Обзор и тестирование материнской платы ROG MAXIMUS IX EXTREME: для любителей СВО

Представим на минуту, что вы являетесь одним из достаточно небольшой группы пользователей, готовых вложить в покупку новой системы неограниченное количество средств, и сумма в $700 за материнскую плату вам не кажется значительной.

ROG MAXIMUS IX EXTREME

Именно для таких случаев и была разработана модель ROG MAXIMUS IX EXTREME, которая по факту является одной из самых дорогих на чипсете Intel Z270. Конечно же, обосновать подобный ценник для платформы Socket LGA1151 исключительно современным оснащением достаточно сложно, поэтому тестируемая новинка получила и ряд весьма любопытных особенностей, о которых мы и расскажем далее.

Спецификация

Модель

ROG MAXIMUS IX EXTREME

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x4

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe)

8 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)

Bluetooth

Bluetooth 4.1

Звуковая подсистема

8-канальная с дизайном ROG SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

1 х 4-контактный разъем дополнительного питания PCI Express

Вентиляторы

1 x разъем для комплектного водоблока CPU

2 х разъема подключения водоблоков СВО (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

8 x разъемов подключения вентиляторов охлаждения радиаторов СВО (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Процессорный водоблок с охлаждением элементов подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

6 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

1 х кнопка «Сброс CMOS»

Внутренние порты I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x TPM

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

E-ATX

305 x 272 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ROG MAXIMUS IX EXTREME ROG MAXIMUS IX EXTREME

Материнская плата поставляется в традиционной картонной коробке, оформленной в фирменных цветах линейки ROG MAXIMUS. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей.

ROG MAXIMUS IX EXTREME

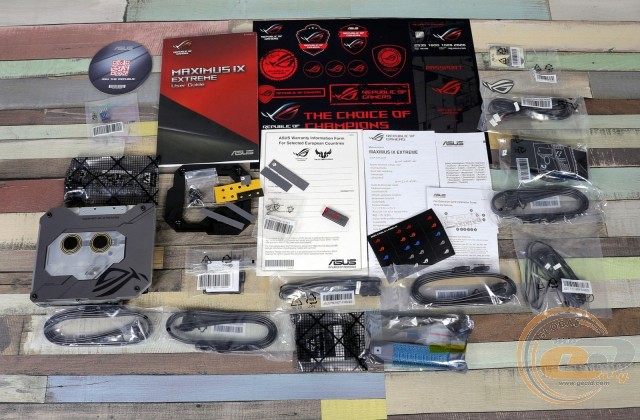

Комплект поставки новинки полностью соответствует ее высокому уровню. Помимо привычной бумажной документации, в коробке мы обнаружили:

  • водоблок ROG Monoblock;
  • восемь SATA-шлейфов;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • плату Fan Extension Hub;
  • кабель подключения Fan Extension Hub;
  • флэшку с драйверами и утилитами;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мост 2-Way NVIDIA SLI;
  • набор маркировочных наклеек;
  • набор термодатчиков;
  • набор наклеек ROG;
  • картонную подставку под чашку;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • кабель подключения светодиодной ленты.

ROG MAXIMUS IX EXTREME

ROG MAXIMUS IX EXTREME

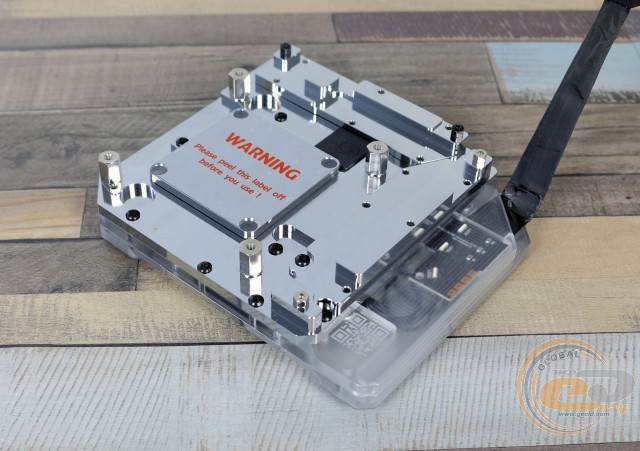

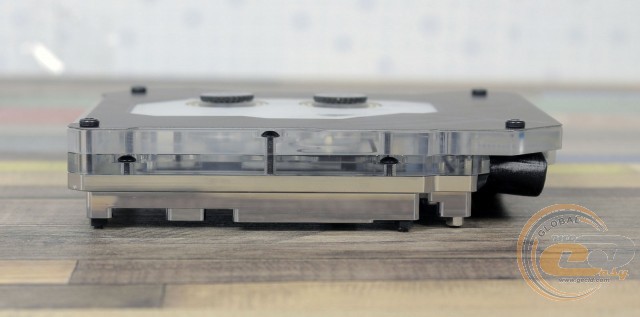

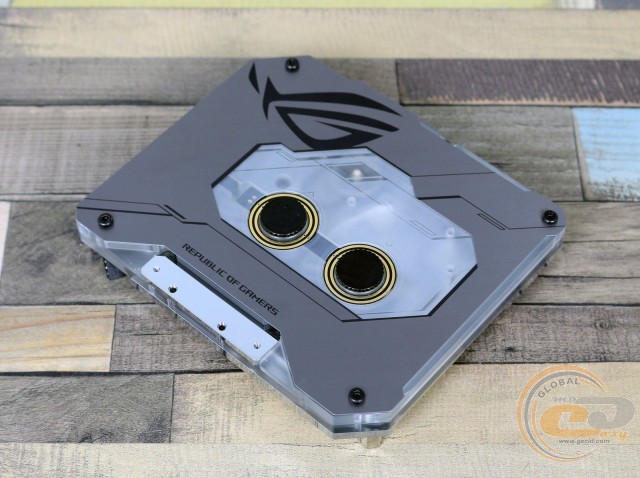

Конечно же, самым интересным элементом в комплекте является водоблок ROG Monoblock, разработанный компанией BITSPOWER. Он подключается к специальному разъему на плате и отвечает за охлаждение процессора и элементов подсистемы питания.

ROG MAXIMUS IX EXTREME

Отличительными особенностями ROG Monoblock являются: мониторинг состояния помпы в режиме реального времени, встроенный измеритель скорости потока, автоматическое отключение в случае утечки, датчики температуры входящего и исходящего потоков и возможность подключения радиатора охлаждения накопителя M.2.

Дизайн и особенности платы

ROG MAXIMUS IX EXTREME

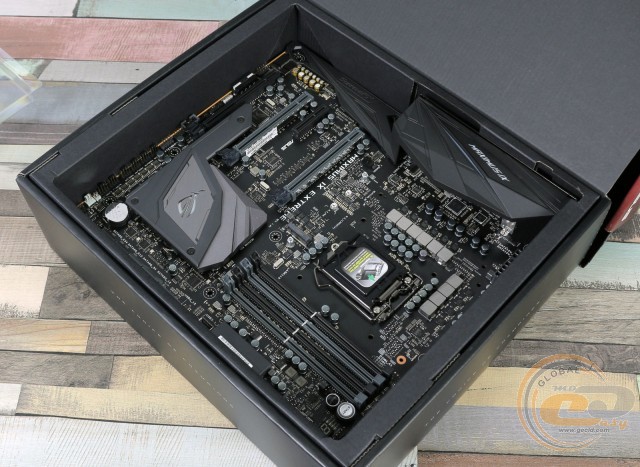

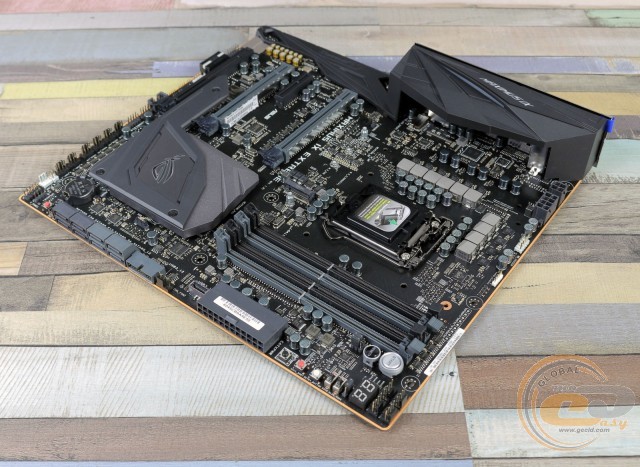

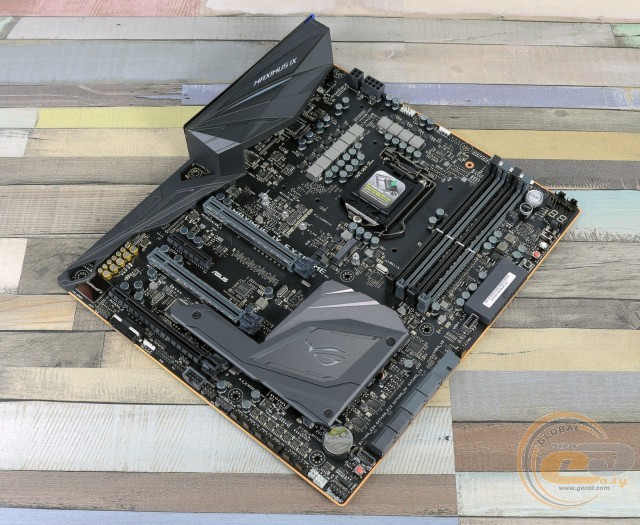

Открыв коробку и взглянув на ROG MAXIMUS IX EXTREME, сразу бросается в глаза отсутствие привычных радиаторов на элементах подсистемы питания, что вполне объяснимо, принимая во внимание функциональность комплектного водоблока. Дополнительно можно обратить внимание на расположенный параллельно поверхности 24-контактный разъем питания ATX, а также на сам формат платы, которая в данном случае соответствует стандарту E-ATX (305 x 272 мм).

ROG MAXIMUS IX EXTREME

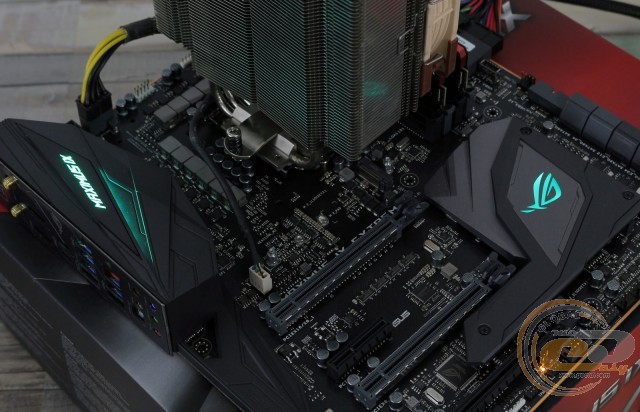

Отдельно выделим приятную систему LED-подсветки ASUS AURA Sync, которая включает в себя две регулируемые зоны: чипсетный радиатор и кожух над интерфейсной панелью. Для каждой из них можно настроить цвет свечения и выбрать один из нескольких режимов работы. Подсветка может не только гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

ROG MAXIMUS IX EXTREME

Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на достаточно большое количество дополнительных кнопок и разъемов.

ROG MAXIMUS IX EXTREME

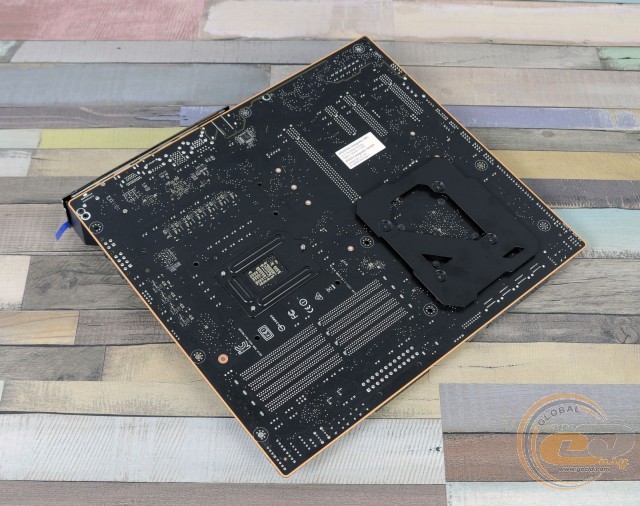

Взглянув на обратную сторону печатной платы, можно отметить наличие опорной пластины под чипсетом.

ROG MAXIMUS IX EXTREME

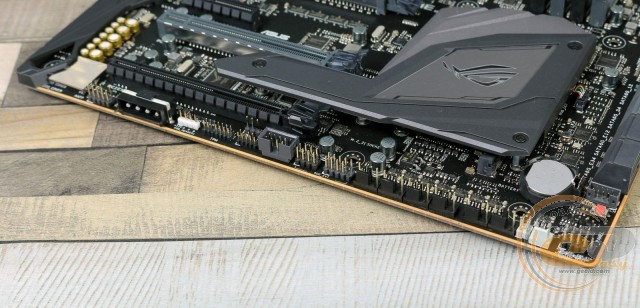

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, 4-контактный разъем дополнительного питания PCI Express, колодка подключения светодиодной ленты, порт TPM, разъемы подключения вентиляторов и водоблоков СВО и колодка подключения фронтальной панели. Дополнительно отметим пару колодок для активации портов USB 2.0, одна из которых совмещена с разъемом ROG_EXT. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0.

ROG MAXIMUS IX EXTREME

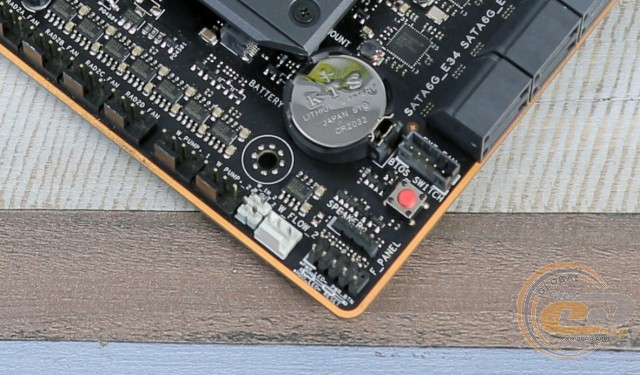

Отдельно выделим группу элементов в правом нижнем углу, где сосредоточились разъемы для мониторинга состояния работы системы СВО, при помощи которых вы сможете получать данные о температуре и потоке жидкости в системе, а также кнопка переключения между микросхемами с прошивками BIOS.

ROG MAXIMUS IX EXTREME

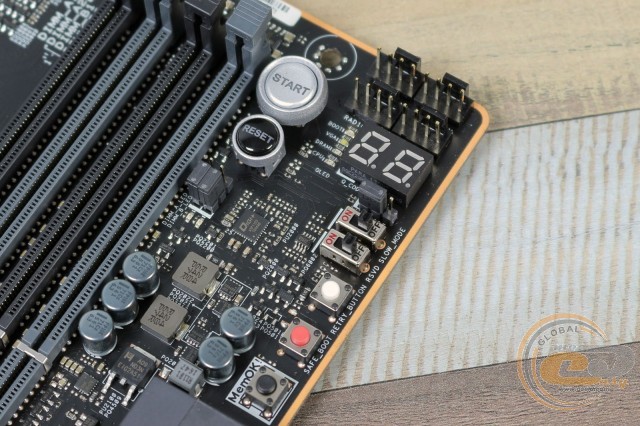

В верхнем правом углу расположились диагностический LED-индикатор, кнопки «Включение», «Перезагрузка», «MemOK!», «Safe_Boot» и «ReTry», а также переключатели «RSVD» и режима «Slow mode».

ROG MAXIMUS IX EXTREME

ROG MAXIMUS IX EXTREME

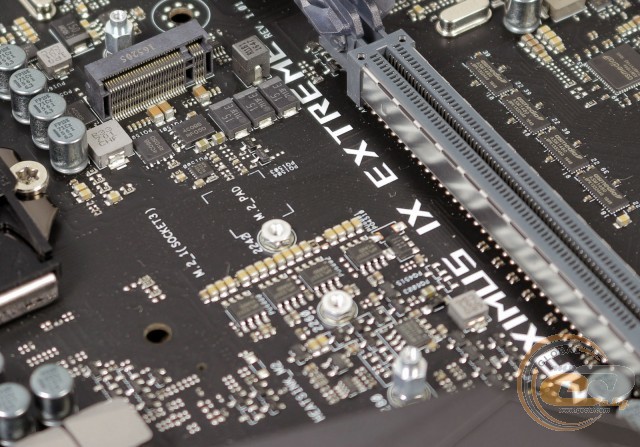

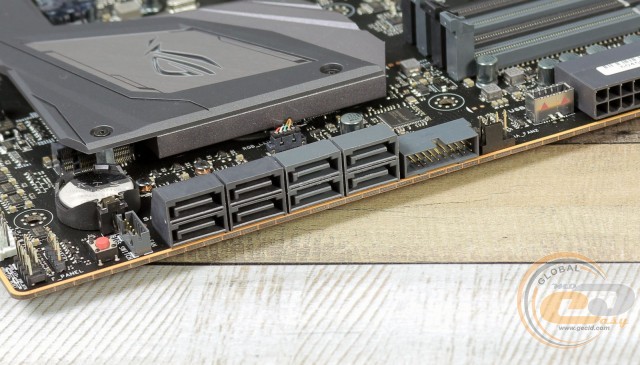

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и восемью портами SATA 6 Гбит/с.

Присутствует и одно ограничение по одновременному их использованию: один из слотов M.2 Socket 3 («M.2_2») делит пропускную способность с парой портов SATA 6 Гбит/с («SATA_1» и «SATA_2») при установке SATA M.2-накопителя.

ROG MAXIMUS IX EXTREME

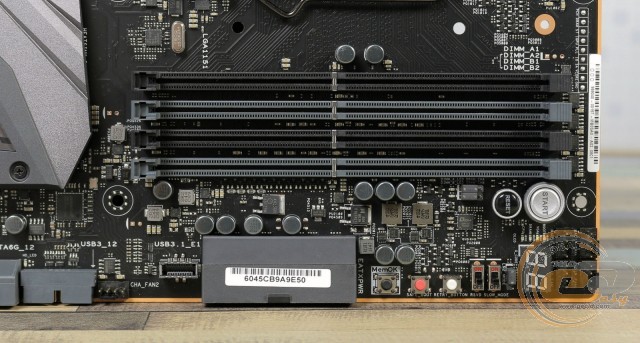

Системная плата ROG MAXIMUS IX EXTREME оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодки подключения выносных панелей с интерфейсами USB 3.1 Gen 1 и USB 3.1 Gen 2. Всего на плате реализована поддержка трех портов USB 3.1 Gen 2: одного внутреннего и двух на интерфейсной панели. Что же касается USB 3.1 Gen 1, то их всего восемь: шесть внешних и два внутренних.

ROG MAXIMUS IX EXTREME

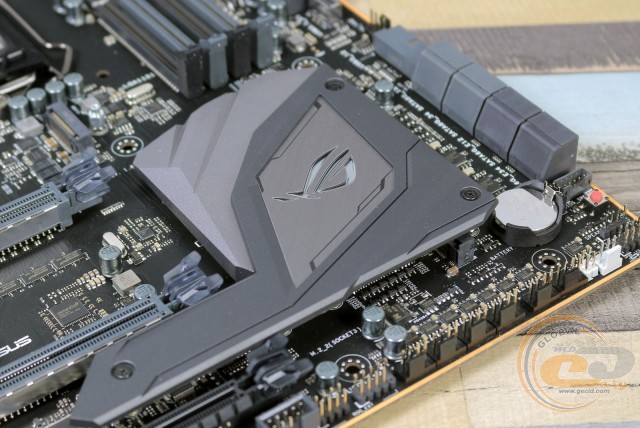

Как мы уже говорили, отличительной особенностью ROG MAXIMUS IX EXTREME является ее система охлаждения, которая состоит из комплектного водоблока и привычного радиатора на чипсете. Поскольку данная плата не является тестовым семплом, а предназначена для продажи, мы решили не устанавливать водоблок, а протестировать ее с привычной воздушной системой охлаждения. В итоге полевые транзисторы были без охлаждения, поэтому температура на них не замерялась.

В процессе тестирования были зафиксированы следующие результаты:

  • радиатор охлаждения чипсета – 32°C (при разгоне – 32,2°C);
  • дроссели подсистемы питания – 46,4°C (при разгоне − 50,2°C).

Учитывая наличие водоблока в комплекте, переживать о перегреве при разгоне вам точно не придется.

ROG MAXIMUS IX EXTREME

ROG MAXIMUS IX EXTREME

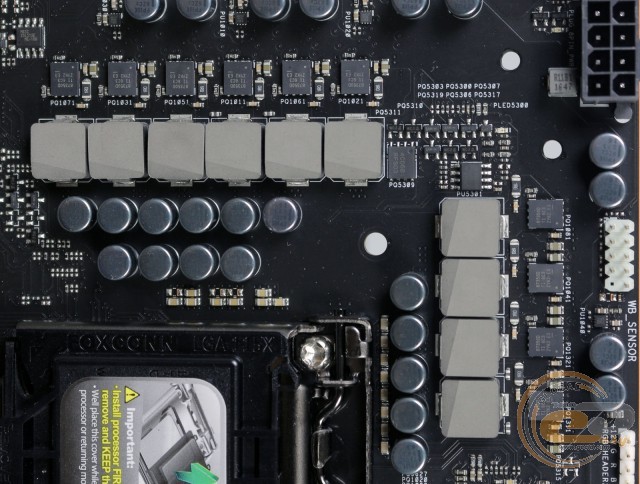

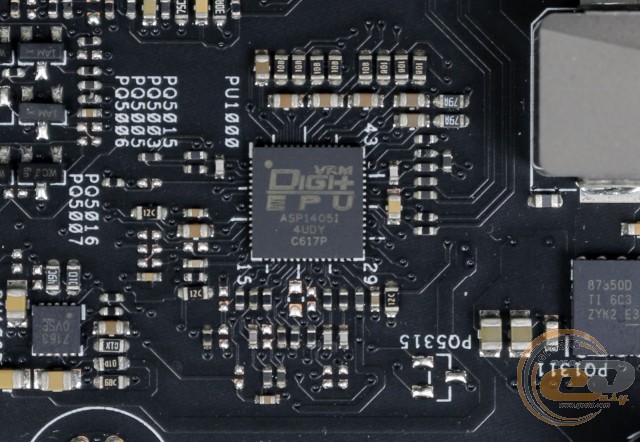

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются МОП-транзисторы TI NexFET, дроссели MicroFine и японские твердотельные конденсаторы.

ROG MAXIMUS IX EXTREME

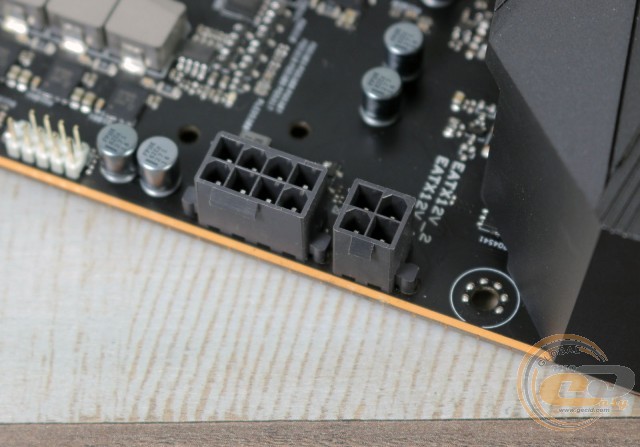

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактные), что позволит вам избежать каких-либо ограничений во время экстремального разгона.

ROG MAXIMUS IX EXTREME

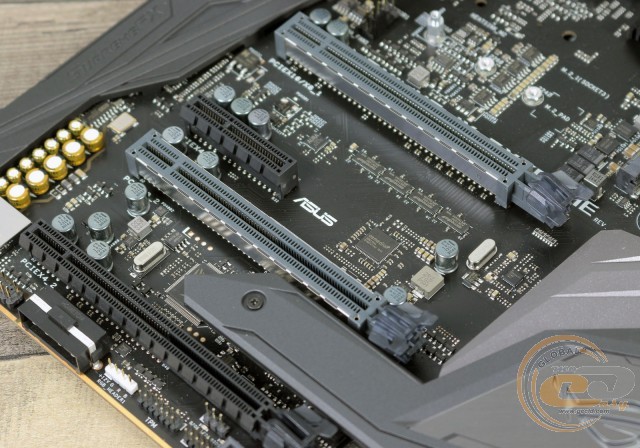

Для расширения функциональности материнской платы ROG MAXIMUS IX EXTREME есть четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16 либо х8);
  2. PCI Express 3.0 x4;
  3. PCI Express 3.0 x16 (в режиме х8);
  4. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Отдельно обращаем ваше внимание на усиленную конструкцию пары слотов PCI Express 3.0 x16.

В связи с недостатком свободных чипсетных линий, при установке платы расширения в слот PCI Express 3.0 x4 («PCIe x1_4») в режиме x2 станут недоступны два порта SATA («SATA_3» и «SATA_4»), а если плате расширения будет необходим режим x4, то отключатся уже четыре порта SATA («SATA_1,2,3,4») и один M.2 («M2_2»).

ROG MAXIMUS IX EXTREME

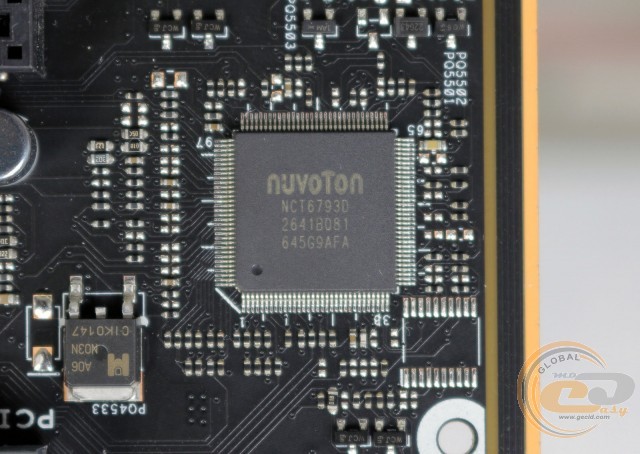

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг.

ROG MAXIMUS IX EXTREME

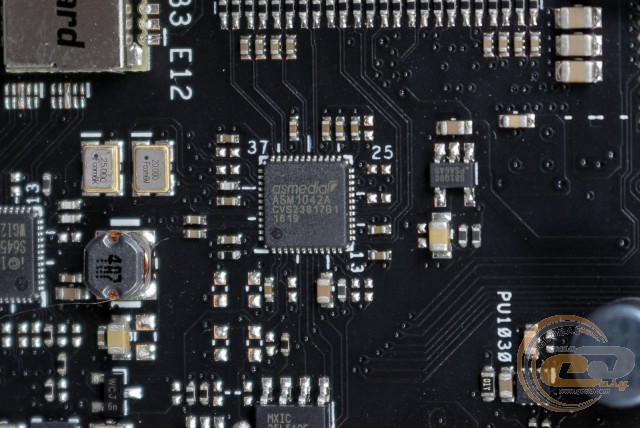

Корректная работа двух портов USB 3.1 Gen 1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1042a.

ROG MAXIMUS IX EXTREME

ROG MAXIMUS IX EXTREME

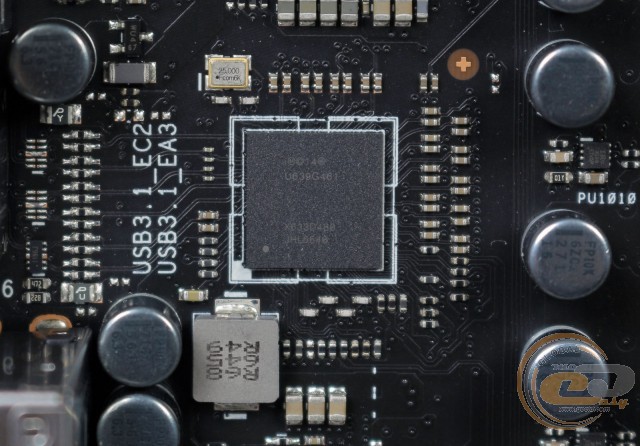

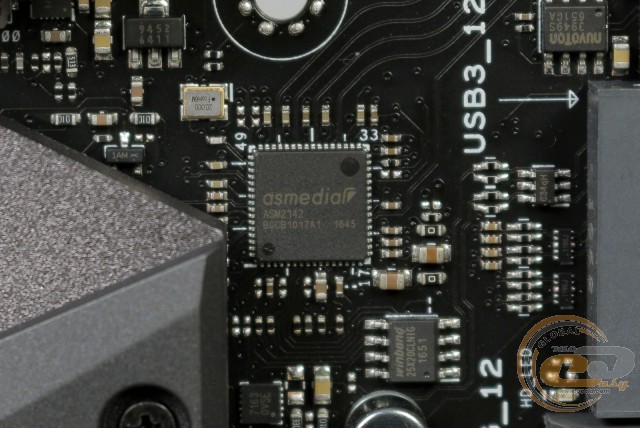

Три порта USB 3.1 Gen 2 функционируют благодаря контроллерам ASMedia ASM2142 и Intel JHL6540.
