Обзор и тестирование материнской платы ASUS ROG MAXIMUS VIII FORMULA

Традиционно материнские платы линейки ASUS ROG считаются топовыми решениями, которые априори не могут быть плохими. Однако когда количество доступных моделей начинает исчисляться десятками, то уже поневоле начинаешь задаваться вопросами об оптимальном выборе. В первую очередь это касается платформы Socket LGA1151, где разнообразие материнских плат самое большое. Конечно, здесь многое зависит от личных предпочтений. Однако согласитесь, если планируется сборка домашнего ПК, пусть даже с СВО и разогнанными комплектующими, смысла в переплате за большущий оверклокерский потенциал модели ASUS ROG MAXIMUS VIII EXTREME маловато. Более целесообразной покупкой выглядит ASUS ROG MAXIMUS VIII FORMULA. По функциональности она не особо уступает флагману линейки, зато стоит на $100 дешевле.

ASUS ROG MAXIMUS VIII EXTREME

Спецификация:

Модель

ASUS ROG MAXIMUS VIII FORMULA

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151

Поддержка памяти

4 x DDR4 DIMM-слота с поддержкой максимум 64 ГБ памяти с частотой до 3733 МГц

Слоты расширения

3 x PCI Express 3.0 x16 (х16+х0+х4 / х8+х8+х4)

3 х PCI Express 3.0 x1

Дисковая подсистема

1 х U.2

1 x M.2 Socket 3 (M.2 2242 / 2260 / 2280 / 22110)

2 x SATA Express (совместимы с 4 x SATA 6 Гбит/с)

4 x SATA 6 Гбит/с

SATA RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel I219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2x2; 2,4 / 5 ГГц; до 867 Мбит/с)

Bluetooth

Bluetooth v4.1

Звуковая подсистема

ASUS ROG SupremeFX 2015 на основе 8-канального кодека Realtek ALC1150 и ЦАП ESS ES9023

Питание

1 х 24-контактный разъем питания ATX

1 х 8-контактный разъем питания ATX12V

Вентиляторы

2 x 4-контактных разъема FAN (для процессорного кулера)

4 x 4-контактных разъема FAN (для системных вентиляторов)

1 x 4-контактный разъем FAN (для помпы СВО)

Охлаждение

Радиатор-водоблок (с алюминиевым основанием и медными каналами) на силовых элементах подсистемы питания процессора

Тыльная пластина-радиатор из стали, соприкасающаяся с управляющими элементами подсистемы питания процессора

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 х PS/2 Combo

1 x DisplayPort

1 x HDMI

1 x RJ45

1 x USB 3.1 Type-C

1 x USB 3.1 Type-A

6 x USB 3.0

1 x оптический S/PDIF

5 x аудиопортов

2 х гнезда для антенн Wi-Fi

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

BIOS

1 x 128 Мбит UEFI AMI BIOS

Форм-фактор

ATX (305 х 244 мм)

Сайт производителя

ASUS

Упаковка и комплектация

ASUS ROG MAXIMUS VIII EXTREME

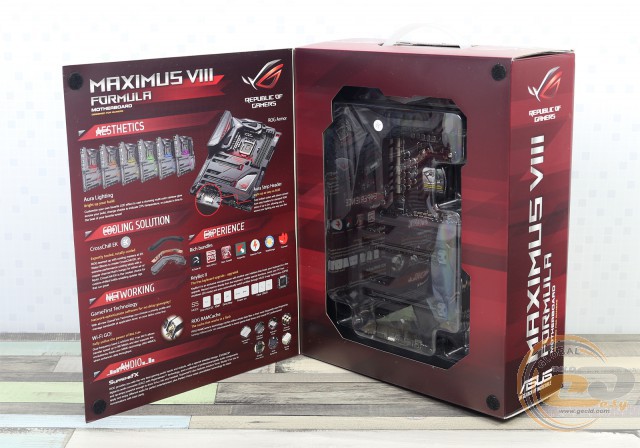

Модель ASUS ROG MAXIMUS VIII FORMULA поставляется в картонной коробке, оформленной в фирменном для серии ASUS ROG стиле. Как всегда, она отличается прекрасным информационным наполнением с множеством схем и рисунков, вкратце описывающих основные возможности материнской платы.

ASUS ROG MAXIMUS VIII EXTREME

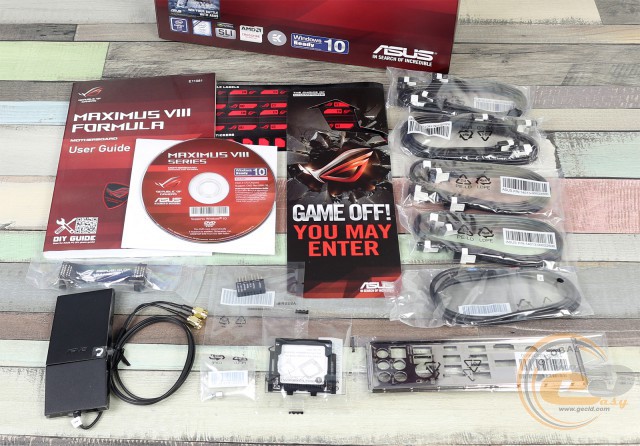

Комплект поставки также довольно внушительный и включает в себя:

  • 8 кабелей SATA;
  • внешнюю антенну для Wi-Fi/Bluetooth-модуля;
  • мостик NVIDIA SLI;
  • винт для фиксации накопителя типа M.2;
  • защитную планку для процессорного разъема;
  • кабель-удлинитель (80 см) для подсоединения светодиодной ленты;
  • Q-коннектор для облегчения подключения фронтальной панели корпуса;
  • диск с драйверами и утилитами;
  • 12 наклеек для SATA-кабелей;
  • 3 наклейки для вентиляторов;
  • фирменный хэнгер на дверь;
  • руководство пользователя.

Дизайн и особенности платы

ASUS ROG MAXIMUS VIII EXTREME ASUS ROG MAXIMUS VIII EXTREME

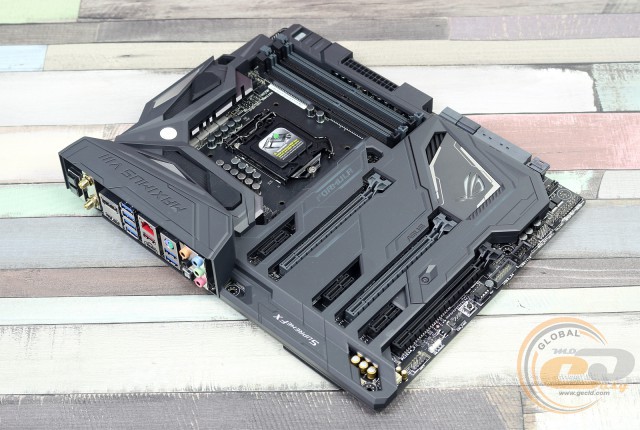

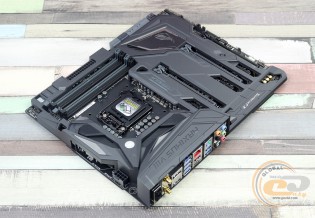

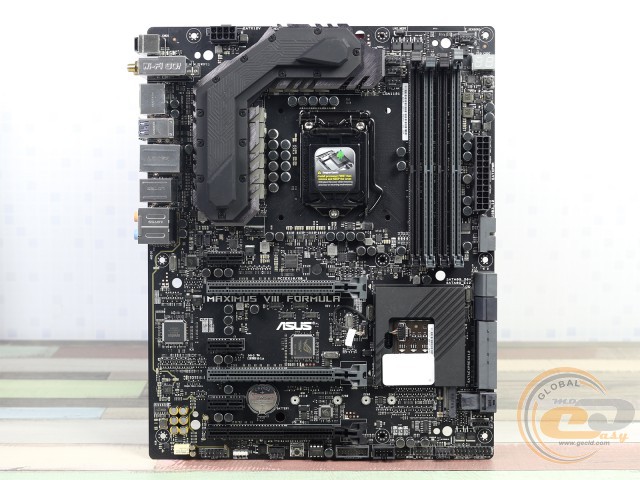

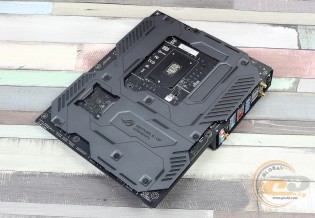

ASUS ROG MAXIMUS VIII FORMULA выполнена в формате ATX и с обеих сторон закована в «броню», ставшую уже визитной карточкой топовых материнских плат от ASUS. Кроме чисто визуального эффекта, она несет и ряд полезных функций. Так, верхняя пластиковая панель служит тепловым барьером между текстолитом и картами расширения, а тыльная металлическая пластина является одновременно элементом жесткости и радиатором, отводящим тепло от компонентов преобразователя питания.

ASUS ROG MAXIMUS VIII EXTREME

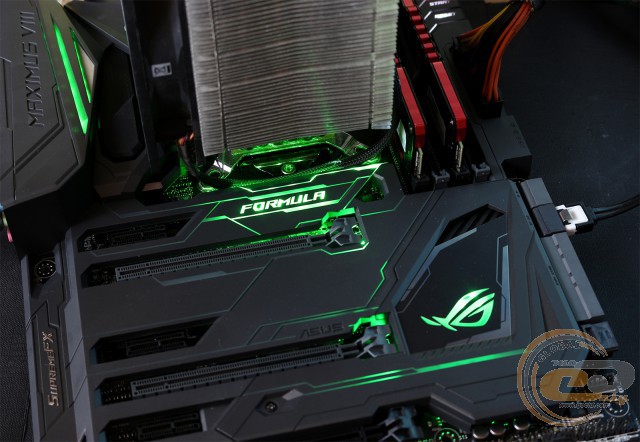

Также в верхнюю часть «брони» интегрированы светодиодные ленты и управляющая ими логика, что позволяет не только реализовать подсветку внутри компьютерного корпуса, но и выбрать режимы ее работы. Например, при использовании видеокарт от NVIDIA уместным будет зеленый цвет, тогда как для решений AMD, конечно же, лучше подойдут красные оттенки.

Оценить работу подсветки можно на примере следующего видеоролика:

ASUS ROG MAXIMUS VIII EXTREME

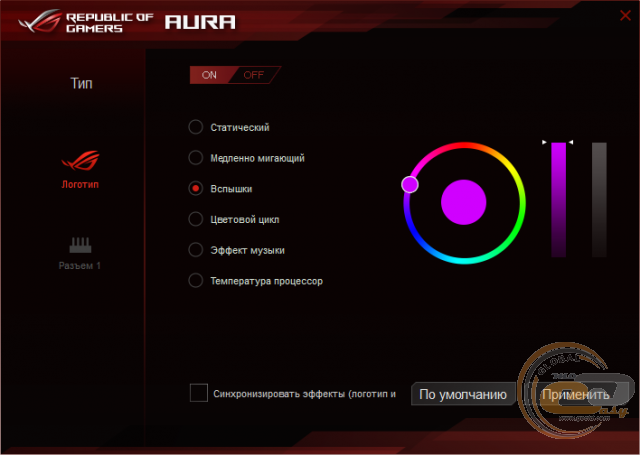

Если такой иллюминации окажется недостаточно, к ASUS ROG MAXIMUS VIII FORMULA можно подсоединить (напрямую или с помощью комплектного удлинителя) дополнительную светодиодную ленту и в специальной утилите (ASUS ROG Aura) задать алгоритм ее работы. Среди доступных режимов есть даже вариант со светомузыкой и сигнализацией о превышении процессором определенного температурного порога.

ASUS ROG MAXIMUS VIII EXTREME

Тестируемая модель чуть шире обычных ATX-решений (244 против 235 мм), поэтому высокая функциональность платы никак не отразилась на удобстве ее компоновки: все основные коннекторы и кнопки, как и раньше, вынесены на края текстолита. Давайте вкратце пробежимся по ним.

ASUS ROG MAXIMUS VIII EXTREME

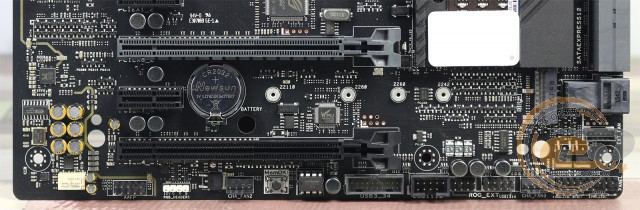

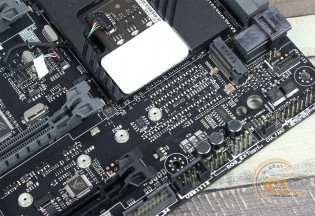

В нижней части платы расположены колодки для подключения передней панели и светодиодной ленты, два разъема для вентиляторов, кнопка «MemOK!» для активации оптимальных настроек памяти, коннектор для подсоединения температурного сенсора (всего таких три на плате), порты USB 3.0 и USB 2.0, а также разъем ASUS ROG. Последний служит для подключения внешних устройств наподобие выносной OC-панели.

ASUS ROG MAXIMUS VIII EXTREME ASUS ROG MAXIMUS VIII EXTREME

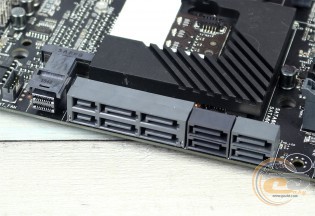

Возможности организации дисковой подсистемы представлены разъемами U.2 и M.2 Socket 3 (поддерживаются форматы накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110), двумя портами SATA Express и четырьмя SATA 6 Гбит/с. При этом каждый разъем SATA Express совместим с двумя SATA 6 Гбит/с, что повышает гибкость при сборке современных систем с несколькими накопителями.

Из-за нехватки линий PCI Express разъем M.2 делит пропускную способность с портами U.2 и первым SATA Express. Поддержка массивов RAID 0/1/5/10 реализована силами чипсета Intel Z170.

ASUS ROG MAXIMUS VIII EXTREME

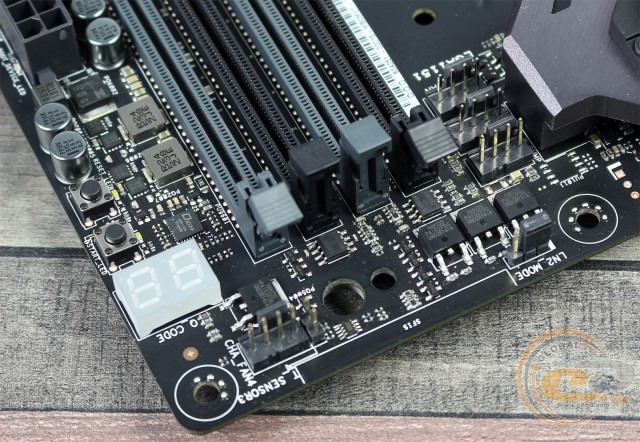

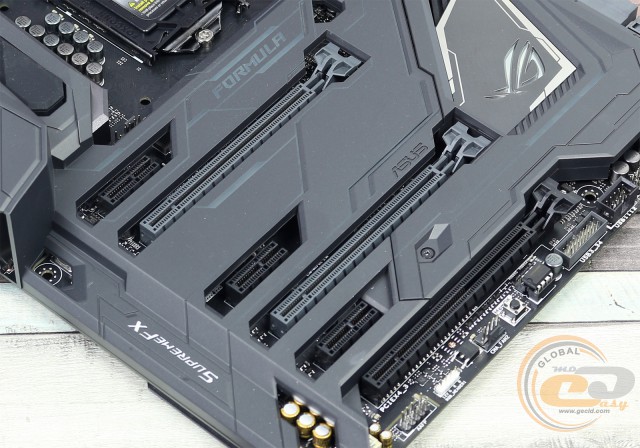

Правый верхний угол платы оккупировали элементы, которые в первую очередь понадобятся при экспериментах с разгоном: джампер LN2, индикатор POST-кодов, еще один коннектор для температурного датчика и две кнопки, отвечающие за включение системы и ее перезагрузку. На наш взгляд, сюда же стоило вынести кнопку «MemOK!», поскольку в нижней части текстолита доступ к ней не очень удобный, а в случае использования трех видеокарт в корпусе − и вовсе будет невозможным.

ASUS ROG MAXIMUS VIII EXTREME

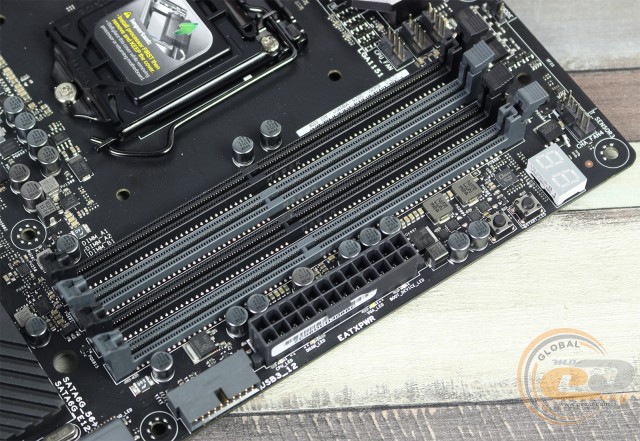

Материнская плата ASUS ROG MAXIMUS VIII FORMULA оборудована четырьмя слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оснащены защелками лишь с одной стороны. Максимальный объем может составлять 64 ГБ, а частота доходить до отметки 3733 МГц. Для реализации двухканального режима модули нужно размещать в слотах одинакового цвета либо во всех четырех сразу.

ASUS ROG MAXIMUS VIII EXTREME ASUS ROG MAXIMUS VIII EXTREME

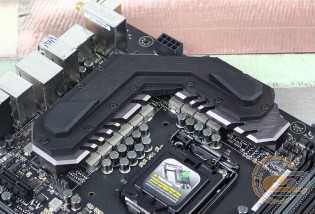

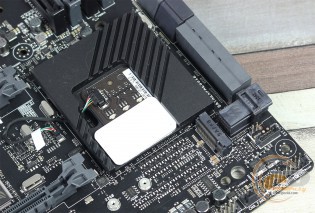

Система охлаждения состоит из массивного радиатора-водоблока, закрывающего транзисторные сборки в цепях питания процессора, и алюминиевого радиатора на чипсете. Как уже отмечалось ранее, тыльная сторона «брони» также принимает участие в отводе тепла от элементов модуля VRM.

ASUS ROG MAXIMUS VIII EXTREME

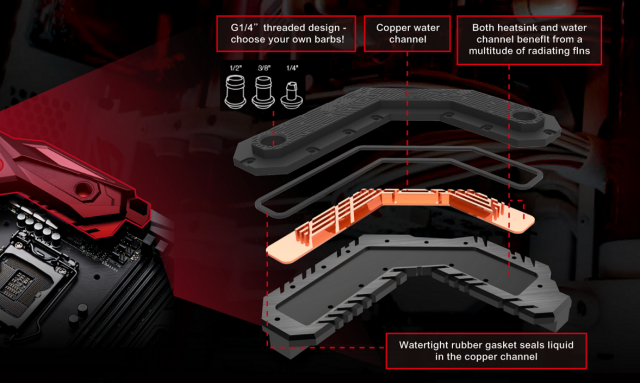

Отдельного внимания заслуживает радиатор-водоблок, который при необходимости можно включать в контур СВО. В отличие от других решений подобного рода, внутри него расположена не обычная трубка, а микроканальная структура из меди, призванная повысить эффективность охлаждения. К слову, в профессиональных водоблоках для CPU и GPU применяется точно такая же конструкция.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • нижнее «плечо» радиатора-водоблока – 40,3°C (при разгоне – 43,3°C);
  • верхнее «плечо» радиатора-водоблока – 40,1°C (при разгоне – 40,2°C);
  • радиатор чипсета – 33,5°C (при разгоне – 33,6°C).

В последнем случае стоит отметить, что без установленной видеокарты температура радиатора чипсета чуть выше и доходит до 43°C. Но даже в этом случае результаты более чем приемлемые. Соответственно, к эффективности используемой системы охлаждения не может быть никаких претензий.

ASUS ROG MAXIMUS VIII EXTREME

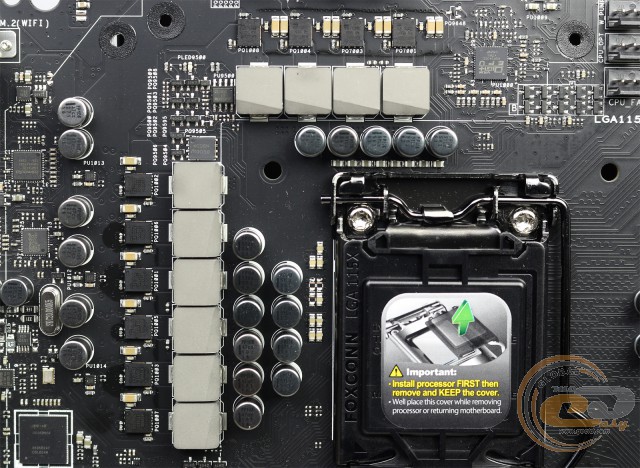

Преобразователь питания процессора выполнен по усиленной 10-фазной схеме на основе ШИМ-контроллера DIGI+ VRM ASP1405I. Все фазы «честные», без удвоителей, о чем свидетельствует наличие 10 независимых драйверов (расположены на тыльной стороне печатной платы). В качестве силовых компонентов применяются высокоэффективные транзисторные сборки TI87350D (КПД до 93,5%), построенные по технологии NexFET. За формирование напряжения питания для модулей памяти отвечает 2-фазный модуль VRM, тогда как в обычных решениях он включает в себя только одну фазу.

ASUS ROG MAXIMUS VIII EXTREME

Для расширения функциональности материнской платы предусмотрено шесть слотов стандарта PCI Express 3.0: три PCI Express x1 и три полноразмерных PCI Express x16. В последнем случае линии PCIe распределяются следующим образом: х16+х0+х8 либо х8+х8+х4. Таким образом, модель ASUS ROG MAXIMUS VIII FORMULA отлично подойдет для игровых систем с двумя видеокартами (в том числе с габаритными системами охлаждения). Теоретически на ее основе можно будет собрать и конфигурацию, работающую в режиме 3-Way AMD CrossFireX. Однако в этом случае схема х8+х8+х4 окажется не самым оптимальным вариантом с точки зрения быстродействия графической подсистемы.
