Обзор и тестирование материнской платы ASUS ROG MAXIMUS X CODE: почти флагман
13-04-2018
Модели материнских плат серии ROG MAXIMUS являются лакомой покупкой для большинства геймеров, желающих получить флагманскую функциональность, стильный дизайн и полный набор дополнительных фишек. На текущий момент данная линейка предлагает четыре материнские платы на чипсете Intel Z370 в формате ATX, а именно: ROG MAXIMUS X FORMULA, CODE, APEX и HERO. С двумя из них мы уже успели познакомить вас ранее, а на сей раз настала очередь второй по старшинству модели.
ROG MAXIMUS X CODE является немного упрощенной и, соответственно, удешевленной версией флагманской ROG MAXIMUS X FORMULA. В первую очередь в глаза бросается только отсутствие возможности подключения радиаторов к контуру СВО, а в остальном же обе модели очень похожи. Давайте выясним, есть ли у нее еще какие-то отличия от топового представителя. По традиции начнем обзор с изучения подробных характеристик.
Спецификация
Модель |
ASUS ROG MAXIMUS X CODE |
Чипсет |
Intel Z370 |
Процессорный разъем |
Socket LGA1151 |
Поддерживаемые процессоры |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4133 МГц |
Слоты расширения |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe x4) 6 x SATA 6 Гбит/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбит/с) |
Wi-Fi |
802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO) |
Bluetooth |
Bluetooth 4.2 |
Звуковая подсистема |
8-канальная с дизайном ROG SupremeFX |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентиляторов CPU (4-контактные) 2 х разъема подключения водоблоков СВО (4-контактные) 4 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x HDMI 1 x DisplayPort 1 x RJ45 4 x USB 2.0 4 x USB 3.1 Gen 1 1 х USB 3.1 Gen 2 Type-C 1 х USB 3.1 Gen 2 Type-A 1 x Optical S/PDIF out 5 x аудиопортов 1 х кнопка «USB BIOS Flashback» 1 х кнопка «Сброс CMOS» |
Внутренние порты I/O |
1 x USB 3.1 Gen 2 1 x USB 3.1 Gen 1 1 x USB 2.0 1 x TPM |
BIOS |
128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт производителя |
ASUS |
Упаковка и комплектация
Материнская плата поставляется в традиционной картонной коробке, оформленной в фирменных цветах линейки ROG MAXIMUS. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей.
Комплект поставки ROG MAXIMUS X CODE полностью соответствует ее высокому уровню. Помимо привычного диска с ПО и руководства пользователя, в коробке мы обнаружили:
- четыре SATA-шлейфа;
- инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
- набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
- мост 2-Way NVIDIA SLI;
- набор маркировочных наклеек;
- набор наклеек ROG;
- картонную подставку под чашку;
- комбинированную антенну Wi-Fi и Bluetooth;
- переходник USB 3.1 ↔ USB 2.0;
- пластину для вертикальной установки накопителя M.2;
- набор винтиков для монтажа M.2-накопителей;
- кабель подключения светодиодной ленты.
Дизайн и особенности платы

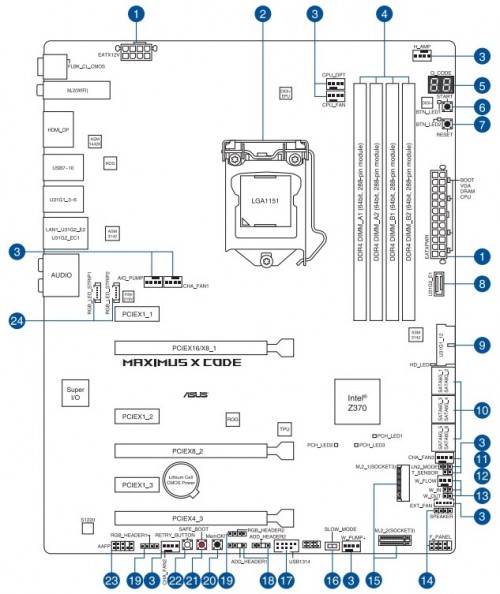

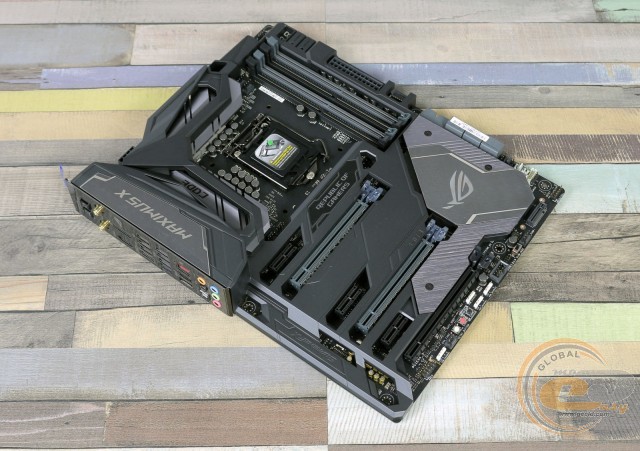

Как мы уже не раз отмечали, материнские платы линейки ROG MAXIMUS являются едва ли не самыми строгими представителями среди всех игровых устройств на рынке. Не стала исключением и ROG MAXIMUS X CODE, в оформлении которой превалирует исключительно темный цвет. В дополнение к такой стилистике большая часть печатной платы скрыта под черной пластиковой накладкой.
Также в наличии традиционная LED-подсветка ASUS AURA Sync. Она включает в себя четыре регулируемые зоны, для каждой из которых можно настроить цвет свечения и выбрать один из нескольких режимов работы.
Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на достаточно большое количество дополнительных кнопок и разъемов.
На обратной стороне печатной платы мы видим еще одно отличие от ROG MAXIMUS X FORMULA, а именно отсутствие массивной опорной пластины. В данном случае отметить можно только два низкопрофильных радиатора, которые отвечают за отвод излишков тепла от элементов подсистемы питания CPU.

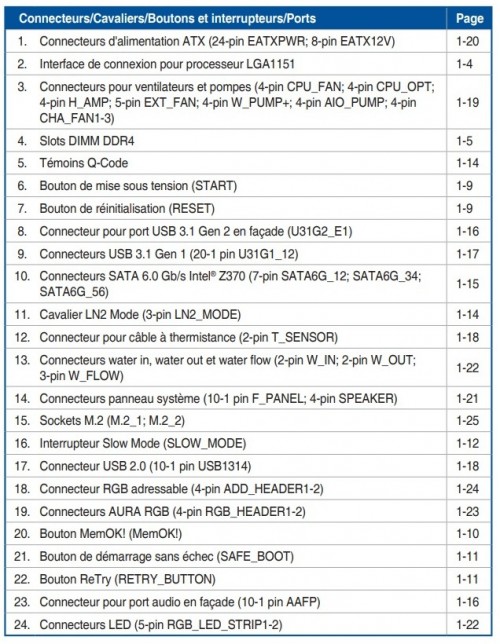

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, колодки подключения светодиодных лент, кнопки «MemOK!», «Safe Boot» и «ReTry», переключатель режима «Slow mode», разъемы подключения системного вентилятора и водоблока СВО, а также колодка подключения фронтальной панели. Дополнительно отметим колодку активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: двух внутренних и четырех внешних.
Отдельно выделим группу элементов в правом нижнем углу, где сосредоточились разъемы подключения системного вентилятора и температурного датчика, водоблока СВО, а также три разъема для мониторинга состояния работы системы СВО, при помощи которых вы сможете получать данные о температуре и потоке жидкости в системе.
В верхнем правом углу расположился диагностический LED-индикатор и кнопки включения и перезагрузки.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Присутствует и несколько ограничений. Один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. В свою очередь второй слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_5» и «SATA_6») при установке PCIe x4 M.2-накопителя.
Системная плата ROG MAXIMUS X CODE оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим колодки подключения выносных панелей с USB 3.1 Gen 1 и USB 3.1 Gen 2. Всего на плате при помощи пары контроллеров ASMedia ASM3142 реализована поддержка трех портов USB 3.1 Gen 2: одного внутреннего и двух на интерфейсной панели. Что же касается USB 3.1 Gen 1, то их шесть: четыре внешних и два внутренних.
Система охлаждения состоит из трех основных алюминиевых радиаторов. Причем чипсетный радиатор состоит из двух элементов, один из которых используется для охлаждения M.2-накопителя. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 34°C (при разгоне – 34,1°C);
- верхний радиатор охлаждения элементов подсистемы питания – 39,7°C (при разгоне − 43,8°C);
- нижний радиатор охлаждения элементов подсистемы питания – 41,6°C (при разгоне − 45,3°C);
- дроссели подсистемы питания – 47,3°C (при разгоне − 51,8°C).
Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.
Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются МОП-транзисторы TI NexFET, дроссели MicroFine и японские твердотельные конденсаторы.
Для расширения функциональности материнской платы ROG MAXIMUS X CODE есть шесть слотов:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х16 либо х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х4).
Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.
В связи с недостатком свободных чипсетных линий, при установке платы расширения в слот PCI Express 3.0 x1 («PCIe x1_3») пропускная способность третьего PCI Express 3.0 x16 («PCIe x4_3») будет ограничена только двумя линиями. Режим его работы с двумя доступными линиями используется по умолчанию.

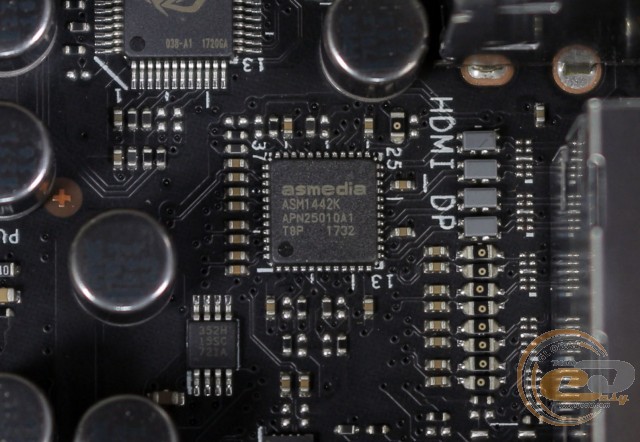

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.
Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг.

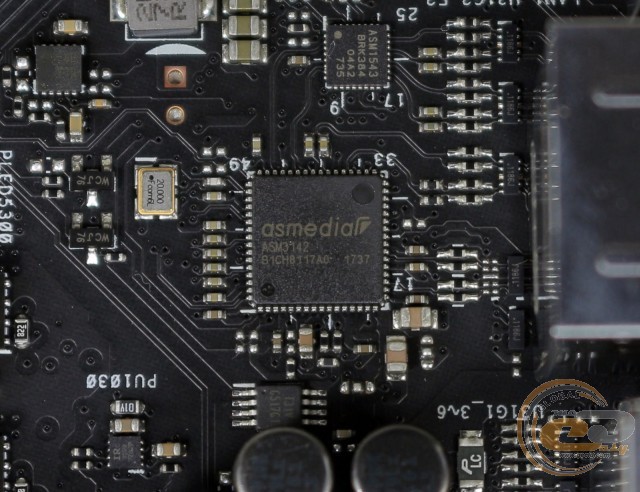

Корректная работа трех портов USB 3.1 Gen 2 реализована силами двух микросхем ASMedia ASM3142.

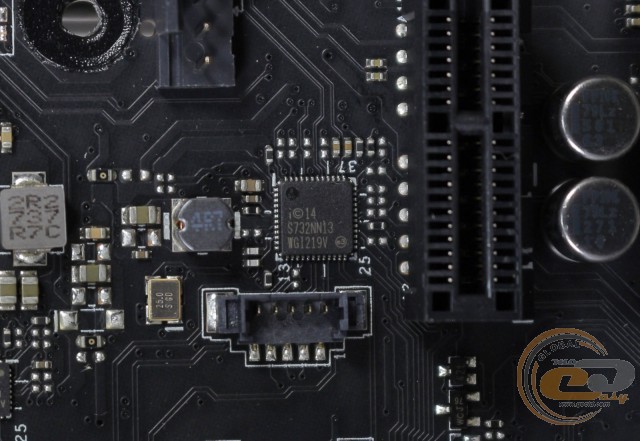

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst IV.

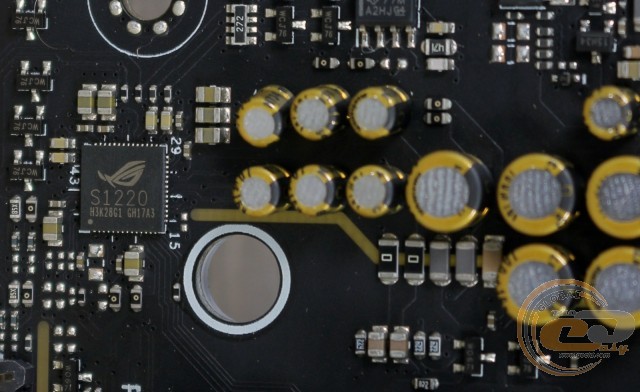

Предустановленный аудиокодек SupremeFX S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие 10-канального ЦАП ESS Sabre Hi-Fi ES9023P для фронтальных аудиовыходов и усилителя TI RC4580 с поддержкой наушников с высоким импедансом.

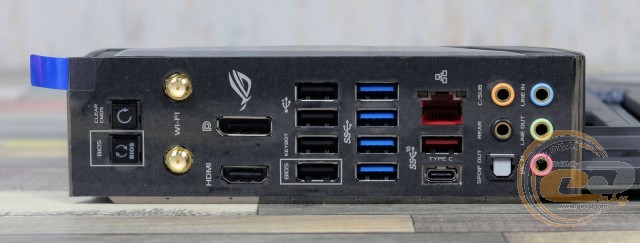

На интерфейсную панель тестируемой модели выведены следующие элементы:
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 4 x USB 2.0;
- 1 х USB 3.1 Gen 2 Type-C;
- 1 х USB 3.1 Gen 2 Type-A;
- 5 x аудиопортов;
- 1 х оптический S/PDIF Out;
- 1 x кнопка «Сброс CMOS»;
- 1 x кнопка «USB BIOS Flashback».
Несомненно, главным достоинством данной конфигурации является поддержка двухполосного модуля Wi-Fi 802.11a/b/g/n/ac и Bluetooth 4.2. Он обеспечивает работу сети Wi-Fi на скорости до 867 Мбит/с. Дополнительно отметим большое количество портов USB (включая пару USB 3.1 Gen 2), а также удобное подключение многоканальной акустики.
Возможности организации охлаждения внутри системного корпуса у ROG MAXIMUS X CODE очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, в то время как еще четыре используются для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

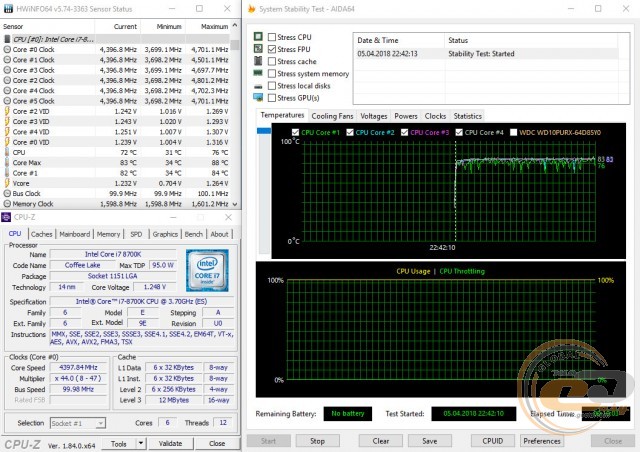

Воспользовавшись функцией автоматического разгона в BIOS в режиме «TPU I», мы получили частоту процессора Intel Core i7-8700K на уровне 4,4 ГГц при напряжении 1,232 В. В стресс-тесте AIDA64 температуры ядер не поднимались выше 88°С, поэтому никаких проблем со стабильностью работы не было.

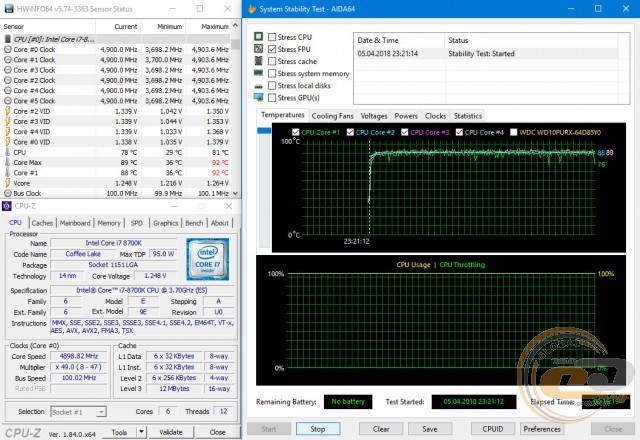

В ручном режиме мы получили стабильную работу системы при максимальной частоте процессора 4,9 ГГц и напряжении 1,248 В. Для этого его множитель был повышен до «х49», а напряжение в BIOS − до 1,215 В. Температура ядер поднималась до неприятных 92°С, но троттлинга не было.

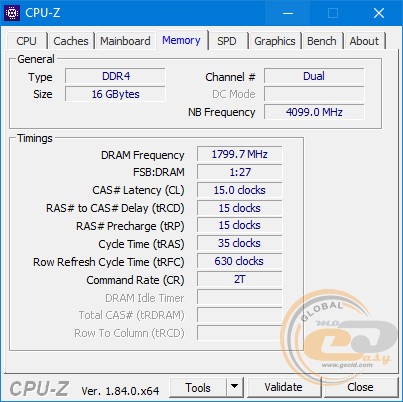

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на скорости DDR4-3600 МГц.
Тестирование
Для проверки возможностей материнской платы ROG MAXIMUS X CODE использовалось следующее оборудование:
Процессор |
Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Видеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жесткий диск |
WD Purple WD10PURX (1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2 х 120 мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

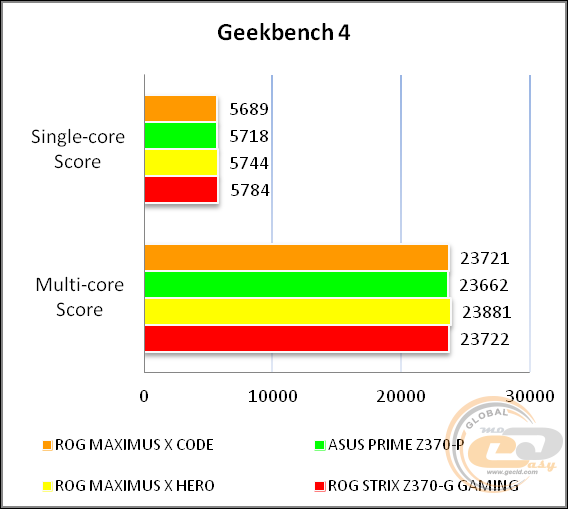

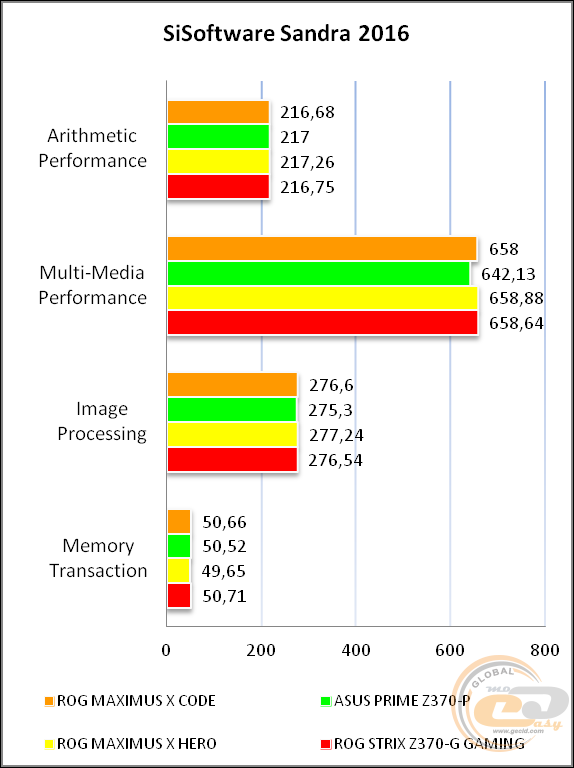

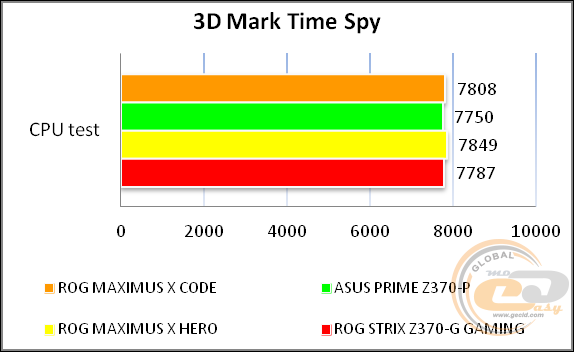

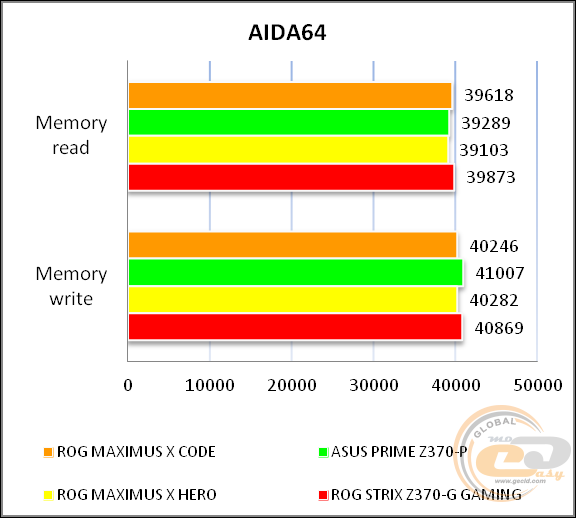

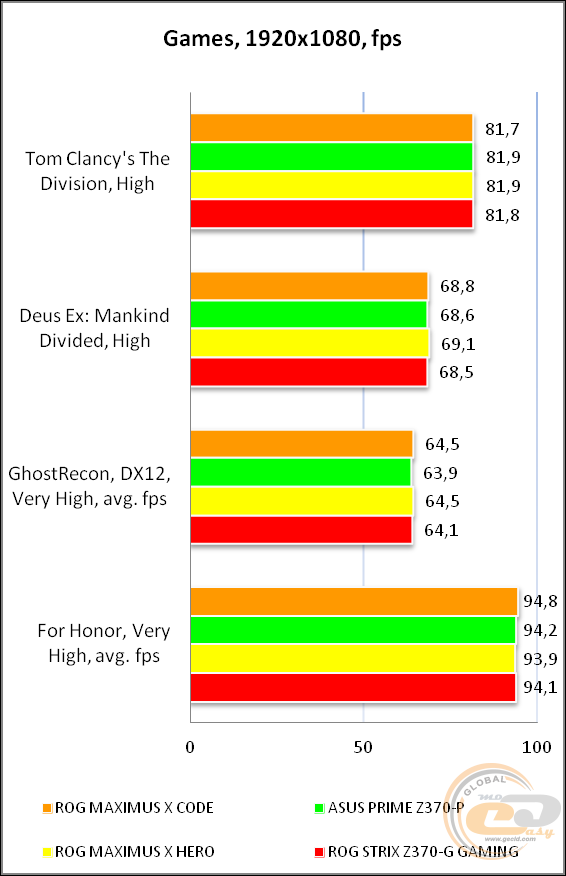

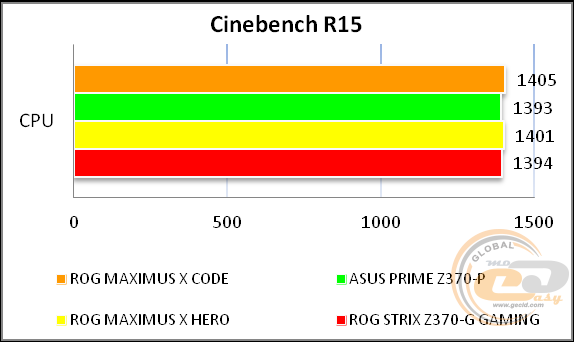

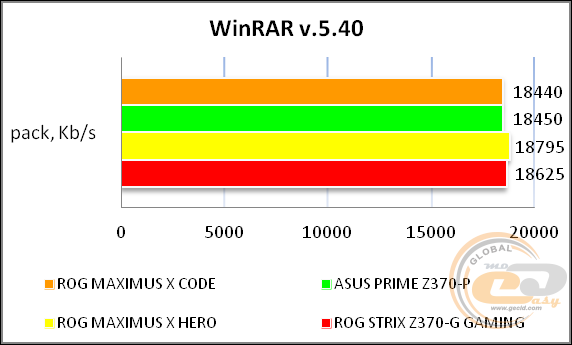

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC S1220
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-92.1 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.9 |
Очень хорошо |
Гармонические искажения, % |
0.0030 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-83.6 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0080 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-90.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0084 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.07 |
Отлично |
Уровень шума, дБ (А) |
-105.6 |
Отлично |
Динамический диапазон, дБ (А) |
111.7 |
Отлично |
Гармонические искажения, % |
0.0030 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-87.4 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0038 |
Отлично |
Взаимопроникновение каналов, дБ |
-96.0 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0035 |
Отлично |
Общая оценка |
|
Очень хорошо |
Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220 с рядом интересных особенностей демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования.
Выводы
Как мы уже упоминали в самом начале, материнская плата ROG MAXIMUS X CODE является практически полным аналогом флагманской ROG MAXIMUS X FORMULA, за исключением лишь нескольких упрощений. Более доступная версия лишилась возможности подключения радиаторов охлаждения подсистемы питания CPU к контуру СВО, а также массивной металлической опорной пластины на обратной стороне печатной платы. В остальном же их функциональные возможности находятся на идентичном и, прямо скажем, очень высоком уровне.
Став обладателем ROG MAXIMUS X CODE, вы получите полный набор всех современных интерфейсов, отличные возможности по разгону и мониторингу, пару управляющих элементов на поверхности печатной платы, расширенную комплектацию и строгий дизайн в темных тонах. Отдельно выделим функциональную систему подсветки ASUS AURA Sync, которая дополнена целой россыпью разъемов подключения светодиодных лент.
К особенностям можно отнести только традиционные ограничения по одновременной работе некоторых интерфейсов. В итоге, если вы не являетесь обладателем самостоятельно собранной системы жидкостного охлаждения и не планируете ее приобретать, то покупка ROG MAXIMUS X CODE выглядит куда более логичной по сравнению с ROG MAXIMUS X FORMULA, учитывая экономию и идентичные функциональные возможности.
Достоинства:
- надежная 10-фазная цифровая подсистема питания;
- поддержка беспроводных интерфейсов;
- использование гигабитного сетевого контроллера Intel с возможностью приоритизации сетевого трафика;
- наличие подсветки ASUS AURA Sync;
- приятный дизайн;
- поддержка портов USB 3.1 Gen 2;
- богатые возможности по организации дисковой подсистемы;
- расширенный комплект поставки;
- хорошие возможности по автоматическому и ручному разгону;
- качественная звуковая подсистема;
- поддержка технологий AMD CrossFireX и NVIDIA SLI;
- хорошая компоновка интерфейсной панели;
- поддержка ряда полезных фирменных технологий.
Особенности:
- ограничение по одновременному использованию ряда интерфейсов.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
Опубликовано : 13-04-2018
