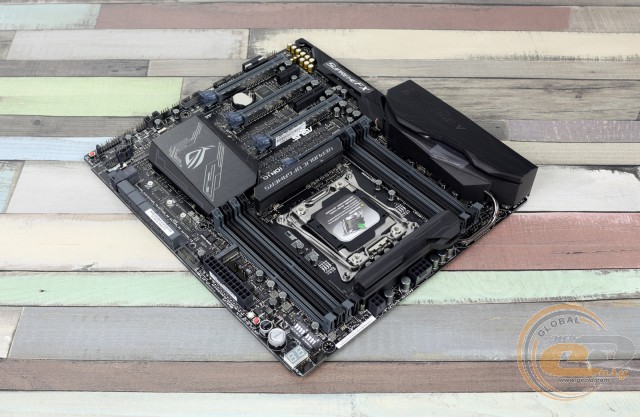

Обзор и тестирование материнской платы ASUS ROG RAMPAGE V EDITION 10

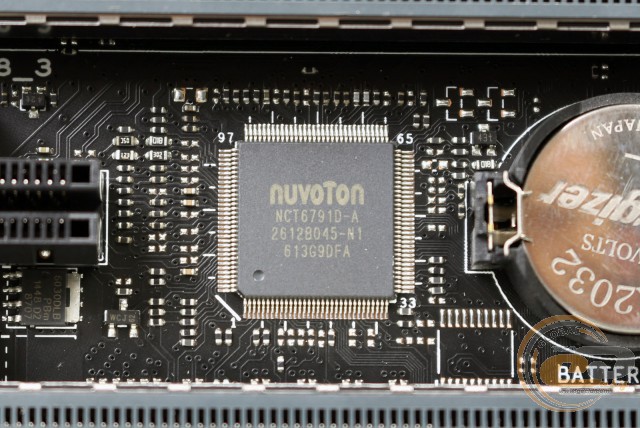

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D-A, которая управляет работой системных вентиляторов и обеспечивает мониторинг.

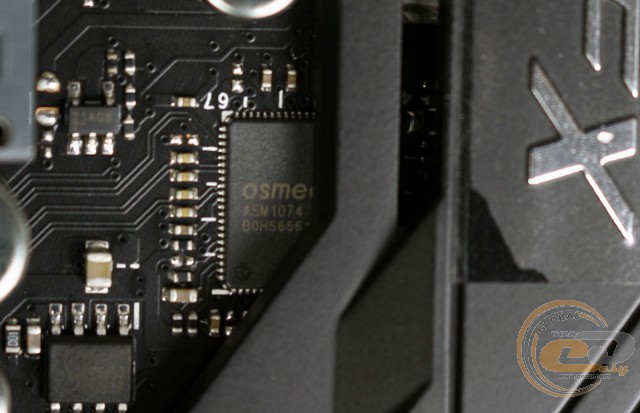

Работа четырех портов USB 3.0 реализована при помощи контроллера ASMedia ASM1074.

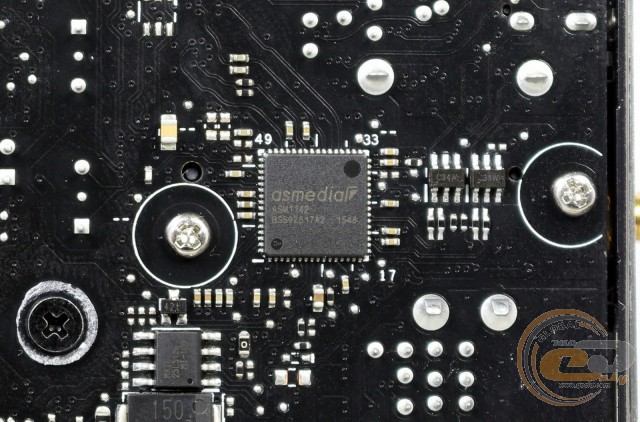

Корректная работа портов USB 3.1 обеспечена силами микросхемы ASMedia ASM1142.

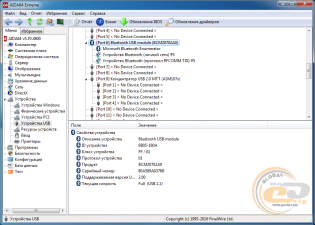

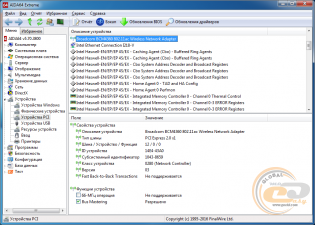

В основе модуля беспроводных интерфейсов используется контроллер Broadcom BCM4360. Он реализует поддержку стандартов Bluetooth 4.0 и 802.11a/b/g/n/ac в двух частотных диапазонах (2,4 / 5 ГГц) с максимальной пропускной способностью 1300 Мбит/с.

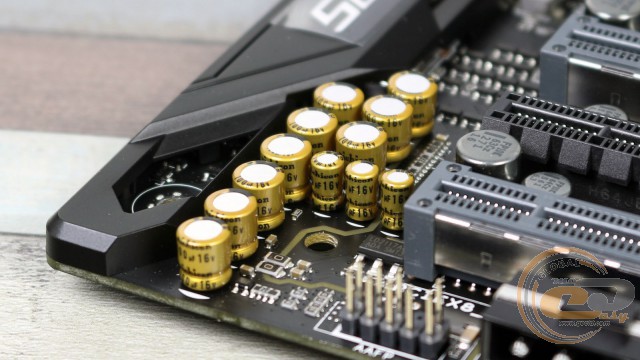

Звуковая подсистема рассматриваемой материнской платы с дизайном ROG SupremeFX включает в свой состав аудиоконденсаторы Nichicon и пару усилителей для подключения наушников с импедансом до 300 Ом. Во избежание негативного воздействия электромагнитных наводок используется технология экранирования. В комплекте поставляется фирменное ПО Sonic Studio II, позволяющее активировать функцию виртуального воспроизведения звука в формате 7.1, а также предлагающее широкий спектр аудионастроек.

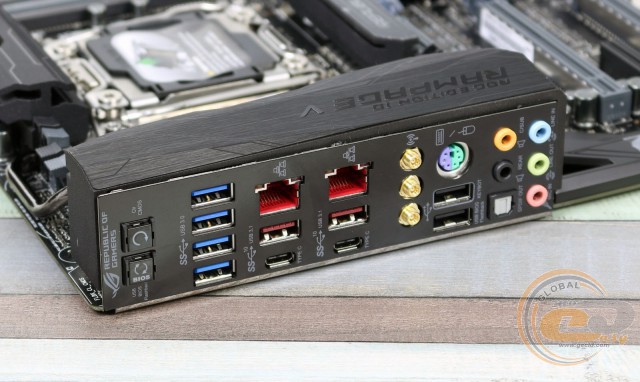

На интерфейсную панель тестируемой модели выведены следующие элементы:

• 1 х PS/2 Combo;
• 2 x RJ45;
• 4 x USB 3.0;
• 2 x USB 2.0;
• 2 х USB 3.1 Type-C;
• 2 х USB 3.1 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out;
• 3 х разъема для комбинированной антенны Wi-Fi и Bluetooth;
• 1 x кнопка «USB BIOS Flashback»;
• 1 x кнопка «Сброс CMOS».

Интерфейсная панель новинки выгодно отличается десятью портами USB и удобным подключением многоканальной акустики. Также отметим наличие двух сетевых контроллеров и кнопок для удобного сброса CMOS и для обновления прошивки BIOS с флэш-накопителя.

Возможности организации охлаждения внутри системного корпуса у ASUS ROG RAMPAGE V EDITION 10 очень хорошие. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, один предназначен для подключения водоблока СВО, в то время как четыре других используются для системных вертушек. Кстати, один из них («High AMP Fan») поддерживает подключение вентиляторов с рабочим током до 3 А.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

По традиции для материнских плат ASUS автоматический разгон возможен при помощи мастера настроек «EZ Tuning Wizard», где необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО. В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

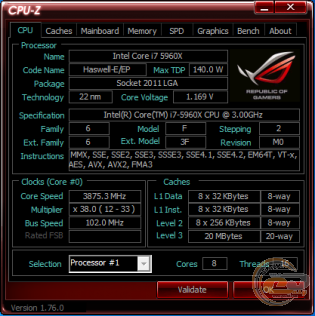

В итоге максимальным результатом для процессора Intel Core i7-5960X стала частота 3977 МГц при напряжении в 1,217 В.

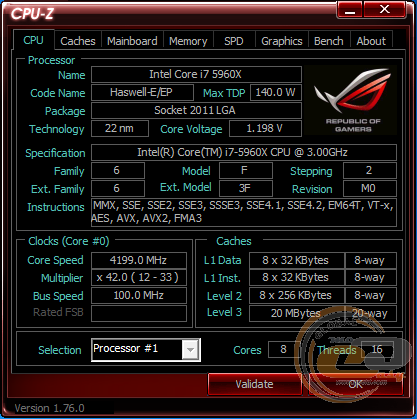

В ручном режиме мы получили стабильную работу системы при частоте 4200 МГц и напряжении 1,198 В.

Тестовые модули оперативной памяти были успешно разогнаны до скорости DDR4-2800 МГц при напряжении 1,4 В. При более высоком напряжении модули памяти запустить не удалось.

Тестирование

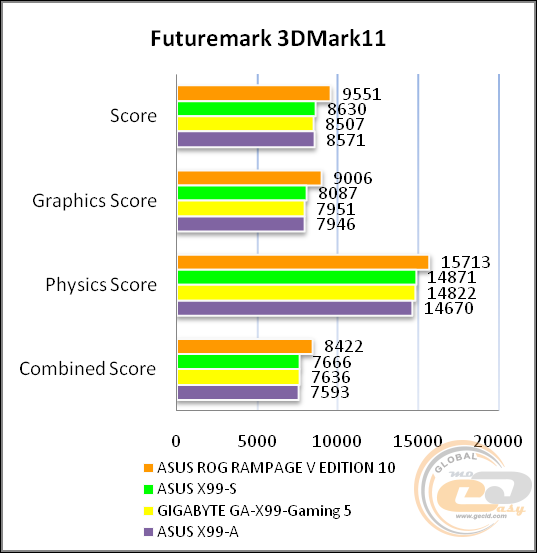

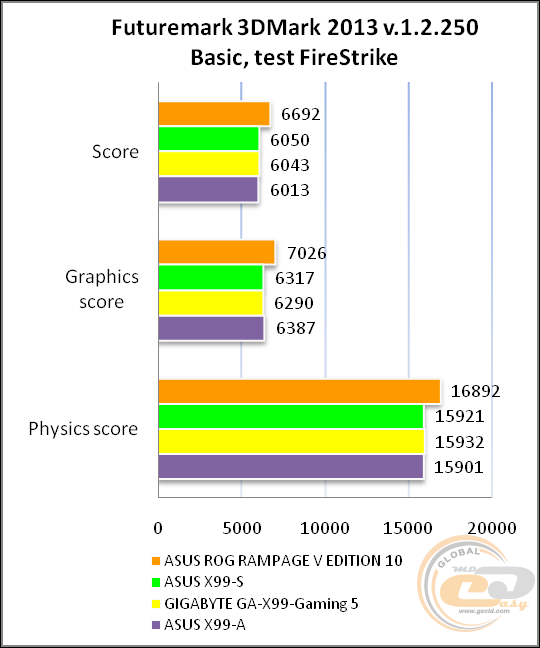

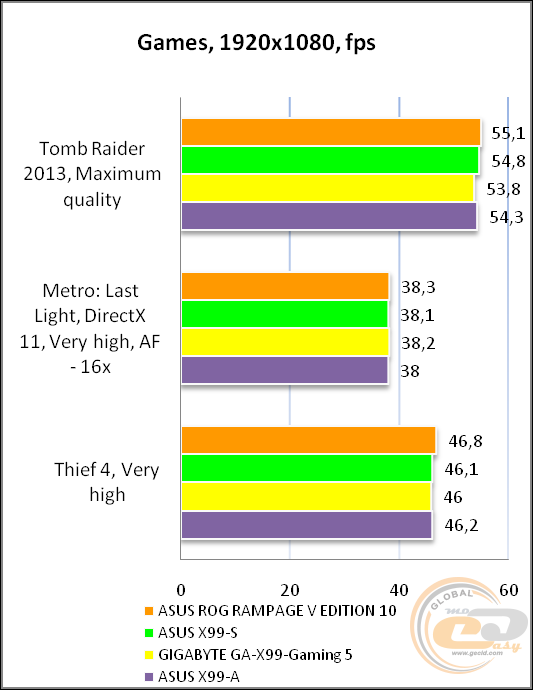

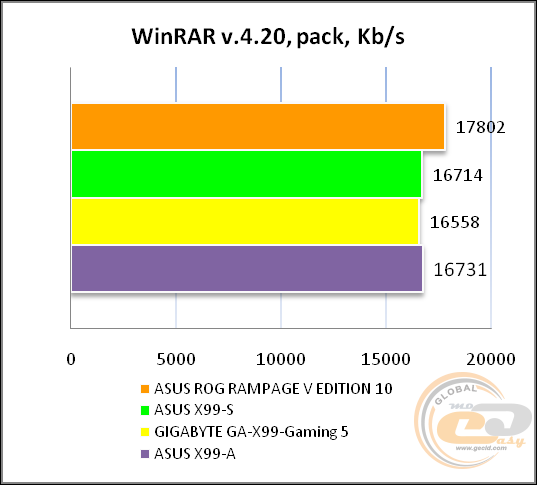

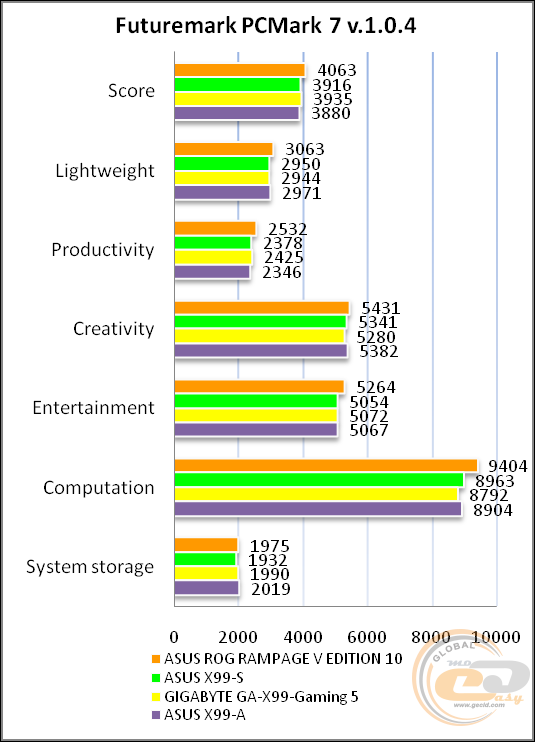

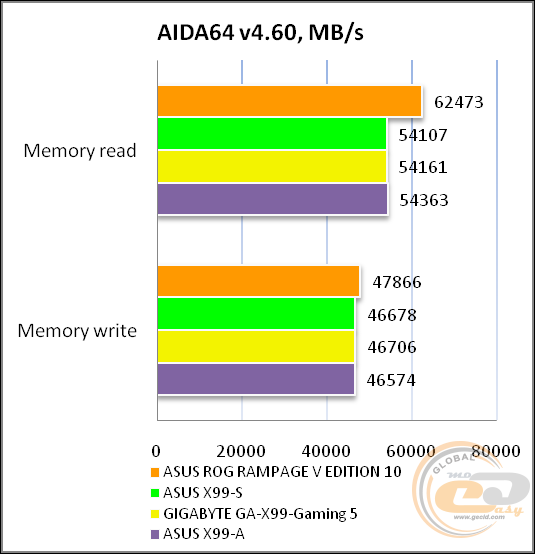

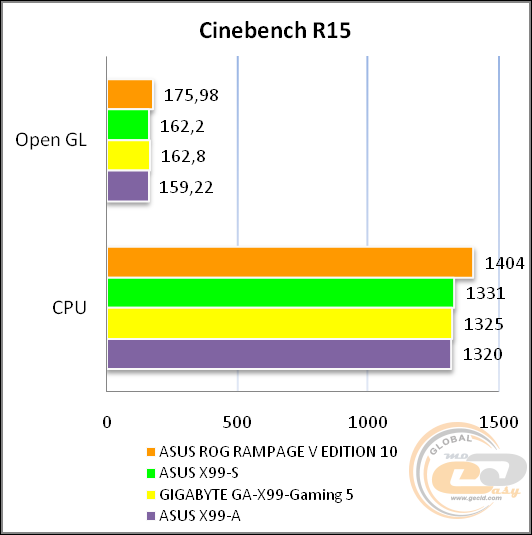

Результаты тестов

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе дизайна ROG SupremeFX

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Бенчмарк RightMark Audio Analyzer определил возможности звуковой подсистемы ASUS ROG RAMPAGE V EDITION 10 как очень хорошие, поэтому ее будет более чем достаточно для повседневной эксплуатации. При желании можно установить более качественную дискретную аудиокарту.

Выводы

Подводя итоги нашего знакомства с материнской платой ASUS ROG RAMPAGE V EDITION 10, выпущенной в честь 10-летия линейки ASUS ROG, можно сделать вполне однозначный вывод, что она целиком и полностью заслуживает свой статус флагманской модели. Данную новинку можно смело рекомендовать как обеспеченным геймерам, желающим собрать топовый игровой ПК с тремя или четырьмя видеокартами, так и оверклокерам, которые хотят оценить разгонный потенциал процессоров серий Intel Broadwell-E либо Intel Haswell-E.

ASUS ROG RAMPAGE V EDITION 10 может похвастать не только отличным оснащением, вполне ожидаемым от дорогой материнской платы, но и богатым комплектом поставки, включающим в себя усилитель ASUS SupremeFX Hi-Fi и ряд аксессуаров, строгим дизайном, который выгодно дополнен фирменной подсветкой с независимым управлением десятью зонами.

По традиции единственной особенностью флагманских моделей на Intel X99, за исключением стоимости, является наличие ряда ограничений по одновременному использованию некоторых интерфейсов. ASUS ROG RAMPAGE V EDITION 10 не стала исключением, о чем мы уже упоминали ранее.

В целом, если вы готовы потратить порядка $700 на покупку материнской платы, то с ASUS ROG RAMPAGE V EDITION 10 вы точно не пожалеете о своем решении, ведь получите не только флагманскую модель с высокой функциональностью, но и память о 10-летнем юбилее линейки ASUS ROG.

Достоинства:

• надежная 8-фазная цифровая подсистема питания с высококачественной элементной базой;
• приятный и стильный дизайн;
• продуманная компоновка набортных элементов;
• расширенная дисковая подсистема;
• отличный комплект поставки;
• поддержка беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi и Bluetooth 4.0;
• богатые возможности как по ручному, так и по автоматическому разгону;
• улучшенная аудиоподсистема;
• возможность организации производительной видеоподсистемы;
• богатый набор портов на интерфейсной панели (включая четыре интерфейса USB 3.1);
• эффективная система охлаждения;
• присутствие ряда управляющих элементов на печатной плате;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию слотов расширения.

Автор: Константин Шорохов

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
