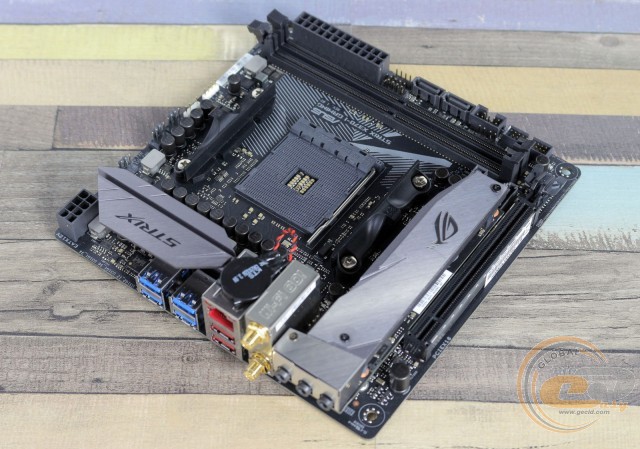

Обзор и тестирование материнской платы ROG STRIX X370-I GAMING: для фанатов Mini-ITX
11-12-2017

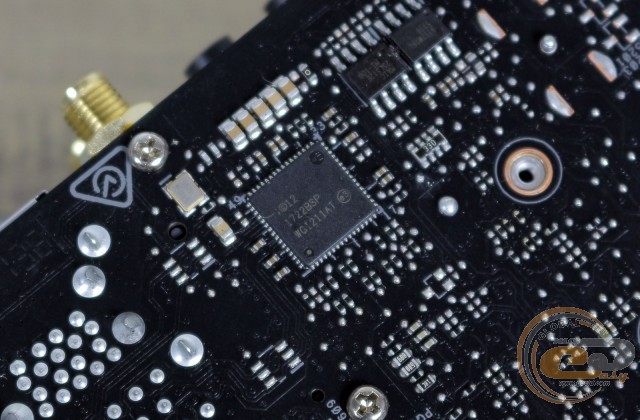

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита ROG GameFirst IV.

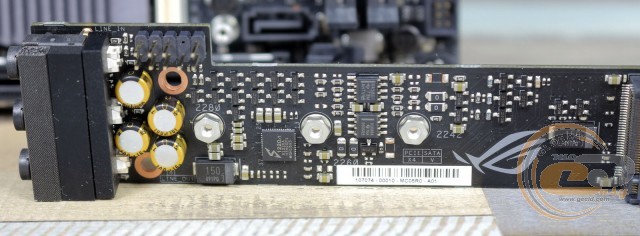

Предустановленный на комплектной плате аудиокодек SupremeFX S1220 предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon, а благодаря наличию двух усилителей TI RC4580 и OPA1688 обеспечивается поддержка наушников с импедансом 32 – 600 Ом.

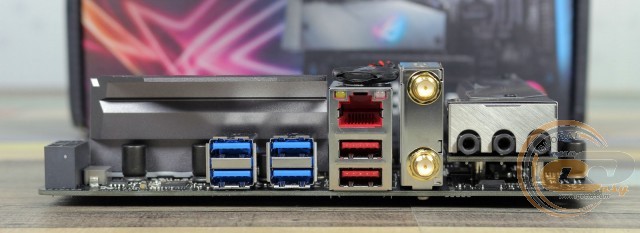

На интерфейсную панель тестируемой модели выведены следующие порты:
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 х USB 3.1 Gen 2;
- 3 x аудиопорта;
Несомненно, главным достоинством данной конфигурации является поддержка двухполосного (2,4 и 5 ГГц) модуля 802.11a/b/g/n/ac Wi-Fi и Bluetooth 4.2. Дополнительно отметим наличие достаточного количества портов USB 3.1. А вот из негативных моментов отметим поддержку лишь трех аудиопортов, что усложнит подключение многоканальной акустики, и полное отсутствие видеоинтерфейсов, что не позволит использовать iGPU моделей AMD A-серии.
Возможности организации охлаждения внутри системного корпуса у ROG STRIX X370-I GAMING вполне достойные для компактного формата. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, один предназначен для подключения водоблока СВО, в то время как третий используются для системной вертушки.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона
Воспользовавшись функцией автоматического разгона в утилите в режиме «TPU I», мы получили частоту процессора AMD Ryzen 7 1700X на уровне 3766 МГц при напряжении 1,352 В.

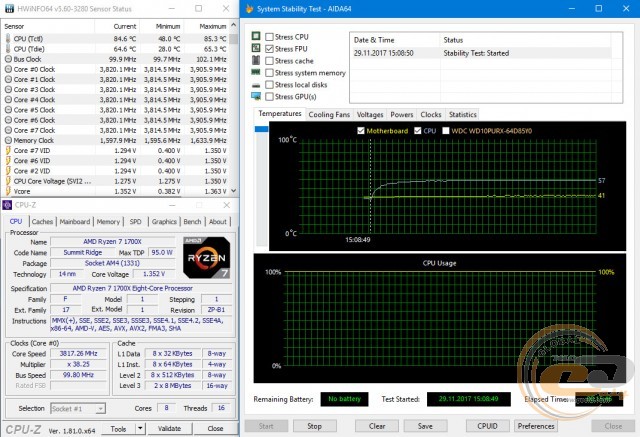

После активации функции автоматического разгона ЦП в режиме «TPU II», скорость ядер возросла до 3817 МГц при аналогичном напряжении 1,352 В. Прохождение стресс-теста AIDA64 в обоих режимах не вызвало никаких проблем.

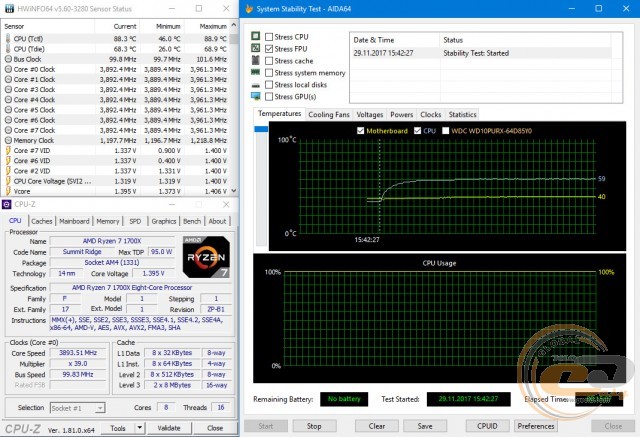

В ручном режиме удалось повысить частоту AMD Ryzen 7 1700X до 3,89 ГГц при напряжении 1,395 В (в BIOS было выставлено 1,4 В) и без снижения скорости выполнения AVX-инструкций.

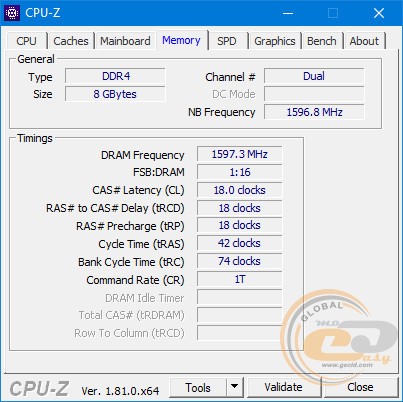

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на максимально заявленной скорости DDR4-3200 МГц.
Тестирование
Для проверки возможностей материнской платы ROG STRIX X370-I GAMING использовалось следующее оборудование:
Процессор |
AMD Ryzen 7 1700X (Socket AM4, 3,4 ГГц, L3 16 МБ) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-2666 HyperX HX426C15FBK2/16 |
Видеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жесткий диск |
WD Purple (WD10PURX, 1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

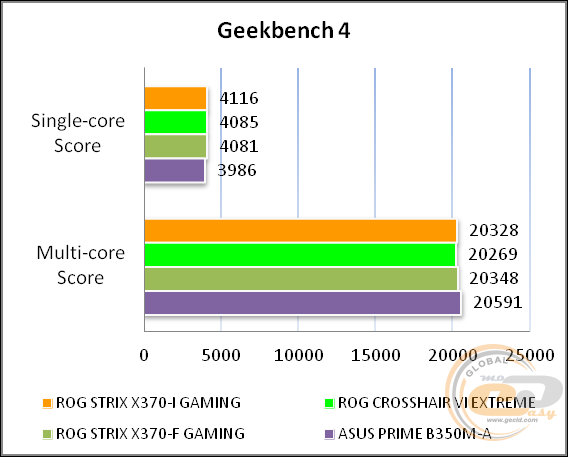

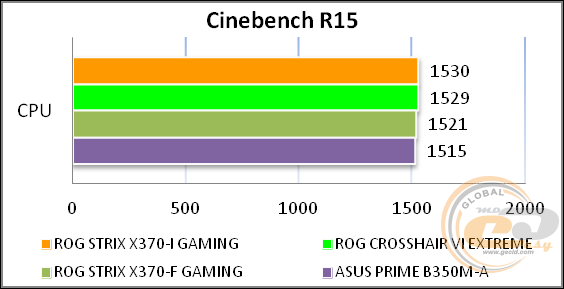

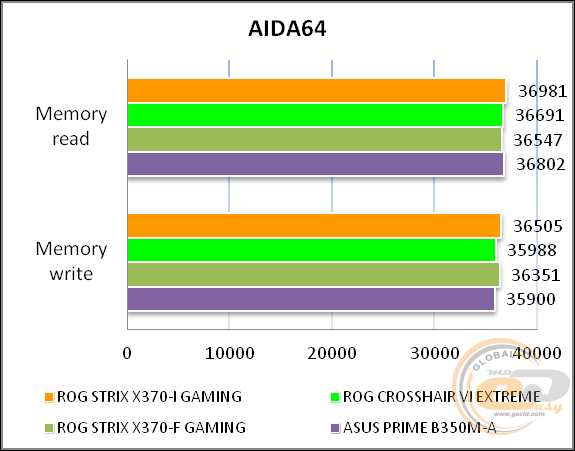

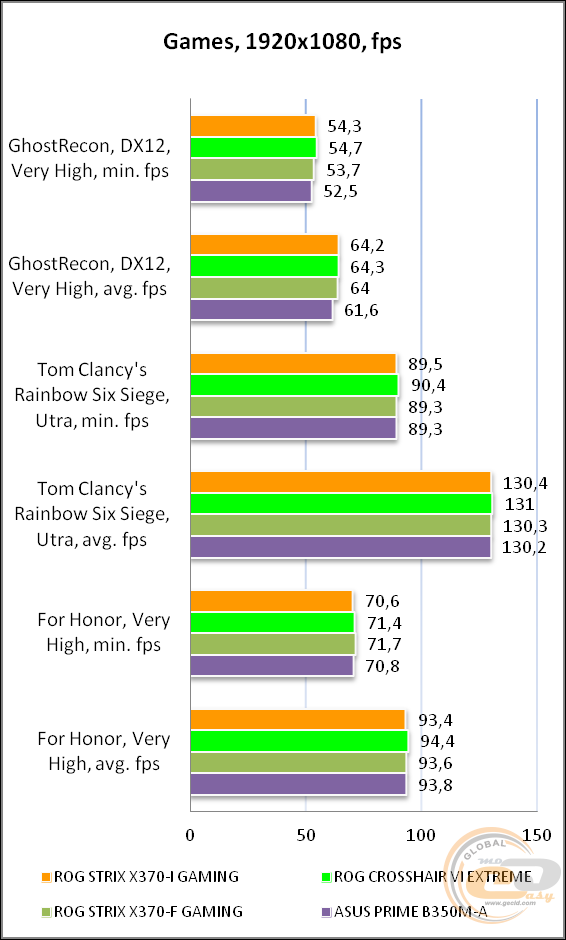

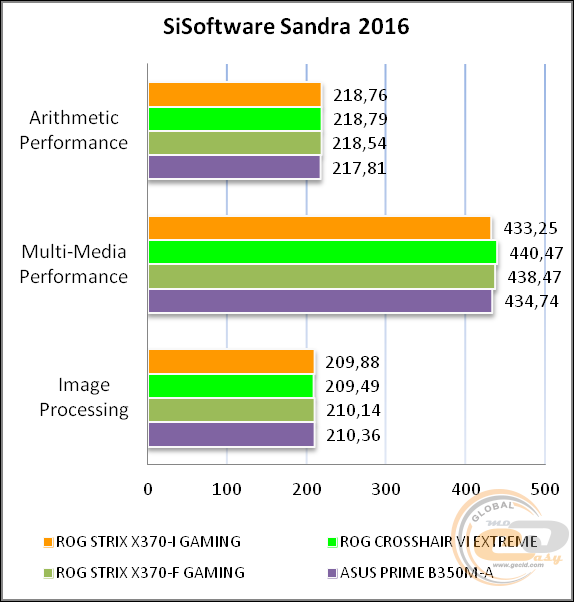

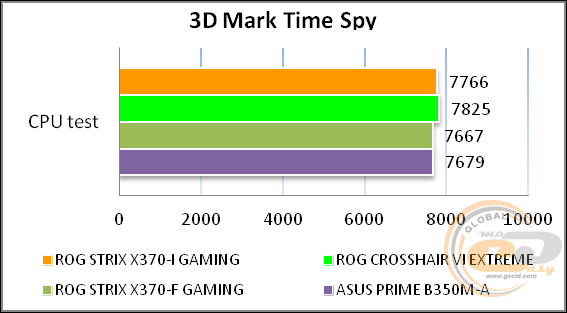

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC S1220
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-89.1 |
Хорошо |
Динамический диапазон, дБ (А) |
89.0 |
Хорошо |
Гармонические искажения, % |
0.0020 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-81.7 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.011 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-87.8 |
Отлично |
Интермодуляции на 10 кГц, % |
0.013 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.07 |
Отлично |
Уровень шума, дБ (А) |
-107.9 |
Отлично |
Динамический диапазон, дБ (А) |
111.3 |
Отлично |
Гармонические искажения, % |
0.0030 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-87.5 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0040 |
Отлично |
Взаимопроникновение каналов, дБ |
-95.9 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0059 |
Отлично |
Общая оценка |
|
Отлично |
Звуковая подсистема на основе 8-канального кодека Realtek ALC S1220 с рядом интересных особенностей, о которых мы рассказывали ранее, демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования.
Выводы
На момент подготовки обзора материнская плата ROG STRIX X370-I GAMING является наиболее оснащенным и дорогим решением формата Mini-ITX на чипсете AMD X370. Однако это не флагманская модель, и в обозримом будущем вполне может появиться плата данного форм-фактора из серии ROG CROSSHAIR. Что же касается ценника, то в некоторых интернет-магазинах на нее уже можно оформить предзаказ по средней стоимости порядка $237, что является вполне обоснованной ценой, учитывая достойное оснащение.
Напомним, что ROG STRIX X370-I GAMING может похвастать поддержкой беспроводных интерфейсов 802.11ac Wi-Fi и Bluetooth 4.2, хорошим комплектом поставки, приятным дизайном, поддержкой интерфейсов USB 3.1 Gen 2 и парой слотов M.2 Socket 3. Не часто можно встретить такой набор в форм-факторе Mini-ITX. И если первый слот M.2 расположен на обратной стороне платы, то вот реализация второго заслуживает отдельного упоминания, ведь он распаян на отдельной предустановленной плате со звуковой подсистемой и выгодно отличается наличием радиатора охлаждения M.2-накопителя.
В целом, если вы являетесь фанатом компактных систем и хотите собрать себе высокоуровневое решение с одним из процессоров AMD Ryzen, то ROG STRIX X370-I GAMING вам точно понравится.
Достоинства:
- использование гигабитного сетевого контроллера Intel с возможностью приоритизации сетевого трафика;
- наличие подсветки ASUS AURA Sync;
- приятный дизайн;
- поддержка портов USB 3.1 Gen 2;
- пара интерфейсов M.2 Socket 3;
- поддержка беспроводных интерфейсов 802.11ac Wi-Fi и Bluetooth 4.2;
- расширенный комплект поставки;
- хорошие возможности по автоматическому и ручному разгону;
- качественная звуковая подсистема;
- поддержка ряда полезных фирменных технологий.
