Обзор и тестирование материнской платы ROG STRIX Z270G GAMING: стильный дизайн и отменная функциональность

04-01-2017

Выпуск новых настольных процессоров Intel всегда становится значимым событием на рынке. Не стала исключением и презентация седьмого поколения Intel Core для платформы Socket LGA1151, получившего название Intel Kaby Lake. Вместе с ним дебютируют пять новых наборов системной логики для потребительского и корпоративного сегмента, включая флагманский Intel Z270, на котором мы и остановимся более детально в данном обзоре.

ASUS ROG STRIX Z270G GAMING

Intel Z270

ASUS ROG STRIX Z270G GAMING

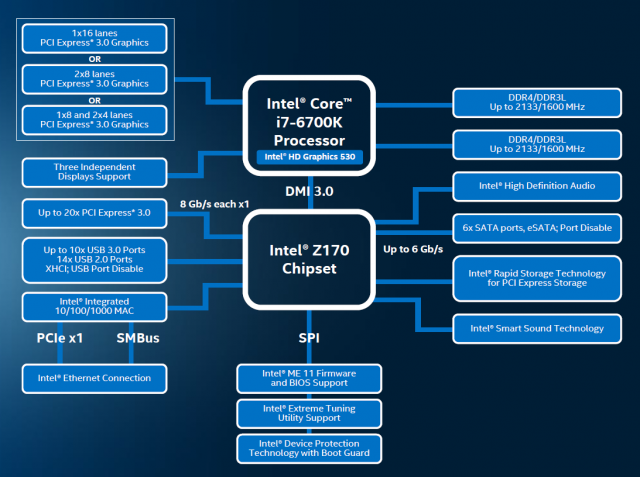

Intel Z170

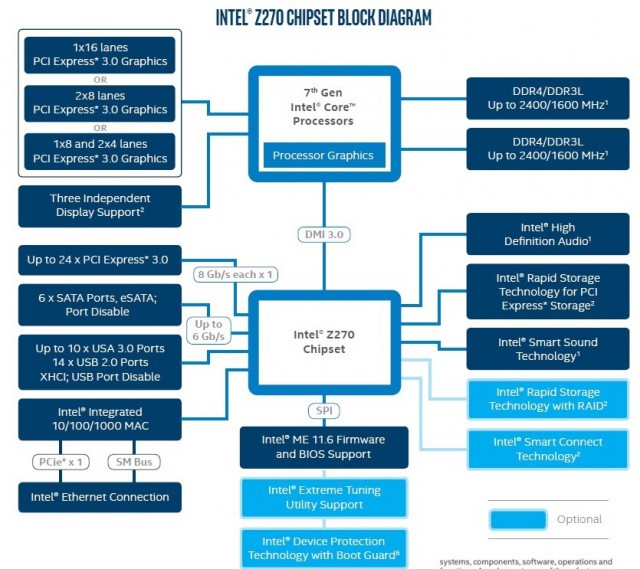

На первый взгляд, какие-либо ярко выраженные отличия по сравнению с предшественником в виде Intel Z170 у нового флагмана отсутствуют. В глаза бросается только дополнительные 4 линии PCI Express 3.0, что позволит производителем материнских плат без использования сторонних контроллеров реализовать большее количество разнообразных интерфейсов. В остальном же функциональные возможности двух чипсетов практически идентичные. В итоге таблица сравнения их характеристик выглядит следующим образом:



Intel Z270

Intel Z170

Чипсетные линии PCI Express 3.0

24

20

Схемы распределения процессорных линий PCI Express 3.0

х16

х8+х8

х8+х4+х4

х16

х8+х8

х8+х4+х4

Максимальное количество портов SATA 6 Гбит/с

6

6

Поддержка технологии Intel RST для портов M.2 и SATA Express

3

3

Максимальное количество портов USB 3.0

10

10

Общее количество портов USB (USB 2.0 + USB 3.0)

14

14

Отдельно компания Intel отмечает существенное улучшение работы со звуком, для чего используется технология Intel Smart Sound с поддержкой повышенного качества передачи голоса и аудио студийного качества. Также к достоинствам новинки можно отнести поддержку Intel Optane Memory для повышения скорости работы дисковой подсистемы и компьютера в целом. Никуда не делась возможность разгона процессоров с разблокированным множителем, которая является одним из главных преимуществ Intel Z270 по сравнению со своими собратьями Intel H270, Intel B250, а также корпоративными Intel Q270 и Intel Q250, более подробно о которых мы расскажем в будущем. Ну а пока что предлагаем перейти непосредственно к обзору первой материнской платы на Intel Z270, оказавшейся у нас на тестировании.

ASUS ROG STRIX Z270G GAMING

ROG STRIX Z270G GAMING является высокоуровневой моделью игровой линейки ASUS ROG STRIX. Она выполнена в компактном формате microATX и предлагает отличный дизайн и современное оснащение. Давайте же для начала взглянем на ее характеристики.

Спецификация

Производитель и модель

ROG STRIX Z270G GAMING

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная с дизайном SupremeFX

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

2 х разъема для комбинированной антенны Wi-Fi и Bluetooth

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

1 x USB 3.1

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х TPM

BIOS

UEFI AMI BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS ROG STRIX Z270G GAMING ASUS ROG STRIX Z270G GAMING

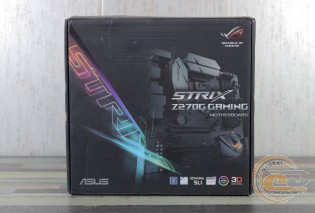

Материнская плата ROG STRIX Z270G GAMING поставляется в соответствующей своим габаритам небольшой картонной коробке со стильным оформлением в темных тонах и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена интересная возможность установки элементов декора, распечатанных на 3D-принтере.

ASUS ROG STRIX Z270G GAMING

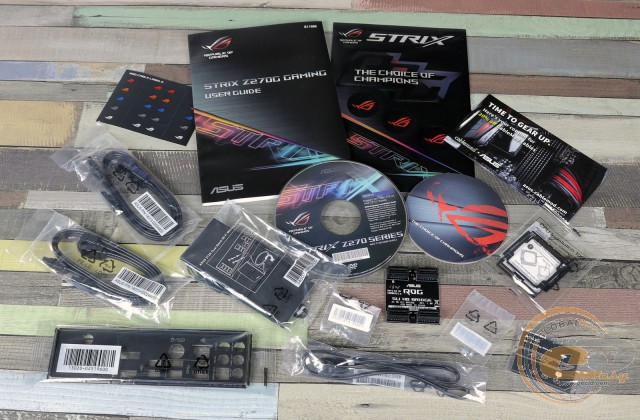

Комплект поставки тестируемой материнской платы полностью соответствует ее высокому уровню. Помимо привычного диска с ПО, руководства пользователя и заглушки интерфейсной панели, в коробке мы обнаружили:

  • четыре SATA-шлейфа;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мост 2-Way NVIDIA SLI;
  • набор маркировочных наклеек;
  • набор креплений для декоративных элементов, распечатанных на 3D-принтере;
  • кабель подключения светодиодной ленты;
  • комбинированную антенну Wi-Fi и Bluetooth.

Дизайн и особенности платы

ASUS ROG STRIX Z270G GAMING

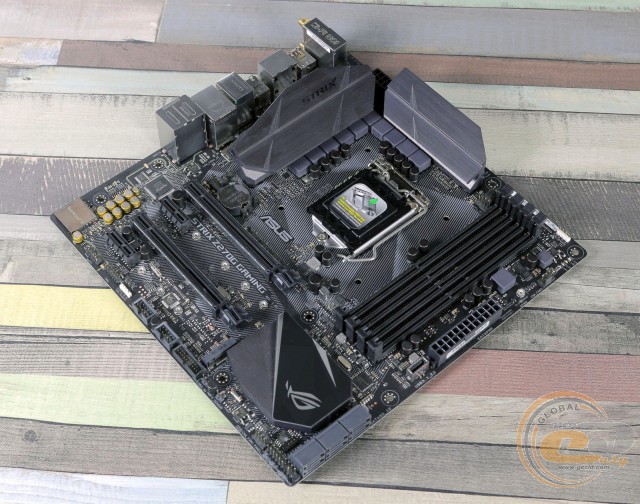

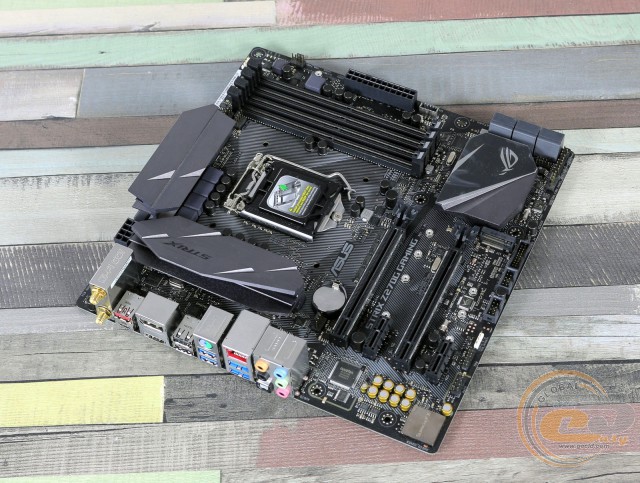

Новинка выполнена на печатной плате черного цвета формата microATX (244 x 244 мм). Она выгодно отличается стильным и сдержанным оформлением в темных тонах.

ASUS ROG STRIX Z270G GAMING

Отдельным бонусом для покупателя будет оригинальная система подсветки, регулировать параметры которой можно в комплектном ПО.

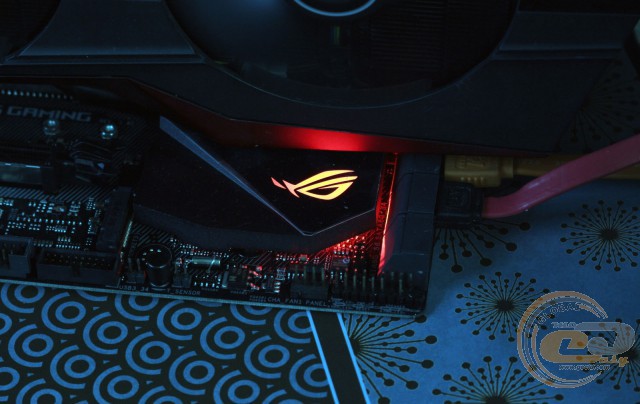

Пример работы подсветки на материнской плате ROG STRIX Z270G GAMING

Как и на других фирменных материнских платах с поддержкой технологии ASUS AURA, подсветка может не только гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

ASUS ROG STRIX Z270G GAMING

Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий, несмотря на компактные габариты печатной платы, у нас не возникло.

ASUS ROG STRIX Z270G GAMING

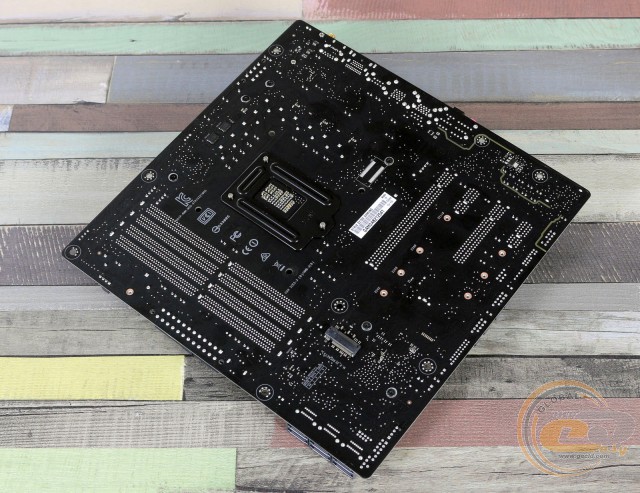

Взглянув на обратную сторону ROG STRIX Z270G GAMING, можно отметить стандартную опорную пластину процессорного разъема, один из двух разъемов M.2 Socket 3, а также тот факт, что все три радиатора системы охлаждения закреплены при помощи винтов.

ASUS ROG STRIX Z270G GAMING

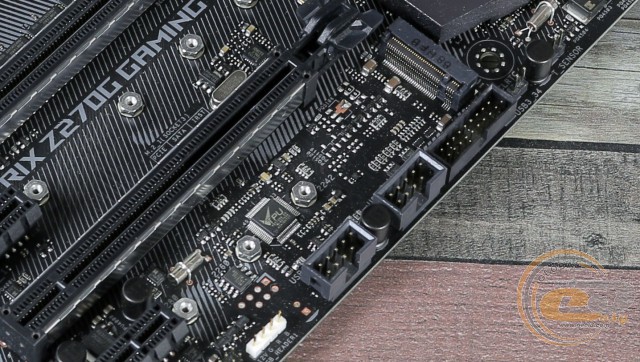

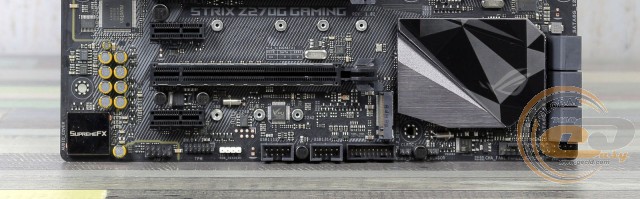

В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порт TPM, разъемы подключения температурных датчиков и светодиодной ленты, а также колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB 2.0 и одну USB 3.0. Всего на плате силами чипсета Intel Z270 реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их также шесть: два внутренних и четыре внешних.

ASUS ROG STRIX Z270G GAMING

ASUS ROG STRIX Z270G GAMING

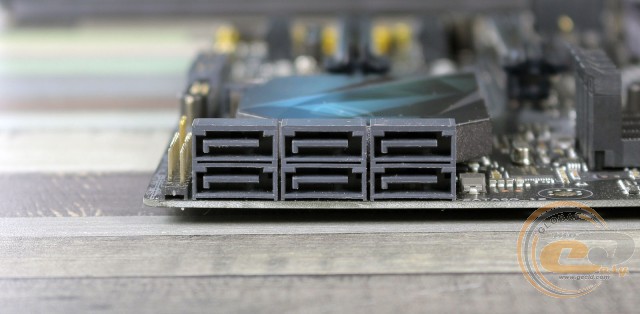

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Присутствует и одно ограничение: один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. А вот для режима PCIe 3.0 x4 такого ограничения нет.

ASUS ROG STRIX Z270G GAMING

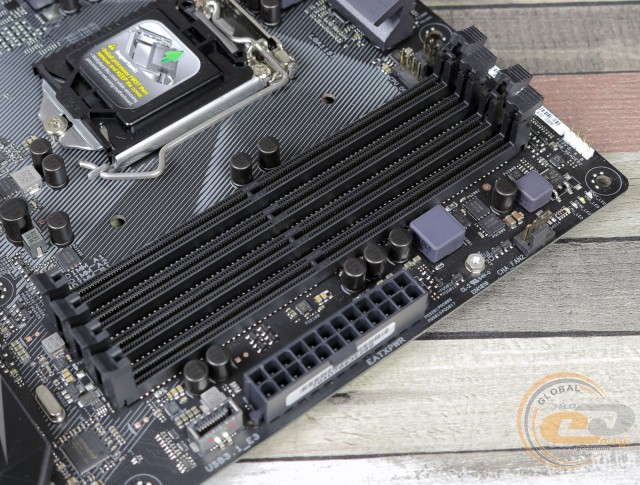

Системная плата ROG STRIX Z270G GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц (до 4133 МГц согласно официальной страничке). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портом USB 3.1. Всего на плате при помощи контроллеров ASMedia ASM2142 реализована поддержка трех портов USB 3.1: одного внутреннего и двух на интерфейсной панели.

ASUS ROG STRIX Z270G GAMING

ASUS ROG STRIX Z270G GAMING

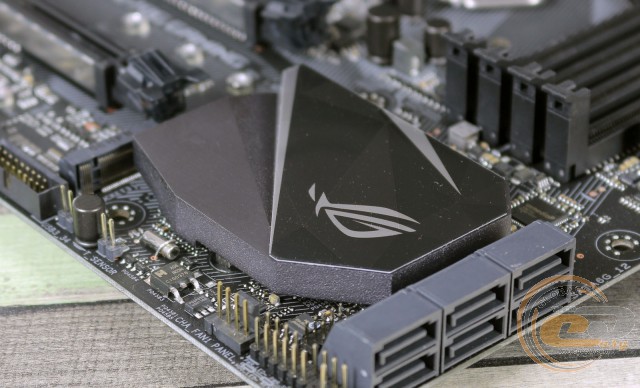

Система охлаждения состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35,2°C (при разгоне − 36°C);
  • дроссели подсистемы питания – 36,8°C (при разгоне − 47,7°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 33,2°C (при разгоне − 38,3°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 33,6°C (при разгоне − 40,1°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS ROG STRIX Z270G GAMING

ASUS ROG STRIX Z270G GAMING

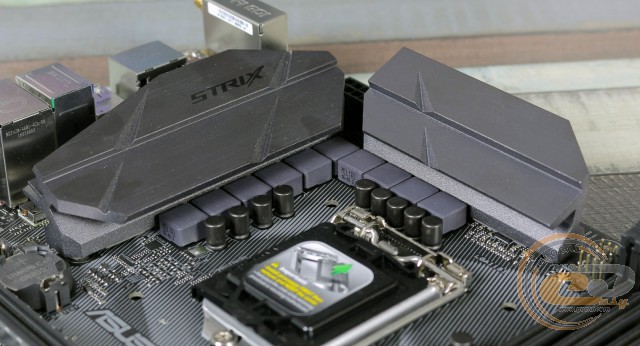

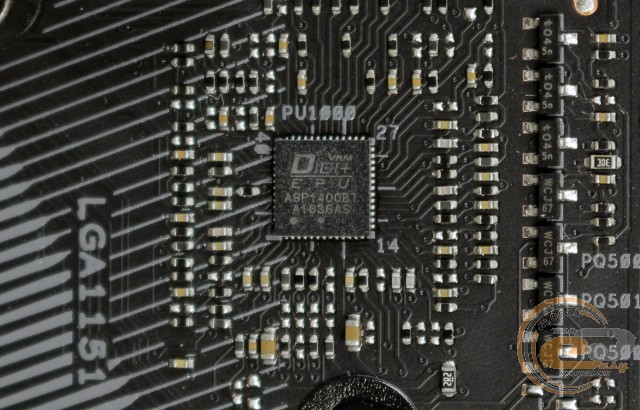

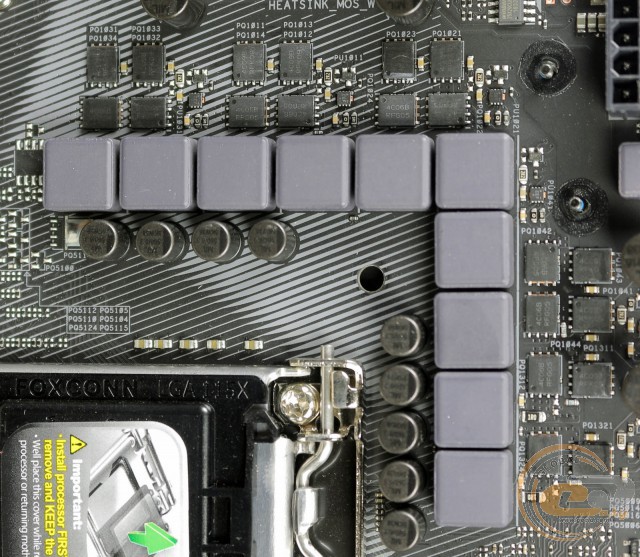

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS ROG STRIX Z270G GAMING

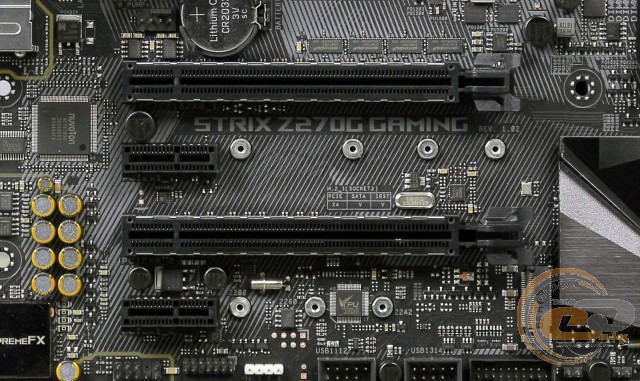

Для расширения функциональности материнской платы ROG STRIX Z270G GAMING есть четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16 либо х8);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (в режиме х8);
  4. PCI Express 3.0 x1.

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация позволяет организовать графическую подсистему из двух видеокарт. Расположение самих слотов позволит без проблем подключить две видеокарты с двухслотовой системой охлаждения, однако при этом у вас не останется доступа к разъемам PCI Express 3.0 x1.

ASUS ROG STRIX Z270G GAMING

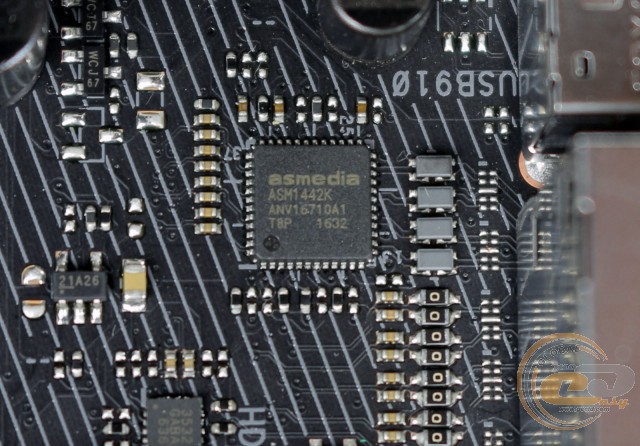

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS ROG STRIX Z270G GAMING

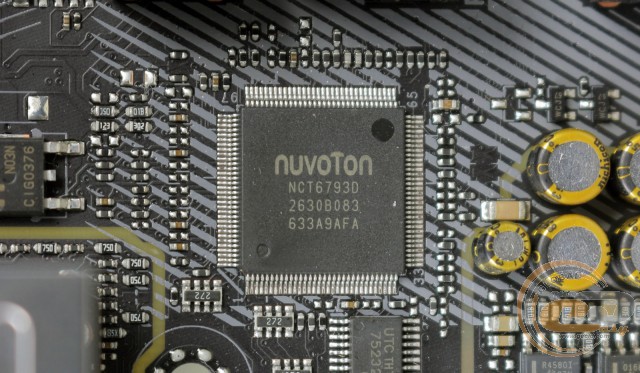

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает работу порта PS/2, а также мониторинг.
