Обзор и тестирование материнской платы ASUS TUF Z270 MARK 1: надежность превыше всего

Линейка материнских плат ASUS TUF, отличающихся повышенной надежностью и защитой внутренних компонентов, уже давно полюбилась пользователям. Поэтому нет ничего удивительного в том, что она получила пополнение после анонса нового флагманского чипсета Intel Z270.

ASUS TUF Z270 MARK 1

ASUS TUF Z270 MARK 1 на текущий момент является флагманом линейки, поэтому ее нельзя назвать доступной большинству пользователей. За $270 вы получите материнскую плату с целым рядом фирменных особенностей и преимуществ, о которых мы и поговорим ниже, а пока что предлагаем взглянуть на таблицу ее характеристик.

Спецификация

Производитель и модель

ASUS TUF Z270 MARK 1

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

1 x Intel WGI211AT (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

1 х разъем подключения вспомогательного вентилятора (4-контактный)

6 x разъемов подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

2 x RJ45

1 х TUF Detective USB

4 x USB 2.0

2 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х TPM

1 x Thunderbolt

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF Z270 MARK 1 ASUS TUF Z270 MARK 1

Материнская плата поставляется в коробке из качественного плотного картона, украшенного полиграфией в темных тонах. Ее дизайн является достаточно сдержанным и строгим. На лицевой стороне можно отметить наличие логотипа, сообщающего о расширенной пятилетней гарантии, что свойственно всем материнским платам данной серии.

ASUS TUF Z270 MARK 1

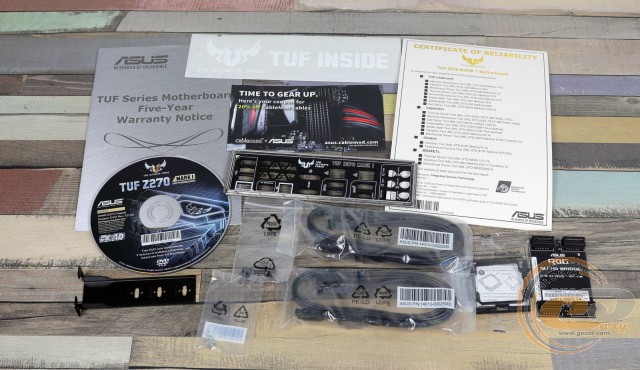

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор бумажной документации;
  • заглушку интерфейсной панели;
  • четыре SATA-шлейфа;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • мостик 2-Way NVIDIA SLI;
  • кронштейн для вертикального монтажа M.2-накопителя.

Дизайн и особенности платы

ASUS TUF Z270 MARK 1

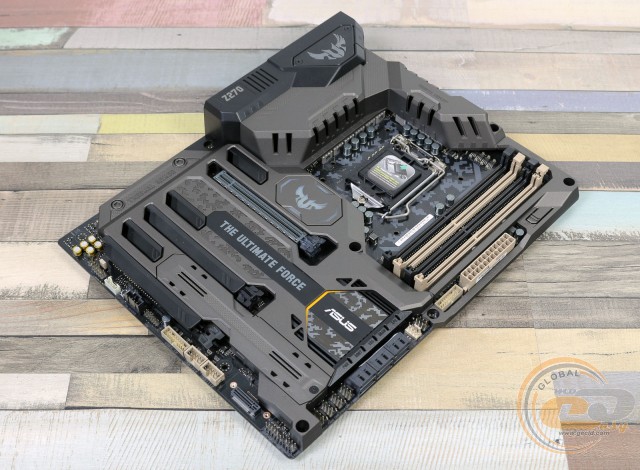

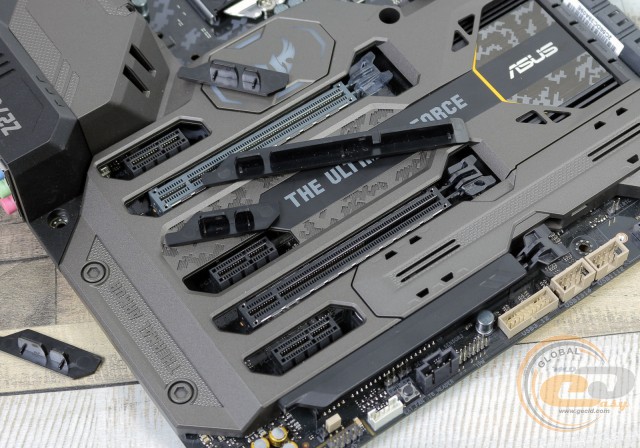

Характерной чертой флагманских материнских плат серии ASUS TUF является наличие массивного защитного кожуха и заглушек от пыли для слотов расширения. Не стала исключением и ASUS TUF Z270 MARK 1, большая часть лицевой стороны которой защищена пластиковой накладкой.

ASUS TUF Z270 MARK 1

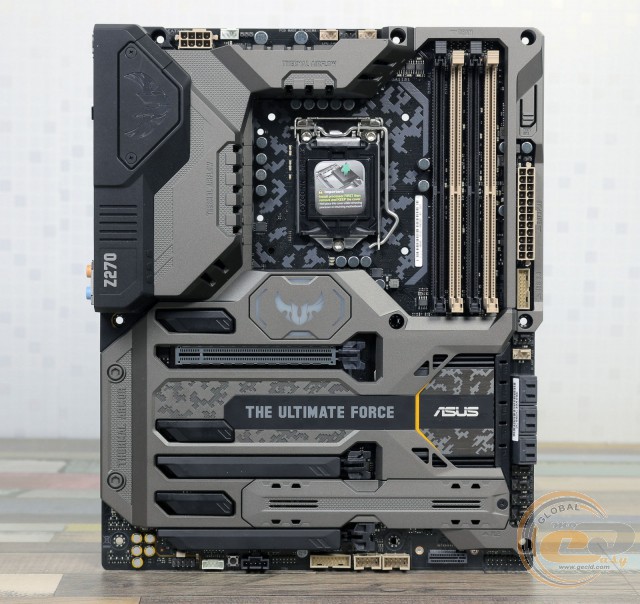

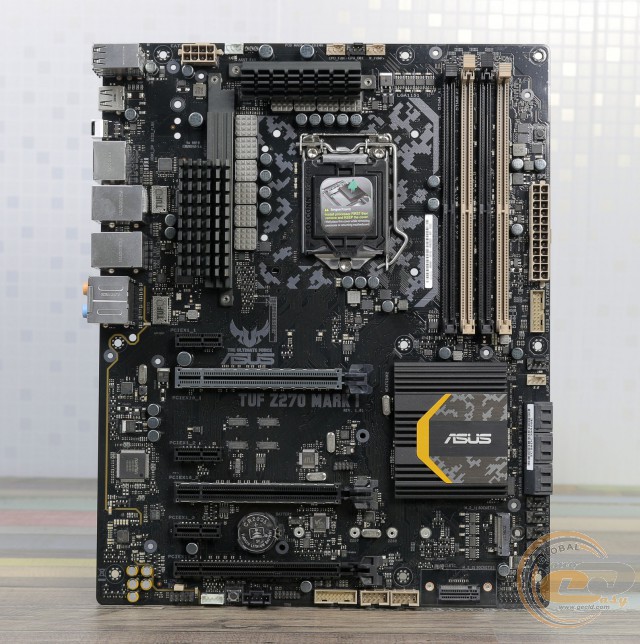

Сняв ее, можно обнаружить печатную плату черного цвета формата ATX (305 х 244 мм) с очень грамотной компоновкой: все порты и разъемы расположены на оптимальных местах, поэтому не затруднят процесс сборки системы.

ASUS TUF Z270 MARK 1

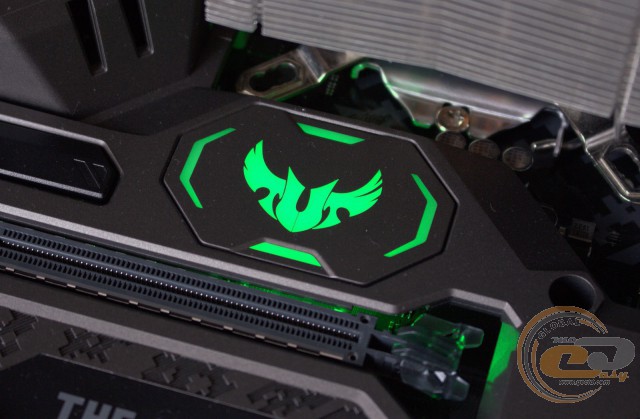

LED-подсветкой оснащена только вставка с логотипом серии в центральной области кожуха. Неудивительно, что компания решила не делать из платы новогоднюю елку, ведь у нее несколько иное позиционирование.

ASUS TUF Z270 MARK 1 ASUS TUF Z270 MARK 1

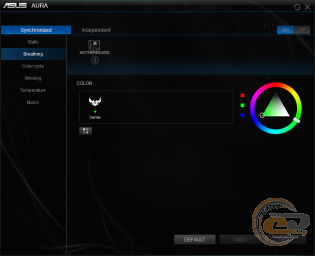

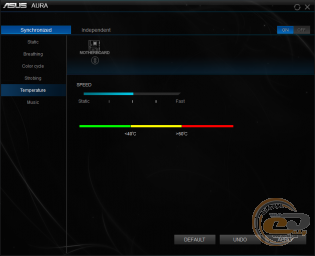

Иллюминация может просто гореть определенным цветом, выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

ASUS TUF Z270 MARK 1

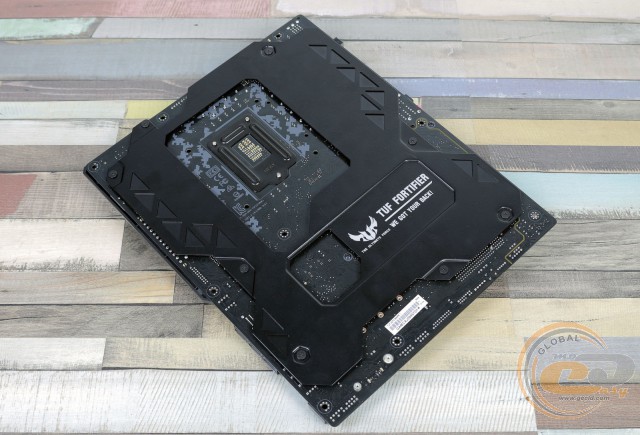

Обратная сторона ASUS TUF Z270 MARK 1 также не осталась без защиты, однако на сей раз она уже металлическая и существенно повышает прочность платы.

ASUS TUF Z270 MARK 1

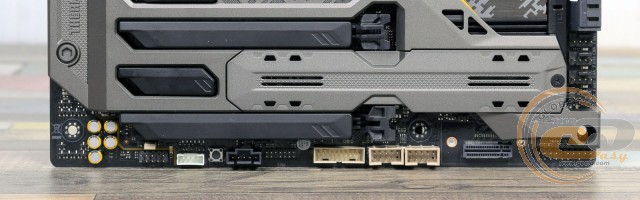

Большая часть элементов как обычно сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, кнопку включения, колодку Thunderbolt, порт TPM, разъемы подключения температурных датчиков, а также колодку подключения фронтальной панели. Дополнительно отметим три колодки активации портов USB: две USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета Intel Z270 реализована поддержка четырех внутренних и пяти внешних портов USB 2.0. Что же касается USB 3.0, то их всего шесть: четыре внутренних и два внешних.

ASUS TUF Z270 MARK 1

ASUS TUF Z270 MARK 1

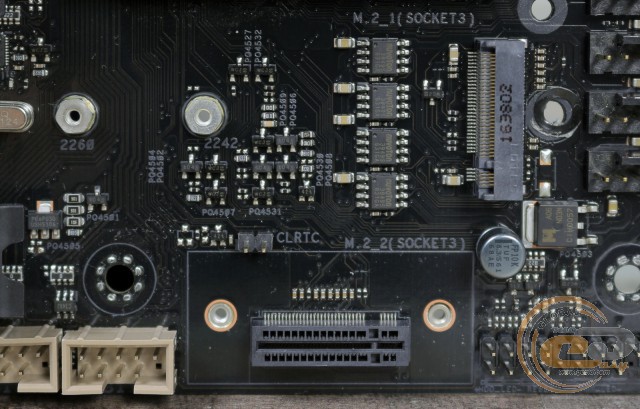

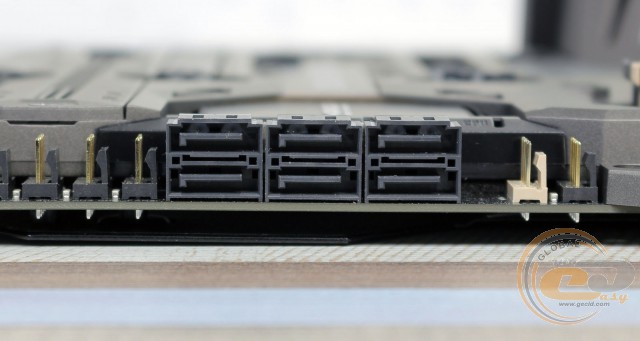

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Ввиду недостаточного количества свободных чипсетных линий, слот M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя.

ASUS TUF Z270 MARK 1

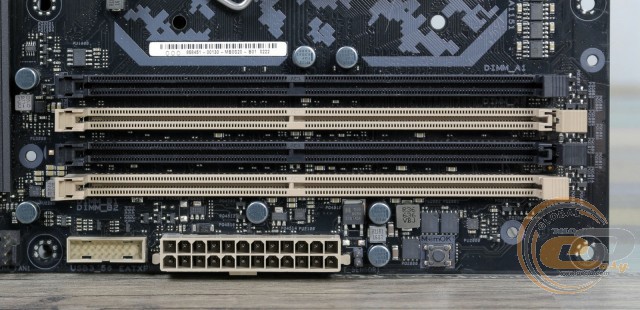

Системная плата ASUS TUF Z270 MARK 1 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.0 и кнопку «MemOK!».

ASUS TUF Z270 MARK 1

ASUS TUF Z270 MARK 1

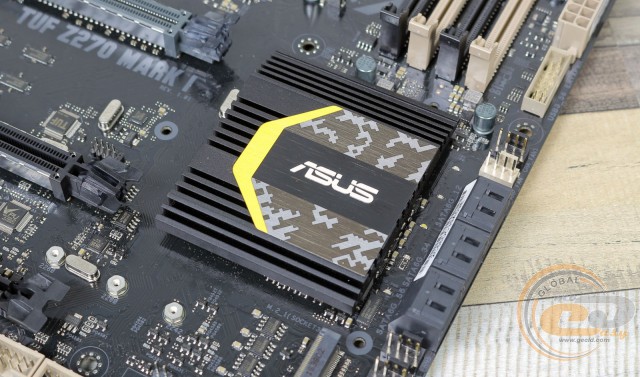

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34,8°C (при разгоне – 34,8°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 42,1°C (при разгоне − 43,7°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 42,1°C (при разгоне – 43,7°C);
  • дроссели подсистемы питания – 46,3°C (при разгоне − 49,9°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS TUF Z270 MARK 1

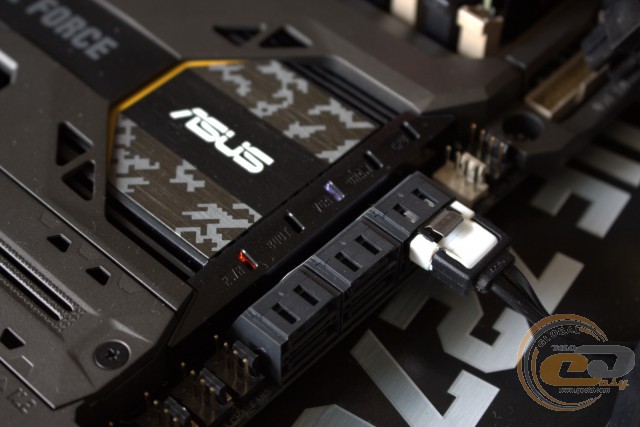

Кстати, возле самого чипсетного радиатора находятся пять индикаторов, которые сигнализируют в случае возникновения ошибок на определенных компонентах (CPU, VGA, DRAM, BOOT, PWR) в процессе загрузки системы.

ASUS TUF Z270 MARK 1

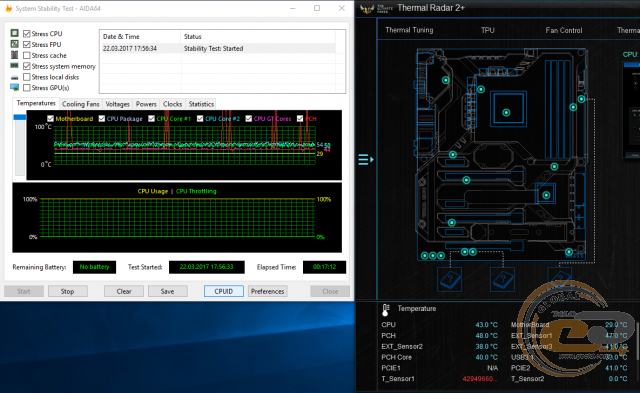

Материнская плата способна предоставлять достаточно много информации о температуре на различных компонентах благодаря фирменной утилите ASUS Thermal Radar 2+ и температурным датчикам, расположенным на ее поверхности.

ASUS TUF Z270 MARK 1

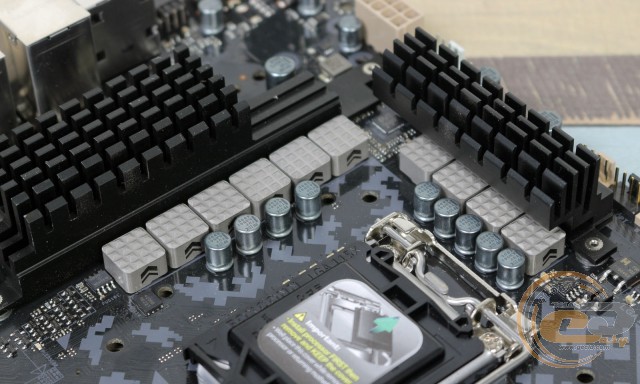

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы TUF, эффективные полевые транзисторы TUF MOSFET и улучшенные дроссели TUF. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ASUS TUF Z270 MARK 1

Для расширения функциональности материнской платы ASUS TUF Z270 MARK 1 есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

ASUS TUF Z270 MARK 1

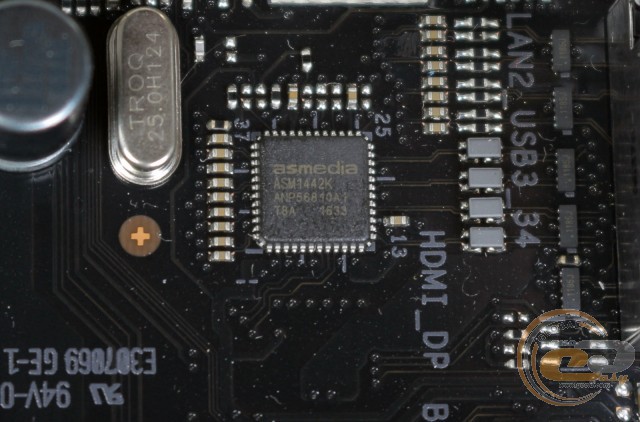

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS TUF Z270 MARK 1

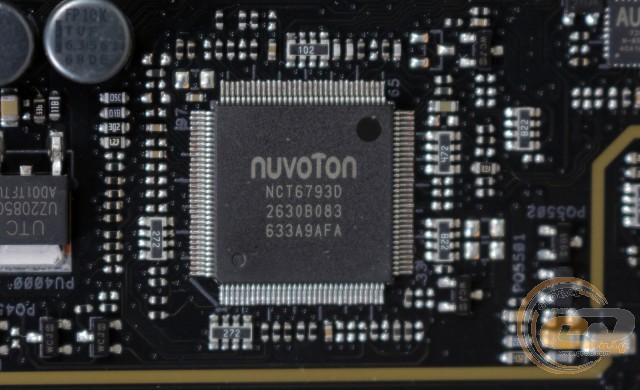

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов и обеспечивает мониторинг.
