Обзор и тестирование материнской платы ASUS X99-A II

Не секрет, что материнские платы на чипсете Intel X99, предназначенные для работы с новым семейством высокопроизводительных процессоров Intel Broadwell-E и предыдущим поколением Intel Haswell-E, не отличаются доступной стоимостью. Это неудивительно, так как и сами процессоры не являются решениями для массового сегмента рынка.

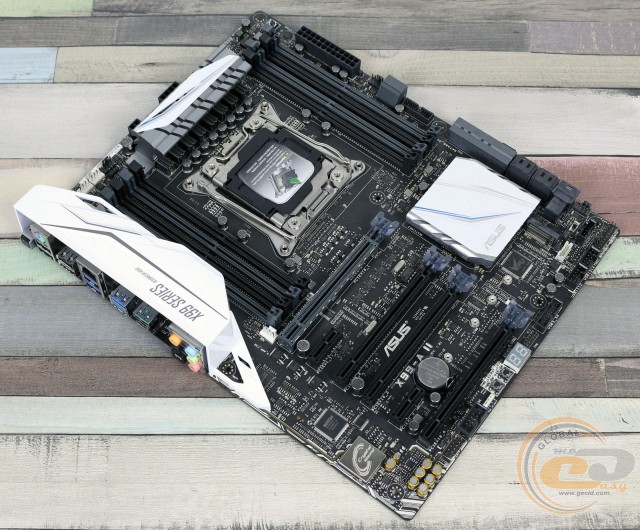

ASUS X99-A II

Тем не менее далеко не все пользователи готовы расстаться с внушительной суммой только ради материнской платы. Прекрасно это понимая, компания ASUS достаточно давно выпустила относительно недорогую модель ASUS X99-A, которая и сейчас доступна на рынке в среднем за $260. Немного позже была представлена ее модификация с поддержкой портов USB 3.1. Однако в данном обзоре мы рассмотрим наиболее свежую ее версию − ASUS X99-A II, получившую поддержку всех современных интерфейсов, новый дизайн, а также оригинальную систему подсветки. На текущий момент новинка доступна в среднем за $320. Давайте же выясним, стоит ли переплачивать за новую версию либо можно ограничиться покупкой модели 2014 года.

Спецификация

Производитель и модель

ASUS X99-A II

Чипсет

Intel X99

Процессорный разъем

Socket LGA2011-v3

Поддерживаемые процессоры

Intel Core i7 семейств Intel Haswell-E и Intel Broadwell-E

Поддержка памяти

8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-3333 МГц

Слоты расширения

3 x PCI Express 3.0 x16

40 линий

28 линий

х16

х16+х16

х8+х16+х8

х16

х16+х8

х8+х8+х8

1 х PCI Express 2.0 x16 (в режиме x4)

2 х PCI Express 2.0 x1

Дисковая подсистема

1 x U.2

1 х M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

8 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 x SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная на основе Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 х 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние интерфейсы

1 x PS/2 Combo

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 2.0

5 x аудиопортов

1 х оптический S/PDIF Out

1 х кнопка «USB BIOS Flashback»

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х Thunderbolt

1 x COM

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбит

PnP, DMI 2.7, WfM 2.0, SM BIOS 3.0, ACPI 5.0

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS X99-A II ASUS X99-A II

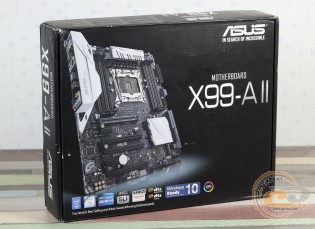

Материнская плата ASUS X99-A II поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS X99-A II

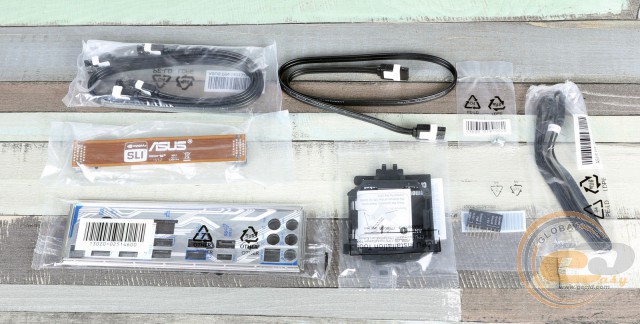

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • четыре кабеля SATA;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • переходник для подключения светодиодной ленты;
  • мостик 2-Way NVIDIA SLI;
  • заглушку интерфейсной панели.

Комплектация новой версии практически полностью аналогична таковой у ASUS X99-A. Исключением является лишь переходник для подключения светодиодной ленты, что неудивительно, ведь модель 2014 года лишена такой возможности.

Дизайн и особенности платы

ASUS X99-A II

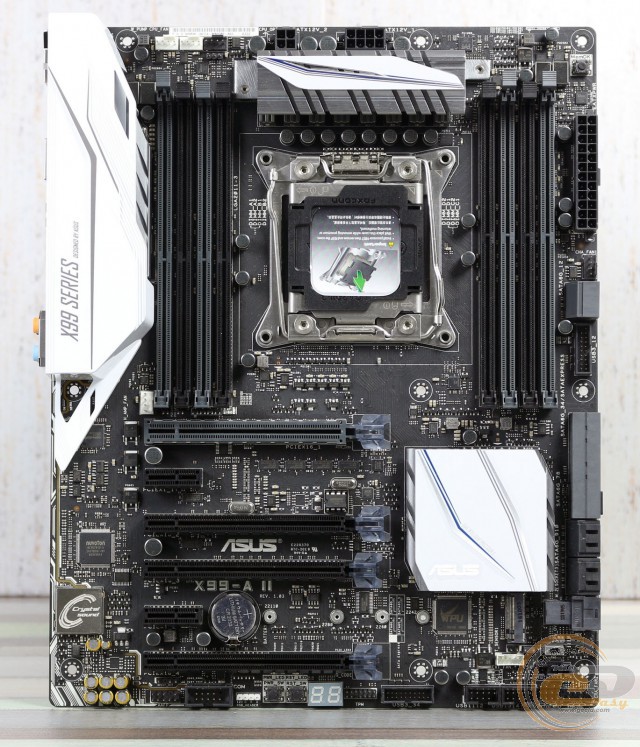

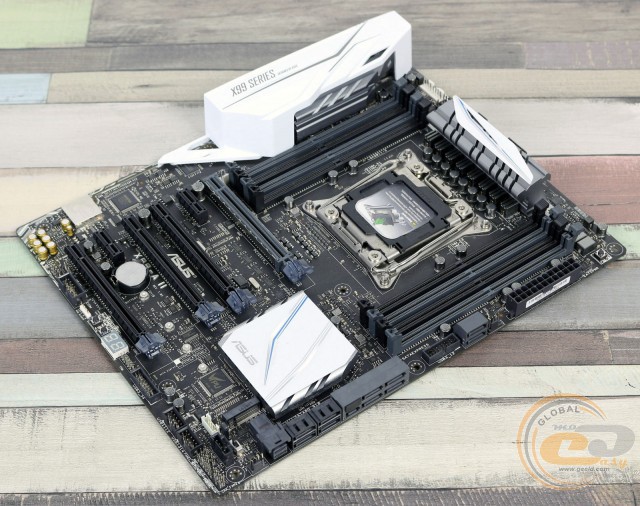

Новинка выполнена на печатной плате формата ATX (305 х 244 мм). В ее оформлении преобладают светлые оттенки, которые отлично сочетаются с темным цветом текстолита. Отдельно выделим оригинальный дизайнерский элемент в виде защитного кожуха на левой стороне. В свою очередь ASUS X99-A лишена защитного кожуха, а также усилительных пластин на слотах PCI Express x16.

ASUS X99-A II

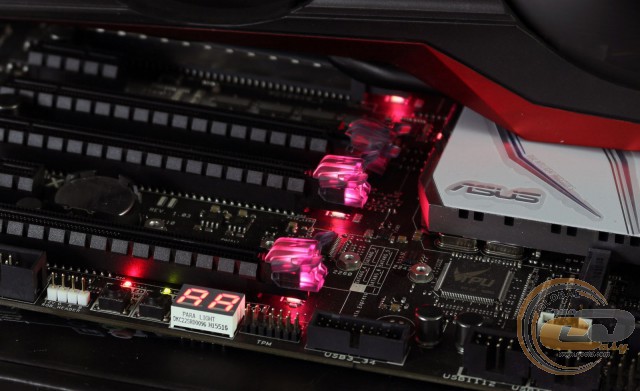

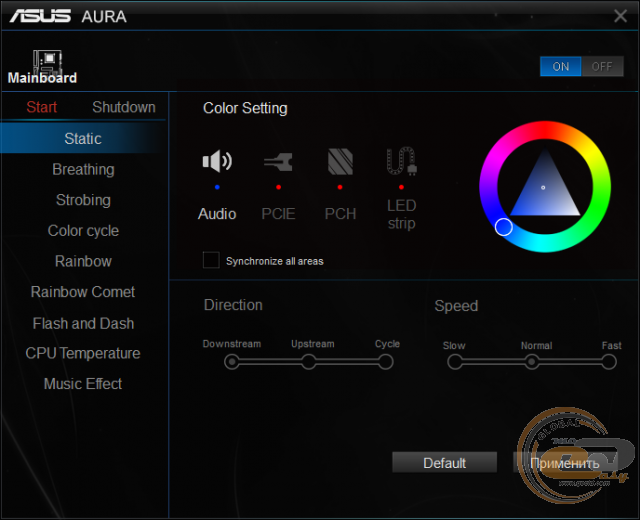

Приятным бонусом для покупателя будет оригинальная система иллюминации ASUS AURA, регулировать параметры которой можно в комплектном ПО.

ASUS X99-A II

Настройке поддаются четыре зоны материнской платы. При этом иллюминация может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

Однозначным лидером для любителей моддинга в данном случае новинка не выступает, поскольку на ASUS X99-A подсвечивается только область звуковой подсистемы, да и выбирать цвет свечения нельзя.

ASUS X99-A II

Говоря о компоновке и удобстве сборки системы, стоит отметить весьма плотное расположение портов и разъемов в нижней части материнской платы, однако это не является недостатком, а лишь указывает на ее высокие функциональные возможности.

ASUS X99-A II

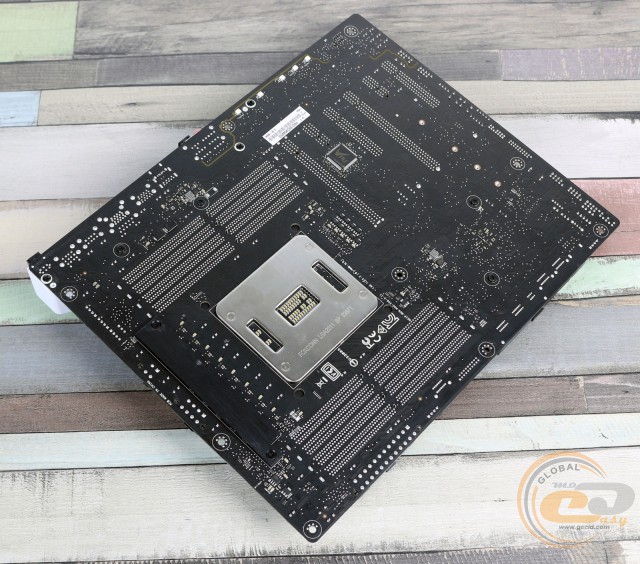

Обратная сторона печатной платы привлекает внимание не только традиционной опорной пластиной процессорного разъема, но и дополнительным радиатором, отвечающим за отвод излишков тепла от компонентов подсистемы питания.

ASUS X99-A II

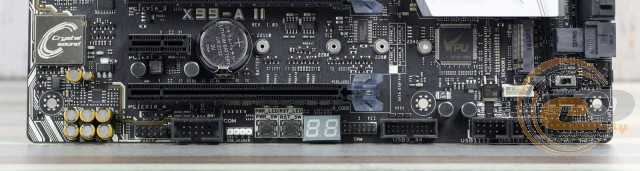

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, S/PDIF Out, порты COM и TPM, колодка «TB_HEADER» для реализации интерфейса Thunderbolt, колодка подключения фронтальной панели, диагностический LED-индикатор, кнопки включения и перезагрузки, а также разъем подключения светодиодной ленты. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех внешних. Что же касается USB 3.0, то их также восемь: четыре внешних и четыре внутренних. За работу пяти из них отвечает чипсет, тогда как еще три реализованы силами контроллера ASMedia ASM1074.

ASUS X99-A II

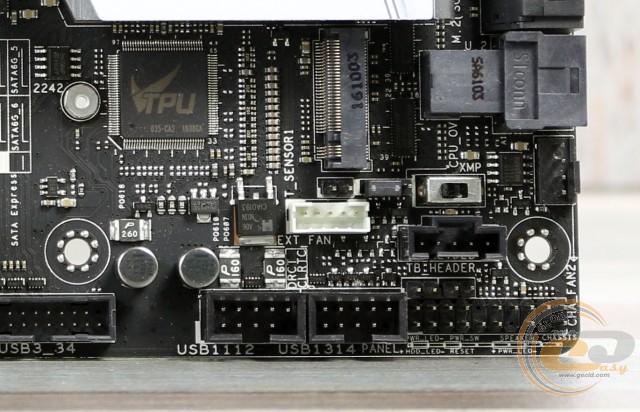

Отдельно отметим в правом нижнем углу переключатель «EZ_XMP», который служит для активации соответствующих XMP-профилей оперативной памяти, джампер для сброса CMOS, а также группу разъемов для подключения температурных датчиков.

ASUS X99-A II

ASUS X99-A II

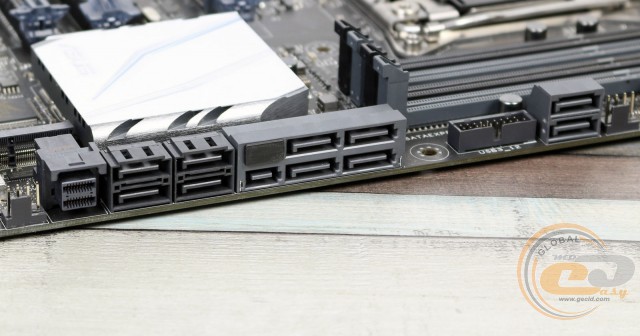

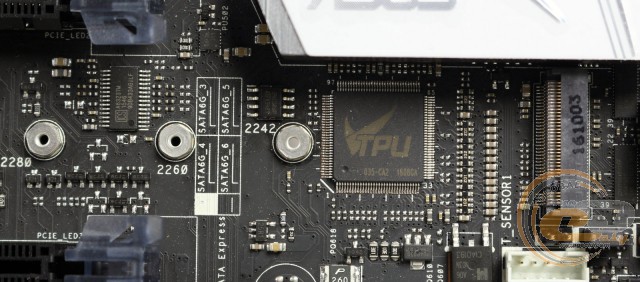

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с максимальной пропускной способностью 32 Гбит/с (поддерживаются SSD-накопители форматов M.2 2242, 2260, 2280 и 22110), восемью портами SATA 6 Гбит/с, одним SATA Express, который совместим с двумя SATA 6 Гбит/с, а также одним U.2. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. В связи с недостатком свободных чипсетных линий одновременная работа интерфейсов M.2 и U.2 невозможна.

ASUS X99-A II

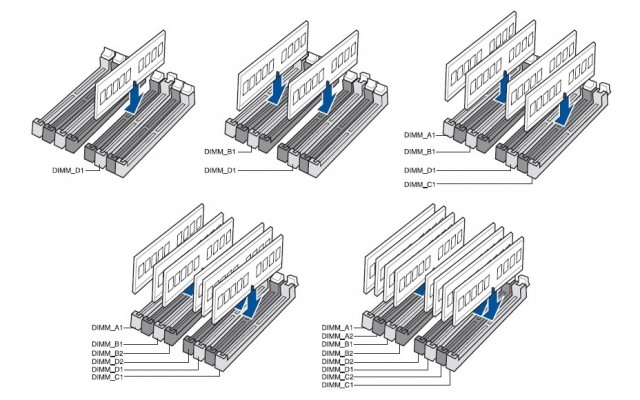

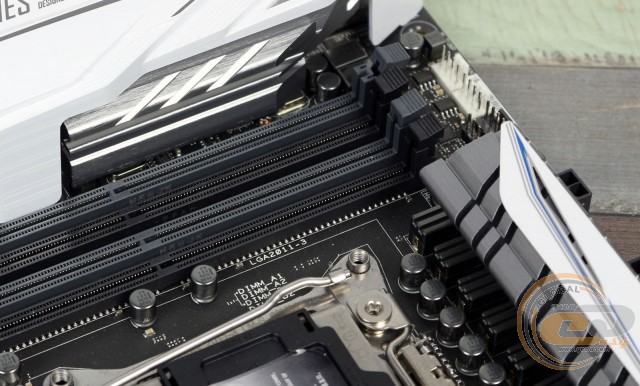

ASUS X99-A II оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

ASUS X99-A II

Поддерживаются планки, работающие на частотах до 3333 МГц. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

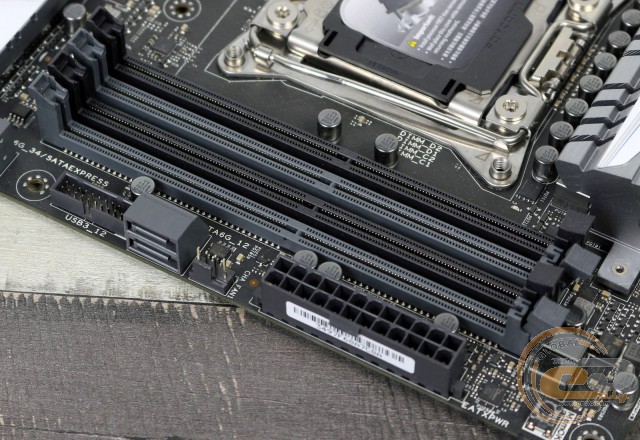

Дополнительно отметим расположенную на правой стороне печатной платы колодку для подключения выносной панели с портами USB 3.0 и кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

ASUS X99-A II

ASUS X99-A II

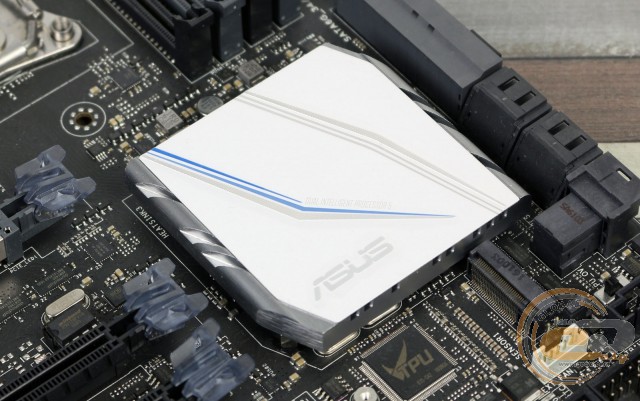

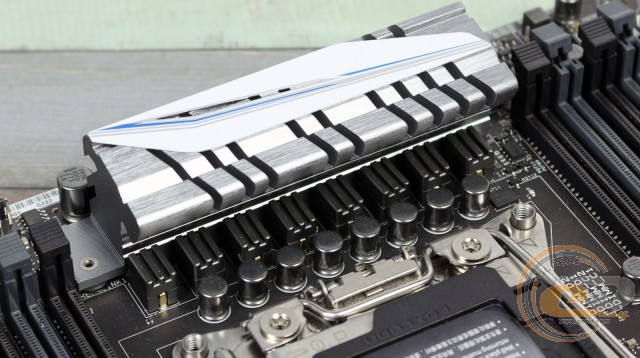

Система охлаждения рассматриваемой новинки состоит из трех основных алюминиевых радиаторов. Один установлен непосредственно на чипсете Intel X99, тогда как два других отвечают за охлаждение полевых транзисторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,5°C (при разгоне 33,5°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 46,4°C (при разгоне 49,9°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 44,5°C (при разгоне 48,4°C);
  • дроссели подсистемы питания процессора – 56,4°C (при разгоне 60,3°C).

Полученные результаты можно смело охарактеризовать как очень хорошие, поэтому у вас будет достаточный запас до критических значений при разгоне.

ASUS X99-A II

ASUS X99-A II

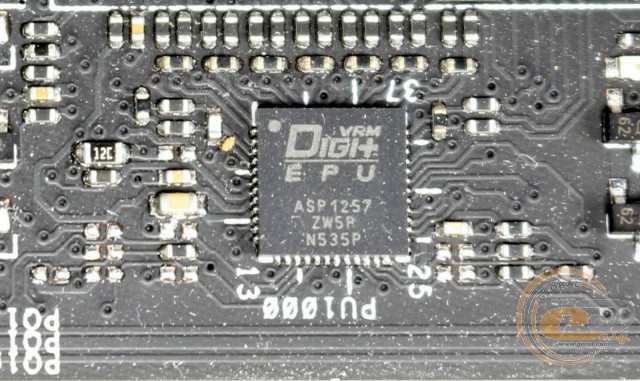

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1257. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS X99-A II

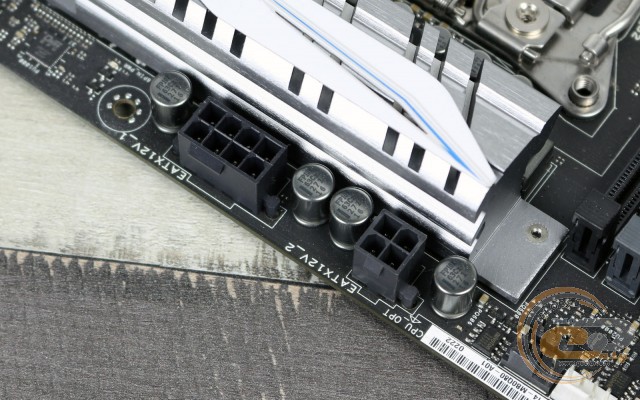

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактный), что позволит вам избежать каких-либо ограничений во время экстремального разгона. Отметим, что ASUS X99-A лишена дополнительного 4-контактного разъема питания.
