Обзор и тестирование материнской платы ASUS X99-DELUXE II

Несмотря на то, что новое семейство высокопроизводительных процессоров Intel Broadwell-E, пришедшее на смену Intel Haswell-E, без каких-либо проблем работает со всеми материнскими платами на чипсете Intel X99 после обновления прошивки BIOS, производители продолжают обновлять свои модельные ряды. Дело в том, что некоторые устройства находятся на рынке с осени 2014 года, и они уже не могут по своему оснащению в полной мере соответствовать всем требованиям пользователей в 2016.

ASUS X99-DELUXE II

Одним из ярких примеров является ASUS X99-DELUXE, рассмотренная нами еще в октябре 2014 года, которая вместе с выходом новых процессоров получила обновленную и доработанную версию − ASUS X99-DELUXE II. В угоду современным требованиям она получила поддержку интерфейсов USB 3.1 и U.2, при этом ее стоимость практически идентична предыдущей модели. Давайте же выясним, есть ли еще между ними какие-либо отличия и какую версию стоит рассматривать к покупке.

Спецификация

Производитель и модель

ASUS X99-DELUXE II

Чипсет

Intel X99

Процессорный разъем

Socket LGA2011-v3

Поддерживаемые процессоры

Intel Core i7 семейств Intel Haswell-E и Intel Broadwell-E

Поддержка памяти

8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-3333 МГц

Слоты расширения

4 x PCI Express 3.0 x16

40 линий

28 линий

х16

х16+х16

х16+х16+х8

х8+х8+х8+х8

х16

х16+х8

х8+х8+х8

1 х PCI Express 2.0 x16 (в режиме x4)

1 х PCI Express 2.0 x1

Дисковая подсистема

2 x U.2

1 х M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

8 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 x SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мбит/с)

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; 1300 Мбит/с)

Bluetooth

Bluetooth 4.0

Звуковая подсистема

8-канальная на основе Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 х 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете, соединенный тепловой трубкой со вспомогательным радиатором

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой между собой

Внешние интерфейсы

2 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

3 х USB 3.1 Type-A

4 x USB 2.0

5 x аудиопортов

1 х оптический S/PDIF Out

1 х кнопка «USB BIOS Flashback»

3 х разъема для комбинированной антенны Wi-Fi и Bluetooth

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 х Thunderbolt

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбит

PnP, DMI 2.7, WfM 2.0, SM BIOS 3.0, ACPI 5.0

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS X99-DELUXE II ASUS X99-DELUXE II

Материнская плата ASUS X99-DELUXE II поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена возможность активации подарков для новичков игры World of Warships: бронепалубного крейсера «Диана» и 15 дней премиумного доступа.

ASUS X99-DELUXE II

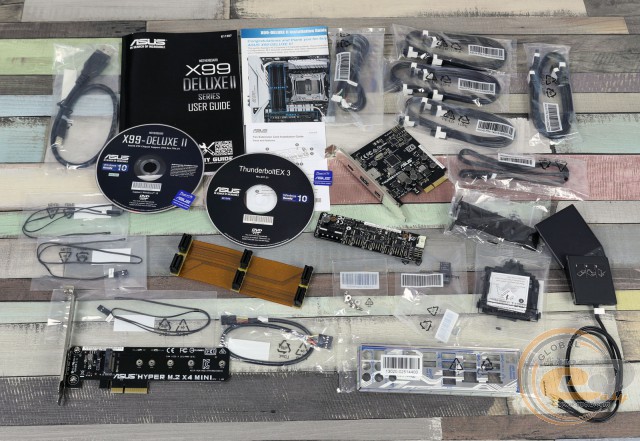

В коробке с ASUS X99-DELUXE II мы обнаружили очень хороший набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • восемь кабелей SATA;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мостик 3-Way NVIDIA SLI;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • термодатчик;
  • плату HYPER M.2 x4;
  • плату Fan Extension Hub;
  • плату Thunderbolt X3;
  • кабель подключения Fan Extension Hub;
  • кабель USB Type-A↔USB Type-C;
  • заглушку интерфейсной панели.

ASUS X99-DELUXE II

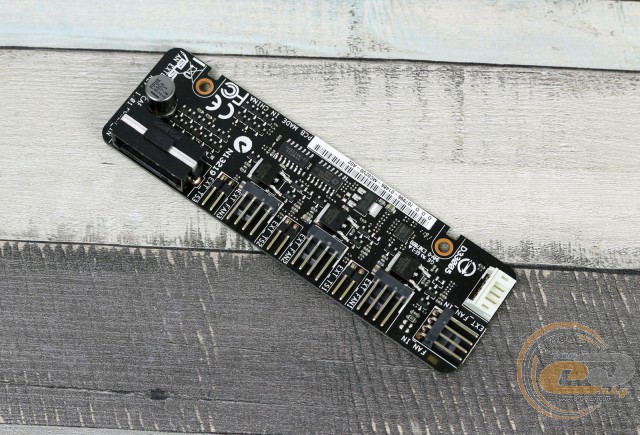

ASUS Fan Extension Hub − комплектный модуль, позволяющий подключить четыре вентилятора и три термодатчика. Он будет особенно полезен при организации мощного охлаждения внутри корпуса.

ASUS X99-DELUXE II

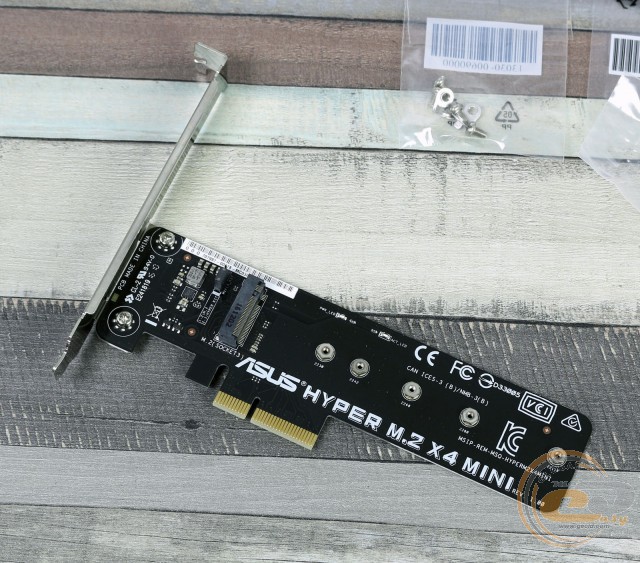

ASUS HYPER M.2 x4плата расширения с интерфейсом PCI Express x4, которая оснащена одним разъемом M.2 Socket 3 (пропускная способность до 32 Гбит/с), поддерживающим накопители форматов M.2 2230, M.2 2242, M.2 2260, M.2 2280 и M.2 22110.

ASUS X99-DELUXE II

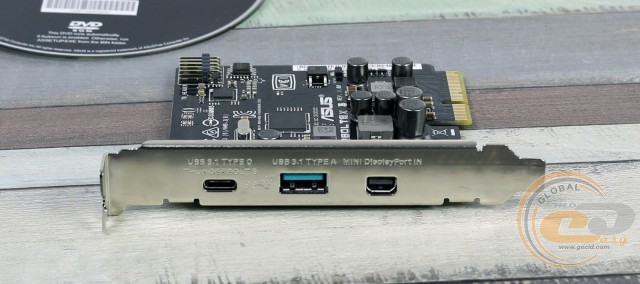

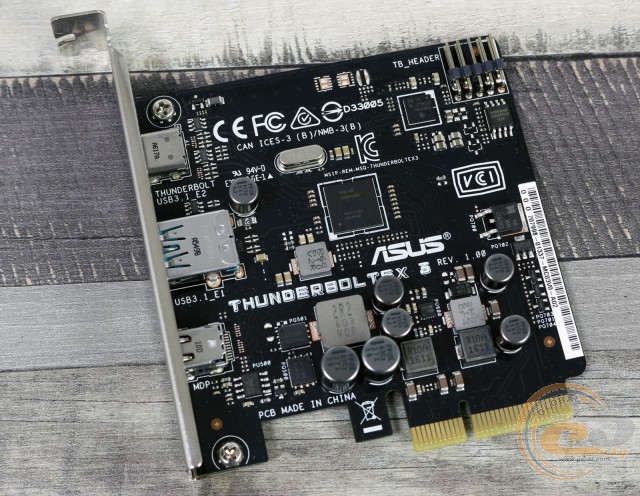

Что же касается ASUS Thunderbolt X3, то эта компактная плата расширения с интерфейсом PCI Express x4 поставляется вместе с кабелем подключения к колодке Thunderbolt на материнской плате.

ASUS X99-DELUXE II

ASUS X99-DELUXE II

В ее основе лежит контроллер Intel DSL6540, благодаря которому реализована поддержка портов USB 3.1 Type-A, USB 3.1 Type-C (Thunderbolt) и Mini DisplayPort.

Как видим, по комплектации новая версия ASUS X99-DELUXE II оказывается намного впереди ASUS X99-DELUXE, которая лишена ряда аксессуаров, а именно платы расширения ASUS Thunderbolt X3 и кабеля USB Type-C, что неудивительно, поскольку она не поддерживает данный интерфейс.

Дизайн и особенности платы

ASUS X99-DELUXE II

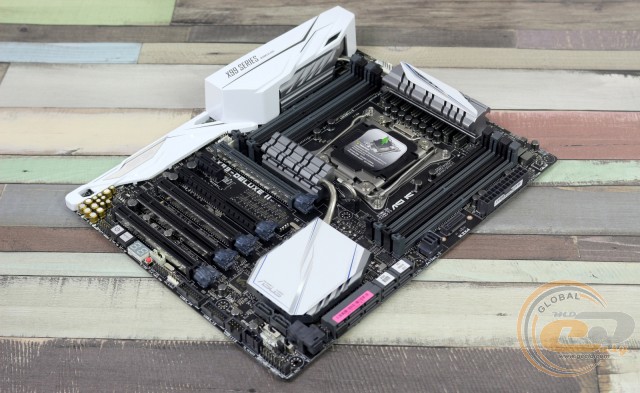

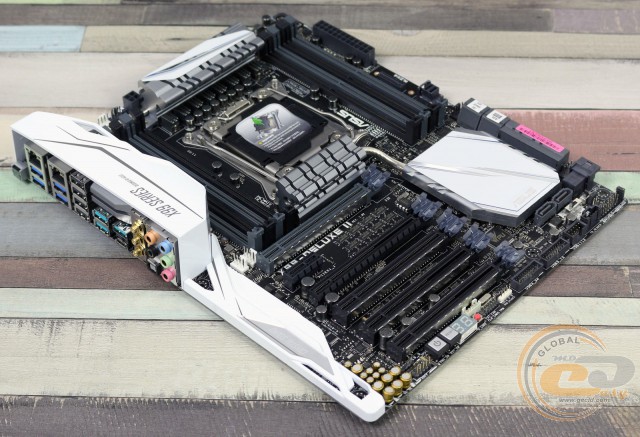

Новинка выполнена на печатной плате черного цвета формата ATX (305 х 244 мм). Традиционно для моделей с чипсетом Intel X99 в оформлении преобладают светлые оттенки, которые отлично сочетаются с темной печатной платой. Отдельно выделим оригинальный дизайнерский элемент в виде защитного кожуха на левой стороне текстолита.

ASUS X99-DELUXE II

Пример работы подсветки ASUS AURA на материнской плате ASUS X99-DELUXE II

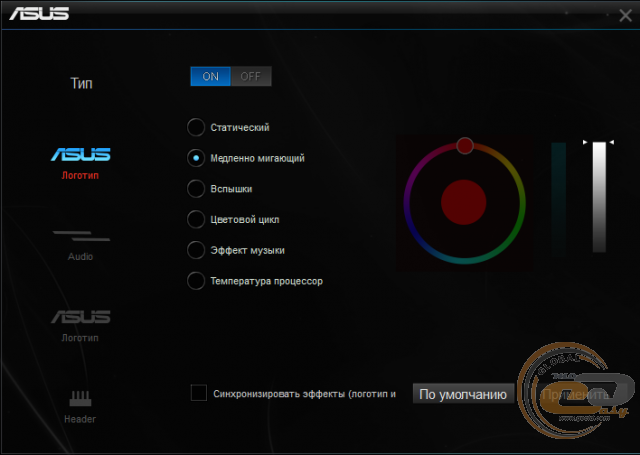

Приятным бонусом для покупателя будет оригинальная система иллюминации ASUS AURA, регулировать параметры которой можно в комплектном ПО.

ASUS X99-DELUXE II

Настройке поддаются четыре зоны материнской платы, при этом иллюминация может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С. Отметим, что ASUS X99-DELUXE обладала более простой системой подсветки.

ASUS X99-DELUXE II

Говоря о компоновке и удобстве сборки системы, стоит отметить весьма плотное расположение портов и разъемов в нижней части материнской платы, однако это не является недостатком, а лишь указывает на ее высокие функциональные возможности.

ASUS X99-DELUXE II

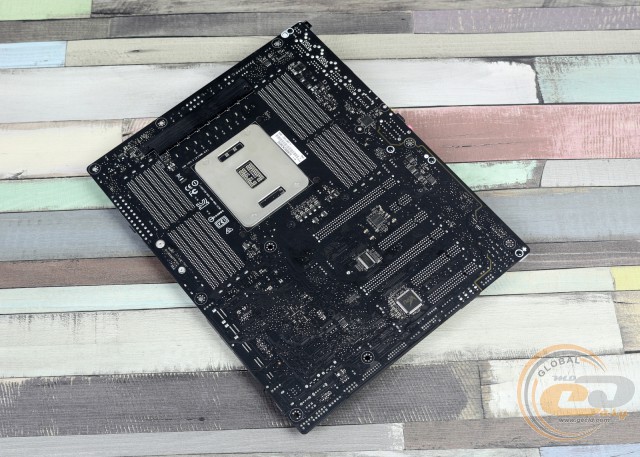

Обратная сторона печатной платы привлекает внимание не только традиционной опорной пластиной процессорного разъема, но и дополнительным радиатором, отвечающим за отвод излишков тепла от компонентов подсистемы питания, а также рядом микросхем, не уместившихся на лицевой стороне.

ASUS X99-DELUXE II

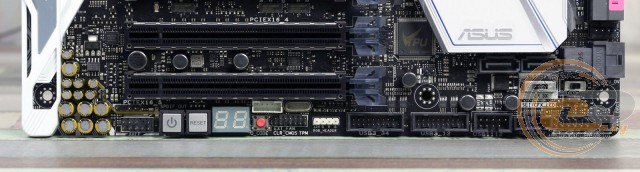

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, S/PDIF Out, порт TPM, колодка «TB_HEADER» (для реализации интерфейса Thunderbolt), колодка подключения фронтальной панели, диагностический LED-индикатор, кнопки включения, перезагрузки и сброса CMOS, а также разъем подключения светодиодной ленты. Дополнительно отметим одну колодку для активации портов USB 2.0 и две для USB 3.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: двух внутренних и четырех внешних. Что же касается USB 3.0, то их восемь: четыре внешних и четыре внутренних. За работу половины из них отвечает чипсет, тогда как еще четыре реализованы силами контроллера ASMedia ASM1074.

ASUS X99-DELUXE II

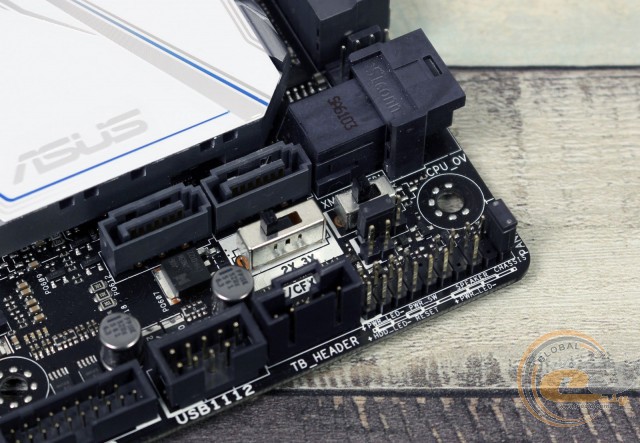

Отдельного внимания заслуживают два небольших переключателя: «SLI/CFX» и «EZ_XMP». Первый из них имеет три положения и предназначен для переключения режимов работы технологий NVIDIA SLI и AMD CrossFireX. Второй служит для активации соответствующих XMP-профилей оперативной памяти.

ASUS X99-DELUXE II

ASUS X99-DELUXE II

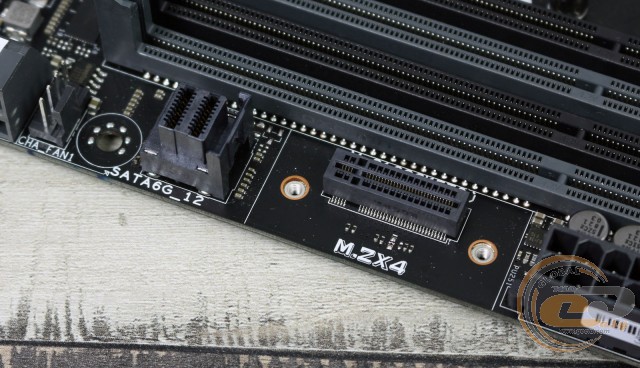

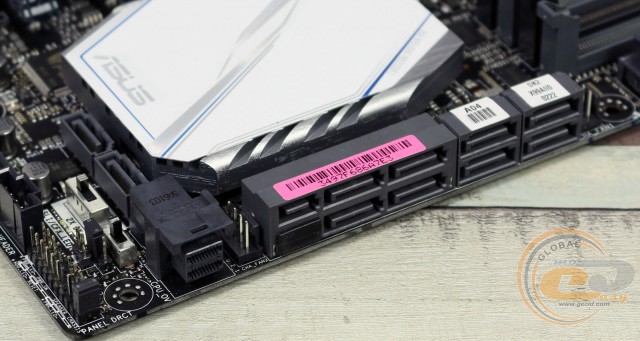

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с вертикальной ориентацией и максимальной пропускной способностью 32 Гбит/с (поддерживаются SSD-накопители форматов M.2 2242, 2260 и 2280), восемью портами SATA 6 Гбит/с, одним SATA Express, который совместим с двумя SATA 6 Гбит/с, а также двумя U.2. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

ASUS X99-DELUXE II

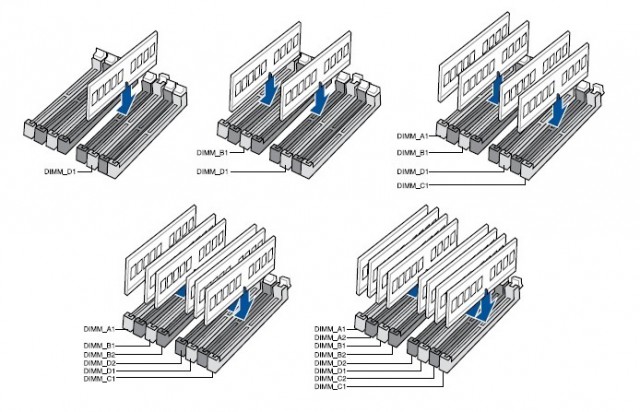

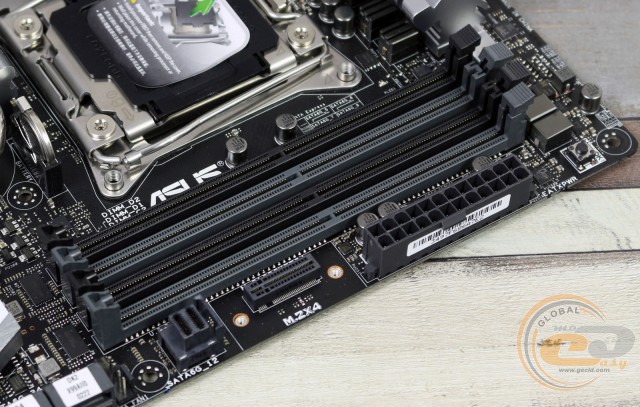

ASUS X99-DELUXE II оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

ASUS X99-DELUXE II

Поддерживаются планки, работающие на частотах до 3333 МГц. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим расположенную на правой стороне печатной платы кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

ASUS X99-DELUXE II

ASUS X99-DELUXE II

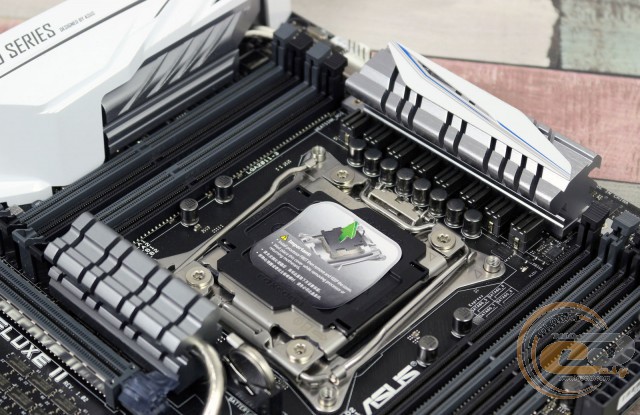

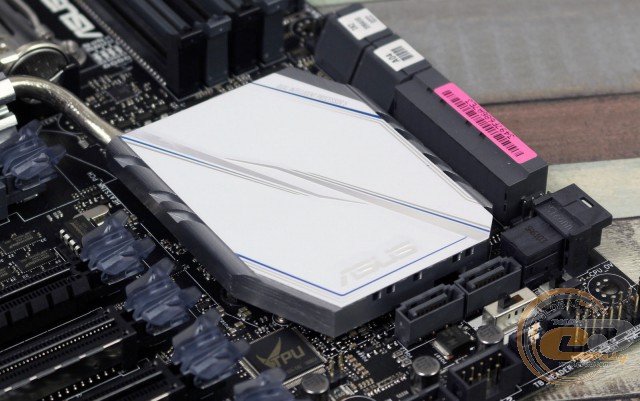

Система охлаждения рассматриваемой новинки состоит из четырех основных алюминиевых радиаторов, разбитых на пары, каждая из которых соединена между собой тепловой трубкой. Один радиатор установлен непосредственно на чипсете Intel X99 и соединен со вспомогательным радиатором в центре, который лишен термоинтерфейса не обратной стороне. Вторая пара работает по аналогичной схеме: радиатор в верхней части накрывает полевые транзисторы и посредством тепловой трубки отводит часть тепла на дополнительный элемент за DIMM-слотами. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33°C (при разгоне 33°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 44°C (при разгоне 46,1°C);
  • центральный радиатор – 33,1°C (при разгоне 33,2°C);
  • дроссели подсистемы питания процессора – 51,5°C (при разгоне 55,6°C).

Полученные результаты являются не только очень хорошими, но и к тому же более низкими, чем при тестировании ASUS X99-DELUXE.

ASUS X99-DELUXE II

ASUS X99-DELUXE II

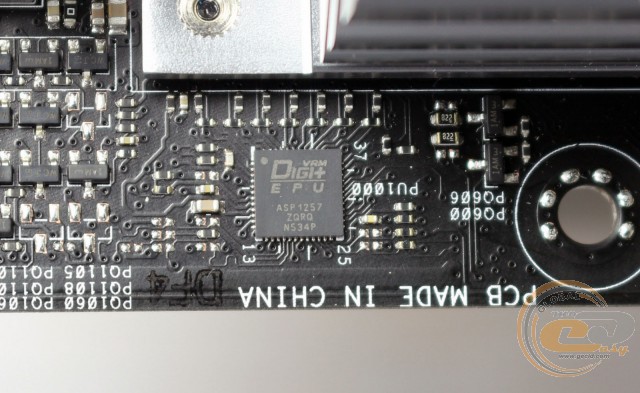

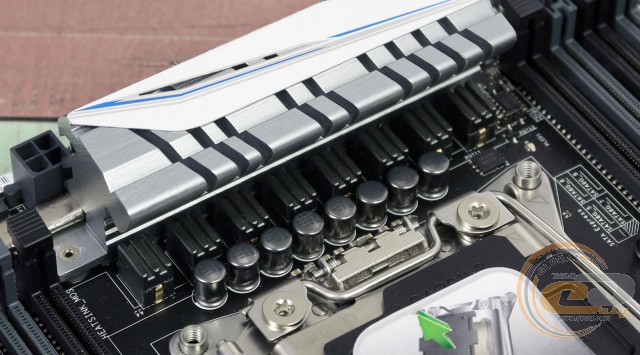

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1257. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS X99-DELUXE II

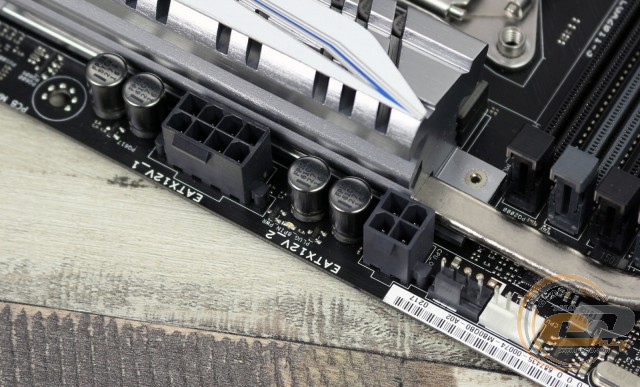

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактные), что позволит вам избежать каких-либо ограничений во время экстремального разгона. Отметим, что ASUS X99-DELUXE лишена дополнительного 4-контактного разъема питания.

ASUS X99-DELUXE II

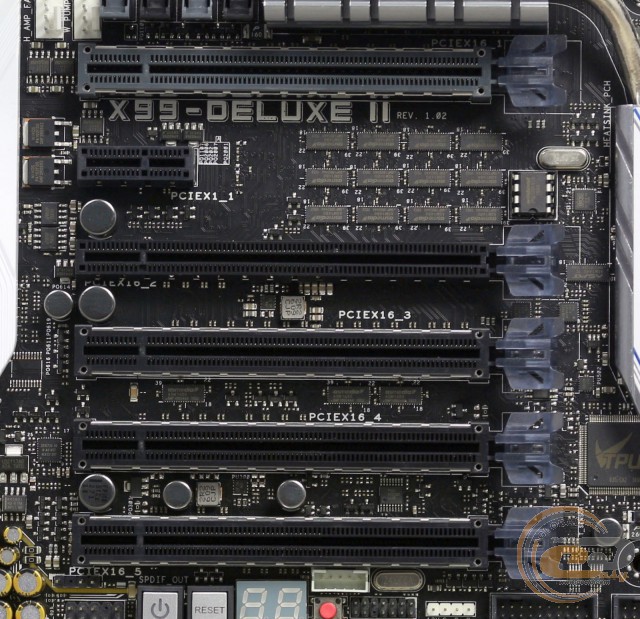

Для расширения функциональности тестируемой материнской платы есть шесть слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16;
  4. PCI Express 3.0 x16;
  5. PCI Express 3.0 x16;
  6. PCI Express 3.0 x16.

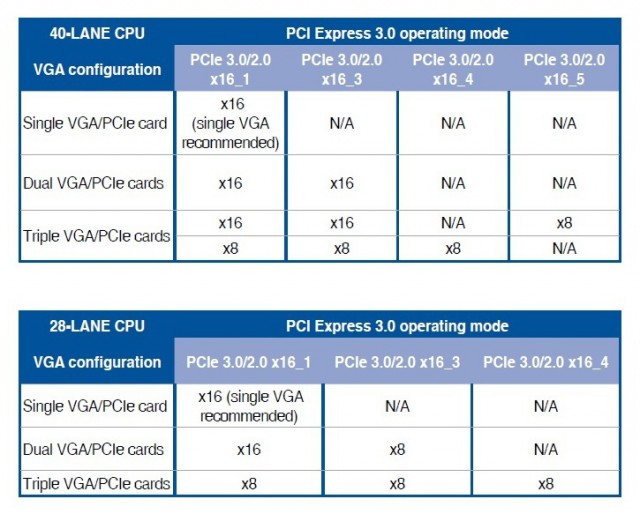

Для установки графических ускорителей в распоряжении пользователя имеются 4 слота PCI Express 3.0 x16, которые подключены к процессору и делят между собой 40 либо 28 линий, в зависимости от установленной модели CPU. Линии могут распределяться по одной из следующих схем.

ASUS X99-DELUXE II

В свою очередь слоты PCI Express 2.0 x16 и PCI Express 2.0 x1 могут быть использованы для других плат расширения. В связи с недостатком свободных чипсетных линий, а также наличием достаточно большого количества контроллеров на материнской плате, присутствуют следующие ограничения по одновременному использованию портов и разъемов:

  • Слот расширения PCI Express 3.0 x16 («PCIEX16_3») делит пропускную способность с интерфейсами M.2 и одним из U.2 («U.2_2»). По умолчанию он функционирует в режиме x16, если используется процессор с 40 линиями PCIe. При установке модели с 28 линиями он работает максимум в режиме x8.
  • Слот расширения PCI Express 3.0 x16 («PCIEX16_5») делит пропускную способность с одним из портов U.2 («U.2_1»). По умолчанию он функционирует в режиме x4, если установлен накопитель в U.2.
  • Слот расширения PCI Express 3.0 x16 («PCIEX16_4») делит пропускную способность с одним из портов U.2 («U.2_1»). По умолчанию он отключен, если установлен накопитель в U.2 и используется ЦП с 28 линиями PCIe.
  • Слот расширения PCI Express 2.0 x16 («PCIEX16_2») делит пропускную способность с двумя портами USB 3.0 на интерфейсной панели («USB3_34») и USB 3.1 («USB3.1_EA34»). Соответственно, его пропускная способность ограничена двумя линиями по умолчанию.
