Обзор и тестирование материнской платы ASUS X99-E: доступная роскошь

Нет сомнений в том, что все энтузиасты хорошо знакомы с мощными и недешевыми процессорами Intel Broadwell-E для платформы Socket LGA2011-v3, которые привлекают своей высочайшей производительностью. Однако желающие собрать себе систему с одним из таких решений сталкиваются не только с высокой ценой самого процессора, но и материнских плат на Intel X99, стоимость которых может легко превышать $500.

ASUS X99-E

Приятно, что компания ASUS решила не ограничивать свой модельный ряд исключительно флагманскими материнскими платами. И наряду с более дорогими решениями представила в мае 2016 года версию ASUS X99-E, которая стала самой младшей моделью в линейке. На момент подготовки обзора ее без проблем можно найти в продаже за $280 – 300. Давайте же разберемся, какие возможности вы получите и в каких ситуациях стоит доплатить за более дорогие модели.

Спецификация

Производитель и модель

ASUS X99-E

Чипсет

Intel X99

Процессорный разъем

Socket LGA2011-v3

Поддерживаемые процессоры

Intel Core i7 семейств Intel Haswell-E и Intel Broadwell-E

Поддержка памяти

8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-3200 МГц

Слоты расширения

3 x PCI Express 3.0 x16

40 линий

28 линий

х16

х16+х16

х16+х16+х8

х16

х16+х8

х16+х8+х4

2 х PCI Express 2.0 x1

Дисковая подсистема

1 х M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110)

8 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 x SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная на основе Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 х 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние интерфейсы

1 x PS/2 Combo

1 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

4 x USB 2.0

5 x аудиопортов

1 х оптический S/PDIF Out

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х Thunderbolt

1 x COM

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбит

PnP, DMI 2.7, WfM 2.0, SM BIOS 3.0, ACPI 5.0

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS X99-E ASUS X99-E

Материнская плата ASUS X99-E поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик, ключевые преимущества каждого системного узла и упоминание о возможности активации подарка для новичков World of Warships.

ASUS X99-E

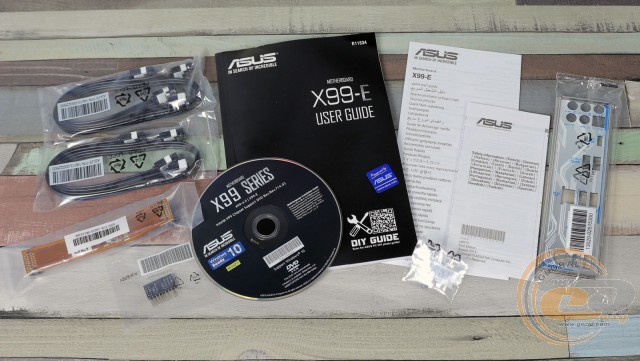

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • четыре кабеля SATA;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мостик 2-Way NVIDIA SLI;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS X99-E

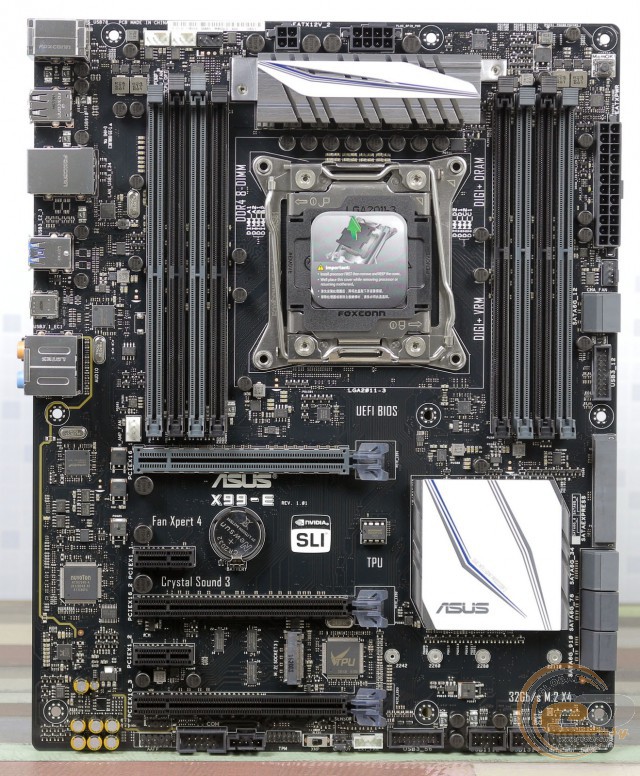

С ASUS X99-E сложилась достаточно интересная ситуация. С одной стороны, нельзя назвать дешевой материнскую плату за $300, однако в своем классе устройств она является сравнительно доступным решением. И именно в угоду экономии в данном случае мы не видим защитного кожуха над интерфейсной панелью, дополнительного радиатора, работающего в паре с основным на полевых транзисторах, или защитного кожуха на аудиокодеке, хотя все вышеперечисленное есть у чуть более дорогой ASUS X99-A. В остальном же дизайн и компоновка набортных элементов просто отличные: используется весьма удачное сочетание черной печатной платы формата ATX с белыми радиаторами, а также удобное расположение всех ключевых компонентов.

ASUS X99-E

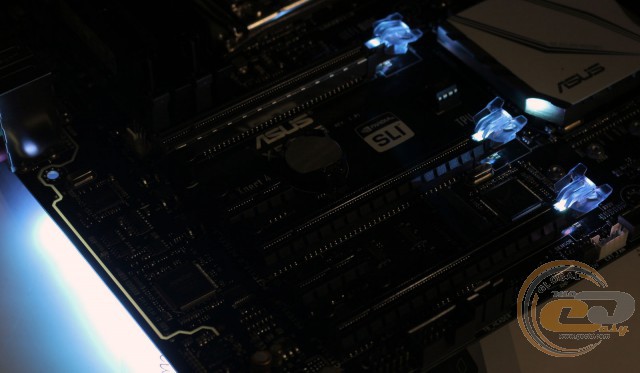

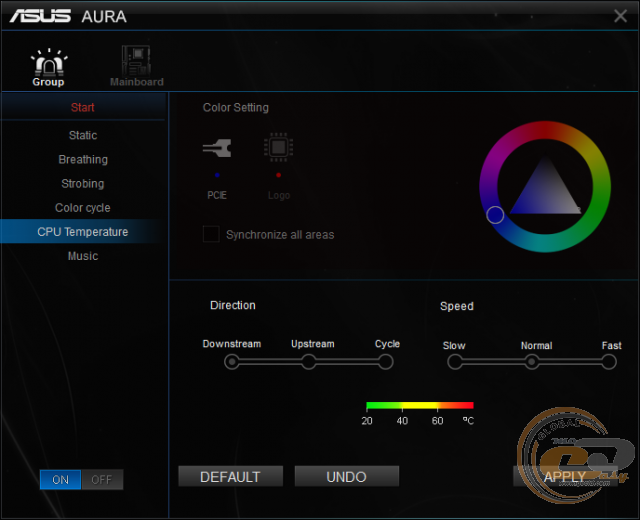

Никуда не делся приятный бонус в виде оригинальной системы иллюминации ASUS AURA, регулировать параметры которой можно в комплектном ПО.

ASUS X99-E

Настройке поддаются две зоны материнской платы. При этом иллюминация может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С. А если у вас есть несколько продуктов с системой подсветки ASUS AURA, то работу их иллюминации можно синхронизировать.

ASUS X99-E

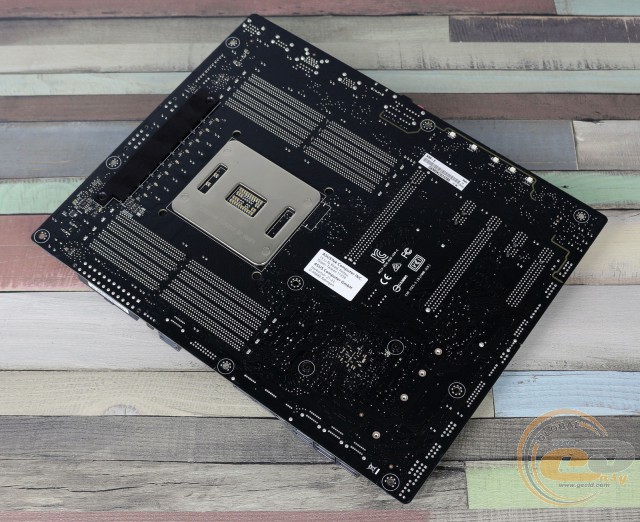

Перевернув устройство, мы видим традиционную опорную пластину процессорного разъема и дополнительный радиатор, отвечающий за отвод излишков тепла от компонентов подсистемы питания. Также отметим тот факт, что оба основных радиатора надежно зафиксированы при помощи винтов, которые обеспечивают лучшую прижимную силу, чем пластиковые клипсы.

ASUS X99-E

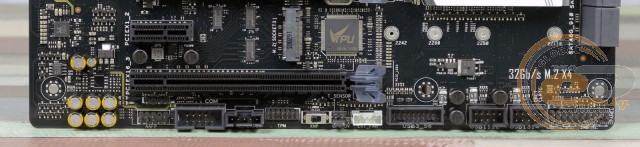

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, S/PDIF Out, порты COM и TPM, колодка «TB_HEADER» для реализации интерфейса Thunderbolt, колодка подключения фронтальной панели и переключатель «EZ_XMP», который служит для активации соответствующих XMP-профилей оперативной памяти. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех внешних. Что же касается USB 3.0, то их также восемь: четыре внешних и четыре внутренних. За работу пяти из них отвечает чипсет, тогда как еще три реализованы силами контроллера ASMedia ASM1074.

ASUS X99-E

ASUS X99-E

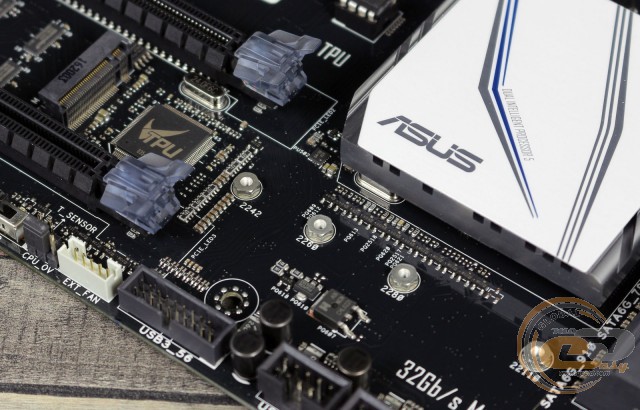

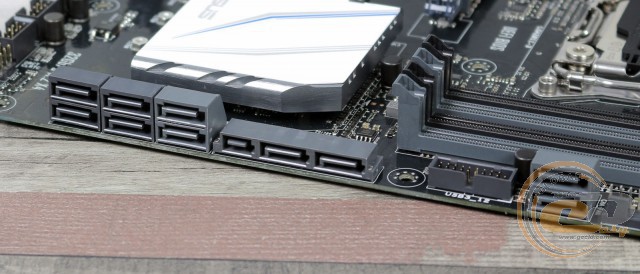

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с максимальной пропускной способностью 32 Гбит/с (поддерживаются SSD-накопители форматов M.2 2242, 2260, 2280 и 22110, но только в режиме PCIe), восемью портами SATA 6 Гбит/с и одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. В связи с недостатком свободных чипсетных линий одновременная работа интерфейса M.2 Socket 3 и одного из слотов расширения PCI Express 3.0 x16 (на схеме «PCIe x16_3») невозможна.

ASUS X99-E

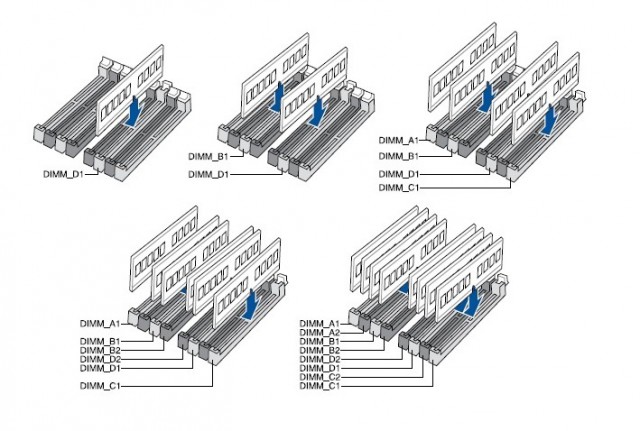

ASUS X99-E оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

ASUS X99-E

Поддерживаются планки, работающие на частотах до 3200 МГц. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим расположенную на правой стороне печатной платы колодку для подключения выносной панели с портами USB 3.0 и кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

ASUS X99-E

ASUS X99-E

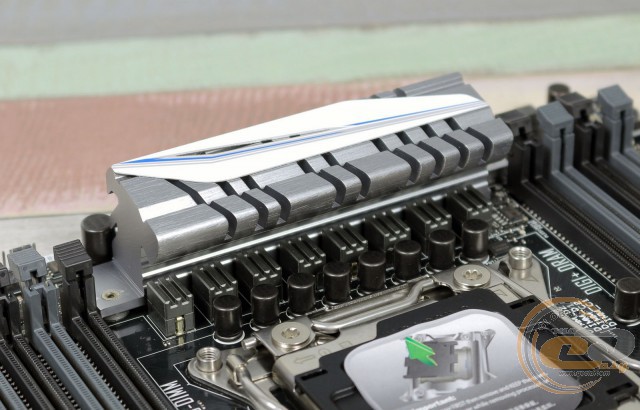

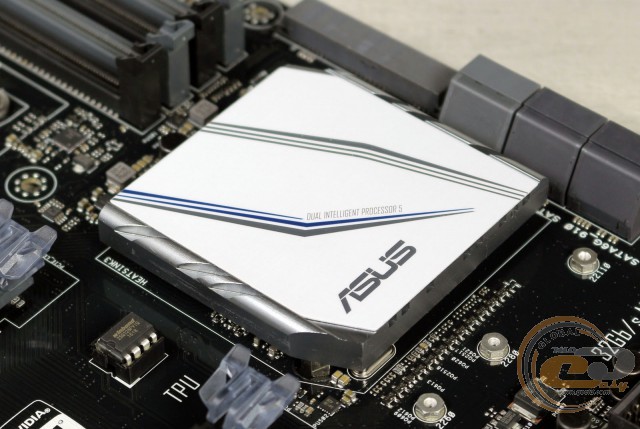

Система охлаждения рассматриваемой модели состоит из двух основных алюминиевых радиаторов. Один установлен непосредственно на чипсете Intel X99, тогда как второй отвечает за охлаждение полевых транзисторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,1°C (при разгоне − 33,8°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 54,2°C (при разгоне − 55,9°C);
  • дроссели подсистемы питания процессора – 63,4°C (при разгоне − 65,2°C).

Полученные результаты можно смело охарактеризовать как очень хорошие, поэтому у вас будет достаточный запас до критических значений при разгоне.

ASUS X99-E

ASUS X99-E

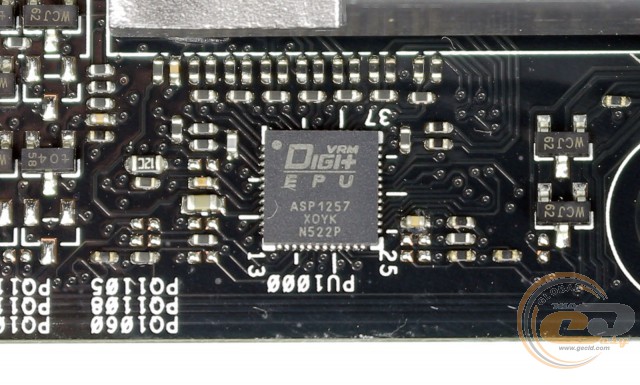

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1257. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактный), что позволит вам избежать каких-либо ограничений во время экстремального разгона.

ASUS X99-E

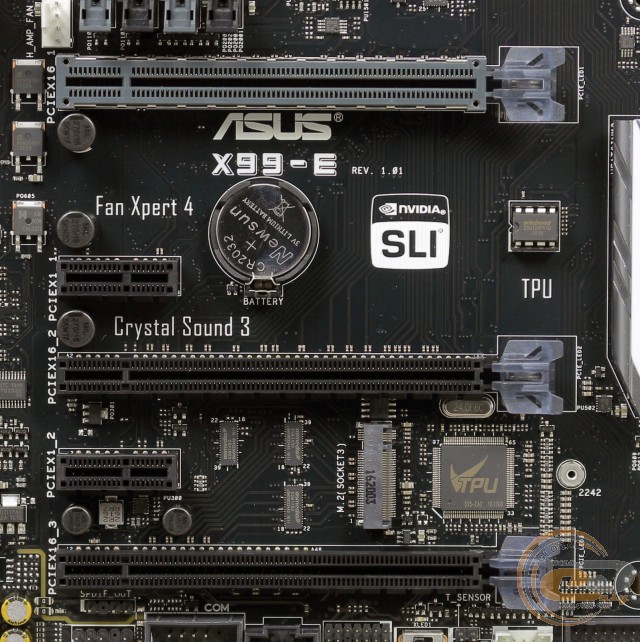

Для расширения функциональности тестируемой материнской платы есть пять слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16.

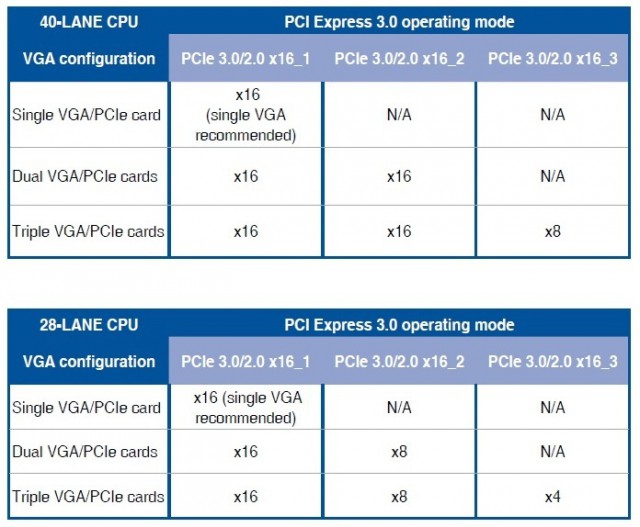

Для установки графических ускорителей в распоряжении пользователя имеются 3 слота PCI Express 3.0 x16, которые подключены к процессору и делят между собой 40 либо 28 линий, в зависимости от установленной модели CPU. Линии могут распределяться по одной из следующих схем.

ASUS X99-E

В свою очередь слоты PCI Express 2.0 x1 могут быть использованы для других плат расширения.

ASUS X99-E

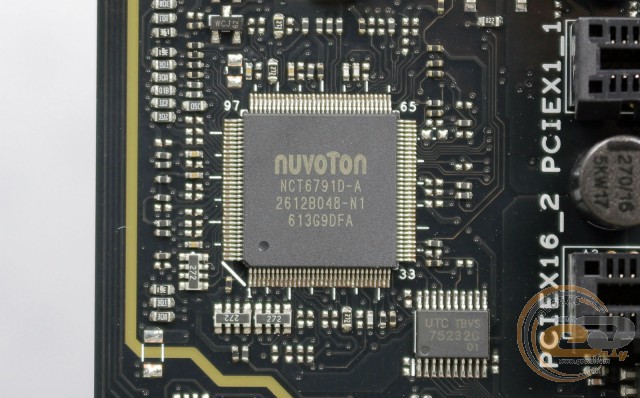

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D-A, которая управляет работой системных вентиляторов, портом COM и обеспечивает мониторинг.

ASUS X99-E

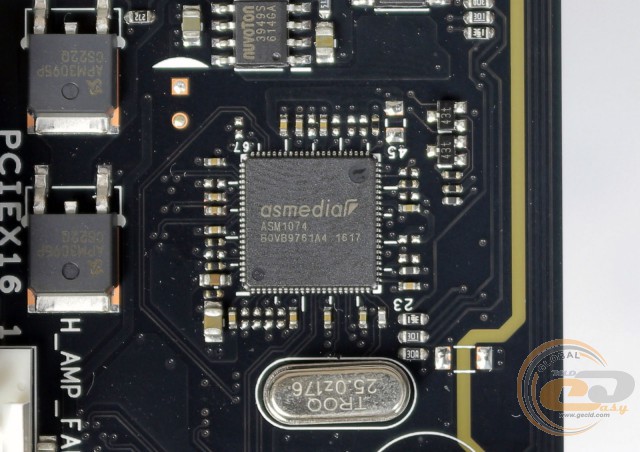

Работа трех портов USB 3.0 реализована при помощи контроллера ASMedia ASM1074.
