Обзор и тестирование материнской платы ASUS X99-M WS: мощность в миниатюре

Любители сборки высокопроизводительных систем в компактных корпусах не остаются без материнских плат даже при освоении платформы Socket LGA2011-v3. Например, в арсенале компании ASUS присутствует флагманская модель ASUS X99-M WS, основанная на чипсете Intel X99, о которой мы и поговорим в данном обзоре.

ASUS X99-M WS

Она выпускается в формате microATX и сочетает отличные функциональные возможности с поддержкой беспроводных интерфейсов и стильным дизайном. Также отметим поддержку большого количества процессоров, начиная с Intel Broadwell-E, пришедшим на смену Intel Haswell-E, и заканчивая мощными серверными решениями серий Intel Xeon E5-1600 v3, Xeon E5-1600 v4, Xeon E5-2600 v3 и Xeon E5-2600 v4. Однако и стоит данная модель не мало. Давайте же выясним, соответствует ли цена порядка $340 ее возможностям.

Спецификация

Производитель и модель

ASUS X99-M WS

Чипсет

Intel X99

Процессорный разъем

Socket LGA2011-v3

Поддерживаемые процессоры

Intel Core i7 семейства Intel Haswell-E, Intel Broadwell-E, Intel Xeon E5-1600 v3 / v4, Intel Xeon E5-2600 v3 / v4

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ

Intel Core i7: DDR4-3200 МГц (Non-ECC, Un-buffered)

Intel Xeon: DDR4-2133 МГц (ECC, Register / Un-buffered)

Слоты расширения

3 x PCI Express 3.0 x16

40 линий

28 линий

х16

х16+х16

х16+х16+х8

х16

х16+х8

х16+х8+х4

1 х PCI Express 2.0 x1

Дисковая подсистема

1 х M.2 Socket 3 (M.2 2260, M.2 2280)

8 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218LM (10/100/1000 Мбит/с)

1 x Intel WGI210AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; до 1300 Мбит/с)

Bluetooth

4.0

Звуковая подсистема

8-канальная на основе Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

2 х 8-контактных разъема питания ATX12V

1 x 6-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние интерфейсы

1 x PS/2 Combo

2 x RJ45

4 x USB 3.0

2 х USB 3.1

2 x USB 2.0

5 x аудиопортов

1 х оптический S/PDIF Out

1 х кнопка «USB BIOS Flashback»

3 х разъема для комбинированной антенны Wi-Fi и Bluetooth

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x COM

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбит

PnP, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор,

размеры

microATX

244 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS X99-M WS ASUS X99-M WS

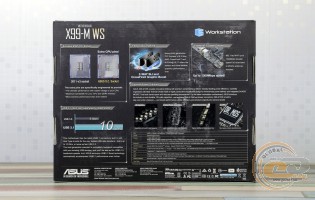

Материнская плата ASUS X99-M WS поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS X99-M WS

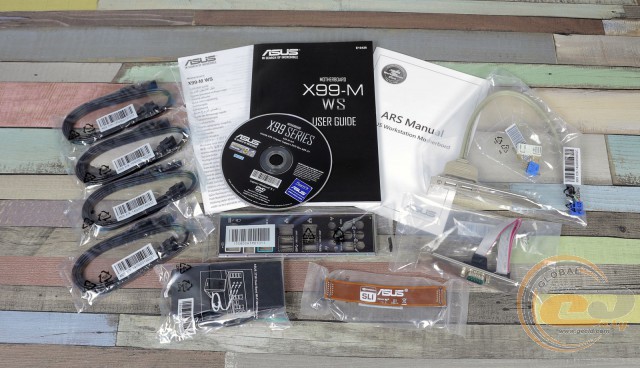

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • восемь кабелей SATA;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мостик 2-Way NVIDIA SLI;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • выносную панель с портом COM;
  • выносную панель с портами USB 2.0;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS X99-M WS

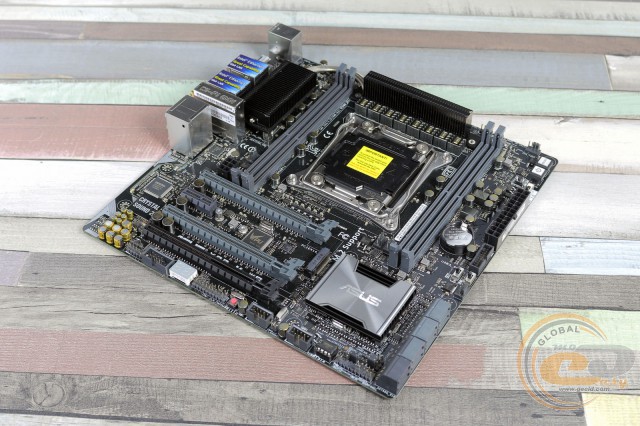

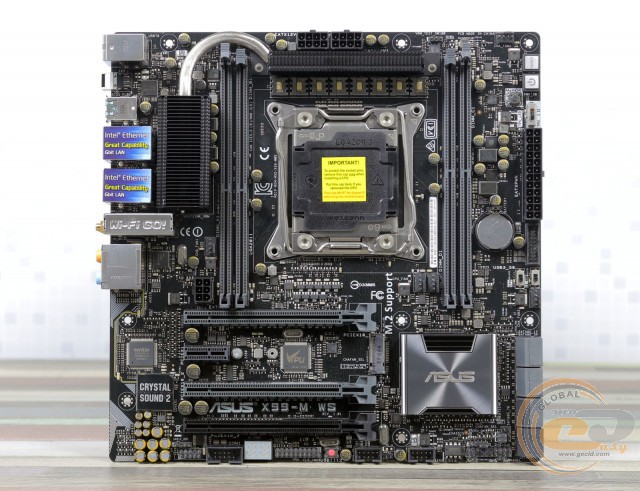

Достав из коробки само устройство, пользователь увидит компактную печатную плату черного цвета формата microATX (244 х 244 мм), которая радует глаз приятным оформлением в серебристых тонах. Традиционно отметим очень удачный дизайн радиатора на чипсете, который является одновременно стильным и достаточно строгим элементом.

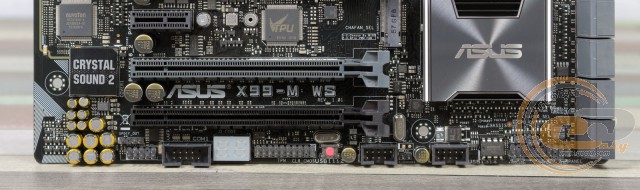

Говоря о компоновке и удобстве сборки системы, стоит отметить весьма плотное расположение портов и разъемов в нижней части материнской платы, однако это не является недостатком, а лишь указывает на ее высокие функциональные возможности.

ASUS X99-M WS

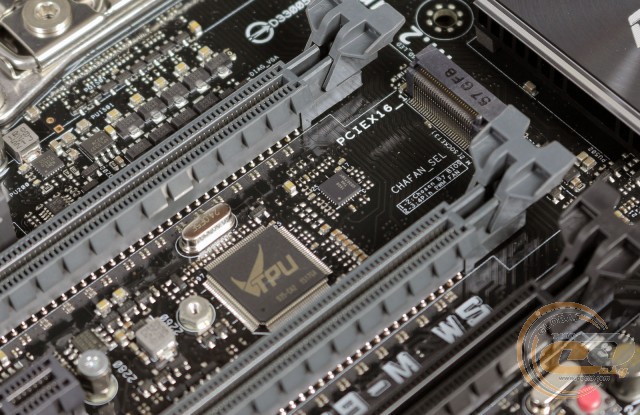

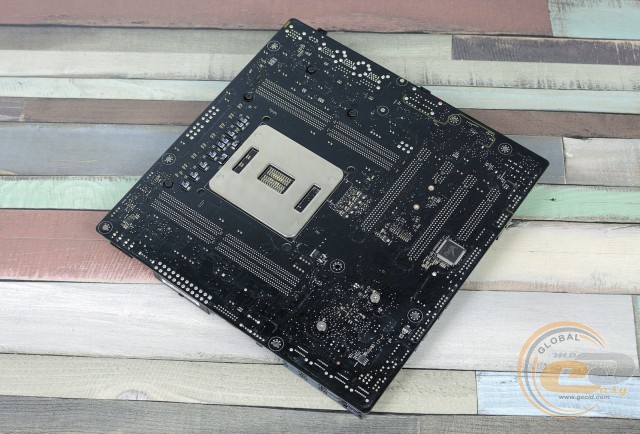

Обратная сторона печатной платы привлекает внимание не только традиционной опорной пластиной процессорного разъема, но и чипом TPU, не уместившимся на лицевой стороне.

ASUS X99-M WS

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, S/PDIF Out, порты COM и TPM, колодка подключения фронтальной панели, диагностический LED-индикатор, кнопка сброса CMOS, а также разъемы подключения термодатчика и DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса). Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних.

ASUS X99-M WS

ASUS X99-M WS

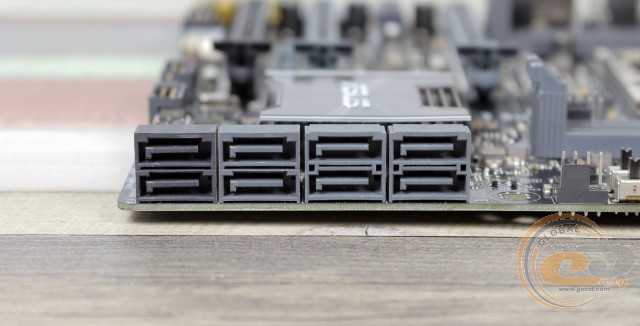

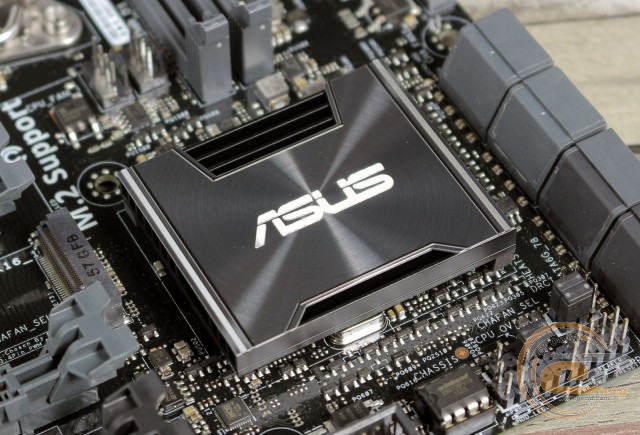

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с максимальной пропускной способностью 32 Гбит/с (поддерживаются SSD-накопители форматов M.2 2260 и 2280) и восемью портами SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

ASUS X99-M WS

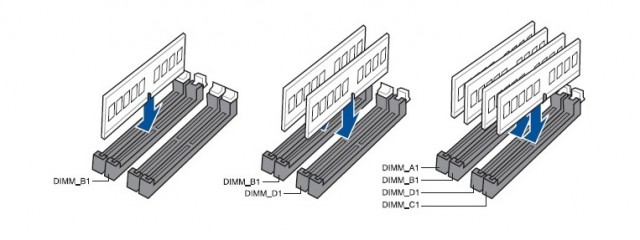

ASUS X99-M WS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

ASUS X99-M WS

Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач. Что же касается частоты и типа поддерживаемой памяти, то она зависит от модели установленного процессора: для Intel Core i7 подойдут модули с частотой до DDR4-3200 МГц (Non-ECC, Un-buffered), тогда как для серверных CPU линеек Intel Xeon можно использовать лишь стандарт DDR4-2133 МГц (ECC, Register / Un-buffered).

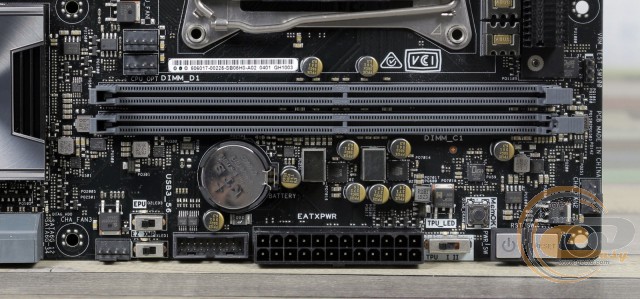

Отдельно отметим большое количество управляющих элементов на правой стороне печатной платы, а именно кнопки «Включение», «Перезагрузка» и «MemOK!», переключатель «EZ XMP», который служит для активации соответствующих Intel XMP-профилей оперативной памяти, а также переключатели «TPU» и «EPU». Первый имеет три положения: «Выкл.», «I» (автоматический разгон системы при помощи увеличения множителя) и «II» (автоматический разгон при помощи увеличения частоты системной шины и процессорного множителя). Второй тумблер имеет всего два положения и отвечает за активацию функции энергосбережения (EPU).

ASUS X99-M WS

ASUS X99-M WS

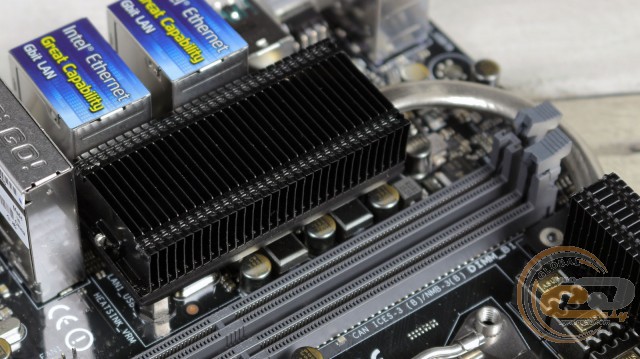

Система охлаждения рассматриваемой модели состоит из трех основных алюминиевых радиаторов. Один установлен непосредственно на чипсете Intel X99, тогда как два других, соединенных между собой тепловой трубкой, отвечают за охлаждение элементов подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,6°C (при разгоне − 33,9°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 44°C (при разгоне − 47,4°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 45,4°C (при разгоне − 48,4°C);
  • дроссели подсистемы питания процессора – 51,2°C (при разгоне − 54,3°C).

Полученные результаты можно смело охарактеризовать как очень хорошие, поэтому у вас будет достаточный запас до критических значений при разгоне.

ASUS X99-M WS

ASUS X99-M WS

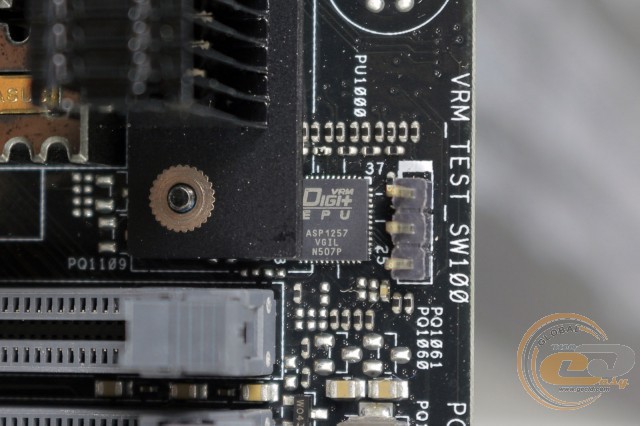

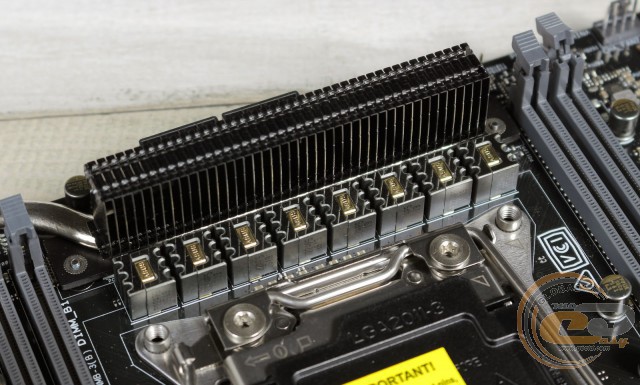

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1257. Еще 4 фазы используются подсистемы оперативной памяти. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы со сроком службы 12 000 часов при температуре 105°С (1,2 млн. часов при 65°С), микросхемы DrMOS и энергоэффективные дроссели с ферритовым сердечником (ASUS Beat Thermal Chokes).

ASUS X99-M WS

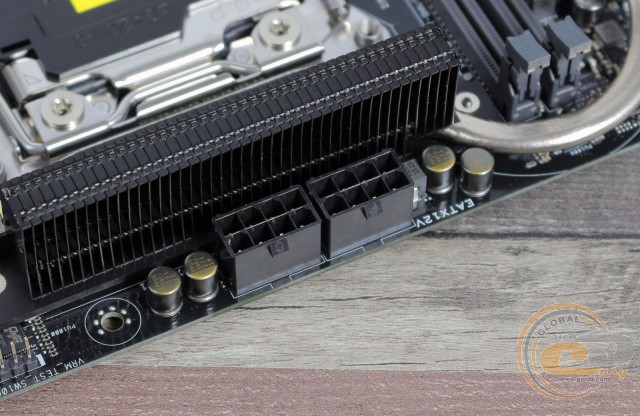

Для подачи напряжения питания предназначены основной 24-контактный и три дополнительных разъема (два 8- и один 6-контактный), что позволит вам избежать каких-либо ограничений во время экстремального разгона процессора и видеокарт.

ASUS X99-M WS

Для расширения функциональности тестируемой материнской платы есть четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 3.0 x16;
  4. PCI Express 3.0 x16.

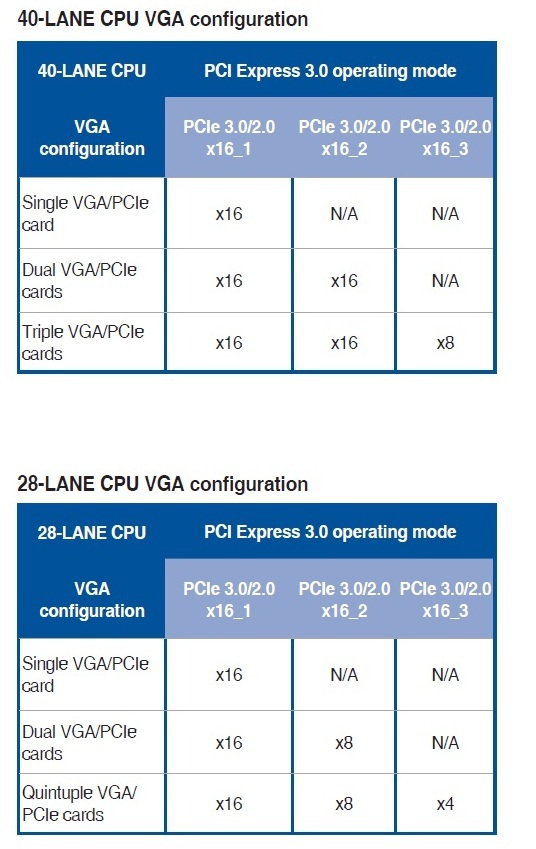

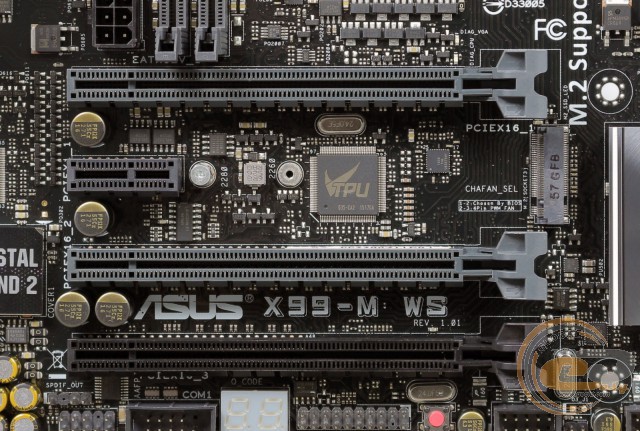

Для установки графических ускорителей в распоряжении пользователя имеется три слота PCI Express 3.0 x16, которые подключены к процессору и делят между собой 40 либо 28 линий, в зависимости от установленной модели CPU. Линии могут распределяться по одной из следующих схем.

ASUS X99-M WS

Если вы захотите установить пару видеокарт по схеме х16+х16, то для этого необходимо использовать слоты серого цвета, а значит, видеокарты с трехслотовым кулером подключить не получится. Хотя вряд ли кто-то будет покупать материнскую плату формата microATX для установки пары таких крупных видеоускорителей.
