Обзор и тестирование материнской платы ASUS Z170-E

Материнские платы среднего уровня формата ATX на флагманском чипсете Intel Z170 представляют, пожалуй, наибольший интерес для пользователей, собирающих домашний ПК с хорошими функциональными возможностями и с заделом на будущее. На текущий момент возможность разгона процессоров с разблокированным множителем в большинстве своем предлагают модели на Intel Z170, да и поддержку мультиграфических связок AMD CrossFire и NVIDIA SLI также обеспечивают лишь они. Поэтому их выбор для данной категории пользователей может быть более целесообразным, чем шанс немного сэкономить на покупке версий на младших наборах системной логики.

ASUS Z170-E

Именно такой материнской платой и является ASUS Z170-E. Она получила достаточно современное оснащение, которое выгодно дополнено возможностью разгона и хорошей конфигурацией интерфейсной панели. При этом ее ценник чуть ниже, чем у рассмотренной нами ранее модели ASUS Z170-A, поэтому будет интересно сравнить их возможности:



ASUS Z170-E

ASUS Z170-A

USB 3.1

внешние/внутренние

1 (USB 3.1 Type-C)/-

2 (USB 3.1 Type-C и USB 3.1 Type-A)/-

USB 3.0

внешние/внутренние

2/4

2/4

USB 2.0

внешние/внутренние

2/4

2/4

Оперативная память

4 x DIMM

до 64 ГБ 3466 МГц

4 x DIMM

до 64 ГБ 3400 МГц

PCIe 3.0 x16

3

3

PCIe x1

3

3

PCI

Нет

1

Схемы распределения линий PCIe

х16

х8+х8

x8+x8+x2

x16

 x8+x8

x8+x8+x4

SATA 6 Гбит/с

4

4

SATA Express

1

1

U.2

Нет

Нет

M.2

1

1

Thunderbolt

1

(разъем для подключения платы Thunderbolt)

1

(разъем для подключения платы Thunderbolt)

LAN

1

1

Аудио

Realtek ALC887

Realtek ALC892

Wi-Fi

Нет

Нет

Bluetooth

Нет

Нет

Фазы питания

6

10

Формат

ATX

ATX

Как видим, ASUS Z170-E является немного упрощенной версией ASUS Z170-A: она лишилась одного порта USB 3.1, слота PCI, а также имеет меньшее количество фаз питания и более доступный аудиокодек от Realtek. А теперь давайте перейдем непосредственно к ее обзору.

Спецификация

Производитель и модель

ASUS Z170-E

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3466 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x2)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110)

4 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный аудиокодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.0

1 х USB 3.1 Type-C

6 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х TPM

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 234 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS Z170-E ASUS Z170-E

Материнская плата ASUS Z170-E поставляется в картонной коробке со стильным оформлением в темных тонах, а также хорошим информационным наполнением, включающим в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS Z170-E

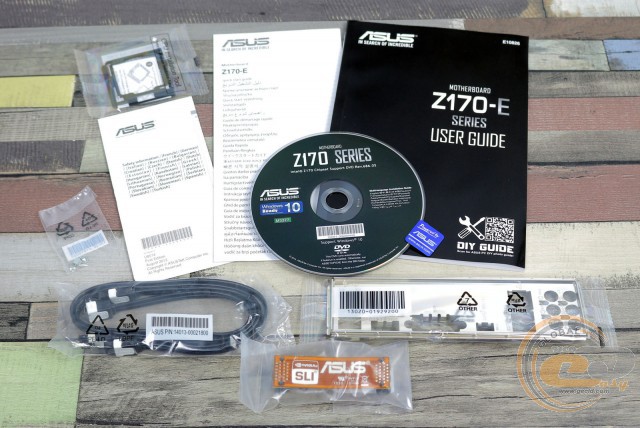

В коробке мы обнаружили хороший набор аксессуаров, а именно:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • два кабеля SATA;
  • набор ASUS Q-Connectors;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • мостик 2-Way NVIDIA SLI;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS Z170-E

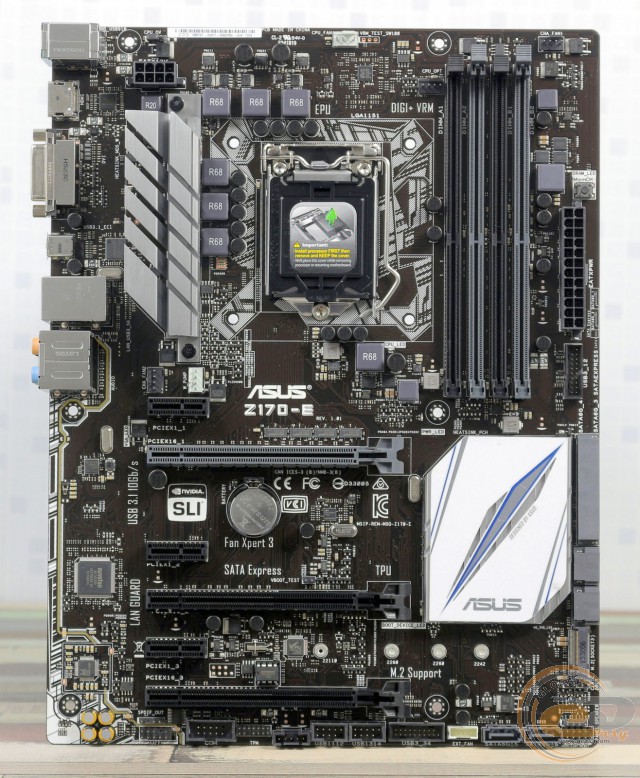

Материнская плата выполнена на печатной плате коричневого цвета формата ATX и выгодно отличается достаточно сдержанным дизайном с приятным оформлением чипсетного радиатора в белом цвете. В отличие от ASUS Z170-A, у данной модели отсутствует защитный кожух над интерфейсной панелью.

Говоря о компоновке и удобстве сборки системы, стоит упомянуть немного перегруженный различными интерфейсами нижний край текстолита, а также отсутствие крепежных отверстий по правому краю, что потребует большей осторожности при подключении находящихся там разъемов. В остальном же никаких претензий у нас не возникло, поскольку расположение всех элементов довольно удобное и продуманное.

ASUS Z170-E

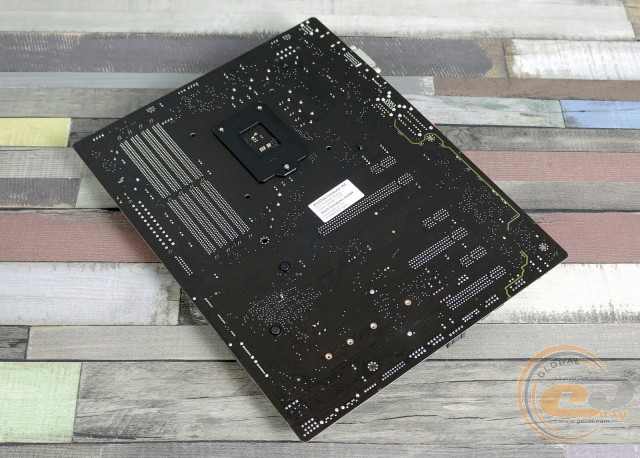

Взглянув на обратную сторону ASUS Z170-E, можно отметить стандартную опорную пластину процессорного разъема, пластиковые клипсы крепления радиатора на элементах подсистемы питания, а также винты, удерживающие чипсетный радиатор.

ASUS Z170-E

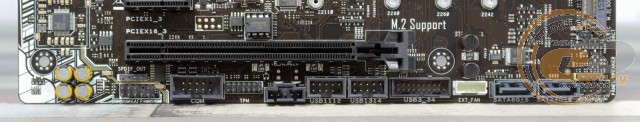

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порты TPM, COM и Thunderbolt, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. USB 3.0 также шесть: четыре внутренних и два внешних. Все порты функционируют благодаря чипсету.

ASUS Z170-E

ASUS Z170-E

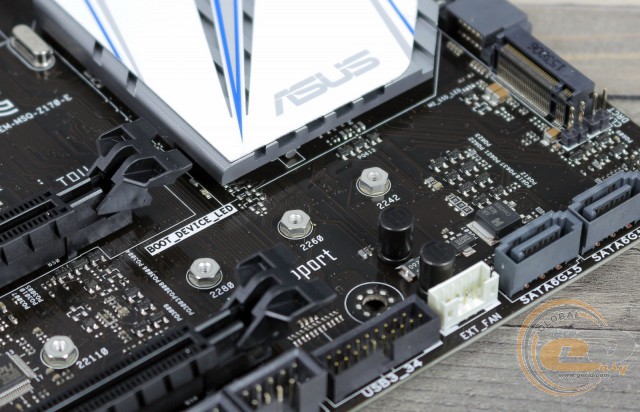

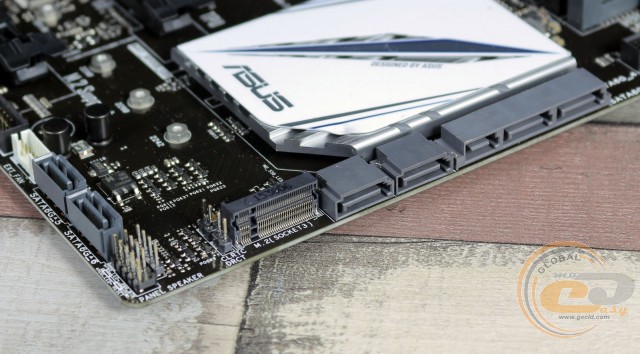

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110), четырьмя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. В режиме SATA может работать M.2 Socket 3 либо SATA Express, но не оба одновременно. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

ASUS Z170-E

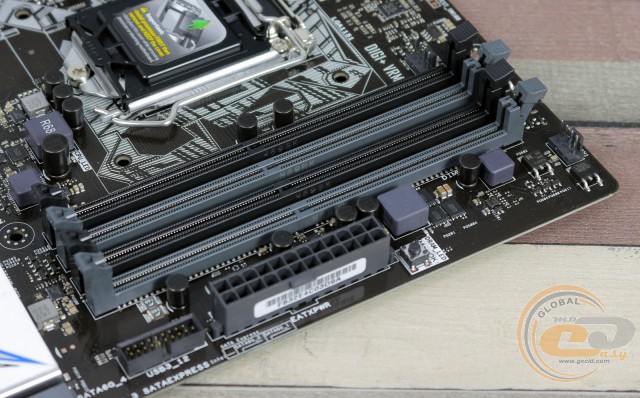

Системная плата ASUS Z170-E оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3466 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.0.

ASUS Z170-E

ASUS Z170-E

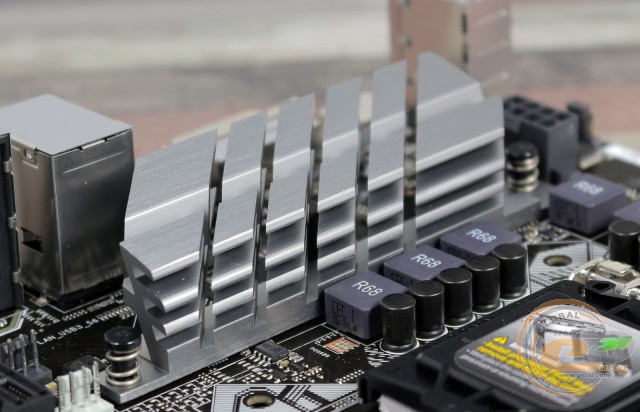

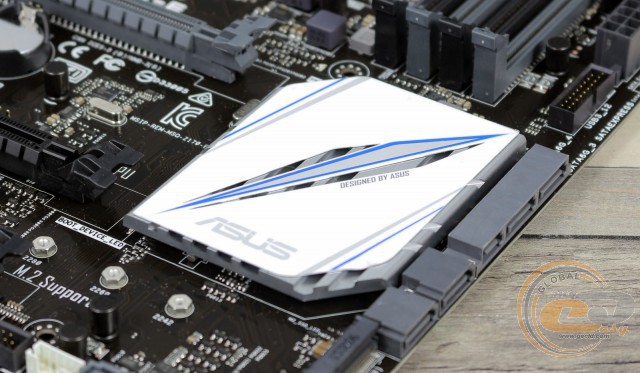

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,7°C (при разгоне − 31,7°C);
  • радиатор охлаждения элементов подсистемы питания – 60,2°C (при разгоне − 62,8°C);
  • дроссели подсистемы питания – 65,1°C (при разгоне − 70,1°C).

Полученные результаты явно указывают на хорошую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS Z170-E

ASUS Z170-E

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B. Элементная база материнской платы набрана при помощи качественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS Z170-E

Для расширения функциональности материнской платы ASUS Z170-E есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х2).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух видеокарт. Расположение слотов позволит без проблем подключить два адаптера с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

ASUS Z170-E

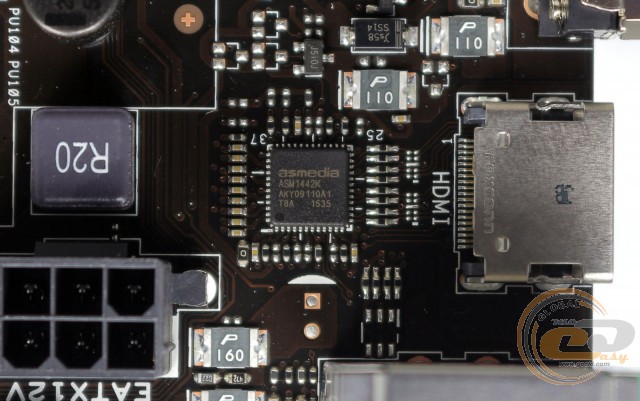

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS Z170-E

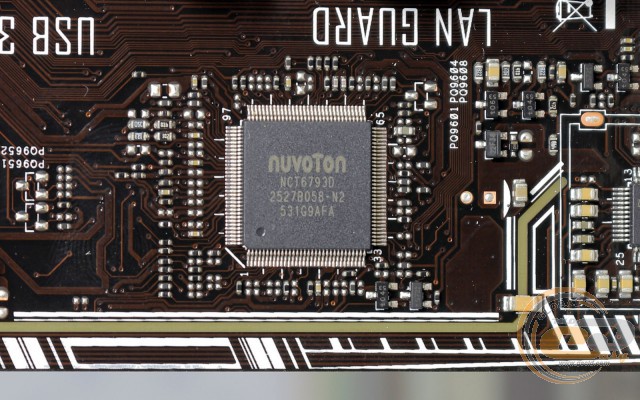

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг и управляет портами COM и PS/2.

ASUS Z170-E

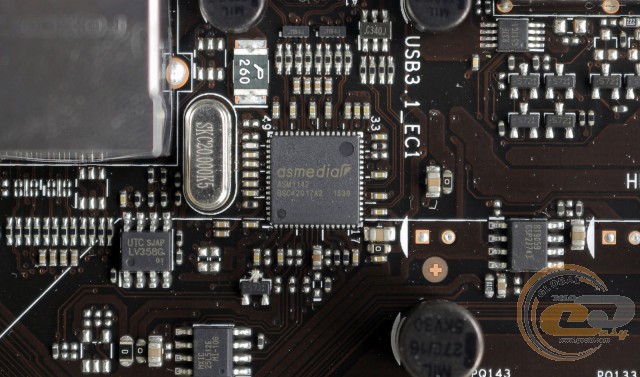

Корректная работа порта USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

ASUS Z170-E

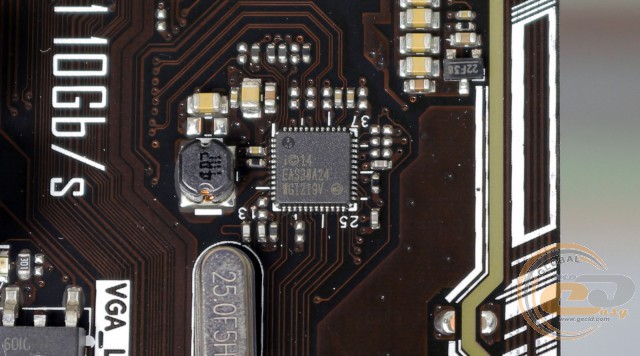

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита TurboLAN.

ASUS Z170-E

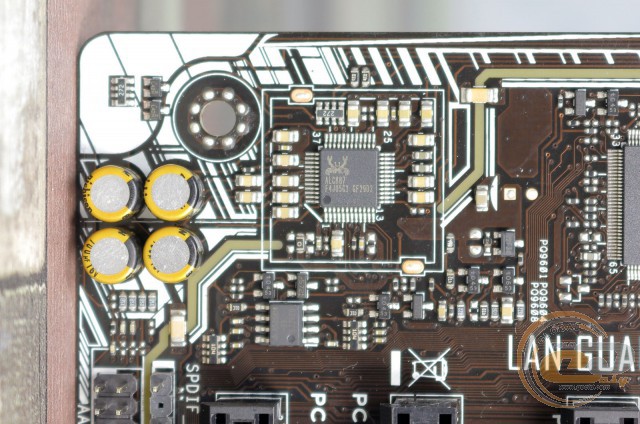

Звуковая подсистема с фирменным дизайном Crystal Sound 2 основана на 8-канальном HDA-кодеке Realtek ALC887. В его обвязке используются аудиоконденсаторы компании Nichicon для улучшения качества звучания. К тому же левый и правый аудиоканалы выполнены на разных слоях текстолита, что сопутствует минимизации перекрестных наводок, а сам звуковой тракт частично экранирован с помощью защитной полоски.

ASUS Z170-E

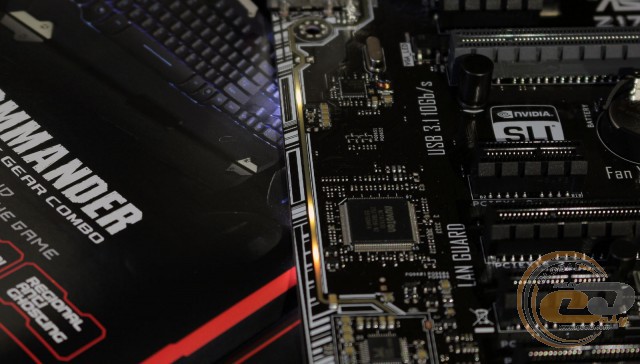

Отдельно отметим наличие подсветки, которая придется по душе обладателям корпусов с прозрачной боковой панелью.
