Обзор и тестирование материнской платы ASUS Z170-PRO

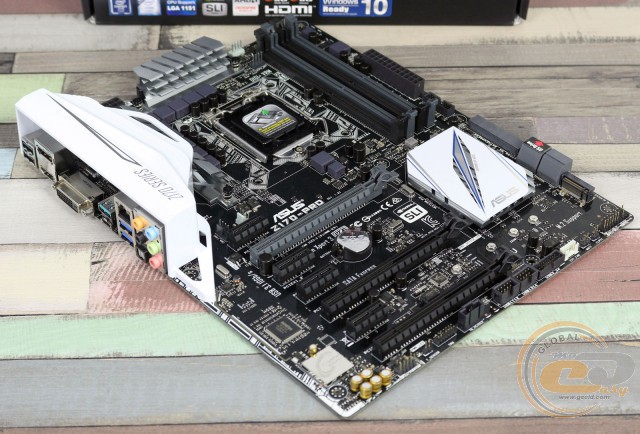

Взглянув на название модели ASUS Z170-PRO, вполне логично предположить, что индекс «PRO» указывает на отличное оснащение, высокое качество исполнения и не самую доступную стоимость. И данная материнская плата в полной мере соответствует этому описанию, так как может похвастать не только флагманскими характеристиками, но и хорошей комплектацией. Недостает ей лишь интегрированного двухполосного модуля беспроводных интерфейсов Wi-Fi и Bluetooth, однако при средней стоимости порядка $200 это вполне логично.

ASUS Z170-PRO

Спецификация материнской платы ASUS Z170-PRO:

Производитель и модель

ASUS Z170-PRO (1.03)

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой до 64 ГБ памяти с частотой вплоть до DDR4-3866 МГц

Слоты расширения

3 x PCI Express 3.0 x16 (х16 / х8+х8 / х8+х8+х4)

4 x PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel Z170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110)

4 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный аудиокодек Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 х DVI-D

1 x RJ45

2 x USB 3.0

2 x USB 2.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х Thunderbolt

1 х TPM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS Z170-PRO

ASUS Z170-PRO

Материнская плата ASUS Z170-PRO поставляется в картонной коробке со стильным оформлением в темных и белых тонах, а также с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS Z170-PRO

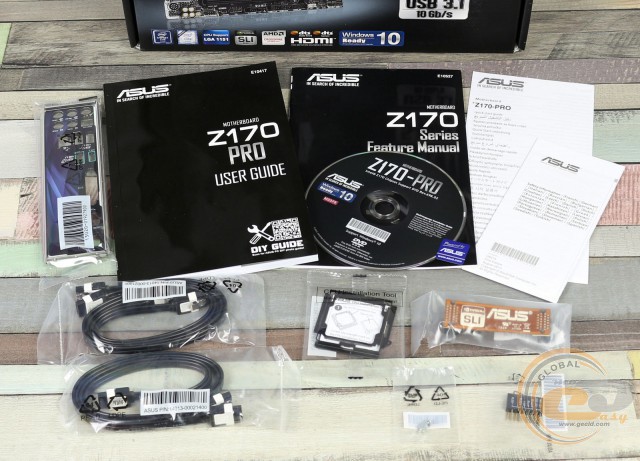

В коробке мы обнаружили хороший набор аксессуаров, а именно:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • четыре кабеля SATA;
  • набор ASUS Q-Connectors;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • мостик 2-Way NVIDIA SLI;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS Z170-PRO

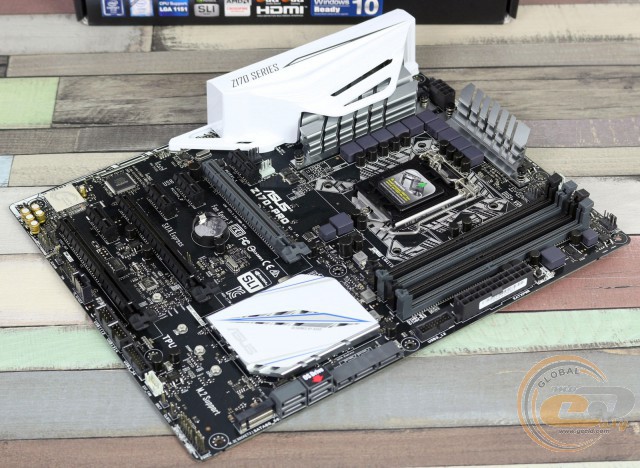

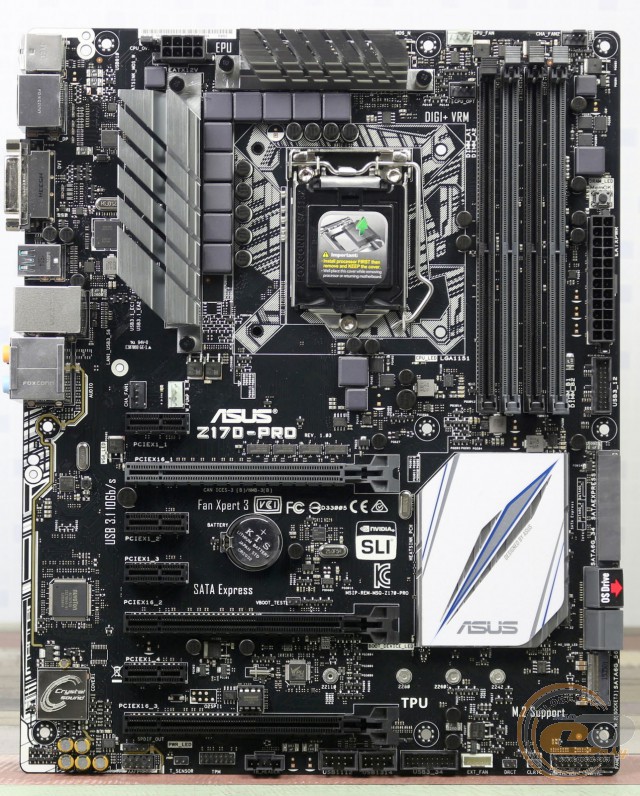

Новинка выполнена на печатной плате черного цвета формата ATX и выгодно отличается стильным оформлением в черно-белых оттенках. Отдельно отметим наличие защитного кожуха над интерфейсной панелью.

ASUS Z170-PRO

Говоря о компоновке и удобстве сборки системы, стоит упомянуть немного перегруженный различными интерфейсами нижний край текстолита. В остальном же никаких претензий у нас не возникло, поскольку расположение всех элементов довольно продуманно и удобно.

ASUS Z170-PRO

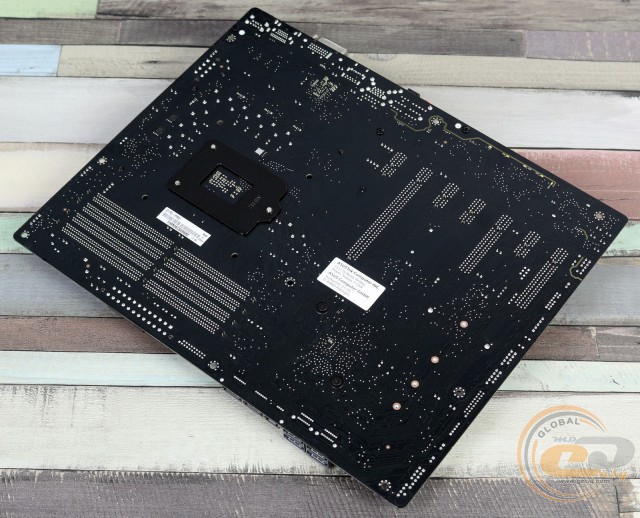

Взглянув на обратную сторону ASUS Z170-PRO, можно отметить стандартную опорную пластину процессорного разъема, пластиковые клипсы крепления радиаторов на элементах подсистемы питания, а также винты, удерживающие чипсетный радиатор.

ASUS Z170-PRO

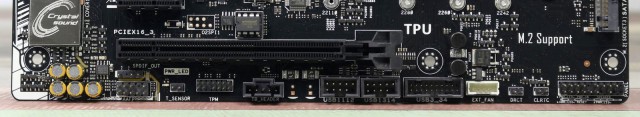

В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели; S/PDIF out; порты TPM и Thunderbolt; разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса), а также колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. USB 3.0 также шесть: четыре внутренних и два внешних. Все они функционируют благодаря чипсету.

ASUS Z170-PRO

ASUS Z170-PRO

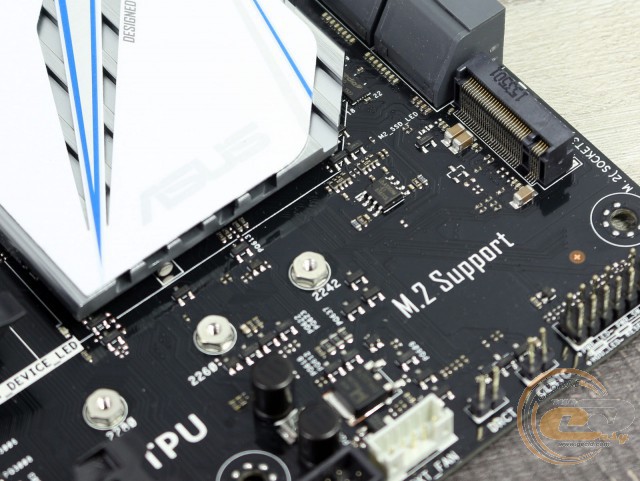

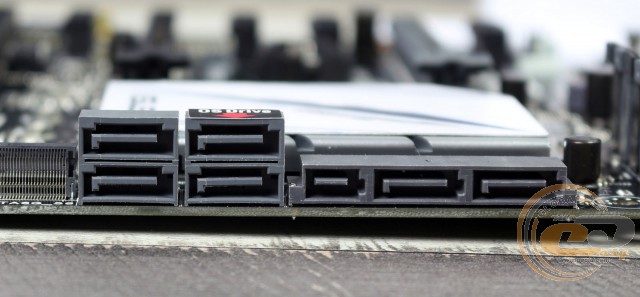

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110), четырьмя портами SATA 6 Гбит/с, а также SATA Express, который совместим с двумя SATA 6 Гбит/с. При этом интерфейсы M.2 Socket 3 и SATA Express совместно используют шину SATA, поэтому одновременно в SATA-режиме работать не могут.

ASUS Z170-PRO

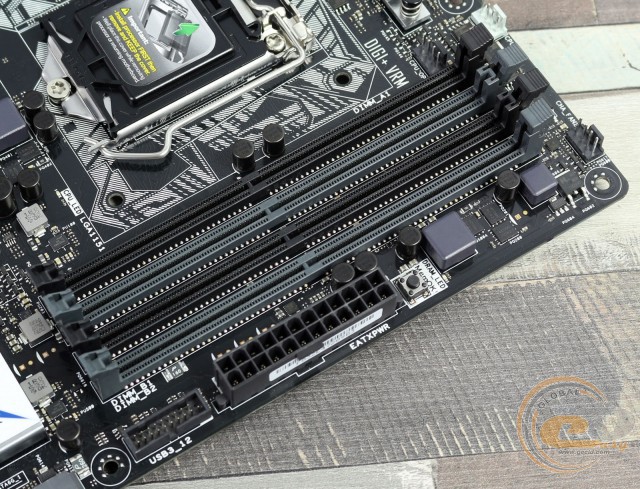

Системная плата ASUS Z170-PRO оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.0 и кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

ASUS Z170-PRO

ASUS Z170-PRO

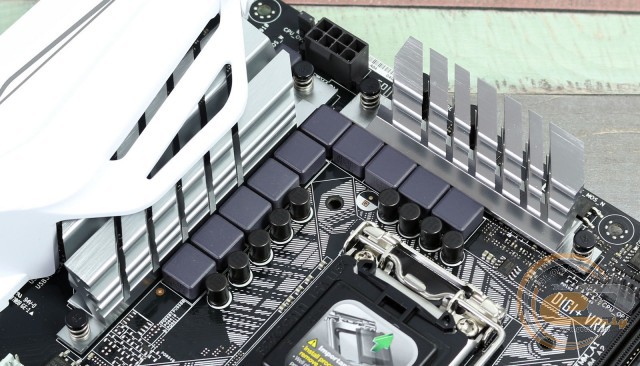

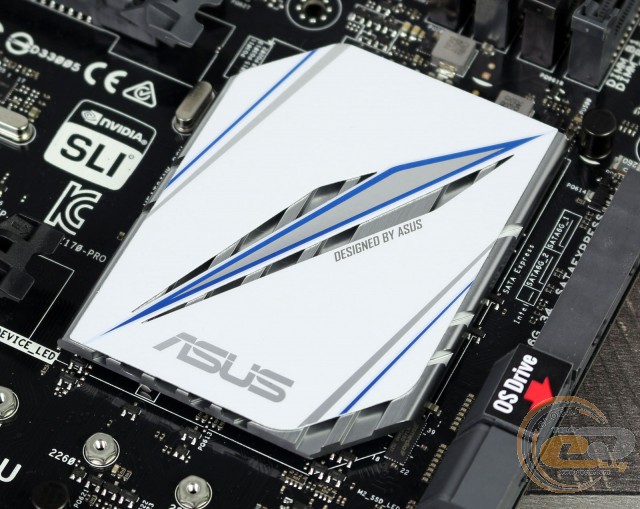

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 30,9°C (при разгоне − 30,9°C);
  • дроссели подсистемы питания – 45,3°C (при разгоне − 54,7°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 41°C (при разгоне − 42,2°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 45,9°C (при разгоне − 48,1°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS Z170-PRO

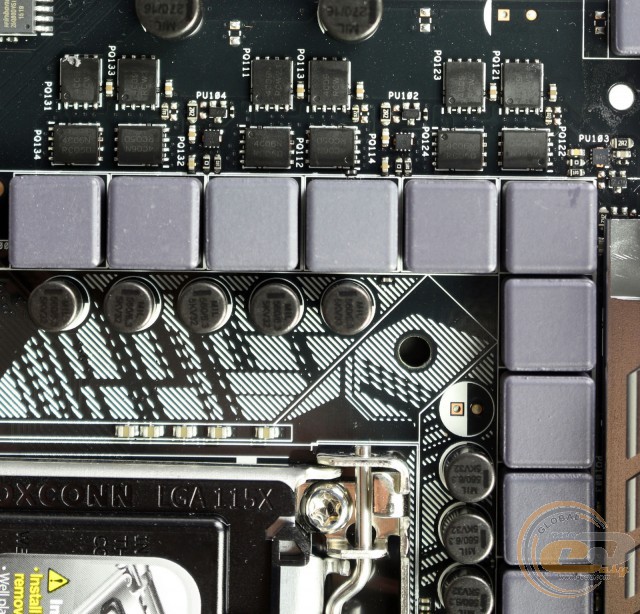

Питание процессора осуществляется по усиленной 10-фазной схеме для вычислительных ядер и дополнительных узлов. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS Z170-PRO

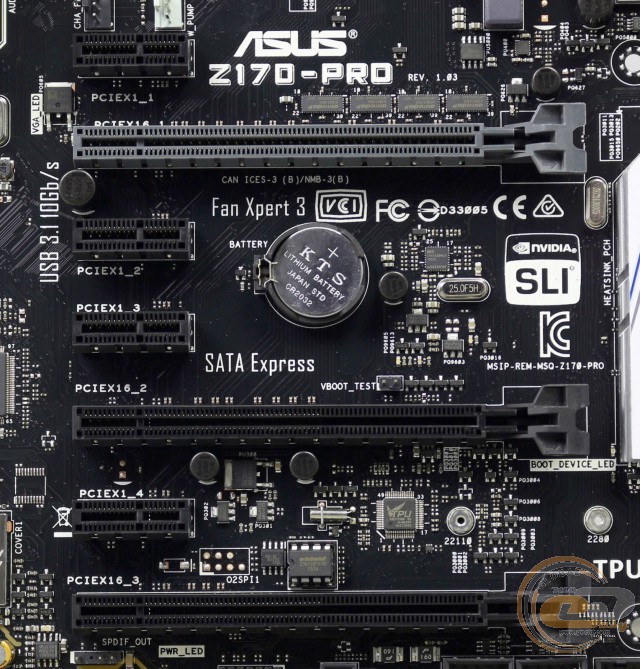

Для расширения функциональности материнской платы ASUS Z170-PRO есть семь слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8);
  6. PCI Express 2.0 x1;
  7. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий AMD CrossFireX и NVIDIA SLI данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение самих слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 2.0 x1.

ASUS Z170-PRO

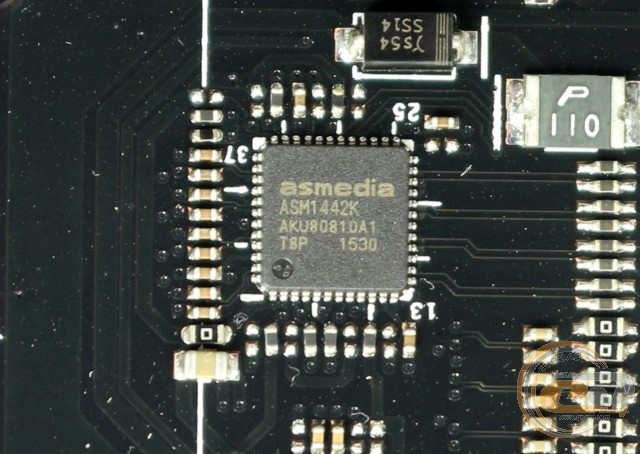

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DisplayPort и DVI-D, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS Z170-PRO

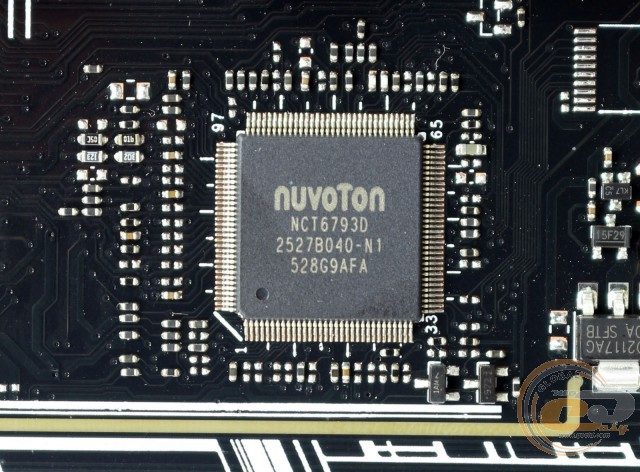

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг.

ASUS Z170-PRO

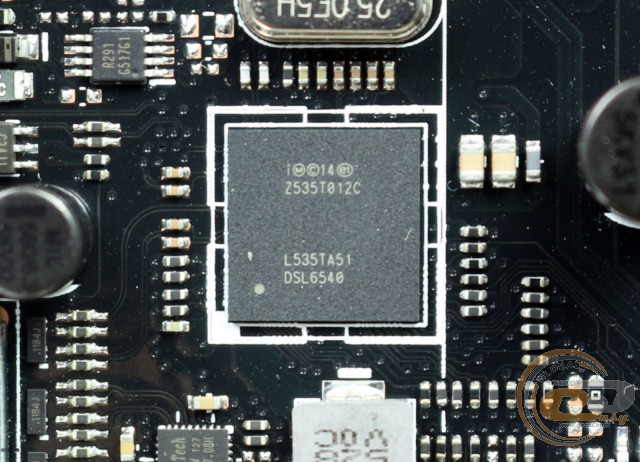

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы Intel DSL6540.

ASUS Z170-PRO

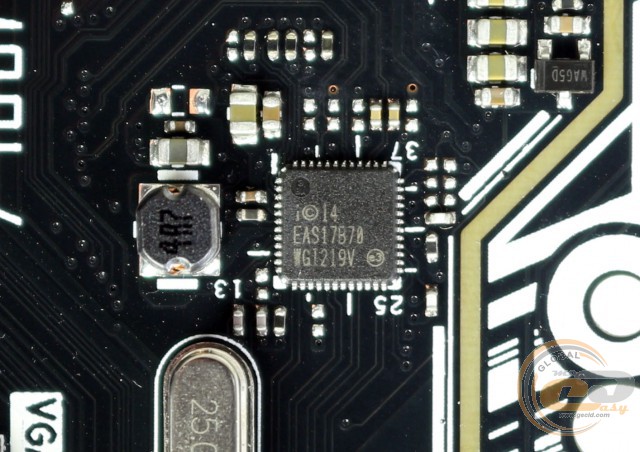

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита TurboLAN.

ASUS Z170-PRO

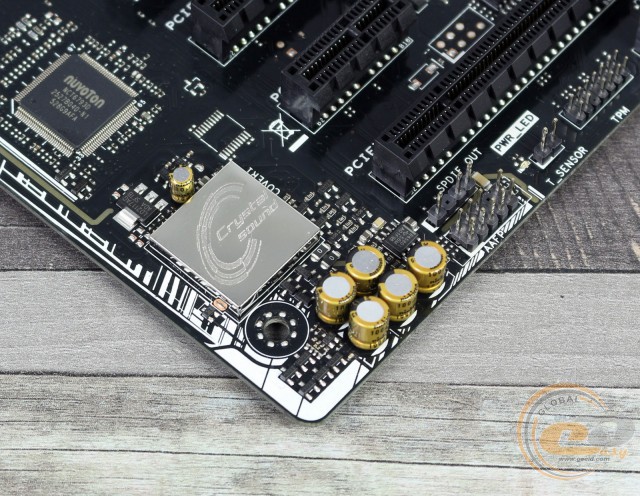

Звуковая подсистема с фирменным дизайном Crystal Sound 3 основана на 8-канальном HDA-кодеке Realtek ALC1150. В его обвязке используется специальный усилитель TI R4580I и аудиоконденсаторы компании Nichicon для улучшения качества звучания. К тому же левый и правый аудиоканалы выполнены на разных слоях текстолита, что сопутствует минимизации перекрестных наводок, а сам звуковой тракт частично экранирован с помощью защитной полоски. Последними по списку, но далеко не последними по значимости, является поддержка технологий DTS Conneсt и DTS Studio Sound, а также присутствие порта S/PDIF out на интерфейсной панели.

В последнее время стало модно располагать на материнских платах светодиоды, что делает их более оригинальными и может понравиться моддерам. Данная системная плата пополнила ассортимент таких подмигивающих решений.
