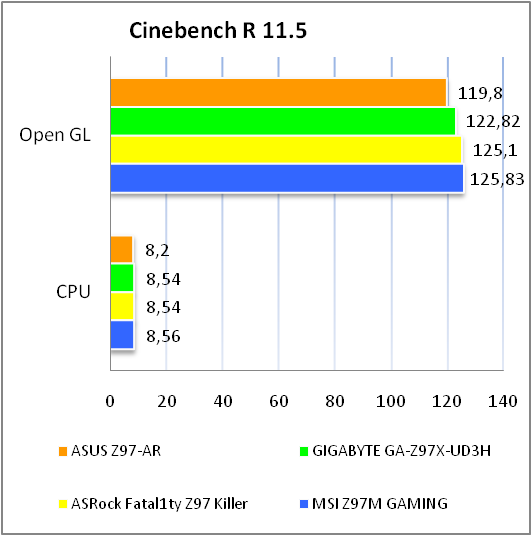

Обзор и тестирование материнской платы ASUS Z97-AR

Материнская плата ASUS Z97-AR является одним из решений среднего класса от компании ASUS. На момент написания обзора ее средняя стоимость составляла порядка 190 долларов США, что практически идентично цене ранее рассмотренной нами ASUS Z97-A. В связи со столь близким соседством двух моделей, интересно будет сравнить их возможности для выбора оптимального варианта.



ASUS Z97-AR

ASUS Z97-A

USB 3.0

внешние/внутренние

4/2

4/2

USB 2.0

внешние/внутренние

2/6

2/6

Оперативная память

4 x DIMM

 до 32 ГБ

 4 x DIMM

до 32 ГБ

PCIe 3.0 x16

2

2

PCIe 2.0 x16

1 (в режиме х2)

1 (в режиме х2)

PCIe x1

2

2

PCI

2

2

Схемы распределения линий

х16

х8+х8

х8+х8+х2

х16

х8+х8

х8+х8+х2

Видеовыходы

HDMI

DisplayPort

HDMI

DisplayPort

DVI-D

D-Sub

Аудиовыходы

5
Optical S/PDIF-out

5
Optical S/PDIF-out

SATA 6 Гбит/с

4

4

SATA Express

1

1

eSATA

Нет

Нет

M.2

(поддерживаемые форматы накопителей)

1

(2260/2280)

1

(2260/2280)

Thunderbolt

Нет

Нет

LAN

1

1

Wi-Fi

Нет

Нет

Bluetooth

Нет

Нет

Фазы питания

8

8

Формат

ATX

ATX

Как видим, отличия между двумя моделями настолько минимальны, что становится понятным столь близкое их ценовое позиционирование. Фактически, сэкономив буквально несколько долларов США и выбрав ASUS Z97-AR вместо ASUS Z97-A, вы лишитесь двух дополнительных видеовыходов и одного кабеля SATA в комплекте поставки. В остальном же их возможности, исходя из спецификаций, на первый взгляд идентичны. Однако давайте не будем делать преждевременных выводов и более подробно рассмотрим новинку.

ASUS Z97-AR

Спецификация материнской платы ASUS Z97-AR:

Производитель

ASUS

Модель

Z97-AR (rev 1.0)

Чипсет

Intel Z97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

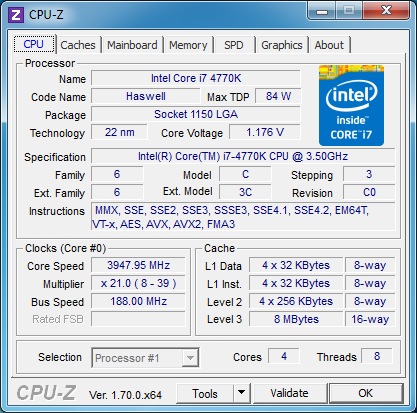

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2500* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 МГц

(*OC)

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x2

2 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel Z97 поддерживает:

1 x M.2 (M.2 2260, M.2 2280)

4 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC892

8-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

5 x аудиопортов

1 х PS/2 (для подключения мышки либо клавиатуры)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

1 x SATA Express

1 х разъем TPM

1 x COM

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF out

1 x блок коннекторов передней панели

1 х кнопка «MemOK!»

1 х разъем DRCT

1 х колодка TB_HEADER

1 x кнопка включения

1 x переключатель «TPU»

1 x переключатель «EPU»

1 х переключатель «EZ XMP»

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

1 х набор ASUS Q-Connectors

2 x кабеля SATA

1 х мостик 2-Way NVIDIA SLI

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS Z97-AR

Материнская плата ASUS Z97-AR поставляется в привычной картонной коробке, украшенной полиграфией в фирменном стиле. Основным графическим элементом лицевой панели выступает изображение радиатора круглой формы, на котором отмечена поддержка технологии Dual Intelligent Processors 5 with 5-Way Optimization. Дополнительно здесь можно обратить внимание на логотип компании-производителя, поддержку технологий NVIDIA SLI и AMD CrossFireX, операционной системы Windows 8.1, а также на применение аудиотехнологий DTS Connect и DTS UltraPC II.

ASUS Z97-AR

На обратной стороне упаковки можно ознакомиться с изображением тестируемой новинки, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

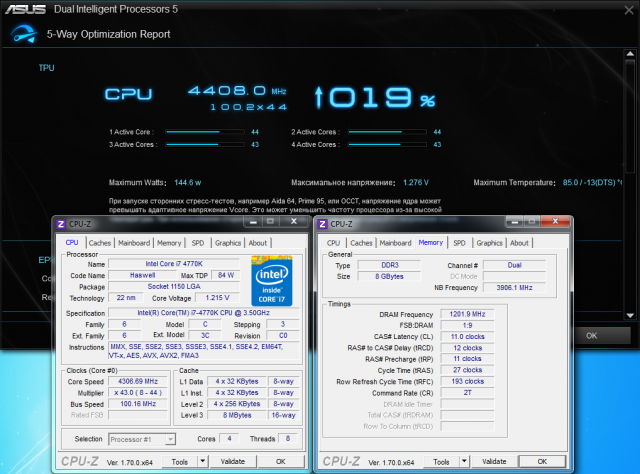

  • Dual Intelligent Processors 5 with 5-Way Optimization – плата оснащена двумя интеллектуальными чипами: энергетическим процессором (Energy Processing Unit – EPU) и TurboV-процессором (TurboV Processing Unit – TPU). Пятое поколение этих микросхем работает вместе с цифровой подсистемой питания DIGI+ VRM и технологиями Fan Xpert 3 и TurboAPP, что позволяет производить тонкую оптимизацию работы системы в зависимости от текущих потребностей пользователя.
  • TurboLAN – при помощи комплектного ПО можно контролировать сетевую активность ПК в режиме реального времени, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.
  • TurboAPP – обеспечивает возможность выбора необходимого уровня производительности системы для каждого отдельного приложения. Фирменное ПО ASUS AI Suite 3 позволяет настроить не только производительность, но и выбрать для каждого приложения свой аудиопрофиль, а также сконфигурировать приоритизацию сетевого трафика.
  • Crystal Sound 2 - предустановленный на материнской плате аудиокодек Realtek ALC892, в обвязке которого используется специальный усилитель, предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования EMI Protection Covering. Для обеспечения максимального качества звука применяются японские аудиоконденсаторы компании Nichicon. К тому же левый и правый аудиоканалы выполнены на разных слоях текстолита, что сопутствует минимизации перекрестных наводок. Последним по списку, но далеко не последним по значимости, является поддержка технологий DTS Conneсt и DTS Ultra PC II, а также присутствие порта S/PDIF out на интерфейсной панели.
  • Remote GO! – фирменное программное обеспечение для беспроводного подключения компьютера к другим домашним цифровым устройствам, которое позволяет реализовать четыре сценария их использования: синхронизацию информации с поддерживаемыми облачными хранилищами, удаленное управление компьютером, передачу файлов с одного цифрового устройства на другое и использование мобильных устройств в качестве замены клавиатуры и мышки.

ASUS Z97-AR

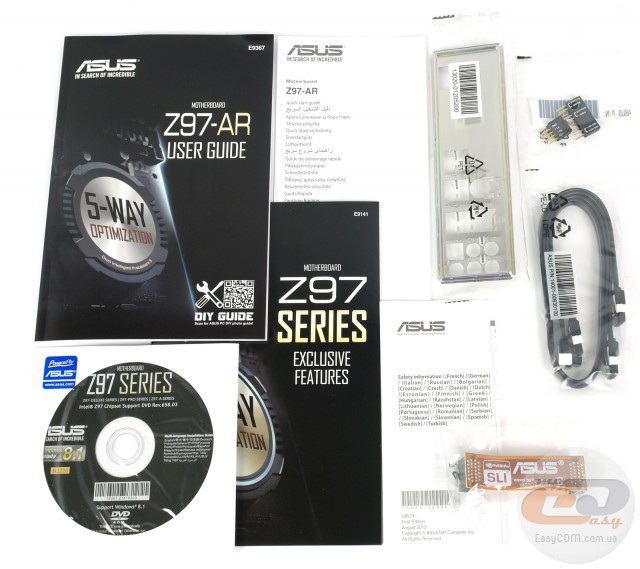

В коробке с ASUS Z97-AR мы обнаружили хороший набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • два кабеля SATA;
  • набор ASUS Q-Connectors;
  • мостик 2-Way NVIDIA SLI;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS Z97-AR

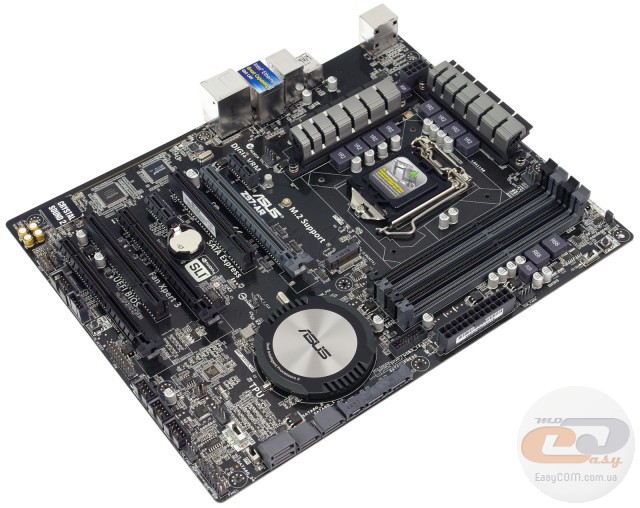

Новинка выполнена на печатной плате черного цвета формата ATX (305 х 244 мм). В отличие от рассмотренной ранее ASUS Z97-A, оформление которой было выполнено в темных и бронзовых оттенках, радиаторы новинки окрашены в серебристый цвет, при этом все также используется фирменный охладитель круглой формы на чипсете.

Говоря о компоновке и удобстве сборки системы, стоит отметить, что все выполнено на высшем уровне, поэтому никаких проблем с данным аспектом использования у вас не возникнет. Производитель постарался сделать все необходимое для повышения комфорта сборки, а именно: оснастил DIMM-слоты защелками только с одной стороны и расположил порты SATA параллельно поверхности печатной платы.

ASUS Z97-AR

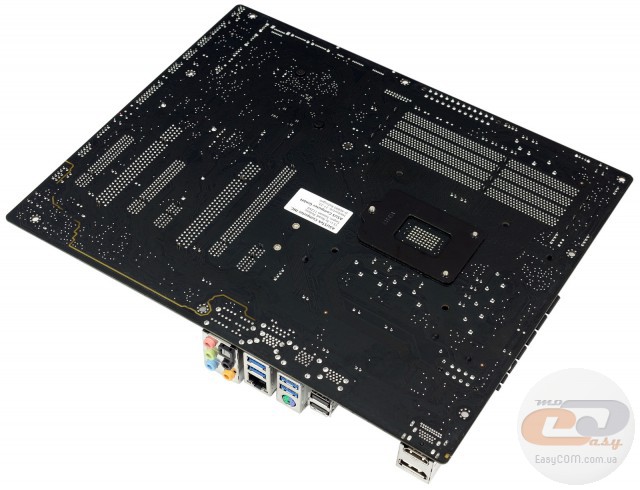

На обратной стороне текстолита можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что радиаторы на элементах подсистемы питания процессора закреплены при помощи пластиковых клипс, в то время как для крепления радиатора на чипсете используются надежные винты.

ASUS Z97-AR

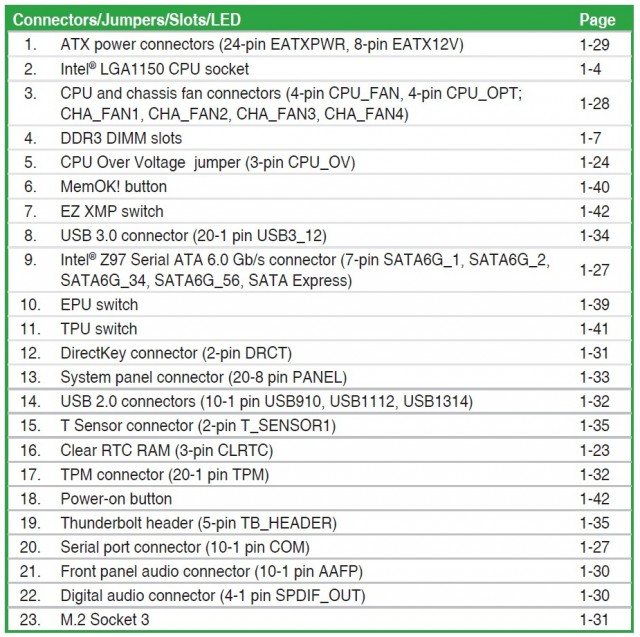

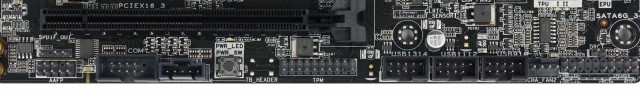

В нижней части печатной платы ASUS Z97-AR расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порт COM, колодка TB_HEADER (для реализации интерфейса Thunderbolt), кнопка выключения ПК, порт TPM, разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса), один 4-контактный разъем для подключения корпусного вентилятора, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели.

ASUS Z97-AR

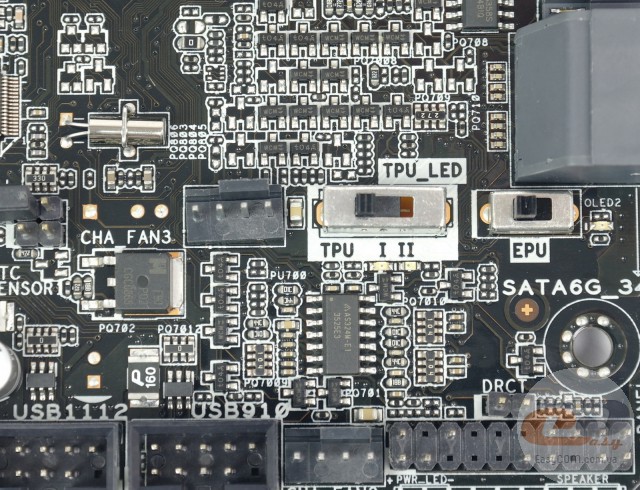

Отдельного внимания заслуживают два небольших переключателя: «TPU» и «EPU». Первый имеет три положения: «Выкл.», «1» (автоматический разгон системы при помощи увеличения множителя) и «2» (автоматический разгон при помощи увеличения частоты системной шины и процессорного множителя). Второй тумблер имеет всего два положения и отвечает за активацию функции энергосбережения (EPU).

ASUS Z97-AR

ASUS Z97-AR

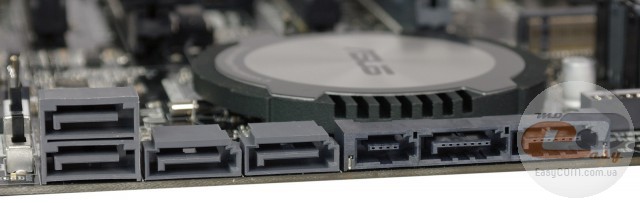

Возможности организации дисковой подсистемы представлены разъемом M.2 (поддерживаются форматы SSD-накопителей M.2 2260 и M.2 2280), четырьмя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Все интерфейсы реализованы силами чипсета.

В связи с недостатком свободных чипсетных линий, интерфейс M.2 (NGFF) делит пропускную способность со слотами PCI Express 2.0 x1, поэтому одновременное их использование невозможно. По умолчанию порт M.2 отключен.

ASUS Z97-AR

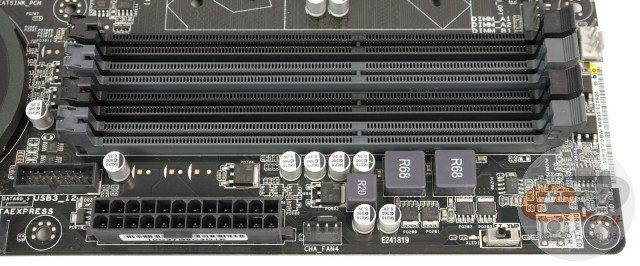

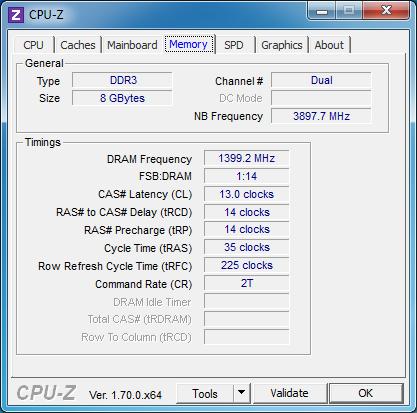

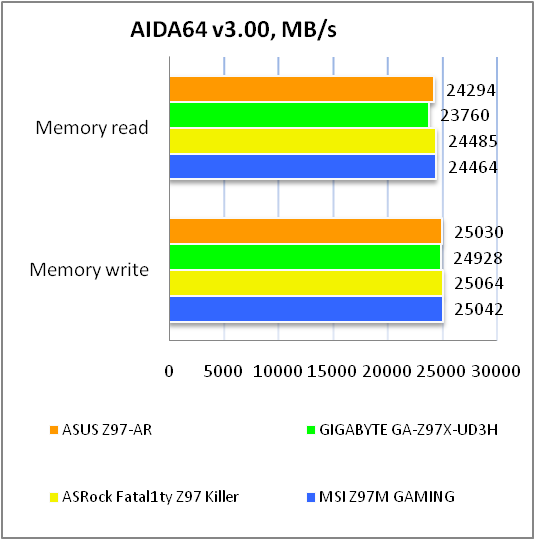

Системная плата ASUS Z97-AR оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме и до 3200 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.0, кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, а также переключатель «EZ XMP», который служит для активации соответствующих Intel XMP-профилей оперативной памяти.

Что касается поддержки USB 3.0, то на тестируемой модели их всего шесть: четыре внешних и два внутренних. Все они реализованы силами чипсета.

ASUS Z97-AR

ASUS Z97-AR

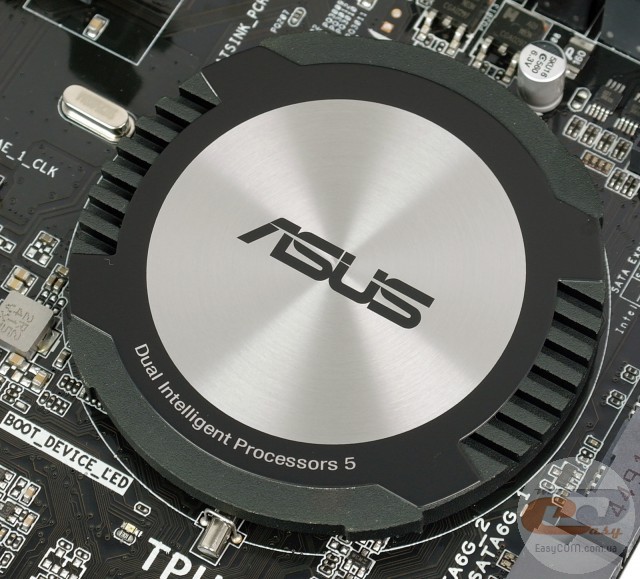

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как два других накрывают элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34,4°C;
  • радиаторы охлаждения элементов подсистемы питания процессора – 38°C.

Полученные результаты можно охарактеризовать как хорошие, так как до критических значений есть еще достаточно большой запас.

ASUS Z97-AR

ASUS Z97-AR

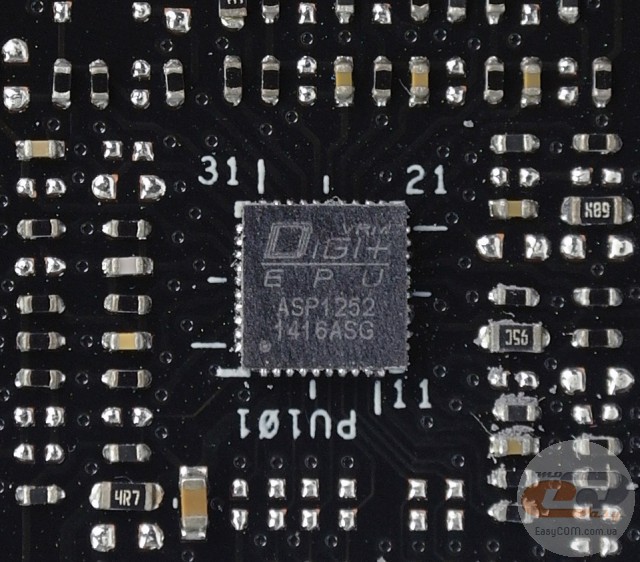

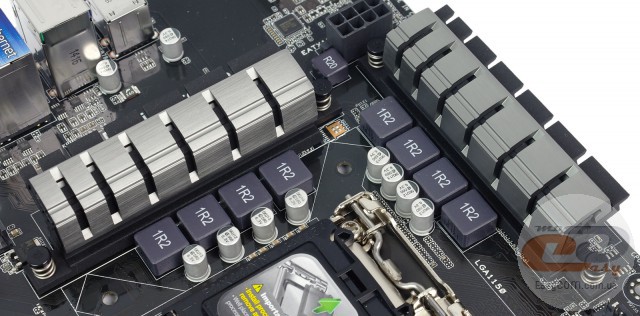

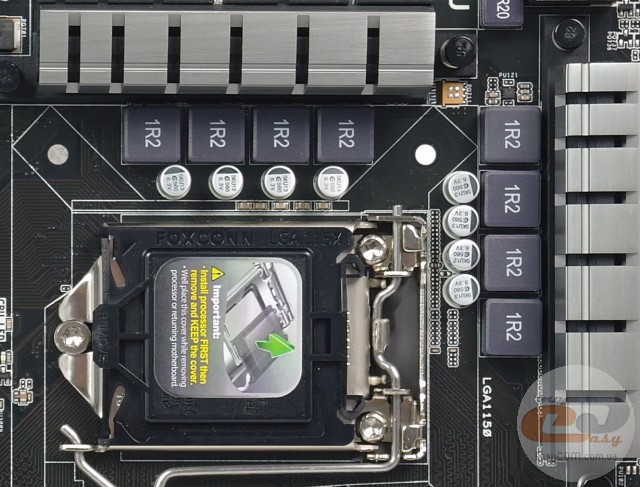

Питание процессора осуществляется по усиленной 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1252 со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным в 2,5 раза сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ASUS Z97-AR

Для расширения функциональности материнской платы ASUS Z97-AR есть семь слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8);
  6. PCI;
  7. PCI Express 2.0 x16 (в режиме х2).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из одной либо двух видеокарт. Третий разъем PCI Express x16 подключен к чипсету и использует всего две линии, поэтому он не подходит для установки графического ускорителя. Отдельно отметим, что расположение слотов расширения позволит вам без проблем установить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 2.0 x1.

ASUS Z97-AR

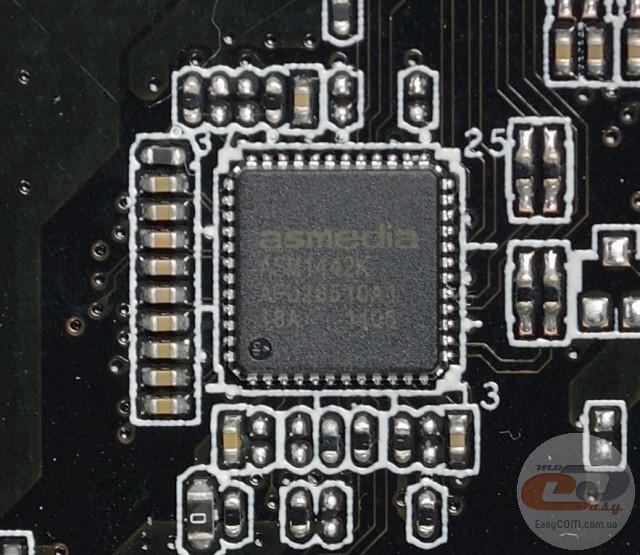

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два современных видеовыхода: HDMI и DisplayPort, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

ASUS Z97-AR

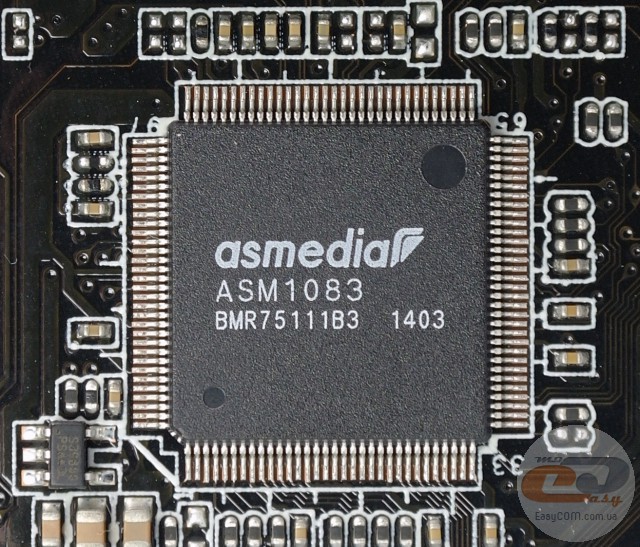

Поскольку набор системной логики Intel Z97 не поддерживает шину PCI, то функционирование двух соответствующих разъемов реализовано с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

ASUS Z97-AR

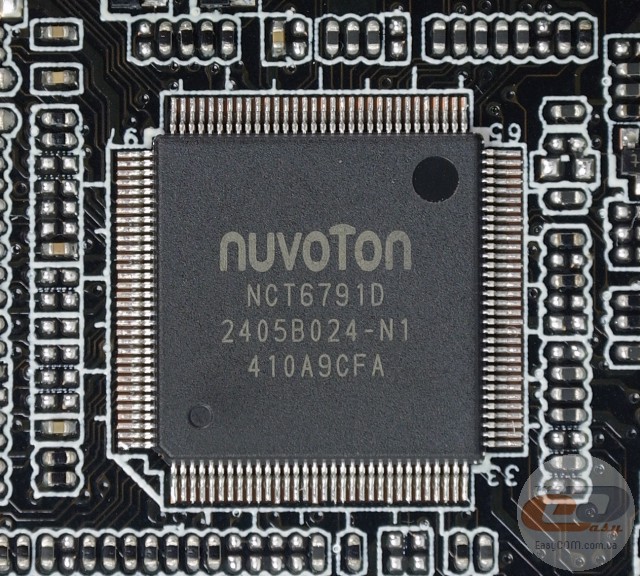

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS Z97-AR

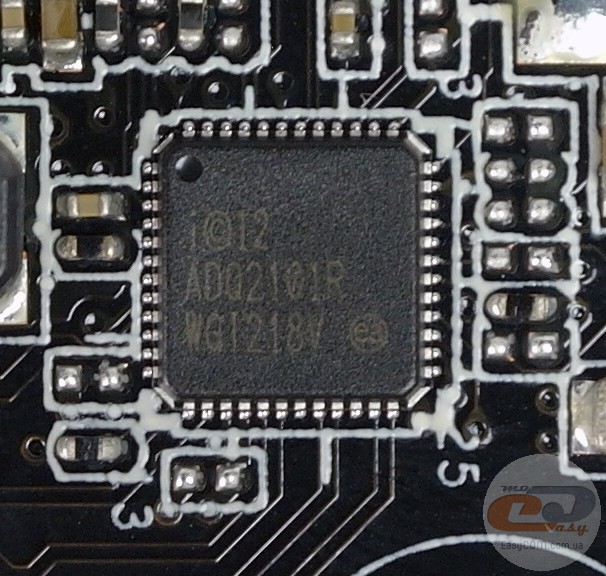

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI218V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита TurboLAN.

ASUS Z97-AR

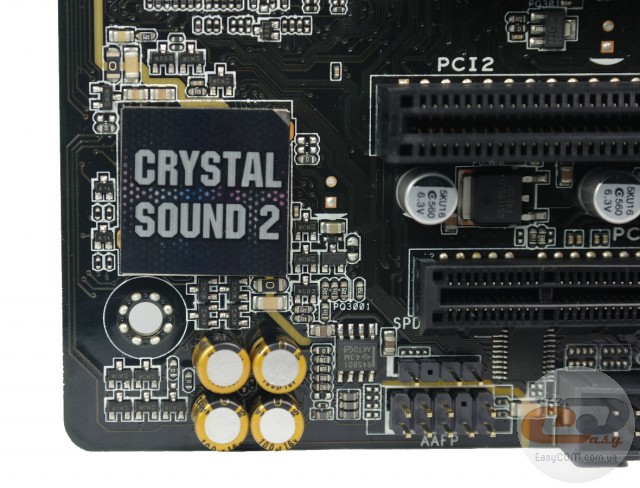

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1 и обладает рядом фирменных особенностей (концепция Crystal Sound 2). Она предполагает наличие защитного кожуха на аудиокодеке для минимизации влияния электромагнитных помех, а также специального аудиоусилителя TI R4580I и японских аудиоконденсаторов для улучшения качества воспроизводимого звука. Сама же область текстолита со звуковым трактом экранирована с помощью защитной полоски. К тому же правый и левый аудиоканалы расположены на отдельных слоях печатной платы.

ASUS Z97-AR

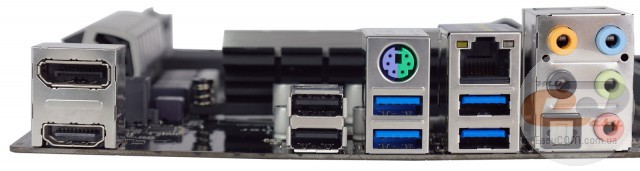

Интерфейсная панель модели ASUS Z97-AR включает в себя следующие порты:

  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x PS/2 для подключения мышки либо клавиатуры;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х оптический S/PDIF out;
  • 5 x аудиопортов.

Подобную компоновку интерфейсной панели можно смело назвать хорошей, поскольку она включает в себя два современных цифровых видеовыхода, достаточное количество портов USB, удобное подключение многоканальной акустики, возможность использования периферии с интерфейсом PS/2, а также оптический аудиовыход. Также имеется возможность вынести на заднюю панель ПК порт COM при помощи внутреннего разъема.

ASUS Z97-AR

ASUS Z97-AR

Возможности организации охлаждения внутри системного корпуса у ASUS Z97-AR очень хорошие. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, в то время как четыре других предназначены для системных вертушек.

UEFI BIOS

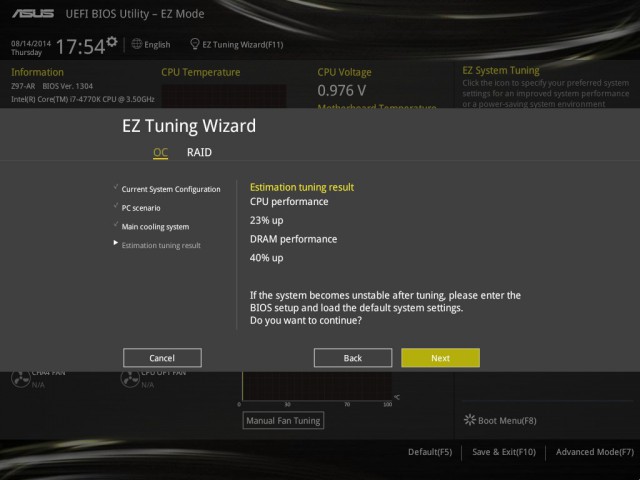

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS Z97-AR

ASUS Z97-AR

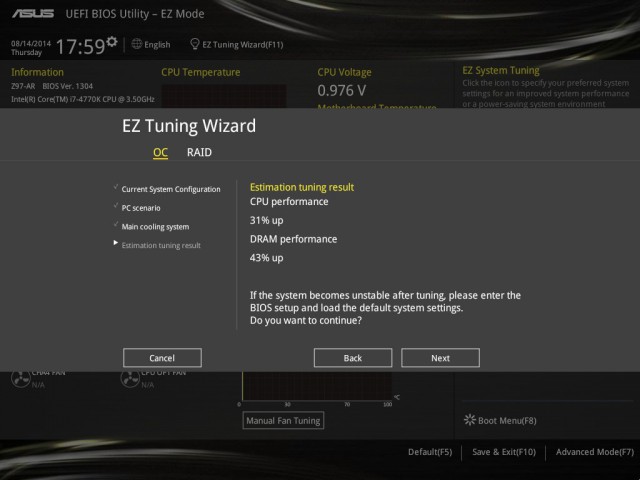

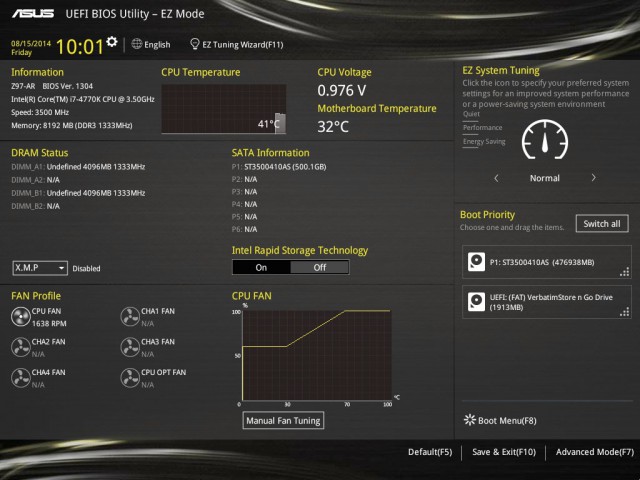

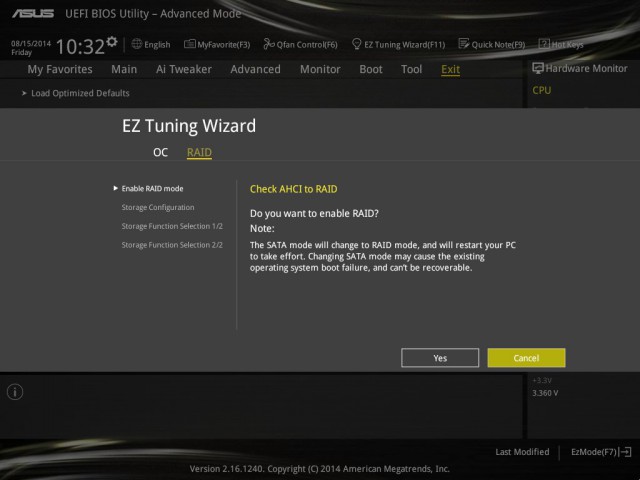

«EZ Mode», в котором все необходимые параметры сгруппированы на одном экране, а разгон осуществляется при помощи «EZ Tuning Wizard».

ASUS Z97-AR

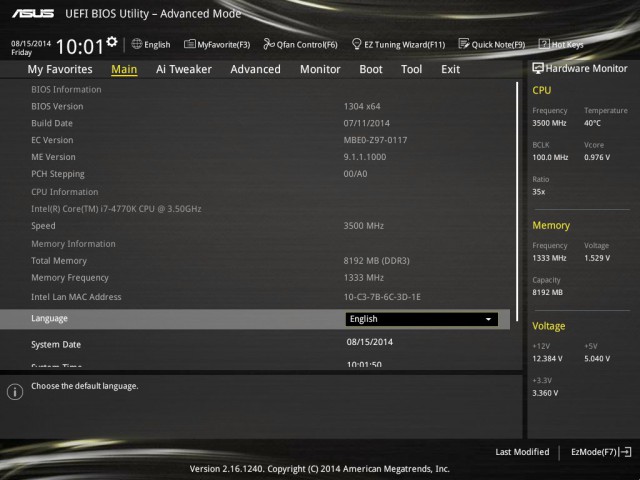

Либо привычный «Advanced Mode», где все настройки необходимо производить вручную.

ASUS Z97-AR

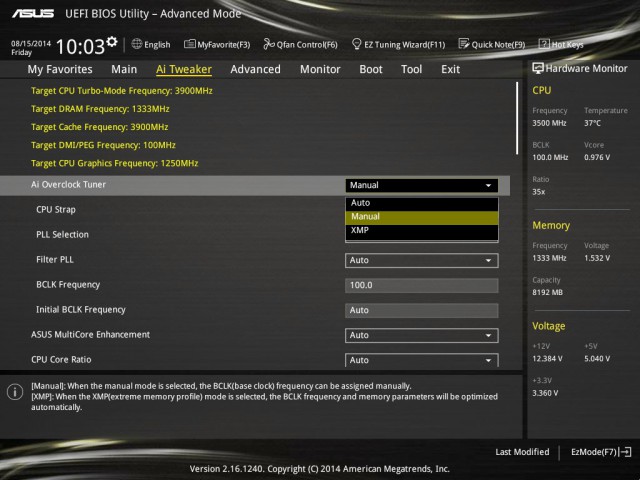

Все связанные с разгоном системы пункты находятся во вкладке «AI Tweaker».

ASUS Z97-AR

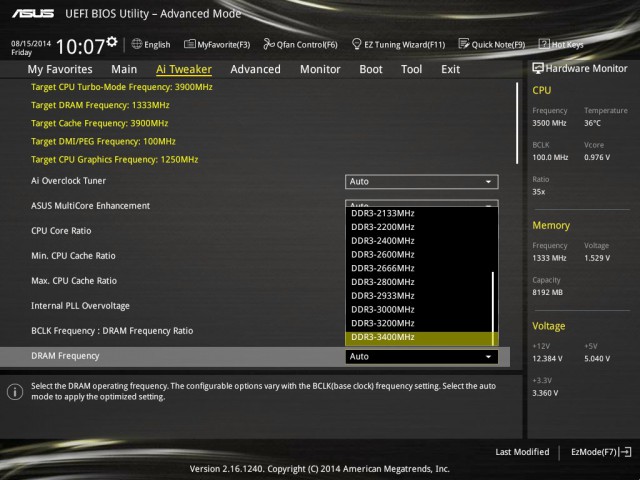

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 3400 МГц.

ASUS Z97-AR

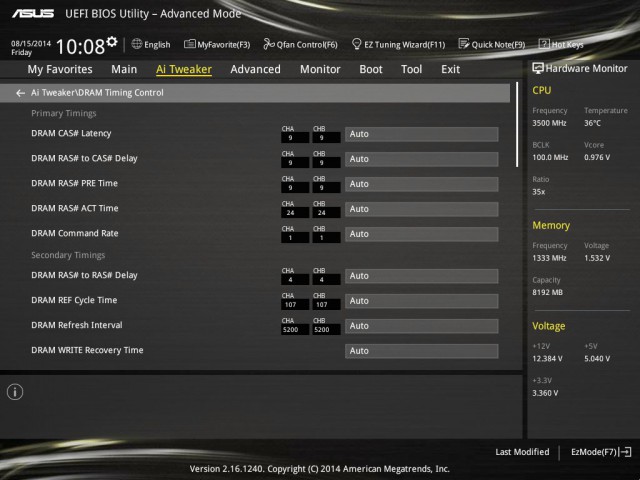

Также при необходимости можно получить доступ к регулировкам задержек памяти.

ASUS Z97-AR

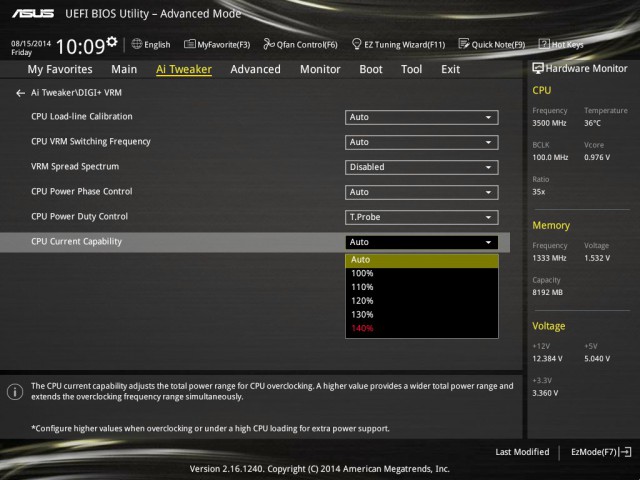

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+ VRM.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативной памяти

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 – 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20000 – 1,92000

0,00500

Напряжение на чипсете

PCH Core Voltage

0,70000 – 1,50000

0,01250



PCH VLX Voltage

0,80000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500



Clock Crossing Boot Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS Z97-AR

ASUS Z97-AR

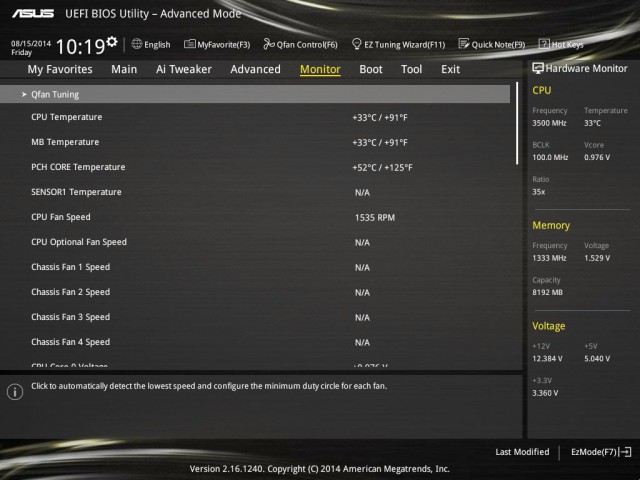

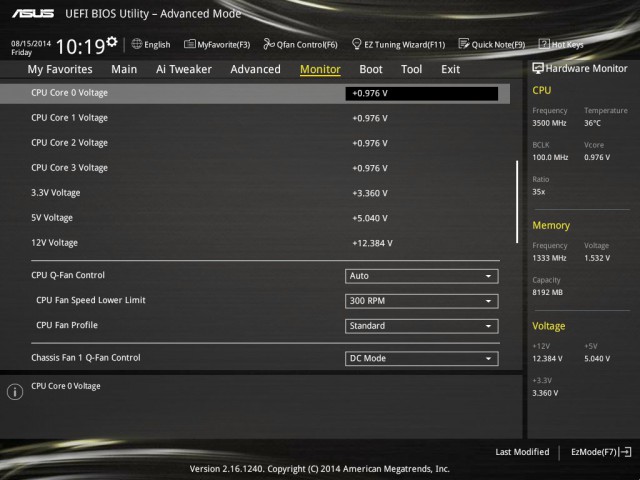

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета. А вот мониторить напряжения на линиях питания +12В, +5В и +3,3В, как и некоторые другие параметры, можно из любого раздела, поскольку эта информация постоянно отображается на правой боковой панели.

Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.
