Обзор и тестирование материнской платы ASUS Z97-PRO(Wi-Fi ac)

Продолжая наше знакомство с новыми материнскими платами, предназначенными для работы с процессорами компании Intel для разъема Socket LGA1150, мы поговорим о новой модели от компании ASUS. Речь идет об ASUS Z97-PRO(Wi-Fi ac), которая создана в формате ATX на основе флагманского чипсета Intel Z97.

При средней стоимости порядка 300 долларов США, новинка предлагает своему покупателю достаточно широкий перечень преимуществ, таких как интегрированный двухполосный модуль беспроводных интерфейсов Wi-Fi a/b/g/n/ac и Bluetooth 4.0, традиционно высокое качество элементной базы, а также ряд других доработок и фирменных технологий, о которых мы и поговорим далее. Однако для начала давайте взглянем на полный перечень ее технических характеристик.



ASUS Z97-PRO(Wi-Fi ac)

Спецификация материнской платы ASUS Z97-PRO(Wi-Fi ac):

Производитель

ASUS

Модель

Z97-PRO(Wi-Fi ac) (rev 1.01)

Чипсет

Intel Z97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2600* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 МГц

(*OC)

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

2 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x8+х8

x8+x8+x4

4 x PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel Z97 поддерживает:

1 x M.2 (NGFF)

6 x SATA 6 Гбит/с (4 стандартных + 2 совместимых с SATA Express)

1 x SATA Express (совместим с 2 x SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

Контроллер ASMedia ASM1061 поддерживает:

2 x SATA 6 Гбит/с

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Wi-Fi

802.11 a/b/g/n/ac (2,4 / 5 ГГц)

Bluetooth

Bluetooth 4.0

Звуковая подсистема

Кодек Realtek ALC1150

8-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

6 x аудиопортов

2 x разъема для антенн Wi-Fi и Bluetooth

1 х PS/2 (для подключения мышки либо клавиатуры)

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

6 x SATA 6 Гбит/с

1 x SATA Express с возможностью подключения двух SATA 6 Гбит/с

1 х разъем TPM

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF out

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 х кнопка MemOK!

1 х разъем DRCT

1 х колодка TB_HEADER

1 x кнопка включения

1 x переключатель TPU

1 x переключатель EPU

1 х переключатель EZ_XMP

1 x кнопка USB BIOS Flashback

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

1 х набор ASUS Q-Connectors

4 x кабеля SATA

1 х мостик 2-Way NVIDIA SLI

1 х комбинированная антенна Wi-Fi и Bluetooth

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Все цены на Asus+Z97-PRO%28Wi-Fi+ac%29

Упаковка и комплектация

ASUS Z97-PRO(Wi-Fi ac)

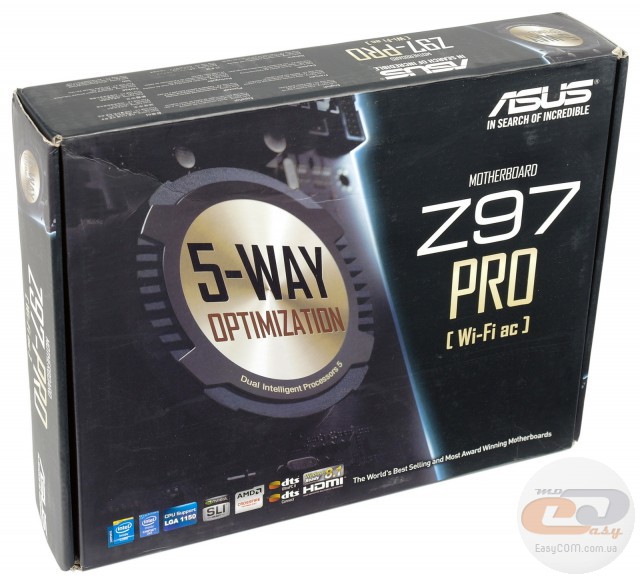

Материнская плата ASUS Z97-PRO(Wi-Fi ac) поставляется в стандартной коробке, созданной из плотного картона и украшенной качественной полиграфией. Ключевым элементом оформления лицевой стороны является изображение радиатора охлаждения чипсета, на котором отмечена поддержка технологии Dual Intelligent Processors 5 with 5-Way Optimization. Дополнительно здесь можно обратить внимание на логотип компании-производителя, название используемого чипсета, а также на поддержку видеотехнологий NVIDIA SLI и AMD CrossFireX, аудиотехнологий DTS Connect и DTS UltraPC II и операционной системы Windows 8.1.

ASUS Z97-PRO(Wi-Fi ac)

На обратной стороне упаковки можно ознакомиться с изображением материнской платы, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

  • Dual Intelligent Processors 5 with 5-Way Optimization – плата оснащена двумя интеллектуальными чипами: энергетическим процессором (Energy Processing Unit – EPU) и TurboV-процессором (TurboV Processing Unit – TPU). Пятое поколение этих микросхем работает вместе с цифровой подсистемой питания DIGI+VRM и технологиями Fan Xpert 3 и TurboAPP, что позволяет производить тонкую оптимизацию работы системы в зависимости от текущих потребностей пользователя.
  • TurboAPP – обеспечивает возможность выбора необходимого уровня производительности системы для каждого отдельного приложения. Фирменное ПО ASUS AI Suite III позволяет настроить не только производительность, но и выбрать для каждого приложения свой аудиопрофиль, а также сконфигурировать приоритизацию сетевого трафика.
  • Crystal Sound 2 - предустановленный на материнской плате аудиокодек Realtek ALC1150, в обвязке которого используется специальный усилитель, предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 112 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования EMI Protection Covering. Для обеспечения максимального качества звука применяются аудиоконденсаторы компании Nichicon. Последними по списку, но далеко не последними по значимости, является поддержка технологий DTS Conneсt и DTS Ultra PC II, а также присутствие порта S/PDIF out на интерфейсной панели.
  • TurboLAN – при помощи комплектного ПО можно контролировать сетевую активность ПК в режиме реального времени, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.
  • Wi-Fi Go! – интегрированный двухполосный модуль беспроводных интерфейсов Wi-Fi a/b/g/n/ac и Bluetooth 4.0 способен развивать скорость до 867 Мбит/с. Это позволит вам подключаться к беспроводным сетям и использовать ПК в качестве точки доступа для других мультимедийных устройств. Дополнительно поддерживается функция управления ПК при помощи смартфона, обмен файлами между компьютером и портативными устройствами, синхронизация информации между различными облачными хранилищами, а также функция Media Streamer (воспроизведение мультимедийных файлов по беспроводной сети). При этом поддержка двух частотных диапазонов (2,4 и 5 ГГц) позволяет использовать первый для просмотра веб-страниц, а второй – для загрузки качественного HD-видеоконтента.

ASUS Z97-PRO(Wi-Fi ac)

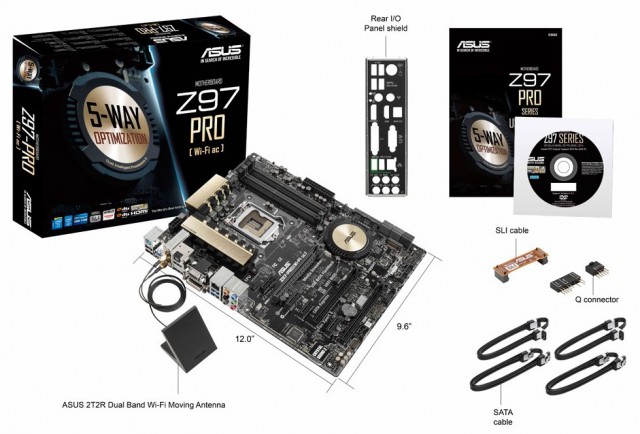

В коробке с ASUS Z97-PRO(Wi-Fi ac) мы обнаружили очень неплохой набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • четыре SATA-шлейфа;
  • набор ASUS Q-Connectors;
  • мостик 2-Way NVIDIA SLI;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS Z97-PRO(Wi-Fi ac)

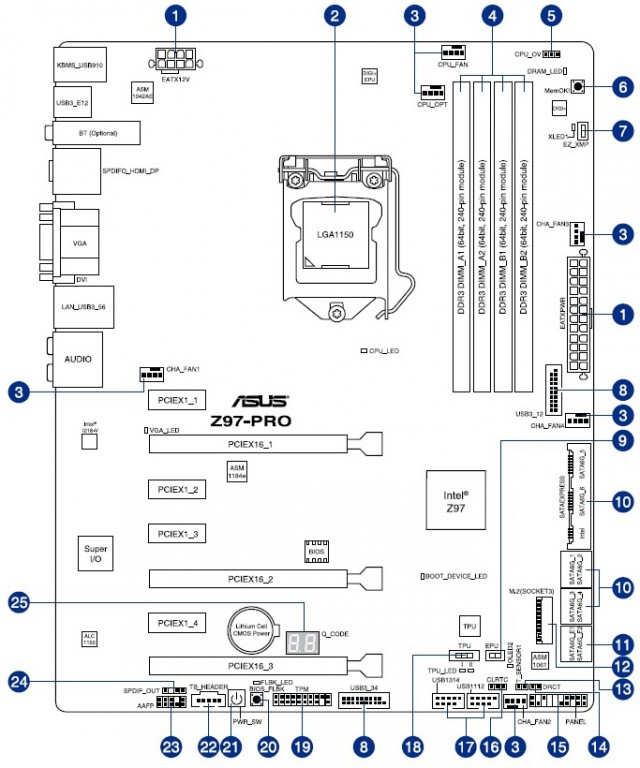

Новинка выполнена на печатной плате черного цвета формата ATX (305 х 244 мм) и отличается очень приятным оформлением с преобладанием темных и бронзовых оттенков. Отдельно отметим оригинальную форму радиатора охлаждения чипсета, который стал фирменным символом новой линейки материнских плат компании ASUS.

Что касается компоновки, то и данный аспект выполнен на высшем уровне: DIMM-слоты оборудованы защелками только с одной стороны, а все ключевые порты и разъемы расположены на оптимальных местах, ближе к краям печатной платы.

ASUS Z97-PRO(Wi-Fi ac)

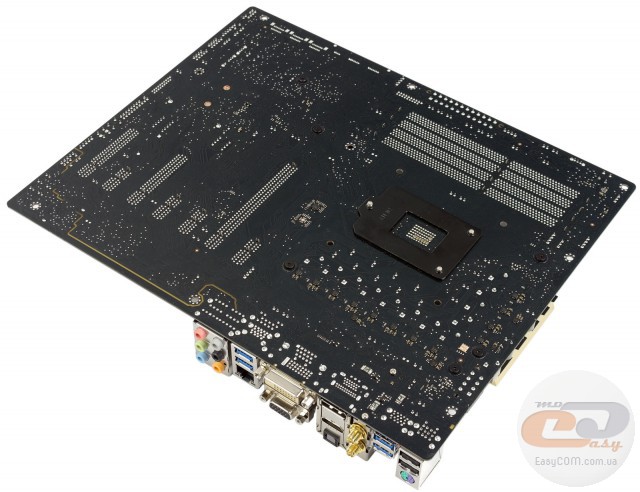

На обратной стороне традиционно отметим опорную пластину процессорного разъема, а также тот факт, что все три радиатора системы охлаждения надежно закреплены при помощи винтов.

ASUS Z97-PRO(Wi-Fi ac)

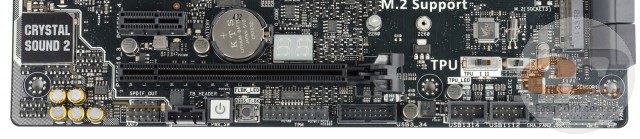

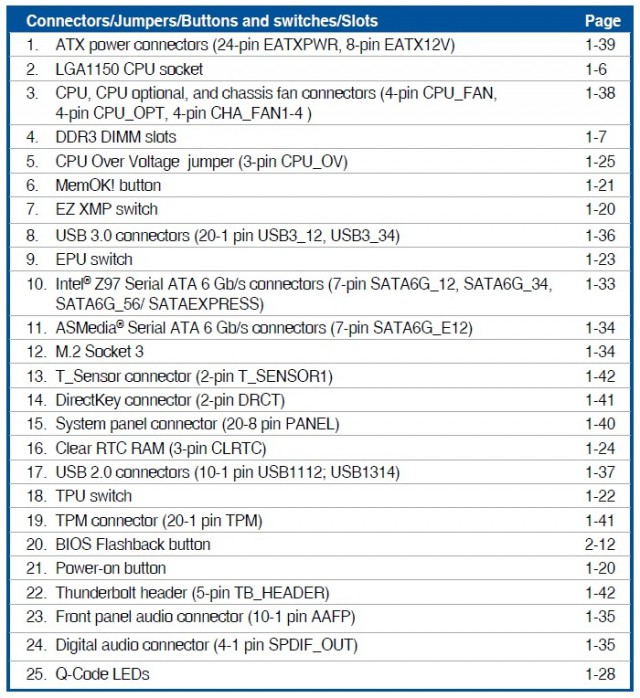

В нижней части печатной платы ASUS Z97-PRO(Wi-Fi ac) расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, колодка TB_HEADER (для реализации интерфейса Thunderbolt), кнопки выключения ПК и USB BIOS Flashback, порт TPM, диагностический LED-индикатор, разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса), а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что касается USB 3.0, то на ASUS Z97-PRO(Wi-Fi ac) их всего восемь: четыре внутренних и два на интерфейсной панели реализованы силами чипсета, тогда как два дополнительных внешних интерфейса функционируют благодаря контроллеру ASMedia ASM1042.

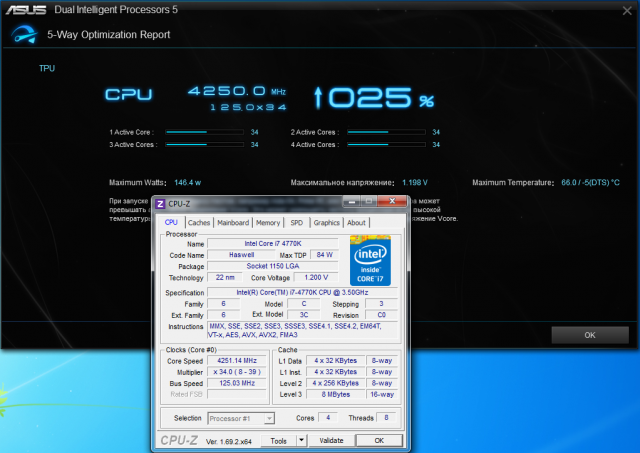

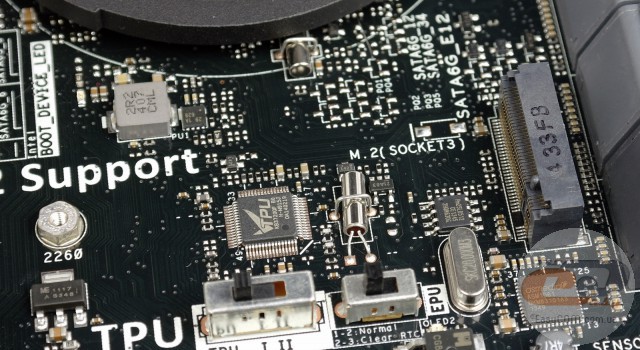

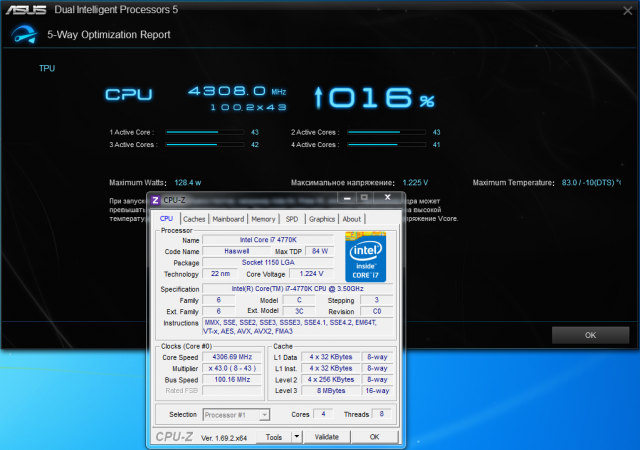

Отдельного внимания заслуживают два небольших переключателя: TPU и EPU. Первый имеет три положения: «Выкл.», «1» (автоматический разгон системы при помощи увеличения множителя) и «2» (автоматический разгон при помощи увеличения частоты системной шины и процессорного множителя). Второй тумблер имеет всего два положения и отвечает за активацию функции энергосбережения (EPU).

ASUS Z97-PRO(Wi-Fi ac)

ASUS Z97-PRO(Wi-Fi ac)

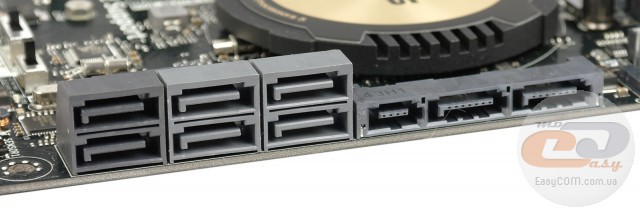

Возможности организации дисковой подсистемы представлены разъемом M.2 (поддерживаются форматы SSD-накопителей M.2 2260 и M.2 2280), шестью портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Работа всех интерфейсов реализована силами чипсета. Исключение составляют лишь два порта SATA, которые функционируют благодаря контроллеру ASMedia ASM1061. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

В связи с недостатком свободных чипсетных линий, интерфейс M.2 (NGFF) делит пропускную способность с SATA Express, поэтому одновременное их использование невозможно.

ASUS Z97-PRO(Wi-Fi ac)

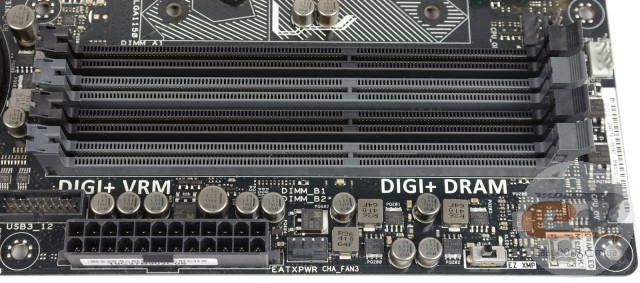

Системная плата ASUS Z97-PRO(Wi-Fi ac) оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме и до 3200 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Следует упомянуть о наличие в этой же области текстолита второй колодки для подключения выносной панели с портами USB 3.0, кнопки MemOK!, которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, а также переключателя EZ XMP, который служит для активации соответствующих XMP-профилей оперативной памяти.

ASUS Z97-PRO(Wi-Fi ac)

ASUS Z97-PRO(Wi-Fi ac)

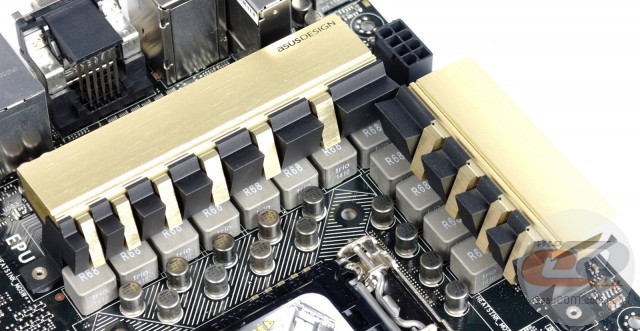

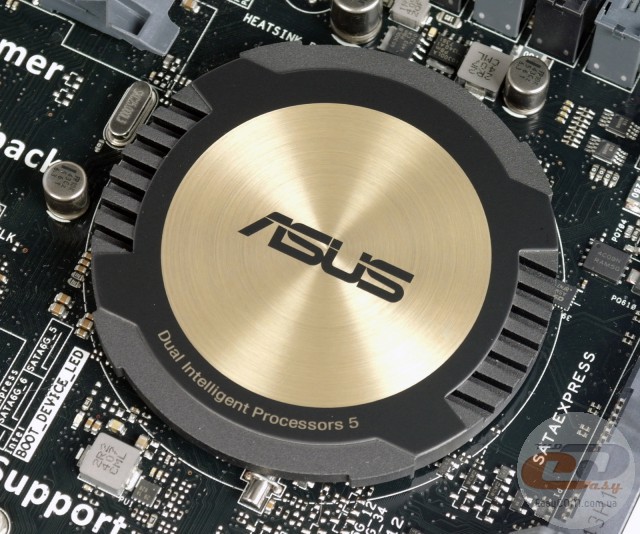

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,5°C;
  • радиаторы охлаждения элементов подсистемы питания процессора – 35,8°C.

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и конструкции самих радиаторов.

ASUS Z97-PRO(Wi-Fi ac)

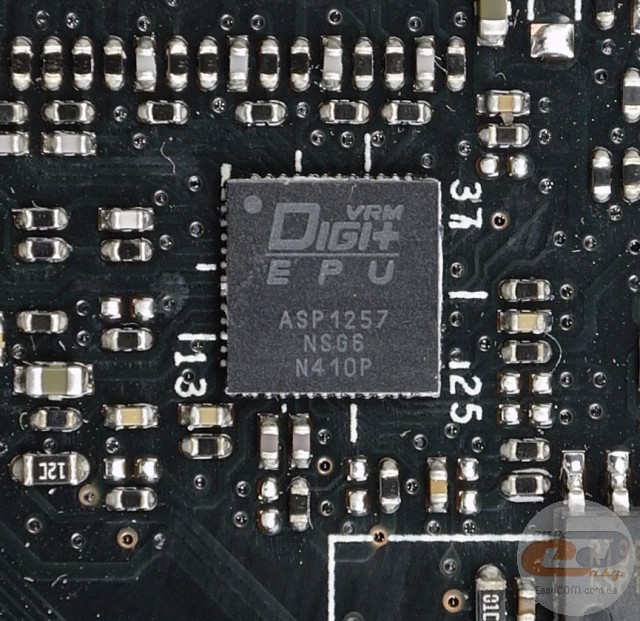

Питание процессора осуществляется по усиленной 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1257 со встроенной подсистемой управления энергопотреблением DIGI+VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным в 2,5 раза сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ASUS Z97-PRO(Wi-Fi ac)

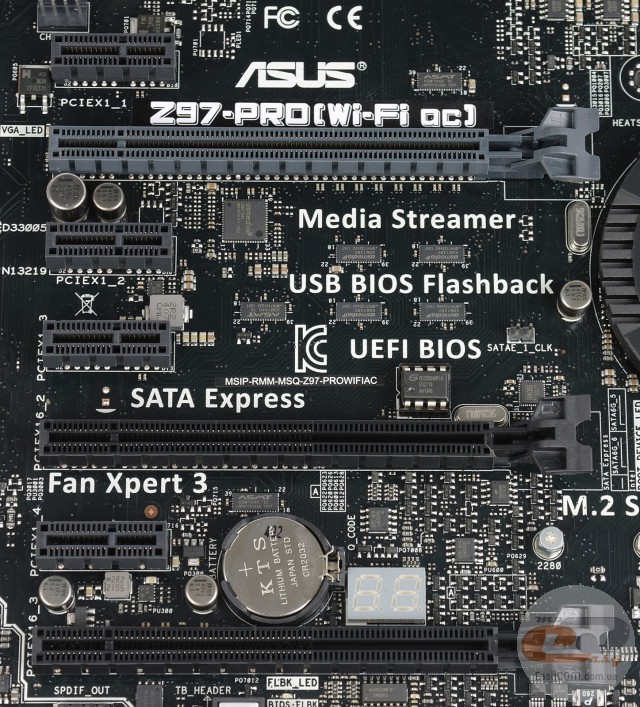

Для расширения функциональности материнской платы ASUS Z97-PRO(Wi-Fi ac) имеется в распоряжении семь слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8);
  6. PCI Express 2.0 x1;
  7. PCI Express 2.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из одной либо двух видеокарт. Третий разъем PCI Express x16 подключен к чипсету и способен использовать до четырех линий, поэтому его лучше задействовать для монтажа других карт расширения. Отдельно отметим, что расположение слотов позволит без проблем установить две видеокарты с трехслотовой системой охлаждения, и у вас все еще останется доступ к одному разъему PCI Express 2.0 x1.

В связи с наличием нескольких дополнительных контроллеров, наблюдается недостаток свободных чипсетных линий, соответственно, присутствует ряд ограничений. Так, слот PCI Express 2.0 x16 делит линии с двумя портами USB 3.0 на интерфейсной панели (на схеме USB3_E12) и четвертым слотом PCI Express 2.0 x1 (на схеме PCIe x1_4). Поэтому по умолчанию его пропускная способность ограничена только одной линией. Также два слота PCI Express 2.0 x1 (на схеме PCIe x1_2 и PCIe x1_3) подключены к одной линии, следовательно, один из них (PCIe x1_2 ) по умолчанию отключен, что вполне логично, поскольку доступ к нему в большинстве случаев будет перекрыт системой охлаждения видеокарты.

ASUS Z97-PRO(Wi-Fi ac)

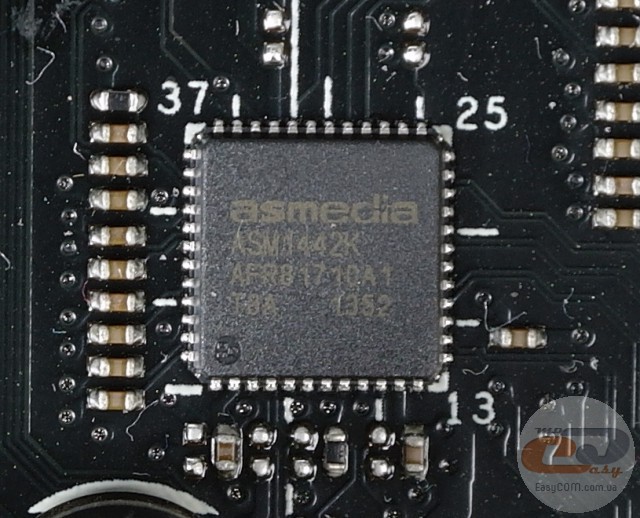

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода: HDMI, DisplayPort, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

ASUS Z97-PRO(Wi-Fi ac)

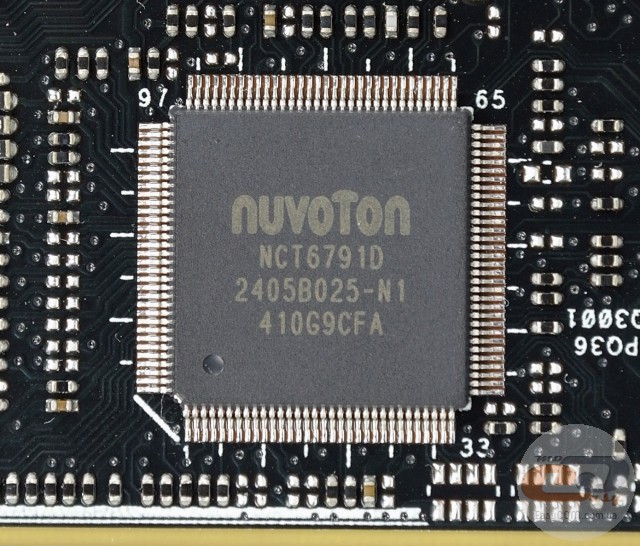

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

ASUS Z97-PRO(Wi-Fi ac)

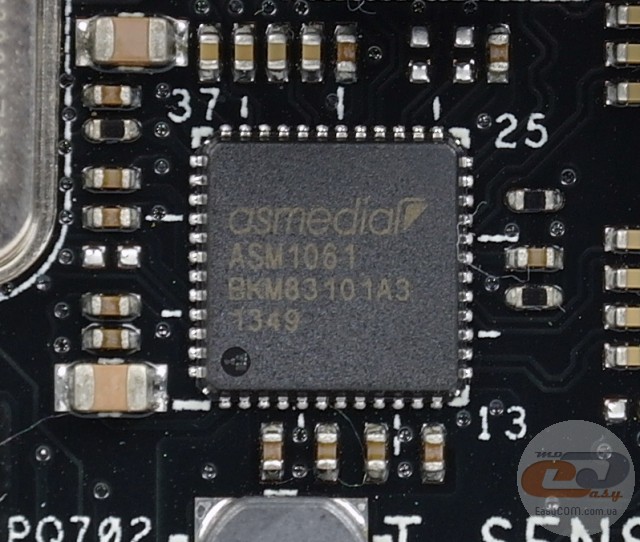

Два дополнительных порта SATA 6 Гбит/с реализованы при помощи контроллера ASMedia ASM1061.

ASUS Z97-PRO(Wi-Fi ac)

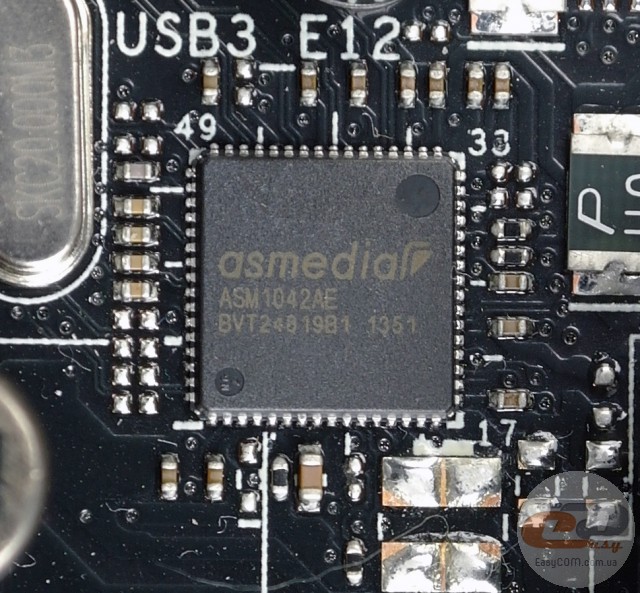

Два разъема USB 3.0 на интерфейсной панели функционируют благодаря контроллеру ASMedia ASM1042.

ASUS Z97-PRO(Wi-Fi ac)

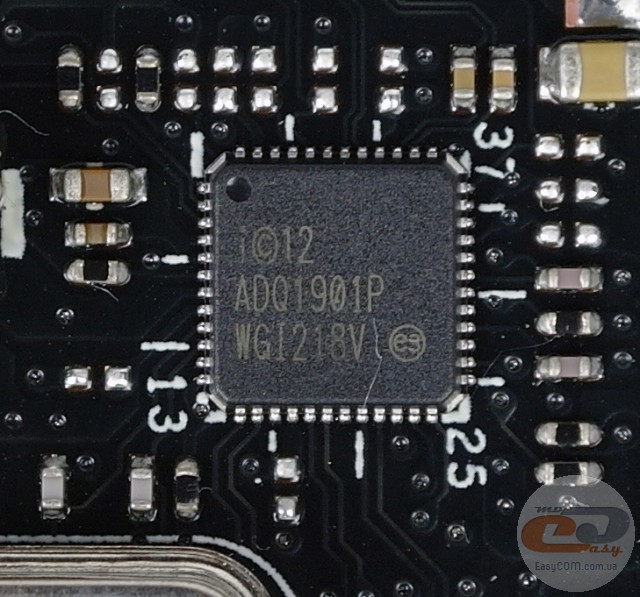

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI218V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита TurboLAN.

ASUS Z97-PRO(Wi-Fi ac)

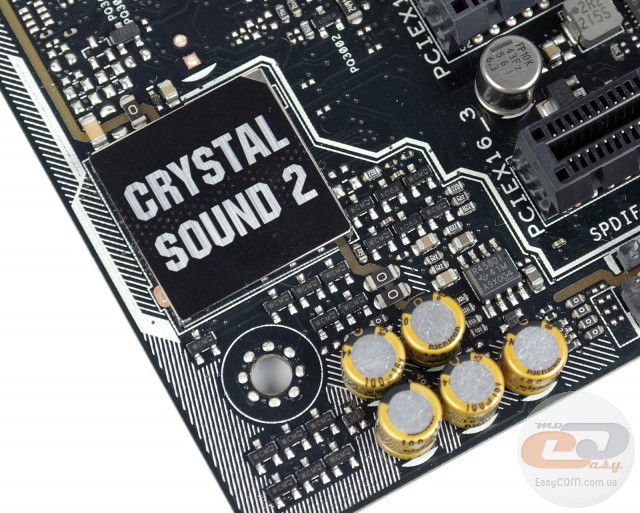

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. Она обладает рядом фирменных особенностей (концепция Crystal Sound 2), о которых мы упоминали вначале обзора.

ASUS Z97-PRO(Wi-Fi ac)

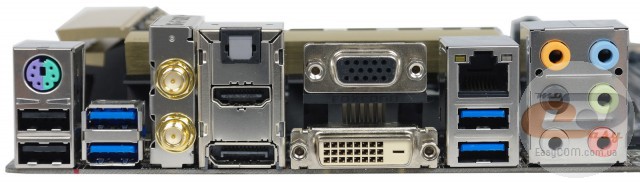

Интерфейсная панель модели ASUS Z97-PRO(Wi-Fi ac) включает в себя следующие порты:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для подключения мышки либо клавиатуры;
  • 1 x Optical S/PDIF out;
  • 2 x разъема для антенн Wi-Fi и Bluetooth;
  • 6 x аудиопортов.

Набор выходов на интерфейсной панели можно смело назвать оптимальным, ведь он включает в себя все необходимое: четыре видеовыхода, достаточное количество портов USB, а также интегрированный модуль Wi-Fi a/b/g/n/ac + Bluetooth 4.0, главной особенностью которого является поддержка стандарта IEEE 802.11ac. Согласно официальной информации, он способен обеспечить передачу данных на скорости до 867 Мбит/с, что в три раза превышает возможности стандарта IEEE 802.11n. При этом поддержка двух частотных диапазонов (2,4 и 5 ГГц) позволяет использовать первый для просмотра веб-страниц, а второй – для загрузки качественного HD-видеоконтента. Также не стоит забывать о функциях Cloud GO!, Remote Control и Media Streaming Hub, которые существенно упростят обмен файлами в домашней сети между совместимыми устройствами.

ASUS Z97-PRO(Wi-Fi ac)

ASUS Z97-PRO(Wi-Fi ac)

Возможности организации охлаждения внутри системного корпуса у ASUS Z97-PRO(Wi-Fi ac) очень хорошие. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, в то время как четыре других предназначены для системных вертушек.

UEFI BIOS

ASUS Z97-PRO(Wi-Fi ac)

Материнская плата ASUS Z97-PRO(Wi-Fi ac) использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

ASUS Z97-PRO(Wi-Fi ac)

ASUS Z97-PRO(Wi-Fi ac)

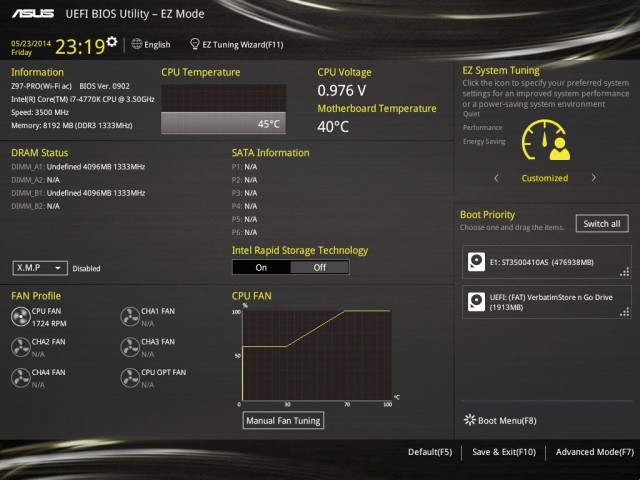

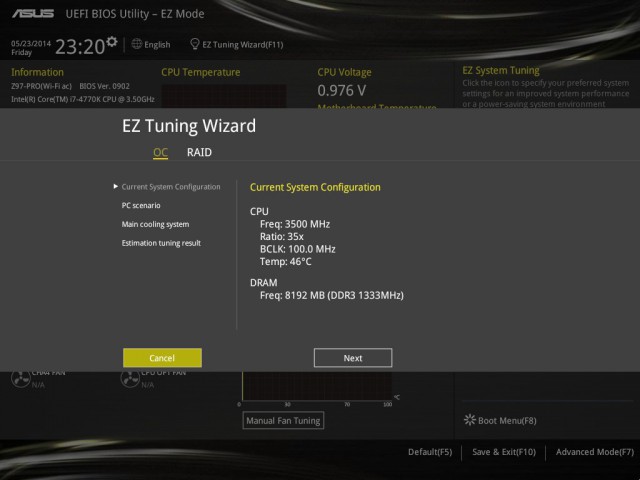

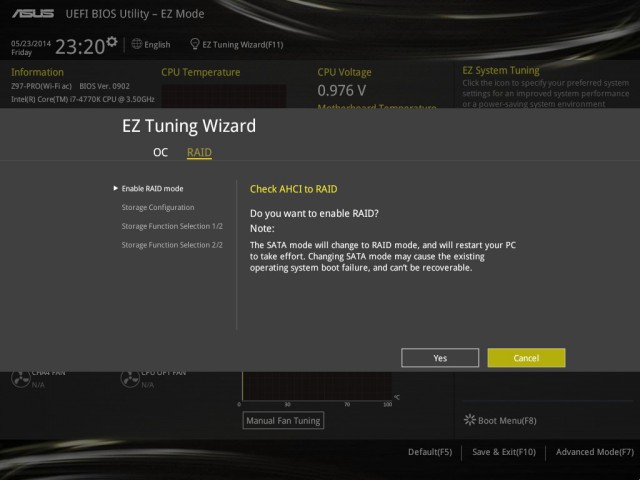

EZ Mode, в котором все необходимые настройки сгруппированы на одном экране, а разгон осуществляется при помощи EZ Tuning Wizard.

ASUS Z97-PRO(Wi-Fi ac)

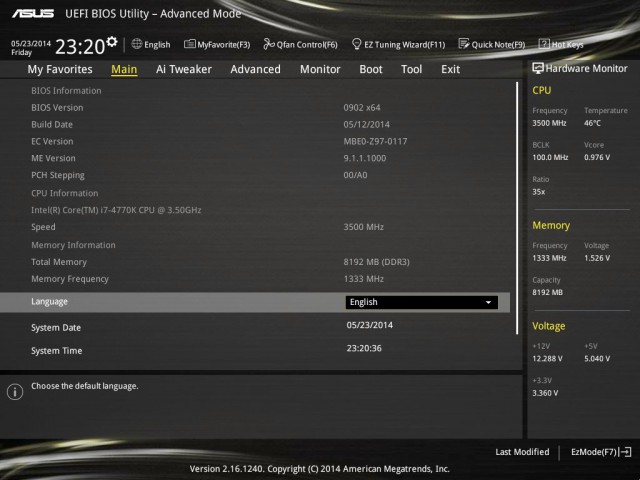

Либо привычный Advanced Mode, где все настройки необходимо производить вручную.

ASUS Z97-PRO(Wi-Fi ac)

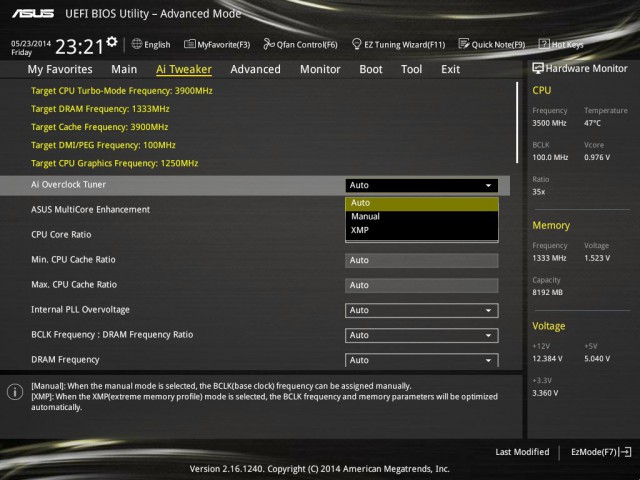

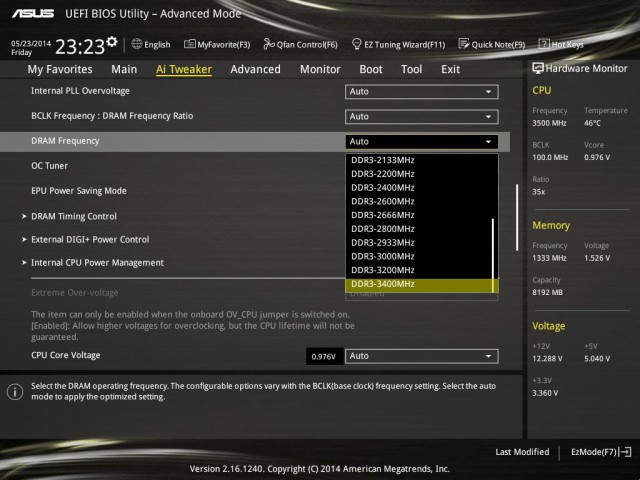

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

ASUS Z97-PRO(Wi-Fi ac)

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 3400 МГц.

ASUS Z97-PRO(Wi-Fi ac)

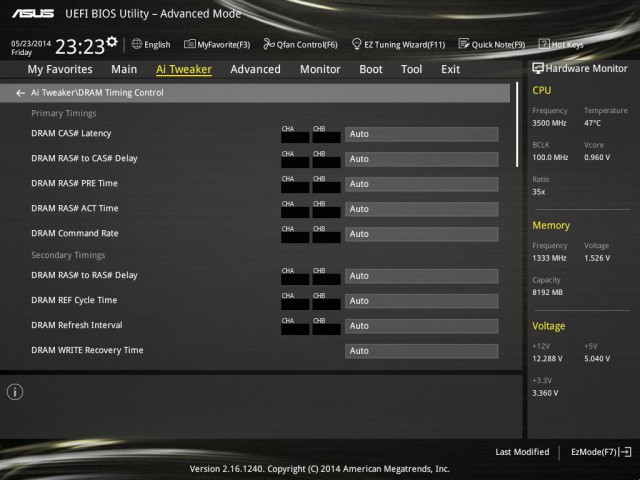

Также при необходимости можно получить доступ к регулировкам задержек памяти.

ASUS Z97-PRO(Wi-Fi ac)

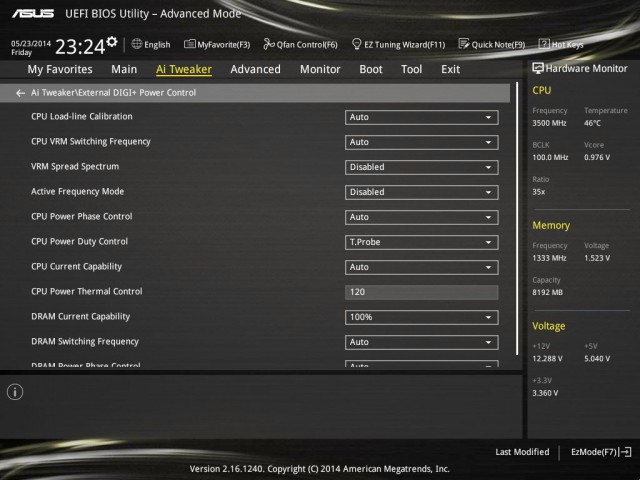

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+VRM.

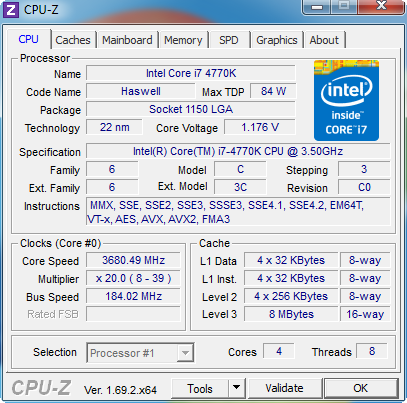

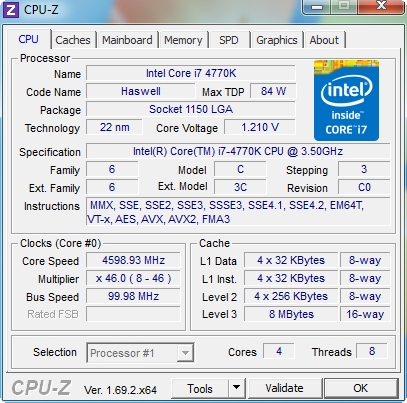

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

Initial BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативной памяти

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

300 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1

Напряжение на процессоре

CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001

Напряжение на системном агенте

CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 – 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20000 – 1,92000

0,00500

Напряжение на чипсете

PCH Core Voltage

0,70000 – 1,10000

0,01250



PCH VLX Voltage

1,20000 – 2,00000

0,01250



VTTDDR Voltage

0,60000 – 1,00000

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0.39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0.39500 – 0,63000

0,00500



Clock Crossing VBoot

0,10000 – 1,90000

0,00625



Clock Crossing Reset Voltage

0,10000 – 1,90000

0,00625



Clock Crossing Voltage

0,10000 – 1,90000

0,00625

ASUS Z97-PRO(Wi-Fi ac)

ASUS Z97-PRO(Wi-Fi ac)

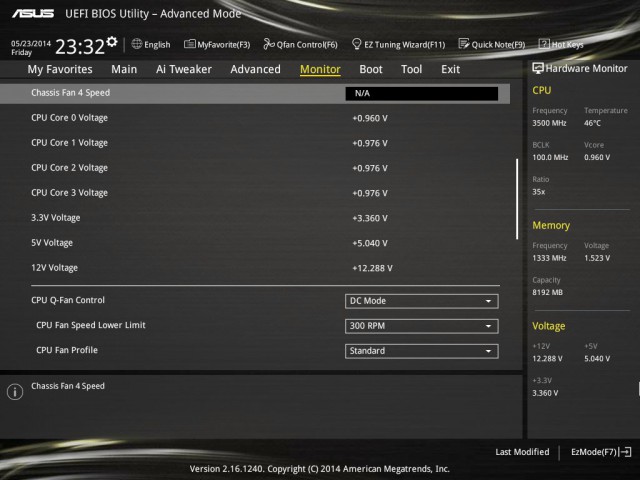

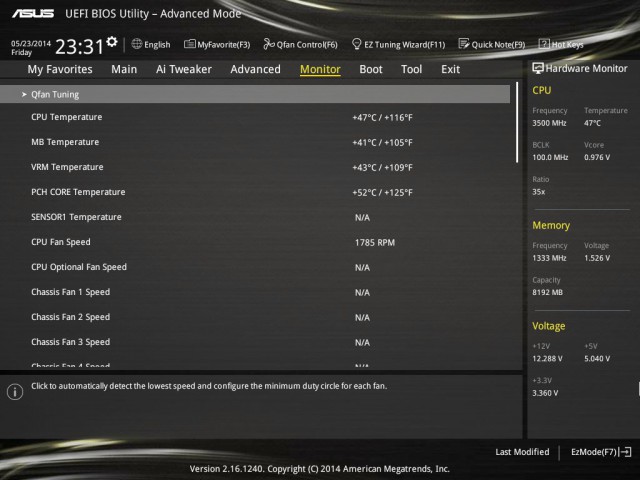

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно в данном разделе можно следить за напряжением на ядре процессора и на линиях питания +12В, +5В и +3,3В.

Возможность мониторинга напряжения питания модулей памяти реализована в правом столбце, который виден и в других разделах.

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.
