Обзор материнской платы BIOSTAR GF8200 M2+

Сегодня мы будем тестировать материнскую плату BIOSTAR GF8200 M2+ на системной логике NVIDIA GeForce 8200, которая выделяется наличием шины HyperTransport 3.0 и достаточно производительного интегрированного графического ядра, поддерживающего DirectX 10 и технологию Hybrid SLI. К слову, материнские платы компании BIOSTAR мы еще не тестировали. Так что получается своеобразный дебют этой компании на нашем сайте. Нужно сказать, что BIOSTAR давно находится на рынке системных плат и у большинства пользователей о ней сложилось вполне положительные впечатления, благодаря невысокой стоимости ее продуктов и достаточно хорошему качеству изготовления.

Ранее мы уже проводили тестирование материнской платы M3N78-EMH HDMI на этой же системной логике NVIDIA GeForce 8200 от более дорогого бренда - ASUS. Так что у всех желающих будет возможность оценить подход к реализации мультимедийной платформы обеих компаний. Но при этом сразу заметим, что BIOSTAR GF8200 M2+ стоит дешевле.

BIOSTAR GF8200 M2+

Спецификация материнской платы BIOSTAR GF8200 M2+:

Производитель

BIOSTAR

 Модель

GF8200 M2+

Чипсет

NVIDIA GeForce 8200 (MCP78S)

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD Phenom FX /Phenom X4/Athlon X2/AMD Athlon 64/ Sempron

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5600 МТ/c
2000 / 1600 МТ/c для AM2 CPU

Используемая память

DDR2 1066/800/667/533 МГц
DDR2 1066 поддерживается только AM2+ CPU

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

1 x PCIe x16 с поддержкой NVIDIA Hybrid SLI (шина PCIe 2.0 / 1.0)
1 x PCIe x1
2 x PCI

VGA

Интегрированное графическое ядро NVIDIA GeForce 8200 DirectX 10 с поддержкой Hybrid SLI
Максимальный объем используемой памяти 512 МБ

Дисковая подсистема

MCP78S поддерживает:
6 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

HDA кодек 6-канального звука Realtek ALC662

Поддержка LAN

Сетевой контроллер Realtek RTL8111C (10/100/1000 Мбит/с)

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Радиатор

Разъемы для вентиляторов

1 x CPU
1 x корпусного вентилятора

Внешние порты I/O

2 x PS/2 порт для подключения клавиатуры и мыши
1 х VGA
1 x DVI
4 x USB 2.0
1 x LAN (RJ45)
3 аудио разъема

Внутренние порты I/O

8 x USB
6 х SATA
1 x IDE
1 x LPT
1 x FDD
1 х S/PDIF выход
1 х COM
1 x CD вход
Аудио разъем фронт-панели
Разъем системной панели

Возможности разгона

Изменение частоты: FSB, HT, PCIE, память.
Изменение напряжения: процессор, чипсет, память

Комплектация

1 x SATA кабель
1 x UltraDMA 133/100/66 кабель
Заглушка
Руководство к материнской плате
CD с утилитами и драйверами

Форм-фактор Размеры, мм

ATX
244 x 220

Сайт производителя

http://www.biostar.com.tw/

Новую версию BIOS для BIOSTAR GF8200 M2+ можно скачать с официальной страницы.
Новую версию драйверов можно скачать с другой официальной страницы.

BIOSTAR GF8200 M2+

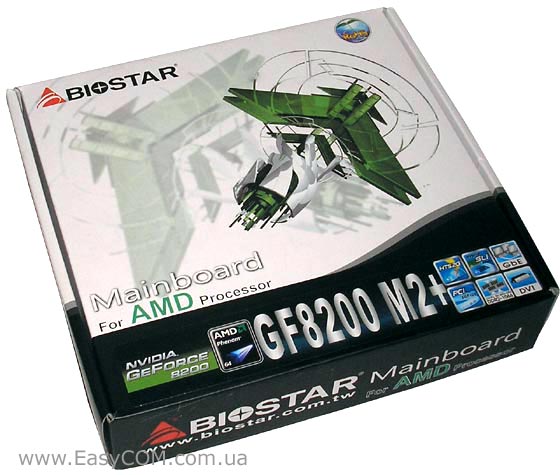

Материнская плата BIOSTAR GF8200 M2+ упакована в небольшую картонную коробку с футуристическим оформлением. На коробке подчеркивается поддержка процессоров AMD Phenom, наличие шины HyperTransport 3.0, шины PCI Express 2.0 и интегрированного графического ядра NVIDIA GeForce 8200, поддерживающего технологию Hybrid SLI, а также DVI видеовыхода.

BIOSTAR GF8200 M2+

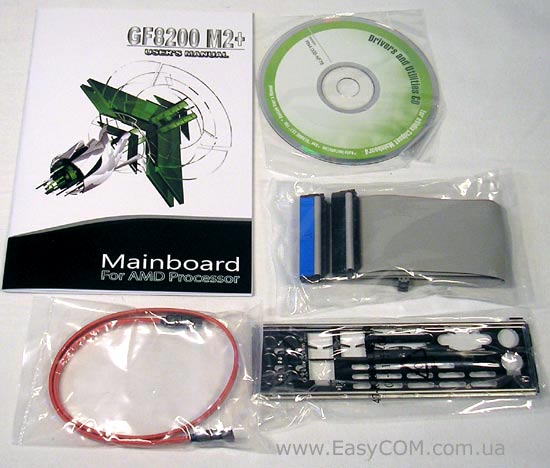

Комплектация у материнской платы BIOSTAR GF8200 M2+ очень скромная:

  • руководство к материнской плате;
  • CD диск с утилитами и драйверами;
  • заглушка;
  • шлейф Serial ATA;
  • шлейф UltraDMA 133/100/66.

BIOSTAR GF8200 M2+

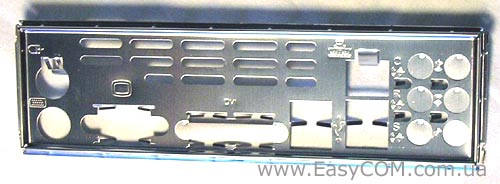

На заглушке материнской платы BIOSTAR GF8200 M2+ сделана вентиляционная решетка, можно отметить столь простое и одновременно практичное решение.

BIOSTAR GF8200 M2+

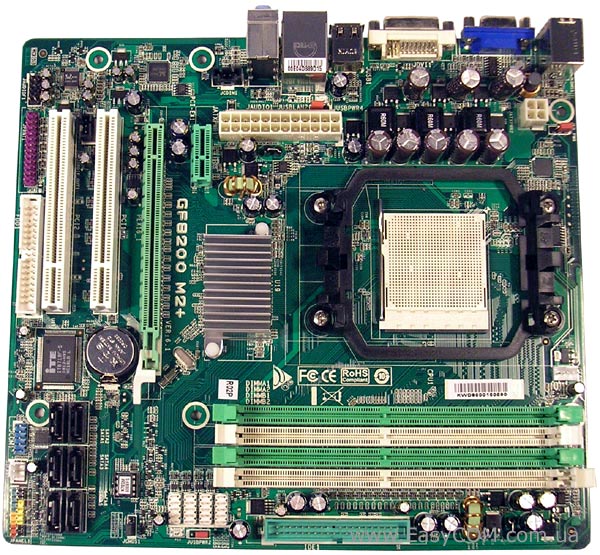

Знакомясь с внешним видом BIOSTAR GF8200 M2+, сразу обращает на себя внимание неудобное расположение 24-контактного разъема питания в центре платы, что сегодня является достаточно редким явлением. Но остальные разъемы, за исключением порта для FDD, размещены вполне приемлемо для подключения. Дисковод же компания BIOSTAR, по праву, считает устаревшим устройством, поэтому даже шлейфа к нему в комплекте не прилагает. В общем-то, если данное устройство окажется еще актуальным при модернизации компьютера, у пользователей шлейф, скорее всего, найдется.

BIOSTAR GF8200 M2+

Для охлаждения чипсета служит небольшой алюминиевый радиатор, который даже на фоне референсного варианта компании NVIDIA выглядит не очень убедительно.

BIOSTAR GF8200 M2+

Чипсет материнской платы BIOSTAR GF8200 M2+ поддерживает шесть портов Serial ATA 3.0 Гб/с, с возможностью организации RAID массивов 0, 1, 5, 10, один разъем IDE, а также двенадцать портов USB, восемь из которых внутренние. Кроме того, на материнской плате BIOSTAR GF8200 M2+ были реализованы порты COM и LPT. Разъем системной панели удачно расположен в углу платы и имеет цветовую маркировку, что упрощает процесс подключения.

BIOSTAR GF8200 M2+

На материнской плате BIOSTAR GF8200 M2+ есть один слот PCIE х1, один PCIE х16 с поддержкой шины PCI Express 2.0 и еще два слота PCI.

Аудиоподсистема BIOSTAR GF8200 M2+ основана на 6-канальном HDA кодеке Realtek ALC662, разъем фронт-панели которого поддерживает только HDA формат, а AC'97 звук не поддерживается. К тому же, на материнской плате есть еще гигабитный сетевой контроллер Realtek RTL8111C, а вот контроллера FireWire нет.

BIOSTAR GF8200 M2+

Некоторое неудобство способна причинить защелка слота PCIE х16. Ее задумано открывать снизу, но если установить в слот видеокарту с большой системой охлаждения, то извлечь ее будет не совсем просто.

BIOSTAR GF8200 M2+

Стабилизатор питания на материнской плате BIOSTAR GF8200 M2+ только трехфазный. Собран он на MOSFET P0903BDG (25 В, 9,5 мОм, 50А) и MOSFET NIKO-SEM P75N02LDG (25 В, 8,5 мОм, 65A), которые управляются ШИМ-контроллером intersil ISL6312. Как и на всей плате в этом узле установлены простые конденсаторы с жидким электролитом, зато применяются дросселя закрытого типа.

BIOSTAR GF8200 M2+

Основательно был выполнен крепеж для кулера. Пластиковая рамка имеет все шесть зубцов, а упорная пластина для жесткости усилена металлической рамкой.

BIOSTAR GF8200 M2+

На заднюю панель выведены следующие порты: PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA и цифровой DVI видеовыходы, разъем RJ45 для сетевых соединений, три audio-разъема для 6-канального звука.

А вот интерфейс высокой четкости HDMI, который поддерживает интегрированный видеоускоритель NVIDIA GeForce 8200, видимо в целях экономии, реализован не был.

BIOSTAR GF8200 M2+

Кроме 4-контактного разъема для процессорного кулера, на материнской плате BIOSTAR GF8200 M2+ есть только один 3-контактный разъем для корпусного вентилятора, что придется учитывать во время организации вентиляции в корпусе.

BIOS

В материнской плате BIOSTAR GF8200 M2+ используется AMI BIOS. Настроек необходимых для разгона в BIOS на самом деле не очень много:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

PowerNow (Cool’n’Quiet)
Secure Virtual Machine Mode





Опорная частота

CPU Frequency

200-500 МГц

1

Процессорный множитель

Processor Frequency Multiplier

x4 – max

x0,5

Частота шины PCI Express

MCP PCI-Express Frequency

100 - 200 МГц

1

Напряжение на процессоре

Processor Voltage

0,8 – 1,25 В

0,025 В

Повышение напряжения на процессоре

CPU Over-Voltage

+3,3%; +6,6%; +10%



Повышение напряжения на чипсете

Chipset Over-Voltage

+0,03 В - +0,09 В

0,03 В

Повышение напряжения на памяти

Memory Over-Voltage

1,95 В – 2,1 В

0,05 В

Частота памяти

Memory Clock Mode

200/266/333/400/533



Настройки таймингов памяти

DRAM Timing Mode

CAS Latency, 2T Command, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3



Частота шины HyperTransport

SB to K8(CPU) Frequency

200 - 1800 МГц

200

Разрядность шины HyperTransport

SB to K8(CPU) LinkWidth

4, 8, 16 бит

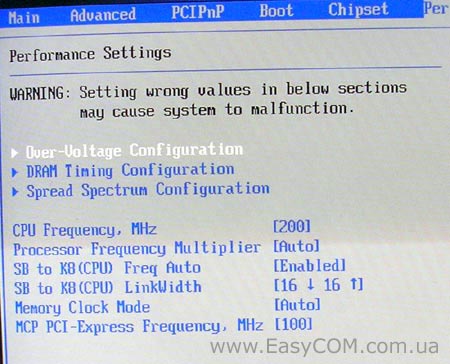

Как для бюджетного продукта в BIOS материнской платы BIOSTAR GF8200 M2+ присутствует достаточное количество настроек, позволяющих производить небольшой разгон.

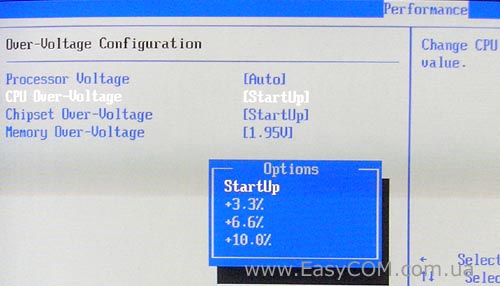

Среди настроек поднятия напряжение питания, таковые имеются для процессора, чипсета и памяти. Но значительно повысить питание не выйдет, для процессора все ограничится 10%, а для чипсета повышением на 0,09 В.

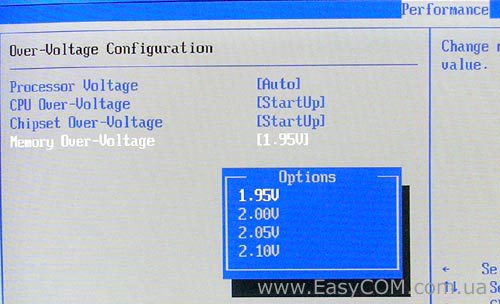

Напряжение питания модулей памяти регулируется не от стандартной величины в 1,8 В, а от завышенного значения 1,95 В. В целом, подобное завышение не сильно критично и даже в некоторой степени может повысить стабильность памяти, но особо чувствительным модулям это может «не понравиться», особенно при плохой вентиляции в корпусе.

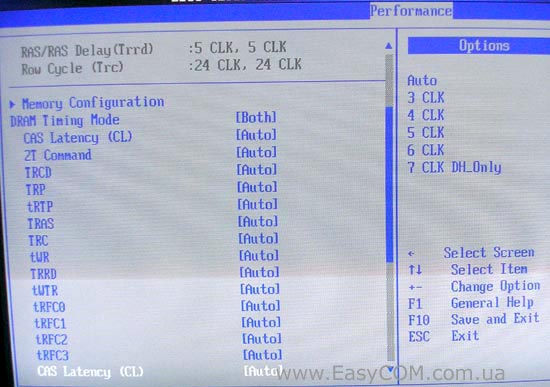

Также в BIOS есть возможность для тонкой подстройки таймингов и подтаймингов оперативной памяти.

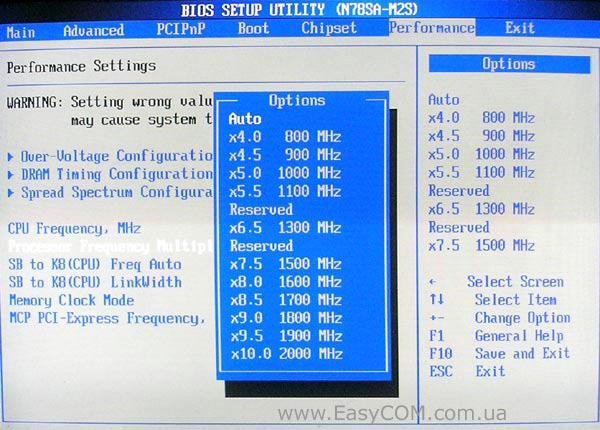

Опции процессорного множителя отображаются со значением частоты ядра, что достаточно удобно.

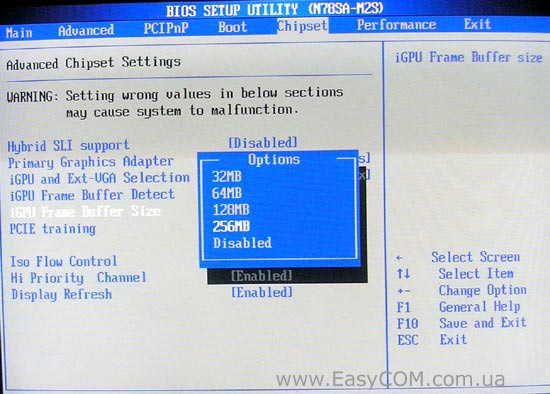

Под нужды интегрированного видеоускорителя можно выделить не 512 МБ, как указано в спецификации, а только 256 МБ.

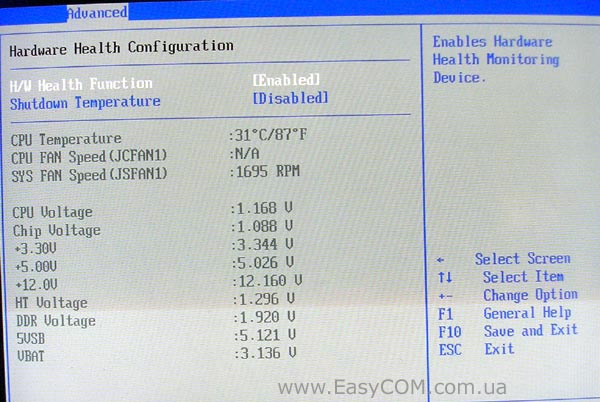

В окне Hardware Monitor можно следить за:

  • температурой процессора;
  • скоростью вращения процессорного кулера и одного вентилятора;
  • напряжением на линиях питания 3.3В, 5В, 12В, 5VSB и батарейке, а также ядре процессора, чипсете, контроллере шины HyperTransport и памяти.

Как видим, возможности мониторинга несколько расширенны, по сравнению со «стандартным» представлением, но при этом отсутствует привычный показатель температуры самой платы.

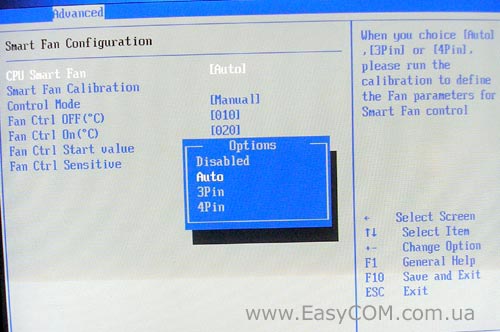

Для процессорного кулера можно активировать функцию управления Smart Fan, которая будет изменять скорость вращения вентилятора, а с ней и уровень шума, в зависимости от температуры процессора. Автоматическое управление работает как для 4-контактных, так и 3-контактных моделей систем охлаждения.

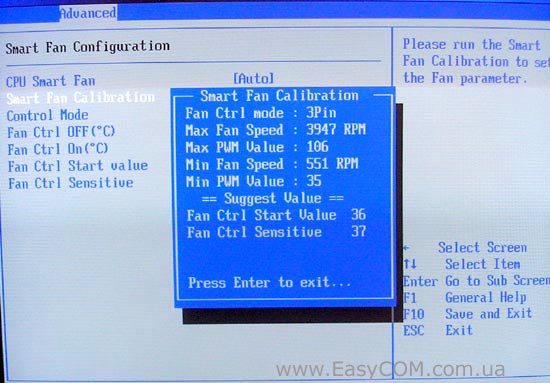

Параметры регулятора можно выставить самостоятельно вручную или откалибровать вентилятор при помощи встроенной функции. При этом BIOS самостоятельно определит максимальную и стартовую скорости вращения вентилятора, а также чувствительность (инертность) системы охлаждения.

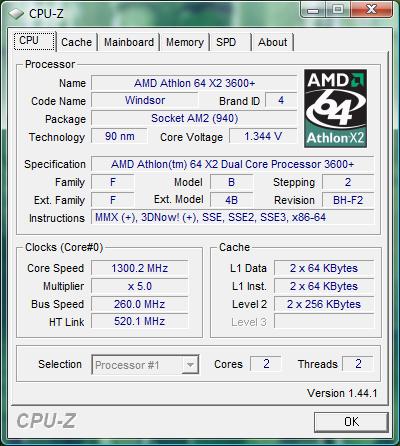

Разгон материнской платы BIOSTAR GF8200 M2+ закончился на частоте в 260 МГц. Также мы выяснили, что из BIOS поднять напряжение на процессоре можно до 1,344 В.

Учитывая возможности повышения стабильности, применения большей частоты при разгоне большинства процессоров не потребуется. Разгонять процессоры AMD Phenom на материнской плате BIOSTAR GF8200 M2+ не рекомендуется по причине не достаточно мощного стабилизатора питания процессора.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

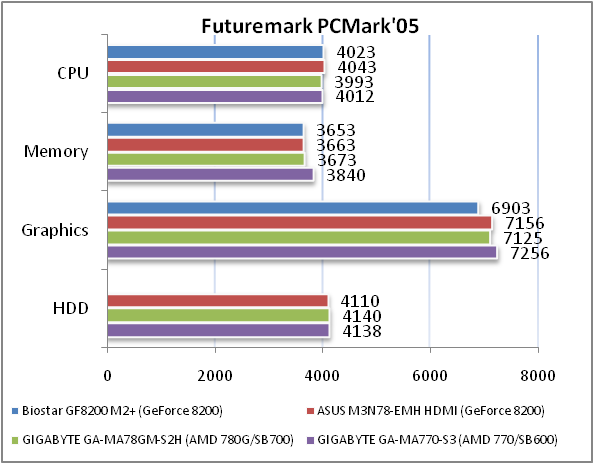

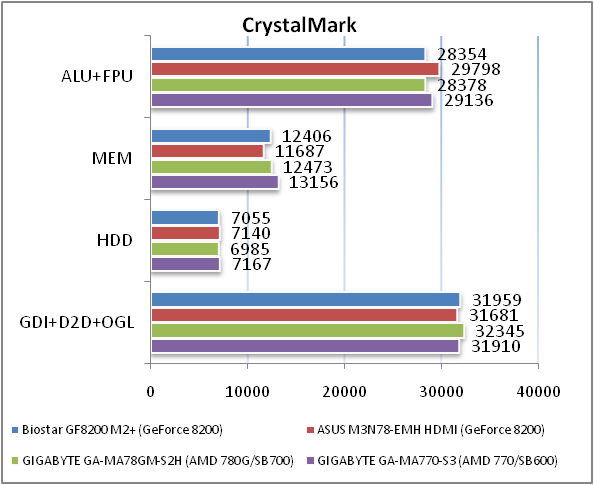

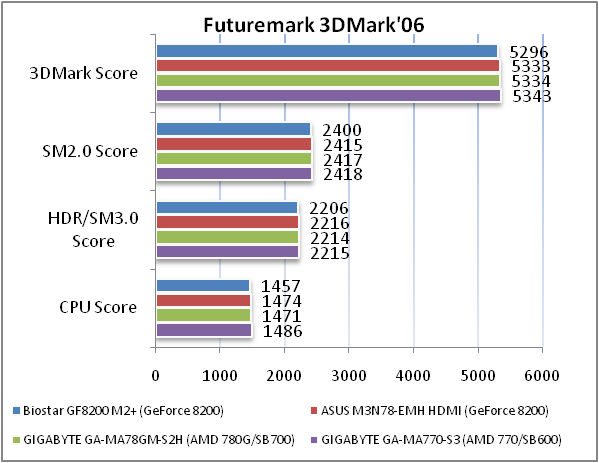

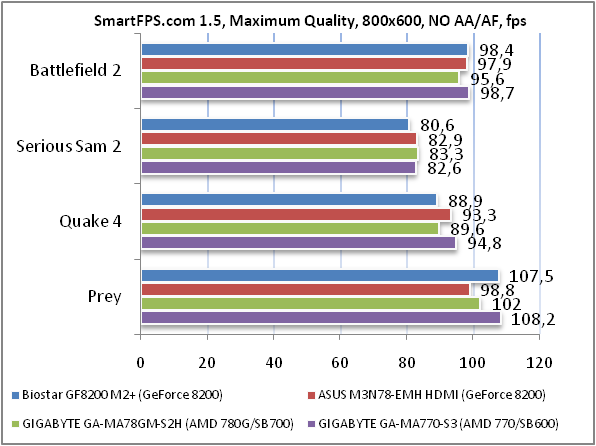

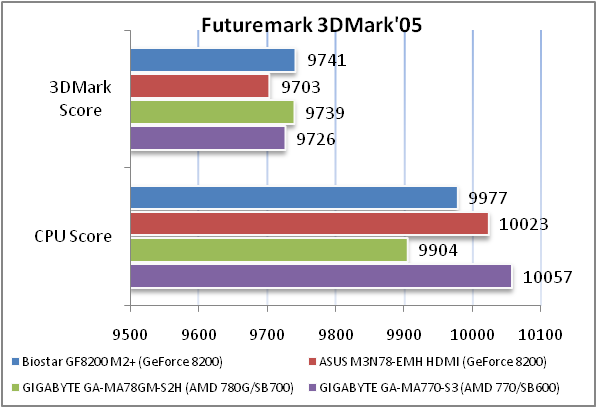

Материнская плата BIOSTAR GF8200 M2+ по уровню производительности не выделяется среди решений этого же класса.

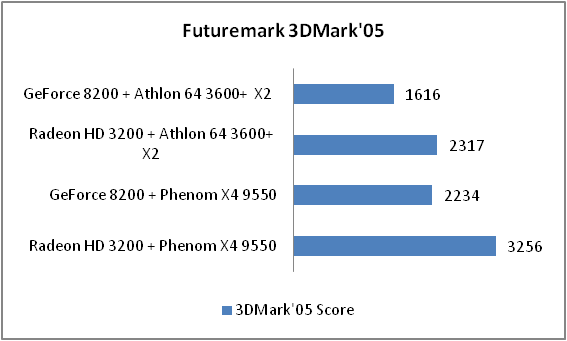

Тестирование материнской платы BIOSTAR GF8200 M2+ на интегрированном видеоускорителе NVIDIA GeForce 8200

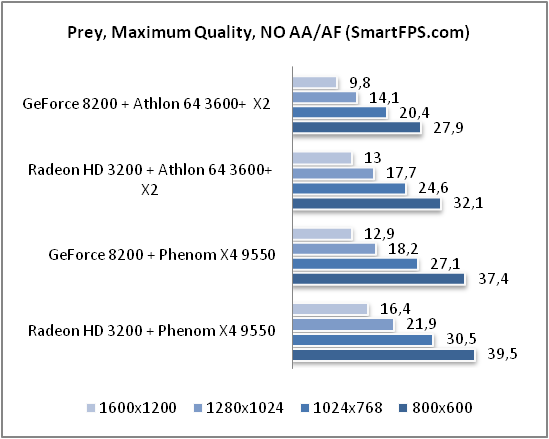

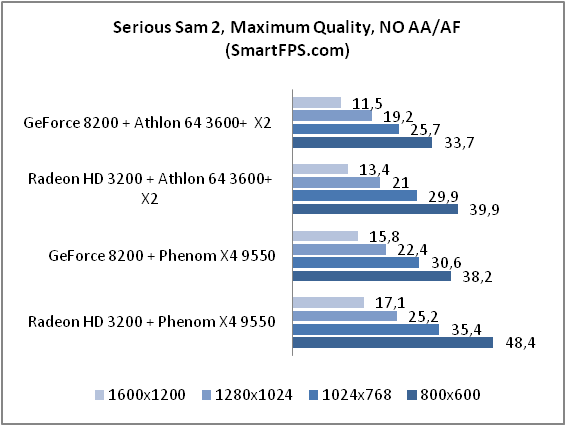

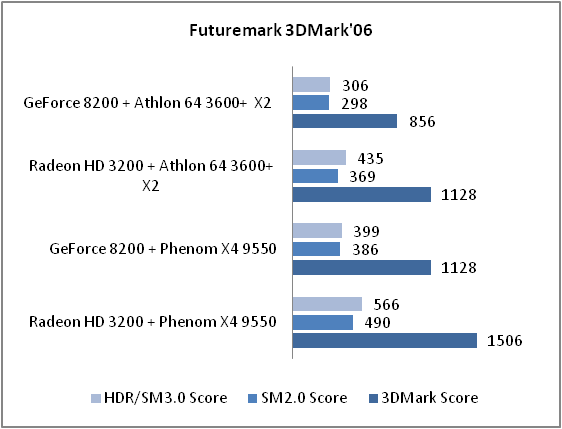

Графический процессор NVIDIA GeForce 8200 работает на частоте 500 МГц, имеет 16 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0.
