Обзор и тестирование материнской платы ECS Z170-CLAYMORE

Продукция компании ECS хоть и является достаточно редким гостем в нашей тестовой лаборатории, однако упустить возможность познакомиться с топовой на текущий момент моделью на основе флагманского чипсета Intel Z170 для работы с новым семейством процессоров Intel Skylake (платформа Socket LGA1151) мы не могли.

ECS Z170-CLAYMORE

Материнская плата ECS Z170-CLAYMORE входит в состав серии ECS LEET Gaming, созданной специально для геймеров. Решения данной линейки отличаются высоким качеством исполнения, поддержкой передовых технологий, а также отличным оснащением, которое включает в себя надежный сетевой контроллер и качественную звуковую подсистему.

Спецификация материнской платы ECS Z170-CLAYMORE:

Производитель и модель

ECS Z170-CLAYMORE

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого поколения

Частота используемой памяти

3200+(OC) / 2133 МГц

Поддержка памяти

4 x DDR4 DIMM-слота с поддержкой до 64 ГБ памяти

Слоты расширения

3 x PCI Express 3.0 x16 (x16 / x8+x8 / x8+x4+x4)

2 x PCI Express 3.0 x16 (х4+х4)

Дисковая подсистема

Чипсет Intel Z170 поддерживает:

1 x M.2 (M.2 2242, M.2 2260, M.2 2280)

4 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek DRAGON 8118AS (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC1150

8-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

2 x PS/2

1 x HDMI 2.0

1 x DisplayPort

1 x LAN (RJ45)

4 x USB 3.0

2 х USB 3.1

4 x USB 2.0

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

1 x SATA Express

1 х разъем TPM

1 х S/PDIF out

1 x кнопка «Включение»

1 х кнопка «Перезагрузка»

1 х диагностический LED-индикатор

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер сброса CMOS

BIOS

64 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

4 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ECS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ECS Z170-CLAYMORE

Новинка поставляется в коробке, выполненной из плотного картона. Полиграфия оформлена в фирменных цветах серии ECS LEET Gaming – золотисто-черных. Большая часть лицевой стороны отведена под логотип данной серии, а также под наименование модели устройства.

ECS Z170-CLAYMORE

На обратной стороне коробки, помимо изображения материнской платы, ее интерфейсной панели, а также краткого перечня технических характеристик, отмечены основные достоинства ECS Z170-CLAYMORE:

  • USB 3.1 – расположенные на интерфейсной панели порты USB 3.1 Type-A обладают пропускной способностью 10 Гбит/с.
  • Realtek DRAGON – на материнской плате установлен новый гигабитный сетевой контроллер от компании Realtek, который обладает возможностью автоматически выделять игровой трафик и повышать его приоритет по отношению к низкоуровневому системному трафику, обеспечивая низкие задержки в онлайн-играх.
  • M.2 & SATA Express – используемые интерфейсы M.2 и SATA Express обладают пропускной способностью 16 Гбит/с.
  • EZ Charger – данная технология позволяет заряжать ваши портативные устройства даже при выключенном ПК.

ECS Z170-CLAYMORE

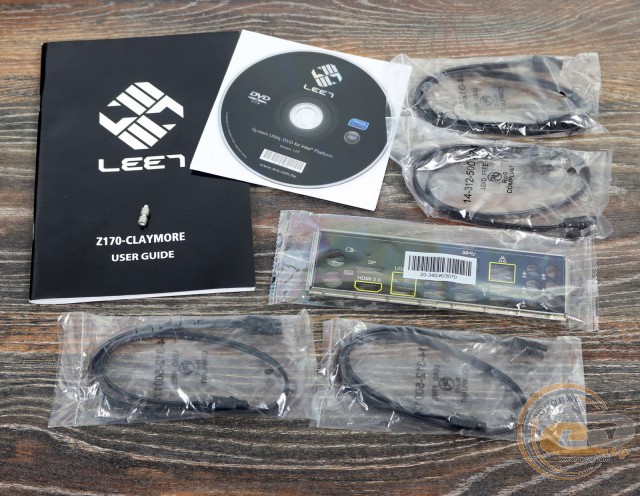

В коробке с ECS Z170-CLAYMORE мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • четыре кабеля SATA;
  • заглушку интерфейсной панели.

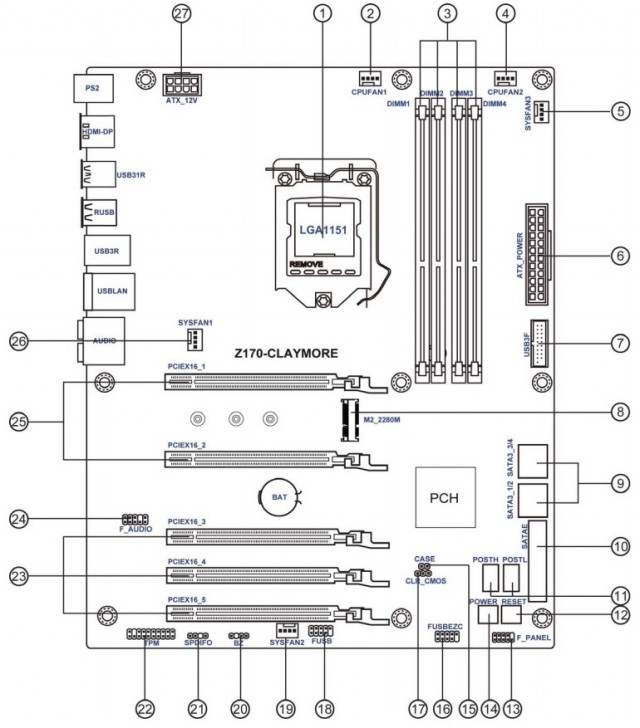

Дизайн и особенности платы

ECS Z170-CLAYMORE

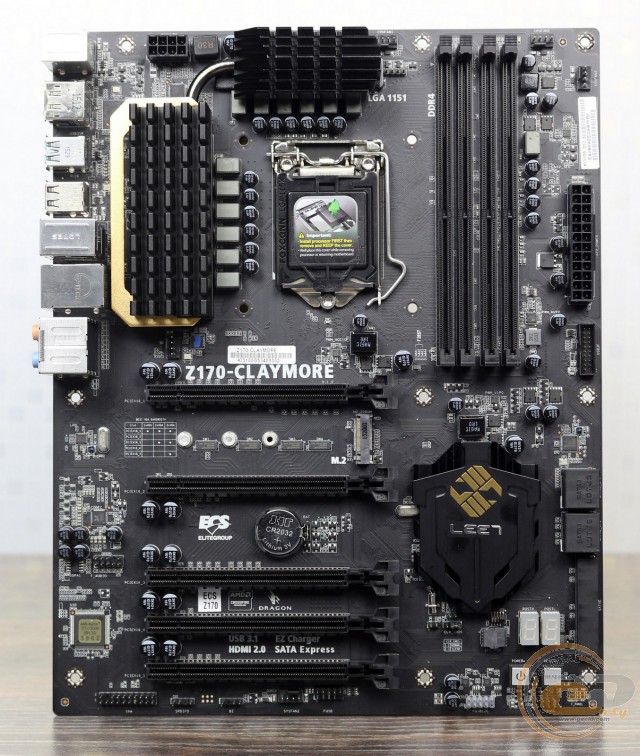

Как и полагается высокоуровневому решению, новинка выполнена в формате ATX на печатной плате черного цвета с матовым покрытием. Она отличается достаточно стильным и сдержанным оформлением в черных тонах, которые немного разбавлены золотистыми вкраплениями на радиаторах.

ECS Z170-CLAYMORE

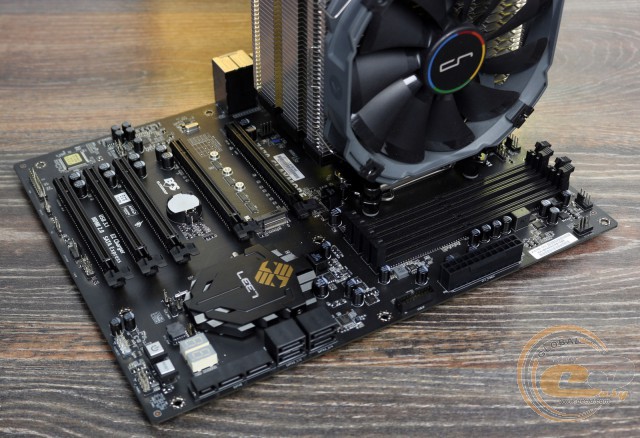

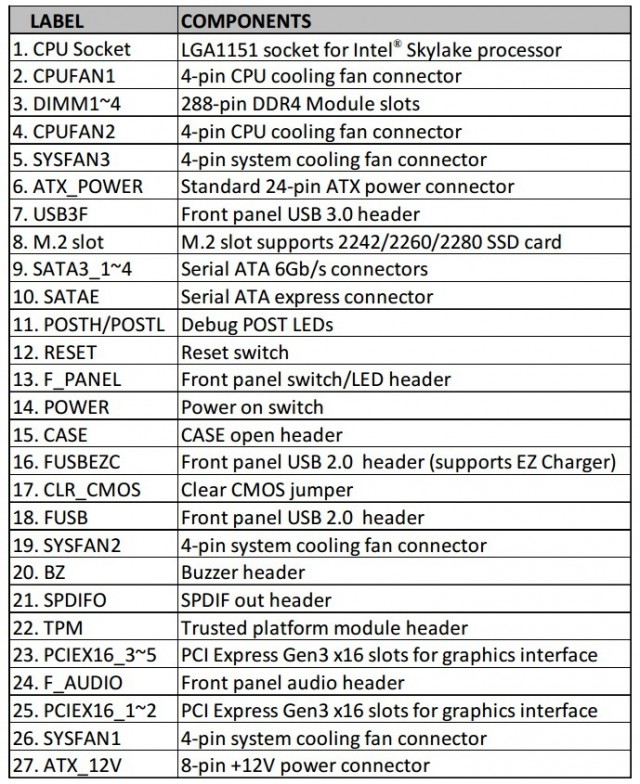

Несмотря на наличие ряда дополнительных набортных элементов, производителю удалось разместить все компоненты практически идеально, поэтому у вас не будет никаких проблем со сборкой системы на основе тестируемой модели.

ECS Z170-CLAYMORE

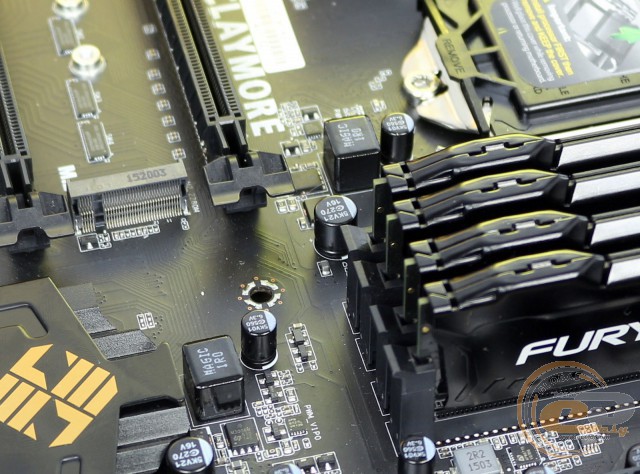

Позаботился производитель и о том, чтобы установленная видеокарта не мешала подключению и отключению модулей оперативной памяти, оснастив DIMM-слоты защелками только с одной стороны.

ECS Z170-CLAYMORE

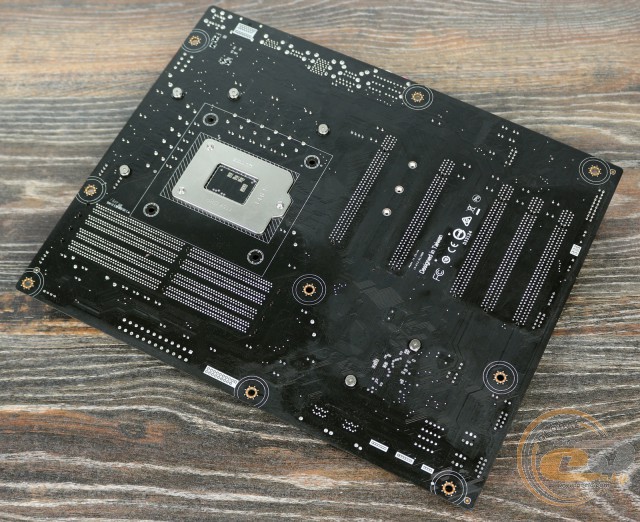

Взглянув на обратную сторону ECS Z170-CLAYMORE, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что все три радиатора системы охлаждения закреплены при помощи винтов.

ECS Z170-CLAYMORE

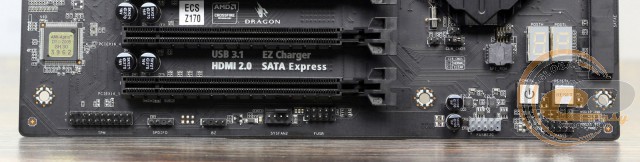

В нижней части печатной платы расположены следующие разъемы: S/PDIF out, разъем TPM, один 4-контактный разъем для подключения корпусного вентилятора, кнопки «Включение» и «Перезагрузка», диагностический LED-индикатор, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели.

ECS Z170-CLAYMORE

ECS Z170-CLAYMORE

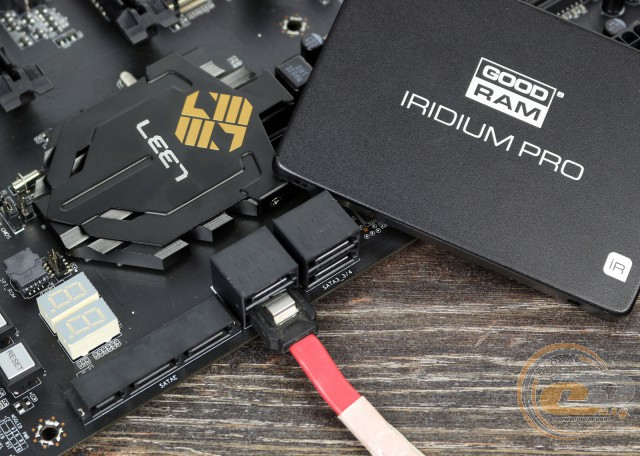

Возможности организации дисковой подсистемы представлены разъемом M.2 с пропускной способностью 16 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), четырьмя портами SATA 6 Гбит/с, а также одним SATA Express с пропускной способностью 16 Гбит/с, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

ECS Z170-CLAYMORE

Системная плата ECS Z170-CLAYMORE оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах более чем 3200 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.0. Всего на плате силами чипсета реализована поддержка шести портов USB 3.0: двух внутренних и четырех внешних.

ECS Z170-CLAYMORE

ECS Z170-CLAYMORE

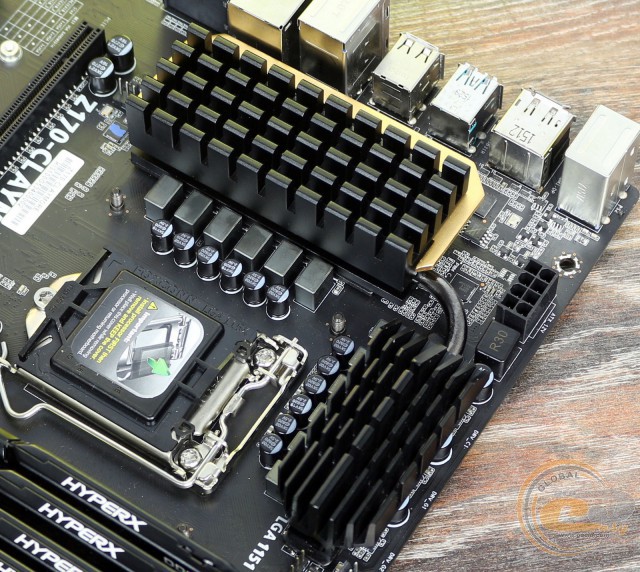

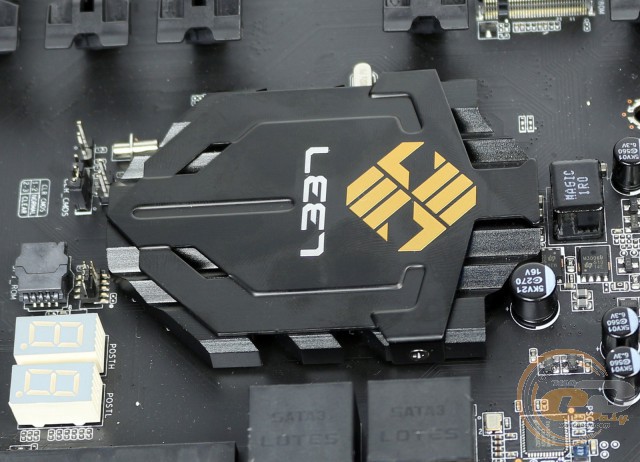

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z170, в то время как два другие, соединенные тепловой трубкой, накрывают элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35,1°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 36,3°C;
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 35,1°C.

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ECS Z170-CLAYMORE

ECS Z170-CLAYMORE

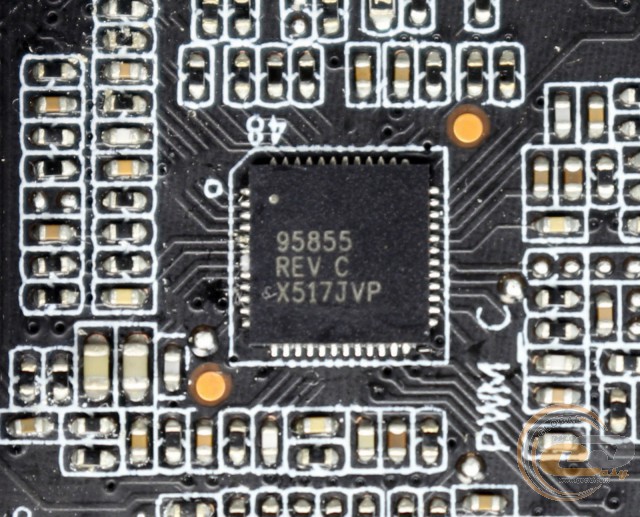

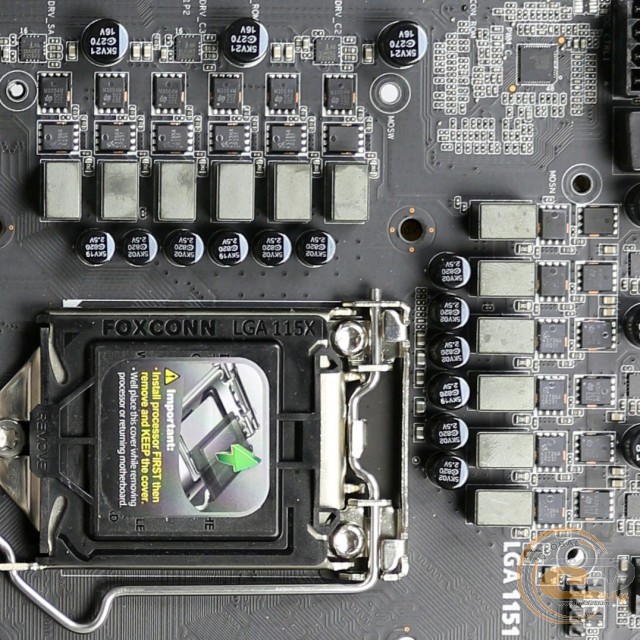

Питание процессора осуществляется по усиленной 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере 95855. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ECS Z170-CLAYMORE

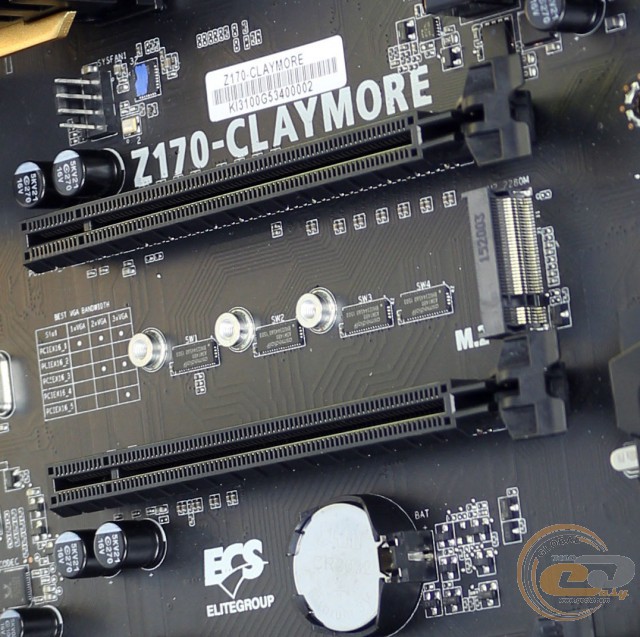

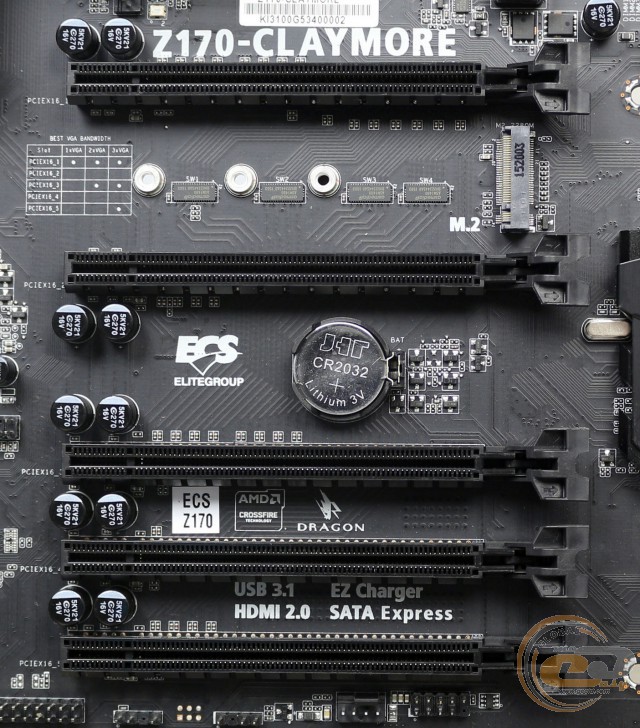

Для расширения функциональности материнской платы ECS Z170-CLAYMORE есть пять слотов:

  1. PCI Express 3.0 x16 (в режиме х16 либо х8);
  2. PCI Express 3.0 x16 (в режиме х4);
  3. PCI Express 3.0 x16 (в режиме х8 либо х4);
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x16 (в режиме х4).

Данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Отдельно отметим, что расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения, правда, при этом доступ к другим слотам будет перекрыт.

ECS Z170-CLAYMORE

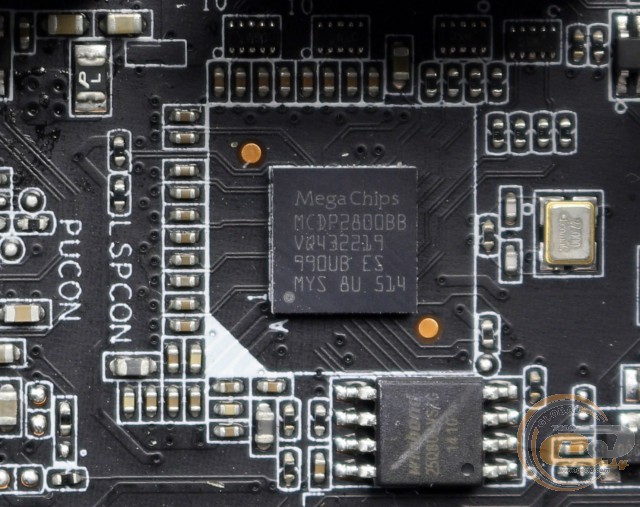

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI 2.0 и DisplayPort, обслуживание которых осуществляется силами микросхемы MegaChips MCDP2800BB.

ECS Z170-CLAYMORE

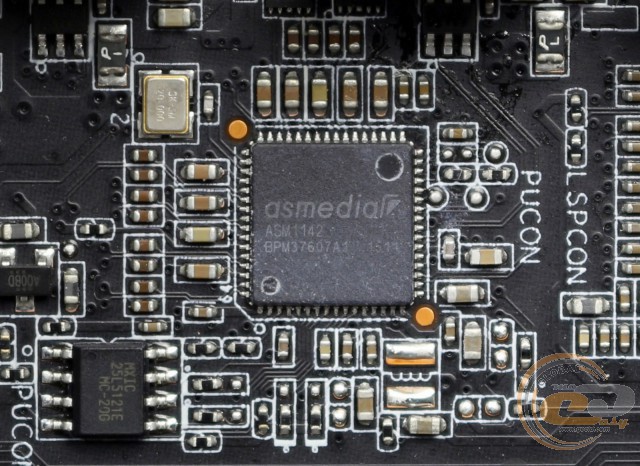

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

ECS Z170-CLAYMORE

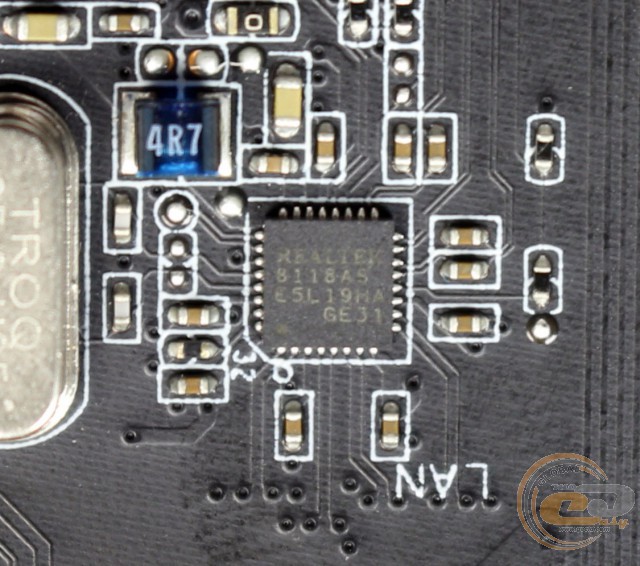

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek DRAGON 8118AS. Он способен автоматически распознавать данные онлайн-игр и повышать их приоритет, снижая игровые задержки. А с помощью утилиты LEET Manager пользователь сможет управлять распределением сетевых ресурсов.

ECS Z170-CLAYMORE

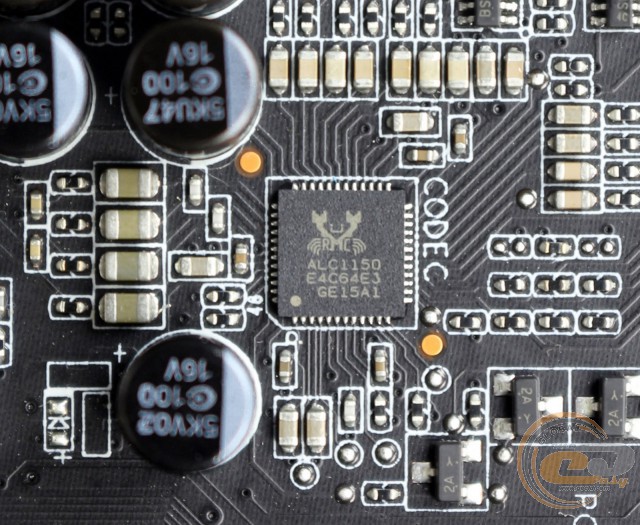

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ECS Z170-CLAYMORE

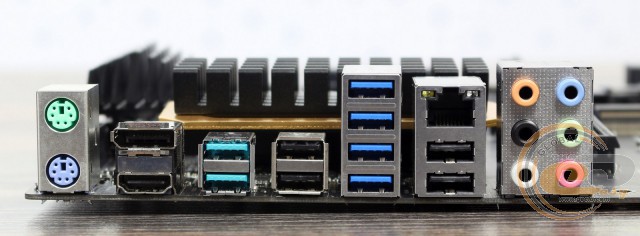

Интерфейсная панель модели ECS Z170-CLAYMORE включает в себя следующие порты:

  • 2 x PS/2;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 2 х USB 3.1;
  • 1 x HDMI 2.0;
  • 1 x DisplayPort;
  • 6 x аудиопортов.

Данная конфигурация может быть смело охарактеризована как отличная, ведь в наличии есть все самое необходимое: два современных видеовыхода, большое количество портов USB (включая два высокоскоростных USB 3.1), а также удобное подключение многоканальной акустики и поддержка периферии PS/2. Отдельно отметим, что два порта USB с подложкой серого цвета поддерживают технологию зарядки портативных устройств при выключенном ПК (EZ Charger).

ECS Z170-CLAYMORE

ECS Z170-CLAYMORE

У ECS Z170-CLAYMORE имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, а три других предназначены для системных вертушек.
