Обзор материнской платы Fujitsu-Siemens D2608-A11

Всем хорошо известно, что одним из направлений деятельности компании Fujitsu является разработка и производство мобильных систем, в частности ноутбуков, но не всем известно, что данная компания занимает ведущие позиции в разработке и производстве различной IT-продукции в Европе, Африке и странах Ближнего Востока. Причем спектр продукции имеет довольно широкий охват, начиная от планшетных ПК и рабочих станций и заканчивая IT-инфраструктурами в масштабах крупных предприятий.

Кстати, до недавнего времени, компания Fujitsu называлась более привычным для нас названием - Fujitsu-Siemens Computers, но в виду некоторых структурных изменений была переименована в Fujitsu Technology Solutions.

Одним из стратегически важных направлений компании Fujitsu является производство материнских плат. Компания имеет уже более чем 25-летний опыт разработки и производства системных плат для различных сфер IT-деятельности.

В данном обзоре мы рассмотрим не совсем обычную материнскую плату Fujitsu-Siemens D2608-A11. Необычную потому, что ориентирована она на использование в корпоративном сегменте и промышленных условиях. На самом деле данная материнская плата выполняет те же функции, что и системные платы для настольных ПК, но с некоторыми специализированными техническими и программными технологиями, призванными обеспечить максимальную надёжность, энергоэффективность и безопасность в использовании.

Спецификация материнской платы Fujitsu-Siemens D2608-A11:

Материнская плата Fujitsu-Siemens D2608-A11 имеет форму поставки ОЕМ и поэтому упакована в обычный антистатический пакет.

Комплект поставки материнской платы состоит только из интерфейсной заглушки и диска с драйверами. Наличие же прочих аксессуаров рекомендуется согласовывать при поставке,  в зависимости от задач Заказчика.

Компоновка элементов и разъемов материнской платы выполнена довольно удачно. Благодаря низкой посадке слотов PCI Express x16 никаких затруднений с защелками оперативной памяти при установке длинных видеокарт не возникает. Также довольно удачно скомпонованы разъемы SATA. Оба слота PCI Express x16 расположены на достаточном друг от друга расстоянии, чтобы без каких-либо проблем установить две двухслотовых видеокарты, правда, при этом придется пожертвовать одним разъемом PCI и одним PCI Express x1.

При установке одной двухслотовой видеокарты, недоступным станет единственный разъем PCI Express x1, но и это является не проблемой, так как чуть выше на плате расположен разъем PCI Express x8 в который можно подключить любое устройство с интерфейсом от PCI Express x1 до x8.

Стоит обратить внимание на довольно близкое расположение радиатора северного моста к процессорному разъему, что может вызвать некоторые трудности при установке габаритных процессорных кулеров.

Вся система охлаждения материнской платы Fujitsu-Siemens D2608-A11 представлена одним алюминиевым радиатором северного моста. Радиатор имеет очень много тонких ребер, что положительно сказывается на его эффективности – в процессе тестирования он не нагревался выше допустимых норм, а был просто теплым.

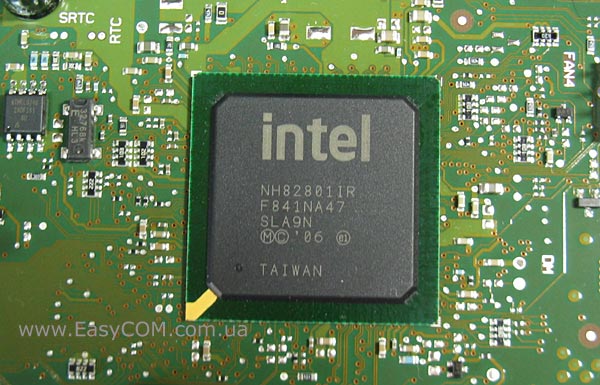

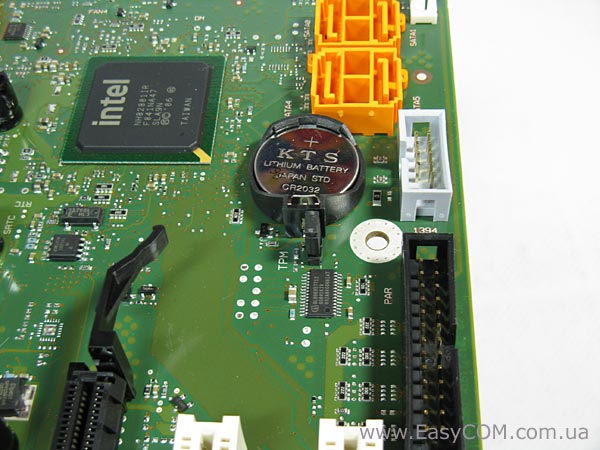

Южный мост ICH9R материнской платы D2608-A11 поддерживает 6 портов SATA II и 12 USB. С помощью портов SATA II можно организовать RAID-массивы в режимах 0, 1, 5, 10 и Intel Matrix. К сожалению, мост не оснащен радиатором, вследствие чего нагрев чипа при тестировании был повышенным, хотя за допустимые пределы не выходил. Поэтому организация качественной системы циркуляции воздуха внутри корпуса самым благоприятным образом повлияет на температурный режим компонентов системной платы.

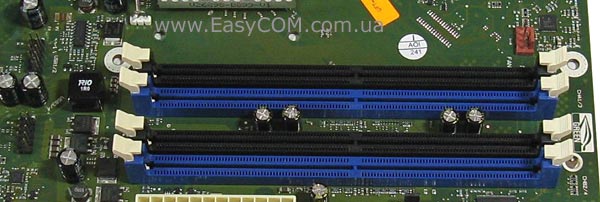

Разъемы оперативной памяти присутствуют на системной плате в количестве четырех штук. Плата поддерживает до 8 ГБ ОЗУ стандарта DDR2 800/667 МГц в режиме Dual Channel. Для получения максимальной стабильности системы на D2608-A11 реализована поддержка механизма ECC (Error Correcting Code) – контроль и исправление ошибок памяти. Данный механизм позволяет в случае возникновения однобитовой ошибки при записи/чтении данных оперативной памяти, установить адрес ошибки и исправить ее.

Материнская плата Fujitsu-Siemens D2608-A11 оснащена тремя слотами PCI, одним слотом PCI Express x1, двумя PCI Express x16 и одним слотом PCI Express x8. Данного набора слотов вполне достаточно для использования не только в промышленных условиях, но и для сборки мощного мультимедийного компьютера. Разъемы PCI Express x16 поддерживают технологию ATI CrossFireX в конфигурации x16+x16.

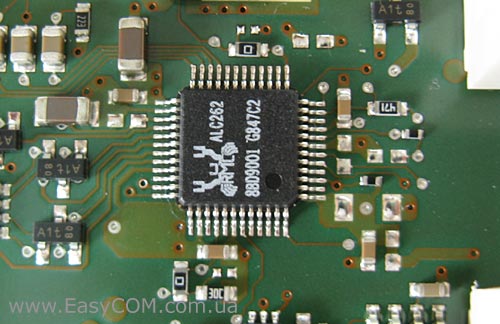

Звуковая подсистема материнской платы представлена четырехканальным (по формуле 2+2) HDA-аудиокодеком Realtek ALC262, что не совсем соответствует современным меркам. Но для тех, кто не требователен к объемному звуку, данное решение окажется вполне достаточным. Кроме того, в промышленных условиях от звуковой карты, вероятнее всего, потребуется только озвучивание системных событий и обеспечение голосовой связи, для чего Realtek ALC262 будет более чем достаточно.

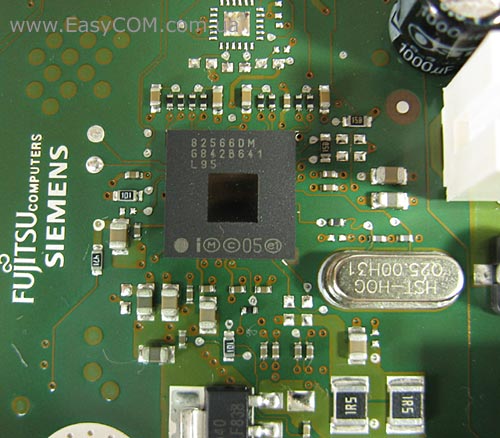

За сетевые соединения в Fujitsu-Siemens D2608-A11 отвечает контроллер Intel 82566 со скоростью передачи данных 10/100/1000 МБит/с. А вот это для рабочего ПК заметный плюс, т.к. такой контроллер обеспечивает большую стабильность и производительность при меньшей нагрузке на процессор, по сравнению с недорогими массовыми решениями от Realtek, Atheros-Attansic и т.д.

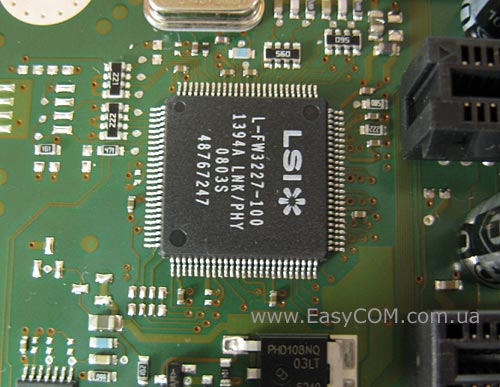

Кроме того, системная плата имеет на борту интерфейс FireWire, который реализован с помощью микросхемы LSI L-FW3227-100.

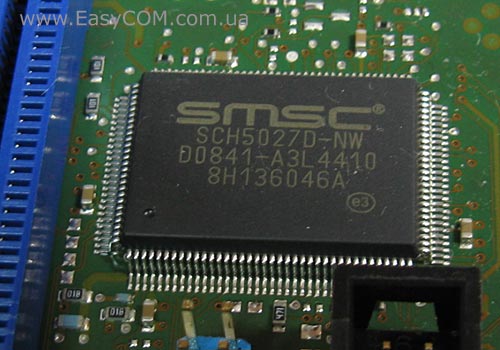

Контроллер ввода/вывода и мониторинга SMSC SCH5027D-NW распаян вблизи разъемов оперативной памяти, что является не совсем привычным расположением на материнской плате для данных микросхем.

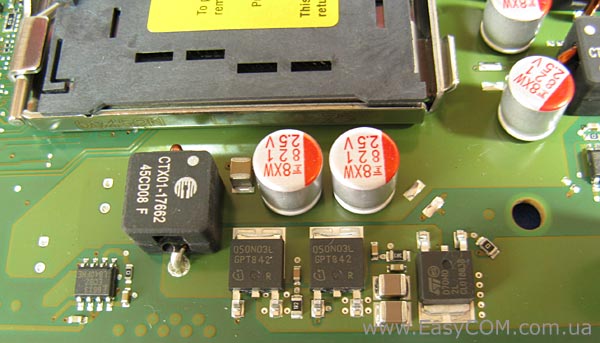

Материнская плата Fujitsu-Siemens D2608-A11 оснащена четырехфазной системой питания. Причем здесь используются катушки индуктивности (дроссели) с ферритовыми сердечниками, которые увеличивают стабильность подаваемого питания на процессор и имеют улучшенные температурные показатели, по сравнению с обычными дросселями. Так же в системе питания процессора используются качественные конденсаторы с твердым электролитом.

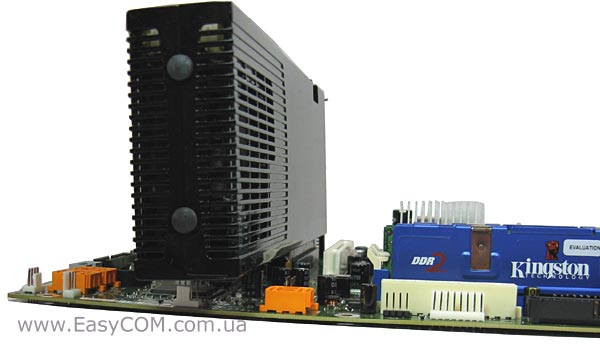

При установке длинной двухслотовой видеокарты мы обнаружили ряд довольно существенных недостатков.

Во первых: хотим обратить внимание на то, что при установке особо длинных видеокарт может произойти контакт нижней части видеокарты с «четырехпиновым» разъемом корпусного вентилятора на материнской плате, при этом если поверхность видеокарты будет металлической, то есть очень большая вероятность создать короткое замыкание. Так что если такая ситуация возникнет, не лишним было бы использование какой-нибудь резиновой прокладки или заглушки на разъем для кулера.

Во вторых: защелки на слотах PCI Express x16 расположены с нижней стороны, поэтому с габаритными видеокартами пользоваться ими становится крайне неудобно.

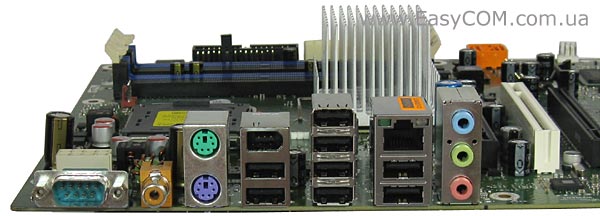

На заднюю панель материнской платы выведены следующие внешние порты:

• 1 x PS/2 порт для клавиатуры;
• 1 x PS/2 порт для мыши;
• 1 x S/PDIF выход;
• 1 x LAN (RJ45) порт;
• 8 x USB 2.0/1.1 портов;
• 3 x аудио разъема
• 1 x FireWire
• 1 x RS232

BIOS

Материнская плата Fujitsu-Siemens D2608-A11 оснащена модифицированной компанией Fujitsu версией BIOS - Phoenix Trusted Core BIOS Version 6.00. Так как материнская плата относится к индустриальным решениям, то и возможности разгона компонентов системы в BIOS не предусмотрено.

Но здесь есть ряд других особенностей BIOS, которые перечислены в таблице:

Помимо этого материнская плата Fujitsu-Siemens D2608-A11 обладает рядом специализированных особенностей и технологий.

24/7 Operating Mode - индустриальные материнские платы Fujitsu ориентированы на работу в режиме 24 часа в сутки 7 дней в неделю.

Технология Silent Fan - автоматическое управление всеми вентиляторами системы в зависимости от температурных режимов ее компонентов.

Технология Desk Update - простая инсталляция драйверов в автоматическом режиме.

HDD Password - возможность защиты паролем двух дисковых накопителей.

Технология Multi Boot - позволяет производить загрузку с любых внешних устройств, подключаемых через USB.

Технология Silent Drives - позволяет переключать дисководы и оптические приводы в бесшумный режим посредством BIOS.

Программная технология System Guard - мониторинг и управление всеми контроллерами системы, контроль протоколов событий ОС.

Watchdog – принудительная перезагрузка или выключение ПК при сбоях или отказах ОС.

Recovery BIOS - восстановление при повреждении прошивки BIOS.

Отдельно следует сказать о модуле Trusted Platform Module (TPM) V1.2. Данный модуль отвечает за безопасность системы, как на аппаратном, так и на программном уровне, с помощью ключей шифрования. Он позволяет защитить компьютер от несанкционированного копирования и использования информации, а также предоставляет возможность привязки к аппаратной части ПК для его однозначной идентификации.

Тестирование

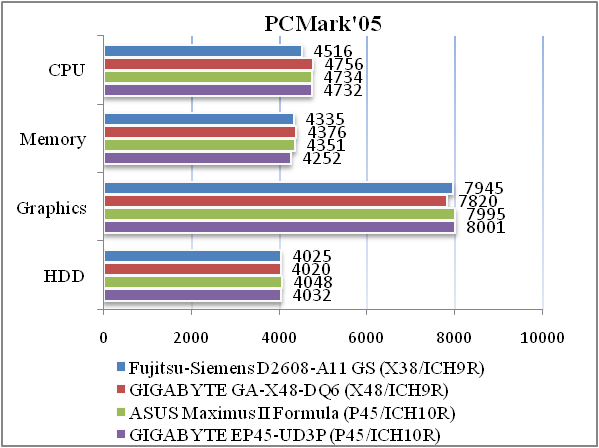

Для проверки возможностей материнских плат использовался следующий тестовый стенд:

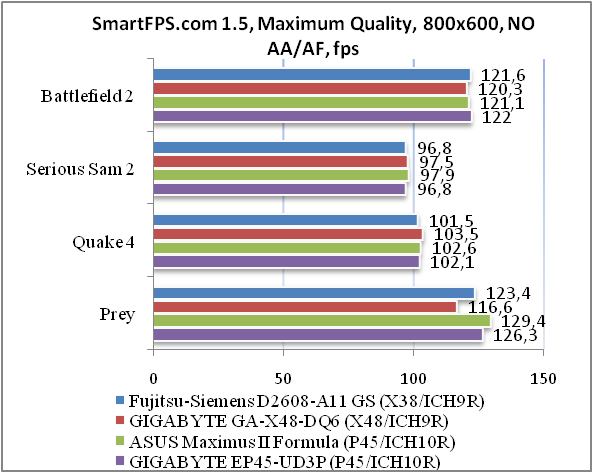

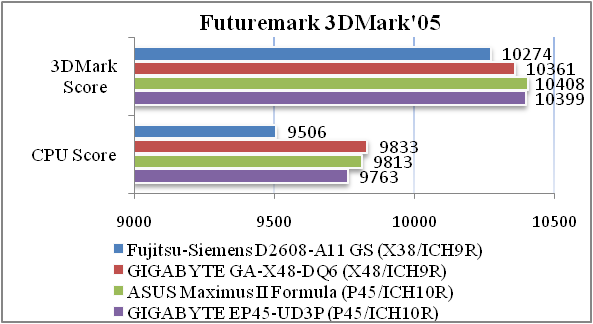

В целом по уровню быстродействия в тестовых приложениях материнская плата Fujitsu-Siemens D2608-A11 практически ничем не отличается от материнских плат, которые основаны на более современных чипсетах, что говорит о хорошем уровне доработки драйверов.

Тестирование звукового кодека Realtek ALC262

Качество звуковой подсистемы материнской платы Fujitsu-Siemens D2608-A11 оценивалось с помощью программы RightMark Audio Analyzer.

Общие результаты (RightMark Audio Analyzer, 32-bit, 192 kHz):

По результатам тестов аудио-кодек Realtek ALC262 и его обвязка обеспечивают очень хорошее качество звучания как для столь скромного по возможностям встроенного решения, поэтому его будет вполне достаточно для повседневных задач.

Итоги

Материнская плата Fujitsu-Siemens D2608-A11 является довольно интересным индустриальным решением для корпоративного сегмента рынка. Она обладает  внушительными возможностями и особенностями. Во-первых, рассчитана она на режим работы 24 часа в сутки 7 дней в неделю, оснащена рядом технологий, которые позволяют свести шумность системы к минимуму, и технологиями призванными обеспечить максимальную защищенность системы от постороннего вмешательства. Во-вторых, не стоит забывать, что словосочетание «индустриальная материнская плата Fujitsu-Siemens» подразумевает под собой соответствие жестким условиям тестирования, включая тесты на электромагнитную совместимость, не самые благоприятные климатические и температурные условия, вибрацию и ударные нагрузки, а так же целый ряд других параметров.

Конечно, благодаря богатой функциональности, материнская плата Fujitsu-Siemens D2608-A11 может стать надежной и производительной основой для мультимедийного домашнего компьютера, но в данном случае необходимо учитывать некоторые недочеты в ее конструкции при использовании длинных двухслотовых видеокарт. При этом такой вариант ее использования будет не совсем стандартным, но вполне допустимым.

В итоге можно сказать о довольно высоком качестве протестированной материнской платы, но раскрытие ее потенциала напрямую зависит от решаемого круга задач.

Достоинства:

• Хорошая производительность и гарантируемая надежность;
• Поддержка памяти с ECC;
• Наличие слота PCI Express x8;
• Интегрированный интерфейс FireWire;
• Применение в качестве сетевого контроллера чипа Intel 82566;
• Trusted Platform Module (TPM) V1.2.

Недостатки:

• Отсутствие возможностей разгона;
• Возможные проблемы при установке длинных двухслотовых видеокарт;
• Упрощенная система охлаждения;
• Сложности с установкой габаритных процессорных кулеров.

Автор: Дмитрий Масюк

Выражаем благодарность компании «Синтекс» http://www.syntex.com.ua/ (дистрибутору материнских плат Fujitsu Technology Solutions http://www.fujitsu.com/ в Украине) за предоставленную для тестирования плату Fujitsu-Siemens D2608-A11.
