Обзор и тестирование материнской платы GIGABYTE AORUS GA-Z270X-Gaming 7: стиль и производительность

Как мы уже вам рассказывали ранее, компания GIGABYTE в 2017 году приняла решение вывести высокоуровневые игровые материнские платы в отдельную премиум-линейку AORUS, с одним из представителей которой мы уже успели вас познакомить.

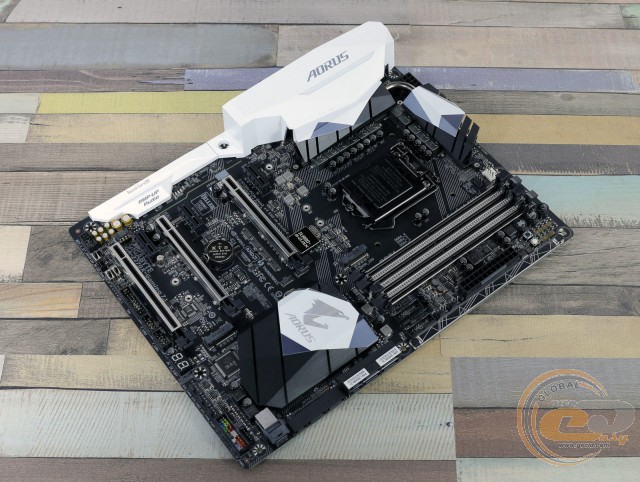

GIGABYTE AORUS GA-Z270X-Gaming 7

На сей раз поговорим о третьей по старшинству модели в новой серии, а именно о GIGABYTE AORUS GA-Z270X-Gaming 7. В первую очередь она выделяется наличием специализированного LAN-контроллера Killer E2500, который по достоинству оценят любители сетевых баталий, аудиоподсистемой на базе чипа Creative Sound Core 3D и поддержкой интерфейса Thunderbolt 3. Давайте же разберемся, соответствуют ли другие ее возможности требованиям, выдвигаемым к дорогим устройствам, и стоит ли она вашего внимания.

Спецификация

Производитель и модель

GIGABYTE AORUS GA-Z270X-Gaming 7

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4 и SATA)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4 и SATA)

1 x U.2

3 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

1 x Killer E2500 (10/100/1000 Мбит/с)

Звуковая подсистема

5.1-канальный Creative Sound Core3D

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблока СВО / системных вентиляторов (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

2 x RJ45

5 x USB 3.1 Gen 1

1 х Thunderbolt 3 (USB 3.1 Gen 2 Type-C)

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0 с поддержкой подключения двух USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE AORUS GA-Z270X-Gaming 7 GIGABYTE AORUS GA-Z270X-Gaming 7

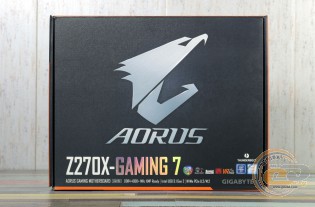

Материнская плата GIGABYTE AORUS GA-Z270X-Gaming 7 поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее преимущества и технические характеристики.

GIGABYTE AORUS GA-Z270X-Gaming 7

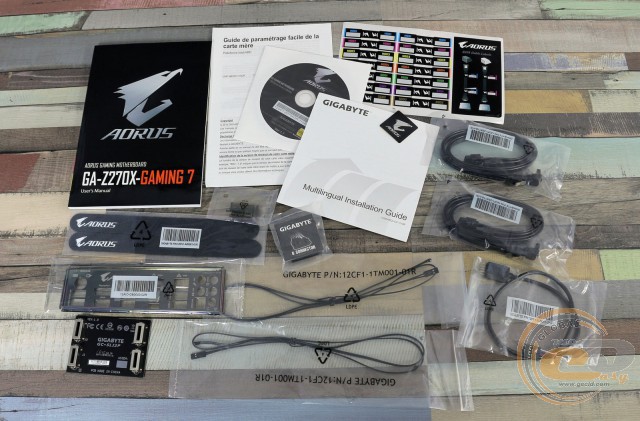

В коробке с рассматриваемой моделью мы нашли диск с драйверами и утилитами, бумажную документацию, четыре SATA-шлейфа, заглушку интерфейсной панели, а также приятный бонус в виде набора GIGABYTE G Connector, который существенно облегчает процесс подключения фронтальной панели корпуса ПК, кабеля подключения светодиодной ленты, мостика 2-Way NVIDIA SLI и двух термодатчиков.

Дизайн и особенности платы

GIGABYTE AORUS GA-Z270X-Gaming 7

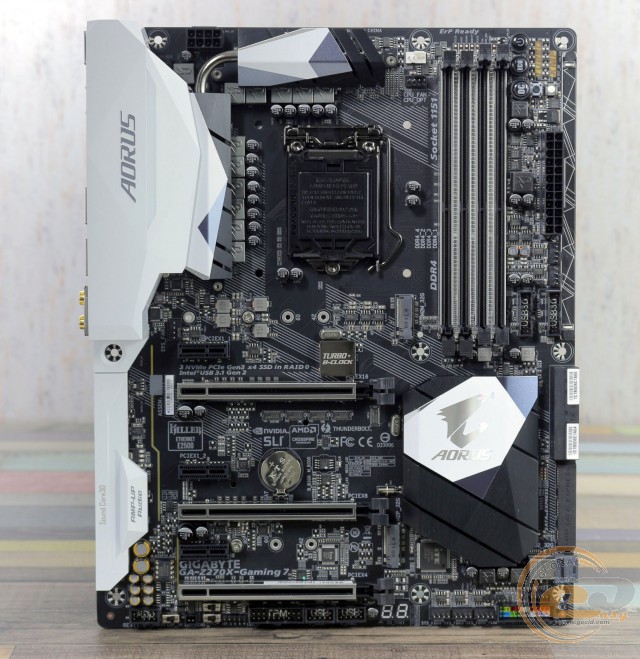

Черная печатная плата формата ATX, на которой выполнена новинка, очень выгодно сочетается с белыми вкраплениями в оформлении радиаторов и белым же защитным кожухом над интерфейсной панелью. Да и в целом можно отметить, что внешнему виду тестируемой модели уделили немало внимания при разработке.

Одним из достоинств данной модели является ее оригинальная подсветка RGB Fusion. Она обладает несколькими режимами работы, управлять которыми можно при помощи комплектной утилиты. Подсветку можно регулировать и настраивать не только одновременно для всей платы, но и по зонам (для каждой задать свой цвет, режим работы, яркость), после чего все настройки можно сохранить в один из трех профилей.

GIGABYTE AORUS GA-Z270X-Gaming 7

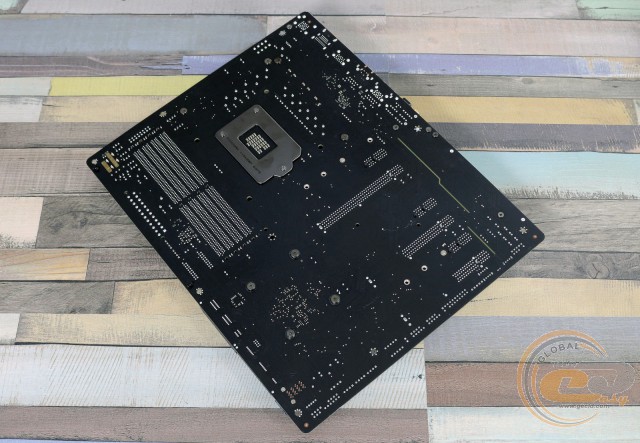

Взглянув на обратную сторону GIGABYTE AORUS GA-Z270X-Gaming 7, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что при помощи винтов закреплены все три радиатора системы охлаждения.

GIGABYTE AORUS GA-Z270X-Gaming 7

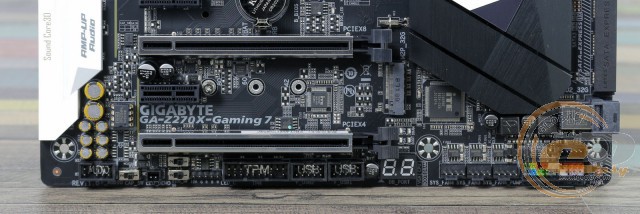

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, переключатель между микросхемами BIOS, переключатель между режимами «Single BIOS» и «Dual BIOS», переключатель управления мощностью звукового сигнала, порт TPM, разъем подключения светодиодной ленты при помощи комплектного переходника, диагностический LED-индикатор и колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов). Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0.

GIGABYTE AORUS GA-Z270X-Gaming 7

GIGABYTE AORUS GA-Z270X-Gaming 7

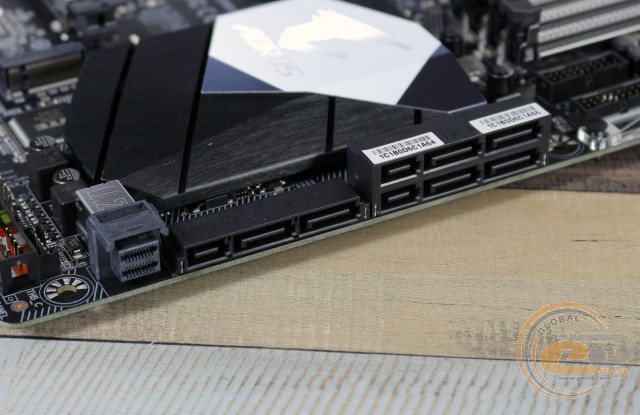

Возможности организации дисковой подсистемы представлены двумя разъемами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110), одним U.2 и тремя SATA Express, каждый из которых совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

Присутствует и ряд ограничений в связи с недостаточным количеством чипсетных линий для полноценной работы всех интерфейсов. В частности, два порта SATA 6 Гбит/с («SATA3_4» и «SATA3_5») будут недоступны в случае использования интерфейса M.2 Socket 3 («M2M_32G») в любом режиме. Если же вы решите установить SATA SSD во второй слот M.2 Socket 3 («M2P_32G»), то будет недоступен лишь один порт SATA 6 Гбит/с («SATA3_0»).

GIGABYTE AORUS GA-Z270X-Gaming 7

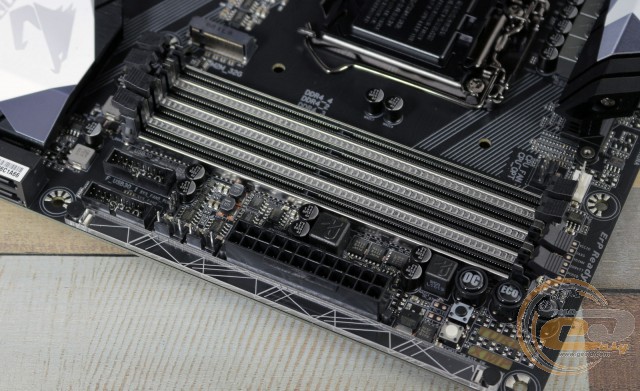

Системная плата GIGABYTE AORUS GA-Z270X-Gaming 7 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4133 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.1 Gen 1 (они же по факту USB 3.0). Всего на плате силами набора системной логики реализована поддержка девяти портов USB 3.1 Gen 1: четырех внутренних и пяти на интерфейсной панели.

Отдельно выделим кнопки включения, перезагрузки, сброса CMOS, автоматического разгона и активации режима энергосбережения, которые расположены в правом верхнем углу.

GIGABYTE AORUS GA-Z270X-Gaming 7

GIGABYTE AORUS GA-Z270X-Gaming 7

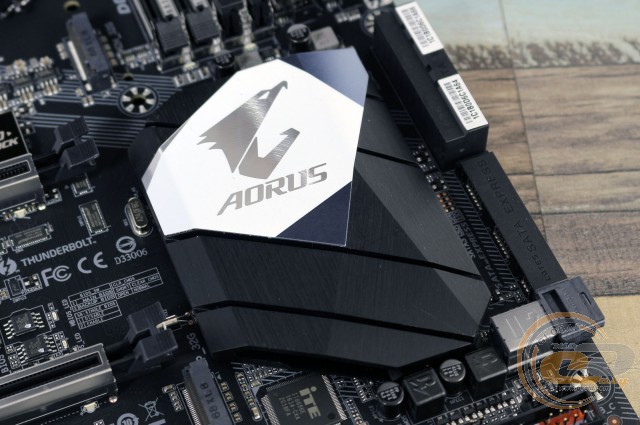

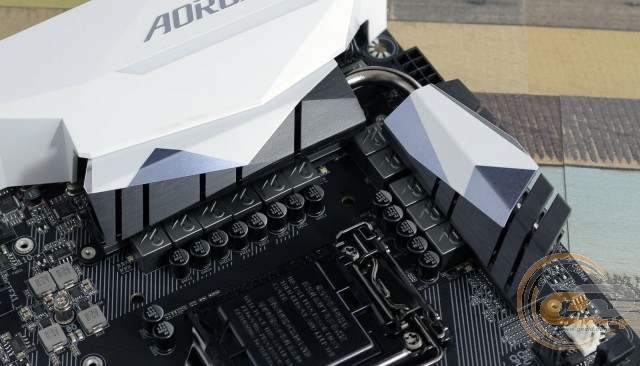

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z270, в то время как два других, соединенные между собой тепловой трубкой, накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C (при разгоне – 35°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 34°C (при разгоне − 37,3°C);
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 37,3°C (при разгоне − 43,2°C);
  • дроссели – 39,9°C (при разгоне − 46,9°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

GIGABYTE AORUS GA-Z270X-Gaming 7

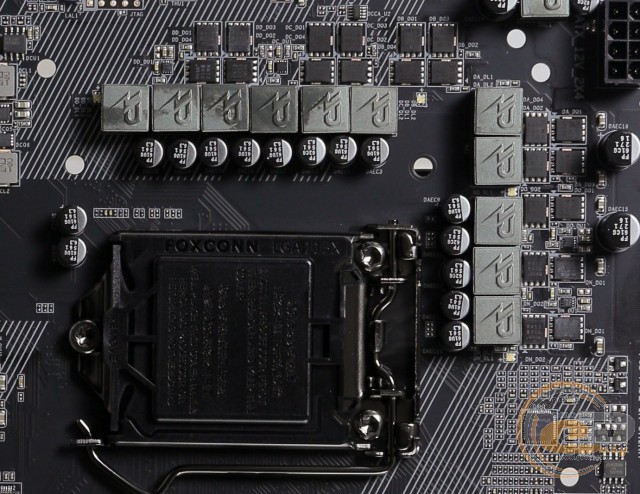

Питание процессора осуществляется по усиленной 11-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95866. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы серии Durable Black, полевые транзисторы с пониженным сопротивлением открытого канала (Low RDS(on)), а также дроссели с ферритовым сердечником.

GIGABYTE AORUS GA-Z270X-Gaming 7

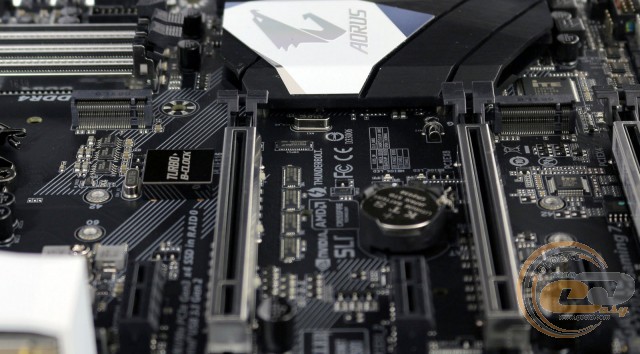

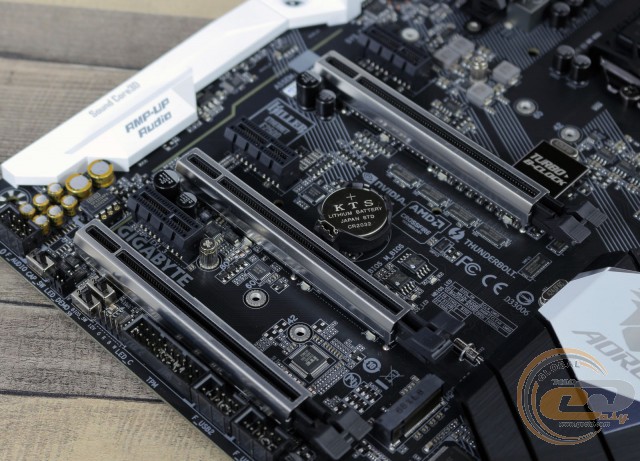

Для расширения функциональности материнской платы GIGABYTE AORUS GA-Z270X-Gaming 7 есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Отдельно отметим, что расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

В связи с недостатком свободных чипсетных линий присутствует ряд ограничений по одновременному использованию интерфейсов:

  • cлот расширения PCI Express 3.0 x4 («PCIEX4») делит линии с нижним портом M.2 Socket 3 («M2P_32G»), и в случае подключения накопителя его пропускная способность будет снижена с четырех до двух линий PCIe 3.0;
  • третий слот PCI Express 3.0 x1 («PCIEX1_3») делит пропускную способность с одним из портов SATA («SATA3_1»), и он становится недоступным в случае подключения накопителя.

GIGABYTE AORUS GA-Z270X-Gaming 7

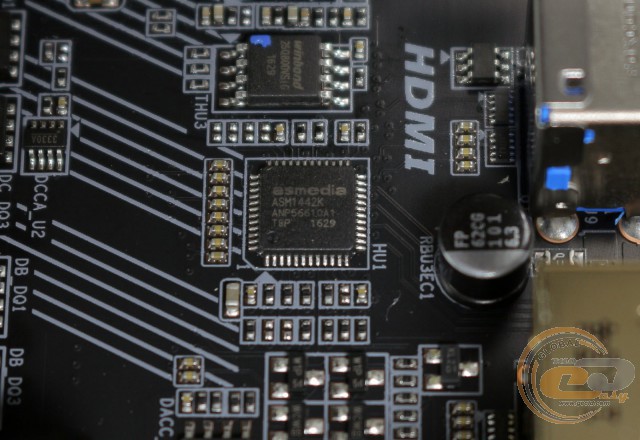

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

GIGABYTE AORUS GA-Z270X-Gaming 7

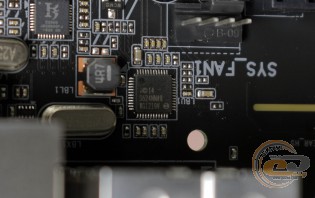

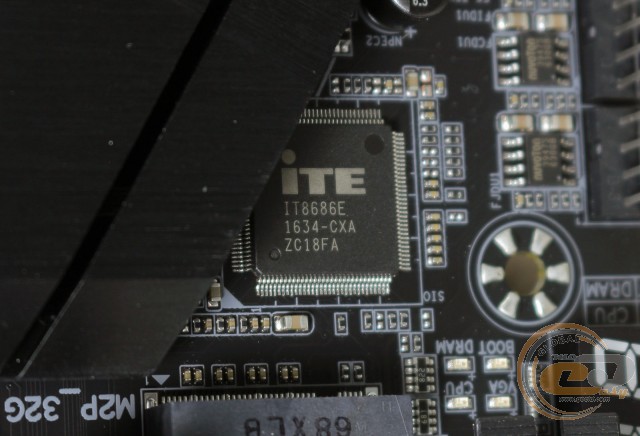

Возможности Multi I/O возложены на микросхему ITE 8686E, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

GIGABYTE AORUS GA-Z270X-Gaming 7

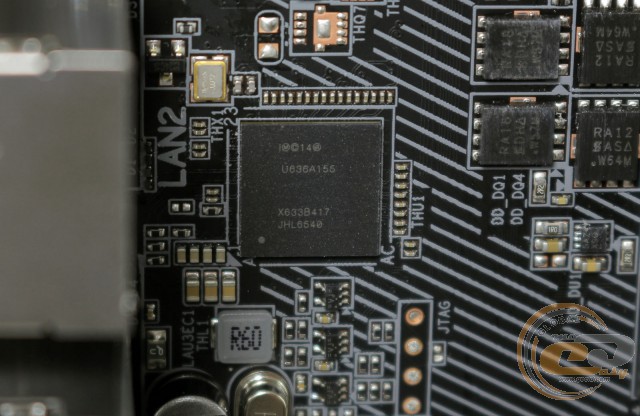

Корректная работа интерфейса Thunderbolt 3 обеспечена силами микросхемы Intel JHL6540.

GIGABYTE AORUS GA-Z270X-Gaming 7 GIGABYTE AORUS GA-Z270X-Gaming 7

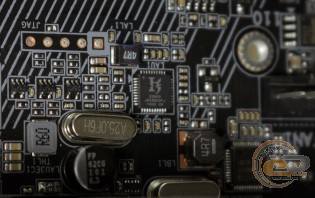

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера: Intel WGI219V и Killer E2500. Последний обладает рядом аппаратных и программных преимуществ для повышения скорости обработки игрового сетевого трафика.

GIGABYTE AORUS GA-Z270X-Gaming 7

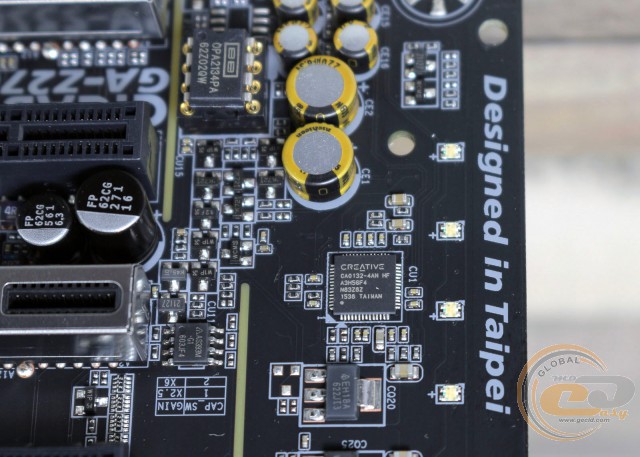

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 5.1-канального звука Creative Sound Core3D. Она включает в себя специальные аудиоконденсаторы от компании Nichicon и предустановленный усилитель Texas Instruments OPA2134PA. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки. Также существует возможность его легкой замены на другой, который имеет более узкую направленность на определенный музыкальный жанр. Дополнительно отметим наличие защитного кожуха для экранирования аудиокодека и использование позолоченных аудиоразъемов на интерфейсной панели. Особого внимания заслуживает программное обеспечение Sound Blaster SBX Pro Studio для настройки качества звука до требуемого уровня.
