Обзор и тестирование материнской платы GIGABYTE G1.Sniper H6

Модельный ряд материнских плат компании GIGABYTE не так давно пополнился высокоуровневым решением игровой серии GIGABYTE G1.GAMING на чипсете Intel H97 - GIGABYTE G1.Sniper H6, о которой мы и поговорим в данном обзоре. Поскольку набор системной логики Intel H97 не поддерживает распределение линий PCI Express 3.0 между двумя слотами, то все основанные на нем модели ориентированы на пользователей, не планирующих устанавливать связки из нескольких видеокарт. Не стала исключением и героиня данного обзора, которая хоть и оснащена двумя слотами PCI Express x16 с поддержкой технологии AMD CrossFireX, но не способна в полной мере раскрыть потенциал связки из двух графических ускорителей, так как они будут работать по схеме х16+х4. Во всех остальных аспектах материнские платы на Intel H97 практически ни в чем не уступают аналогам на Intel Z97, однако стоят при этом несколько дешевле. Давайте же рассмотрим подробнее, какие еще возможности получит покупатель GIGABYTE G1.Sniper H6, и стоит ли она своих денег.

GIGABYTE G1.Sniper H6

Спецификация материнской платы GIGABYTE G1.Sniper H6:

Производитель

GIGABYTE

Модель

G1.Sniper H6 (rev 1.0)

Чипсет

Intel H97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

1333 / 1600 МГц

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

х16

х16+х4

2 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel H97 поддерживает:

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2201 (10/100/1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC1150

8-канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на элементах подсистемы питания процессора

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 х PS/2 (для подключения мышки либо клавиатуры)

1 x LAN (RJ45)

4 x USB 3.0

3 x USB 2.0

5 x аудиопортов

1 х оптический S/PDIF Out

1 х коаксиальный S/PDIF Out

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

6 x SATA 6 Гбит/с

1 x порт COM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 x S/PDIF Out

1 х группа переключателей аудиоусилителя

BIOS

AMI UEFI BIOS

2 x 64 Мбит

PnP 1.0a, DMI 2.7, SM BIOS 2.7, WfM 2.0, ACPI 5.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

4 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

ATX

305 х 225 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE G1.Sniper H6

GIGABYTE G1.Sniper H6

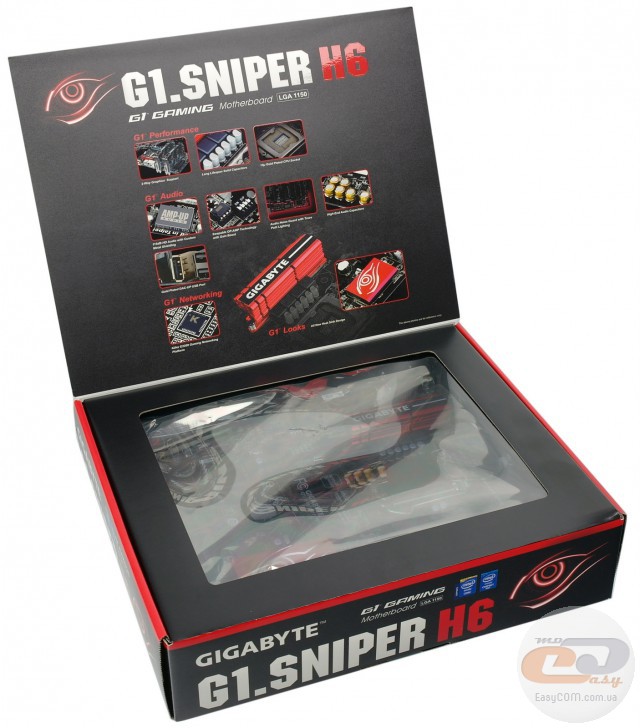

Материнская плата GIGABYTE G1.Sniper H6 поставляется в глубокой коробке, выполненной из качественного картона и украшенной цветной полиграфией. Большую часть лицевой стороны занимает логотип серии GIGABYTE G1.GAMING. Как и подобает высокоуровневому продукту, коробка обладает откидывающейся крышкой, на обратной стороне которой и сосредоточено описание ключевых преимуществ.

GIGABYTE G1.Sniper H6

  • 2-Way Graphics Support – поддерживается установка двух графических ускорителей с распределением линий по схеме х16+х4.
  • Long Lifespan Solid Capacitors – во всех цепях питания материнской платы используются исключительно японские твердотельные конденсаторы с увеличенным сроком службы.
  • Gold Plated CPU Socket – контакты процессорного разъема покрыты 15-мкм слоем золота.
  • Realtek ALC1150 115dB HD Audio – предустановленный на материнской плате аудиокодек Realtek ALC1150 предлагает восьмиканальный звук и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 115 дБ.
  • Swapable OP-AMP – предустановленный операционный усилитель аудиосигнала TI OPA2134PA может быть с легкостью заменен на любой другой, который в большей мере будет соответствовать музыкальным вкусам пользователя. Для управления его работой имеются специальные переключатели Gain Boost, которые задают коэффициент усиления (от 2,5х до 6х).
  • Audio Noise Guard with Trace Path Lightning – область текстолита, на которой распаяна звуковая подсистема, экранирована при помощи специальной металлической полосы с LED-подсветкой красного цвета.
  • High End Audio Capacitors – в составе звуковой подсистемы используются специальные высококлассные аудиоконденсаторы производства японской компании Nichicon.
  • Gold Plated DAC-UP USB Port – на интерфейсной панели новинки распаян специальный порт USB 2.0 с позолоченным разъемом, который предназначен для подключения внешней звуковой платы либо усилителя. Он получает питание не от интегрированного в чипсет контроллера USB 2.0, а через специальный преобразователь, непосредственно от линий питания. Поэтому обеспечивает более стабильное и менее зашумленное выходное напряжение. В случае же наличия собственного блока питания у подключаемой аппаратуры, питание на разъеме может быть отключено для повышения качества передачи сигнала.
  • Qualcomm Atheros Killer E2201 – сетевой контроллер обладает возможностью автоматически выделять игровой трафик и повышать его приоритет по отношению к низкоуровневому системному, обеспечивая низкие задержки для передачи игровых данных.

GIGABYTE G1.Sniper H6

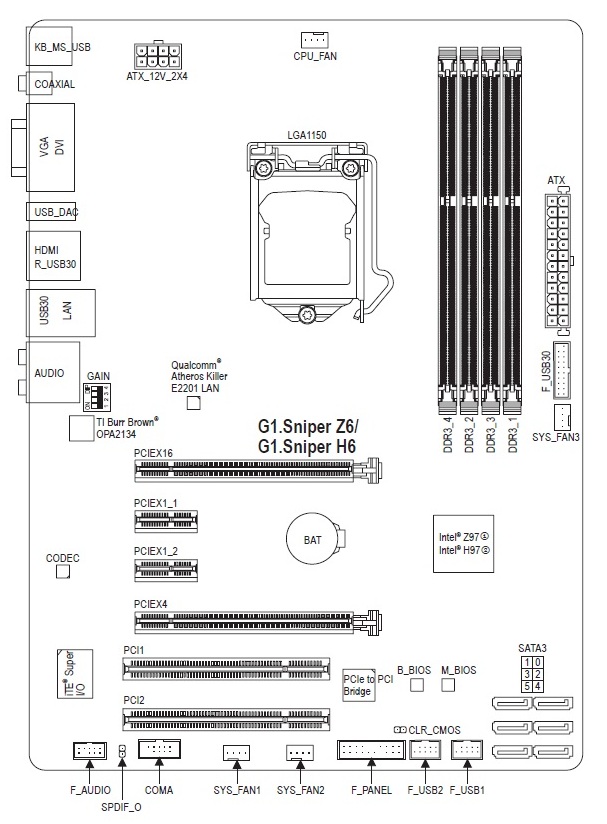

На обратной стороне по традиции находится схематическое изображение самой материнской платы, ее интерфейсной панели, а также повторно приводится описание ключевых преимуществ новинки.

GIGABYTE G1.Sniper H6

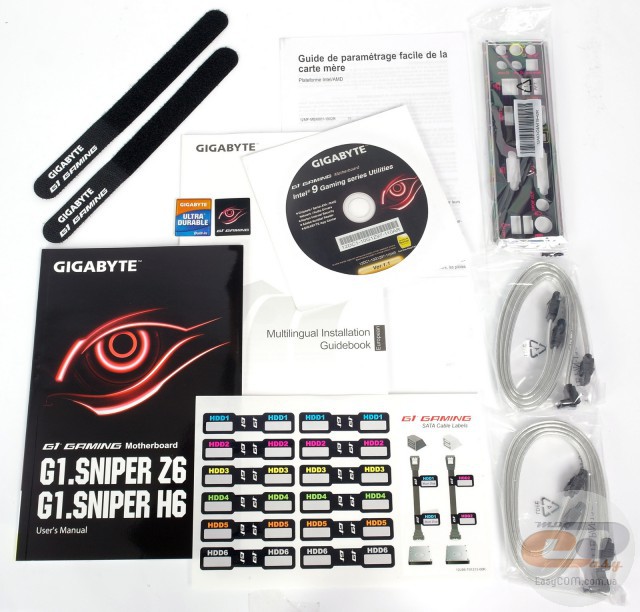

В коробке с тестируемой моделью, помимо диска с ПО и заглушки интерфейсной панели, мы обнаружили четыре кабеля SATA и приятный бонус в виде двух стяжек для проводов с логотипом GIGABYTE G1.GAMING.

Дизайн и особенности платы

GIGABYTE G1.Sniper H6

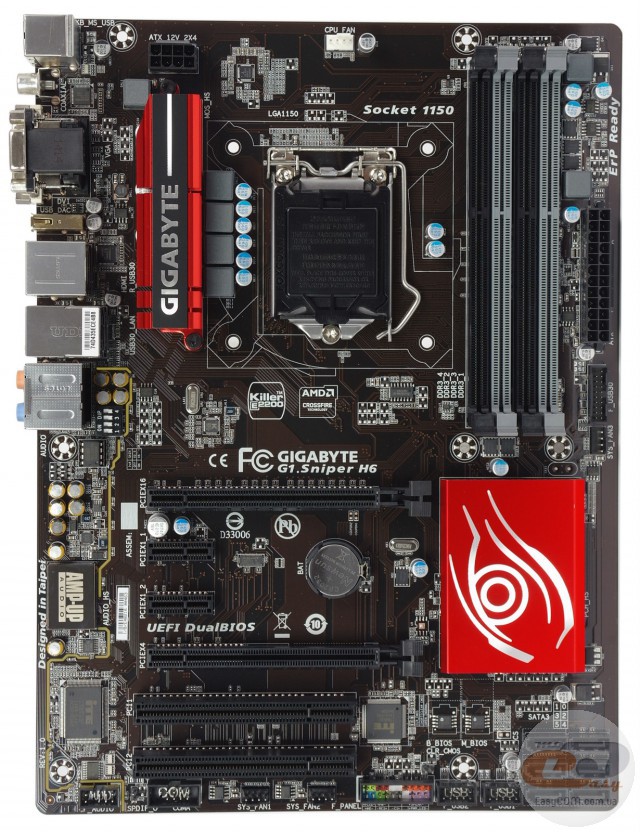

Модель GIGABYTE G1.Sniper H6 выполнена на матовой печатной плате темно-коричневого цвета в формате ATX (305 х 225 мм). В целом дизайн новинки произвел на нас очень хорошее впечатление, не в последнюю очередь благодаря оформлению радиаторов системы охлаждения, которые добавляют облику материнской платы узнаваемости.

Что же касается компоновки набортных элементов, то практически все выполнено на высшем уровне. Единственный нюанс касается отсутствия крепежных отверстий в углах правой стороны, поэтому следует соблюдать осторожность при подключении основного разъема питания, DIMM-слотов и SATA-накопителей.

GIGABYTE G1.Sniper H6

Взглянув на обратную сторону, можно отметить не только привычную опорную пластину процессорного разъема, но также тот факт, что радиатор на чипсете закреплен при помощи винтов, а на элементах подсистемы питания − с использованием пластиковых клипс.

GIGABYTE G1.Sniper H6

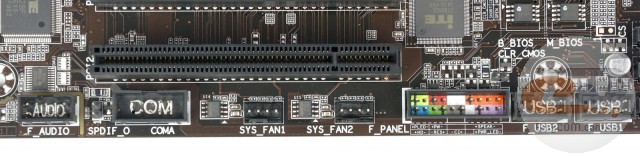

В нижней части расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, джампер для сброса CMOS, два из трех разъемов для системных вентиляторов, порт COM, а также колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов). Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка семи портов USB 2.0: четырех внутренних и трех на интерфейсной панели.

GIGABYTE G1.Sniper H6

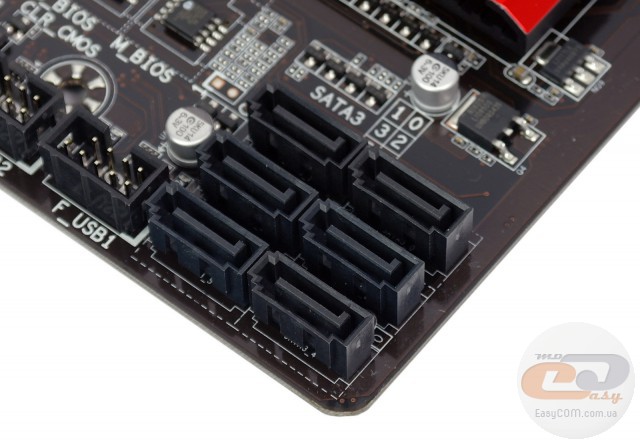

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, расположенными перпендикулярно поверхности. Присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Работа всех интерфейсов возможна благодаря чипсету Intel H97.

GIGABYTE G1.Sniper H6

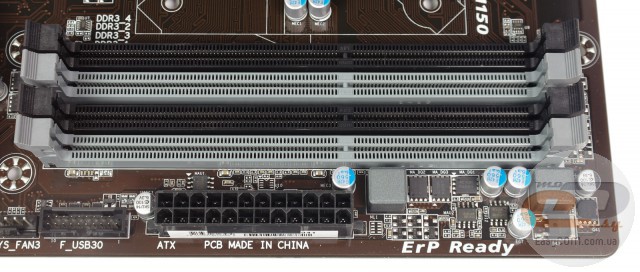

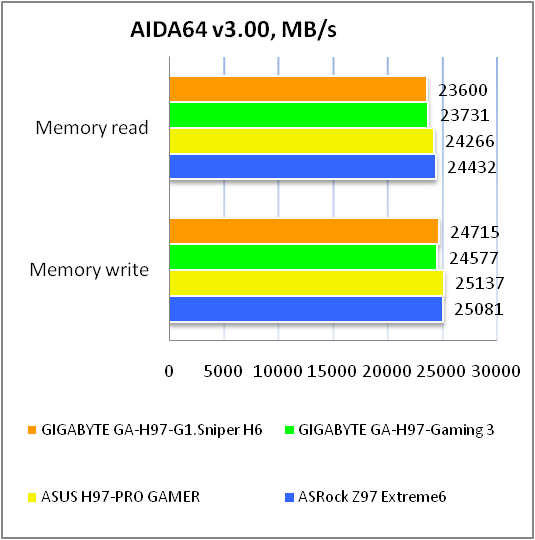

Системная плата оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего GIGABYTE G1.Sniper H6 может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE G1.Sniper H6

GIGABYTE G1.Sniper H6

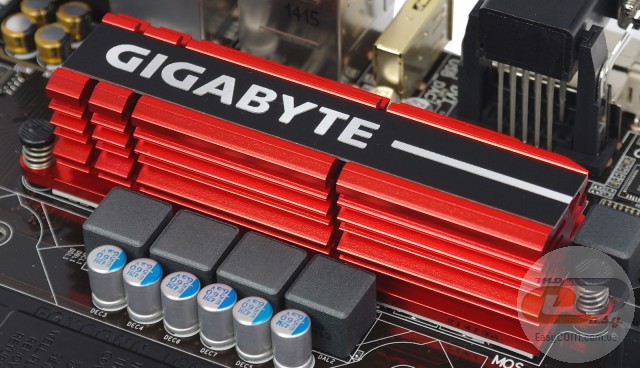

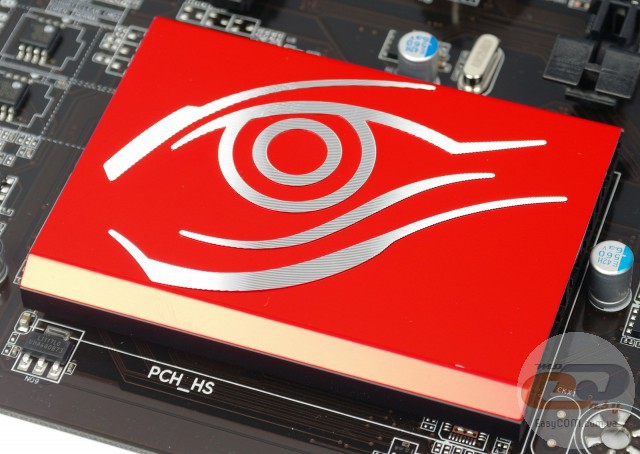

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H97, в то время как другой накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,9°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 43,2°C.

Как видим, установленная система охлаждения отлично справляется со своими непосредственными обязанностями, демонстрируя высокую эффективность, даже несмотря на не самый надежный способ крепления радиатора на силовых элементах.

GIGABYTE G1.Sniper H6

GIGABYTE G1.Sniper H6

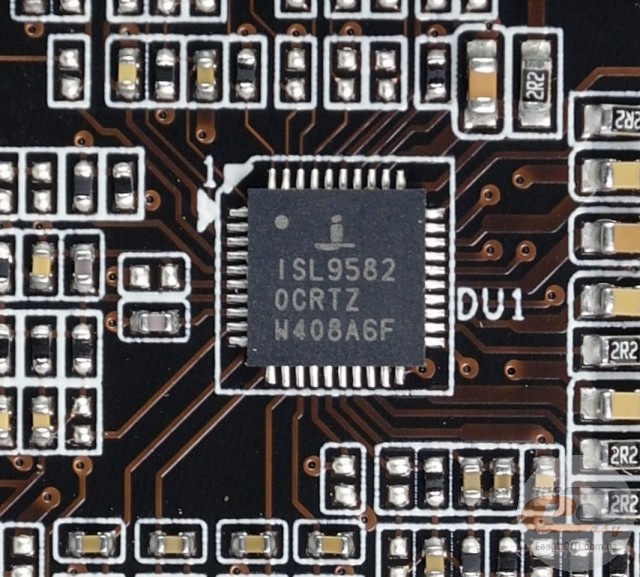

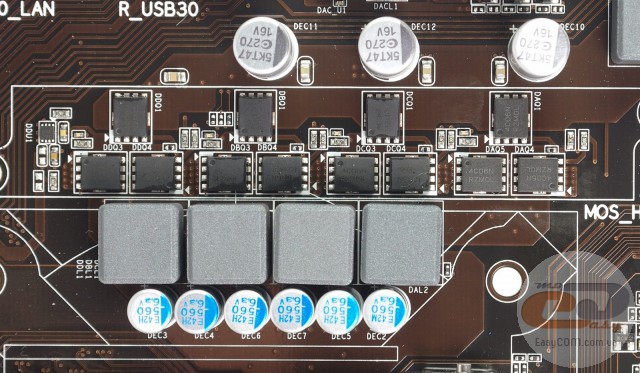

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL9582. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли: твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

GIGABYTE G1.Sniper H6

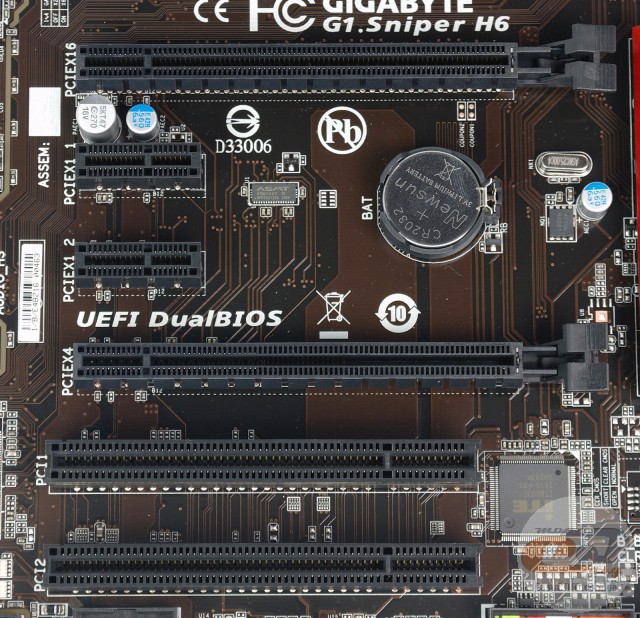

Для расширения функциональности GIGABYTE G1.Sniper H6 у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (в режиме х4);
  5. PCI;
  6. PCI.

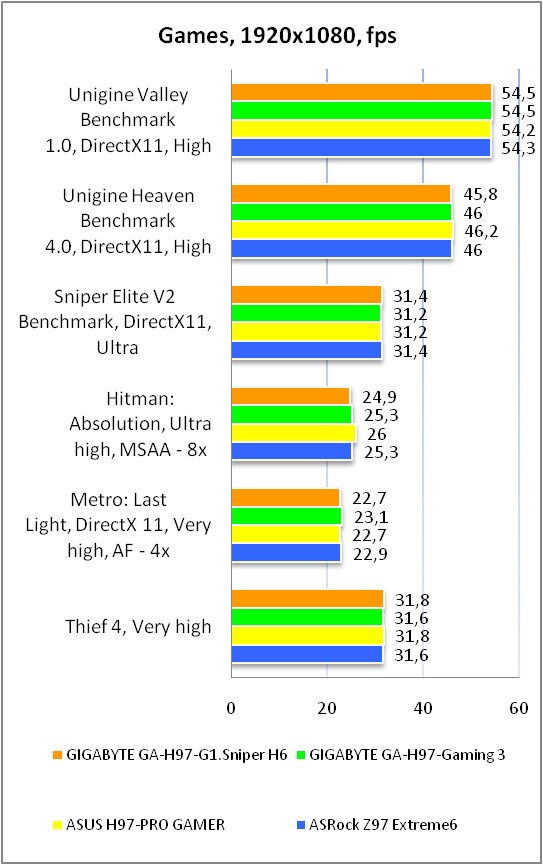

Как мы уже говорили в начале, новинка оснащена двумя слотами для организации графической подсистемы. Один из них подключен к процессору и всегда использует все доступные 16 линий стандарта PCI Express 3.0. Второй слот подключен к чипсету, и его пропускная способность ограничена четырьмя линиями PCI Express 2.0. Учитывая поддержку технологии AMD CrossFireX, возможна установка максимум двух видеокарт с распределением линий по следующим схемам: х16 / х16+х4. Отдельно напомним, что последний вариант не позволит в полной мере раскрыть потенциал связки из пары видеоускорителей, поэтому рассматривать новинку лучше как решение для одной видеокарты.

В связи с недостатком свободных чипсетных линий слот PCI Express 2.0 x16 (x4) делит пропускную способность с двумя разъемами PCI Express 2.0 x1. В случае установки в него платы, требующей для полноценной работы все 4 линии, слоты PCI Express 2.0 x1 будут недоступны.

GIGABYTE G1.Sniper H6

GIGABYTE G1.Sniper H6

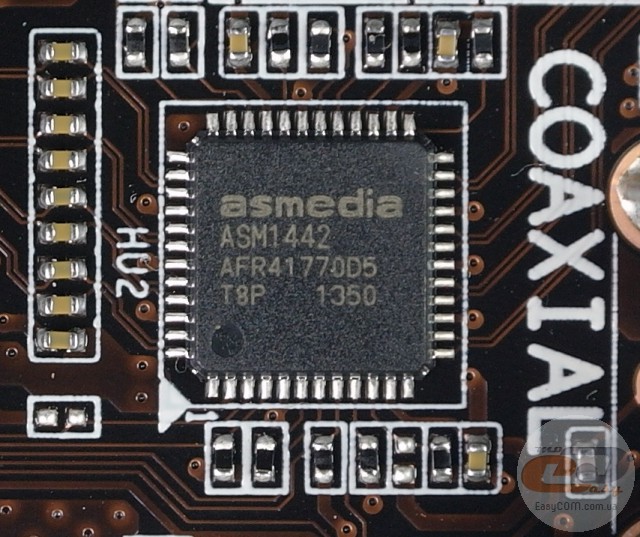

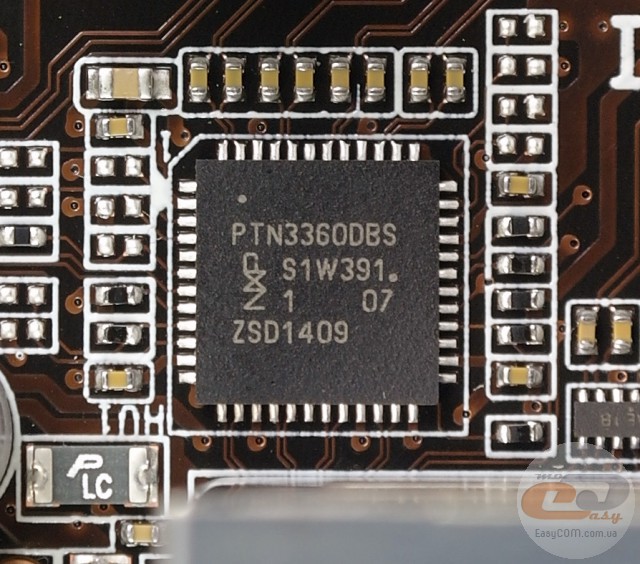

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхем ASMedia ASM1442 и PTN3360DBS.

GIGABYTE G1.Sniper H6

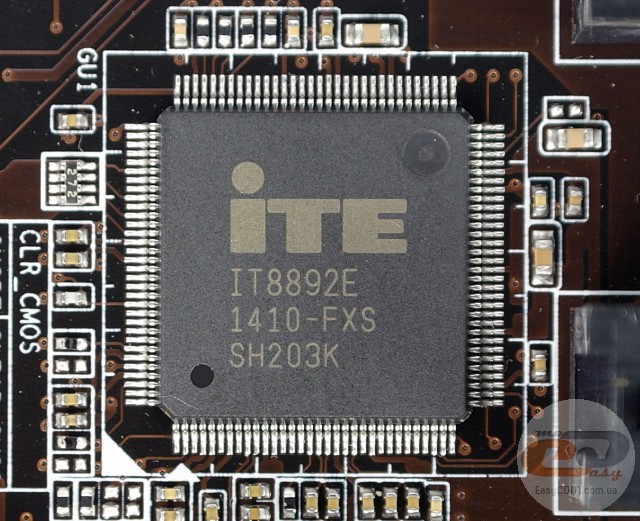

Поскольку набор системной логики Intel H97 не поддерживает шину PCI, то функционирование двух соответствующих разъемов реализовано с помощью моста PCIE-PCI, основанного на контроллере ITE IT8892E.

GIGABYTE G1.Sniper H6

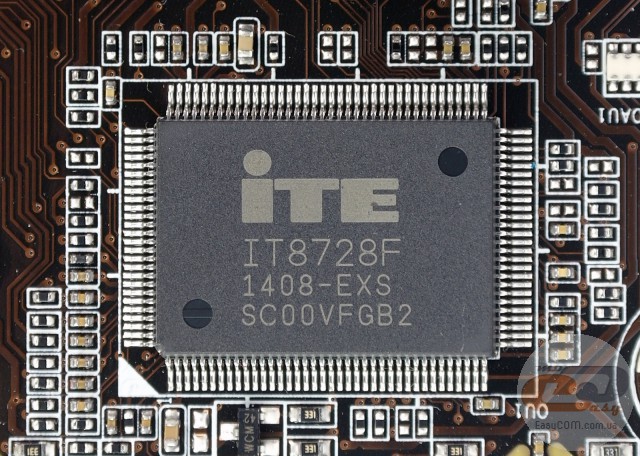

Возможности Multi I/O основаны на контроллере ITE IT8728F, который управляет работой системных вентиляторов, портов COM и PS/2, а также обеспечивает мониторинг.

GIGABYTE G1.Sniper H6

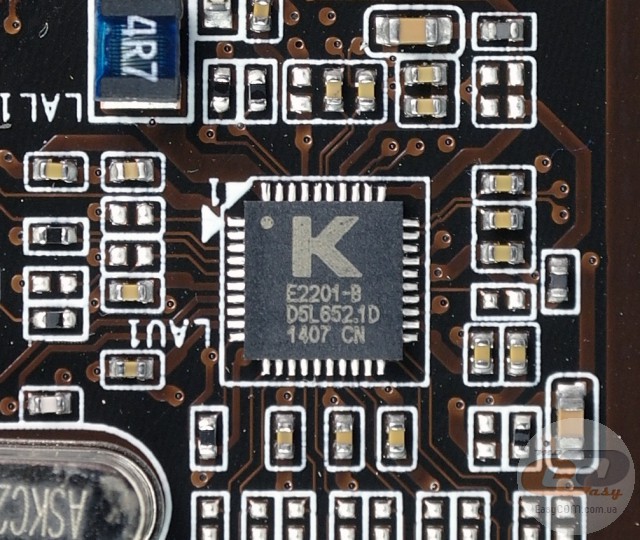

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Qualcomm Atheros Killer E2201, который обладает рядом аппаратных и программных преимуществ для повышения скорости обработки игрового сетевого трафика.

GIGABYTE G1.Sniper H6

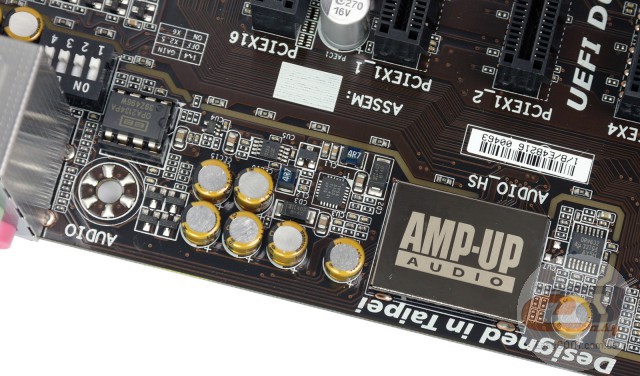

Звуковая подсистема GIGABYTE G1.Sniper H6 представляет собой достаточно интересную конструкцию. Она основана на 8-канальном кодеке Realtek ALC1150 и включает в себя специальные аудиоконденсаторы компании Nichicon и предустановленный усилитель Texas Instruments OPA2134PA. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки. Также существует возможность его легкой замены на другой, который имеет более узкую направленность на определенный музыкальный жанр. Дополнительно отметим наличие защитного кожуха для экранирования аудиокодека, реализацию левого и правого аудиоканала на разных слоях печатной платы для уменьшения их взаимопроникновения и возможность управления мощностью звукового сигнала при помощи двух набортных переключателей (усиление в 2,5 и в 6 раз).

GIGABYTE G1.Sniper H6

Любители моддинга по достоинству оценят наличие экранирования области текстолита с аудиоподсистемой при помощи металлической полосы с LED-подсветкой.

GIGABYTE G1.Sniper H6

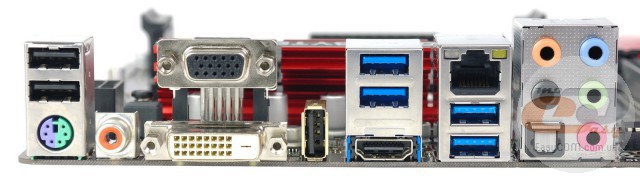

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 3 х USB 2.0;
  • 1 х PS/2 (мышь либо клавиатура);
  • 1 х оптический S/PDIF out;
  • 1 х коаксиальный S/PDIF out;
  • 5 x аудиопортов.

Отметим очень удачную компоновку интерфейсной панели, которая включает в себя не только более чем достаточное количество портов USB, но и два современных цифровых видеовыхода, а также широкие возможности по подключению акустики. Дополнительно выделим специальный порт USB 2.0, который предназначен для подключения внешней звуковой платы благодаря реализации технологии GIGABYTE USB DAC-UP.

GIGABYTE G1.Sniper H6

Возможности организации охлаждения внутри системного корпуса у GIGABYTE G1.Sniper H6 достаточно хорошие. В наличии четыре разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как три других предназначены для системных вертушек. Все разъемы в соответствии с современными требованиями выполнены в 4-контактном исполнении.

UEFI BIOS

GIGABYTE G1.Sniper H6

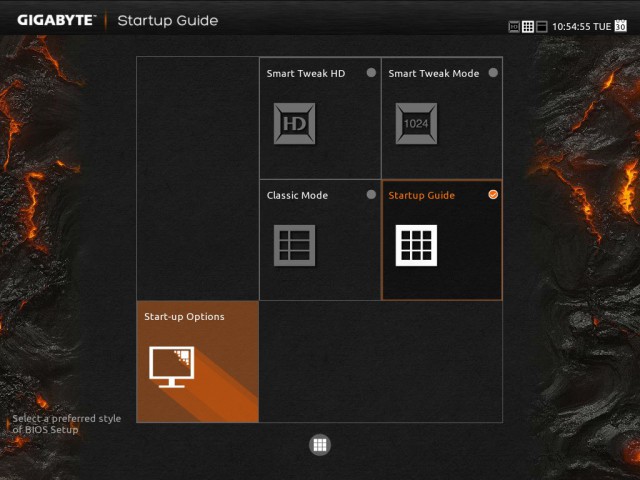

Тестируемая новинка оснащена современной прошивкой UEFI на основе микрокода AMI с возможностью работы в четырех режимах: «Smart Tweak HD» (разрешение 1280), «Smart Tweak» (разрешение 1024, без постоянного отображения по бокам состояния процессора, памяти и системных датчиков), «Classic» (классический вариант BIOS) и «StartUp» (режим начальных настроек BIOS).

GIGABYTE G1.Sniper H6

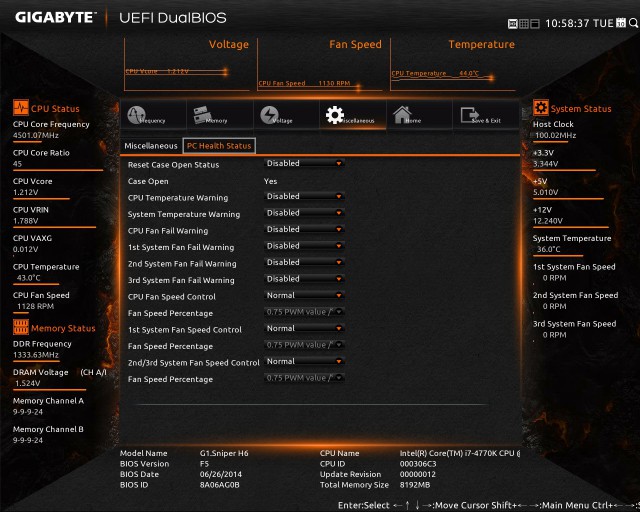

Как вы уже могли заметить, во время работы в режиме «Smart Tweak HD» нет отдельного раздела, отвечающего за мониторинг напряжений и температур на основных компонентах, поскольку все необходимые данные отображаются непосредственно на боковых панелях. Здесь вы можете наблюдать за температурой процессора и частотой вращения установленных вентиляторов, следить за напряжением на модулях оперативной памяти, процессоре и на линиях питания +12В, +5В и +3,3В, а также за рядом других важных параметров. Дополнительно отметим, что не все пункты, присутствующие в режиме «Classic», доступны в «Smart Tweak HD».

GIGABYTE G1.Sniper H6

Все настройки, связанные с ключевыми элементами системы, удобно сгруппированы в соответствующих вкладках.

GIGABYTE G1.Sniper H6

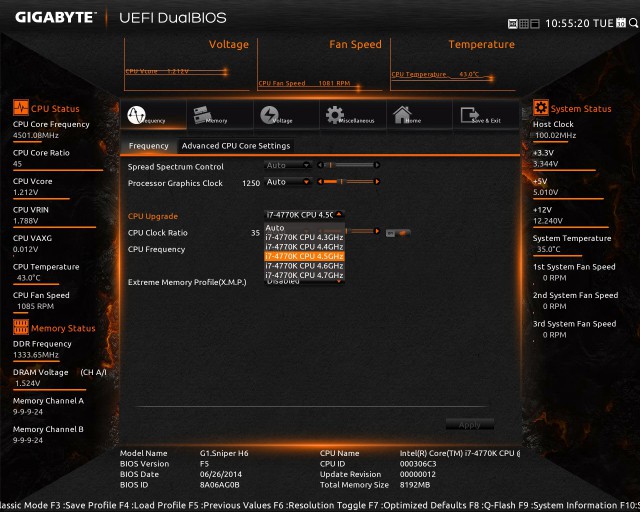

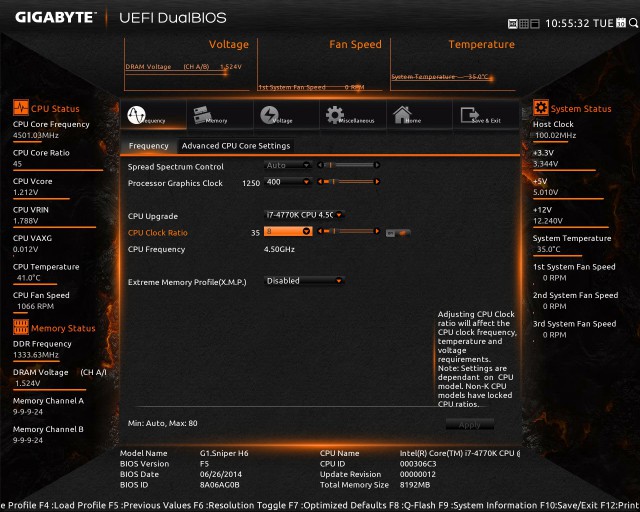

Во вкладке «Frequency» появляется возможность выбора одного из шести типов автоматической оптимизации параметров системы.

GIGABYTE G1.Sniper H6

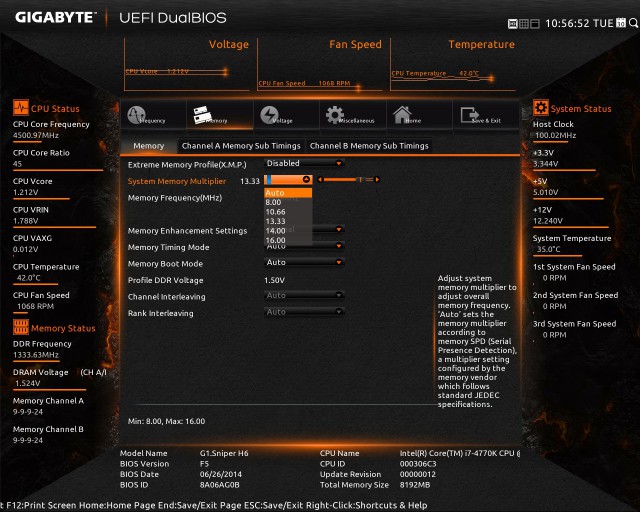

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

GIGABYTE G1.Sniper H6

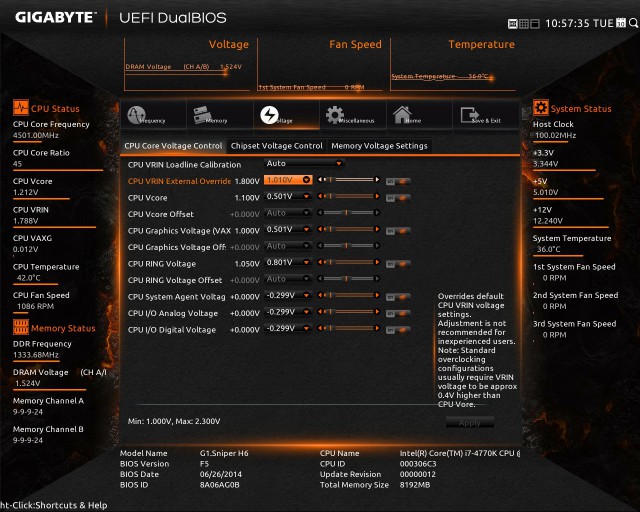

При необходимости в подразделе «Voltage» можно получить доступ к регулировкам напряжения на всех ключевых компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

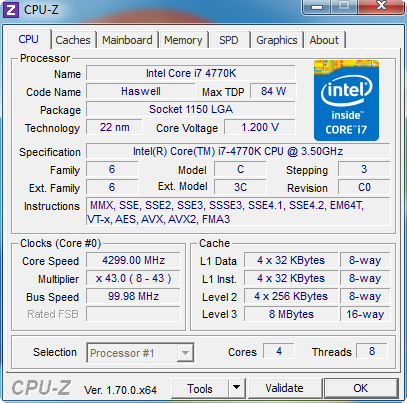

Процессорный множитель

CPU Clock Ratio

8 – MAX



Частота оперативной памяти

System Memory Multiplier

800 – 1600



Напряжение на процессоре

CPU Vcore

0,500 – 1,800

0,001

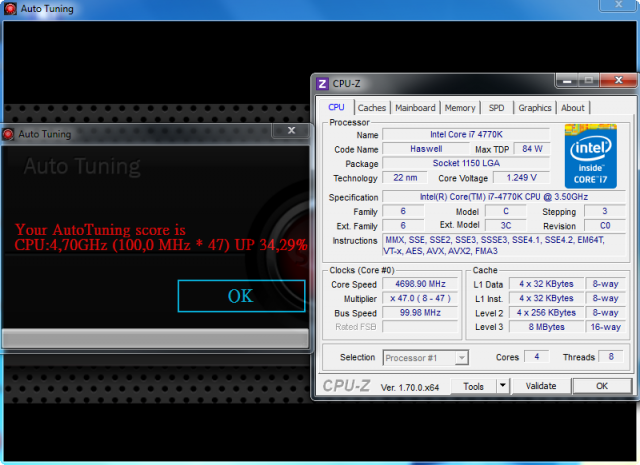

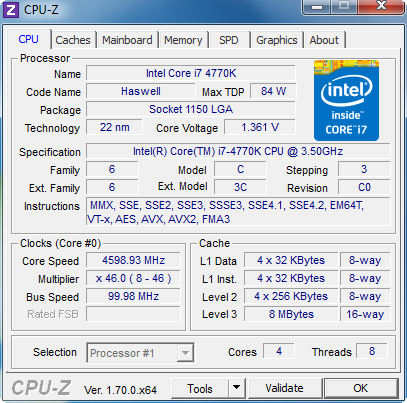

Профили автоматического разгона

CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц



Напряжение на оперативной памяти

DRAM Voltage

1,160 – 2,100

0,020

Напряжение на чипсете

PCH Core

0,650 – 1,300



0,005

Частота графического ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN External Override

1,000 – 2,300

0,010

Напряжение на графическом ядре

CPU Graphics Voltage

0,500 – 1,700

0,001



CPU RING Voltage

0,800 – 1,800

0,001

Напряжение на системном агенте

CPU System Agent Voltage

-0,300 - +0,400

0,001



CPU I/O Analog Voltage

-0,300 – +0,400

0,001



CPU I/O Digital Voltage

-0,300 – +0,400

0,001



PCH I/O

1,050 – 1,900

0,005

Объем выделяемой памяти для нужд графического ядра процессора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



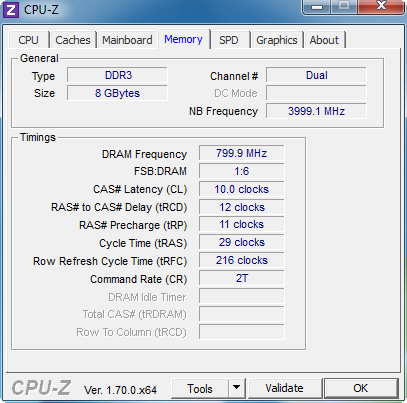

Тайминги оперативной памяти

Timing Control

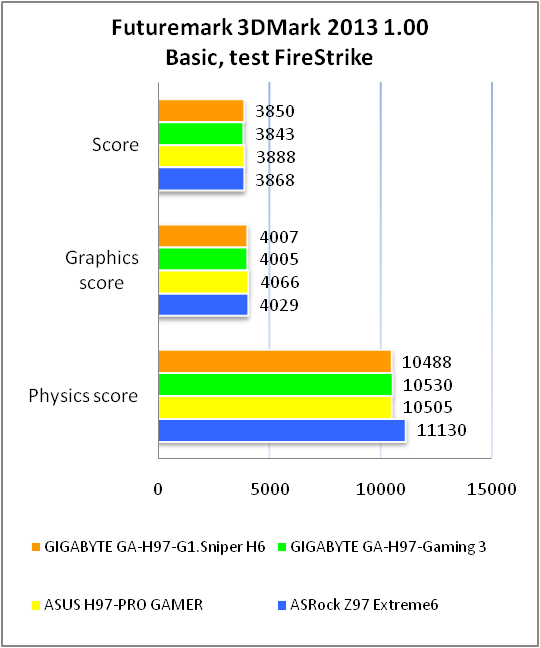

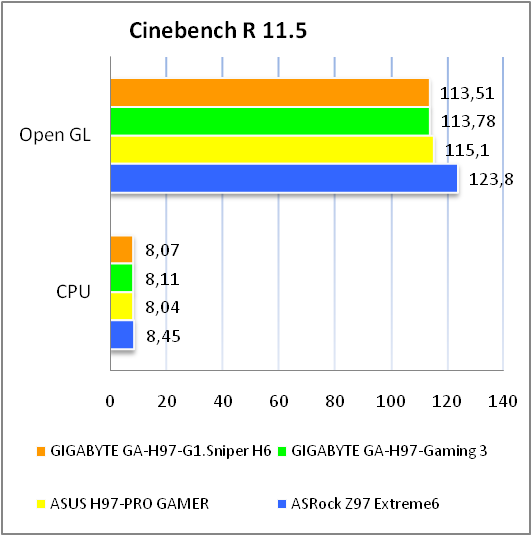

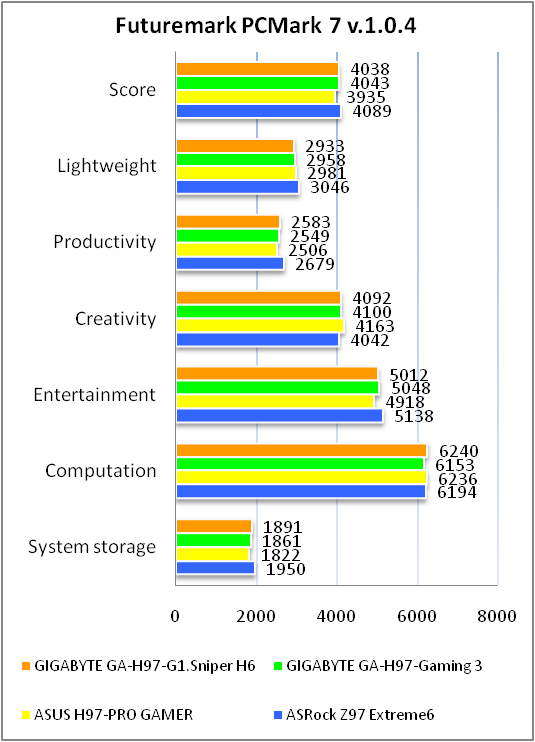

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
