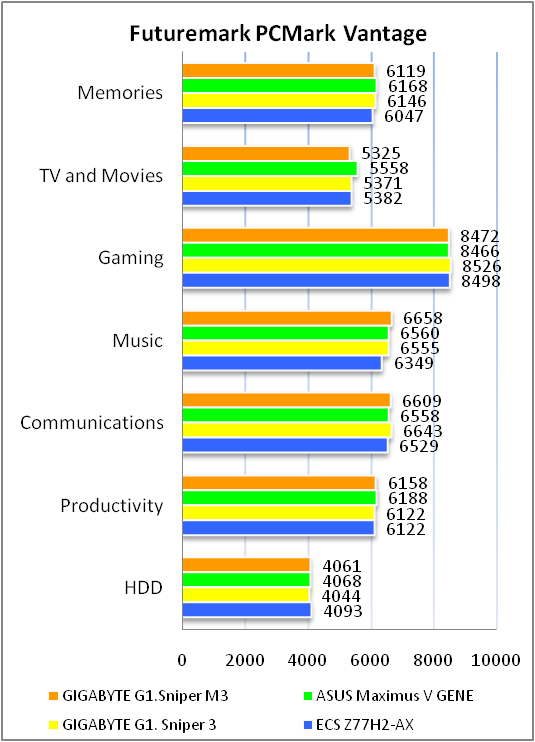

Обзор и тестирование материнской платы GIGABYTE G1.Sniper M3

Не так давно мы знакомились с «топовой» материнской платой от GIGABYTE - G1.Sniper 3. Рассматриваемое сегодня решение представляет собой несколько упрощенную, и соответственно более доступную версию. Поскольку обе платы входят в одну серию, мы решили провести небольшое сравнение их характеристик.

Основные отличия, для наглядности, сведены в таблицу.



GIGABYTE G1.Sniper 3

GIGABYTE G1.Sniper M3

LAN

1 x Qualcomm Atheros Killer
1 x Intel GbE

Intel GbE LAN

PCI-E x16

2 (x16+x16)

1 (x16)

(x8+x8)

PCI-E x8

2 (x8)

1 (x8)

PCI-E x4

0

1

PCI-E x1

2

1

PCI

1

0

SATA 3Gb/s

4

3

SATA 6Gb/s

6

2

Фазы питания CPU

15

9

USB 3.0

10

4

USB 2.0

4

10

Видео выходы

VGA
DVI
HDMI
DisplayPort

VGA
DVI
HDMI
DisplayPort

Формат

E-ATX

microATX

Стоимость

285$

185$

Как видно, отличий больше, чем совпадений характеристик. Объединяет эти две платы, помимо производителя, только применение высококачественных компонентов и принадлежность к игровой серии G1-Killer. Соответственно и целевое назначение у рассмотренных выше решений существенно отличается, если первая представляет собой практически бескомпромиссный вариант для сборки высокопроизводительного ПК для энтузиастов и оверклокеров, то вторая – компактное, качественное и относительно недорогое решение для сбалансированного ПК среднего/высокого уровня.

GIGABYTE G1.Sniper M3

Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE G1.Sniper M3:

Производитель

GIGABYTE

Модель

G1.Sniper M3

Чипсет

Intel Z77 Express

Процессорный разъем

Socket LGA 1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3 второго и третьего поколения

Используемая память

2400(OC)/1600/1333/1066 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 16 3.0/2.0 (x16)
1 x PCI Express 16 3.0 (x8)
1 x PCI Express 16 2.0 (x4)
1 x PCI Express x1

Дисковая подсистема

Чипсет Intel Z77 Express поддерживает:
3 x SATA 3 Гбит/с порта с поддержкой до 3 устройств SATA 3 Гбит/с
2 x SATA 6 Гбит/с порта с поддержкой до 2 устройств SATA 6 Гбит/с
1 x eSATA 3 Гбит/с порт с поддержкой до 1 устройства SATA 3 Гбит/с

LAN

1 x гигабитный сетевой контроллер Intel GbE LAN (10/100/1000 Мбит/с)

Звуковая подсистема

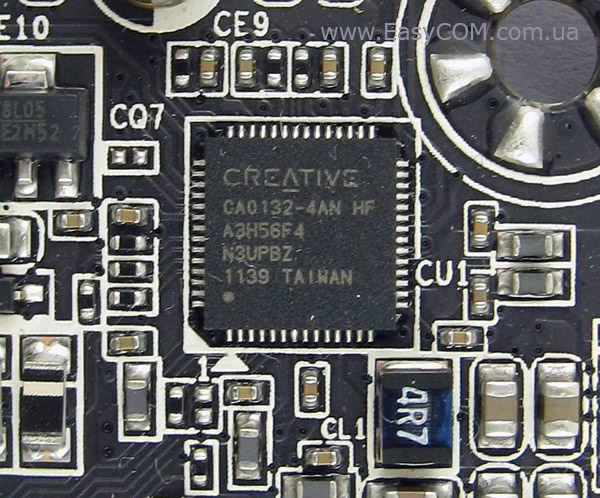

Кодек Creative CA0132
2/4/5.1-канальный звук
SPDIF Out

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на MOSFET
Алюминиевый радиатор южного моста

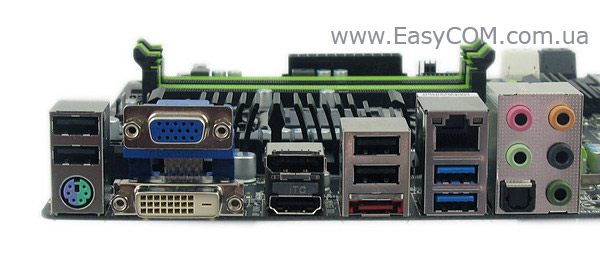

Внешние порты I/O

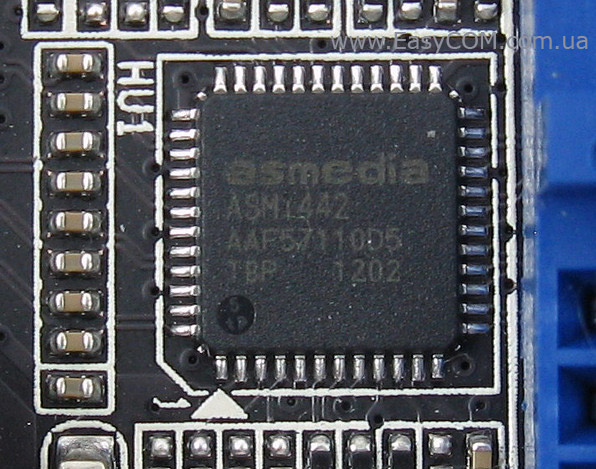

1 x HDMI
1 x DVI-D
1 x VGA
1 x DisplayPort
1 x LAN (RJ45)
4 x USB 2.0
2 x USB 3.0
1 x Optical S/PDIF out
5 x Аудио портов
1 x eSATA 3 Гбит/с
1 x PS/2

Внутренние порты I/O

3 x USB 2.0
2 x USB 3.0
2 x порта SATA 6 Гбит/с
3 x порта SATA 3 Гбит/с
1 x SPDIF out
1 x блок коннекторов передней панели
1 x коннектор вывода звука на переднюю панель
1 x Clear CMOS
1 x Trusted Platform Module (TPM)
1 x разъем вентилятора CPU
3 x разъема подключения системного вентилятора (3-пин)

BIOS

AMI EFI BIOS

Комплектация

руководство пользователя
брошюра с описание гарантии
диск с драйверами и утилитами
4 x кабелей SATA
1 x SLI мост
заглушка интерфейсной панели

Форм-фактор,
размеры, мм

microATX
244 х 244

Сайт производителя

http://www.gigabyte.ua/
Свежая версия BIOS и драйвера могут быть загружены со страницы загрузки.

Упаковка и комплектация

GIGABYTE G1.Sniper M3

Упаковка материнской платы GIGABYTE G1.Sniper M3 оформлена в оригинальном «милитари» стиле. На лицевой части основное внимание производитель сфокусировал на логотипе серии G1-Killer и надписи с наименованием модели платы. В нижней части расположены логотипы фирменных технологий, примененных на материнской плате, а именно:

  • Lucid Virtu Universal MVP – оптимизирует процесс рендеринга и отображения, обеспечивая увеличение производительности и улучшение качества изображения;
  • Поддержка технологии ATI CrossFireX;
  • Поддержка технологии NVIDIA SLI.

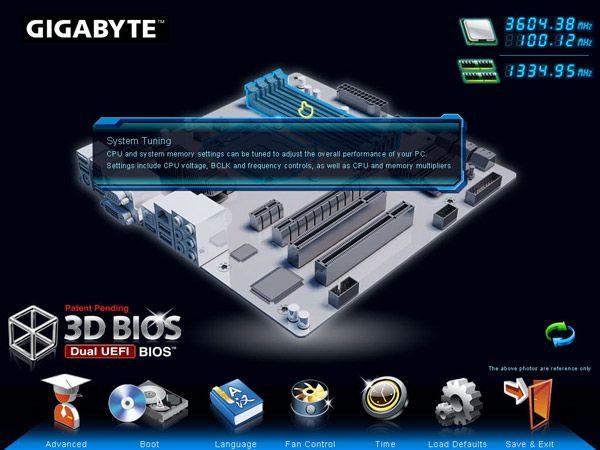

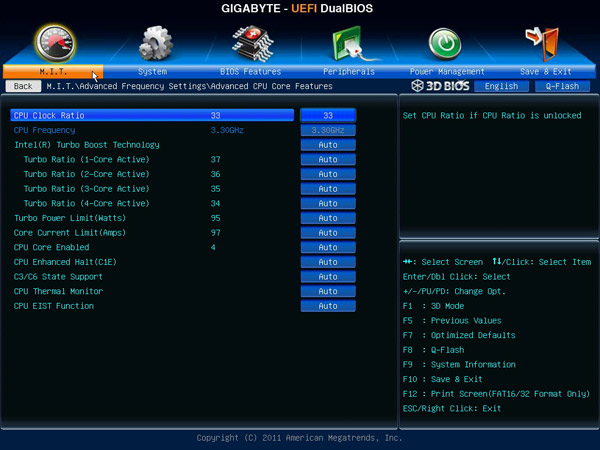

Особое внимание обращено на поддержку платой функций GIGABYTE 3D BIOS на базе фирменных технологий GIGABYTE UEFI DualBIOS и 3D POWER. Отдельно отмечена готовность платы к работе с новыми процессорами семейства Intel Ivy Bridge, выполненными по 22-нанометровому процессу, и поддержка PCI-Express 3.0.

На обратной стороне упаковки изображена сама материнская плата. Также производитель отметил поддержку платой фирменной концепции Ultra Durable 4, которая подразумевает применение качественной элементной базы в процессе производства и дополнительную защиту платы от повышенной влажности, перепадов напряжения в процессе обновления версии прошивки, а также статического напряжения и высоких температур.

По всей обратной стороне расположены не уместившиеся на лицевой стороне логотипы технологий примененных на плате, а именно:

  • Super Hearing – улучшенная аудио подсистема;
  • Super Sight – поддержка 2-way SLI и 4-way CrossFireX;
  • Super Speed – предоставляет расширенные возможности игры по сети благодаря наличию Intel gigabit Ethernet с фирменной технологией ускорения и оптимизации сетевых соединений cFosSpeed;
  • Поддержка USB 3.0, SATA 3.0, 3x USB Power Boost (концепция 333);
  • GIGABYTE On/Off Charge – зарядка портативных устройств даже при выключенном компьютере.

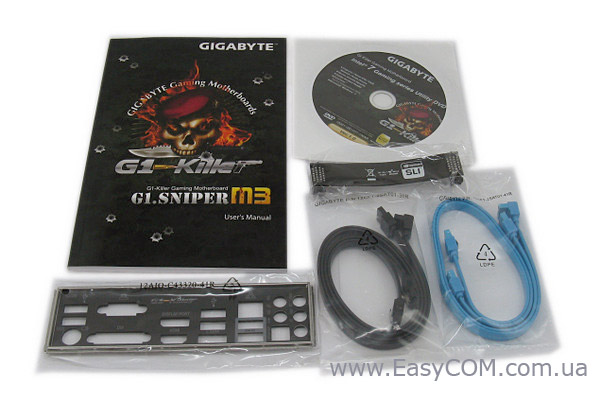

Комплект поставки GIGABYTE G1.Sniper M3 достаточно стандартный - помимо обязательных руководства пользователя, дисков с драйверами и утилитами и заглушки интерфейсной панели в него входят:

  • Четыре SATA-шлейфа;
  • NVIDIA SLI мост.

Дизайн и особенности платы

GIGABYTE G1.Sniper M3

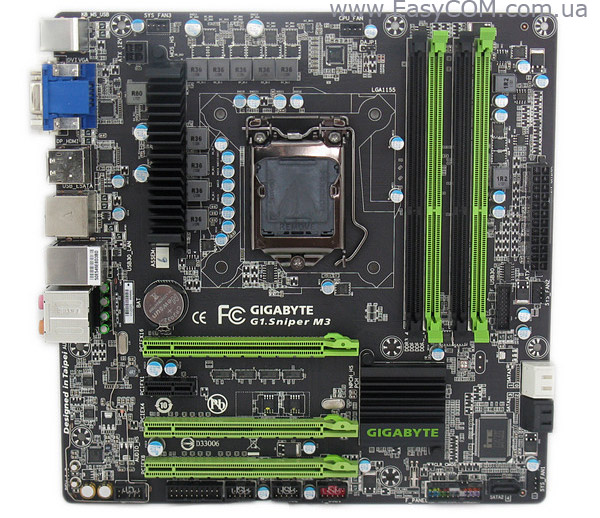

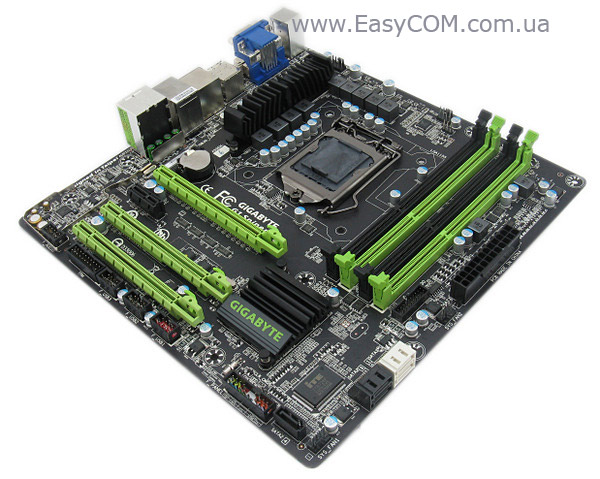

Материнская плата GIGABYTE G1.Sniper M3 принадлежит к форм-фактору microATX. Плата выполнена на текстолите черного цвета и отличается рациональным расположением набортных элементов. Дизайн материнской платы типичный для microATX моделей компании. Компоновка платы выполнена достаточно продуманно, но присутствуют и стандартные, для решений подобного размера, недостатки, а именно: нижние защелки разъемов для установки модулей памяти близко соседствуют с первым слотом PCI Express x16, что затруднит доступ к модулям при установленной видеокарте. На нижнем правом краю платы отсутствует крепежное отверстие под винт, что требует определенной аккуратности при подключении SATA устройств. Фактически все порты и разъемы размещены по краю платы, что будет удобно при размещении проводов и кабелей в системном блоке.

Общий стиль платы перекликается с выпущенными ранее продуктами игровой серии G1-Killer. К счастью, GIGABYTE, скорее всего, окончательно отказалась от достаточно специфической формы радиатора чипсета в форме пистолета, и выполнила его в более привычном для покупателя виде. Также, стоит отметить еще одну неприятную особенность компоновки платы, а именно размещение разъема для подключения одного из системных вентиляторов (SYS_FAN3). При подключении и прокладке 4-контактного ATX12V кабеля за материнской платой (при нижнем расположении блока питания) доступ к разъему для вентилятора будет затруднен.

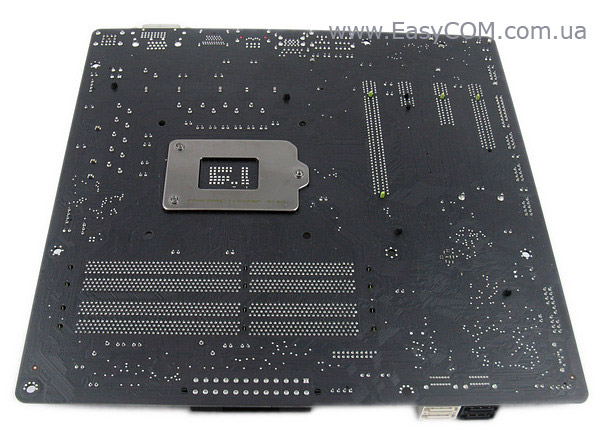

На обратной стороне платы, помимо усилительной пластиной разъема Socket LGA1155 производства Foxconn, которая должна обеспечить возможность установки достаточно мощных систем охлаждения, которые понадобятся при серьезном разгоне процессора, никаких элементов обнаружено не было – несмотря на компактный размер текстолита, все микросхемы уместились на лицевой части платы.

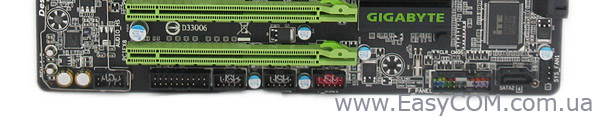

В нижней части материнской платы расположены разъемы подключения внутренних портов USB. Всего на плате реализовано десять портов USB 2.0: шесть внутренних и четыре на интерфейсной панели. Один из портов, выделенный красным цветом, поддерживает функцию On/Off Charge, которая обеспечивает зарядку портативных устройств даже при выключенном компьютере. Возле портов USB 2.0 расположены колодки подключения передней панели, аудио разъемов фронтальной панели, порта TPM и один из трех разъемов для подключения системных вентиляторов.

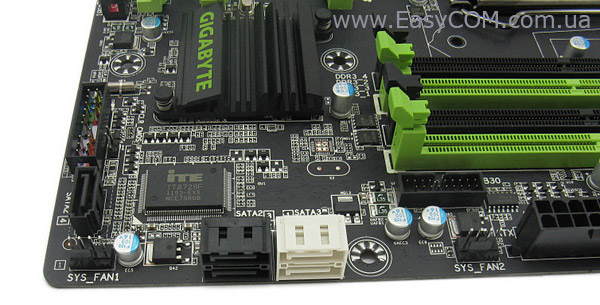

На правой стороне материнской платы, параллельно ее поверхности, расположены четыре порта SATA. Два порта SATA 6 Гбит/с белого цвета и два SATA 3 Гбит/с черного цвета реализованы силами чипсета Intel Z77 Express. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Что интересно, в правом нижнем углу текстолита, отдельно от остальных, расположен пятый порт - SATA 3 Гбит/с черного цвета, который располагается перпендикулярно плате и также реализован силами чипсета Intel Z77 Express. Как мы уже знаем, чипсет в состоянии обеспечить работу шести портов SATA, на рассматриваемой плате шестым портом, который работает за счет Intel Z77 Express, является порт eSATA на интерфейсной панели.

Немного выше расположена колодка подключения выносной панели с двумя портами USB 3.0 (в комплекте не поставляется). Можно отметить очень удобное ее расположение, при подключении не придется протягивать провода по всему системному блоку. Всего на плате реализовано четыре порта USB 3.0: два внутренних и два на интерфейсной панели. Рядом с USB 3.0 расположен один из трех разъемов для подключения системных вентиляторов.

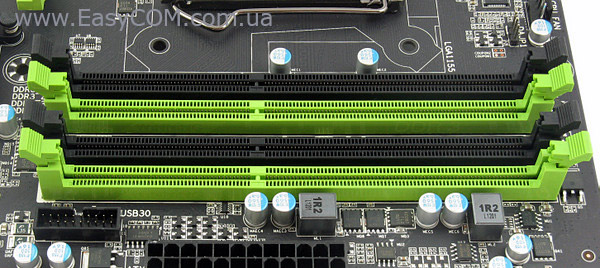

Системная плата GIGABYTE G1.Sniper M3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в два черных, либо в два зеленых слота. Поддерживаются модули работающие на частотах 1600/1333/1066 МГц в номинальном режиме и до 2400 МГц в разгоне. Максимальный объем памяти может составлять 32 ГБ, чего должно быть достаточно в большинстве случаев.

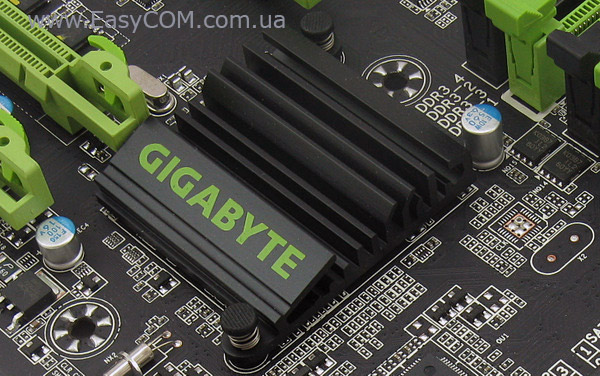

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один осуществляет отвод тепла от чипсета Intel Z77 Express, другой накрывает микросхемы MOSFET, что точно не будет лишним при экспериментах с разгоном. Крепятся все радиаторы при помощи пластиковых клипс на пружинках.

В процессе тестирования платы температура не превышала 42°C, что является очень неплохим результатом для материнской платы с достаточно скромной системой охлаждения.

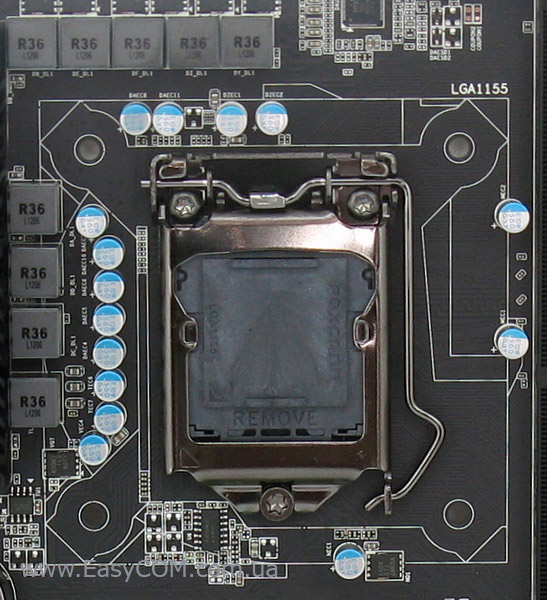

Расположение Socket LGA1155 и опорной пластины стандартно. Питание процессора осуществляется по 9-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере IR 3567, который поддерживает активное переключение фаз питания для повышения уровня КПД.

Для питания GIGABYTE G1.Sniper M3 предназначены основной 24-х и дополнительный 4-контактный разъемы. Последнее говорит об ориентации платы  на геймеров, а не на любителей разгона.

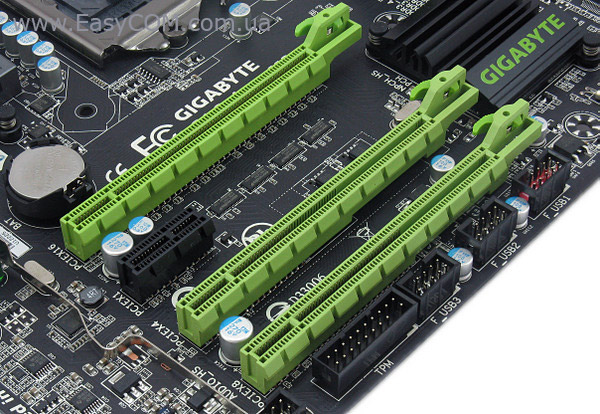

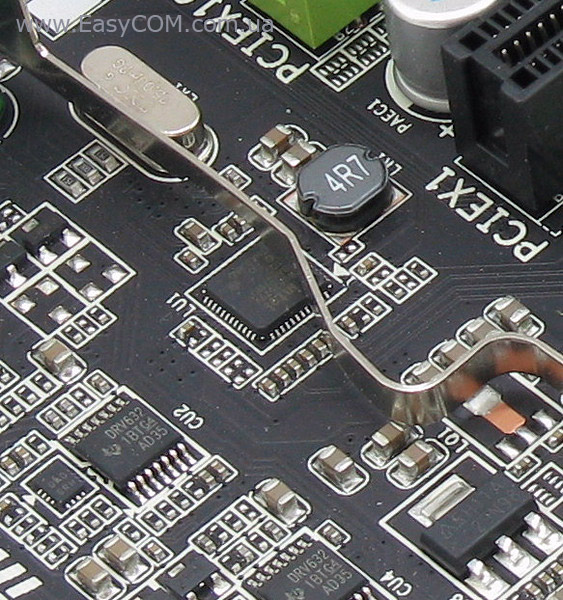

Возможности расширения функциональности материнской платы GIGABYTE G1.Sniper M3, в отличие от многих решений, выполненных в форм-факторе microATX, достаточно широки. В наличии три слота для установки графических адаптеров - PCI-Express (первый и третий соответствуют спецификации 3.0). Производителем заявлена поддержка технологий NVIDIA SLI и ATI CrossFireX. Близкое расположение слотов PCI-Express в большинстве случаев не позволит устанавливать на материнскую плату больше двух видеокарт, но разработчик это предусмотрел, и разделил линии PCI-E между слотами в конфигурации x8/x4/x8 соответственно.

Если у вас один графический адаптер то его необходимо устанавливать в первый слот, который будет функционировать в режиме х16. Поскольку возможности чипсета Intel Z77 Express позволяют выводить изображение со встроенного в процессор видеоядра, то слоты PCI-Express могут быть использованы и для установки иных карт расширения. Также расширение функциональности материнской платы возможно за счет одного слота PCI-Express х1.

Отдельно стоит отметить, что работа слотов PCI-Express по спецификации 3.0 будет возможна только при наличии процессора семейства Intel Ivy Bridge.
