Обзор и тестирование материнской платы GIGABYTE GA-B150M-D2V

Зачастую для сборки домашней системы в условиях ограниченного бюджета приходится отказываться от покупки оверклокерских процессоров Intel с разблокированным множителем (с индексом «K» в названии). В результате приобретение дорогой материнской платы на флагманском чипсете Intel Z170 выглядит не очень целесообразно. Хорошей альтернативой в подобной ситуации могут выступить модели на более доступном Intel B150, который номинально не поддерживает разгон процессоров, но обладает достаточной функциональностью для домашнего либо офисного ПК. В пользу последнего сценария также выступает поддержка технологии Intel Small Business Advantage (Intel SBA), которая позволяет упростить администрирование компьютера.

GIGABYTE GA-B150M-D2V

В данном обзоре мы познакомим вас с одной из самых доступных моделей компании GIGABYTE формата microATX, выполненной на Intel B150. Речь идет о GIGABYTE GA-B150M-D2V, средняя розничная стоимость которой находится в пределах $73. Давайте же разберемся, какими возможностями обладает устройство за столь небольшие деньги.

Спецификация:

Производитель и модель

GIGABYTE GA-B150M-D2V

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой 32 ГБ памяти c частотой вплоть до DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

Дисковая подсистема

Чипсет Intel B150 поддерживает:

6 х SATA 6 Гбит/с

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x DVI-D

1 х D-Sub

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 x TPM

1 х S/PDIF Out

BIOS

64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

226 x 174 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-B150M-D2V GIGABYTE GA-B150M-D2V

Материнская плата GIGABYTE GA-B150M-D2V поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратную вынесены ключевые преимущества продукта и краткие технические характеристики.

GIGABYTE GA-B150M-D2V

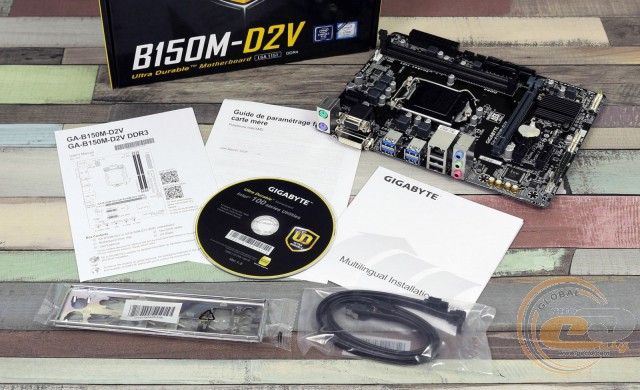

В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, бумажной документации, двух SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-B150M-D2V

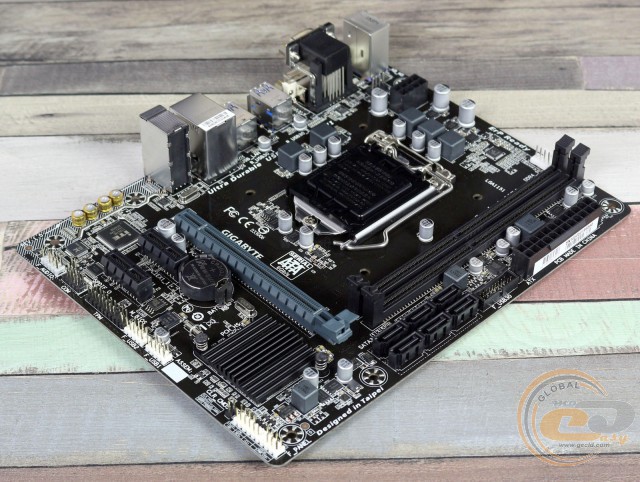

В основе GIGABYTE GA-B150M-D2V лежит печатная плата формата microATX с уменьшенной до 174 мм шириной. Однако все крепежные отверстия на местах, поэтому края при сборке провисать не будут. Традиционно для недорогих устройств используется текстолит темно-коричневого цвета и оформление в серо-черных цветах. В итоге дизайн данной модели можно охарактеризовать как очень сдержанный, что вполне соответствует ее позиционированию.

GIGABYTE GA-B150M-D2V

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы: DIMM-слоты для большего удобства оборудованы защелками только с одной стороны, а порты SATA 6 Гбит/с расположены ближе к середине правого края, то есть они не будут перекрыты даже очень габаритной видеокартой.

GIGABYTE GA-B150M-D2V

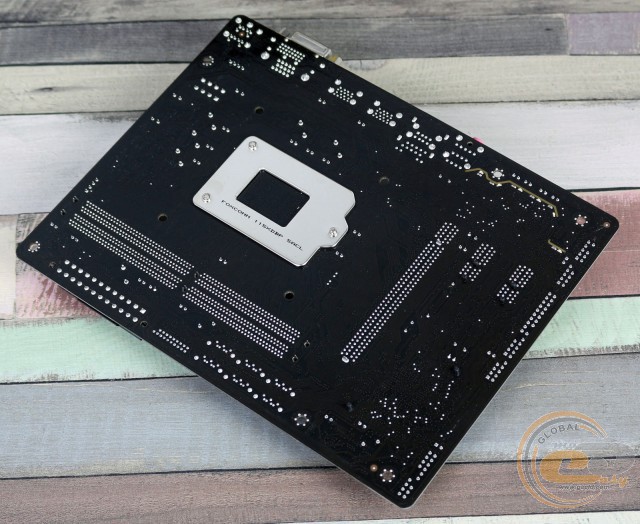

На обратной стороне печатной платы находится опорная пластина процессорного разъема и пластиковые клипсы крепления единственного радиатора. Подобный принцип крепления вполне привычный для чипсета Intel B150 и не вызывает никаких вопросов ввиду его низкого уровня тепловыделения.

GIGABYTE GA-B150M-D2V

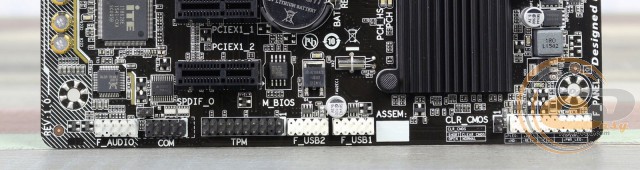

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM и TPM, колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-B150M-D2V

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, за корректную работу которых отвечает набор системной логики.

GIGABYTE GA-B150M-D2V

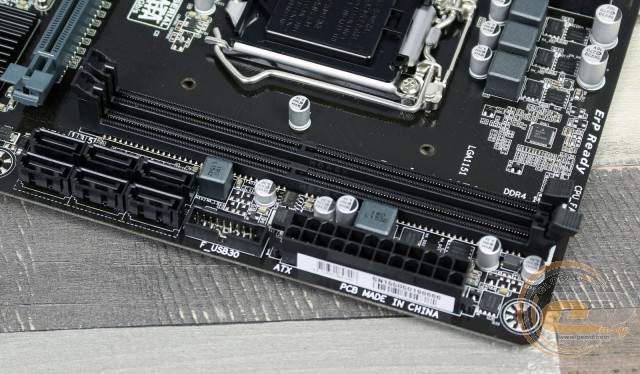

Плата GIGABYTE GA-B150M-D2V оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне находится колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-B150M-D2V

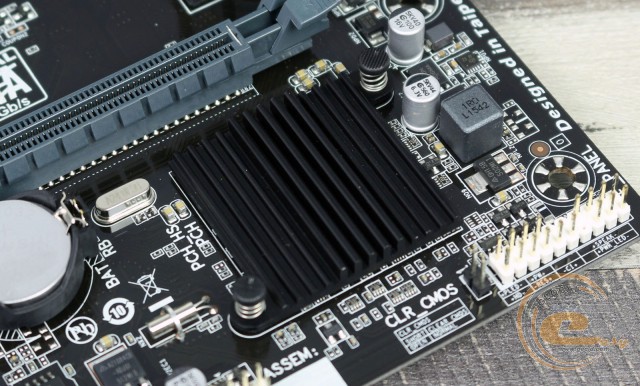

Подсистема охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel B150. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35,9°C;
  • дроссели подсистемы питания процессора – 62,5°C;
  • полевые транзисторы подсистемы питания процессора – 72,6°C.

Как видим, температуры элементов подсистемы питания процессора достаточно высокие из-за отсутствия радиаторов, однако до критических значений все еще есть запас.

GIGABYTE GA-B150M-D2V

GIGABYTE GA-B150M-D2V

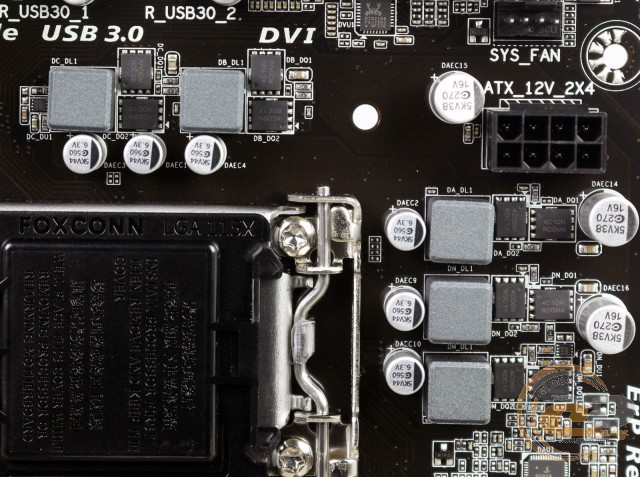

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база материнской платы набрана при помощи качественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

GIGABYTE GA-B150M-D2V

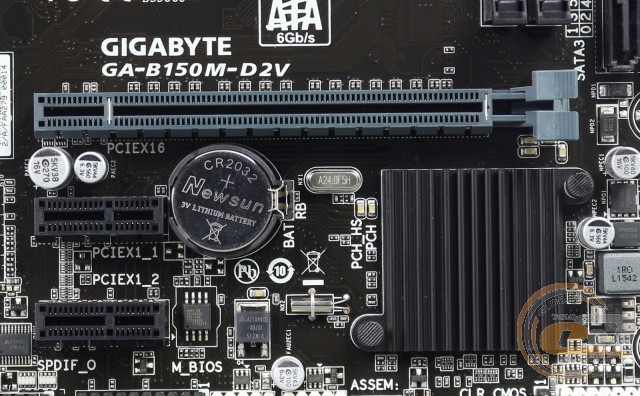

Для расширения функциональности GIGABYTE GA-B150M-D2V у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;

Как видим, имеется возможность установки только одной видеокарты, что вполне логично для недорогой материнской платы формата microATX. Если же у вас есть необходимость в слоте PCI, то в качестве альтернативы можно рассмотреть модель GIGABYTE GA-B150M-D3V DDR3.

GIGABYTE GA-B150M-D2V

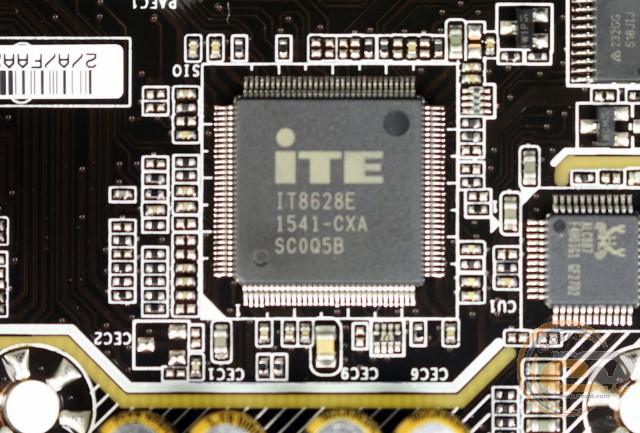

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-B150M-D2V

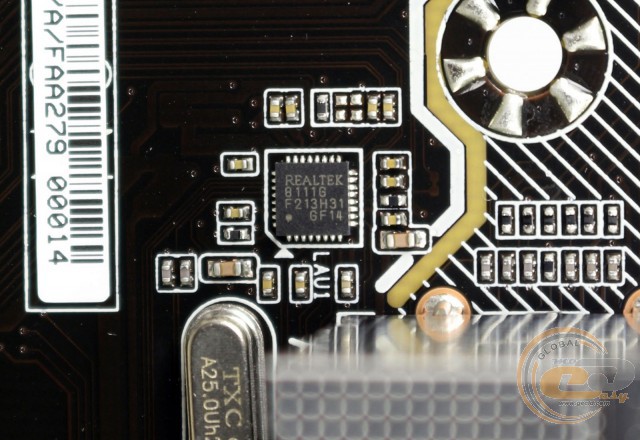

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А с помощью ПО cFosSpeed Internet Accelerator Software, доступного для загрузки на странице поддержки материнской платы, можно установить приоритеты на доступ к сетевым ресурсам.
