Обзор и тестирование материнской платы GIGABYTE GA-B150M-D3H

Компания GIGABYTE может похвастаться достаточно широким модельным рядом материнских плат, благодаря чему вы без проблем сможете подобрать необходимую функциональность, не переплачивая за ненужные лично вам возможности. Не стали исключением и материнские платы на чипсете Intel B150, который позволяет сэкономить на покупке, если вам не нужна возможность разгона процессора с разблокированным множителем.

GIGABYTE GA-B150M-D3H

Среди разнообразия моделей, не относящихся к игровым сериям на Intel B150, материнская плата GIGABYTE GA-B150M-D3H является самой дорогой в формате microATX, поскольку объединила в себе преимущества более доступных версий, таких как GIGABYTE GA-B150M-DS3H, GIGABYTE GA-B150M-D2V и других рассмотренных нами ранее моделей. При средней стоимости порядка $100 – 105, она предлагает не только поддержку четырех DIMM-слотов и хорошие возможности по организации дисковой подсистемы, но и удобную конфигурацию интерфейсной панели, что будет полезно в случае сборки HTPC. Ну а прежде чем переходить непосредственно к ее обзору, отметим, что в продаже также присутствует модификация с поддержкой памяти DDR3.

Спецификация:

Производитель и модель

GIGABYTE GA-B150M-D3H

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой 64 ГБ памяти c частотой вплоть до DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (в режиме х16)

1 x PCI Express 3.0 x16 (в режиме х4)

2 х PCI

Дисковая подсистема

Чипсет Intel B150 поддерживает:

1 x SATA Express (не совместим с SATA 6 Гбит/с)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC892

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете и элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x RJ45

4 x USB 3.0

2 x USB 2.0

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 x LPT

1 x TPM

1 х S/PDIF Out

1 x Thunderbolt

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 225 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-B150M-D3H GIGABYTE GA-B150M-D3H

Материнская плата GIGABYTE GA-B150M-D3H поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратную вынесены ключевые преимущества продукта и краткие технические характеристики.

GIGABYTE GA-B150M-D3H

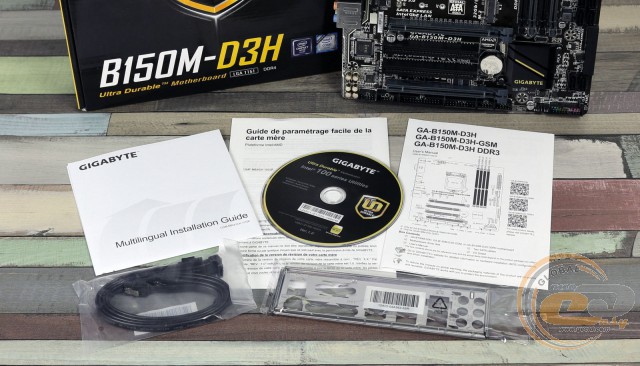

В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, бумажной документации, двух SATA-шлейфов и заглушки интерфейсной панели, что вполне ожидаемо для недорогой материнской платы.

Дизайн и особенности платы

GIGABYTE GA-B150M-D3H

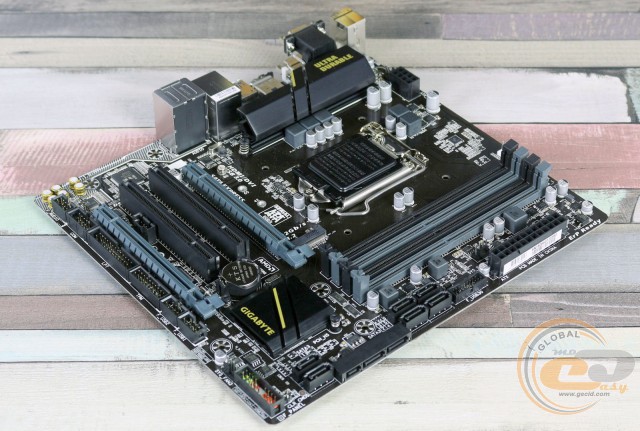

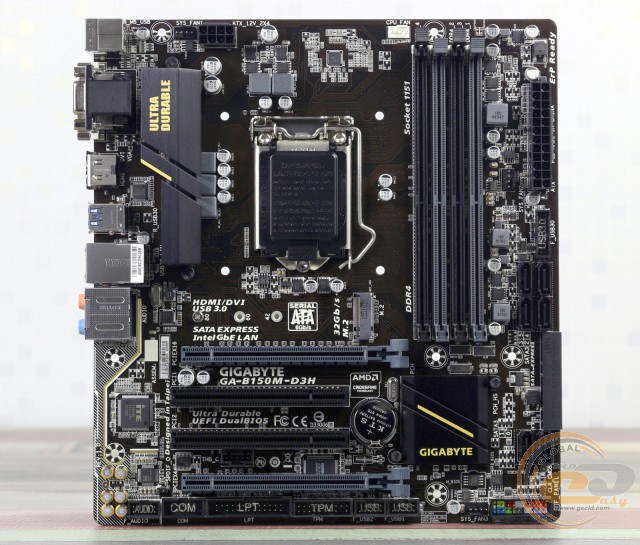

GIGABYTE GA-B150M-D3H выполнена на печатной плате темно-коричневого цвета с оформлением в серо-черных тонах. Немного освежают ее дизайн вставки желтого цвета на радиаторах системы охлаждения, но в целом оформление достаточно строгое и сдержанное.

GIGABYTE GA-B150M-D3H

Что же касается удобства сборки, то все порты и разъемы расположены на оптимальных местах, DIMM-слоты оборудованы защелками только с одной стороны, а порты SATA 6 Гбит/с распаяны таким образом, что даже крупная видеокарта не будет перекрывать к ним доступ, несмотря на их перпендикулярное расположение относительно поверхности.

GIGABYTE GA-B150M-D3H

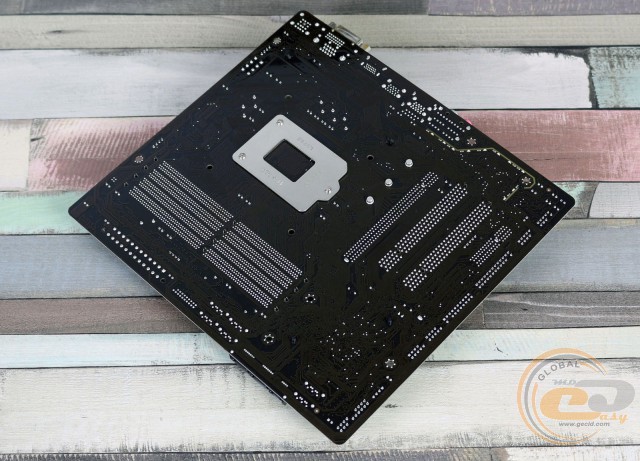

На обратной стороне печатной платы находится опорная пластина процессорного разъема и пластиковые клипсы крепления радиаторов. Поскольку это уже далеко не первая материнская плата на Intel B150 в нашей тестовой лаборатории, можно смело заявить, что такой простой способ фиксации радиаторов не сказывается негативным образом на температуре ключевых компонентов.

GIGABYTE GA-B150M-D3H

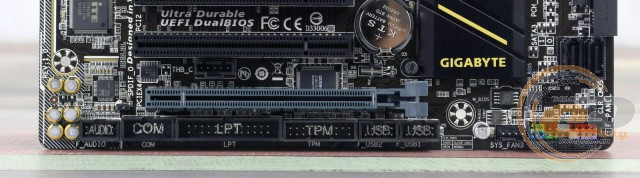

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM, LPT, Thunderbolt и TPM, колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-B150M-D3H

GIGABYTE GA-B150M-D3H

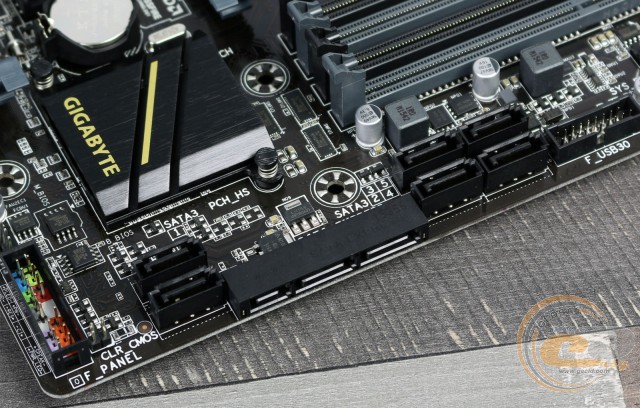

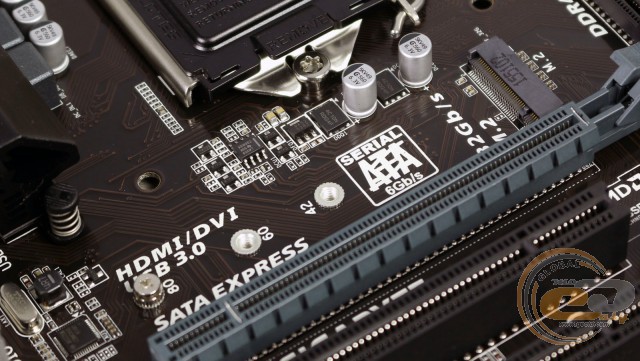

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280), одним SATA Express, который в данном случае несовместим с обычными SATA 6 Гбит/с, и шестью портами SATA 6 Гбит/с.

GIGABYTE GA-B150M-D3H

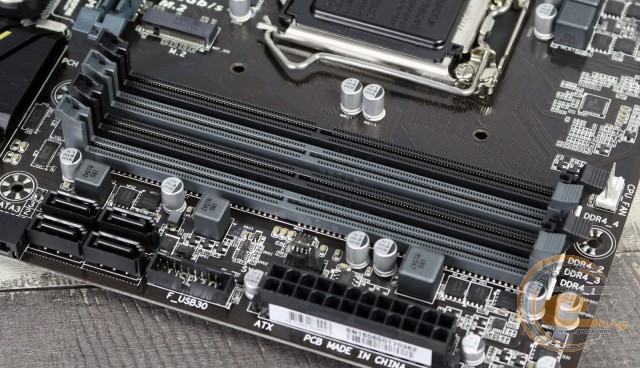

Плата GIGABYTE GA-B150M-D3H оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне находится колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-B150M-D3H

GIGABYTE GA-B150M-D3H

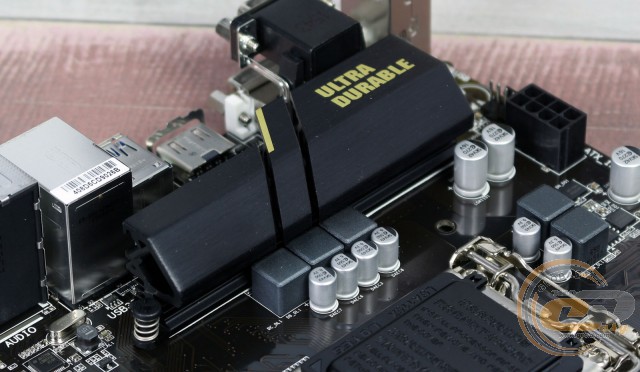

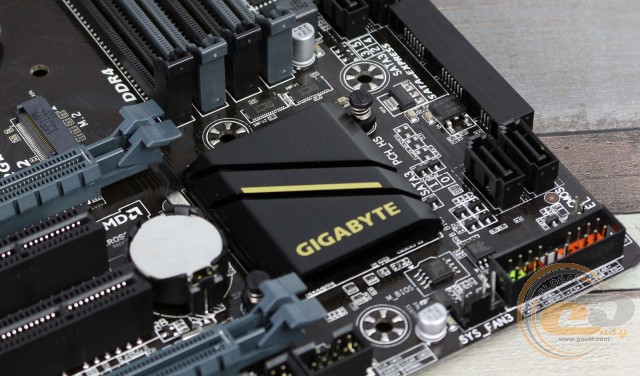

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один из которых осуществляет отвод тепла от чипсета Intel B150, в то время как второй накрывает полевые транзисторы подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,7°C;
  • дроссели подсистемы питания процессора – 64,8°C;
  • радиатор на полевых транзисторах подсистемы питания процессора – 47,1°C.

Как видим, наличие радиатора на элементах подсистемы питания улучшает их температурный режим, что однозначно является достоинством GIGABYTE GA-B150M-D3H, ведь рассмотренные ранее модели серии GIGABYTE B150 были лишены такого преимущества.

GIGABYTE GA-B150M-D3H

GIGABYTE GA-B150M-D3H

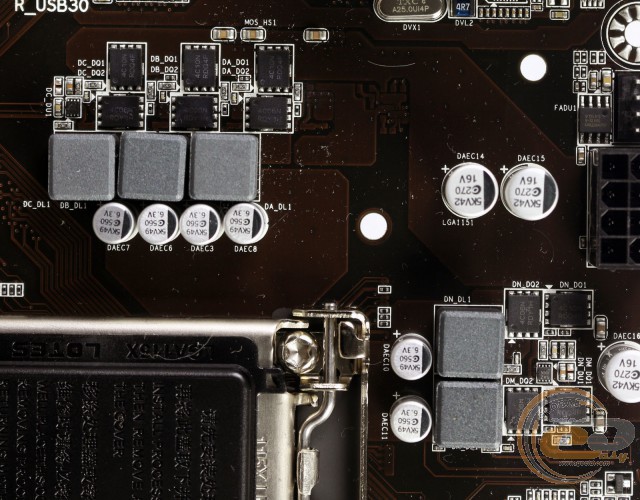

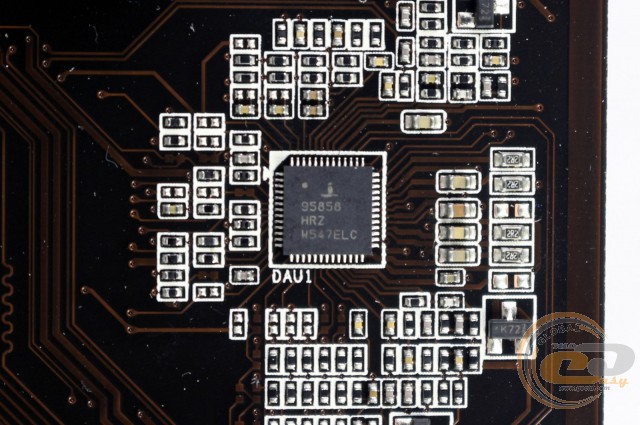

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база материнской платы набрана при помощи надежных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

GIGABYTE GA-B150M-D3H

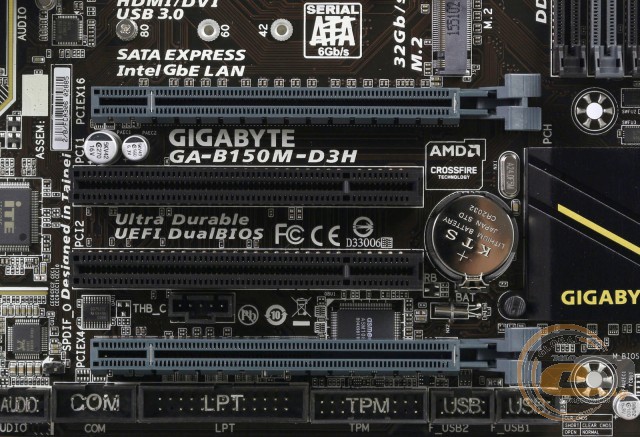

Для расширения функциональности GIGABYTE GA-B150M-D3H у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI;
  3. PCI;
  4. PCI Express 3.0 x16 (в режиме х4).

Как видим, для организации графической подсистемы имеются два слота PCI Express x16, один из которых подключен к процессору и всегда использует 16 линий PCI Express 3.0, тогда как второй поддерживает только 4 чипсетные линии. В случае установки двух видеокарт, они будут работать по не самой оптимальной схеме х16+х4, которая к тому же поддерживается только для графических ускорителей AMD.

GIGABYTE GA-B150M-D3H

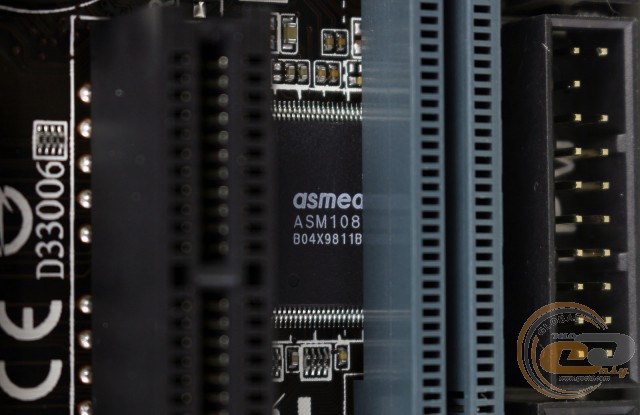

Поскольку чипсет Intel B150 не поддерживает интерфейс PCI, то функционирование соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

GIGABYTE GA-B150M-D3H

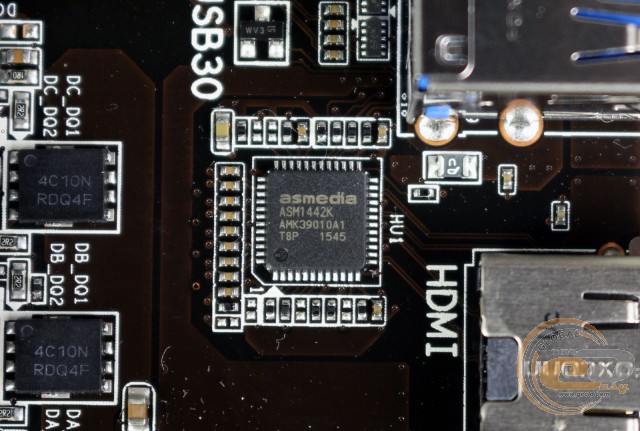

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: D-Sub, HDMI и DVI-D, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

GIGABYTE GA-B150M-D3H

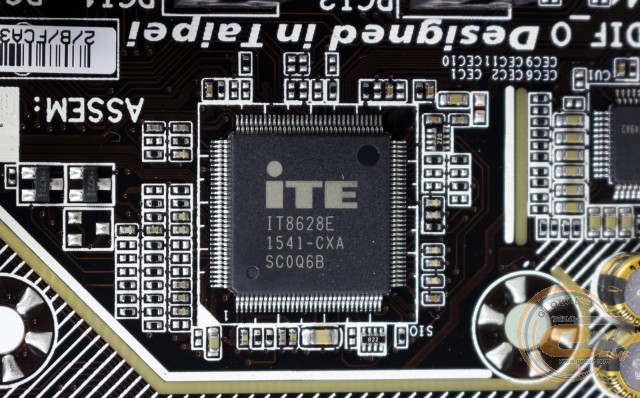

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.
