Обзор и тестирование материнской платы GIGABYTE GA-B150M-DS3H

Для сборки домашней либо офисной системы вовсе не обязательно тратиться на дорогие материнские платы, особенно если даже в теории вы не планируете покупку процессора с разблокированным множителем и дальнейший его разгон. В данном случае стоит взвешенно подходить к выбору, поскольку переплату за ненужные функции флагманского чипсета Intel Z170 куда выгоднее направить на другие комплектующие.

GIGABYTE GA-B150M-DS3H

Компания GIGABYTE прекрасно понимает, что не в одном Intel Z170 счастье. Поэтому она предлагает широкий модельный ряд материнских плат на более доступном Intel B150. К примеру, GIGABYTE GA-B150M-DS3H, которая при стоимости порядка $86 совмещает в себе хорошее оснащение, высокое качество исполнения и ряд фирменных технологий, что в теории делает ее достойным вариантом для перехода на платформу Socket LGA1151. К тому же можно приобрести ее модификацию с поддержкой памяти DDR3, при желании сэкономить на покупке оперативной памяти DDR4.

Спецификация:

Производитель и модель

GIGABYTE GA-B150M-DS3H

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой 64 ГБ памяти c частотой вплоть до DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

Дисковая подсистема

Чипсет Intel B150 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбит/с

LAN

1 x Realtek 8111HS (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 x LPT

1 x TPM

1 х S/PDIF Out

BIOS

2 x 64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

226 x 193 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-B150M-DS3H GIGABYTE GA-B150M-DS3H

Материнская плата GIGABYTE GA-B150M-DS3H поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратную вынесены ключевые преимущества продукта и краткие технические характеристики.

GIGABYTE GA-B150M-DS3H

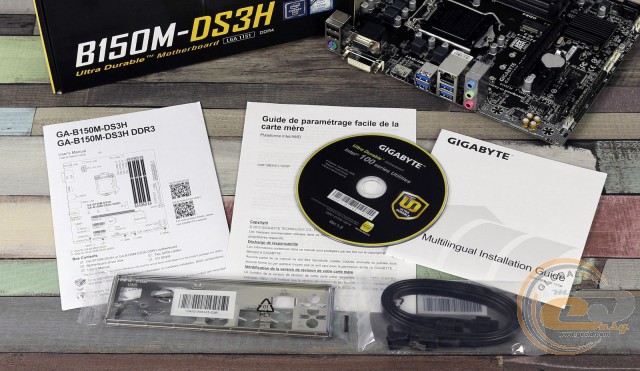

В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, бумажной документации, двух SATA-шлейфов и заглушки интерфейсной панели, что вполне ожидаемо для недорогой материнской платы.

Дизайн и особенности платы

GIGABYTE GA-B150M-DS3H

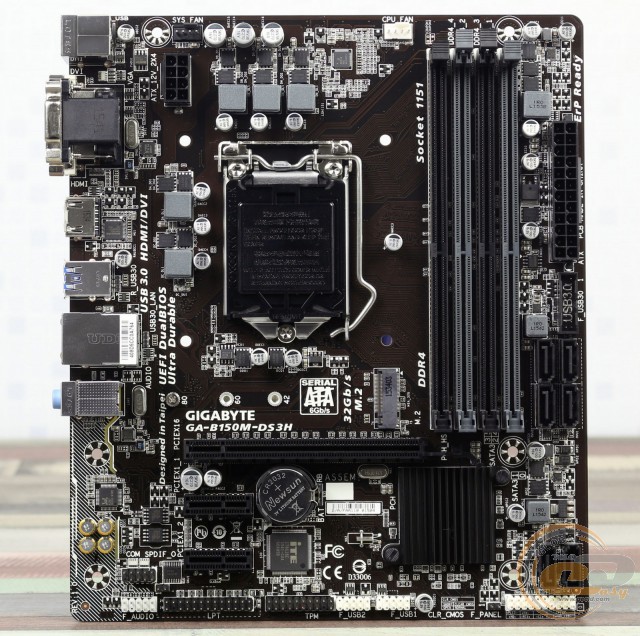

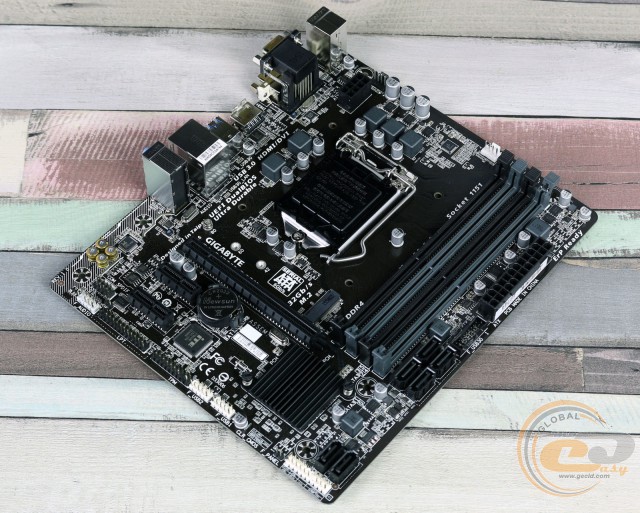

Модель GIGABYTE GA-B150M-DS3H выполнена на печатной плате темно-коричневого цвета с оформлением в серо-черных тонах. В итоге ее дизайн можно охарактеризовать как очень сдержанный, что вполне соответствует ее позиционированию.

GIGABYTE GA-B150M-DS3H

Что же касается удобства сборки, то все порты и разъемы расположены на оптимальных местах, DIMM-слоты оборудованы защелками только с одной стороны, а порты SATA 6 Гбит/с приютились ближе к середине правого края, а значит, не будут перекрыты даже крупной видеокартой.

GIGABYTE GA-B150M-DS3H

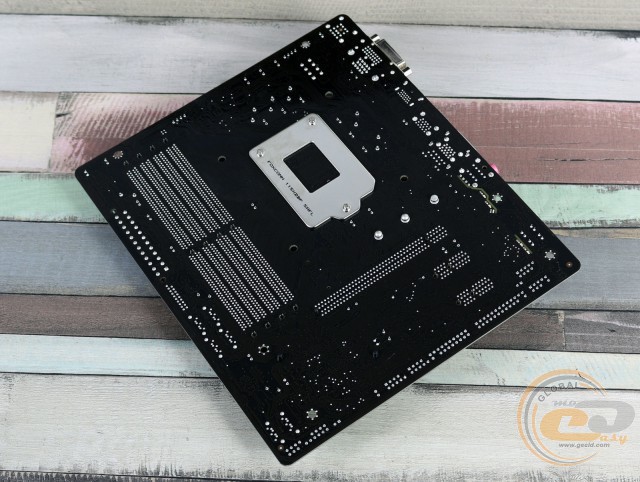

На обратной стороне печатной платы находится опорная пластина процессорного разъема и пластиковые клипсы крепления единственного радиатора.

GIGABYTE GA-B150M-DS3H

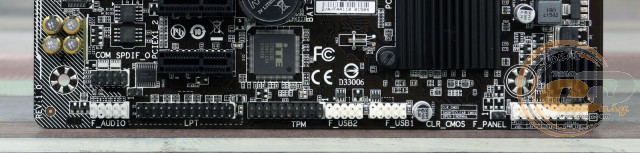

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM, LPT и TPM, колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-B150M-DS3H GIGABYTE GA-B150M-DS3H

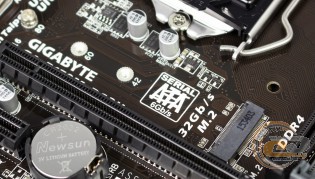

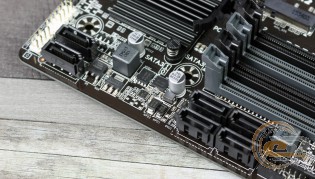

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с.

GIGABYTE GA-B150M-DS3H

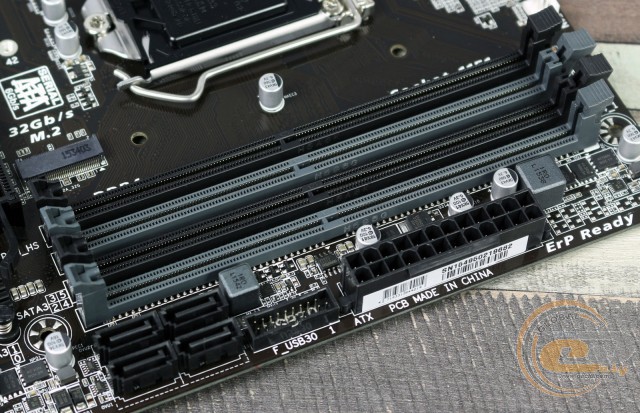

Плата GIGABYTE GA-B150M-DS3H оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне находится колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-B150M-DS3H

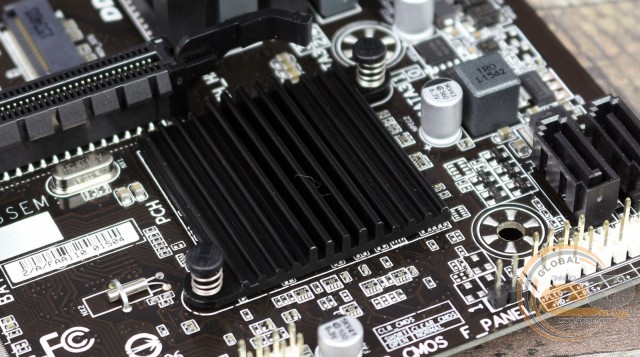

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel B150. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34°C;
  • дроссели подсистемы питания процессора – 61,1°C;
  • полевые транзисторы подсистемы питания процессора – 64,4°C.

Как видим, температуры элементов подсистемы питания процессора достаточно высокие из-за отсутствия радиаторов, однако до критических значений все еще есть запас. К тому же данные показатели немного лучше, чем у сопоставимой по стоимости GIGABYTE GA-B150M-HD3 DDR3.

GIGABYTE GA-B150M-DS3H

GIGABYTE GA-B150M-DS3H

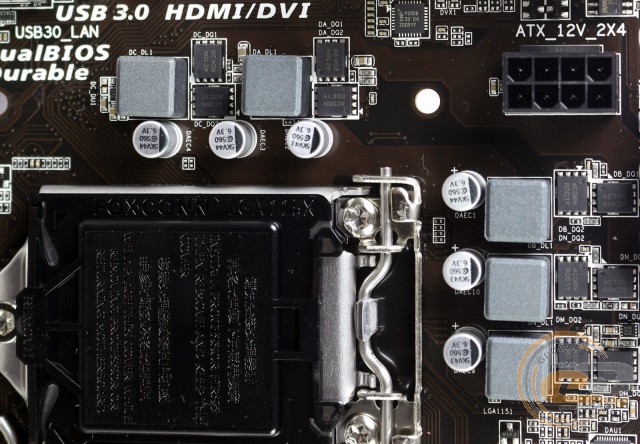

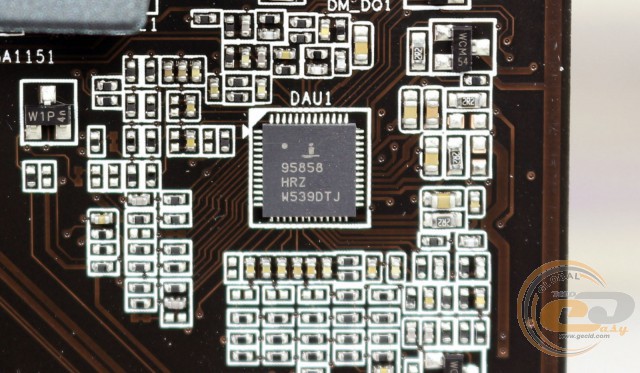

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база материнской платы набрана при помощи надежных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

GIGABYTE GA-B150M-DS3H

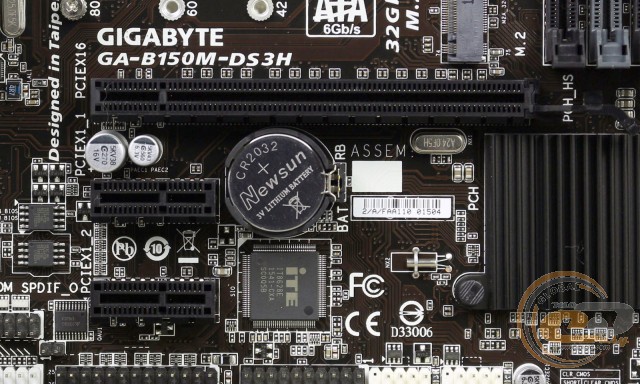

Для расширения функциональности GIGABYTE GA-B150M-DS3H у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Имеется возможность установки только одной видеокарты, что вполне логично для недорогой материнской платы формата microATX. Если же у вас есть необходимость в слоте PCI, то в качестве альтернативы можно рассмотреть упомянутую выше модель GIGABYTE GA-B150M-HD3 DDR3.

GIGABYTE GA-B150M-DS3H

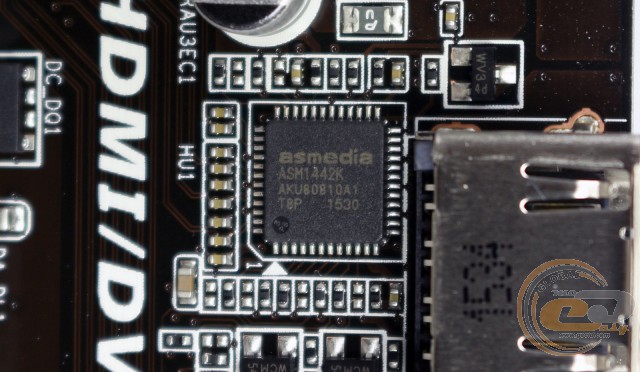

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: D-Sub, HDMI и DVI-D, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

GIGABYTE GA-B150M-DS3H

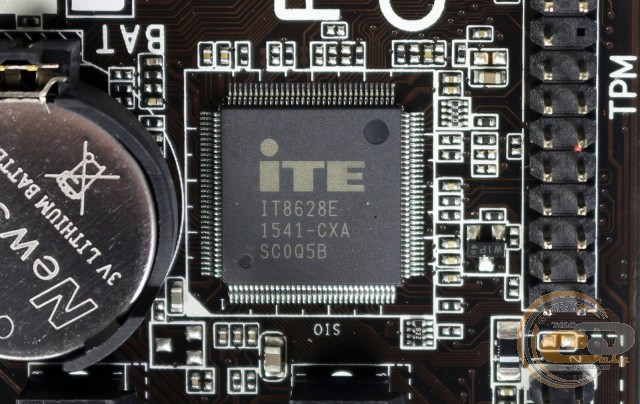

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-B150M-DS3H

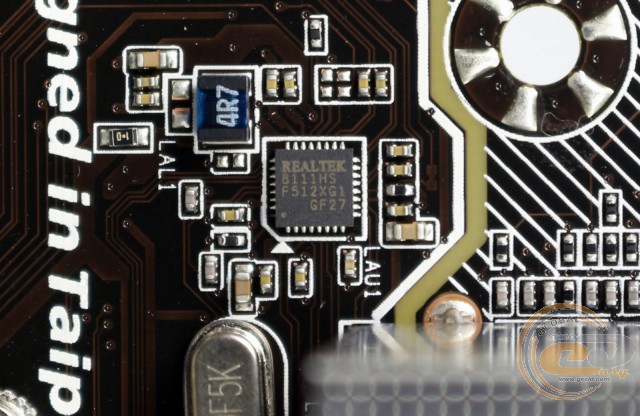

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111HS. А с помощью ПО cFosSpeed Internet Accelerator Software, доступного для загрузки на странице поддержки материнской платы, можно установить приоритеты на доступ к сетевым ресурсам.
