Обзор и тестирование материнской платы GIGABYTE GA-B150M-HD3 DDR3

Материнская плата GIGABYTE GA-B150M-HD3 DDR3 является моделью среднего уровня, которая при стоимости порядка $100 предлагает весьма любопытное сочетание хорошего оснащения, высокого качества и ряда фирменных технологий, что в теории делает ее достойным вариантом для перехода на платформу Socket LGA1151. К тому же вам не придется дополнительно тратиться на покупку оперативной памяти DDR4.

GIGABYTE GA-B150M-HD3 DDR3

Отдельно отметим, что новинка выполнена на основе чипсета Intel B150, который не поддерживает разгон, но взамен этого предоставляет технологию Intel Small Business Advantage (Intel SBA). Она позволяет упростить администрирование компьютера, что будет полезно в случае сборки офисного ПК.

Спецификация:

Производитель и модель

GIGABYTE GA-B150M-HD3 DDR3 (rev 1.0)

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой 32 ГБ памяти c частотой вплоть до DDR3/DDR3L-1866 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

1 x PCI

Дисковая подсистема

Чипсет Intel B150 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбит/с

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 x TPM

1 x LPT

1 х S/PDIF Out

BIOS

2 x 64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 174 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-B150M-HD3 DDR3 GIGABYTE GA-B150M-HD3 DDR3

Материнская плата GIGABYTE GA-B150M-HD3 DDR3 поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратную вынесены ключевые преимущества новинки и краткие технические характеристики.

GIGABYTE GA-B150M-HD3 DDR3

В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, двух SATA-шлейфов и заглушки интерфейсной панели. В итоге комплектацию можно охарактеризовать как стандартную для данного ценового сегмента.

Дизайн и особенности платы

GIGABYTE GA-B150M-HD3 DDR3

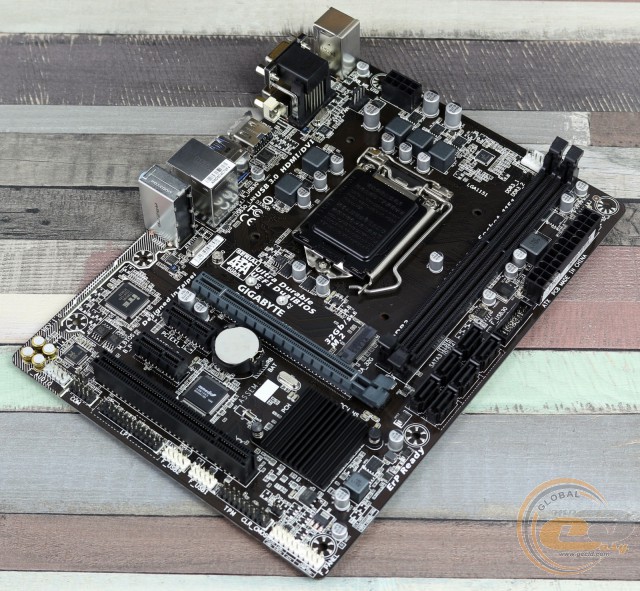

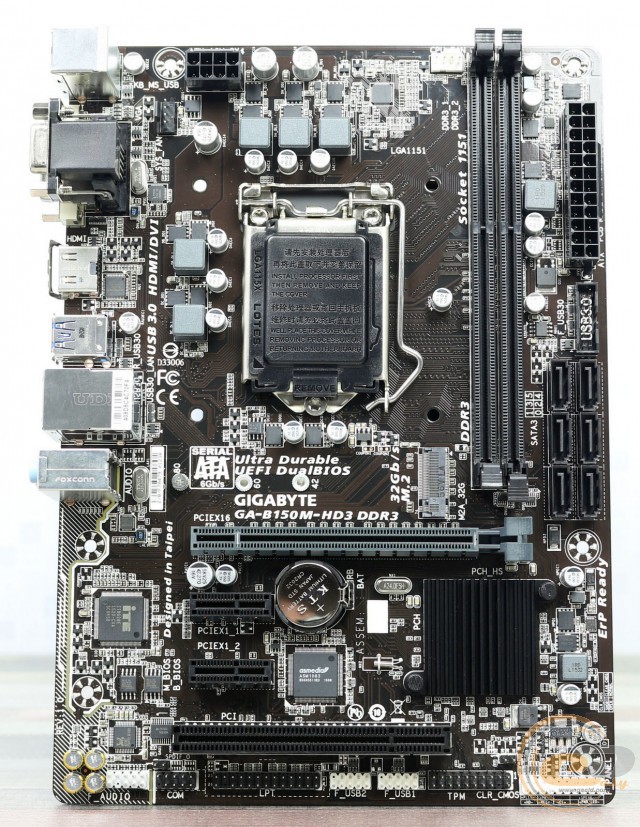

В основе новинки лежит печатная плата формата microATX коричневого цвета с уменьшенной до 174 мм шириной. В ее дизайне стоит отметить достаточно сдержанное и строгое оформление, а также в целом очень спокойную цветовую гамму. В итоге внешний вид вполне соответствует ее целевому предназначению.

GIGABYTE GA-B150M-HD3 DDR3

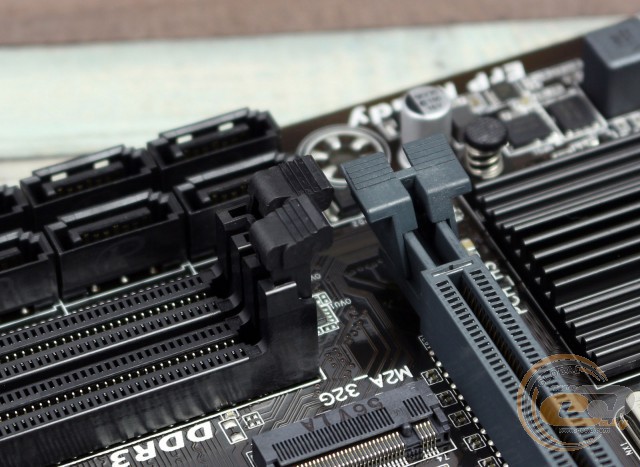

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы: DIMM-слоты хоть и оборудованы защелками с обеих сторон, но находятся на достаточном расстоянии от разъема PCI Express 3.0 x16, а порты SATA 6 Гбит/с расположены ближе к середине правого края, а значит, не будут перекрыты даже крупной видеокартой.

GIGABYTE GA-B150M-HD3 DDR3

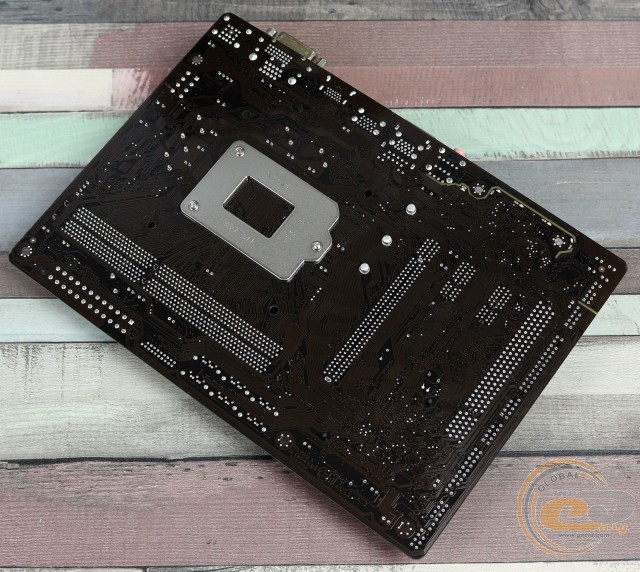

На обратной стороне печатной платы находится опорная пластина процессорного разъема и пластиковые клипсы крепления единственного радиатора.

GIGABYTE GA-B150M-HD3 DDR3

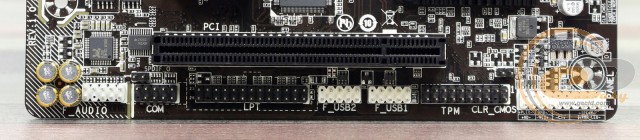

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели; S/PDIF Out; порты COM, LPT и TPM; колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-B150M-HD3 DDR3 GIGABYTE GA-B150M-HD3 DDR3

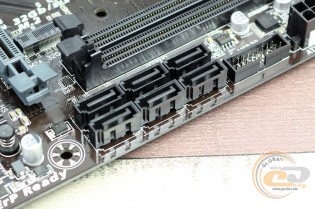

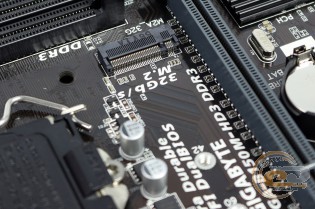

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с.

GIGABYTE GA-B150M-HD3 DDR3

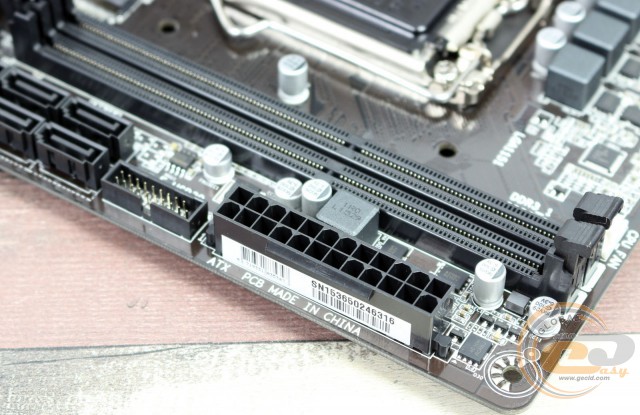

Системная плата GIGABYTE GA-B150M-HD3 DDR3 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3 или DDR3L. Поддерживаются планки, работающие на частотах до 1866 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне находится колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-B150M-HD3 DDR3

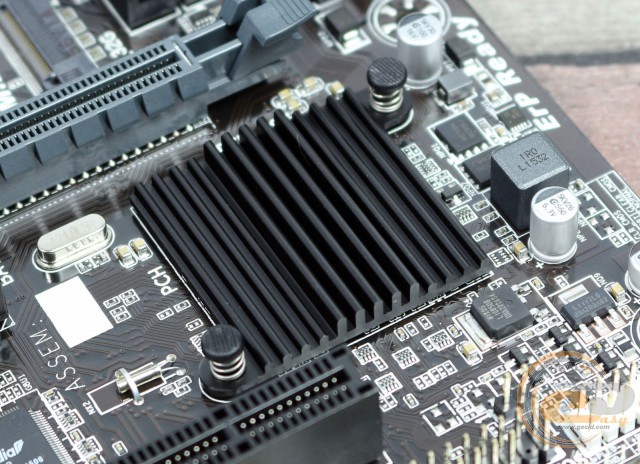

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel B150. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 39,3°C;
  • дроссели подсистемы питания процессора – 70,2°C;
  • полевые транзисторы подсистемы питания процессора – 72,6°C.

Как видим, температуры элементов подсистемы питания процессора достаточно высокие из-за отсутствия радиаторов, однако до критических значений все еще есть запас.

GIGABYTE GA-B150M-HD3 DDR3

GIGABYTE GA-B150M-HD3 DDR3

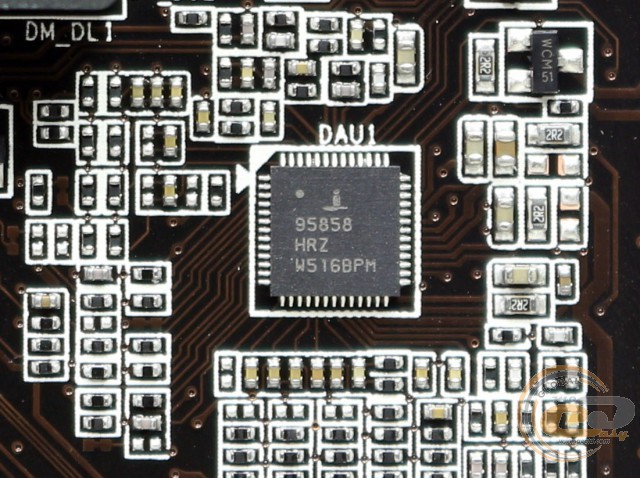

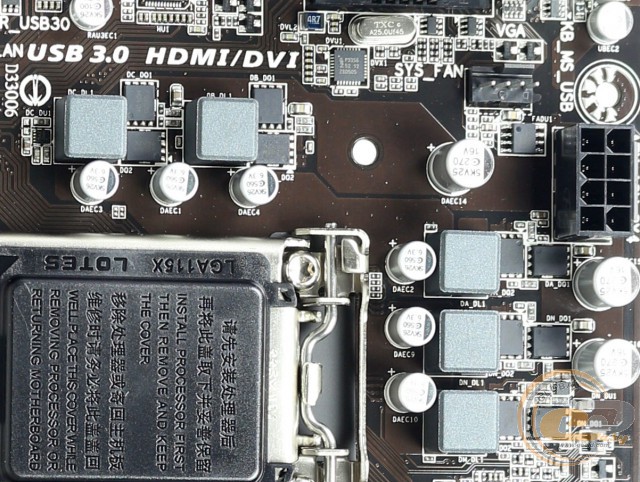

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база материнской платы набрана при помощи качественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

GIGABYTE GA-B150M-HD3 DDR3

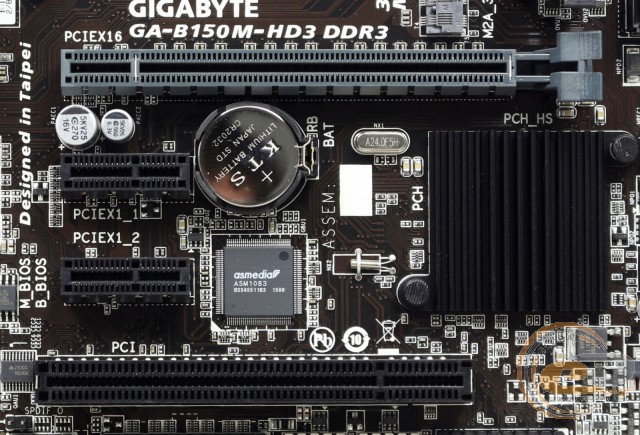

Для расширения функциональности GIGABYTE GA-B150M-HD3 DDR3 у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI.

GIGABYTE GA-B150M-HD3 DDR3

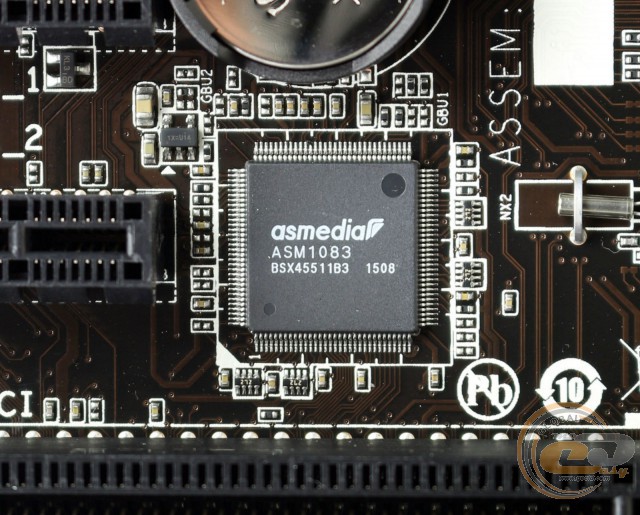

Поскольку чипсет Intel B150 не поддерживает интерфейс PCI, то функционирование соответствующего слота реализовано при помощи моста ASMedia ASM1083.

GIGABYTE GA-B150M-HD3 DDR3

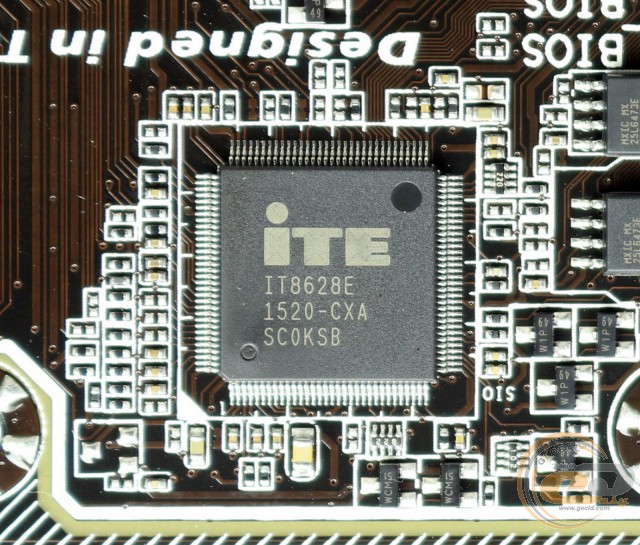

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-B150M-HD3 DDR3

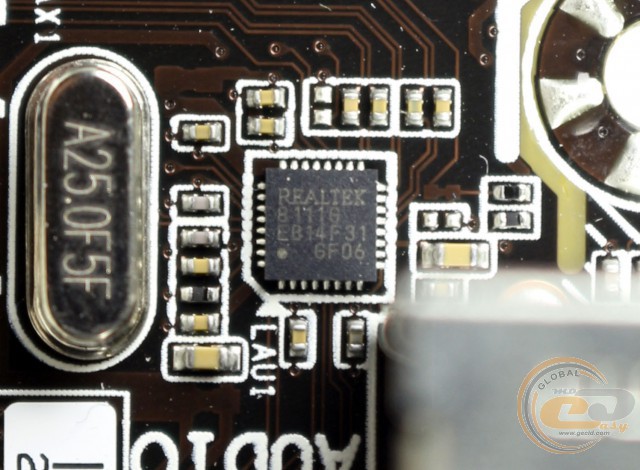

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А с помощью ПО cFosSpeed Internet Accelerator Software, доступного для загрузки на странице поддержки материнской платы, можно установить приоритеты на доступ к сетевым ресурсам.
