Обзор и тестирование материнской платы GIGABYTE GA-B75-D3V

Компания GIGABYTE продолжает радовать покупателей большим разнообразием материнских плат на основе системной логики от Intel. Не обошли стороной и бизнес сегмент рынка. Как мы знаем, для подобных клиентов компания Intel выпускает отдельный чипсет – Intel B75 Express, с подробным обзором которого вы можете ознакомиться в одном из наших предыдущих материалов.

Сегодня мы знакомимся с материнской платой GIGABYTE GA-B75-D3V, которая выполнена в форм-факторе ATX и позиционируется производителем как эффективное и доступное решение для бизнеса. Стоит отметить, что GIGABYTE GA-B75-D3V является далеко не единственной платой на чипсете Intel B75 Express в модельном ряду GIGABYTE, и с несколькими из них мы уже познакомились ранее: GIGABYTE GA-B75M-D3H и GIGABYTE GA-B75M-D3V.

Так же как и большая часть продуктов на базе чипсета Intel B75 Express, материнская плата GIGABYTE GA-B75-D3V оснащается программно-аппаратным пакетом Intel Small Business Advantage, который включает следующие функции:

  • Резервирование и восстановление данных в автоматическом режиме с помощью фирменных утилит, запуск которых возможно запланировать на внерабочее время (Auto Backup);
  • Энергосберегающая опция (Energy Saver) позволяет настроить схему энергопотребления компьютера, чтобы снизить затраты на электроэнергию, а также установить расписание включения и выключения ПК;
  • PC Health Center — решение, способное заметно упростить администрирование и обслуживание офисных компьютеров благодаря возможности планирования и запуска всех необходимых операций в заданное время без вмешательства пользователя или системного администратора;
  • Функция Software Monitor позволяет осуществлять мониторинг за работой антивирусных приложений, а в случае нарушения их работы, система может автоматически направлять уведомления пользователю об ошибке;
  • Функция Intel Wireless Display при использовании фирменного Wi-Fi модуля Intel обеспечивает поддержку подключения беспроводных дисплеев к системной плате GIGABYTE GA-B75-D3V;
  • Опция под названием USB Blocker, как можно догадаться из названия, позволяет блокировать подключение нежелательных USB-устройств к ПК, что поможет избежать несанкционированного копирования информации.

А сейчас предлагаем перейти непосредственно к обзору материнской платы GIGABYTE GA-B75-D3V.

GIGABYTE GA-B75-D3V

Спецификации материнской платы GIGABYTE GA-B75-D3V:

Производитель

GIGABYTE

Модель

GA-B75-D3V (rev 1.0)

Чипсет

Intel B75 Express

Процессорный разъем

Socket LGA1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3 второго и третьего поколения

Используемая память

1600/1333/1066 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 16 3.0/2.0 (x16)

1 x PCI Express 16 2.0 (x4)

AMD CrossFireX

X16+x4

3 x PCI Express x1

2 x PCI

Дисковая подсистема

Чипсет Intel B75 Express поддерживает:

4 x SATA 3 Гбит/с порта с поддержкой до 4 устройств SATA 3 Гбит/с

1 x SATA 6 Гбит/с порт с поддержкой 1 устройства SATA 6 Гбит/с

1 х mSATA 3 Гбит/с порт с поддержкой 1 устройства SATA 3 Гбит/с

LAN

1 x гигабитный сетевой контроллер Atheros AR8151 (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальный звук

SPDIF Out

Питание

24-контактный разъем питания ATX

4-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-пин)

3 x разъема подключения системных вентиляторов (4-пин)

Охлаждение

Алюминиевый радиатор южного моста

Внешние порты I/O

1 x DVI-D

1 x VGA

1 x LAN (RJ45)

4 x USB 2.0

2 x USB 3.0

3 x Аудио порта

1 x PS/2 (мышь, клавиатура)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-пин)

2 x USB 2.0

1 x порт SATA 6 Гбит/с

4 x порта SATA 3 Гбит/с

1 x порт mSATA

1 x порт COM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x Trusted Platform Module (TPM)

1 x джампер для сброса CMOS

1 x SPDIF Out

BIOS

2 x 64 Мбит ПЗУ

AMI EFI BIOS

Поддержка технологии DualBIOS

PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Комплектация

руководство пользователя;

брошюра с описание гарантии;

диск с драйверами и утилитами;

2 x кабеля SATA;

заглушка интерфейсной панели.

Форм-фактор,

размеры, мм

ATX

305 х 215

Сайт производителя

http://www.gigabyte.ua/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

GIGABYTE GA-B75-D3V box

Материнская плата поставляется в компактной коробке из белого глянцевого картона. На лицевой стороне коробки производитель перечислил некоторые ключевые особенности и поддерживаемые продуктом фирменные технологии. Особое внимание обращено на поддержку платой фирменной концепции Ultra Durable 4 Classic, которая подразумевает применение качественной элементной базы в процессе производства и дополнительную защиту платы от повышенной влажности, перепадов напряжения в процессе обновления версии прошивки, а также статического напряжения и высоких температур. Отдельно отмечена готовность платы к работе с новыми процессорами семейства Intel Ivy Bridge, выполненными по 22-нанометровому процессу, поддержка PCI-Express 3.0 и наличие порта mSATA.

GIGABYTE GA-B75-D3V box

На обратной стороне упаковки все стандартно, производитель детально описал основные технологии, примененные в материнской плате, а также ее ключевые особенности. В центре, помимо изображения самой платы, расположено детальное описание фирменной концепции Ultra Durable 4.

В нижней части нанесены логотипы использованных технологий, а именно:

  • Поддержка в BIOS накопителей объемом свыше 3 ТБ;
  • Поддержка USB 3.0, SATA 3.0, 3x USB Power Boost (концепция 333);
  • Наличие DVI выхода;
  • GIGABYTE On/Off Charge – зарядка портативных устройств даже при выключенном компьютере.

Нижний левый угол коробки отдан под изображение платы и описание ее спецификаций.

Комплект поставки очень скромный, и по нему сразу становится понятно, что плата предназначена в первую очередь для работы. В комплекте с GIGABYTE GA-B75-D3V поставляется:

  • Документация;
  • Диск с драйверами и утилитами;
  • Два SATA-шлейфа;
  • Заглушка интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-B75-D3V

Дизайн материнской платы GIGABYTE GA-B75-D3V типичный для ATX моделей компании. Плата основана на текстолите синего цвета. Компоновка платы выполнена хорошо, однако есть и замечания, связанные в основном с уменьшенной шириной платы. К ним относится отсутствие крепежного отверстия в правом нижнем углу, в котором расположены порты SATA, соответственно необходимо подключать устройства с осторожностью. Также спорным моментом нам показалось расположение портов SATA перпендикулярно текстолиту, ведь при установленной крупногабаритной видеокарте во второй слот расширения доступ к ним будет затруднен.

GIGABYTE GA-B75-D3V

Все компоненты без проблем уместились на лицевой стороне платы, так что ее обратная сторона привлекает внимание разве что усилительной пластиной разъема Socket LGA1155 производства Foxconn, которая обеспечивает возможность установки достаточно мощных систем охлаждения, которые могут понадобиться при длительной вычислительной нагрузке на процессор.

GIGABYTE GA-B75-D3V

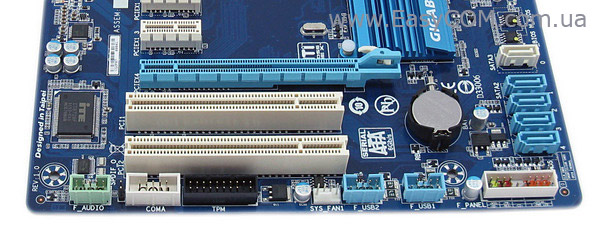

В нижней части материнской платы расположена колодка подключения аудио разъемов фронтальной панели, разъем под Trusted Platform Module (TPM) и устаревший, но все еще используемый COM-порт. Немного правее расположен один из трех разъемов для подключения системного вентилятора, колодка подключения фронтальной панели, а также две колодки подключения внутренних портов USB 2.0 (каждая с возможностью подключения двух устройств). Всего же на плате реализована поддержка восьми портов USB 2.0 (четыре внутренних и четыре на интерфейсной панели).

GIGABYTE GA-B75-D3V

На правой стороне материнской платы, перпендикулярно поверхности, расположены пять портов SATA. Четыре порта синего цвета соответствуют спецификации SATA 3 Гбит/с, один порт белого - SATA 6 Гбит/с. Все они реализованы силами чипсета Intel B75 Express.

Стоит отметить, что работа порта mSATA, расположенного над слотами PCI Express, также реализована при помощи чипсета, и, из за того, что возможна одновременная работа лишь шести устройств SATA, производителю пришлось отказаться от одного порта SATA 3 Гбит/с.

Рядом с портами SATA расположена колодка подключения выносной панели с двумя портами USB 3.0 (в комплекте не поставляется). Можно отметить очень удобное ее расположение, при подключении не придется протягивать провода по всему системному блоку.

GIGABYTE GA-B75-D3V

Для установки модулей оперативной памяти стандарта DDR3 на материнской плате GIGABYTE GA-B75-D3V предназначены четыре DIMM-слота, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули работающие на частотах 1600/1333/1066 МГц в номинальном режиме, однако для работы памяти на частоте в 1600 МГц необходим процессор от Intel третьего поколения (Ivy Bridge). Максимальный объем памяти может составлять 32 ГБ, чего должно быть достаточно в большинстве случаев.

GIGABYTE GA-B75-D3V

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel B75 Express. Крепится радиатор к плате при помощи пластиковых клипс на пружинках. В процессе тестирования платы температура чипсета не превышала 42°C, что является достаточно неплохим результатом.

GIGABYTE GA-B75-D3V

Расположение Socket LGA1155 и опорной пластины стандартно. Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов.

I95836

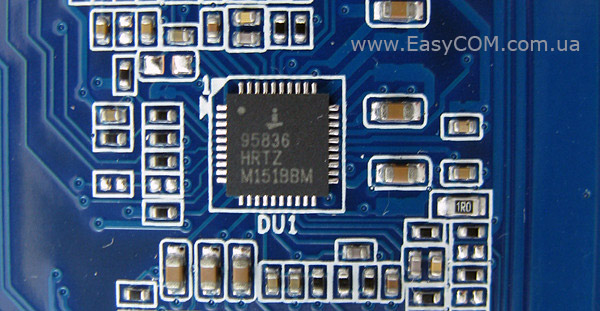

Сам преобразователь основан на ШИМ-контроллере I95836. Для питания GIGABYTE GA-B75-D3V предназначены основной 24-х и дополнительный 4-контактный разъемы. Логично, что производитель решил не применять усиленный 8-контактный разъем для платы, которая не поддерживает разгон процессора.

GIGABYTE GA-B75-D3V

Возможности расширения функциональности материнской платы GIGABYTE GA-B75-D3V достаточно широки, как для ориентированного на бизнес решения. В наличии два слота для установки графических адаптеров - PCI-Express х16. Первый соответствуют спецификации 3.0 и всегда использует 16 линий. Второй слот соответствует спецификации 2.0 и работает в режиме х4. Заявлена поддержка технологии AMD CrossFireX в формате х16+х4.

Также расширение функциональности материнской платы возможно за счет трех слотов PCI-Express х1 и двух PCI. Стоит отметить, что в отличие от старших чипсетов с буквенным индексом Z, чипсет Intel B75 Express обладает встроенной поддержкой шины PCI.

ITE IT8728F

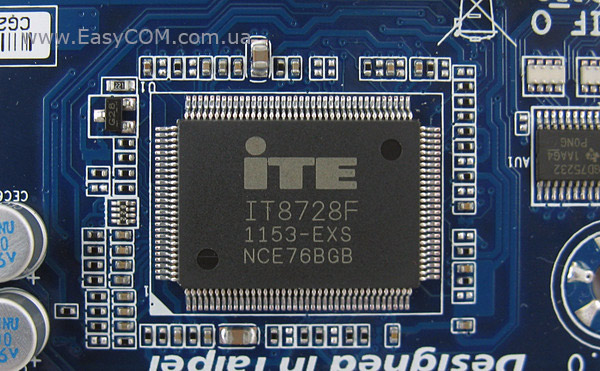

Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет портами PS/2 и COM, работой системных вентиляторов, а также обеспечивает мониторинг.

Atheros AR8151

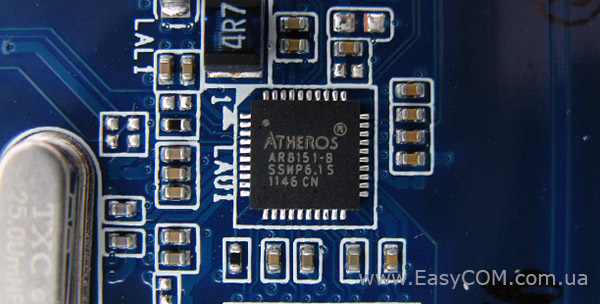

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Atheros AR8151.

Realtek ALC887

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

GIGABYTE GA-B75-D3V ports

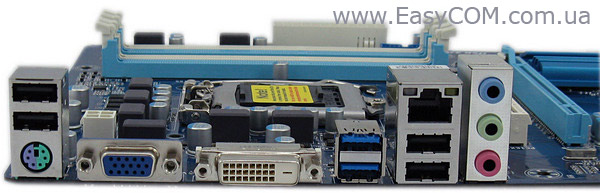

На интерфейсную панель материнской платы GIGABYTE GA-B75-D3V выведены следующие порты:

  • 1 x DVI-D;
  • 1 x VGA;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 3 x Аудио порта;
  • 1 x PS/2 (клавиатура или мышь).

Как видим, конфигурация внешних портов достаточна для комфортного использования системы, особенно если принять во внимание бизнес ориентированность платы. Из относительных недостатков можно отметить отсутствие видеовыходов HDMI и DisplayPort, интерфейса eSATA и относительно небольшое количество портов USB 3.0. Также, если ваше рабочее место просто не может существовать без качественной многоканальной аудиосистемы, то для ее подключения придется дополнительно задействовать аудиовыходы на фронтальной панели.

GIGABYTE GA-B75-D3V schematics

Материнская плата GIGABYTE GA-B75-D3V оснащена четырьмя разъемами для подключения вентиляторов, один из которых служит для питания вентилятора системы охлаждения процессора, три других предназначены для подключения системных вентиляторов. Все разъемы выполнены в четырехконтактном исполнении.

UEFI BIOS

gigabyre- uefi dual bios

Материнская плата GIGABYTE GA-B75-D3V оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объёмом больше 3 ТБ. К тому же отметим, что плата оснащена двумя микросхемами BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основной микросхемы с прошивкой.

gigabyre- uefi dual bios

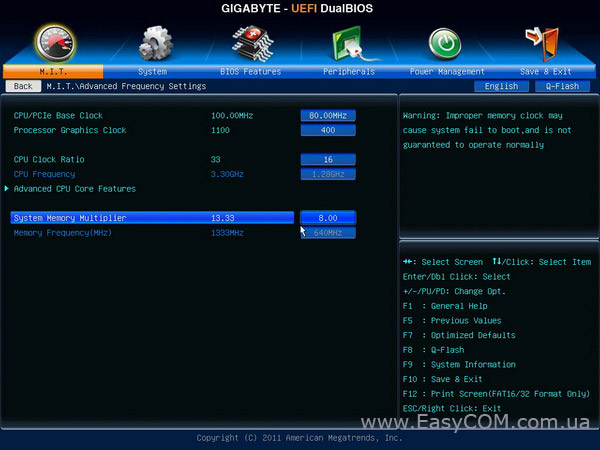

Основная часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра, оперативной памяти сгруппированы в разделе MB Intelligent Tweaker (M.I.T.), где в свою очередь они удобно разнесены по подразделам, в зависимости от типа.

gigabyre- uefi dual bios

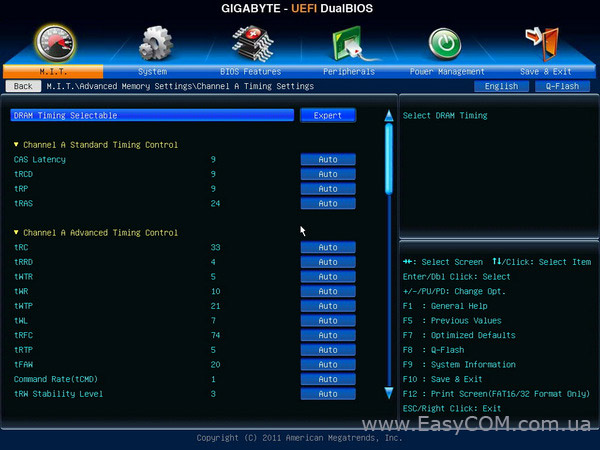

Также в наличии широкие возможности по настройке таймингов и подтаймингов оперативной памяти.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины, МГц

CPU/PCIe Base Clock

80 – 150



0,1

Частота встроенного графического ядра, МГц

Processor Graphics Clock

400 – 1600

50

Процессорные технологии

C1E, C3/C6 State, EIST, CPU Thermal Monitor





Процессорный множитель

CPU Clock Ratio

16 – 34

1

Делитель для памяти

System Memory Multipllier

8, 10.66, 13.33



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW, tCMD, tREFI, tREFIX9, tRRDR, tRRDD, tWWDR, tWWDD, tRWDRDD, tWRDRDD, tRWSR, tRRSR, tWWSR





Turbo Power Limit

20 – 1200

1



Core Current Limit

10 – 300

1

Напряжение на модулях памяти

DRAM Voltage

1,140 – 2,100

0,1

Объем видеопамяти графического ядра процессора

Internal Graphic Memory Size

32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



gigabyre- uefi dual bios

В разделе PC Health Status открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую скорость вращения вентиляторов.

Также в разделе PC Health Status можно следить за:

  • напряжением на ядре процессора;
  • напряжением на графическом ядре;
  • напряжением на модулях памяти;
  • напряжение на линиях питания +12В, +5В и +3,3В.

Отдельно стоит отметить возможность снятия «скриншотов» прямо в BIOS и поддержку русского языка.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

Процессор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

Результаты тестов:

GIGABYTE GA-B75-D3V test

GIGABYTE GA-B75-D3V test

GIGABYTE GA-B75-D3V test

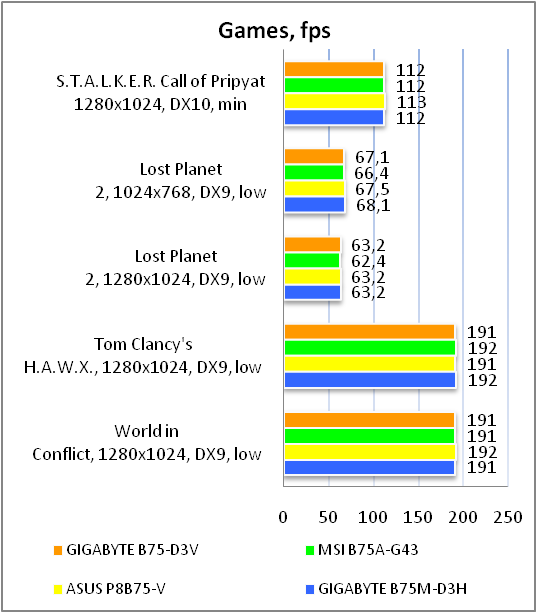

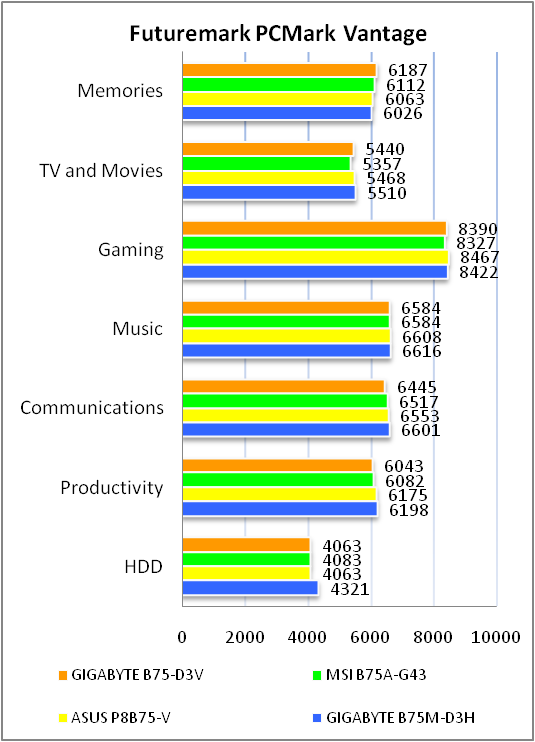

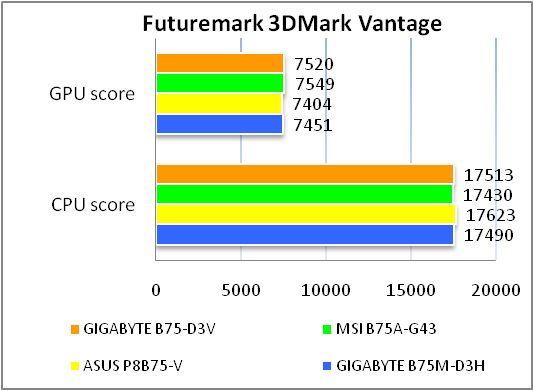

В процессе тестирования GIGABYTE GA-B75-D3V показала производительность на уровне с конкурентами. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.16, -0.25

Хорошо

Уровень шума, дБ (А)

-88.7

Хорошо

Динамические диапазон, дБ (А)

88.7

Хорошо

Гармонические искажения, %

0.0051

Очень хорошо

Гармонические искажения + шум, дБ(A)

-66.1

Средне

Интермодуляционные искажения + шум, %

0.058

Хорошо

Взаимопроникновение каналов, дБ

-86.8

Отлично

Интермодуляции на 10 кГц, %

0.046

Хорошо
