Обзор материнской платы GIGABYTE GA-D510UD

Сегодня к нам на тестирование попала материнская плата GIGABYTE GA-D510UD на основе нового набора системной логики Intel Pine Trail, который, в свою очередь, является дальнейшим развитием платформы для процессоров Intel Atom предыдущего поколения Diamondville.

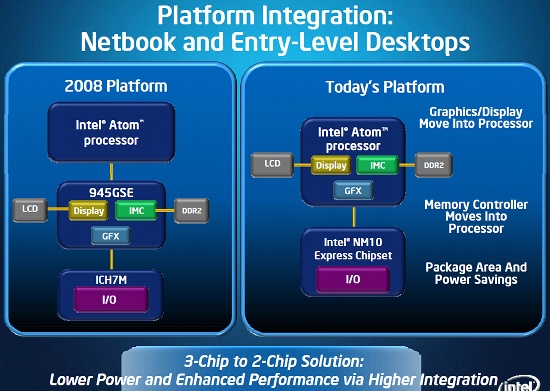

Главным отличием нового набора логики является отказ от использования северного моста и интеграция его функций в центральный процессор. Подобная компоновка нам уже знакома из обзоров материнских плат для семейства процессоров Intel Core. Обновленный южный мост получил название Intel NM10 Express, а в процессор переместились контроллер памяти и графическое ядро.

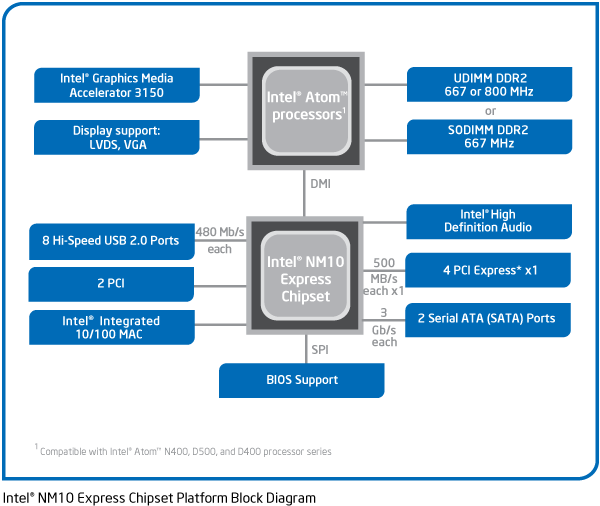

Новый чипсет Intel NM10 Express поддерживает два порта SATA со скоростью обмена 3Гб/с, 4 линии PCI Express x1, Intel HD Audio, восемь портов USB 2.0, два порта PCI и Ethernet-адаптер, работающий со скоростью до 100 Мб/c. Вычислительные ядра процессора Intel Atom D510 теперь объединены в один кристалл, в отличие от старого Intel Atom 330, который физически состоял из двух ядер Intel Atom 230. Контроллер памяти по-прежнему является одноканальным и поддерживает модули стандарта DDR2-667 в виде модулей SODIMM и DDR2-667/800 если это обычные DIMM.

Как мы видим, существенные изменения произошли только в компоновке элементов, а техническая составляющая осталась прежней, поэтому ожидать существенного увеличения быстродействия материнских плат на основе Intel Pine Trail нам не приходится.

Спецификация материнской платы GIGABYTE GA-D510UD:

Все цены на GIGABYTE GA-D510UD

Материнская плата поставляется в довольно скромной фирменной однотонной коробке.

Идентифицировать содержимое возможно по небольшой наклейке в углу. Помимо модели платы, мы узнаем о том, что она выполнена по технологии Ultra Durable 3, оснащена процессором Intel Atom и двумя микросхемами BIOS (технология Dual BIOS), поддерживает оперативную память стандарта DDR2-667 и полноценно работает с утилитой Easy Tune 6.

Упоминается полное соответствие стандартам операционной системы Microsoft Windows 7. Последнее утверждение справедливо не только для данной платы, а и для платформы в целом. Об этом упоминается на странице поддержки Intel: «Платформы на базе системной платы с набором микросхем Intel NM10 Express, оснащённые графическим адаптером, а также оперативной памятью и жёстким диском необходимого объёма и быстродействия, соответствуют всем требованиям по совместимости с ОС Microsoft Windows 7».

На торце упаковки присутствует более подробный перечень технических характеристик, серийный номер и ревизия платы.

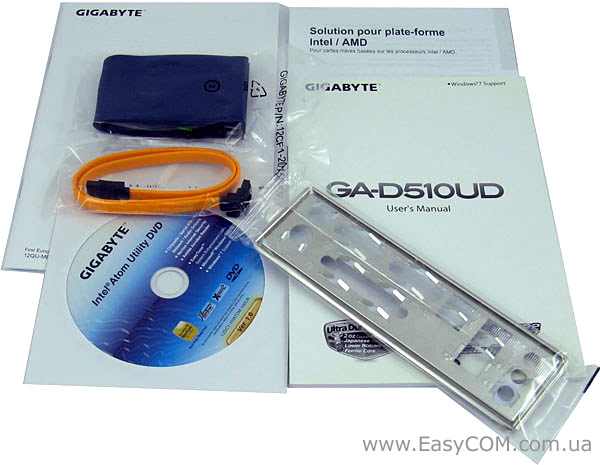

В комплекте поставки потенциальный покупатель сможет обнаружить:

• руководство пользователя;
• руководство по быстрой установке;
• заглушку интерфейсной панели;
• 1x SATA кабель;
• 1 x UltraDMA 133/100/66 кабель;
• 1 х DVD-диск с драйверами и утилитами.

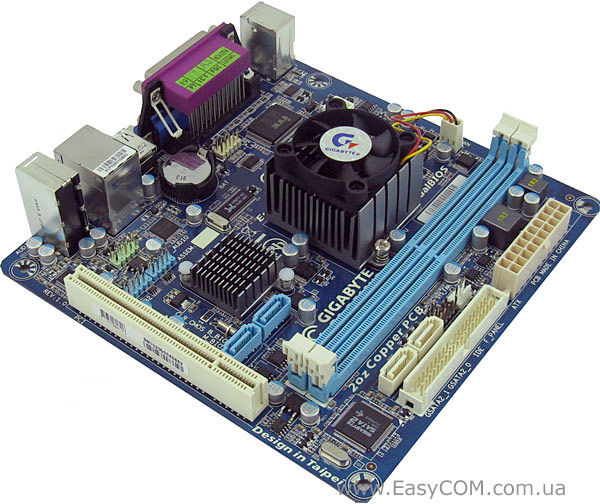

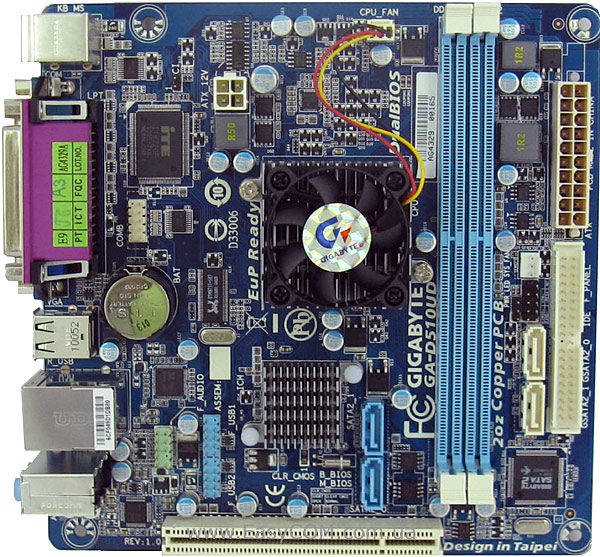

Не смотря на скромные размеры плат формата Mini-ITX, компоновка элементов на текстолите выполнена удачно. Для удобства подключения все основные разъемы разнесены по краям платы.

Первое, что бросается в глаза – изменение приоритетов охлаждения. Теперь процессор охлаждается кулером, а чипсету приходится довольствоваться скромным алюминиевым радиатором. В платах с процессорами Atom предыдущего поколения, например GIGABYTE GA-GC230D или Intel D945GCLF2D, именно чипсет был самым горячим элементом.

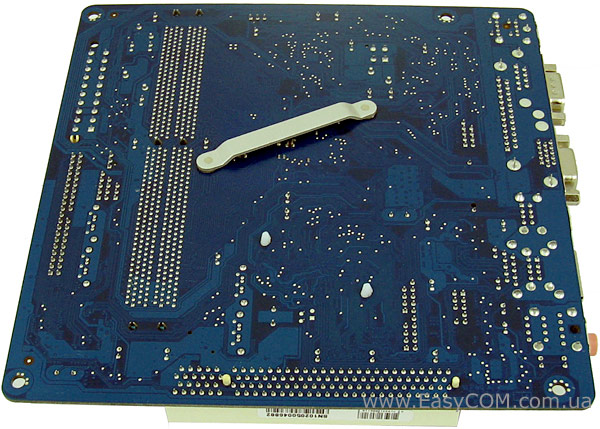

На обратной стороне платы производителем заботливо установлена опорная пластина для предотвращения деформации текстолита «процессорным кулером». Радиатор чипсета крепится с помощью обычных пластиковых защелок.

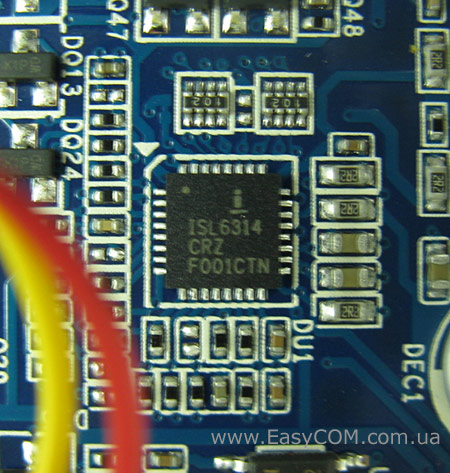

Подсистема питания процессора состоит всего из одной фазы, а в качестве контроллера питания использована микросхема ISL6314 производства Intersil Corporation.

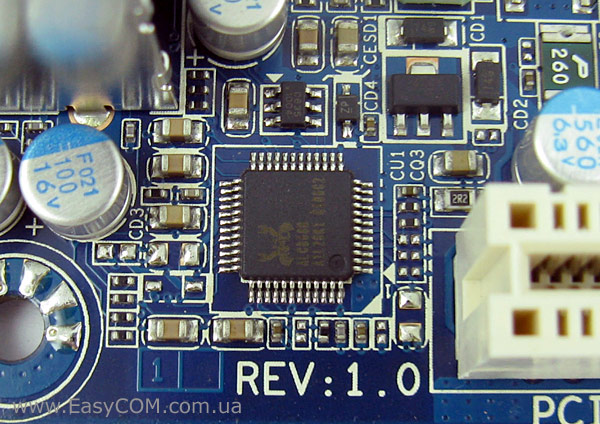

За работу звуковой системы материнской платы отвечает 8-канальный аудиокодек Realtek ALC888B.

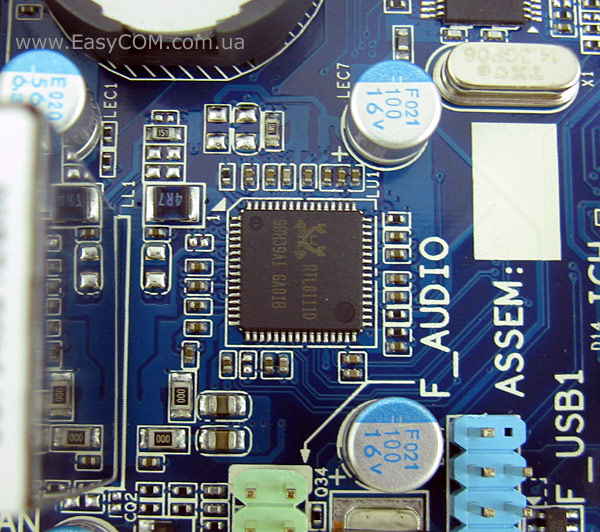

Сетевой адаптер реализован контроллером Realtek RTL8111D и поддерживает скорость соединения вплоть до 1 Гб/с, что для такой скромной платы можно считать достоинством.

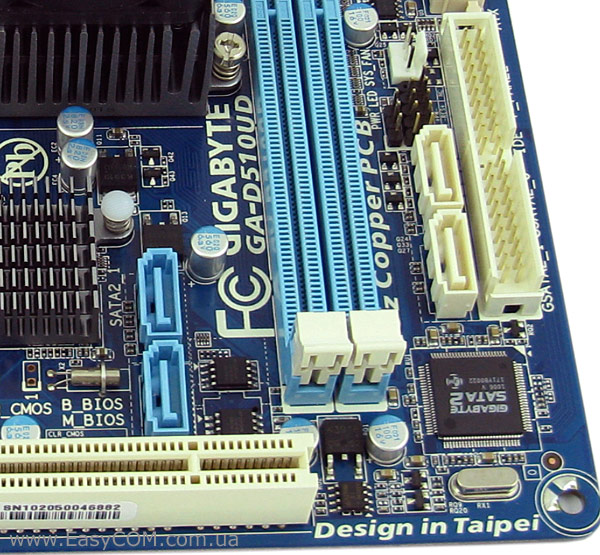

Помимо двух разъемов SATA, реализуемых благодаря потенциалу чипсета Intel NM10, на плате разведены один порт IDE и два дополнительных порта SATA с возможностью реализации RAID (GSATA2_0 и GSATA2_1), за работу которых отвечает фирменный чип GIGABYTE SATA2 (является перемаркированным JMicron JMB363).

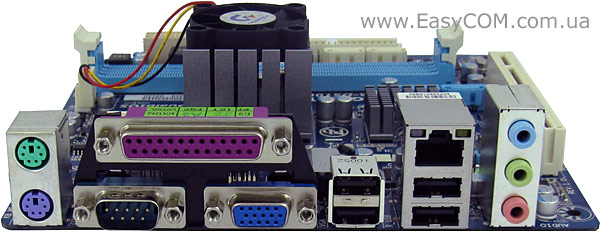

На заднюю панель выведен стандартный набор портов для подключения периферии:

• 2 х разъем PS2 для клавиатуры и мыши;
• 1 х разъем LPT;
• 1 x разъем COM;
• 1 х разъем VGA;
• 4 х разъем USB 2.0;
• 1 х разъем Ethernet;
• 3 х разъем звукового кодека Realtek ALC888В.

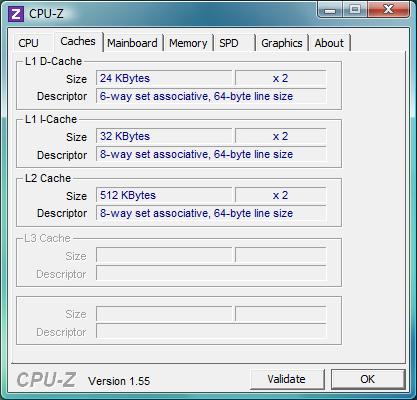

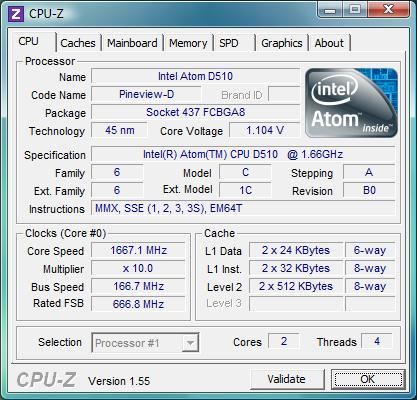

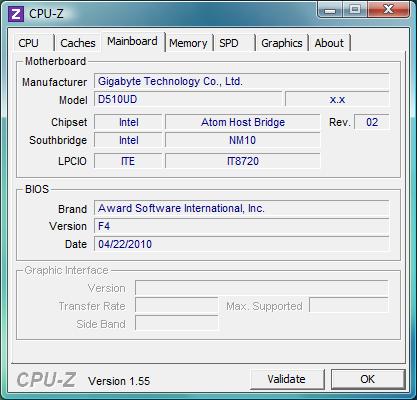

Утилита CPU-Z корректно определяет процессор Intel Atom D510.

Как и процессоры предыдущего поколения, Intel Atom D510 изготавливается по 45-нм техпроцессу, содержит два ядра, поддерживает технологию Hyper-Threading и инструкции MMX, SSE1, SSE2, SSE3, SSS3S, EM64T. Кэш-память второго уровня равна 2х512 Кб, а тактовая частота составляет 1667 МГц.

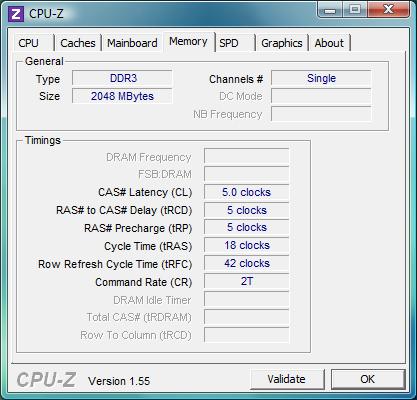

Корректные параметры оперативной памяти утилите CPU-Z отобразить не удалось. Частота работы не распознается, а стандарт модулей памяти определяется неверно.

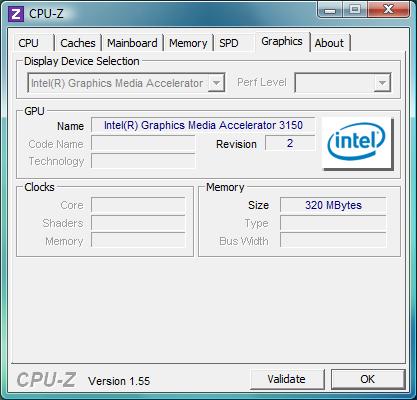

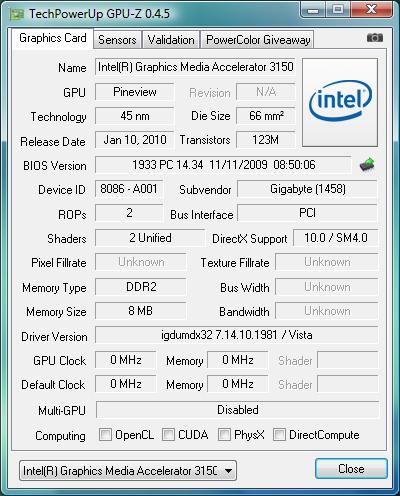

Не смогла распознать графическое ядро и утилита GPU-Z. Интегрированному видеоадаптеру «приписывают» поддержку DirectX 10.0 и «отнимают» 2 блока ROP. Будем надеяться, что в будущих версиях утилит эти недочеты будут исправлены.

BIOS

Материнская плата GIGABYTE GA-D510UD использует BIOS, основанную на микрокоде AWARD. Плата не предназначена для энтузиастов, поэтому набор настроек существенно урезан.

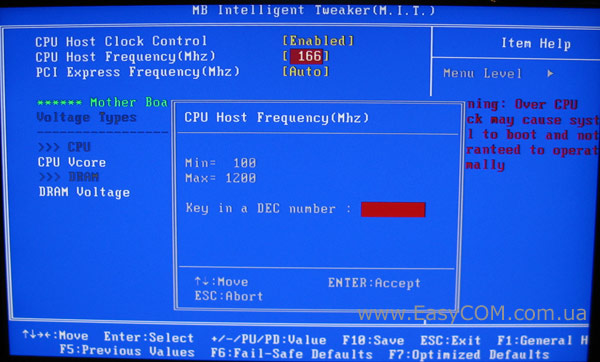

Выбор инструментов для разгона не впечатляет, но радует своим присутствием.

В таблице приведены граничные значения параметров и шаг их изменения.

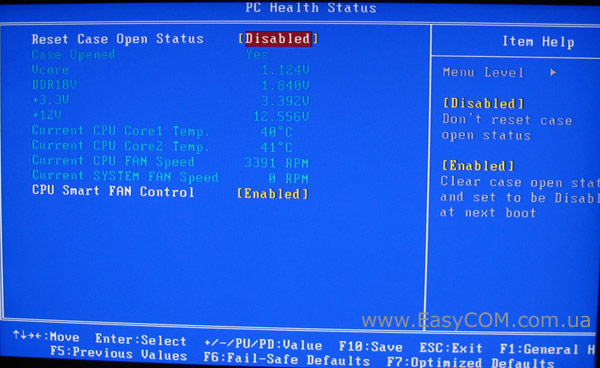

Функции мониторинга реализованы достаточно скромно, хотя за всеми наиболее важными параметрами ведется слежение. Здесь же поддерживается возможность автоматического управления скоростью вращения только для кулера центрального процессора.

Разгон

Имеющиеся в BIOS возможности для разгона «намекают» нам на дополнительный скрытый потенциал интегрированного процессора. Проверим, как эти функции реализованы на практике.

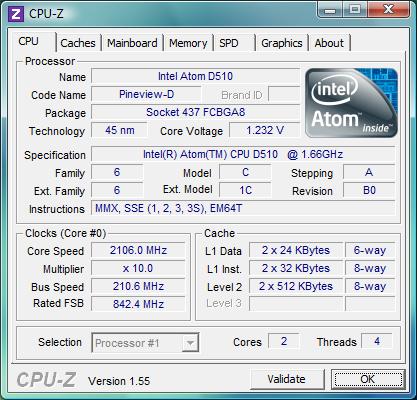

Процессор Intel Atom D510, неизменно используемый в материнской плате GIGABYTE GS-D510UD, нам удалось разогнать до частоты 2,1 ГГц, что обеспечит ускорение примерно на 26%. Это очень хороший результат, особенно если учесть, что не у всех производителей на платах формата Mini-ITX с встроенным процессором имеются хоть какие-то функции для разгона.

Тестирование

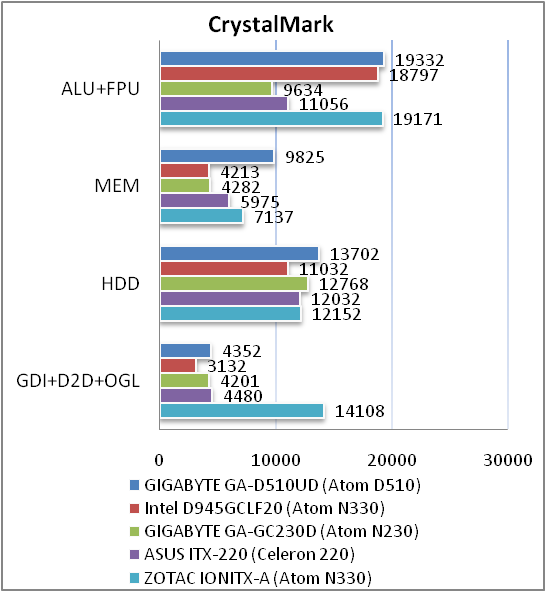

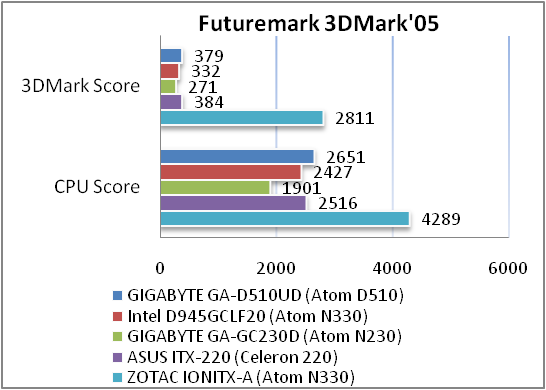

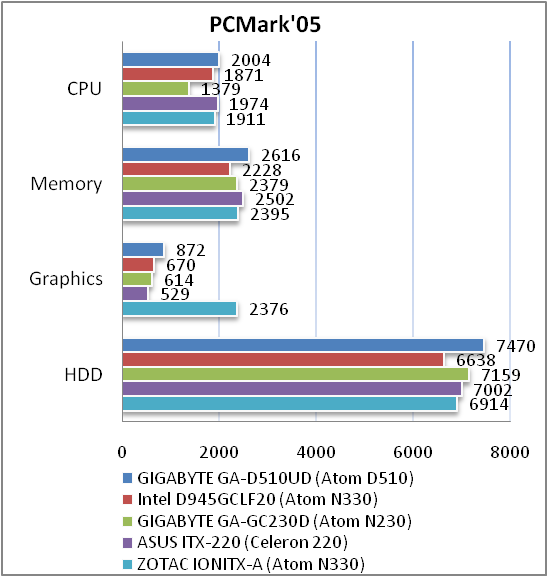

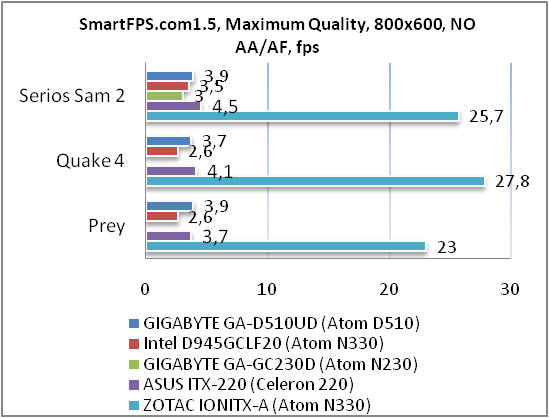

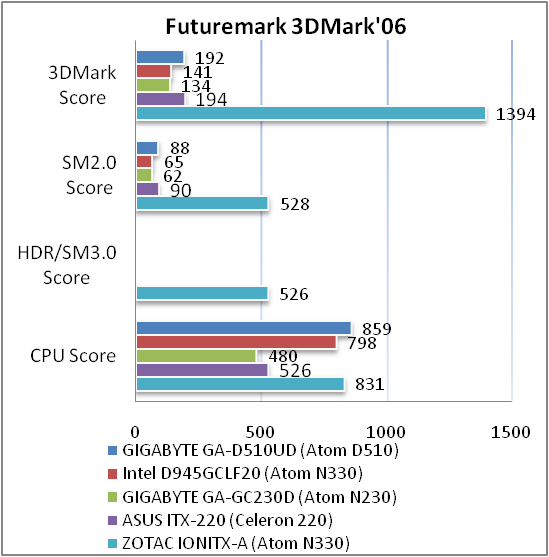

Результаты тестирования полностью оправдали наши ожидания. Производительность платы GIGABYTE GS-D510UD оказалась практически аналогичной уровню предыдущей платформы. Благодаря второму ядру процессора Intel Atom D510 и возросшей частоте работы модулей оперативной памяти, преимущество в редких случаях достигает 15-20%.

Система охлаждения материнской платы продемонстрировала неплохие результаты. Во время тестирования радиатор центрального процессора прогревался до 40°С, а на чипсете – до 51°С. При этом средняя скорость работы вентилятора составляла 4200 об/мин, что заметно меньше максимальной 6000 об/мин.

Еще один не совсем приятный момент, который необходимо отметить - материнская плата не снижала частоту и напряжение питания процессора во время простоя системы. При этом производитель заявляет, что плата отвечает требованиям Евросоюза ErP (Energy-related Products), целью которых является сокращение воздействия на окружающую среду энергопотребляющей продукции путем внедрения мер по установлению минимальных критериев энергопотребления для новой продукции. Хотя, возможно, более новые версии BIOS исправят этот недочет.

Тестирование звукового тракта на основе кодека Realtek ALC888В

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44 kHz

Режим работы 24-bit, 192 kHz

Полученные результаты нельзя назвать выдающимися, но для круга задач, на которые ориентирована данная плата, их будет вполне достаточно.

Выводы

Быстродействие платформы Intel Pine Trail осталось практически идентичным предшественнику и все еще не дотягивает до того уровня, который необходим для работы в качестве основы домашнего развлекательного центра. Можно предположить, что модернизация структуры платформы была необходима для создания «тестового полигона» под будущие компактные и мобильные решения.

Рассматриваемая нами материнская плата GIGABYTE GA-D510UD будет идеальной основой для типичного офисного ПК или домашней системы, которая собрана в основном для выхода в интернет. К сожалению, в роли основы полноценного медиацентра данное решение окажется не лучшим выбором, т.к. не сможет обеспечить воспроизведение набирающего популярность видео высокой четкости. Однако компактность и улучшенные благодаря дополнительному дисковому контроллеру возможности расширения являются важными достоинствами GIGABYTE GA-D510UD.

Достоинства:

• улучшенная поддержка накопителей;
• возможность организации RAID 1 или 0 для двух дисков;
• низкое энергопотребление;
• возможности разгона;
• эффективная система охлаждения.

Недостатки:

• Низкая производительность;
• Некорректная работа режима энергосбережения.

Авторы: Сергей Филинский, Александр Черноиван

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования плату.
