Обзор и тестирование материнской платы GIGABYTE GA-EP45T-UD3R

Не так давно мы протестировали материнскую плату от компании GIGABYTE GA-EP45T-UD3LR. Она является, так сказать, наиболее упрощенной моделью, но, вместе с тем, и более доступной платой на Intel P45 Express с поддержкой DDR3 в серии Ultra Durable 3. Однако политикой компании предусматривается удовлетворение любого покупателя и поэтому спектр ее продукции весьма широк.

GIGABYTE GA-EP45T-UD3R

Подтверждением этого является модель GIGABYTE EP45T-UD3R. Имея в кармане пару лишних купюр, вы можете приобрести материнскую плату более высокого уровня, однако оправдано ли это, мы рассмотрим в сегодняшнем обзоре. Стоит заметить, что материнская плата GIGABYTE EP45T-UD3R не является родней GIGABYTE GA-EP45-UD3P, поэтому вполне естественно, что мы будем сравнивать именно платы GIGABYTE GA-EP45T-UD3R и GA-EP45T-UD3LR, дабы окончательно определится в целесообразности наличия (или отсутствия) буквы L в маркировке.

Внешний вид, комплектация, спецификация

GIGABYTE GA-EP45T-UD3R

Поставляется плата в традиционной белой коробке, единственным отличием от коробки младшей модели является маркировка.

GIGABYTE GA-EP45T-UD3R

Обратная сторона также ничем не выделяется. Стандартный перечень фирменных технологий и функций. Кстати, как мы уже обратили внимание, данная плата изготовлена по новой технологии Ultra Durable 3, которая была более детально рассмотрена в предыдущих обзорах.

GIGABYTE GA-EP45T-UD3R

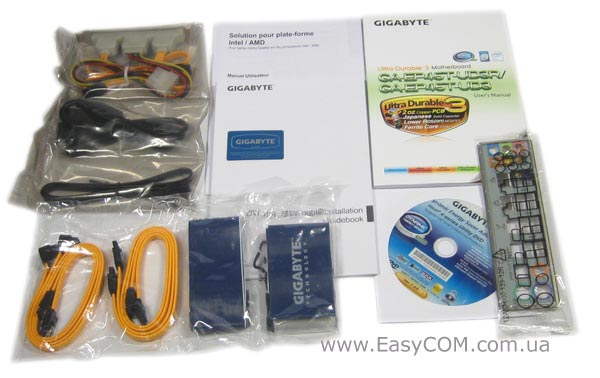

Комплектация стандартная для материнских плат такого уровня от GIGABYTE:

  • инструкция пользователя и буклет быстрой установки;
  • 4 кабеля SATA;
  • 1 кабель IDE UDMA 66/100/133;
  • 1 кабель FDD;
  • заглушка на заднюю панель корпуса;
  • наклейка на корпус;
  • диск с ПО и драйверами;
  • набор для подключения внешних SATA-устройств.

Спецификация

Модель

GIGABYTE GA-EP45T-UD3R

Поддерживаемые процессоры

LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium dual-core/Celeron Dual-Core/Celeron

Чипсет

Intel P45/ICH10R с поддержкой Intel Fast Memory Access (FMA)

Частота системной шины (FSB), МГц

1600/1333/1066/800

Тип поддерживаемой памяти

4 x DIMM, до 8 ГБ, DDR3 2200+/1333/1066/800 MГц

Слоты расширения

1 порт PCI Express 2.0 x16
3 x PCI Express x1 порта
3 x PCI порта

Технология CrossFire

Не поддерживается

Дисковая подсистема

Южный мост:
- 6 x SATA 3Гб/с
- Технология Intel Matrix Storage для RAID 0, 1, 5, 10

Чип GIGABYTE SATA2:
 - 1 х IDE разъем
 - 2 х SATA 3Гб/с с поддержкой RAID 0, 1 и JBOD

Поддержка LAN

Гигабитный LAN контроллер Realtek 8111C

Звуковая подсистема

Звуковой 8-канальный кодек Realtek ALC889A

IEEE 1394

T.I. TSB43AB23 три порта IEEE 1394a

USB

12 USB2.0/1.1 портов (8 на задней панели)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 х PS/2 порт для мышки
1 х оптический S/PDIF выход
1 х коаксиальный S/PDIF выход
2 x IEEE1394a порта
1 x LAN (RJ45) порт
8 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

2 x USB штекера для поддержки 4 USB портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA портов (желтые)
2 x GSATA порта (фиолетовые)
1 x разъем кулера CPU
3 x разъема для кулеров корпуса
1 x IEEE1394a разъем
1 х разъем COM-порта
1х разъем LPT-порта
1 х S/PDIF выход и выход
Разъем системной панели

BIOS

2x8Mb AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.gigabyte.com.tw/

Новые версии BIOS и драйверов можно скачать с официальной страницы.

Все цены на GIGABYTE GA-EP45T-UD3R

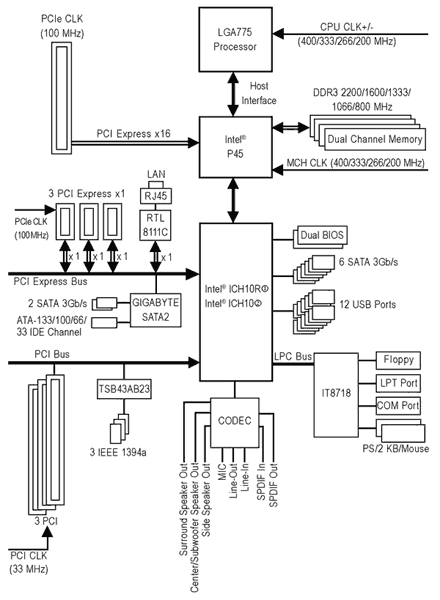

GIGABYTE GA-EP45T-UD3R

GIGABYTE GA-EP45T-UD3R

Естественно, что более дорогая плата и выглядит более дорого. В первую очередь благодаря массивной системе охлаждения на тепловой трубке.

GIGABYTE GA-EP45T-UD3R

Узел питания процессора включает в себя 6-фазный стабилизатор, а не 4-х фазный как у младшей модели. Кроме того, все греющиеся его элементы накрыты радиаторами. Питание подается с помощью 8-контактного ATX12V разъема.

GIGABYTE GA-EP45T-UD3R

Разъемы для подключения жестких дисков расположены весьма грамотно. IDE-разъем расположен ближе к верху, SATA-разъемы разнесены в виде двух блоков: желтые, работающие от южного моста, и фиолетовые – от чипа GIGABYTE SATA2. Все разъемы расположены на достаточном расстоянии друг от друга и от других элементов платы, что должно способствовать их беспрепятственному использованию.

На этом же фото видно и две микросхемы BIOS, помеченные зелеными точками, которые обеспечивают поддержку Dual BIOS.



GIGABYTE GA-EP45T-UD3R

Очень хорошо выбрана конфигурация слотов PCI и PCI-e х1: по три слота каждого типа. Такой подход позволяет достичь баланса при установке плат расширения с поддержкой старого и нового интерфейсов. Правда пришлось пожертвовать поддержкой технологии CrossFireX, но в этом есть и свой плюс – на видеокарту можно установить систему охлаждения любых размеров – 4 свободных слота под ней это позволяют. Однако, как и у младшей модели, установка длинной видеокарты может затруднять доступ к слотам оперативной памяти.

GIGABYTE GA-EP45T-UD3R

Традиционно для плат GIGABYTE, в верхнем правом углу размещен фирменный светодиодный индикатор загруженности фаз стабилизатора питания процессора.

GIGABYTE GA-EP45T-UD3R

По левому краю платы, чуть ниже разъемов задней панели, расположились: интегрированный звуковой кодек Realtek ALC889A, сетевой контроллер Realtek 8111C и чип мониторинга состояния системы iTE IT8718.

GIGABYTE GA-EP45T-UD3R

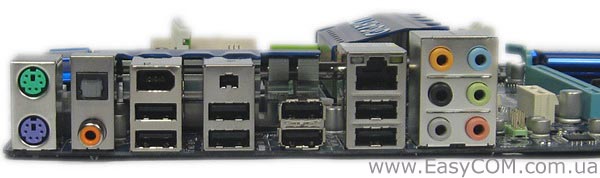

На задней панели платы размещены следующие разъемы:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x PS/2 порт для мыши;
  • 1 x Coaxial + 1 optical S/PDIF выходы;
  • 2 x IEEE1394a порта;
  • 1 x LAN (RJ45) порт;
  • 8 x USB 2.0/1.1 портов;
  • 8-канальный звуковой порт.

GIGABYTE GA-EP45T-UD3R

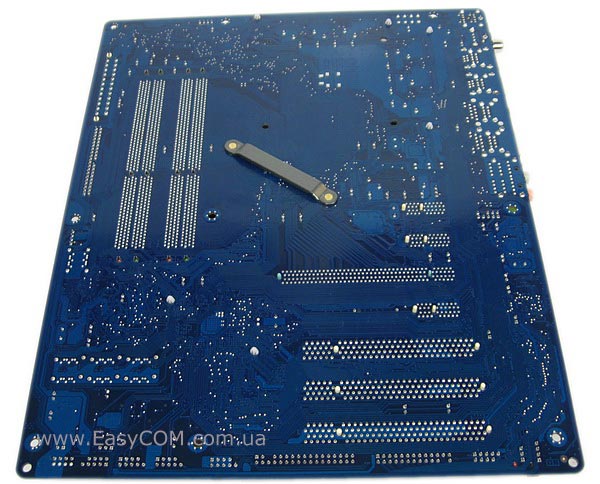

На обратной стороне платы находится опорная планка системы охлаждения. Винтовое крепление обеспечивает более сильный прижим и плотную фиксацию радиаторов, что способствует улучшению теплообмена.

BIOS

Как и указано в спецификации, данная материнская плата работает под управлением BIOS на основе кода компании AWARD.

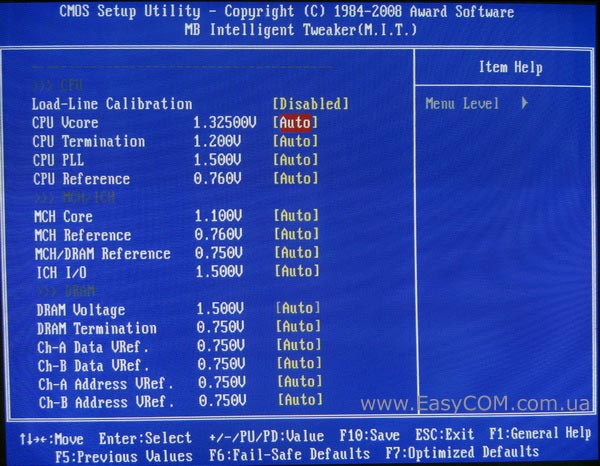

Первым же идет меню «MB Intelligent Tweaker» - в нем собраны все параметры для тонкой настройки системы. Здесь же присутствует функция Robust Graphics Booster, призванная увеличить пропускную способность шины PCI-e.

Для удобства восприятия, все параметры были собраны в таблицу.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, XD bit, S4-state (для 45нм процессоров)





Увеличение пропускной способности PCI-e

Robust Graphics Booster

Auto, Fast, Turbo



Процессорный множитель

CPU Clock Ratio

6 - max

1 и 0,5 для 45 нм моделей

Частота системной шины

CPU Host Frequency

100 - 1200

1 МГц

Частота шины PCI-e

PCI Express Frequency

90 - 150

1 МГц

Функция автоматического разгона

C.I.A.2

Disable, Cruise, Sports, Racing, Turbo, Full Thrust



Амплитуда частоты процессора

CPU Clock Drive

700 – 1000

100 мВ

Амплитуда частоты шины PCI-e

PCI Express Clock Drive

700 – 1000

100 мВ

Набор установок FSB

MCH Frequency Latch

200 - 400

66 МГц

Множитель памяти

System Memory Multiplier

2.00; 2.40; 2.50; 2.66; 3.00; 3.20; 3.33; 4.00;



Тайминги



Полный набор трех линий



Технологии улучшения работы подсистемы памяти

Performance Enhance

Standard, Turbo, Extreme





DDR Write Training

Auto, Enable, Disable.



Напряжение процессора

CPU Vcore

0,5 - 2,3

0,00625 В

Напряжение тактирующего чипа

CPU PLL

1,05 - 2,81

0,02 В

Напряжение северного моста

MCH Core

0,85 - 1,8

0,02 В

Напряжение памяти

DRAM voltage

1,1 - 2,76

0,02 В

Напряжение южного моста

ICH Core

1,1 - 1,4

0,1 В

Напряжение SATA портов

ICH I/O

1,05 - 2,31

0,02 В

Калибровка питающей линии

Load Line Calibration

Auto, Enable, Disable.



Тактовый сигнал ЦП

CPU Clock Swek

от 0 до 750

50 пс

Тактовый сигнал северного моста

MCH Clock Swek

от 0 до 750

50 пс

Стандартный набор настроек представлен достаточно хорошо. Но кроме него данная материнская плата поддерживает и дополнительные настройки.

Так как она относится к серии Ultra Durable 3, то на ней распаян чип аппаратного контроля напряжения IC, который предоставляет нам более широкие возможности контроля и управления напряжением на различных элементах платы.

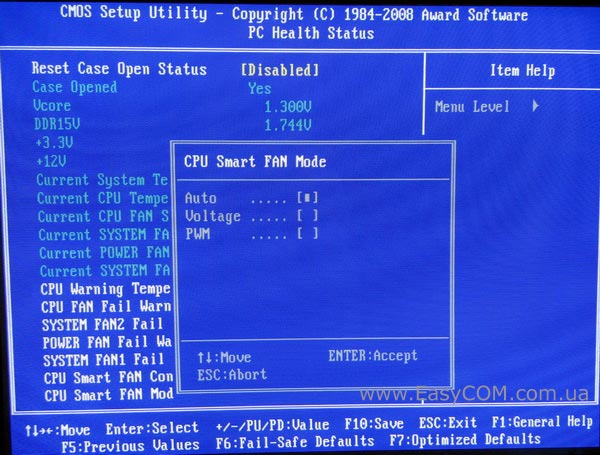

Меню PC Health Status позволяет следить за «здоровьем» компьютера. Здесь отображается температура процессора и материнской платы, скорость вращения вентиляторов, значения напряжения основных элементов.

Для процессорного вентилятора поддерживается регулирование скорости вращения двумя методами: напряжением и ШИМ. Но, к сожалению, для корпусных вентиляторов такой возможности нет.
