Обзор материнской платы GIGABYTE GA-EX38-DQ6

Ранее мы уже имели возможность тестировать материнскую плату компании GIGABYTE на чипсете Intel X38 Express. В статье о GIGABYTE GA-X38-DS5 мы делали перечисление основных моделей материнских плат на Intel X38 Express и отмечали, что кардинальных изменений в компоновке плат нет, так как они все выполнены на почти одном PCB, и поэтому их отличия заключаются в присутствие тех или иных контроллеров, немного отличающемся виде узла питания и установленной системе охлаждения. Сегодняшняя плата GIGABYTE GA-EX38-DQ6 является самым дорогим исполнением поддерживающим память DDR2 на этом чипсете, кроме того, на ней был реализован стабилизатор питания с поддержкой энергосберегающей технологии Dynamic Energy Saver. Компания GIGABYTE, наверное, больше остальных производителей материнских плат всегда уделяла внимание теме энергосбережения и в этом плане определенную конкуренцию ей составляет лишь компания ASUS, продвигающая свою технологию EPU, которая производит аппаратное отключение фаз в схеме стабилизатора питания в момент низкой нагрузки процессора. Чтобы подчеркнуть важность технологии Dynamic Energy Saver, маркетологи GIGABYTE решили указывать ее индексом «E» в названии модели. Поэтому поддержку этой технологии материнскими платами можно будет легко определить. Кроме того, некоторые платы могут получить ее поддержку после обновления версии BIOS. Вот список этих моделей: GA-X48T-DQ6, GA-X48-DQ6, GA-X48-DS5, GA-P35-DS4 rev.2.1, GA-P35-DS3P rev.2.1, GA-P35C-DS3R rev.2.1, GA-P35-DS3R rev.2.1, GA-P35-DS3 rev.2.1.

GIGABYTE GA-EX38-DQ6

Внешний вид материнской платы GIGABYTE GA-EX38-DQ6

Спецификация материнской платы GIGABYTE GA-EX38-DQ6:

Производитель

GIGABYTE

Модель

GA-EX38-DQ6

Северный мост

Intel X38 Express

Южный мост

Intel ICH9R

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Pentium 4, Pentium D, Pentium Processor Extreme Edition, Core 2 Duo, Core 2 Extreme. Core 2 Quad, Celeron D
Intel Yorkfield, Wolfdale

Системная шина, МГц

1600 (*)/1333/1066/800 МГц

Используемая память

DDR2 1200 (*)/1066/800/667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

2 x PCI-E x16 (поддержка ATI CrossFire в режиме 16+16 и PCI Express 2.0)
3 x PCI-E x1
2 x PCI 2.2

Дисковая подсистема

Южный мост ICH9R поддерживает:
6 x Serial ATA 3.0Гб/с (SATA RAID 0, 1, 5 и 10)

Дополнительный контроллер GIGABYTE SATA2 поддерживает:
1 x Ultra DMA 133/100/66/33
2 x Serial ATA 3.0Гб/с (SATA RAID 0, 1 и JBOD)

Звуковая подсистема

Кодек 8-канальнго звука Realtek ALC889A
High Definition Audio
Поддержка S/PDIF In/Out

Поддержка LAN

Два сетевых контроллера RTL 8111С (10/100/1000 Mbit)

IEEE 1394

T. I. TSB43AB23
3 порта IEEE 1394

Питание

24-контактный ATX
8-контактный ATX12V 2X

Охлаждение

Радиаторы на мостах и MOSFET объединены тепловыми трубками

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора
1 х вентилятор питания
1 х вентилятор на северном мосту

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x коаксиальный S/PDIF выход
1 х оптический S/PDIF выход
8 x USB 2.0/1.1 порты
2 х IEEE 1394a
2 x LAN (RJ45)
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

4 x USB
1 x FDD
8 х SATA
1 x IDE
1 х IEEE 1394a
1 х LPT
1 x COM
1 x CD вход
1 x S/PDIF вход/выход
1 х разъем передней панели
1 х аудио разъем передней панели
1 х TPM
Разъем индикатора «Power»

BIOS

2 х 8 Mb Flash ROM, Award BIOS, поддержка Dual BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Возможности разгона

Изменение частоты: FSB , памяти, PCI-Express.
Изменение напряжения на: процессоре, памяти, PCIe, FSB, (G)MCH.

Фирменные технологии

@BIOS, Download Center, Q-Flash, Easy Tune, Xpress Install, Xpress Recovery 2, Virtual Dual BIOS, Dynamic Energy Saver

Комплектация

4 x SATA шлейф
1 x UltraDMA 133/100/66 шлейф
1 x FDD шлейф
1 х планка eSATA (с двумя портами и разъемом питания)
1 х внешний переходник питания на eSATA
1 x кабель данных c eSATA на SATA
1 х заглушка на заднюю панель корпуса
1 х CD с драйверами
Инструкции и руководство

Форм-фактор Размеры, мм

ATX
305 x 244

Сайт производителя

http://www.gigabyte.com.tw/

Свежая версия BIOS может быть скачана с официальной страницы поддержки.
Драйвера для материнской платы можно загрузить с официального сайта.

Все цены на GIGABYTE GA-EX38-DQ6

GIGABYTE GA-EX38-DQ6

Несмотря на то, что официальной поддержки 1600 МГц системной шины и памяти DDR2-1200 чипсет Intel X38 Express не имеет, компания GIGABYTE заявляет их поддержку, нивелируя таким образом ценность новых продуктов на чипсете Intel X48 Express. Из функциональных преимуществ материнской платы GIGABYTE GA-EX38-DQ6 можно выделить наличие двух сетевых контроллеров и поддержку технологии ATI CrossFire в конфигурации 16+16 линий шины PCI Express 2.0.

GIGABYTE GA-EX38-DQ6

Материнская плата GIGABYTE GA-EX38-DQ6 упакована в картонную коробку золотого цвета, которая оформлена соответствующе классу платы.

GIGABYTE GA-EX38-DQ6

Лицевая часть коробки открывается на подобии обложки книги, «обложка» которой держится на двух «липучках». На развороте упаковки приведена информация обо всех реализованных на GIGABYTE GA-EX38-DQ6 технологиях, в частности, о Dynamic Energy Saver, повышающей КПД преобразователя питания на 20% в момент низкой нагрузки, Ultra Durable 2, увеличивающей срок службы материнской платы и уменьшающей нагрев околопроцессорной области, а также полностью медной системе охлаждения на тепловых трубках «Silent Pipe», повышающей эффективность охлаждения на 50%.

GIGABYTE GA-EX38-DQ6

Материнская плата GIGABYTE GA-EX38-DQ6 находится в пластиковом боксе, а вся ее комплектация уложена отдельно в коробку.

GIGABYTE GA-EX38-DQ6

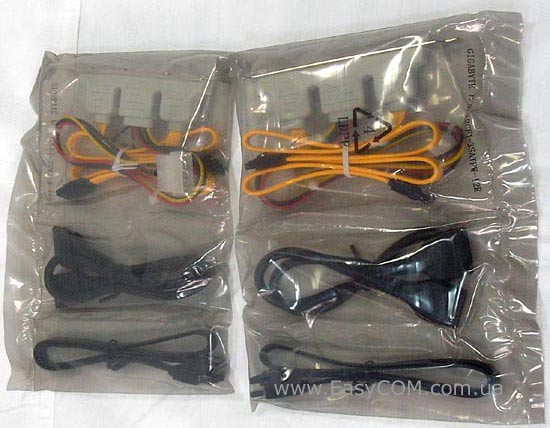

Материнская плата GIGABYTE GA-EX38-DQ6, как подобает плате такого класса, имеет очень завидную комплектацию. В нее входят:

  • две планки eSATA (с двумя портами и разъемом питания);
  • два внешних переходника питания к eSATA;
  • два кабеля данных с разъемами eSATA и SATA;

GIGABYTE GA-EX38-DQ6

  • CD-диск с драйверами для Windows Vista;
  • руководство пользователя, краткая инструкция по установке;
  • заглушка на заднюю панель корпуса;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • четыре шлейфа Serial ATA;
  • два винта для крепления системы охлаждения.

GIGABYTE GA-EX38-DQ6

Компоновка материнской платы GIGABYTE GA-EX38-DQ6 имеет два небольших недостатка, которые несколько усложняют подключение и замену устройств. Так, вставленная в верхний слот PCI-E x16 длинная видеокарта будет закрывать доступ к защелкам оперативной памяти. Кроме того, желательно сразу при сборке компьютера присоединить шлейф к зеленому разъему IDE, поскольку в небольших корпусах достаточно сложно подключаться к таким образом развернутым разъемам, но пока довольно часто возникает необходимость подключать, хотя бы временно, IDE-устройства. В остальном компоновка GIGABYTE GA-EX38-DQ6 достаточно хороша - все разъемы питания и разъемы подключения накопителей размещены довольно удачно по краю материнской платы.

GIGABYTE GA-EX38-DQ6

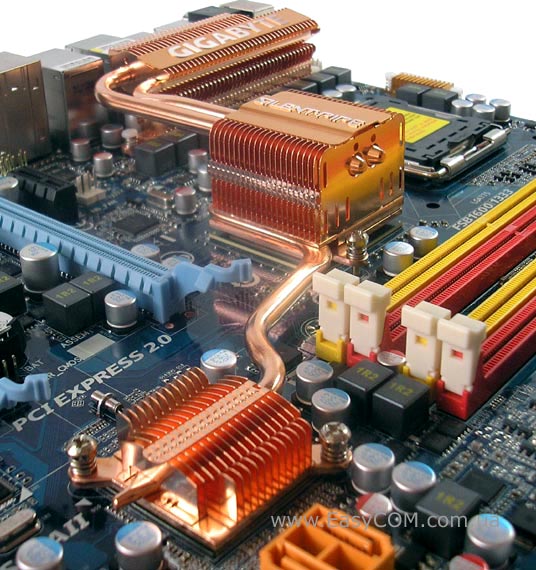

Система охлаждения, как и было сказано выше, сделана из меди. Ее дизайн рассчитан на то, чтобы переносить тепло от южного и северного моста на радиатор, который расположен в области задней панели. Потому как, именно, в этой части обычно получается наиболее интенсивный воздушный поток, создаваемый вентиляторами в корпусе.

GIGABYTE GA-EX38-DQ6

С обратной стороны платы также имеются медные пластины рассеивающие тепло. Для случая установки процессорного кулера с упорной пластиной, предусмотрена возможность снятия медного пластинчатого радиатора и фиксирование системы охлаждения в области серного моста с помощью двух винтов, которые идут в комплекте.

GIGABYTE GA-EX38-DQ6

Южный мост Intel ICH9R поддерживает работу шести портов SATA II, с возможностью создавать массивы SATA RAID 0, 1, 5 и 10. Эти шесть разъемов SATA имеют желтый цвет. Для поддержки IDE устройств и еще двух портов SATA установлен дополнительный контроллер GIGABYTE SATA2 (JMicron JMB363), который позволяет формировать на своих двух SATA-портах фиолетового цвета RAID-массивы 0,1 и JBOD.

Чип Intel ICH9R поддерживает 12 портов USB, из которых восемь выведены на панель ввода/вывода. Для более удобного подключения элементов корпуса разъем фронт-панели сделан разноцветным.

GIGABYTE GA-EX38-DQ6

Материнская плата GIGABYTE GA-EX38-DQ6 имеет два слота PCI, три PCIE х1 и два PCIe х16. Чипсет Intel X38 Express может объединить два видеоускорителя AMD/ATI в одну графическую систему технологией CrossFire в конфигурации х16+х16 линий, с поддержкой стандарта PCI Express 2.0. Под слотами PCI находится параллельный порт LPT. На правом краю платы распаян HDA кодек восьмиканального звука Realtek ALC 889A. При этом разъем для подключения аудиопортов передней панели корпуса поддерживает оба формата HDA и AC’97. Также на плате установлены два сетевых контроллера RTL 8111C, поддерживающие режимы 10/100/1000 Мбит/с, и контроллер TSB43AB23 для передачи данных по интерфейсу FireWire, имеющий один внутренний и два внешних порта IEEE 1394a.

GIGABYTE GA-EX38-DQ6

Питание процессора на материнской плате GIGABYTE GA-EX38-DQ6 осуществляется по шестифазной схеме с параллельно соединенными дросселями, которая управляется ШИМ контроллером intersil ISL6327. Контроллер питания может изменять напряжение в  пределе от 0,5 В до 1,6 В с шагом 6,25 мВ по 8-битному интерфейсу управления, а также он способен работать в разных конфигурациях: 2, 3, 4, 5 или 6 фазной, но при этом самостоятельно переключать количество работающих фаз он не может.

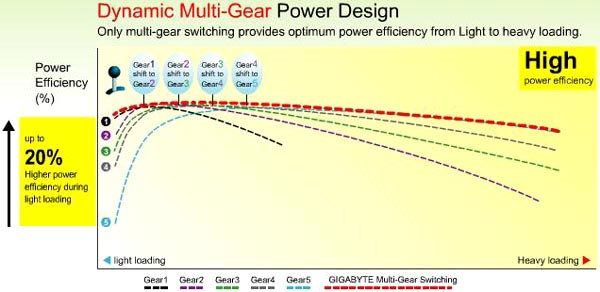

На упаковке материнской платы GIGABYTE GA-EX38-DQ6 был изображен график зависимости КПД от нагрузки на стабилизатор питания при разном количестве фаз. Таким образом, главная цель технологии Dynamic Energy Saver является увеличение КПД узла питания процессора за счет динамического выбора наиболее эффективной конфигурации. Это позволяет, по мнению инженеров компании GIGABYTE, при низкой нагрузке на процессор добиваться 20% увеличения КПД.

Dynamic Energy Saver

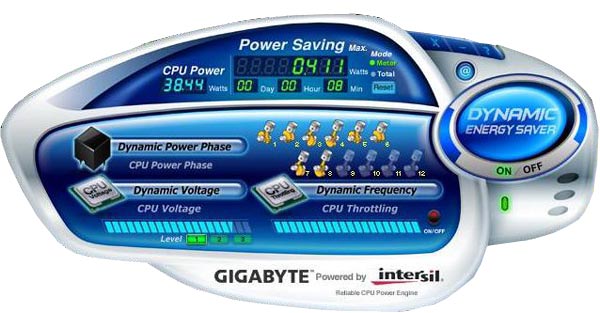

Одной из особенностей материнской платы GIGABYTE GA-X38-DQ6 является реализация индикатора количества работающих фаз в схеме питания. Если вспомнить разводку материнской платы GIGABYTE GA-X38-DS5, которая является фактически идентичной для всех плат на чипсете Intel X38 Express, то мы выясним, что на месте индикатора ранее размещался 4-контактный разъем питания PCIE 12V для подпитки видеокарт, которого теперь на GIGABYTE GA-X38-DQ6 нет вовсе.

Dynamic Energy Saver

Dynamic Energy Saver

Dynamic Energy Saver

Индикатор Dynamic Energy Saver является очень красивым и эффектным украшением. Он состоит из двенадцати разноцветных светодиодов. Хотя, при желании, его можно будет отключить прямо из операционной системы Windows с помощью фирменной утилиты.

GIGABYTE GA-EX38-DQ6

На панель разъемов ввода/вывода вынесены следующие порты: два PS/2 для клавиатуры и мыши, восемь разъемов USB, два разъема RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF, два порта IEEE 1394a в 4-контактном и 6-контактном исполнении, аудио порты 8-канального звука.

GIGABYTE GA-EX38-DQ6

К плате GIGABYTE GA-EX38-DQ6 можно подключить пять вентиляторов, два из которых 4-контактные. Разъем процессорного кулера находится возле LGA775, а специально для вентилятора, который будет охлаждать северный мост, предусмотрен разъем возле чипсета. Остальные три разъема для корпусных вентиляторов удачно размещаются в разных частях материнской платы, что позволяет выбрать более удобное место подключения.

BIOS

Материнская плата GIGABYTE GA-EX38-DQ6 имеет двойной BIOS (основной и резервный) основанный на коде AWARD, с огромным выбором настроек.

BIOS GIGABYTE GA-EX38-DQ6

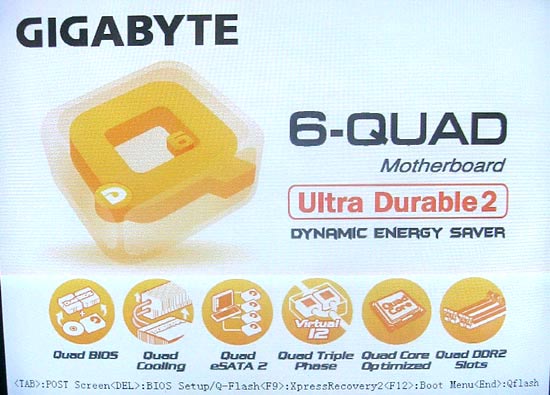

Заставка материнской платы GIGABYTE GA-EX38-DQ6

Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-EX38-DQ6, собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology





Технологии

Robust Graphics Booster
Performance Enhance

Auto, Fast, Turbo

Standard, Turbo, Extreme



Фирменная технология интеллектуального разгона

C. I. A. 2

Cruise – 5 или 7%
Sports – 7 или 9%
Racing – 9 или 11%
Turbo – 15 или 17%
Full Thrust – 17 или 19%



Процессорный множитель

CPU Clock Ratio

6-max

1 и 0,5 для 45 нм моделей

Частота системной шины

CPU Host Frequency

100-700 МГц

1

Частота шины PCI Express

PCI Express Frequency

90-150

1

Делитель для памяти

System Memory Multiplier (SPD)

2.00A/2.50A/3.00A/4.00A
/2.00D/2.66D/2.00B/2.40B
/3.2B/2.66C/3.33C/4.00C



Тайминги



CAS Latency, RAS to CAS, RAS Precharge, tRAS, tRRD, Rank Write to Read, Write to Precharge, Refresh to ACT, Read to Precharge, tRD, tRD Phase Adjustment



Задержка дешифрования команд

Command Rate (CMD)

1T, 2T, Auto





CPU/PCIEX Clock Driving Control

700mV-1000mV

100mV



CPU Clock Skew Control

50ps – 750ps

50ps



(G)MCH Clock Skew Control

50ps – 750ps

50ps

Напряжение на модулях памяти

DDR2 OverVoltage Control

От +0,05 до +1,55 В

0,05 В

Напряжение на шине PCI-E

PCI-E OverVoltage Control

От +0,05 до +0,75 В

0,05 В

Напряжение на шине FSB

FSB OverVoltage Control

От +0,05 до +0,35 В

0,05 В

Напряжение на северном мосте

MSH OverVoltage Control

От +0,025 до +0,775 В

0,025 В



CPU GTLREF1 Voltage Ratio

+3.00%, Normal, -3.00%, -6.00%





CPU GTLREF2 Voltage Ratio

Normal, -3.00%, -6.00%, -9.00%



Компенсация напряжения при нагрузке

Loadline Calibration

Auto, Enable, Disable



Напряжение на процессоре

CPU Voltage Control

0,50000-1,6 В
1,6 – 2,35 В

0,00625 В
0,05 В

BIOS GIGABYTE GA-EX38-DQ6

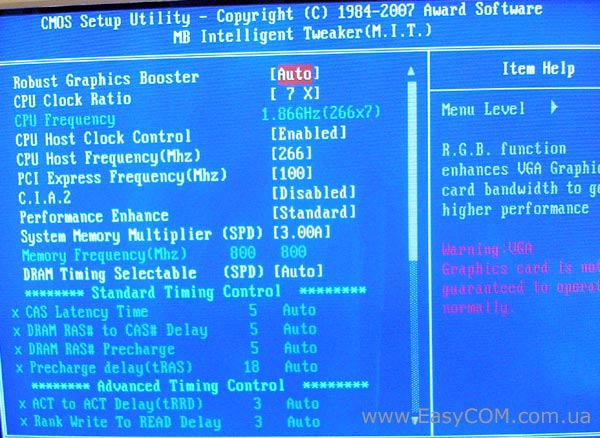

Все настройки касающиеся разгона размещены в разделе MB Intelligent Tweaker (M.I.T.). Дополнительные настройки становятся доступны после нажатия CTRL+F1в главном меню.

BIOS GIGABYTE GA-EX38-DQ6

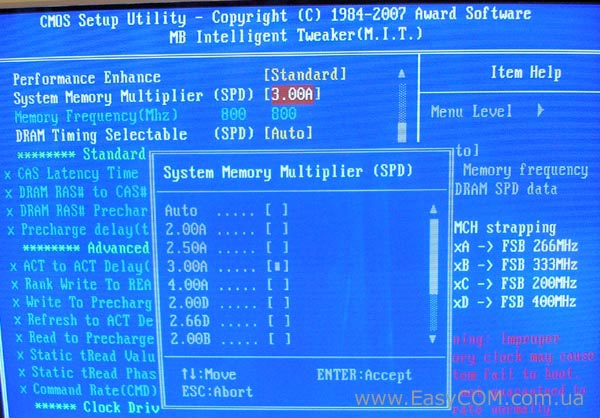

Выбор делителя для частоты оперативной памяти производится с учетом FSB strap

BIOS GIGABYTE GA-EX38-DQ6

Из BIOS можно устанавливать напряжения на основных элементах в достаточно широком диапазоне, что позволяет рассчитывать на повышение стабильности системы даже при относительно высоком разгоне.

BIOS GIGABYTE GA-EX38-DQ6

В окне PC Helth Status можно следить за:

  • температурой материнской платы и процессора;
  • скоростью вращения процессорного кулера, и трех других вентиляторов в корпусе;
  • напряжением питания процессора и оперативной памяти;
  • напряжением на основных линиях питания 3.3В, 12В.

В этом разделе можно активировать технологию Smart FAN Control, которая позволяет в зависимости от температуры процессора автоматически регулировать скорость вращения процессорного кулера.

Еще одним параметром мониторинга является количество энергии, потребляемое схемой питания ядер процессора, но похоже с реальностью этих величин не все так гладко.

Например:

Dynamic Energy Saver

Dynamic Energy Saver

Судя по цифрам, которые отображает утилита Dynamic Energy Saver, потребление процессора Intel Core 2 Duo E6300  при максимальной загрузке составляет около 34 Вт, что вызывает определенное сомнение, потому как по спецификации эта модель процессора имеет 65 Вт тепловой пакет.

Dynamic Energy Saver

Также, некоторое несоответствие наблюдалось и во время тестирования четырехъядерного процессора Core 2 Quad Q9300 - его максимальное потребление зафиксированное утилитой составило только 38 Вт.

Определенный интерес у оверклокеров могла бы вызвать информация об изменении потребления ядра во время разгона, но при увеличение частоты системной шины утилита Dynamic Energy Saver отказывается работать вовсе.

Основная же задача технологии Dynamic Energy Saver заключается в снижении энергопотребления, что она в частности и делает за счет повышения КПД стабилизатора питания, переключая конфигурацию схемы, а также снижения напряжения на самом ядре процессора. Так с помощью утилиты можно установить один из трех уровней напряжения, включить «тротлинг» процессора при низкой нагрузке, отключить индикатор на материнской плате, а также наблюдать за текущим количеством работающих фаз, которые изображаются в виде поршней, и, в конце концов, узнать о текущей или общей экономии энергии от работы технологии.

Разгон системной шины до 530 МГц на двуядерном процессоре Intel Core 2 Duo E6300

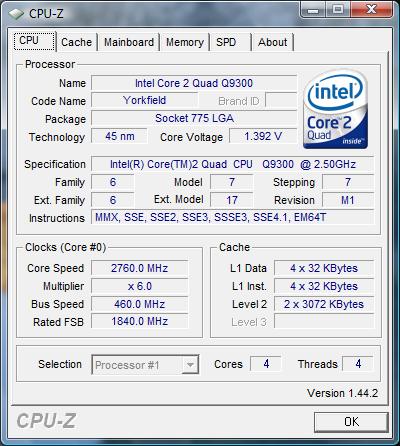

Разгон системной шины до 460 МГц на четырехъядерном процессоре Core 2 Quad Q9300

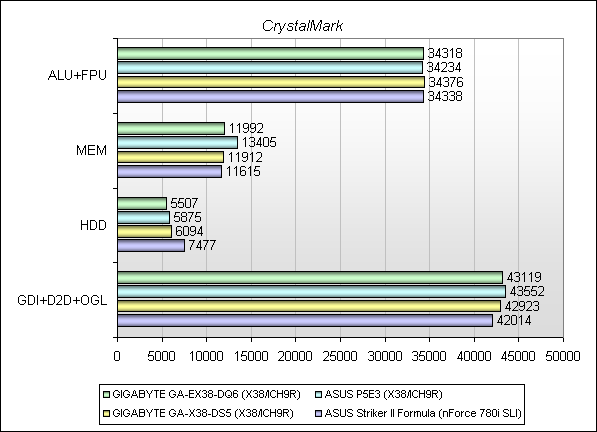

Тестирование звукового тракта на основе кодека Realtek ALC889A

Общие результаты (RightMark Audio Analyzer)

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.20

Очень хорошо

Уровень шума, дБ (А)

-90.6

Очень хорошо

Динамический диапазон, дБ (А)

91.0

Очень хорошо

Гармонические искажения, %

0.0038

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.2

Средне

Интермодуляционные искажения + шум, %

0.010

Очень хорошо

Взаимопроникновение каналов, дБ

-62.9

Средне

Интермодуляции на 10 кГц, %

0.013

Очень хорошо
