Обзор и тестирование материнской платы GIGABYTE GA-H110M-S2 DDR3

Материнские платы на основе чипсета Intel H110 в первую очередь нацелены на тех пользователей, которых не интересуют возможности разгона комплектующих, установки нескольких видеокарт или использование скоростных интерфейсов M.2 либо SATA Express. В первую очередь они заботятся о снижении конечной стоимости ПК либо о выделении дополнительных средств на другие компоненты за счет выбора более доступной материнской платы. Одной из таких является модель GIGABYTE GA-H110M-S2 DDR3.

GIGABYTE GA-H110M-S2 DDR3

Как нетрудно догадаться по названию новинки, она отличается компактным форматом microATX, а также поддержкой оперативной памяти DDR3L (напряжение 1,35 В) и DDR3 (1,5 В). Стоимость же GIGABYTE GA-H110M-S2 DDR3 на момент написания обзора составляла порядка $60, что вместе с возможностью сэкономить на памяти DDR4 делает ее очень выгодной покупкой для перехода на платформу Socket LGA1151.

Спецификация GIGABYTE GA-H110M-S2 DDR3:

Производитель и модель

GIGABYTE GA-H110M-S2 DDR3 (rev 1.0)

Чипсет

Intel H110

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой 32 ГБ памяти c частотой вплоть до DDR3-1600 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дисковая подсистема

Чипсет Intel H110 поддерживает:

4 х SATA 6 Гбит/с

LAN

1 x Realtek RTL8111G (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 х D-Sub

1 x RJ45

2 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x TPM

1 х S/PDIF Out

BIOS

64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

226 x 170 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-H110M-S2 DDR3 GIGABYTE GA-H110M-S2 DDR3

Материнская плата GIGABYTE GA-H110M-S2 DDR3 поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратной нашлось место краткой таблице спецификации и описанию ключевых преимуществ.

GIGABYTE GA-H110M-S2 DDR3

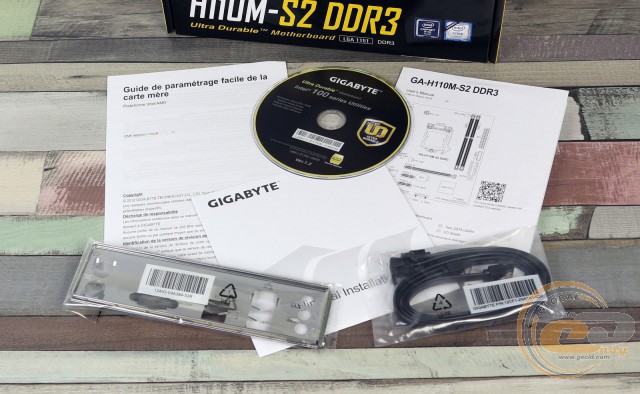

В коробке с рассматриваемой моделью поставляется только базовый набор аксессуаров в виде диска с драйверами и утилитами, набора бумажной документации, двух SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-H110M-S2 DDR3

В основе новинки лежит печатная плата формата microATX коричневого цвета с уменьшенной до 170 мм шириной. В целом ее дизайн достаточно сдержанный и строгий благодаря темным и серым оттенкам в оформлении.

GIGABYTE GA-H110M-S2 DDR3

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не должно затруднить процесс сборки системы: DIMM-слоты хоть и оборудованы защелками с обеих сторон, но имеется небольшой запас расстояния до слота PCI Express 3.0 x16, а порты SATA 6 Гбит/с расположены ближе к середине правого края, а значит, не будут перекрыты даже крупной видеокартой.

GIGABYTE GA-H110M-S2 DDR3

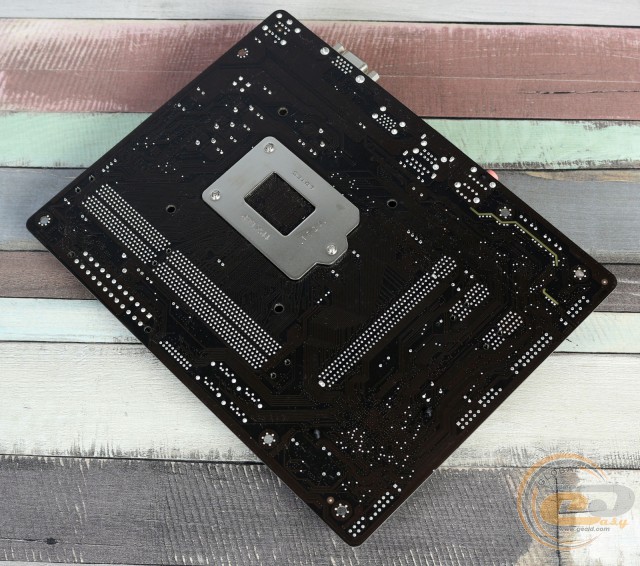

На обратной стороне печатной платы находится опорная пластина процессорного разъема и пластиковые клипсы крепления единственного радиатора.

GIGABYTE GA-H110M-S2 DDR3

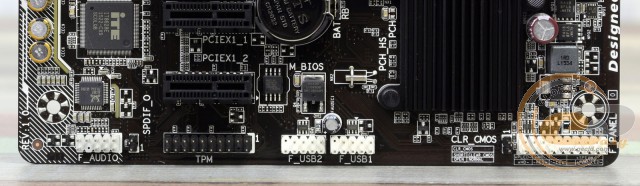

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порт TPM, колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-H110M-S2 DDR3

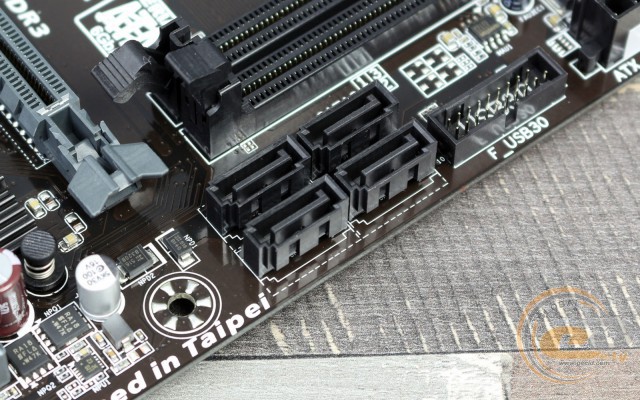

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с, за корректное обслуживание которых также отвечает микросхема чипсета.

GIGABYTE GA-H110M-S2 DDR3

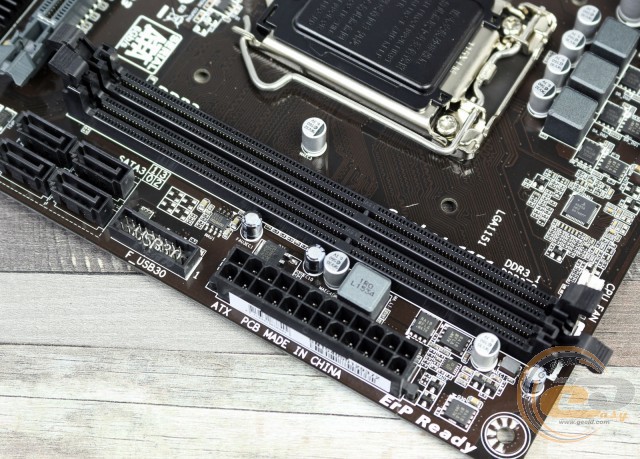

Системная плата GIGABYTE GA-H110M-S2 DDR3 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3 или DDR3L. Поддерживаются планки, работающие на частотах до 1600 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне находится колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастать четырьмя портами USB 3.0: двумя внутренними и двумя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-H110M-S2 DDR3

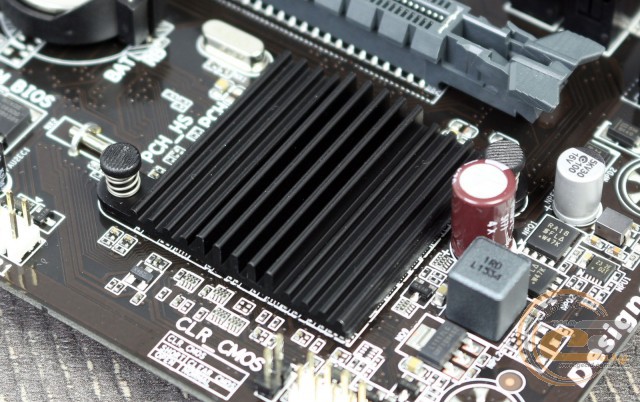

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel H110. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C;
  • дроссели подсистемы питания процессора – 68,2°C;
  • полевые транзисторы подсистемы питания процессора – 72,9°C.

Как видим, температуры элементов подсистемы питания процессора достаточно высокие из-за отсутствия радиаторов, однако до критических значений все еще есть запас.

GIGABYTE GA-H110M-S2 DDR3

GIGABYTE GA-H110M-S2 DDR3

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база подсистемы питания набрана при помощи надежных твердотельных конденсаторов и дросселей с ферритовым сердечником, хотя на плате также можно заметить несколько электролитических конденсаторов.

GIGABYTE GA-H110M-S2 DDR3

Для расширения функциональности GIGABYTE GA-H110M-S2 DDR3 у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;

GIGABYTE GA-H110M-S2 DDR3

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении видеовыход D-Sub, обслуживание которого осуществляется силами микросхемы Realtek RTD2168.

GIGABYTE GA-H110M-S2 DDR3

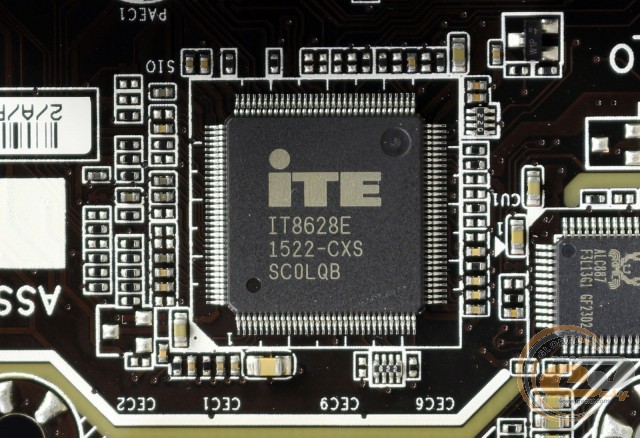

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-H110M-S2 DDR3

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А с помощью ПО cFosSpeed Internet Accelerator Software, доступного для загрузки на странице поддержки материнской платы, можно установить приоритеты на доступ к сетевым ресурсам.
