Обзор и тестирование материнской платы GIGABYTE GA-H170-Gaming 3

Обновленная серия устройств для геймеров (GIGABYTE G1 GAMING) вполне ожидаемо включает в себя не только флагманские и дорогие модели, но и решения для более экономных пользователей.

GIGABYTE GA-H170-Gaming 3

Именно таковой является материнская плата GIGABYTE GA-H170-Gaming 3, которая при средней стоимости порядка $150 обладает очень хорошим оснащением и традиционно высоким качеством. Также отметим, что в модельном ряду компании GIGABYTE есть ее модификация с поддержкой оперативной памяти стандарта DDR3, что позволит вам сэкономить еще немного средств при сборке системы.

Производитель и модель

GIGABYTE GA-H170-Gaming 3 (rev 1.0)

Чипсет

Intel H170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Частота используемой памяти

DDR4 2133 МГц

Поддержка памяти

4 x DIMM-слота с поддержкой до 64 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16 (х16)

1 x PCI Express 3.0 x16 (x4)

2 x PCI Express 3.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel H170 поддерживает:

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

2 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

2 х SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2201 (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC1150

8-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х D-Sub

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

5 x аудиопортов

1 x S/PDIF Out

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 x TPM

1 х S/PDIF Out

1 х Thunderbolt

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 х переключатель аудиоусилителя

1 x джампер сброса CMOS

BIOS

2 x 64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 x набор GIGABYTE G Connector

1 х заглушка интерфейсной панели

Форм-фактор

ATX

305 x 225 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

GIGABYTE GA-H170-Gaming 3

Коробка, в которой поставляется материнская плата GIGABYTE GA-H170-Gaming 3, выполнена из плотного картона, украшенного полиграфией в темных тонах. Большую часть лицевой стороны занимает логотип MOBA-игры Heroes of The Storm от Blizzard Entertainment. Также отмечена поддержка фирменной концепции Ultra Durable.

GIGABYTE GA-H170-Gaming 3

На обратной стороне упаковки, помимо схематического изображения интерфейсной панели и кратких технических характеристик, находится описание ключевых особенностей и поддерживаемых технологий:

  • 2-Way CrossFire – материнская плата поддерживает установку двух видеокарт на основе графических чипов AMD.
  • M.2 – интерфейсы M.2 Socket 3 обладают пропускной способностью вплоть до 32 Гбит/с;
  • SATA Express – новинка оснащена двумя портами SATA Express с пропускной способностью вплоть до 16 Гбит/с.
  • Killer E2200 Gaming – на материнской плате установлен сетевой контроллер от Qualcomm, который обладает возможностью автоматически выделять игровой трафик и повышать его приоритет по отношению к низкоуровневому системному трафику, обеспечивая низкие задержки в онлайн-играх.
  • AMP-UPпредустановленный операционный усилитель аудиосигнала TI NE5532 может быть с легкостью заменен на любой другой, который в большей мере будет соответствовать музыкальным вкусам пользователя.
  • Nichicon High End Audio Capacitorsв составе звуковой подсистемы используются специальные аудиоконденсаторы компании Nichicon.
  • Audio Noise Guard with Trace Path Lightningобласть текстолита, на которой распаяна звуковая подсистема, экранирована при помощи специальной металлической полосы с LED-подсветкой красного цвета.
  • Dual DAC-UP USB Portsна интерфейсной панели новинки распаяны два специальных порта USB 2.0 с позолоченными разъемами, которые предназначены для подключения внешней звуковой платы либо усилителя. Они получают питание не от интегрированного в чипсет контроллера USB 2.0, а через специальный преобразователь, непосредственно от линий питания. Поэтому обеспечивают более стабильное и менее зашумленное выходное напряжение. В случае же наличия собственного блока питания у подключаемой аппаратуры, питание на разъемах может быть отключено для повышения качества передачи сигнала.

GIGABYTE GA-H170-Gaming 3

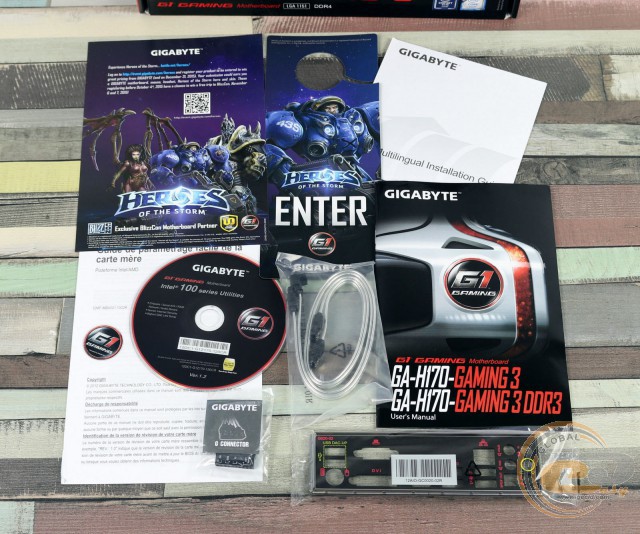

Комплект поставки GIGABYTE GA-H170-Gaming 3 выглядит следующим образом:

  • руководство пользователя;
  • брошюра с описанием гарантии;
  • диск с драйверами и утилитами;
  • два кабеля SATA;
  • дверной хенгер;
  • купон на участие в совместной акции от GIGABYTE и Blizzard Entertainment;
  • заглушка интерфейсной панели.
  • набор GIGABYTE G Connector, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;

Дизайн и особенности платы

GIGABYTE GA-H170-Gaming 3

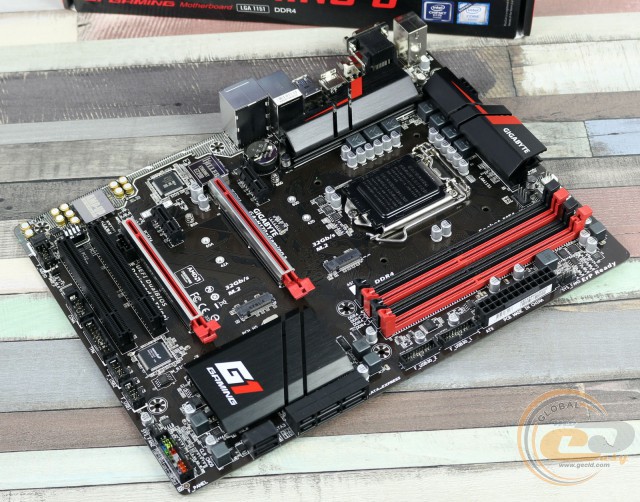

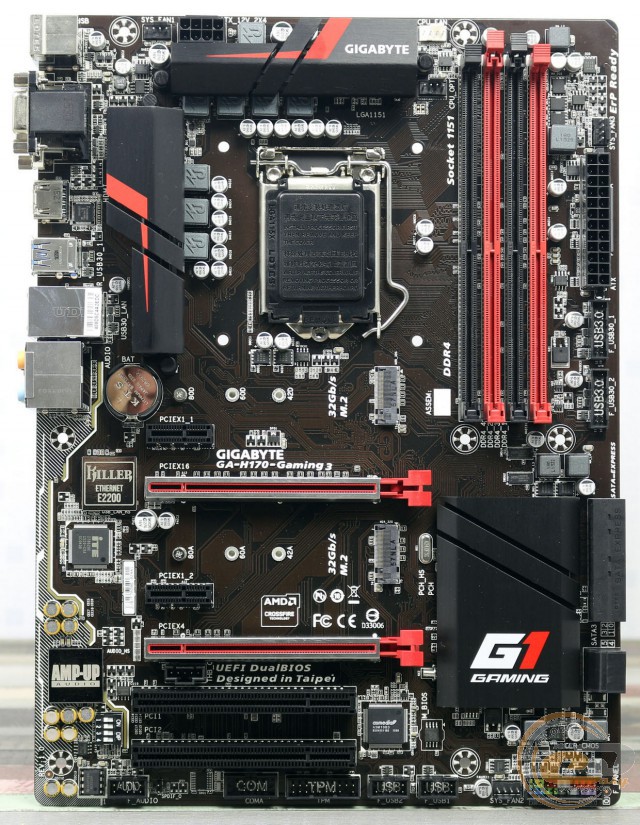

Темно-коричневая печатная плата формата ATX, на которой выполнена новинка, очень выгодно сочетается с красными вкраплениями в оформлении слотов расширения и черными на радиаторах. Да и в целом можно отметить очень приятный внешний вид GIGABYTE GA-H170-Gaming 3.

GIGABYTE GA-H170-Gaming 3

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы: DIMM-слоты оборудованы защелками только с одной стороны, а порты SATA расположены параллельно поверхности платы.

GIGABYTE GA-H170-Gaming 3

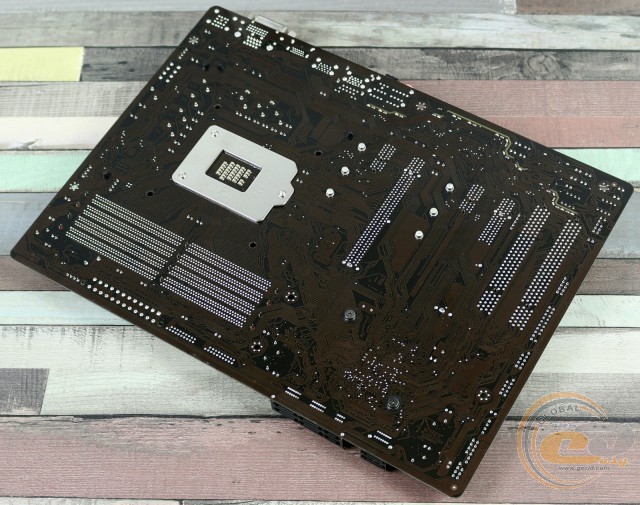

Обратная сторона традиционно встречает нас опорной пластиной процессорного разъема, а также винтами крепления чипсетного радиатора и пластиковыми клипсами радиаторов подсистемы питания.

GIGABYTE GA-H170-Gaming 3

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, разъем подключения системного вентилятора, колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов), переключатель аудиоусилителя, а также порты COM и TPM. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: двух внешних и четырех внутренних.

GIGABYTE GA-H170-Gaming 3

GIGABYTE GA-H170-Gaming 3

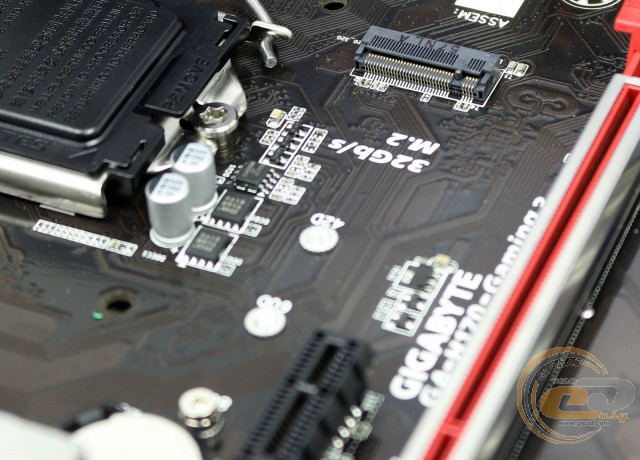

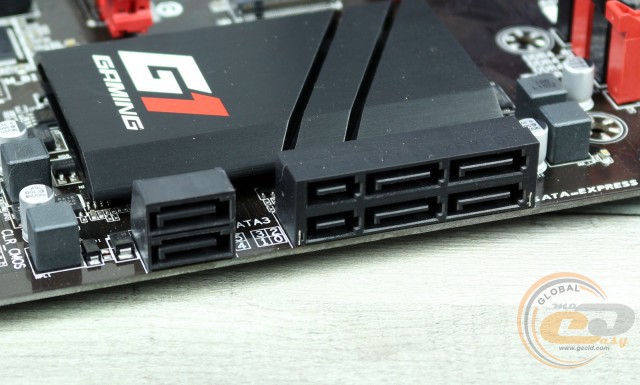

Возможности организации дисковой подсистемы представлены двумя разъемами M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), двумя SATA 6 Гбит/с и двумя SATA Express, каждый из которых совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

GIGABYTE GA-H170-Gaming 3

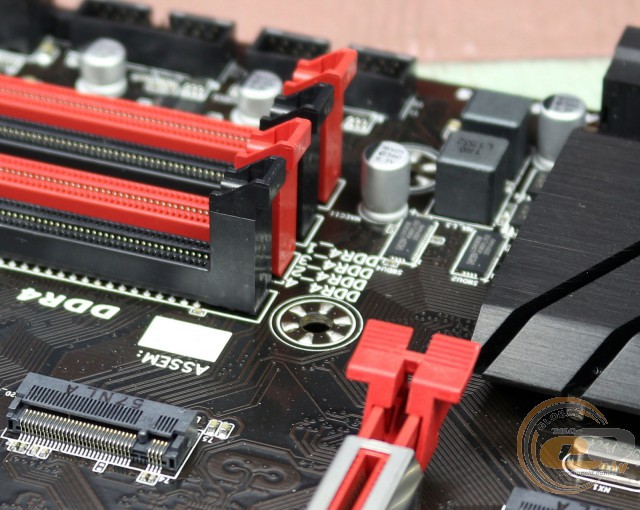

Системная плата GIGABYTE GA-H170-Gaming 3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули с частотой 2133 МГц и общим объемом до 64 ГБ.

Также на правой стороне находятся две колодки для подключения выносных панелей с портами USB 3.0. Всего новинка может похвастать восемью портами USB 3.0: четырьмя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-H170-Gaming 3

GIGABYTE GA-H170-Gaming 3

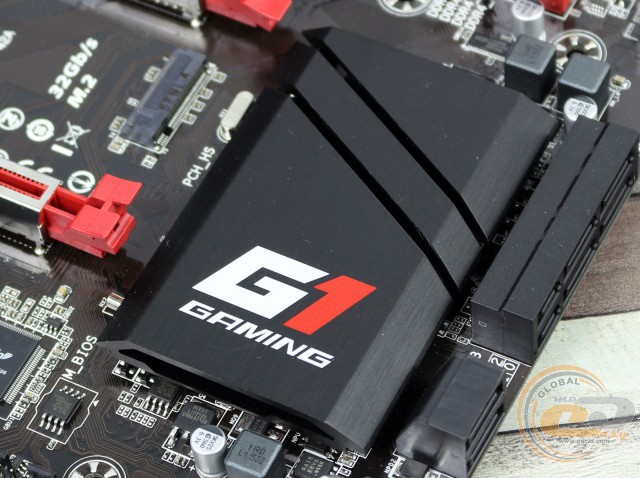

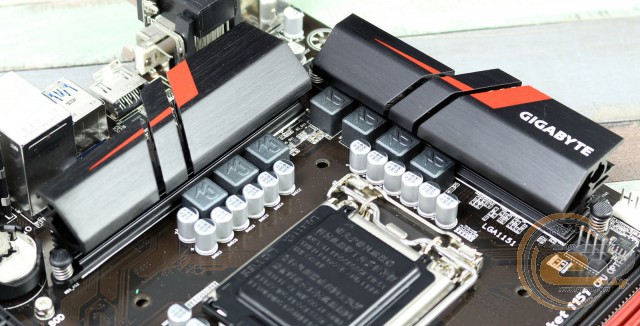

Система охлаждения рассматриваемой платы состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H170, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C;
  • дроссели подсистемы питания процессора – 55,3°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 35,4°C;
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 45,3°C.

Как видим, радиаторы обеспечивают хорошее охлаждение ключевых компонентов.

GIGABYTE GA-H170-Gaming 3

GIGABYTE GA-H170-Gaming 3 GIGABYTE GA-H170-Gaming 3

GIGABYTE GA-H170-Gaming 3

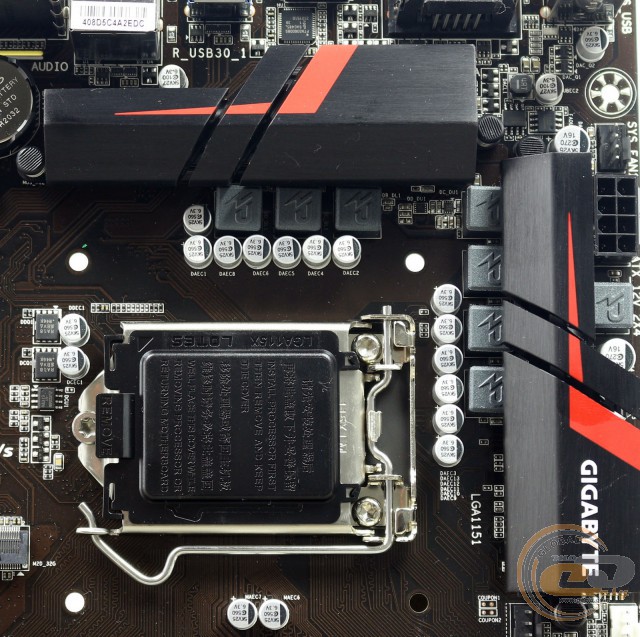

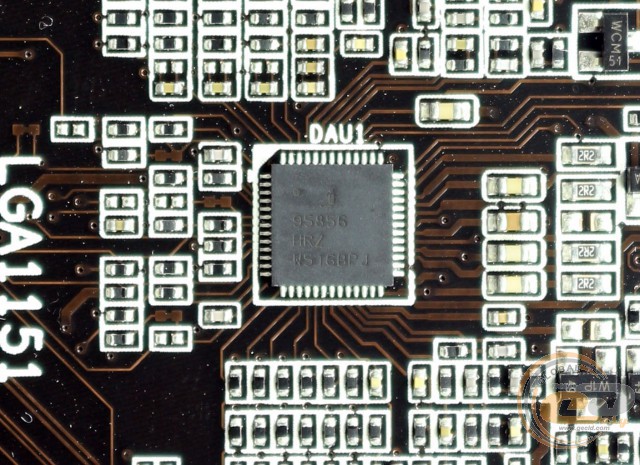

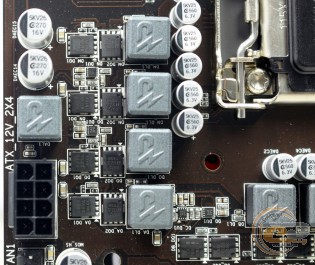

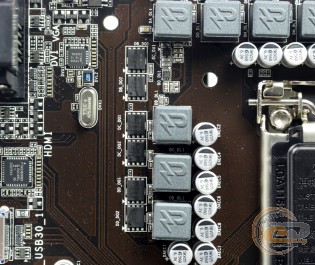

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95856. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

GIGABYTE GA-H170-Gaming 3

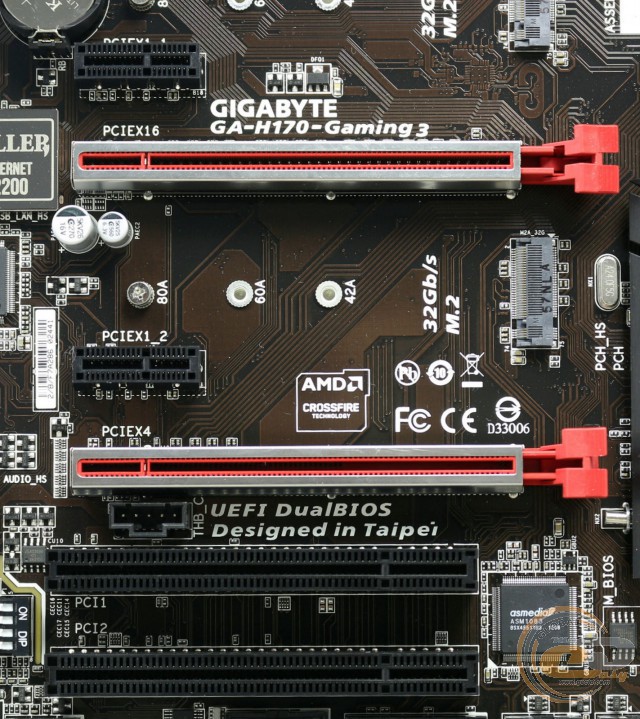

Для расширения функциональности GIGABYTE GA-H170-Gaming 3 у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI;
  6. PCI.

Несмотря на поддержку технологии AMD CrossFireX и наличие двух слотов PCI Express х16, говорить об установке двух графических ускорителей не стоит, поскольку из двух разъемов 16 линий использует только один, тогда как пропускная способность второго ограничена четырьмя линиями. Поэтому если вы установите две видеокарты, то работать они будут по схеме х16+х4, что не позволит раскрыть их потенциал в полной мере.

GIGABYTE GA-H170-Gaming 3

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, D-Sub и DVI-D, обслуживание которых осуществляется силами микросхемы PTN3360DBS.

GIGABYTE GA-H170-Gaming 3

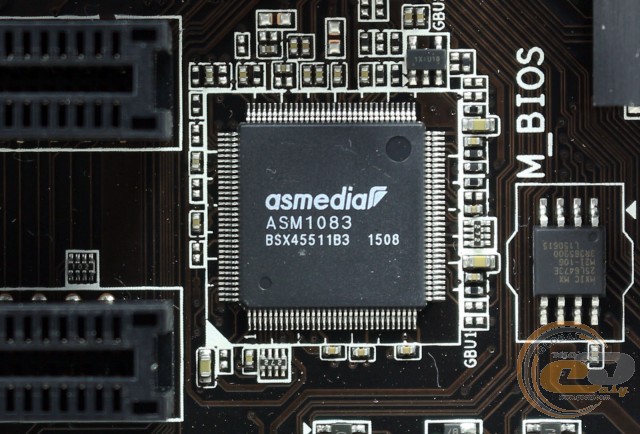

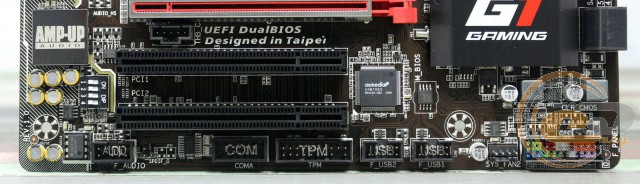

Поскольку чипсет Intel H170 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

GIGABYTE GA-H170-Gaming 3

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-H170-Gaming 3

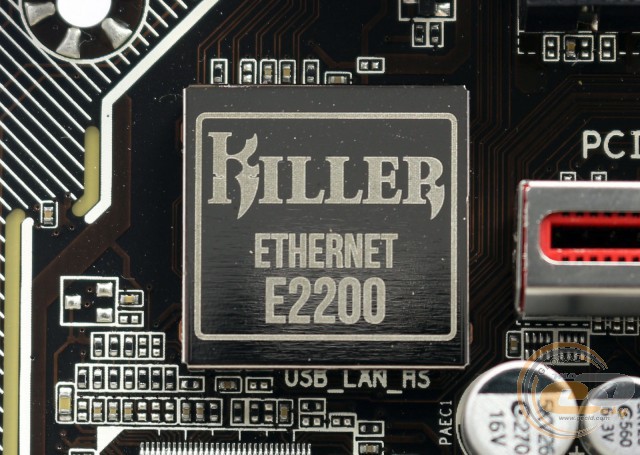

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Qualcomm Atheros Killer E2201, который обладает рядом аппаратных и программных преимуществ для повышения скорости обработки игрового сетевого трафика.

GIGABYTE GA-H170-Gaming 3

Звуковая подсистема рассматриваемой материнской платы основана на флагманском 8-канальном HDA-кодеке Realtek ALC1150. Стоит отдать должное инженерам компании GIGABYTE, ведь в данном случае речь идет не о «просто предустановленном кодеке», а о продуманном дизайне целой аудиоподсистемы, каждый элемент которой ориентирован на достижение максимальной эффективности. Она включает в себя специальные аудиоконденсаторы от компании Nichicon и предустановленный усилитель TI NE5532. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки. Также существует возможность его легкой замены на другой, который имеет более узкую направленность на определенный музыкальный жанр. Дополнительно отметим наличие защитного кожуха для экранирования аудиокодека и возможность управления мощностью звукового сигнала при помощи двух набортных переключателей (усиление в 2,5 и в 6 раз). Особого внимания заслуживает программное обеспечение Sound Blaster X-Fi MB3 для доводки качества звука до требуемого уровня.

Пример работы LED-трассировки зоны аудиоподсистемы на материнской плате GIGABYTE GA-H170-Gaming 3

Также отдельно выделим приятный бонус в виде подсветки области текстолита со звуковой подсистемой. При помощи комплектного ПО пользователь сможет выбрать режим ее работы.

GIGABYTE GA-H170-Gaming 3

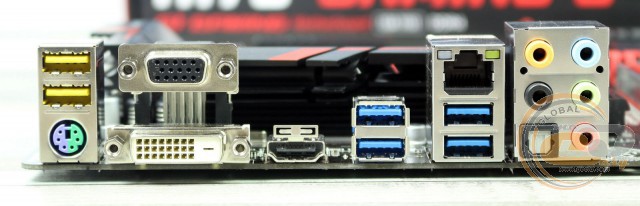

Интерфейсная панель модели GIGABYTE GA-H170-Gaming 3 включает в себя следующие порты:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x PS/2 Combo;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 5 x аудиопортов;
  • 1 х оптический S/PDIF out.

Подобную компоновку можно охарактеризовать как вполне достойную для сравнительно недорогой материнской платы, так как она предлагает три видеовыхода, включая современный HDMI, достаточное количество портов USB и удобное подключение многоканальной акустики.

GIGABYTE GA-H170-Gaming 3

У GIGABYTE GA-H170-Gaming 3 имеются хорошие возможности для организации охлаждения внутри системного корпуса. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, тогда как три других предназначены для системных вертушек.
