Обзор и тестирование материнской платы GIGABYTE GA-H170M-D3H

Чипсет Intel H170 является отличным решением для недорогих материнских плат, несмотря на ряд ограничений по сравнению со старшим собратом. Имеется в виду поддержка только 16 чипсетных линий PCI Express 3.0, отсутствие возможности распределения процессорных линий PCIe между слотами PCI Express 3.0 x16, меньшее количество реализуемых портов SATA Express и USB 3.0, а также отсутствие возможностей разгона. Однако все перечисленные выше ограничения не являются критическими для домашних систем начального и среднего уровня.

GIGABYTE GA-H170M-D3H

Именно на нем основана материнская плата GIGABYTE GA-H170M-D3H, которая может стать отличной основой для компактной мультимедийной системы с одной видеокартой либо вовсе без нее. Также в нее интегрировано ряд уже устаревших интерфейсов, которые все еще актуальны в офисных и рабочих системах. В результате имеем достаточно универсальную модель.

Спецификация материнской платы GIGABYTE GA-H170M-D3H:

Производитель и модель

GIGABYTE GA-H170M-D3H (rev 1.0)

Чипсет

Intel H170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти с частотой до DDR4-2133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (х16 / x16+x4)

2 x PCI

Дисковая подсистема

Чипсет Intel H170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

2 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

2 х SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC892

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х D-Sub

1 x RJ45

4 x USB 3.0

2 x USB 2.0

6 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 х LPT

1 x TPM

1 х S/PDIF Out

1 х Thunderbolt

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 225 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

GIGABYTE GA-H170M-D3H GIGABYTE GA-H170M-D3H

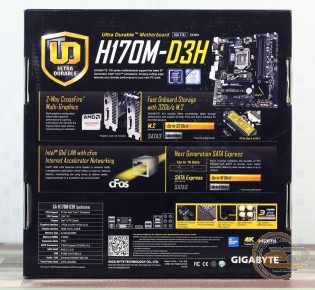

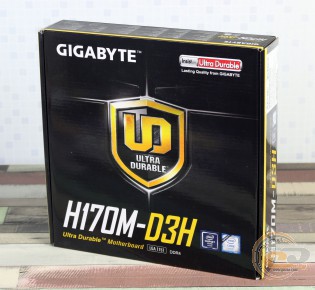

Материнская плата GIGABYTE GA-H170M-D3H поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратной нашлось место краткой таблице спецификации и описанию ключевых преимуществ.

GIGABYTE GA-H170M-D3H

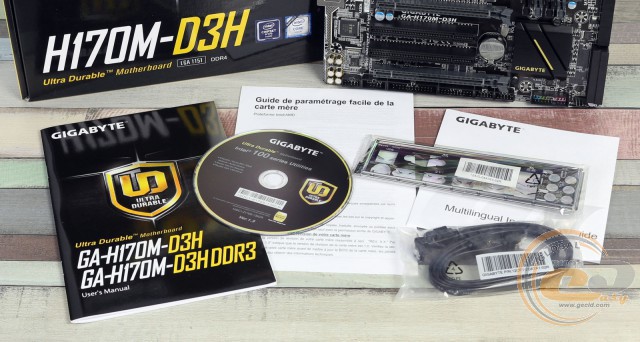

В коробке с рассматриваемой моделью поставляется базовый набор аксессуаров в виде диска с драйверами и утилитами, набора бумажной документации, двух SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-H170M-D3H

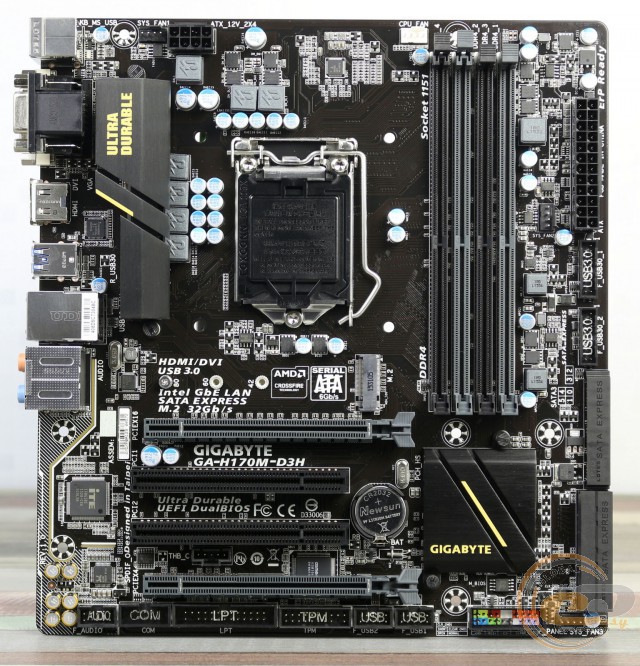

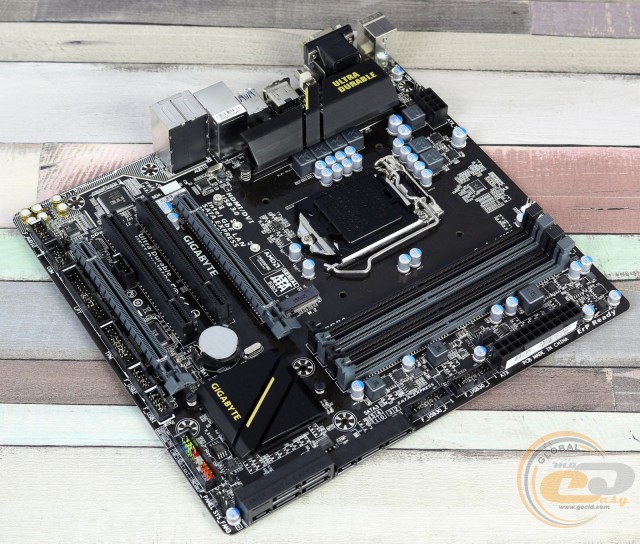

В основе GIGABYTE GA-H170M-D3H лежит печатная плата формата microATX коричневого цвета. Дизайн новинки строгий и сдержанный, поскольку выполнен преимущественно в темных тонах. В целом внешний вид материнской платы можно охарактеризовать как достойный для данного ценового сегмента.

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы. Например, DIMM-слоты оборудованы защелками только с одной стороны, так что для замены модулей оперативной памяти вам не придется предварительно отключать видеокарту.

GIGABYTE GA-H170M-D3H

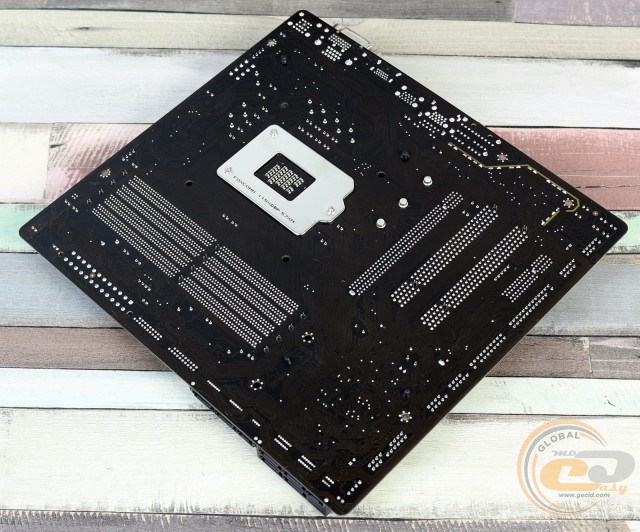

Взглянув на обратную сторону, можно отметить не только стандартную опорную пластину процессорного разъема, но и тот факт, что радиаторы системы охлаждения закреплены при помощи пластиковых клипс.

GIGABYTE GA-H170M-D3H

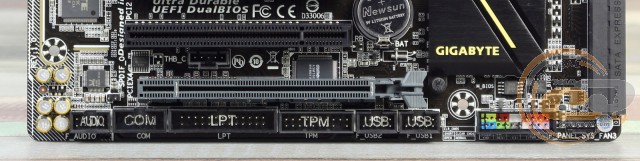

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели; S/PDIF Out; порты COM, LPT и TPM; разъем Thunderbolt; колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов) и джампер для сброса CMOS. Также отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

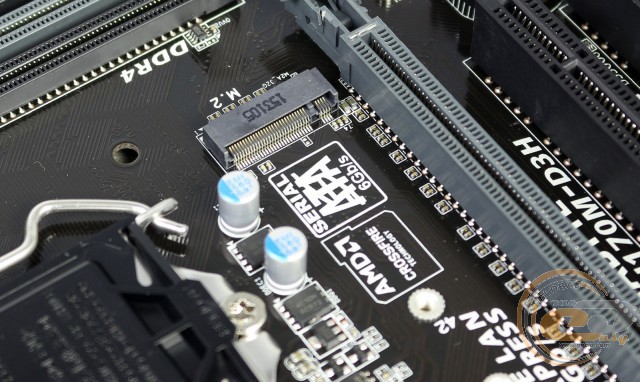

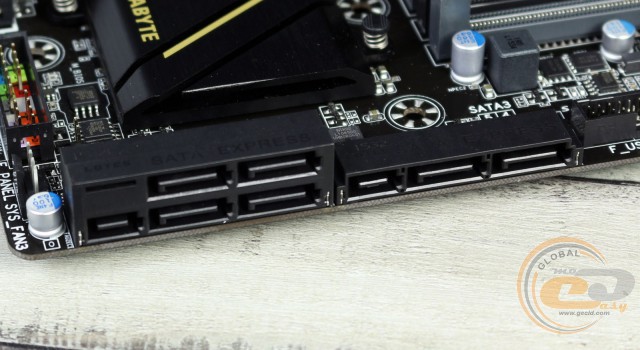

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), двумя SATA 6 Гбит/с и двумя портами SATA Express 16 Гбит/с (каждый из которых совместим с двумя SATA 6 Гбит/с). Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

GIGABYTE GA-H170M-D3H

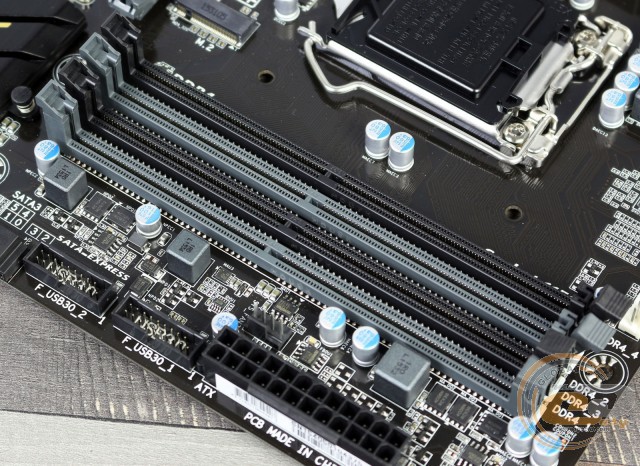

Системная плата GIGABYTE GA-H170M-D3H оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ.

Также на правой стороне находятся две колодки для подключения выносных панелей с портами USB 3.0. Всего новинка может похвастать восемью портами USB 3.0: четырьмя внутренними и четырьмя внешними. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

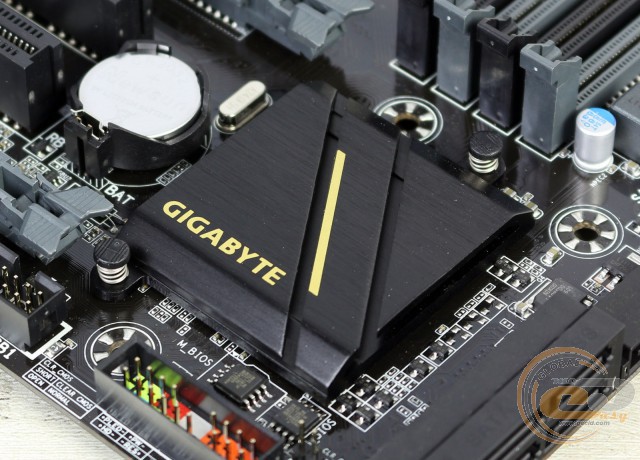

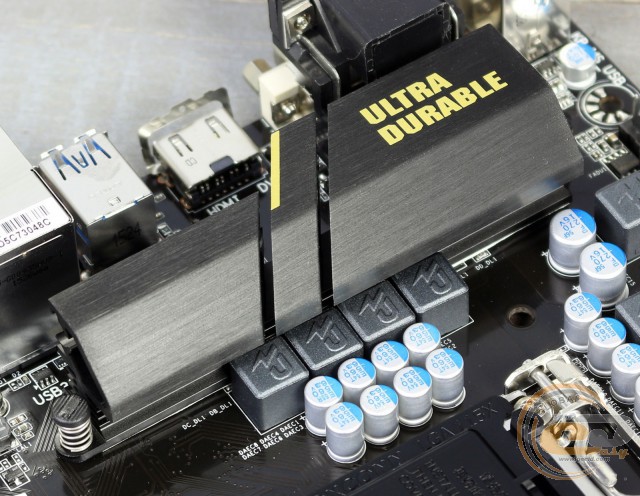

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H170, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,3°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 47,1°C;
  • дроссели подсистемы питания процессора – 58,2°C.

Как видим, предустановленные радиаторы обеспечивают хорошее охлаждение ключевых компонентов.

GIGABYTE GA-H170M-D3H

GIGABYTE GA-H170M-D3H

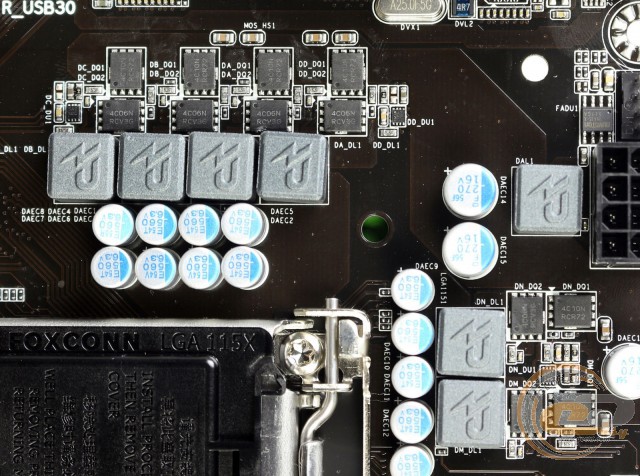

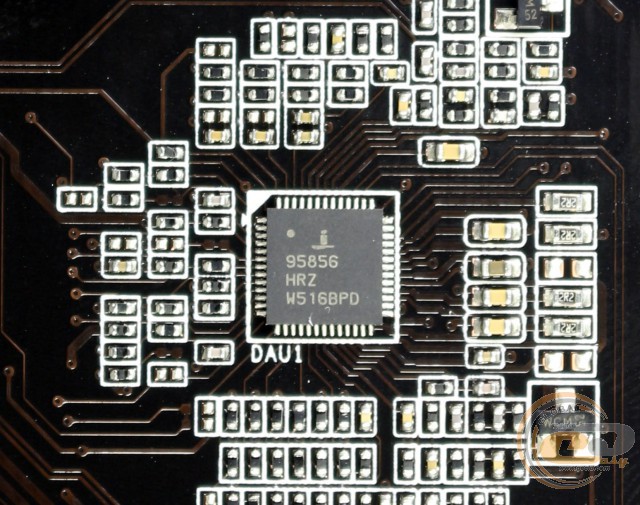

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95856. Элементная база материнской платы набрана при помощи качественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

GIGABYTE GA-H170M-D3H

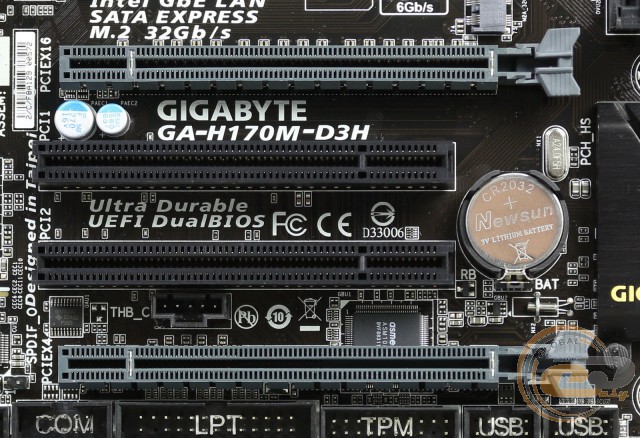

Для расширения функциональности GIGABYTE GA-H170M-D3H у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI;
  3. PCI;
  4. PCI Express 3.0 x16 (в режиме х4);

Несмотря на поддержку технологии AMD CrossFireX и наличие двух слотов PCI Express х16, говорить об установке двух графических ускорителей не стоит, поскольку из двух разъемов 16 линий использует только один, тогда как пропускная способность второго ограничена четырьмя линиями. Поэтому если вы установите две видеокарты, то работать они будут по схеме х16+х4, что не позволит раскрыть их потенциал в полной мере.

GIGABYTE GA-H170M-D3H

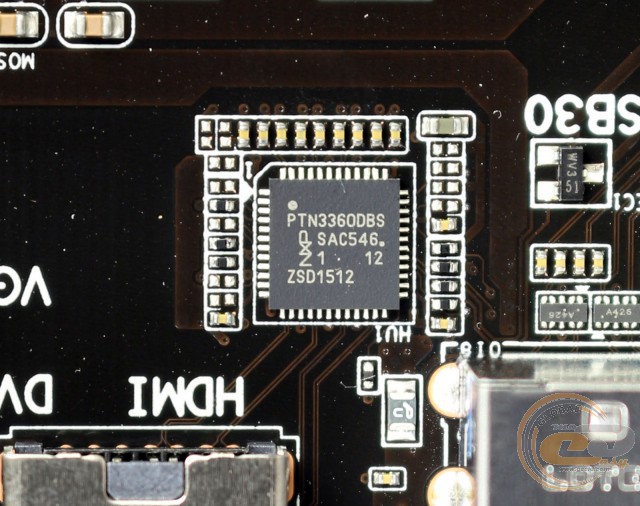

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, D-Sub и DVI-D), обслуживание которых осуществляется силами микросхемы PTN3360DBS.

GIGABYTE GA-H170M-D3H

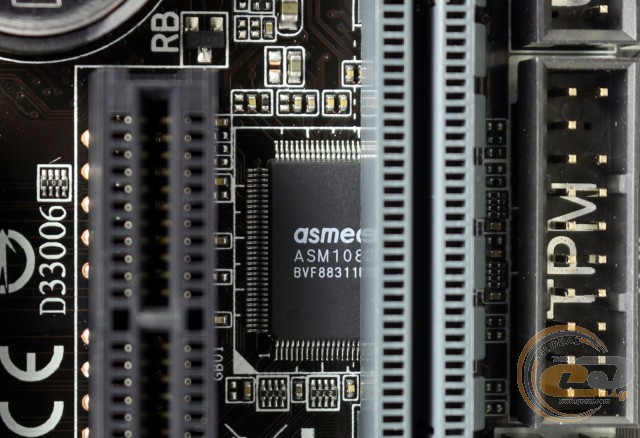

Поскольку чипсет Intel H170 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

GIGABYTE GA-H170M-D3H

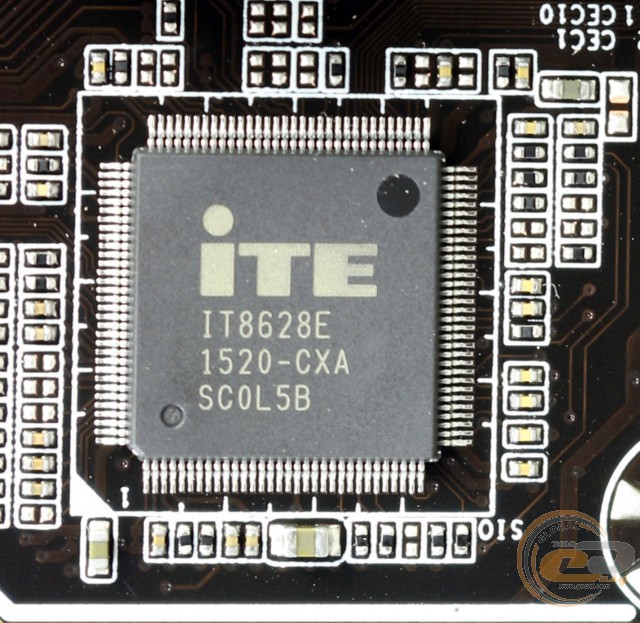

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.
