Обзор и тестирование материнской платы GIGABYTE GA-H81N-D2H

12-04-2015

Продолжая знакомить вас с доступными моделями для сборки мультимедийных систем начального уровня, на сей раз мы поговорим о материнской плате GIGABYTE GA-H81N-D2H, которая выполнена в формате Mini-ITX и обладает рядом отличительных особенностей. Помимо привычной нам по другим фирменным решениям концепции Ultra Durable, новинка выделяется сравнительно низкой стоимостью и отсутствием слота расширения PCI Express x16. Это подразумевает ее использование исключительно с интегрированным в процессор графическим ядром, для чего на интерфейсной панели вы найдете три видеовыхода, включая современный HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).

Давайте же перейдем непосредственно к обзору новинки, а для начала взглянем на ее технические характеристики.

GIGABYTE GA-H81N-D2H

Спецификация материнской платы GIGABYTE GA-H81N-D2H:

Производитель

GIGABYTE

Модель

GA-H81N-D2H (rev 1.0)

Чипсет

Intel H81

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

1600 / 1333 МГц

Поддержка памяти

2 x DDR3 DIMM-слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI

Дисковая подсистема

Чипсет Intel H81 поддерживает:

2 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

LAN

1 x Realtek 8111F (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

2 х PS/2 (для подключения мышки и клавиатуры)

1 x LAN (RJ45)

2 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 2.0 с поддержкой подключения двух USB 2.0

2 x SATA 6 Гбит/с

2 x SATA 3 Гбит/с

1 x разъем COM

1 x разъем LPT

1 x коннектор вывода звука на переднюю панель

1 х джампер для сброса CMOS

1 x S/PDIF Out

1 x блок коннекторов передней панели

BIOS

AMI UEFI BIOS

1 x 32 Мбит

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

Mini-ITX

170 х 170 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-H81N-D2H

Упаковка новинки выполнена из плотного картона и украшена качественной полиграфией в темных тонах. На лицевой стороне, помимо привычных наименований компании-производителя и модели устройства, можно обратить внимание только на большой логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:

  • Ultra Cool & Performance – в цепях питания используются высокоэффективные полевые транзисторы с низким сопротивлением открытого канала (Low RDS (on)), а также долговечные твердотельные конденсаторы.
  • Ultra Safe – данная модель оснащается дополнительной защитой портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

GIGABYTE GA-H81N-D2H

На обратной стороне по традиции находится схематическое изображение самой материнской платы и ее интерфейсной панели, а также продолжается описание упомянутых выше ключевых преимуществ.

GIGABYTE GA-H81N-D2H

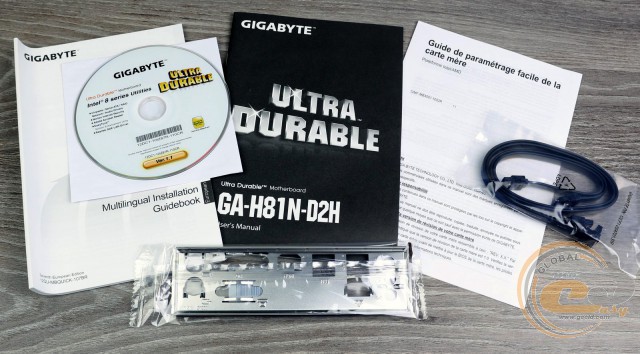

В коробке с тестируемой моделью, помимо диска с ПО и заглушки интерфейсной панели, мы обнаружили только два кабеля SATA, что вполне ожидаемо для недорогого устройства.

Дизайн и особенности платы

GIGABYTE GA-H81N-D2H

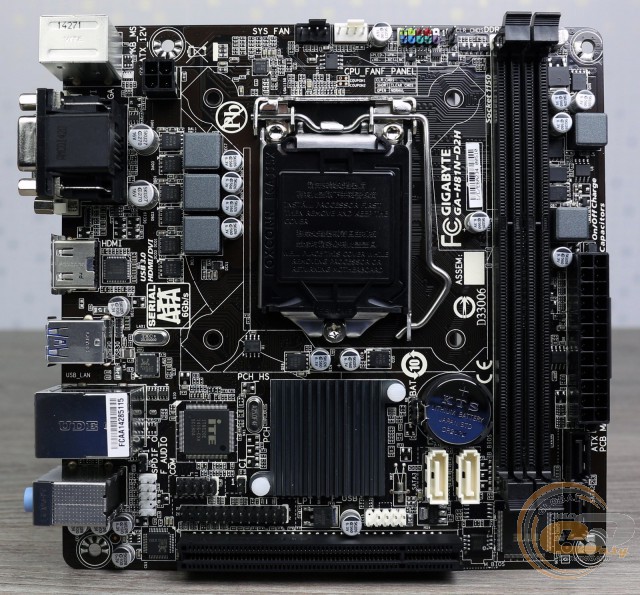

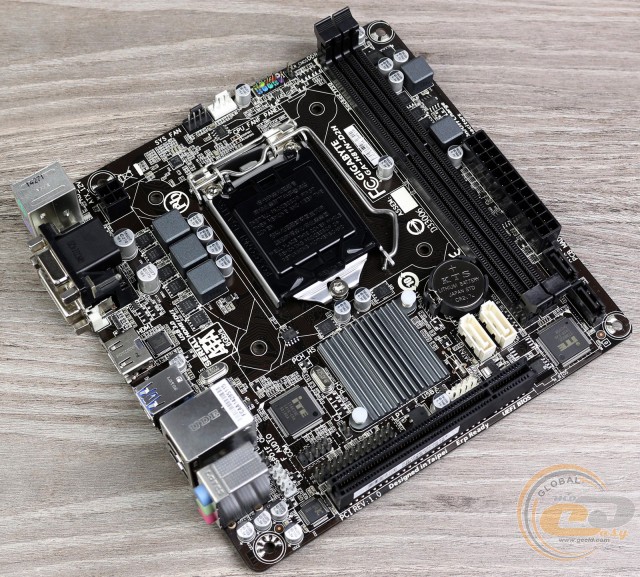

GIGABYTE H81N-D2H выполнена на печатной плате темно-коричневого цвета в формате Mini-ITX (170 х 170 мм). Оформлена она весьма строго, с преобладанием серых и темных оттенков. Компоновки набортных элементов вполне стандартна для данного формата устройств и отличается продуманным расположением ключевых портов и разъемов ближе к краям печатной платы.

GIGABYTE GA-H81N-D2H

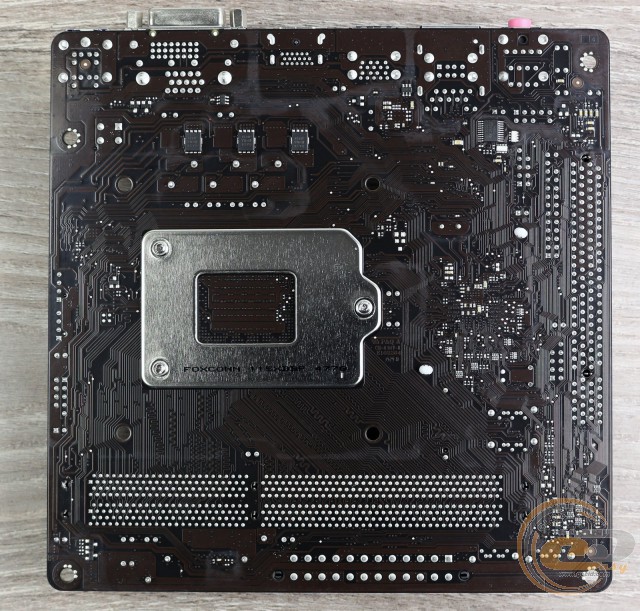

Взглянув на обратную сторону, можно увидеть не только традиционную опорную пластину процессорного разъема и пластиковые клипсы крепления единственного радиатора, но и ряд микросхем, не уместившихся на лицевой стороне.

GIGABYTE GA-H81N-D2H

Большая часть портов и разъемов сосредоточена в центральной части печатной платы. Здесь расположены: колодка подключения аудиоразъемов передней панели, S/PDIF Out, разъемы COM и LPT, а также колодка для активации дополнительных интерфейсов USB 2.0. Всего на плате реализована поддержка четырех портов USB 2.0: двух внутренних и двух внешних. Что же касается портов USB 3.0, то их всего два, и оба они расположены на интерфейсной панели. Все разъемы реализованы силами чипсета Intel H81.

GIGABYTE GA-H81N-D2H

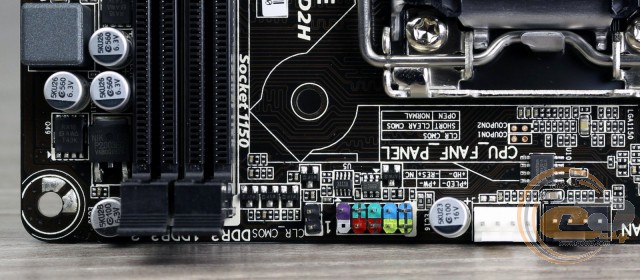

В верхнем правом углу печатной платы находится колодка подключения фронтальной панели, джампер для сброса CMOS и оба разъема для подключения вентиляторов.

GIGABYTE GA-H81N-D2H

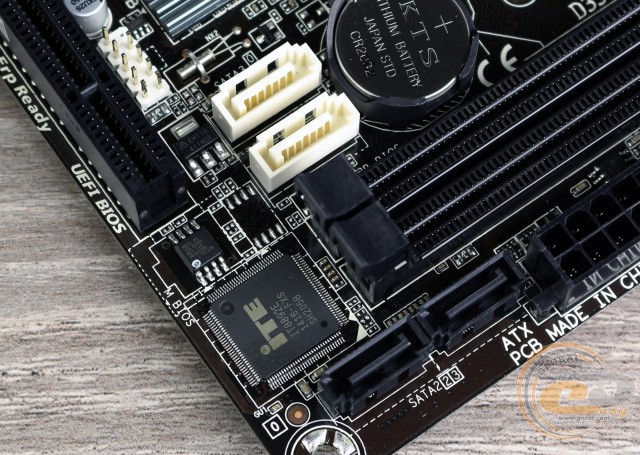

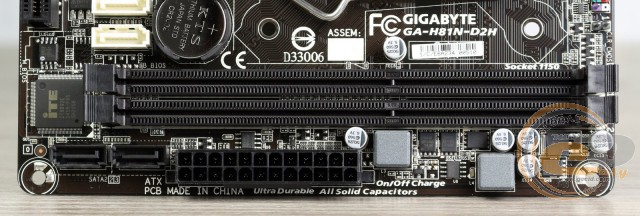

Возможности организации дисковой подсистемы представлены двумя портами SATA 3 Гбит/с (черного цвета) и двумя SATA 6 Гбит/с (белого цвета), расположенными перпендикулярно поверхности платы. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-H81N-D2H

Материнская плата GIGABYTE GA-H81N-D2H оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут функционировать в двухканальном режиме. Поддерживаются планки, работающие на частоте до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 16 ГБ, чего будет достаточно практически для любых задач, которые могут быть поставлены перед компактной системой.

GIGABYTE GA-H81N-D2H

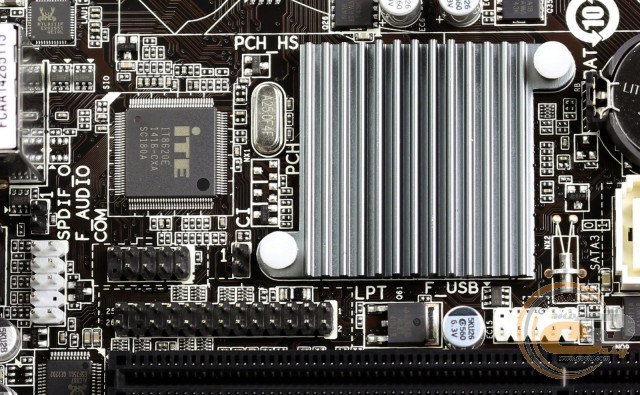

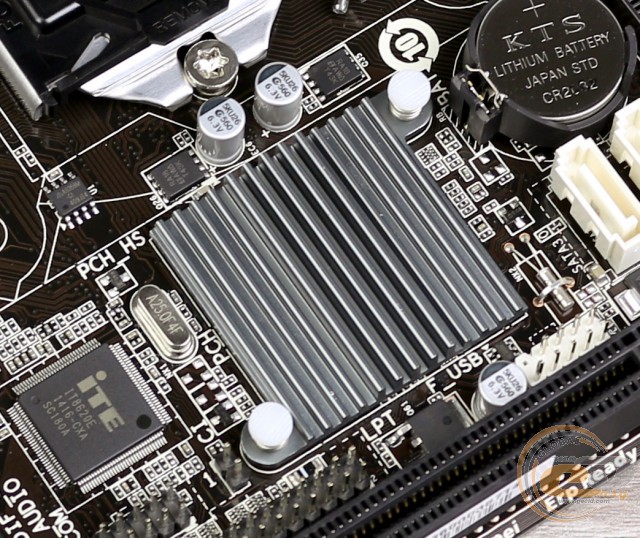

Система охлаждения рассматриваемой платы состоит всего из одного радиатора, который осуществляет отвод тепла от чипсета Intel H81. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 55,7°C;
  • полевые транзисторы подсистемы питания процессора – 68°C;
  • дроссели подсистемы питания процессора – 63,2°C.

Несмотря на способ крепления (при помощи пластиковых клипс) и малую площадь рассеивания тепла, радиатор на чипсете достойно справляется со своей задачей.

GIGABYTE GA-H81N-D2H

GIGABYTE GA-H81N-D2H

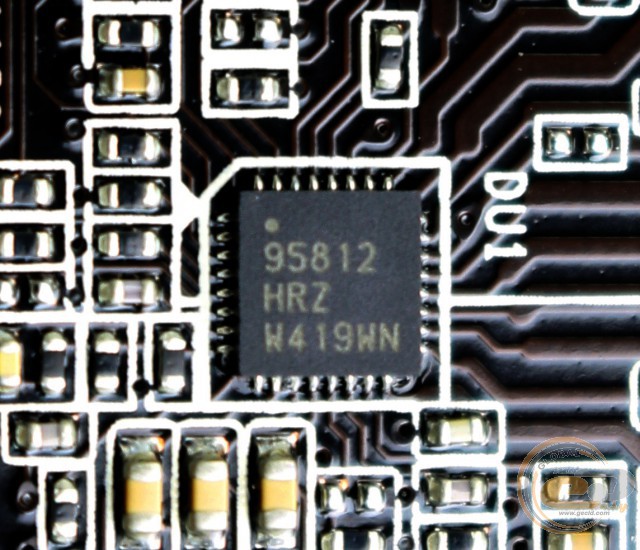

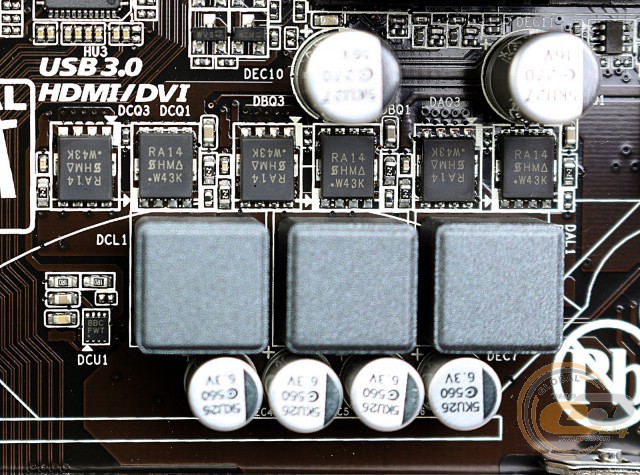

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95812. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением открытого канала. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

GIGABYTE GA-H81N-D2H

Как мы уже упоминали в начале, новинка лишена слота PCI Express x16 для установки видеокарты, а для расширения ее функциональности можно использовать только единственный слот PCI.

GIGABYTE GA-H81N-D2H

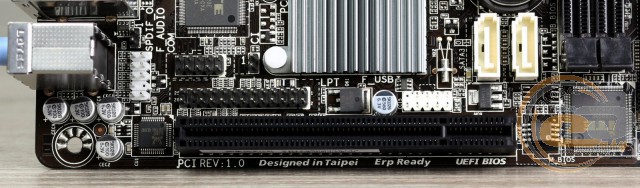

Поскольку набор системной логики Intel H81 не поддерживает шину PCI, то функционирование соответствующего разъема реализовано с помощью моста PCIE-PCI, основанного на контроллере ITE IT8892E.

GIGABYTE GA-H81N-D2H

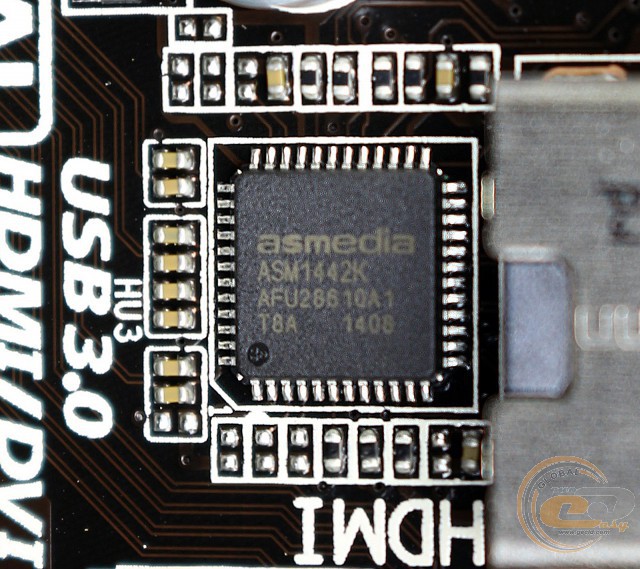

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: DVI-D, D-Sub и HDMI, которые функционируют благодаря контроллеру ASMedia ASM1442K.

GIGABYTE GA-H81N-D2H

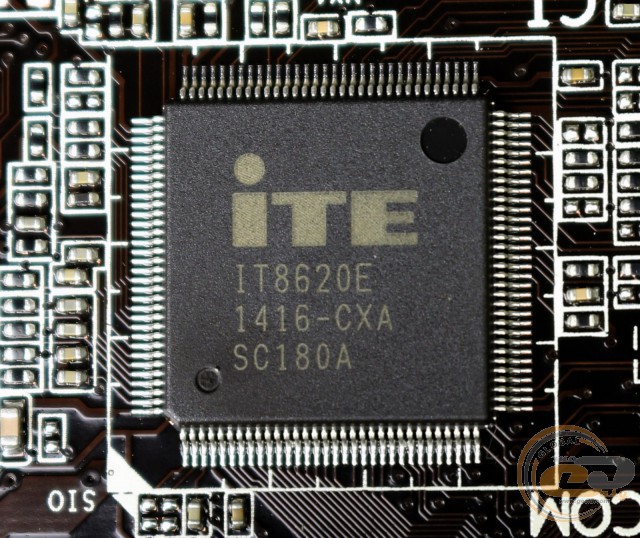

Возможности Multi I/O основаны на контроллере ITE IT8620E, который управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-H81N-D2H

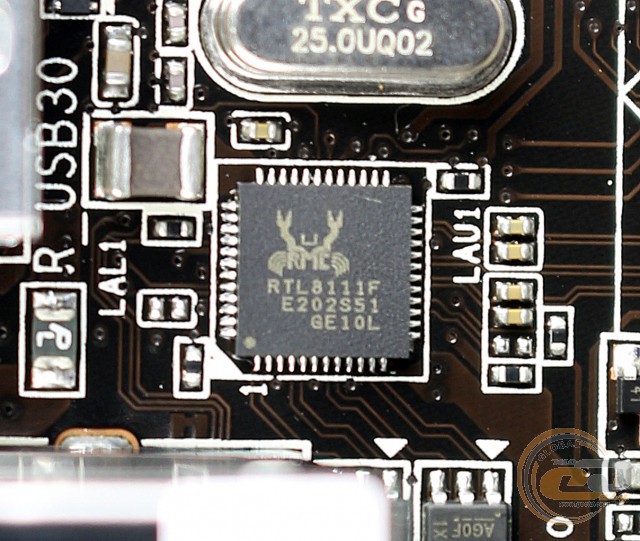

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111F. А программное обеспечение GIGABYTE LAN Optimizer позволит грамотно распределить сетевые ресурсы между прикладными приложениями.

GIGABYTE GA-H81N-D2H

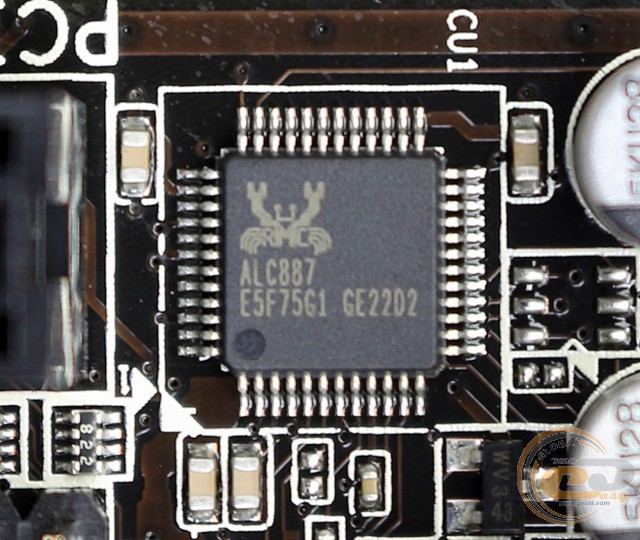

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

GIGABYTE GA-H81N-D2H

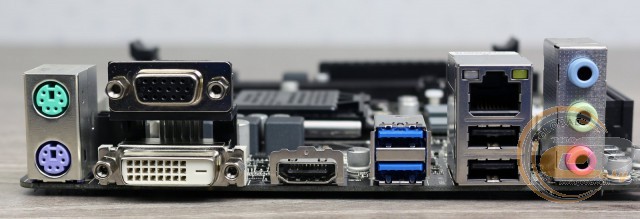

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 2 x PS/2 для подключения мышки и клавиатуры;
  • 3 x аудиопорта.

Отметим весьма удачную компоновку интерфейсной панели, особенно принимая во внимание доступную стоимость самой платы. Она включает в себя три видеовыхода, необходимое количество портов USB, а также возможность вывести порты COM и LPT при помощи соответствующих разъемов на печатной плате. Среди особенностей отметим лишь неудобное подключение многоканальной акустики, для чего необходимо использовать аудиовыходы на фронтальной панели.

GIGABYTE GA-H81N-D2H

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-H81N-D2H вполне стандартные для формата Mini-ITX. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как второй предназначен для системной вертушки.

UEFI BIOS

GIGABYTE GA-H81N-D2H

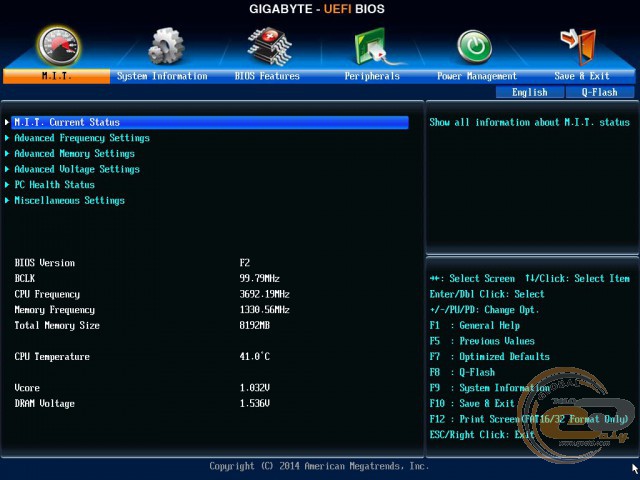

Тестируемая модель оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объемом более 3-х ТБ.

GIGABYTE GA-H81N-D2H

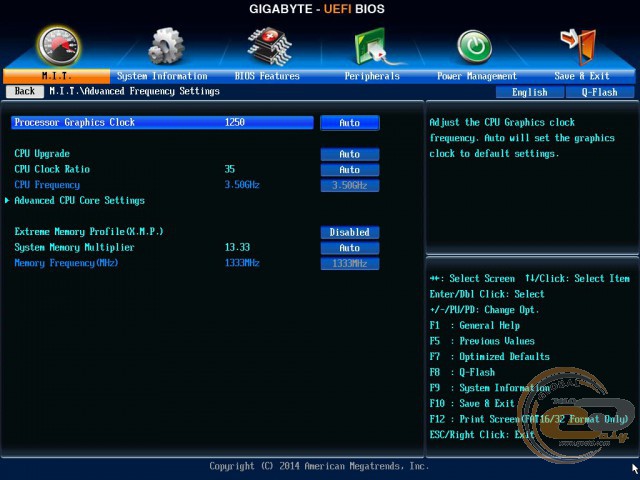

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

GIGABYTE GA-H81N-D2H

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 МГц до 1600 МГц.

GIGABYTE GA-H81N-D2H

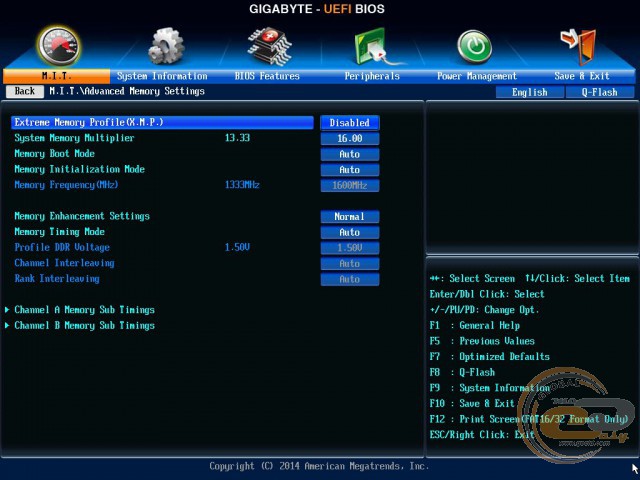

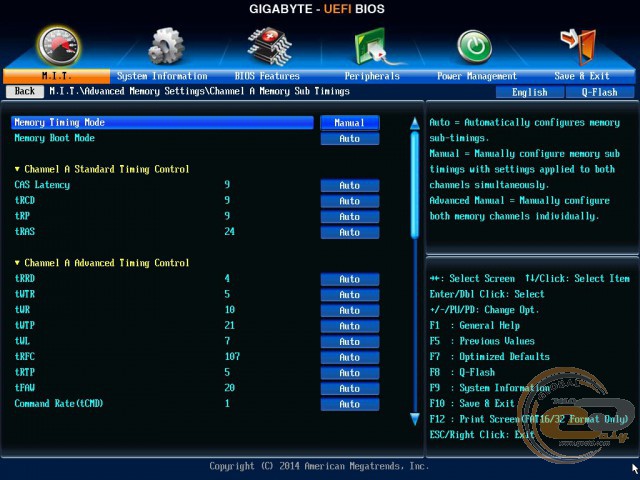

При необходимости в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

GIGABYTE GA-H81N-D2H

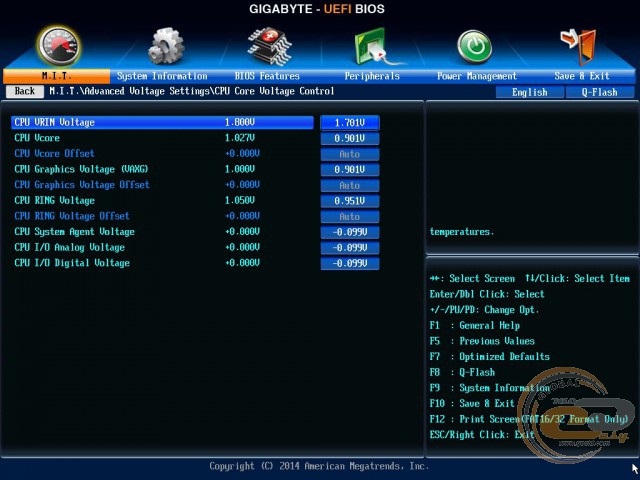

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

8 – MAX



Частота оперативной памяти

System Memory Multiplier

800 – 1600



Напряжение на процессоре

CPU Vcore

0,900 – 1,200

0,001

Профили автоматического разгона

CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц



Напряжение на оперативной памяти

DRAM Voltage

1,160 – 1,700

0,020

Напряжение на чипсете

PCH Core

0,955 – 1,150



0,005

Частота графического ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN Voltage

1,700 – 1,900

0,010

Напряжение на графическом ядре

CPU Graphics Voltage

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напряжение на системном агенте

CPU System Agent Voltage

-0,100 - +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001



PCH I/O

1,400 – 1,700

0,005

Объем выделяемой памяти для нужд графического ядра процессора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512



Тайминги оперативной памяти

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-H81N-D2H

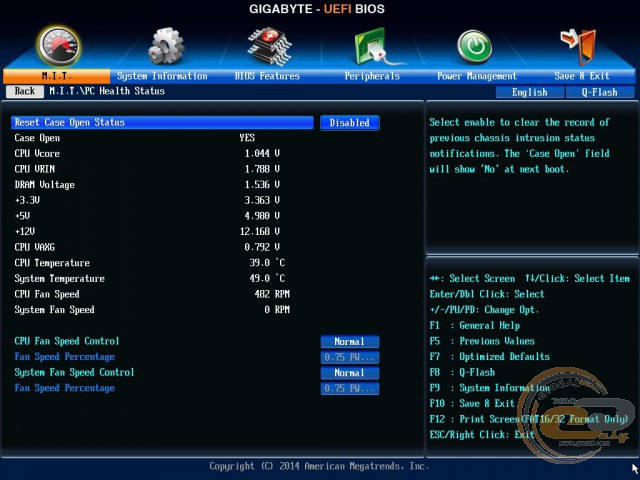

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, модулях оперативной памяти и на линиях питания +12В, +5В и +3,3В. Отдельно отметим возможность снятия скриншотов и поддержку русского языка.

Возможности разгона

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей «CPU Upgrade». Воспользовавшись ими, мы получили следующие результаты.

GIGABYTE GA-H81N-D2H

«CPU upgrade 4300 MHz»

GIGABYTE GA-H81N-D2H

«CPU upgrade 4500 MHz»

GIGABYTE GA-H81N-D2H

«CPU upgrade 4600 MHz»

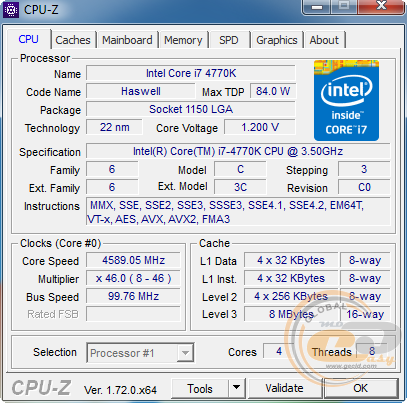

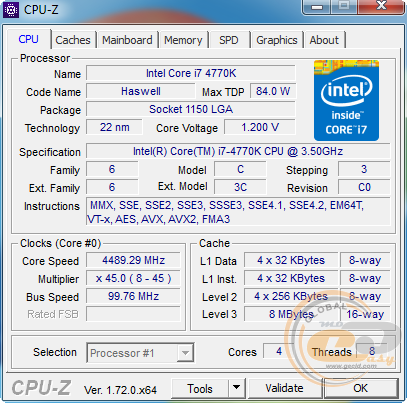

В итоге максимальную частоту процессора Intel Core i7-4770K удалось зафиксировать на уровне 4600 МГц при напряжении 1,200 В, что является просто отличным результатом для материнской платы, не позиционирующейся как оверклокерское решение.

GIGABYTE GA-H81N-D2H

По итогам ручного разгона, который осуществлялся путем увеличения множителя до «х46» и напряжения до 1,200 В, стабильная рабочая частота тестового процессора составила 4600 МГц. Отдельно отметим, что напряжение на процессоре можно поднять вручную только до уровня 1,2 В, чего может быть недостаточно при более высоком разгоне.

GIGABYTE GA-H81N-D2H

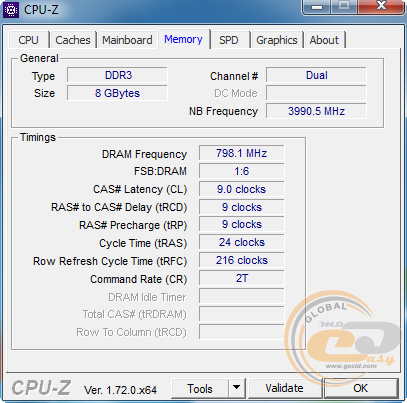

Максимальная скорость, на которой удалось запустить тестовые модули оперативной памяти, составила DDR3-1600 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-H81N-D2H использовалось следующее оборудование:

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

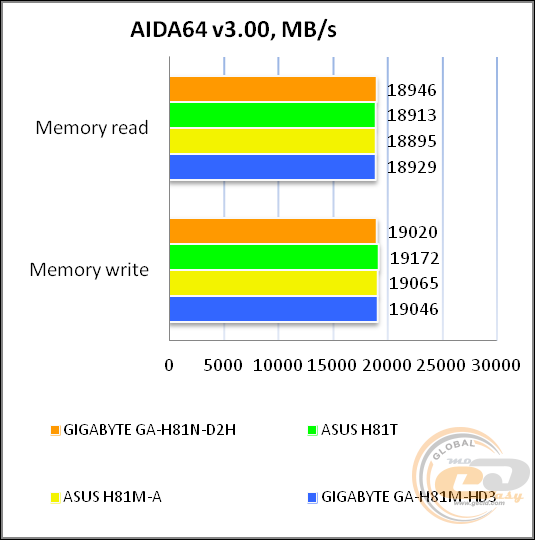

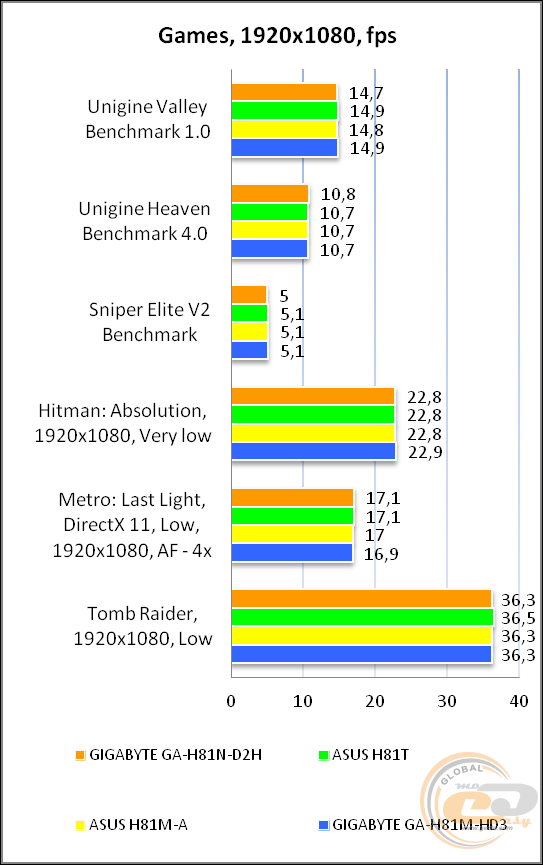

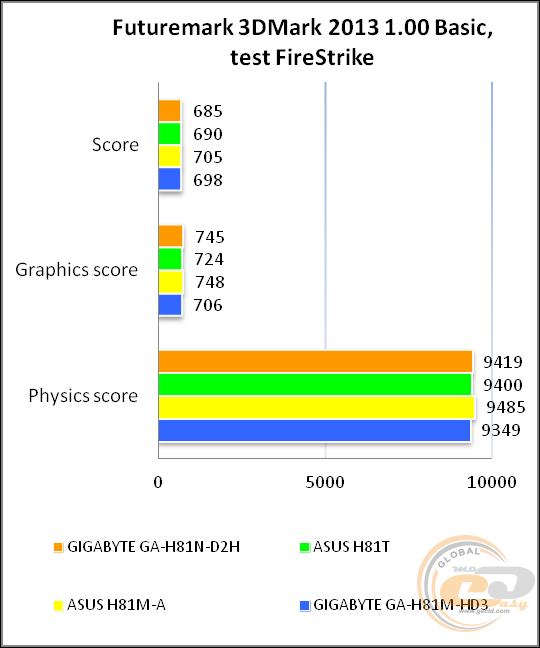

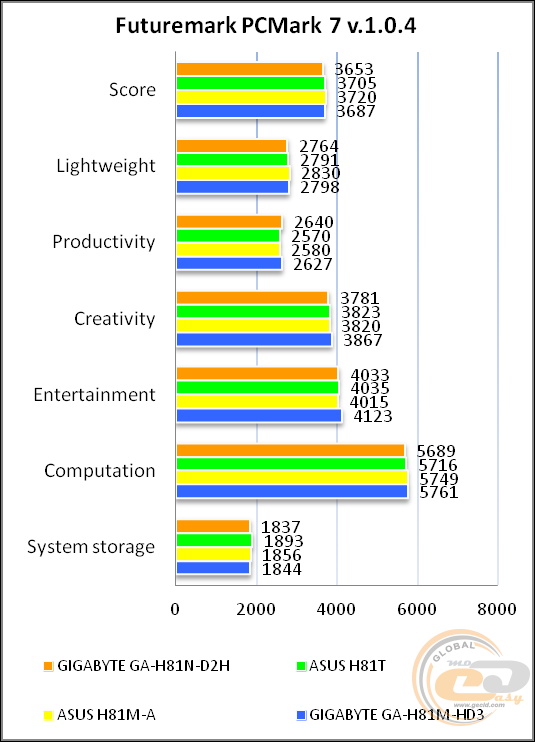

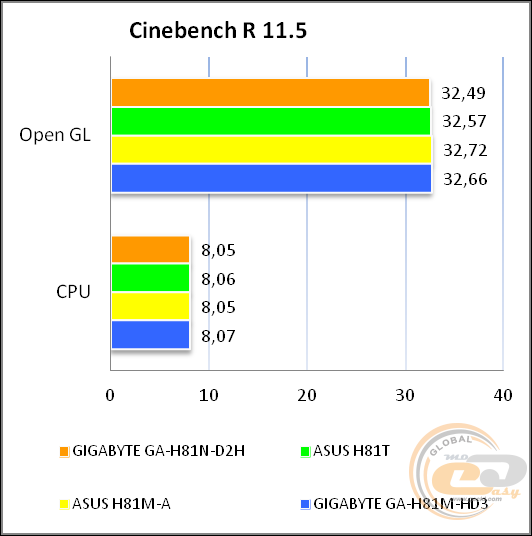

Результаты тестов

GIGABYTE GA-H81N-D2H

GIGABYTE GA-H81N-D2H

GIGABYTE GA-H81N-D2H

GIGABYTE GA-H81N-D2H

GIGABYTE GA-H81N-D2H

В процессе тестирования GIGABYTE GA-H81N-D2H показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе эффективных комплектующих и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.07, +0.01

Отлично

Уровень шума, дБ (А)

-85.5

Хорошо

Динамический диапазон, дБ (А)

85.5

Хорошо

Гармонические искажения, %

0.0038

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.9

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-86.4

Отлично

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.07, -0.02

Отлично

Уровень шума, дБ (А)

-91.6

Очень хорошо

Динамический диапазон, дБ (А)

91.6

Очень хорошо

Гармонические искажения, %

0.0032

Очень хорошо

Гармонические искажения + шум, дБ(A)

-80.0

Средне

Интермодуляционные искажения + шум, %

0.011

Очень хорошо

Взаимопроникновение каналов, дБ

-89.1

Отлично

Интермодуляции на 10 кГц, %

0.0097

Очень хорошо

Общая оценка



Очень хорошо

Возможностей предустановленной звуковой подсистемы на основе пускай и не флагманского, но весьма качественного кодека Realtek ALC887 вполне достаточно для мультимедийного ПК. Также напомним, что вы можете установить дискретную звуковую плату с интерфейсом PCI.

Выводы

По итогам нашего знакомства с материнской платой GIGABYTE GA-H81N-D2H, стоит отметить, что она является весьма интересным решением в своем классе компактных и доступных устройств. Принимая во внимание отсутствие слота расширения PCI Express x16 для установки видеокарты, ее ключевыми сферами применения, конечно же, являются офисная и мультимедийная. Для обоих случаев у новинки найдутся свои достоинства. Так, при сборке рабочей лошадки вам пригодятся порты COM и LPT, а также слот расширения PCI. А в пользу реализации на основе GIGABYTE GA-H81N-D2H компактной мультимедийной системы говорят ее габариты, наличие трех видеовыходов включая HDMI, а также поддержка современных интерфейсов USB 3.0 и SATA 6 Гбит/с.

Конечно же, не обошлось и без традиционных достоинств в виде надежной элементной базы, поддержке ряда фирменных технологий и высокого качества исполнения.

Что же касается особенностей, то помимо упомянутого выше отсутствия слота для видеокарты, стоит отметить неудобное подключение многоканальной акустики, а также наличие только двух DIMM-слотов для модулей оперативной памяти.

В итоге, по нашему мнению, материнская плата GIGABYTE GA-H81N-D2H получилась достаточно универсальным и доступным решением, которое отлично подойдет для сборки компактной системы начального уровня, не ориентированной на игры.

Достоинства:

  • концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
  • поддержка портов USB 3.0 и SATA 6 Гбит/с;
  • хорошая компоновка интерфейсной панели;
  • поддержка интерфейсов COM, LPT и PS/2;
  • поддержка ряда фирменных технологий и утилит.
  • доступная стоимость.

Особенности:

  • отсутствие слота расширения PCI Express x16;
  • неудобное подключение многоканальной акустики.
