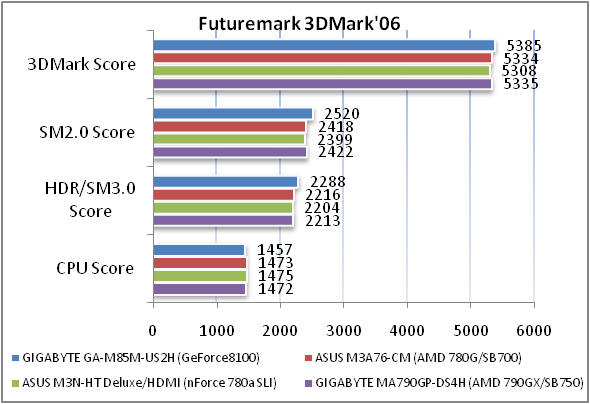

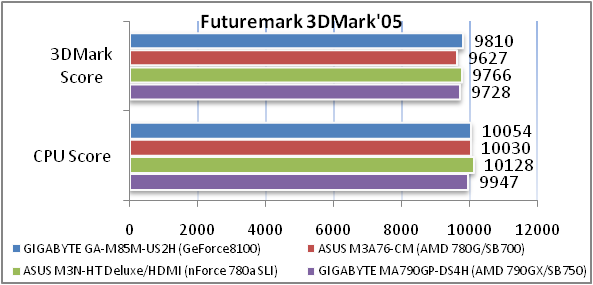

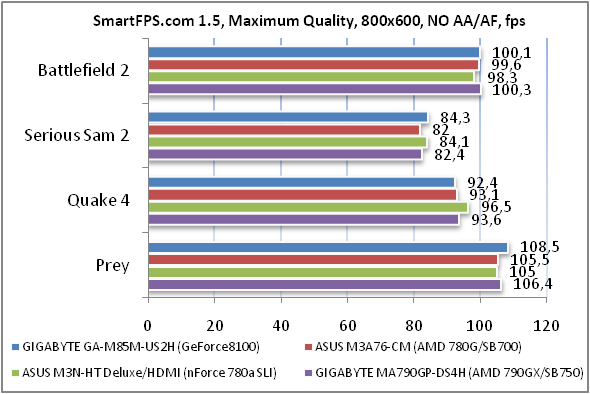

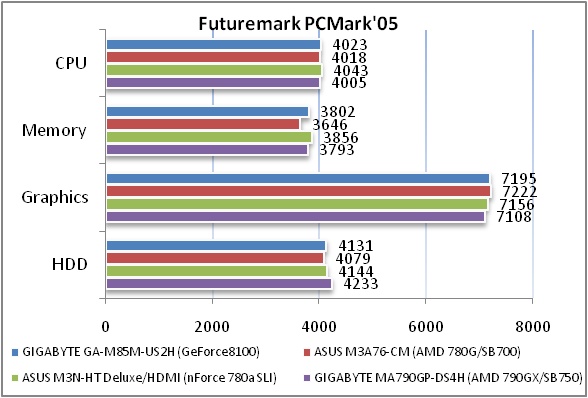

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

GIGABYTE GA-M85M-US2H

Итак, подзаголовок у статьи достаточно интригующий. Не будем тянуть театральную паузу, и делать лирические отступления – сразу же переходим к сути. Дело в том, что в нашу тестовую лабораторию попала одна интересная материнская плата - GIGABYTE GA-M85M-US2H. И, посмотрев на цену и изучив спецификацию, нам сразу же стало любопытно – а не новый ли это лидер в бюджетном секторе? Что нас натолкнуло на этот вопрос, а, также, ответ на него мы постараемся изложить в данном обзоре.

Внешний вид, комплектация, спецификация

GIGABYTE GA-M85M-US2H

Поставляется плата в картонной коробке средних размеров. Она, как и все платы данного производителя, очень красиво украшена различными надписями и логотипами. И сразу же отмечаем то, что привлекло наше внимание - это логотип технологии Ultra Durable 3. Несмотря на то, что плата позиционируется как бюджетный продукт, т.е. недорогой, она выполнена по передовой технологии, как и High-End продукты компании GIGABYTE. Это уже первый «плюс» к репутации, который заработала GIGABYTE GA-M85M-US2H даже не будучи извлеченной из коробки.

GIGABYTE GA-M85M-US2H

На обратной стороне упаковки более подробно описывается технология Ultra Durable 3, а, также, рекламируются другие полезные функции материнской платы, такие как наличие выхода HDMI и технологии Easy Energy Saver. Эти и другие особенности платы мы рассмотрим немного позже.

GIGABYTE GA-M85M-US2H

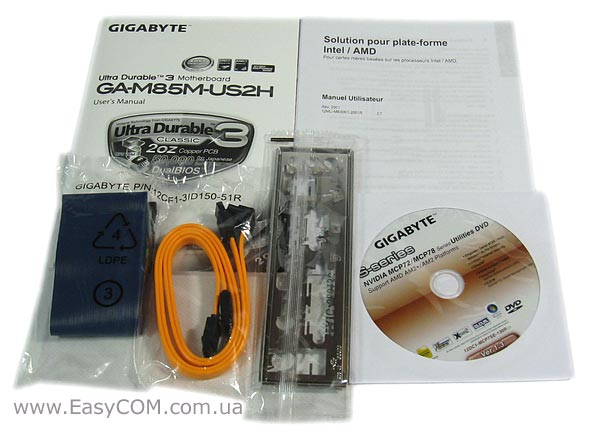

Комплектация у материнской платы GIGABYTE GA-M85M-US2H, к сожалению, похвалы не заслужила. В коробке присутствовали:

  • инструкция пользователя и плакат быстрой установки;
  • 2 кабеля SATA;
  • 1 кабель IDE UDMA 66/100/133;
  • 1 кабель FDD;
  • заглушка на заднюю панель корпуса;
  • диск с ПО и драйверами.

Весьма скромная комплектация, но не стоит забывать, что это бюджетный продукт. Хотя наклеечку на корпус можно было бы и положить, вещь копеечная, а владельцу было бы приятно.

Спецификация

Модель

GIGABYTE GA-M85M-US2H

Поддерживаемые процессоры

Socket AM3 / AM2+ / AM2: AMD Phenom II X3 / AMD Phenom II X4 / AMD Phenom FX/ AMD Phenom / AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron

Чипсет

NVIDIA GeForce 8200

Частота системной шины HyperTransport, МТ/с

5200 для процессоров AM2+ и AM3,
2000/1600 для процессоров AM2

Тип поддерживаемой памяти

2 x DIMM, до 8 ГБ, DDR2 1066/800/667 MГц

Слоты расширения

2 x PCI
1 x PCI Express x16 слот поддерживающий технологию NVIDIA Hybrid SLI (слот PCI Express x16 соответствует PCI Express 2.0)
1 x PCI Express x1

Технология NVIDIA Hybrid SLI

Поддерживается GeForce Boost и Hybrid Power

Дисковая подсистема

NVIDIA GeForce 8200:
- 6 x SATA 3Гб/с
- 1 x UltraDMA 133/100/66 до 2 PATA устройств
Поддержка SATA RAID 0, 1, 10, 5 и JBOD

Поддержка LAN

Гигабитный LAN контроллер Realtek 8211CL

Звуковая подсистема

8-канальный аудио кодек Realtek ALC 888

IEEE 1394

отсутствует

USB

10 USB2.0/1.1 портов (4 на задней панели)

Внешние порты I/O

1 x PS/2 порт клавиатура или мышь (комбинированный)
1 x LPT порт
1 x HDMI порт
1 x D-Sub порт
1 x DVI порт
1 x Coaxial S/PDIF выход
1 x LAN (RJ45) порт
4 x USB 2.0/1.1 порта
8-канальный звуковой порт

Внутренние порты I/O

24-контактный ATX
4-контактный разъем питания ATX 12V
1 x CD in
1 х Разъем для вентилятора CPU
1 x FDD
1 x IDE
1 x LPT
1 х разъём для подключения вентилятора
1 x COM порт
3 x USB 2.0/1.1
6 x SATA 3ГБ/с
Разъем для передней панели

BIOS

2 x 8 Мбит AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b 2.0, SM BIOS 2.3, ACPI 1.0b
Поддержка технологии DualBIOS

Размеры, мм

244 х 220 (microATX)

Контроль за состоянием системы

  • Контроль скорости вращения CPU вентилятора
  • Определение температуры CPU / Системы
  • Предупреждение о неисправности CPU/System вентиляторов

Другие особенности

  • @BIOS
  • Поддержка Download Center
  • Q-Flash
  • Поддержка EasyTune
  • Virtual Dual BIOS
  • Xpress Install
  • Xpress Recovery 2
  • EasyTune
  • Easy Energy Saver

Сайт производителя

http://www.gigabyte.ru/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Все цены на GIGABYTE GA-M85M-US2H

Ознакомившись со спецификацией, мы поставили еще один «плюсик» в пользу тестируемой материнской платы. Посудите сами, она поддерживает все современные процессоры AMD, память стандарта DDR2 с частотой до 1066 МГц, стандарт PCI-e x16 2.0 для установки самых современных видеокарт, технологию NVIDIA Hybrid SLI в лице режимов GeForce Boost и Hybrid Power (подробней об этой технологии читайте тут). Кроме того, на плате распаяны все порты для вывода изображения: D-Sub, DVI и HDMI, что делает ее универсальной в плане подключения монитора. Наличие распаянного LPT-порта и выносного COM-порта обрадует владельцев старых устройств, таких как принтеры или факсы. Завершает приятную глазу картину поддержка RAID-массивов всевозможных конфигураций. Единственное, чего не хватает в GIGABYTE GA-M85M-US2H, так это поддержки IEEE1394a и объединения двух видеокарт по технологии NVIDIA SLI. Но и так для бюджетной материнской платы весьма неплохой арсенал возможностей.

GIGABYTE GA-M85M-US2H

GIGABYTE GA-M85M-US2H

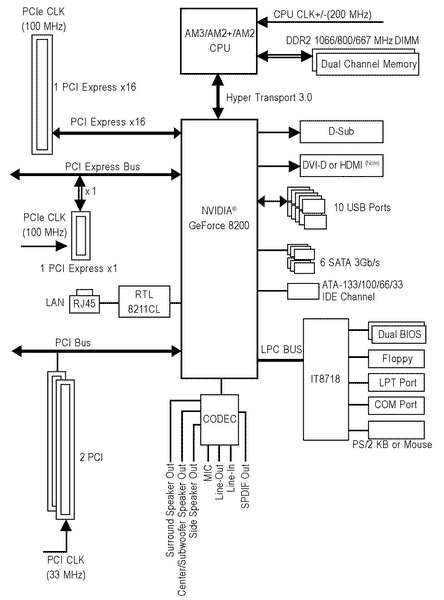

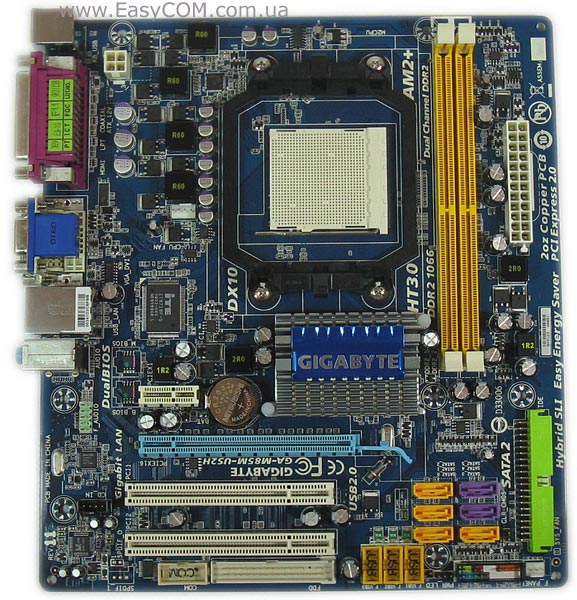

Материнская плата GIGABYTE GA-M85M-US2H выполнена в форм-факторе microATX. Набор логики NVIDIA GeForce 8200 совмещает в себе функции и северного и южного мостов, поэтому мы видим только один радиатор, накрывающий центральную микросхему. Радиаторы на подсистеме питания процессора, традиционно для бюджетных продуктов, отсутствуют. Начинаем искать огрехи в компоновке. Набор логики расположен весьма удачно, так как в настоящее время разъем PCI-e x1 редко используется, то радиатор вряд ли будет мешать установке плат расширения. Также очень удобно расположены разъемы питания материнской платы: сверху слева 4-контактный ATX12V и на правой стороне 24-контактный ATX. Подключенные в них кабели не должны создавать помех внутри системного блока.

GIGABYTE GA-M85M-US2H

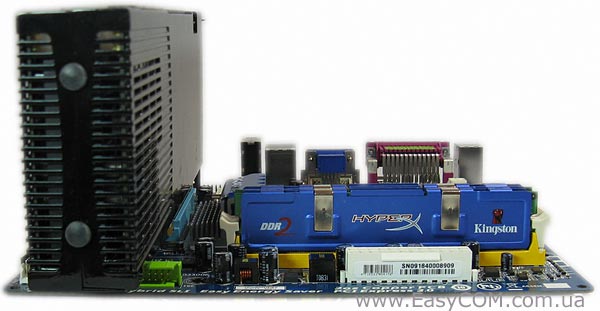

Установка длинной видеокарты никоим образом не затруднит доступ к оперативной памяти – защелки открываются свободно. Также, благодаря тому, что IDE разъем повернут параллельно плоскости платы, подключенный к нему шлейф не будет создавать помех видеокарте, но подключать его лучше заранее.

GIGABYTE GA-M85M-US2H

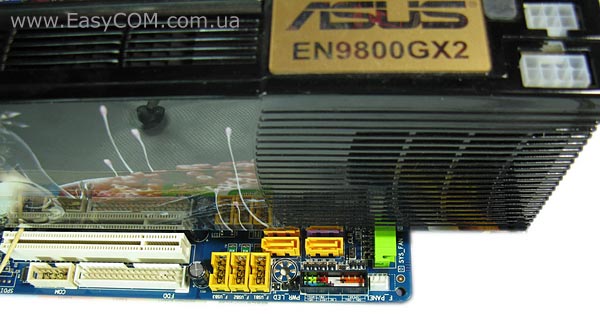

Однако установка видеокарты с габаритной системой охлаждения может перекрыть доступ к портам SATA. В нашем случае перекрытыми оказались аж четыре порта. Также вам следует учесть, что ввиду ограничений набора логики, SATA-порты под номерами SATA2_4 и SATA2_5 (они обозначены фиолетовым цветом) могут работать только в режиме AHCI/RAID. Режим работы остальных портов переключается из меню BIOS.

GIGABYTE GA-M85M-US2H

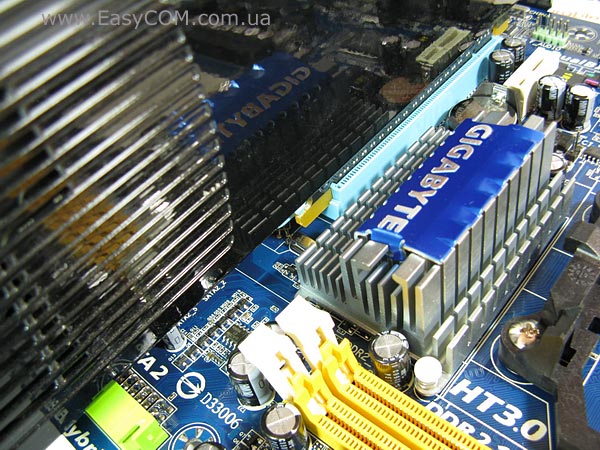

Еще мы столкнулись с проблемой извлечения габаритной видеокарты. Защелка слота PCI-e x16 расположена снизу, и доступ к ней получить весьма не просто. Даже на открытом стенде нам пришлось использовать тонкую отвертку.

GIGABYTE GA-M85M-US2H

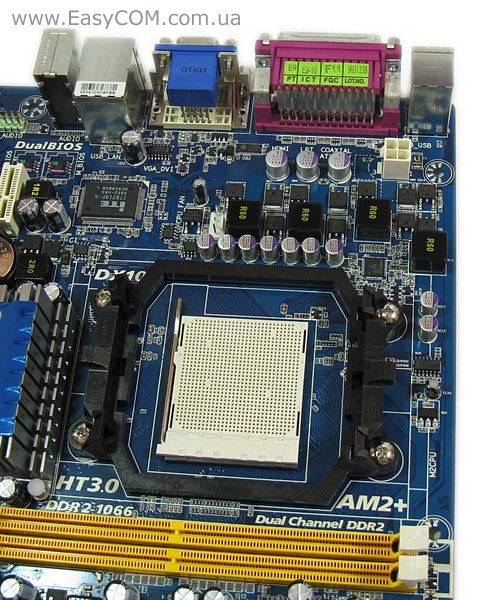

Узел питания процессора выполнен из высококачественных элементов, как и предполагается технологией Ultra Durable 3. Стабилизатор питания выполнен по формуле 3+1: три фазы для питания процессора и одна отдельная фаза для питания встроенного в процессор контроллера памяти.

GIGABYTE GA-M85M-US2H

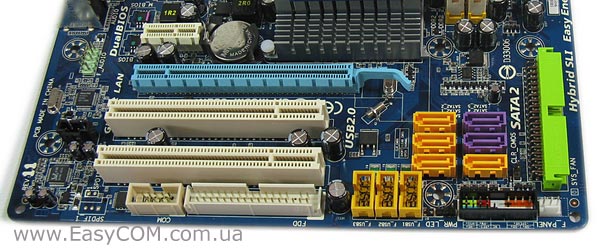

В нижнем правом углу материнской платы расположены разъемы для подключения накопителей IDE и SATA, а, также, три разъема для подключения дополнительных шести USB-портов. Жаль, что выносной планки для них в комплекте нет. Как уже отмечалось, порты SATA расположены не слишком удачно и могут быть заблокированы габаритной видеокартой. Слоты расширения расположены грамотно – двухслотовая видеокарта перекроет один из двух слотов PCI, а не единственный слот PCI-e x1. Поскольку видеокарта устанавливается всего одна, то габариты ее системы охлаждения ничем не ограничиваются, разве что здравым смыслом.

Немного левее от слотов расширения распаяна микросхема сетевого контроллера Realtek RTL8211CL. Надпись большими белыми буквами гласит, что он поддерживает передачу данных со скоростью до 1 Гбит/с.

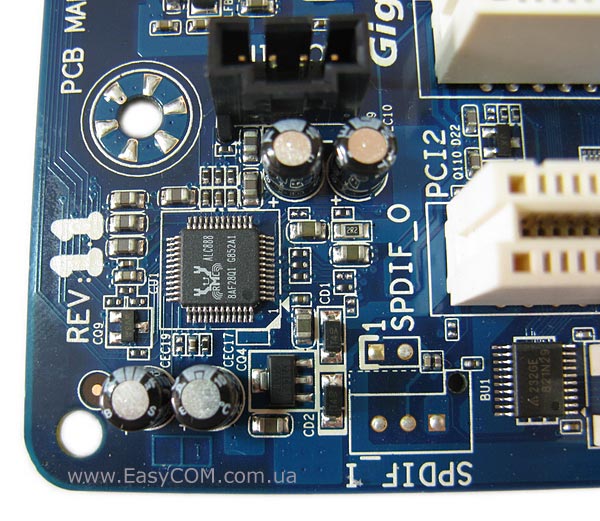

Немного ниже него расположен уже хорошо нам знакомый звуковой кодек Realtek ALC888. Качество реализации его звукового тракта мы обязательно проверим, тем более что есть с чем сравнивать. Обратите внимание, что посадочное место для разъема S/PDIF пустое, следовательно вывести звуковой поток для микширования непосредственно с материнской платы не получится.

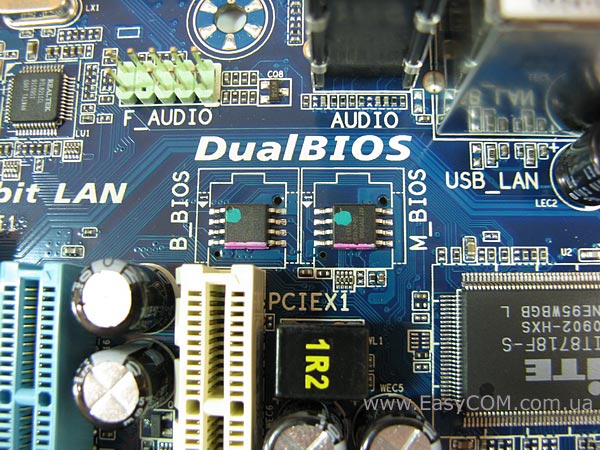

Уже даже для бюджетного сектора материнских плат от компании GIGABYTE стало обязательным пунктом наличие двух микросхем BIOS и поддержка функции Dual BIOS. Напомним, что данная технология позволяет легко восстановить настройки или версию прошивки основного BIOS.

GIGABYTE GA-M85M-US2H

Система охлаждения материнской платы GIGABYTE GA-M85M-US2H представляет собой один алюминиевый игольчатый радиатор. Он полностью накрывает собой набор системной логики. Фиксируется с помощью пластиковых клипс.

GIGABYTE GA-M85M-US2H

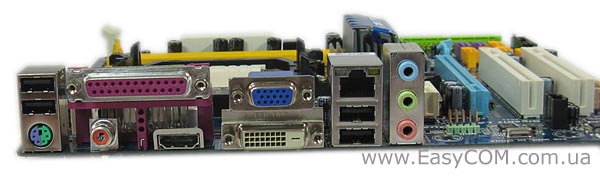

На заднюю панель выведены следующие разъемы:

  • 1 x PS/2 порт клавиатура или мышь (комбинированный);
  • 1 x LPT порт;
  • 1 x HDMI порт;
  • 1 x D-Sub порт;
  • 1 x DVI порт;
  • 1 x Coaxial S/PDIF выход;
  • 1 x LAN (RJ45) порт;
  • 4 x USB 2.0/1.1 порта;
  • 6-канальный звуковой порт.

Как мы уже успели отметить, одним из преимуществ данной материнской платы является наличие на задней панели всех трех типов разъемов для подключения монитора.

GIGABYTE GA-M85M-US2H

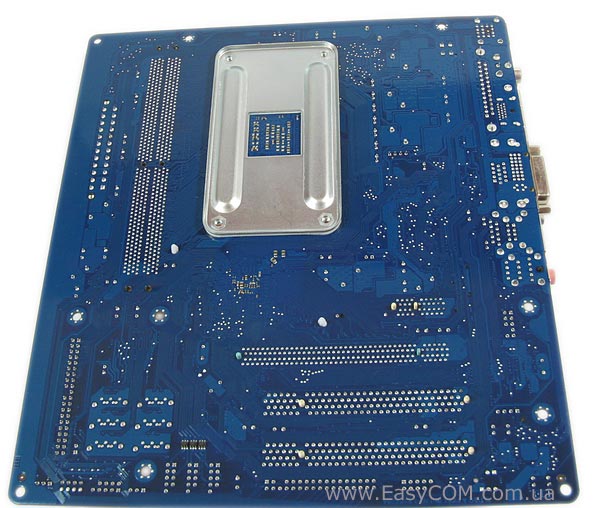

На обратной стороне платы нет ничего необычного.

Перейдем к рассмотрению BIOS GIGABYTE GA-M85M-US2H

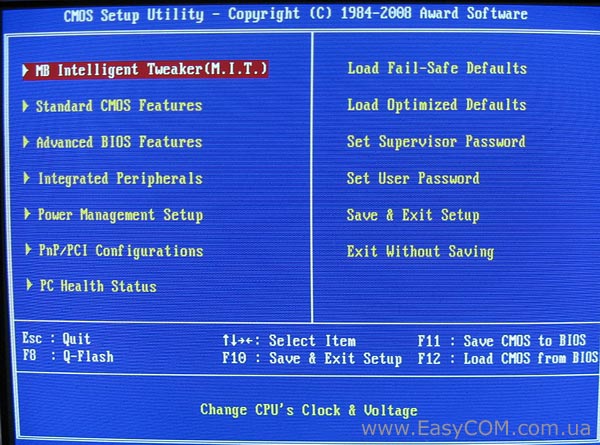

В данной модели, как и во всех остальных от компании GIGABYTE, используется BIOS от Award.

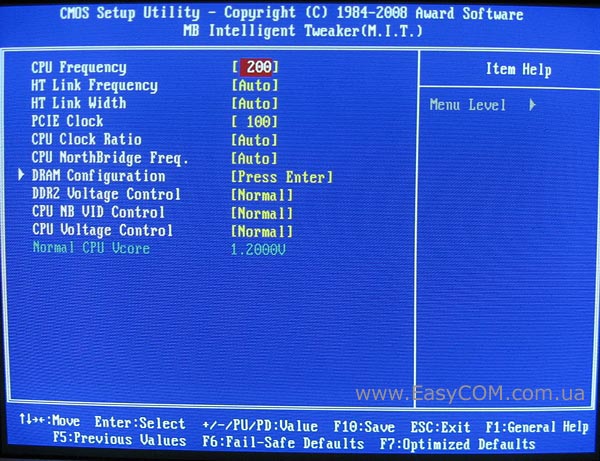

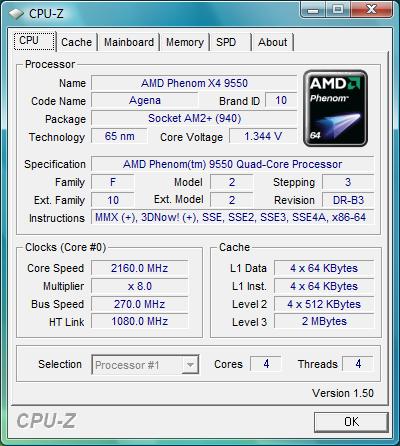

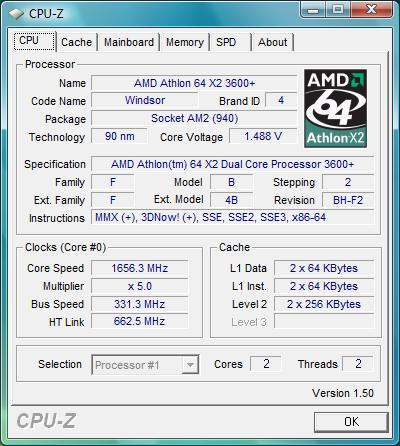

Первым в списке появляется фирменное меню для материнских плат от GIGABYTE, называемое «MB Intelligent Tweaker (M.I.T)». Данное меню имеет несколько сокращенный набор настроек для разгона системы, однако основные параметры работы системы контролировать все же можно.

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet

Virtualization





Процессорный множитель

CPU Clock Ratio

5-max

1

0,5 для Phenom

Множитель северного моста

CPU NorthBridge Freq.

5-20

1

Напряжение на контроллере памяти

Memory Controller Volt.

-0.0125 - -0.3

0.0125 В

Частота системной шины

CPU Fraquency

200 - 600

1 МГц

Частота шины PCI-e

PCIE Clock

90 - 200

1 МГц

Разрядность шины HyperTransport

HT Link Width

8, 16 бит



Частота шины HyperTransport

HT Link Frequency

200 - 1800

200 МГц

Множитель ОЗУ

Memory Clock

x2.00, x2.66, x3.33, x4.00, x5.33



Напряжение на процессоре

CPU Voltage Control

-0.6 - +0.6

0.025 В

Напряжение на модулях памяти

DDR2 Voltage Control

+0.1 - +0.6

0.1 В

Напряжение на северном мосте

CPU ND Vid Control

-0.6 - +0.6

0.025 В

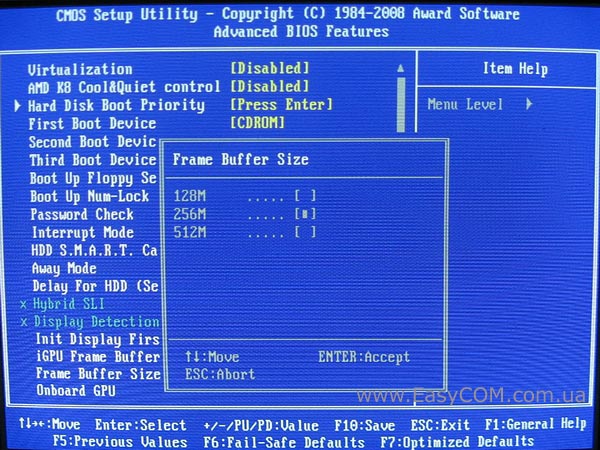

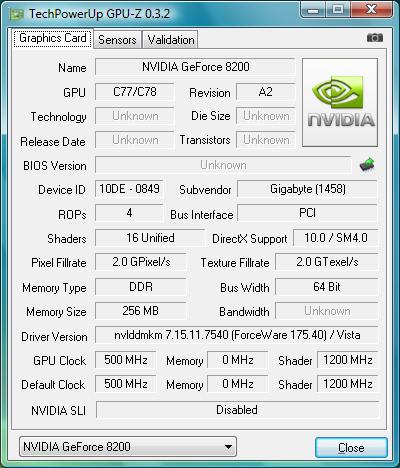

В меню «Advanced BIOS Features» можно выбрать объем выделяемой для встроенного графического адаптера оперативной памяти. Возможны значения 128, 256 и 512 МБ.

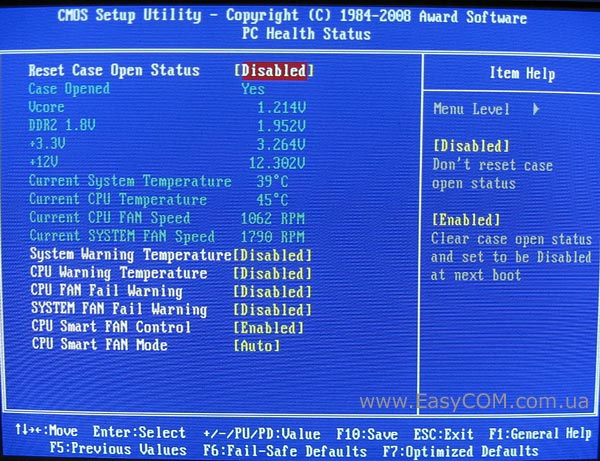

В разделе «PC Health Status» мы можем наблюдать достаточно подробную информацию о параметрах системы. Кроме этого, в данном меню есть возможность управлять скоростью вращения процессорного вентилятора. К сожалению, управлять корпусным вентилятором материнская плата не умеет.
