Обзор материнской платы GIGABYTE GA-MA770T-UD3P

Память стандарта DDR3 появилась относительно давно, но компания AMD не сразу выпустила процессоры под Socket AM3, которые имеют соответствующий встроенный контроллер. Производитель решил не спешить с внедрением достаточно дорогой по тем временам оперативно памяти, которая, к тому же, не обеспечивала заметного прироста производительности. Ситуация изменилась с выходом у конкурента процессоров Intel Core i7, которые имеют встроенный контроллер памяти, работающий только с DDR3, что заметно ускорило распространение и удешевление нового типа памяти. И вот относительно недавно мир увидел новые процессоры AMD с поддержкой памяти DDR3. Для обеспечения их полноценной поддержкой стали появляться и материнские платы c процессорным разъемом Socket AM3, но первая волна подобных решений имела достаточно высокую стоимость. Сейчас же на рынке представлены как «топовые», так и массовые модели плат, работающих с оперативной памятью стандарта DDR3. С одним из таких доступных решений под процессоры AMD Socket AM3 мы сегодня и познакомимся.

Материнская плата GIGABYTE GA-MA770T-UD3P основана на чипсете AMD 770 с южным мостом AMD SB710 и рассчитана на совместную работу с изготавливаемыми по 45-нм техпроцессу процессорами AMD Phenom II X4/X3/X2 и Athlon II X2 в исполнении Socket AM3 с уровнем TDP вплоть до 140 Вт. Эта плата создана с применением передовой технологии Ultra Durable 3 Classic, которая подразумевает принципиально новый подход к изготовлению печатных плат. Суть технологии в том, что удельный вес меди в каждом слое увеличен в два раза. Это уменьшает сопротивление и нагрев самих проводников, а также позволяет эффективнее отводить тепло от наиболее нагретых участков и распределять его по всей системной плате. Утверждается, что при интенсивных нагрузках материнские платы с технологией Ultra Durable 3 Classic будут более прохладными, чем обычные системные платы, а также более стабильными в условиях разгона.

GIGABYTE GA-MA770T-UD3P

Спецификация материнской платы GIGABYTE GA-MA770T-UD3P:

Производитель

GIGABYTE

Модель

GA-MA770T-UD3P

Чипсет

AMD 770 / SB710

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Phenom II X4 processor / AMD Phenom II X3 / AMD Phenom II X2 / AMD Athlon II X2

Системная шина, МГц

HyperTransport 3.0 поддерживающая 5200/2000 МТ/с

Используемая память

DDR3 1666(OC)/1333/1066 MГц ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

1 x PCI Express 2.0 x16
4 x PCI Express x1
2 x PCI

Дисковая подсистема

6 x SATA 3.0 Гб/с, RAID 0, 1 и 0+1
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN контроллер Realtek 8111DL

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC888

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов
1 х подключение вентилятора северного моста
1 х разъем питания для вентилятора

Внешние порты I/O

1 x COM
1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x RJ45 LAN
1 x SPDIF выход (коаксиальный)
1 х SPDIF выход (оптический)
2 x IEEE 1394a
6 аудио разъемов для подключения 8-канального звука
8 x USB 2.0/1.1

Внутренние порты I/O

1 x CD in
1 x COM
1 x FDD
1 x IEEE 1394a
1 x LPT
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
6 x SATA 3.0 Гб/с
Разъем системной панели

BIOS

2 x 8Мбит ПЗУ
Лицензионный AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка технологии DualBIOS

Фирменные технологии

- @BIOS
- Download Center
- Q-Flash
- EasyTune
- Virtual Dual BIOS
- Xpress Install
- Xpress Recovery 2
- Easy Energy Saver

Комплектация

Руководство пользователя;
2 x SATA кабеля;
1 x UltraDMA 133/100/66 кабель;
1 x FDD кабель;
Планка задней панели;
DVD с драйверами.

Форм-фактор Размеры, мм

ATX 12"x 8,3"
305 x 210

Сайт производителя

http://www.gigabyte.com/

Новый BIOS и драйверы можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-MA770T-UD3P

GIGABYTE GA-MA770T-UD3P

Материнская плата GIGABYTE GA-MA770T-UD3P к нам на тестирование попала без упаковки и комплектации - в скромной картонной белой коробочке и с диском (с драйверами и утилитами). Официальные источники немного приподняли завесу тайны, указав, что в комплекте с платой обязательно будет идти:

  • Руководство пользователя;
  • 2 x SATA-кабеля;
  • 1 x UltraDMA 133/100/66 кабель;
  • Заглушка задней панели IO Shield;
  • Диск с драйверами и утилитами.

Довольно скромный комплект поставки, отсутствуют переходники для питания SATA-устройств, шлейф FDD, да и для 6 портов SATA можно было положить хотя бы 4 кабеля. Подобный комплект поставки говорит о том, что продукт не является «топовым», а значит имеет более доступную стоимость.

GIGABYTE GA-MA770T-UD3P

Материнская плата GIGABYTE GA-MA770T-UD3P по внешнему виду очень сильно напоминает рассмотренную нами ранее GIGABYTE GA-MA770-UD3. Плата выполнена на текстолите «фирменного» синего цвета, компоненты расположены достаточно плотно, а пайка нареканий не вызывает. Возле крепления процессорного кулера указано, что на плате находится процессорный разъем Socket AM3 и реализована поддержка шины Hiper Transport 3.0. Это говорит нам о том, что плата работает с модулями памяти типа DDR3, для которых распаяны четыре 240-контактных разъема DIMM. Максимальный объем оперативной памяти, который можно установить на материнскую плату составляет 16 ГБ, чего более чем достаточно для работы. Разъемы для подключений смещены к краям платы, но и здесь имеются недостатки – 8-контактный разъем питания ATX12V распаян не совсем удачно ближе к центру текстолита. Для установки плат расширения GIGABYTE GA-MA770T-UD3P оборудована достаточно современно четырьмя разъемами PCI Express x1 и двумя разъемами PCI.  Отметим, что второй разъем PCI Express x1 будет перекрываться двухслотовой видеокартой, но это незначительный изъян, ведь таких разъемов четыре - было бы что в них устанавливать.

GIGABYTE GA-MA770T-UD3P

Все-таки недаром эта материнская плата по внешнему виду почти такая же как GIGABYTE GA-MA770-UD3. Недостатки расположения элементов на плате повторяются один в один - при установке длинной двухслотовой видеокарты перекрывается разъем IDE и под радиатор видеокарты попадает радиатор южного моста. Также под видеокартой оказывается защелка разъема PCI Express x16 и снятие видеокарты вызывает некоторое неудобства. Ну почему не учтены прошлые ошибки?

GIGABYTE GA-MA770T-UD3P

Система охлаждения пассивная, очень простая и состоит всего из двух алюминиевых радиаторов. На северном мосте AMD 770 установлен относительно небольшой радиатор. При работе в номинальном режиме он был достаточно теплым, а при разгоне стал горячим. Поэтому хорошая вентиляция в корпусе жизненно необходима, особенно если вы энтузиаст. На южном мосту SB710 стоит крохотный низкопрофильный радиатор, высота ребер которого составляет всего 2-3 мм. При тестировании он был ощутимо теплым.

GIGABYTE GA-MA770T-UD3P

Стабилизатор питания процессора выполнен по схеме 4+1 фаза, где четыре фазы используются для питания ядра процессора, а дополнительная фаза питает контроллер памяти. Стоит отметить, что на этой плате на каждую фазу стабилизатора питания установлено удвоенное количество силовых транзисторов и фильтрующих дросселей. Такой схемы хватит для питания новых многоядерных современных процессоров. Схемы питания чипсетов и модулей памяти выполнены отдельными однофазными стабилизаторами, но, учитывая их относительно небольшое энергопотребление, этого более чем достаточно.

GIGABYTE GA-MA770T-UD3P

Дисковая подсистема интегрирована в южный мост SB710 и состоит из шести портов SATA II, с возможностью организации RAID-массивов уровней 0, 1 и 0+1, а также интерфейса UltraDMA 133/100/66 для подключения двух PATA устройств. Для подключения периферии используется 12 портов USB, из которых 8 выведены на заднюю панель, а остальные разведены на плате. Также реализован разъем для подключения FDD-привода и, при помощи специальных модулей, можно вывести на заднюю панель корпуса порты LPT и COM.

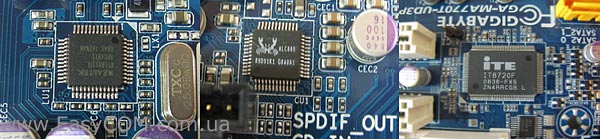

За сетевые соединения отвечает гигабитный LAN-контроллер Realtek 8111DL. Интегрированная звуковая подсистема основана на HD-кодеке 8-канального звука Realtek ALC888, который показывает довольно хорошие результаты при тестировании среди встроенных решений. Мониторинг системы, обслуживание портов COM, LPT и интерфейс FDD привычно размещены в микросхеме IT8720F.

GIGABYTE GA-MA770T-UD3P

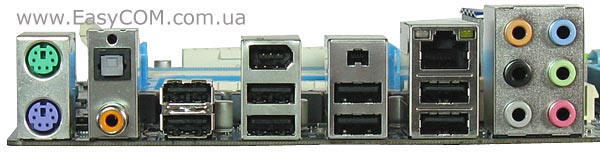

На заднюю панель материнской платы GIGABYTE GA-MA770T-UD3P выведены следующие порты:

  • два PS/2 для клавиатуры или мыши;
  • оптический и коаксиальный S/PDIF;
  • восемь разъемов USB;
  • 2 разъема IEEE 1394a;
  • разъем RJ45 для сетевых соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.

BIOS

BIOS материнской платы GIGABYTE GA-MA770T-UD3P основывается на коде компании AWARD. Настройки, необходимые для разгона системы находятся в самой первой вкладке «MB Intelligent Tweaker(M.I.T.)»:

Здесь можно вручную выставить множители процессора и шины HyperTransport, изменить частоту FSB и шины PCI Express, скорость шины HyperTransport, частоту памяти относительно FSB, тайминги и подтайминги памяти, а также увеличить или уменьшить напряжения почти на всех компонентах. Опасные для компонентов значения BIOS подсвечивает красным цветом. Также стоит отметить, что все значения можно поставить в режим «Auto» чтобы система сама подобрала оптимальные варианты напряжений и частот. Некоторые настройки, например, тайминги (задержки) оперативной памяти, сведены в отдельные подразделы.

Для удобства и наглядности все настраиваемые параметры мы собрали в таблицу.

Параметр

Название меню

Диапазон

Шаг

Подстройка частоты отдельных ядер

Advanced Clock Calibration

от -12% до +12%

2%

Процессорный множитель

CPU Clock Ratio

x5 - x35

0,5

Частота контроллера памяти

CPU NortnBridge Freq

x5 - x20

1

Частота системной шины

CPU Frequency

200 - 500 МГц

1

Частота шины PCI Express

PCIE Clock

100 - 200 МГц

1

Разрядность HyperTransport

HT Link Width

8, 16



Частота шины HyperTransport

HT Link Frequency

200 – 2600 МГц

200 МГц

Делитель для памяти

Memory Clock

4,00 / 5,33 / 6,66 / 8,00



Тайминги памяти

CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge, , TwTr, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS





Двуканальный режим работы контроллеров памяти процессоров Phenom

DCTs Mode

Ganged – совместно 1x128 бит
Unganged - раздельно 2x64 бит



Напряжение на встроенном контроллере памяти

CPU NB VID Control

От -0,6 В до +0,6 В

0,025 В

Напряжение на процессоре

CPU Voltage Control

От -0,6 В до +0,6 В

0,025 В

Напряжение на памяти

DRAM Voltage Control

1,5 - 2,38 В

0,02 В



DDR VTT Voltage Control

0.9 - 1,3 В

0,025 В

Напряжение на северном мосте

NorthBridge Volt Control

1,1 – 1,8 В

0,02 В

Напряжение на южном мосте

SB/HT Volt Control

1,2 – 1,58 В

0,02 В

Напряжение шины PCI Express

NB PCIE Voltage Control

1,8 - 2,2 В

0,02 В

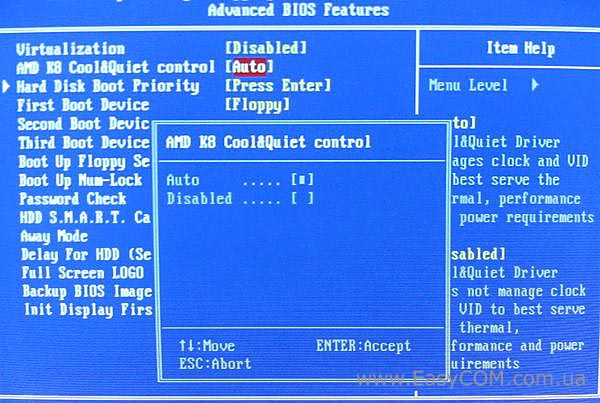

На вкладке «Advanced BIOS Features» можно включить или выключить технологию AMD K8 Cool@Quiet, выбрать жесткий диск, с которого будет производиться загрузка, а также указать порядок опроса устройств для загрузки ОС.

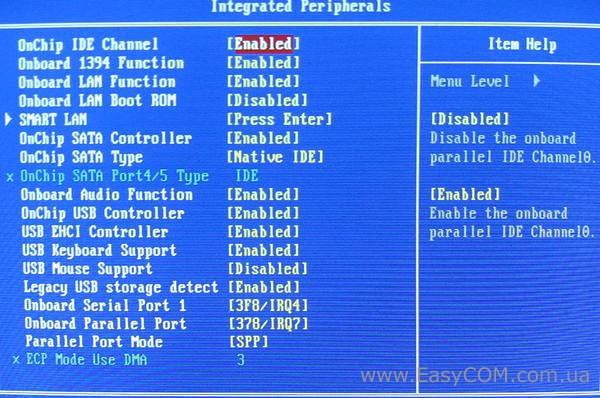

Вкладка «Integrated Peripherals» служит для включения-отключения реализованных на плате устройств: канала IDE, портов IEEE 1394a, LPT и COM, контроллеров LAN, SATA, Audio и USB.

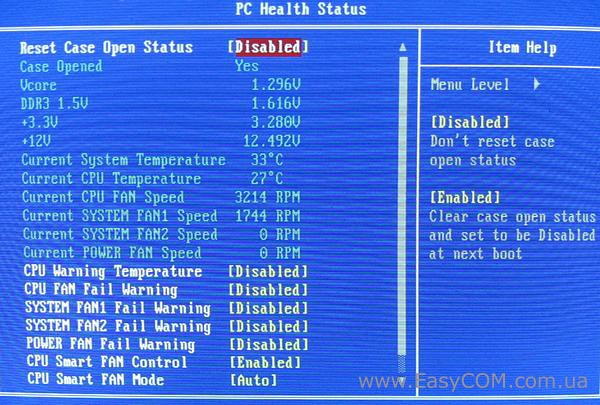

Системный монитор привычно расположен во вкладке «PC Health Status». В нем можно контролировать температуры центрального процессора и материнской платы, напряжения на ядре процессора и на линиях питания 12В и 3,3В, отслеживать частоту вращения вентиляторов, а также задать опасную температуру процессора и минимальную скорость вращения вентиляторов, после чего будет выдаваться звуковое предупреждение. Также здесь можно включить технологию автоматического управления скоростью вращения вентилятора процессорного кулера.

Тестирование

Для тестирования материнской платы GIGABYTE GA-MA770T-UD3P использовалось следующее оборудование.

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

EVGA GeForce 8600GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

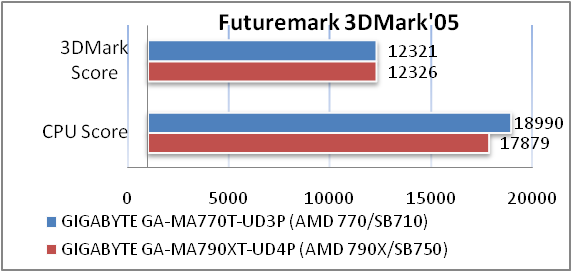

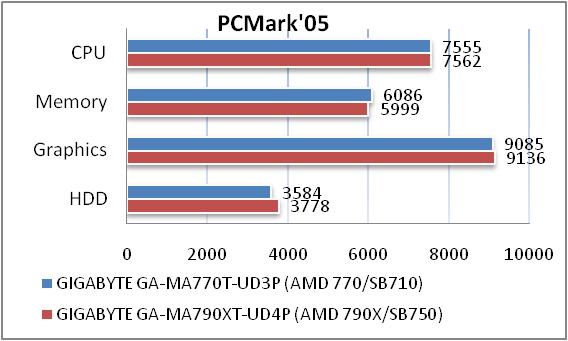

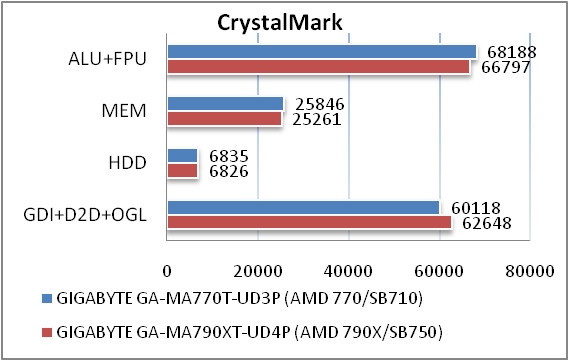

Материнская плата GIGABYTE GA-MA770T-UD3P имеет уровень производительности, такой же, как и ее более дорогая соперница, что не может не радовать, ведь стоит эта плата значительно меньше.

Возможности разгона

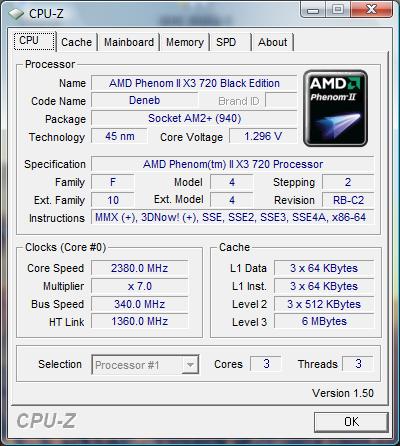

Шину трехъядерного процессора Phenom II X3 удалось поднять до 340 МГц, а это довольно хороший результат.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09 -0.12

Очень хорошо

Уровень шума, дБ (А)

-85.5

Хорошо

Динамический диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-78.4

Очень хорошо

Интермодуляции на 10 кГц, %

0.305

Средне

Общая оценка



Хорошо

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12 -0.22

Очень хорошо

Уровень шума, дБ (А)

-86.1

Хорошо

Динамический диапазон, дБ (А)

84.7

Хорошо

Гармонические искажения, %

0.0056

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.8

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-77.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.019

Очень хорошо

Общая оценка



Очень хорошо

Аудио-кодек Realtek ALC888 показывает хорошие результаты в тестах, что говорит о довольно качественной обвязке микросхемы.

Выводы

Итак, что же мы получаем приблизительно за 100$, которые сейчас просят за GIGABYTE GA-MA770T-UD3P? Мы получаем материнскую плату, оснащенную всеми наиболее актуальными портами ввода/вывода и построенную с применением технологии Ultra Durable 3 Classic. Рассмотренная материнская плата GIGABYTE GA-MA770T-UD3P порадовала высокой производительностью и хорошим разгонным потенциалом. На базе этой платы можно собрать мощный рабочий компьютер для дома или офиса, а если установить современную мощную дискретную видеокарту, то компьютер превратится в игровой центр. Конечно, отсутствие поддержки технологии объединения видеокарт CrossFireX не позволит собрать очень мощный игровой компьютер, но ведь и плата позиционируется как массовая, т.е. доступная многим. К минусам можно отнести разве что не самую малоэффективную систему охлаждения, но при использовании дополнительной вентиляции в корпусе эта проблема решается сама собой. Во всем остальном плата GIGABYTE GA-MA770T-UD3P вызывает только положительные эмоции своими богатыми возможностями и качеством исполнения.

Достоинства:

  • высокая производительность;
  • поддержка шины PCI Express 2.0;
  • 6 разъемов SATA с поддержкой RAID 0, 1, 0+1;
  • наличие портов COM, LPT и IEEE1394a.

Недостатки:

  • упрощенная система охлаждения;
  • перекрытие разъема IDE длинной видеокартой;
  • труднодоступная защелка разъема PCI Express x16.

optimal price

Автор: Александра Пацуй
