Обзор материнской платы GIGABYTE GA-MA78GPM-DS2H

В этом обзоре мы коснемся темы интегрированных графических решений с собственной видеопамятью прямо на материнской плате (технология SidePort). Одна из первых вполне удачных проб установить отдельную память на материнской плате специально для нужд интегрированного графического ускорителя была сделана еще в чипсете Radeon Xpress 200 компанией ATI. Обмен графического ядра с памятью осуществляется по специально предусмотренному в системной логике каналу. Причем память SidePort не предполагает полный отказ от системной памяти, а призвана служить в виде буфера обмена для кэширования данных.

Основным преимуществом решений с технологией SidePort стало увеличение производительности графической системы и уменьшение энергопотребления. Большую актуальность встроенная память должна иметь в мобильных компьютерах, но сегодня мы будем рассматривать эту технологию на примере ее реализации для настольного ПК в виде материнской платы GIGABYTE GA-MA78GPM-DS2H.

Материнская плата GIGABYTE GA-MA78GPM-DS2H основана на популярной сейчас системной логике AMD 780G. Об основных особенностях архитектуры AMD 780G можно более подробно узнать из обзора материнской платы ASUS M3A78-EMH HDMI.

GIGABYTE GA-MA78GPM-DS2H

Спецификация материнской платы GIGABYTE GA-MA78GPM-DS2H:

Производитель

GIGABYTE

Модель

GA-MA78GPM-DS2H rev. 1.x

Северный мост

AMD 780G

Южный мост

AMD SB700

Процессорный разъем

Socket AM2+

Поддерживаемые процессоры

AMD Phenom FX/ AMD Phenom/ AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron

Системная шина, МГц

5200/2000 МТ/с

Используемая память

DDR2 1066/800/667/533 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб

Интегрированная память

128Mб DDR3 памяти SidePort

Слоты расширения

1 x PCIe x16
1 x PCIe x1
2 x PCI 2.2

VGA

Интегрированное графическое ядро Radeon HD3200 DirectX10.1 с поддержкой AMD Hybrid CrossFireX

Дисковая подсистема

AMD SB700 поддерживает:
5 x Serial ATA 3.0 Гб/с
1 x eSATA3.0 Гб/с
С поддержкой SATA RAID 0, 1, 10
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 8-канального звука Realtek ALC889A
High Definition Audio
Поддержка S/PDIF вход/выход

Поддержка LAN

Сетевой контроллер Realtek 8111C (10/100/1000 Мб)

IEEE 1394a

Контроллер T.I. TSB43AB23,
2 порта IEEE 1394a

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на чипах

Разъемы для вентиляторов

1 x CPU
2 x корпусной вентилятор

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x оптический S/PDIF
1 х HDMI
1 x DVI-D
1 х D-Sub
1 х eSATA
1 x IEEE 1394a
4 x USB 2.0
1 x LAN (RJ45)
6 х аудиоразъемов

Внутренние порты I/O

8 x USB
1 x IEEE 1394a
1 x S/PDIF вход/ выход
4 х SATA
1 x IDE
1 х LPT
1 x COM
1 х FDD
1 x TPM
1 х CD вход
Разъем системной панели
Аудиоразъем передней панели

BIOS

2 х 8 Mбит Flash ROM, AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Возможности разгона

Изменение частоты: FSB, HT, встроенного GPU, памяти.
Изменение напряжения: процессор, память, памяти SidePort, северный и южный мост.

Фирменные технологии

@BIOS
Download Center
Q-Flesh
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектация

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция к материнской плате
1 х DVD с драйверами
Заглушка

Форм-фактор Размеры, мм

Micro ATX
244 x 244

Сайт производителя

http://www.gigabyte.com.tw/

Новую версию BIOS для GIGABYTE GA-MA78GPM-DS2H rev. 1.0 можно скачать с официальной страницы.
Новую версию драйверов можно скачать с официальной страницы.

Все цены на GIGABYTE GA-MA78GPM-DS2H

GIGABYTE GA-MA78GPM-DS2H

Отметим, что интегрированное графическое ядро Radeon HD 3200 имеет три видеовыхода: D-Sub, DVI-D или HDMI. Для того, чтобы увеличить производительность интегрированного графического ядра, на плате установлен чип памяти DDR3 SidePort. Функции южного моста обеспечивает выполненный по 55-нм техпроцессу чип SB700, который поддерживает 12 портов USB 2.0 и шесть портов SATA. Также на материнской плате GIGABYTE GA-MA78GPM-DS2H, как и подобает мультимедийному решению, присутствует контроллер FireWire.

GIGABYTE GA-MA78GPM-DS2H

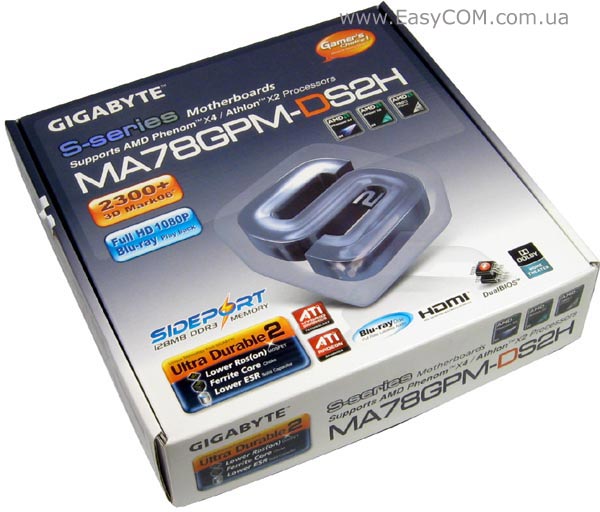

Материнская плата GIGABYTE GA-MA78GPM-DS2H упакована в небольшую бело-серую картонную коробку, на которой отмечено, что встроенный графический ускоритель обладает очень высокой производительностью и может набрать под 2300 «попугаев» в синтетическом тесте 3DMark 2006. Также на упаковке отмечается наличие 128 МБ памяти DDR3 SidePort, HDMI-выхода и поддержки аппаратного декодирования видео высокой четкости с дисков Blu-ray.

GIGABYTE GA-MA78GPM-DS2H

С обратной стороны говорится о тех же преимуществах, но уже более подробно.

GIGABYTE GA-MA78GPM-DS2H

В относительно скромный комплект материнской платы GIGABYTE GA-MA78GPM-DS2H входит:

  • DVD-диск с драйверами;
  • руководство пользователя;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • два шлейфа Serial ATA;
  • заглушка на заднюю панель корпуса.

GIGABYTE GA-MA78GPM-DS2H

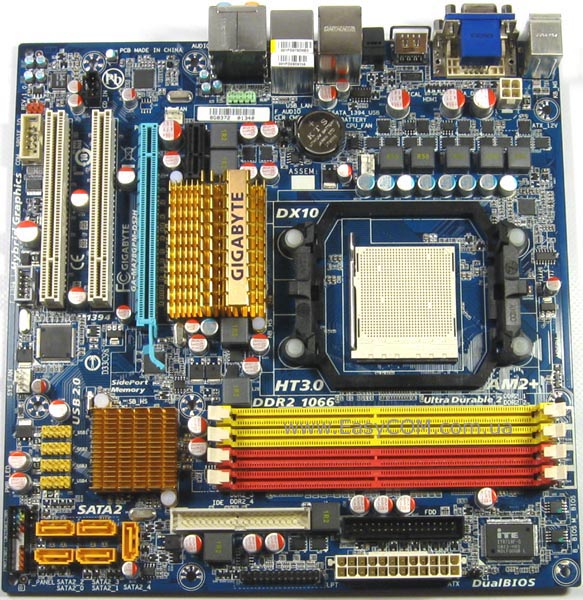

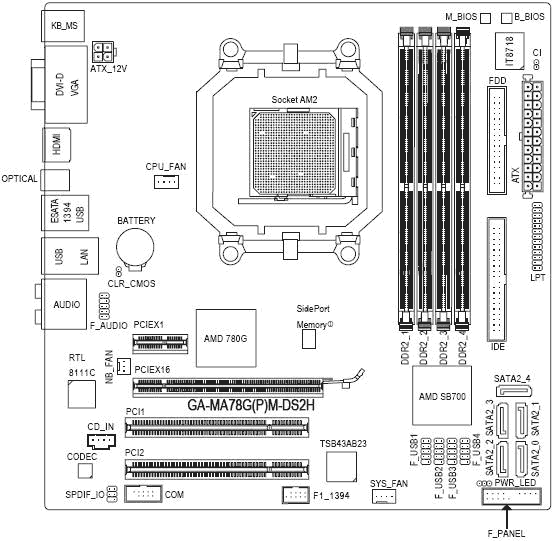

Компоновка материнской платы GIGABYTE GA-MA78GPM-DS2H хорошая - разъемы питания и основные порты расположены недалеко от края. Единственное из неудобств, что можно отметить, - установка длинной двуслотовой видеокарты может закрыть один порт SATA и ухудшить охлаждение южного моста. Впрочем, материнская плата GIGABYTE GA-MA78GPM-DS2H в большей степени рассчитана на использование именно интегрированного видео.

Северный и южный мост охлаждаются двумя небольшими алюминиевыми радиаторами. Радиатор северного моста имеет очень стильный внешний вид, но эффективность у него не очень высокая. Крепится он при помощи двух маленьких пластиковых защелок, как и радиатор на южном мосте. Хотя 55-нм чипы системной логики и имеют низкое тепловыделение, но об организации вентиляции внутри корпуса все-таки стоит позаботиться, т.к. радиаторы во время тестов заметно нагревались, несмотря на то, что TDP чипа AMD 780G составляет 15 Вт, а SB700 только 4,5 Вт.

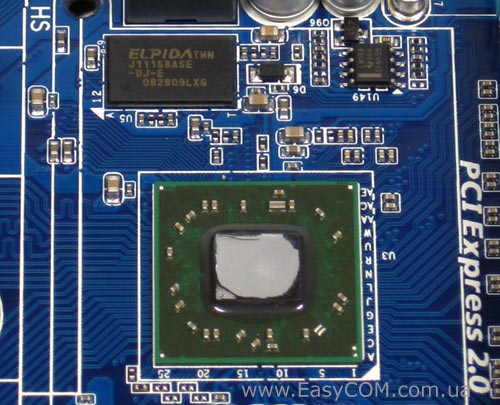

Под радиатором также спрятаны 128 МБ памяти SidePort DDR3-1333, в виде микросхемы Elpida J1116BASE-DJ-E с всего лишь 16-разрядной шиной доступа. По краю основания алюминиевого радиатора наклеена диэлектрическая пленка, которая зачем-то предотвращает прямой контакт микросхемы памяти с радиатором.

Чип AMD SB700 поддерживает шесть портов Serial ATA 3.0 Гб/с, из которых один выведен на заднюю панель, а также разъем для двух IDE устройств. Помимо того, южный мост позволяет организовывать SATA RAID-массивы в конфигурации 0, 1, 10. Реализовано двенадцать портов USB, восемь из которых являются внутренними.

Разъем системной панели выполнен с цветовой маркировкой, что облегчит процесс подключения к нему.

GIGABYTE GA-MA78GPM-DS2H

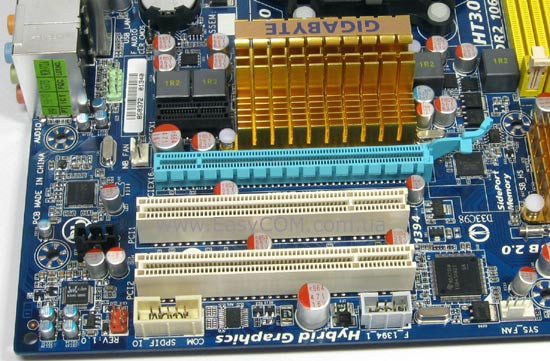

На материнской плате GIGABYTE GA-MA78GPM-DS2H есть два слота PCI, один PCIe х1 и один PCIe х16, причем шина PCI Express поддерживает стандарт 2.0. Чипсет AMD 780G поддерживает и технологию AMD Hybrid CrossFireX, которая позволяет объединять интегрированное графическое ядро с внешней видеокартой.

Кроме того, на плате GIGABYTE GA-MA78GPM-DS2H установлен сетевой контроллер Realtek RTL8111C, поддерживающий режимы 10/100/1000 Мбит/с и FireWire контроллер T.I. TSB43AB23, имеющий внутренний и внешний порты. Как обычно, на материнской плате GIGABYTE GA-MA78GPM-DS2H присутствует внутренние порты: последовательный COM, параллельный LPT и разъем FDD. Микросхема BIOS и джампер сброса ее настроек не очень удобно размещены в верхнем правом углу платы.

GIGABYTE GA-MA78GPM-DS2H

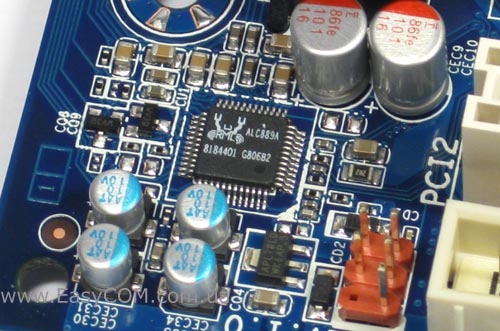

Звуковая подсистема на GIGABYTE GA-MA78GPM-DS2H основана на 8-канальном HDA кодеке Realtek ALC889A, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97.

GIGABYTE GA-MA78GPM-DS2H

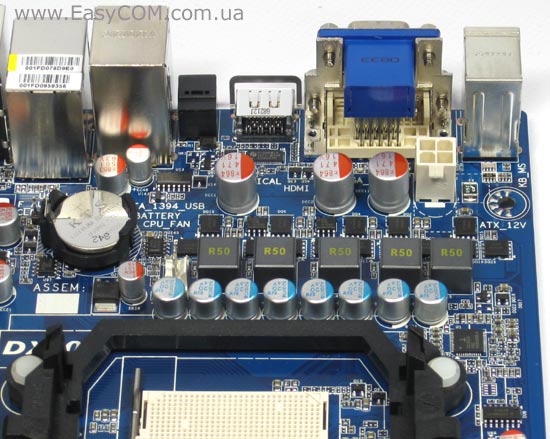

Питание процессора обеспечивается 5-фазной схемой стабилизации на ШИМ контроллере ISL6324. Схема питания собранна на полимерных конденсаторах и дросселях с ферромагнитным сердечником, которые характеризуются меньшими потерями на вихревые токи.

GIGABYTE GA-MA78GPM-DS2H

На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, аналоговый VGA и цифровой DVI видеовыходы, выход HDMI, четыре разъема USB, оптический S/PDIF, порт IEEE 1394a, разъем RJ45 для сетевых соединений, порт eSATA, а также шесть аудиоразъемов для 8-канального звука.

GIGABYTE GA-MA78GPM-DS2H

На материнской плате GIGABYTE GA-MA78GPM-DS2H есть три разъема для подключения вентиляторов. Два разъема, которые предназначены для процессорного кулера и корпусного вентилятора, имеют 4-контактное исполнение, а еще один 3-контактный, как обычно, предполагает использование для элементов корпусной вентиляции.

BIOS

В материнской плате GIGABYTE GA-MA78GPM-DS2H используется код Award BIOS.

GIGABYTE GA-MA78GPM-DS2H

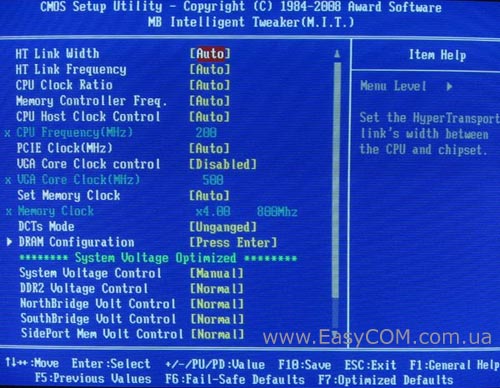

Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA78GPM-DS2H, собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

Cool’n’Quiet

Virtualization





Процессорный множитель

CPU Clock Ratio

x5 – max

0,5

Частота контроллера памяти

Memory Controller Freq

x5 – x16

1

Частота системной шины

CPU Frequency

200-500 МГц

1

Делитель для памяти

Memory Clock

2.00/2.66/3.33/4.00/5.33



Двуканальный режим работы контроллеров памяти процессора Phenom

DCTs Mode

Ganged – совместно 1x128 бит
Unganged - раздельно 2x64 бит



Тайминги памяти



CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS



Частота шины HyperTransport

HT Link Frequency

200 – 2600 МГц

200 МГц

Разрядность HyperTransport

HT Link Width

8, 16



Частота интегрированного ядра

VGA Core Clock

200 – 2000

1

Частота шины PCI Express

PCIE Clock

100 – 200 МГц

1

Напряжение на процессоре

CPU Voltage Control

От -0,6 В до +0,6 В

0,025 В

Напряжение на памяти

DDR2 Voltage Control

от +0,1 В до +0,3 В

0,1 В

Напряжение на северном мосте

NorthBridge Volt Control

От +0,1 В до +0,3 В

0,1 В

Напряжение на южном мосте

SourthBridge Volt Control

От +0,1 В до +0,3 В

0,1 В

Напряжение на памяти SidePort

SidePort Mem Volt Control

От +0,1 В до +0,3 В

0,1 В

Напряжение на встроенном контроллере памяти

CPU NB VID Control

От -0,6 В до +0,6 В

0,025 В

Частота памяти SidePort

SidePort Memory Clock

333/400/533/667



Отношение памяти SidePort к UMA

Ratio (SP:UMA)

1:1; 1:3; 1:7; 1:15; 3:5; 3:13; 5:11; 7:9

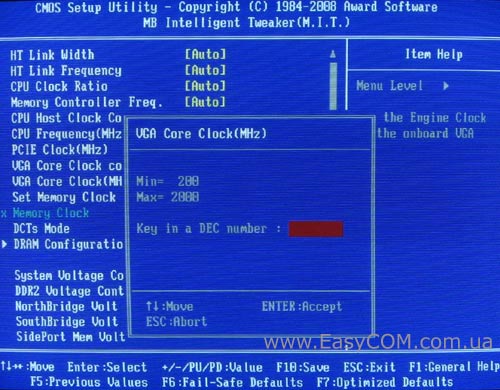

Помимо привычных настроек частоты в BIOS имеется возможность изменения частоты интегрированного графического ускорителя в пределе от 200 до 2000 МГц.

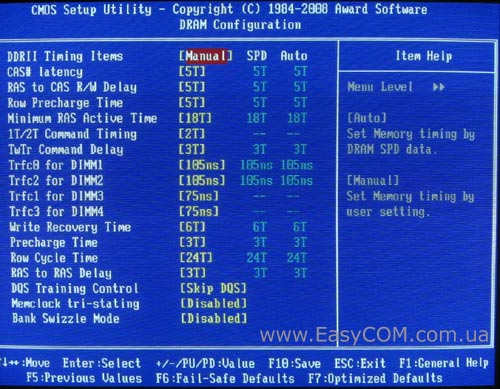

Как обычно в материнских платах GIGABYTE присутствует большие возможности по настройке таймингов (задержек) памяти.

На северном мосте и памяти напряжение можно повышать только с достаточно большим шагом 0,1 В. Подобный шаг покажется особенно неудачным, если пользователь решится разгонять интегрированное графическое ядро. Перед ним появится дилемма - с одной стороны графическое ядро, легко поддающееся разгону при повышении напряжения, а с другой стороны достаточно «слабая» система охлаждения.

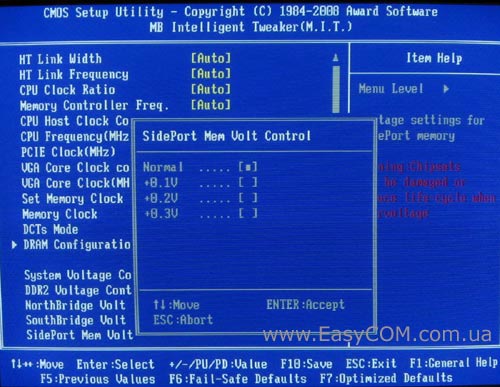

Кроме того, таким же образом можно подымать напряжение на микросхеме памяти SidePort.

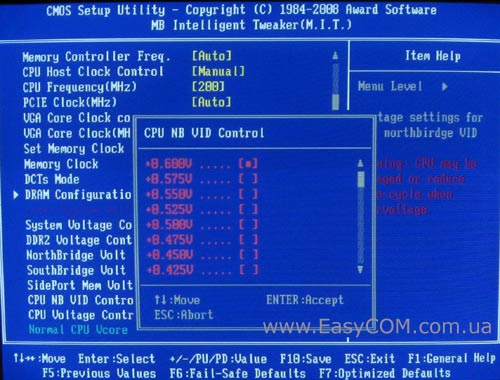

Более мелким шагом обладает настройка по управлению напряжения на процессоре и встроенном в процессор северного моста. Причем критические значения обозначаются в виде предупреждения - выделены красным цветом.

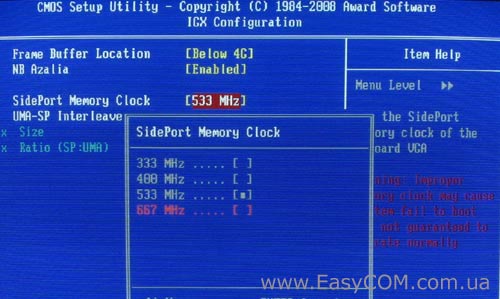

По умолчанию 128 МБ памяти SidePort DDR3-1333 работают на частоте 1066 МГц. В BIOS есть возможность изменить делитель частоты для этой специальной памяти, увеличивая или уменьшая ее быстродействие.

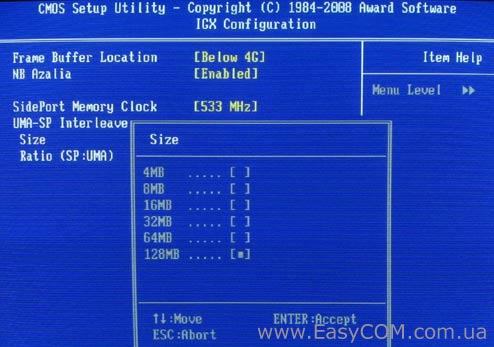

Менее необходимой можно назвать настройку ограничивающую объем SidePort памяти.

Выбрать конфигурацию, которая будет определять отношение SidePort-памяти и буфера в оперативной памяти можно в настройке Ratio (SP:UMA). От установленного соотношения определенным образом будет зависеть и производительность встроенной графической системы.

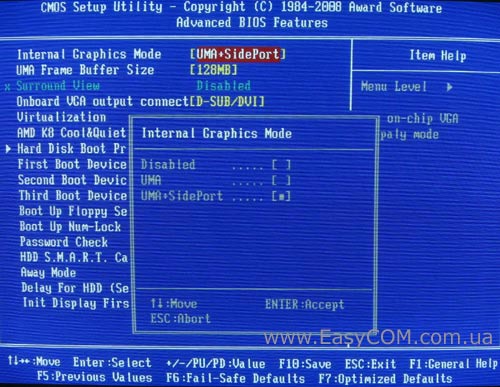

При желании можно вообще не использовать память SidePort.

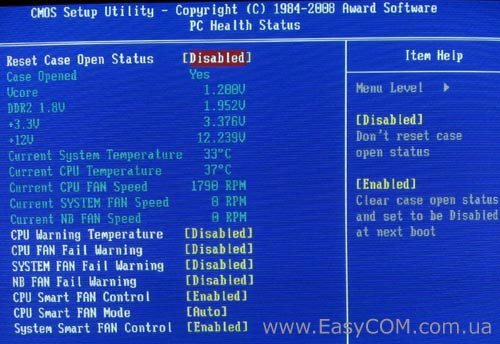

В разделе Hardware Monitor можно следить за:

  • температурой процессора и материнской платы;
  • скоростью вращения процессорного кулера и корпусного вентилятора;
  • величиной напряжения на основных линиях питания 3.3В, 12В, ядре процессора и модулях памяти.

Кроме того, в этом разделе можно задать критичную температуру процессора и минимальные скорости вращения подключенных вентиляторов, при которых будет производиться предупреждающая сигнализация. В пункте «CPU Smart FAN Control» и «System Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения процессорного кулера и корпусным вентилятором соответственно. Кроме того, в пункте «CPU Smart FAN Mode» можно произвести выбор режима питания вентилятора: постоянное или импульсное PWM.

Возможности разгона

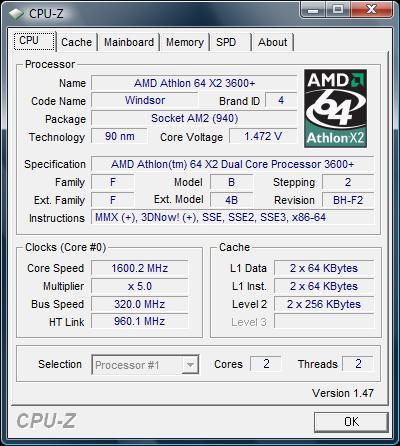

Разгон материнской платы GIGABYTE GA-MA78GPM-DS2H с двухъядерным процессором остановился на значении тактового генератора в 320 МГц. Поэтому у пользователей будут очень хорошие шансы добиться дополнительного прироста производительности.

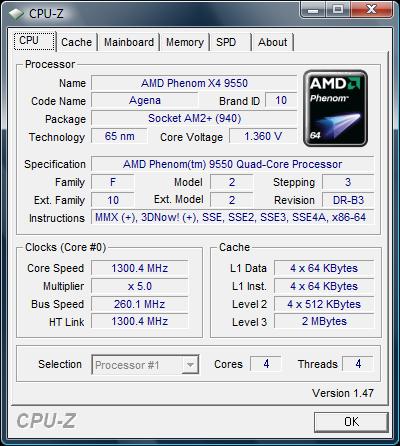

С четырехъядерным процессором Phenom X4 9550 материнская плата разогналась только до 260 МГц, что не много, но вполне достаточно в большинстве случаев.

Тестирование звукового тракта на основе кодека Realtek ALC889A
