Обзор и тестирование материнской платы GIGABYTE GA-P55-UD6

Совсем недавно мы рассказали о прошедшей презентации процессоров Intel Core i7, Core i5 и Xeon 3400 с микроархитектурой Nehalem. Кроме самих процессоров в ней упоминаются и новые материнские платы, основанные на передовом наборе логики Intel P55 Express. Мы даже успели протестировать один из продуктов, который основан на нём. В обзоре материнской платы GIGABYTE GA-P55M-UD2 мы рассмотрели решение начального уровня, которое, как оказалось, демонстрирует очень неплохую производительность, набор функций и разгонный потенциал.

Сегодня же мы рассмотрим материнскую плату для оверклокеров и энтузиастов, то есть для пользователей, которые привыкли получать максимум от своего «железного друга». Итак, встречайте участника сегодняшнего обзора, материнскую плату ТОП-уровня GIGABYTE GA-P55-UD6.

GIGABYTE GA-P55-UD6

Внешний вид, комплектация, спецификация

Как это часто бывает, особенно с новинками, к нам в лабораторию попал тестовый экземпляр материнской платы, так называемый «сэмпл» на профессиональном языке. Отсюда и вытекающие последствия – отсутствие красивой упаковки.

GIGABYTE GA-P55-UD6

Ориентировочно материнская плата должна иметь приблизительно такую упаковку. Единственное, что удастся сказать, так это то, что она имеет пластиковую ручку для переноса, а это неотъемлемая черта ТОП-продуктов производства GIGABYTE. Также, можно отметить, что данная материнская плата принадлежит к серии Ultra Durable 3.

Так как в нашу тестовую лабораторию попал тестовый сэмпл, то и положенной при розничной продаже комплектации в коробке не оказалось. Однако, по заверениям производителя, материнская плата GIGABYTE GA-P55-UD6 в обязательном порядке комплектуется:

  • диском с ПО и драйверами;
  • руководством пользователя и кратким руководством;
  • заглушкой на заднюю панель;
  • четырьмя SATA-кабелями;
  • одним IDE-кабелем;
  • фирменной планкой на заднюю панель с портами SATA;
  • соединительным мостиком для организации связки SLI.

Кроме этого, в зависимости от региона поставки и ревизии платы с ней в комплекте могут попадаться следующие аксессуары:

  • один FDD-кабель;
  • планка на заднюю панель с двумя USB-портами;
  • планка на заднюю панель с двумя IEEE 1394a-портами;
  • два переходника питания с разъема Molex на SATA;
  • цифровой аудиокабель для подключения S/PDIF входа;
  • кабель для вывода COM-порта.

Итак, судя по обещаниям, комплект поставки у платы может получиться весьма неплохим, особенно если в него войдет все или хотя бы почти все из дополнительных аксессуаров. Однако и обязательного перечня компонентов вполне достаточно для нормальной работы ПК. Изучив виртуальную коробку и обещаемую комплектацию, можем спокойно перейти к спецификации, на этот раз вполне реальной.

Спецификация:

Модель

GIGABYTE GA-P55-UD6

Поддерживаемые процессоры

LGA 1156 Intel Core i5/ Intel Core i7

Набор системной логики

Intel P55 Express

Тип поддерживаемой памяти

6 x DIMM, до 16 ГБ, DDR3 2600+/2200/1333/1066/800 MГц

Поддержка двухканального режима и Extreme Memory Profile (XMP)

Слоты расширения

2 порта PCI Express 2.0 x16 (синий работает в режиме х16, оранжевый – в режиме х8)
1 порт PCI Express x16, работающий в режиме х4 (нижний оранжевый)
2 x PCI Express x1 порта
2 x PCI порта

Технологии объединения видеокарт

Поддерживается ATI CrossFireX и NVIDIA SLI, но только двумя верхними слотами PCI-e x16.

Дисковая подсистема

Набор системной логики:
 - 6 x SATA 3Гб/с
 - Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чип GIGABYTE SATA 2:
 - 1 х IDE разъем
 - 2 х SATA 3 Гб/с с поддержкой RAID 0, 1 и JBOD

Два чипа JMicron 362:
 - 2 x eSATA 3Гб/с (комбинированные разъемы eSATA/USB) с поддержкой RAID 0, 1 и JBOD.
 - 2 х SATA 3 Гб/с с поддержкой RAID 0, 1 и JBOD

Чип iTE IT8720:
 - 1 х FDD разъем.

Поддержка LAN

Два гигабитных контроллера Realtek RTL8111D с поддержкой Teaming и Smart Dual LAN

Звуковая подсистема

8-канальный аудио-кодек Realtek ALC889A с поддержкой Dolby Home Theater

IEEE 1394

Чип T.I. TSB43AB23:
 -  до 3 портов IEEE 1394a (2 на задней панели, 1 через выносную планку)

USB

14 х USB2.0/1.1 портов (10 на задней панели, включая 2 комбинированных eSATA/USB и 4 через выносную на заднюю панель планку)

Внешние порты I/O

1 x PS/2 комбинированный порт для клавиатуры или мышки
1 х оптический S/PDIF выход
1 х коаксиальный S/PDIF выход
2 x IEEE1394a порта
2 x LAN (RJ45) порта
2 х комбинированные eSATA/USB порта
8 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

1 х 24-контактный разъем питания ATX
1 х 8-контактный разъем питания ATX
2 x разъема USB  для поддержки 4 USB-портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA портов (синие)
2 x SATA порта от чипов Jmicron 362 (белые)
2 х SATA порта от чипа GIGABYTE SATA 2 (белые)
1 x разъем кулера CPU
5 x разъемов для кулеров корпуса
1 x IEEE1394a разъем
1 х разъем COM-порта
1 х S/PDIF вход
1 х S/PDIF выход
1 х кнопка очистки CMOS
1 х кнопка сброса
1 х кнопка включения питания
Разъем системной панели

BIOS

2x16 Mб AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.gigabyte.com.tw/

Свежие версии драйверов можно скачать тут.
Свежие версии прошивки BIOS можно скачать тут.

Все цены на GIGABYTE GA-P55-UD6

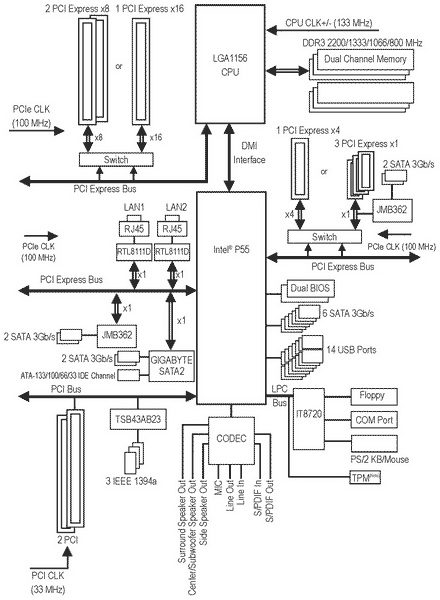

Кроме стандартных функций, отображенных в спецификации, материнская плата GIGABYTE GA-P55-UD6 поддерживает весь перечень фирменных технологий, который более подробно описаны здесь.

GIGABYTE GA-P55-UD6

GIGABYTE GA-P55-UD6

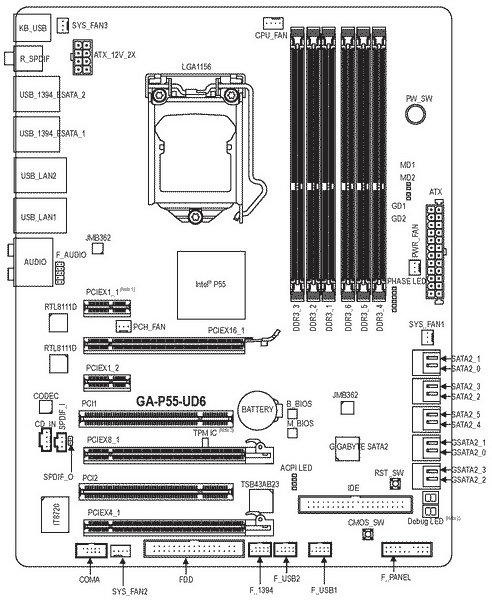

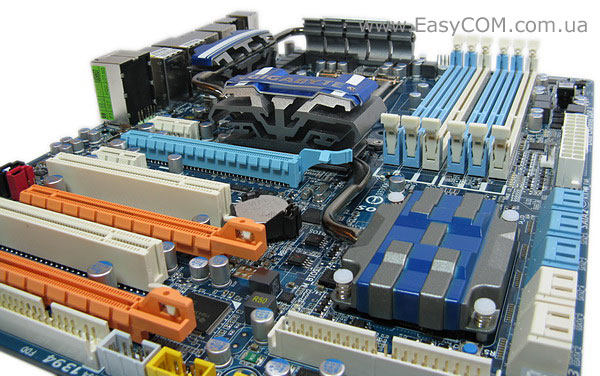

Материнская плата GIGABYTE GA-P55-UD6 имеет очень внушительный внешний вид. Весь текстолит усыпан разнообразными разъемами и микросхемами. На нем «нет живого места», если можно так выразиться. Сразу же в глаза бросаются целых три слота PCI-e x16, шесть слотов для модулей оперативной памяти, просто невообразимое ранее количество фаз узла питания процессора. Однако опытные пользователи могли заметить еще одну особенность, которая бросается в глаза при осмотре материнской платы. Это радиатор на южном мосте. Однако если вы внимательно изучите спецификацию или архитектуру набора логики Intel P55 Express, то окажется, что он не требует использования южного моста и включает в себя все необходимые функции. Что же производитель спрятал под радиатором? Глядя на фотографию выше и сравнив ее с блок-схемой материнской платы не сложно заметить, что под видом южного моста инженеры GIGABYTE разместили чипы GIGABYTE SATA 2 и JMicron 362, бережно накрыв их массивным радиатором. Целесообразность такого решения мы понять не смогли. Может таким образом инженеры хотели придать материнской плате более привычного для всех нас вида с двумя основными радиаторами?

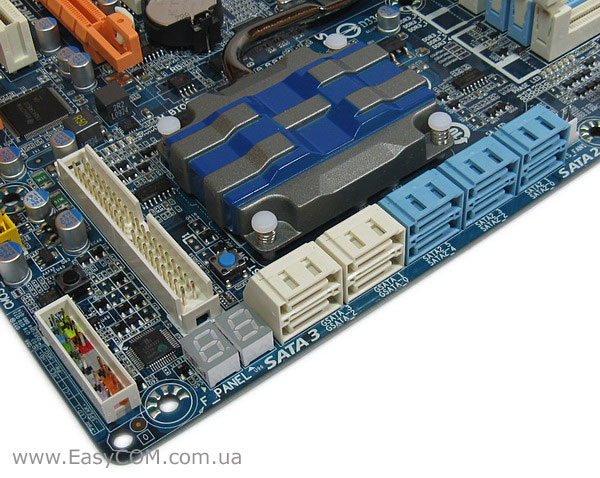

Как бы то ни было, но пару слов о дисковой подсистеме сказать стоит. Сам «северно-южный мост» Intel P55 Express поддерживает до шести устройств SATA 2. Производитель же увеличил это число до десяти с помощью применения сторонних чипов. Два порта SATA 2 обеспечивает уже знакомый нам чип GIGABYTE SATA 2 – он часто встречается на материнских платах этого производителя. Еще по одному порту добавляют чипы JMicron 362 – их на материнской плате распаяно два и каждый из них позволяет реализовать один порт SATA 2 и один порт eSATA. Порты, организованные силами сторонних чипов, окрашены в белый цвет. Все десять портов SATA 2 поддерживают создание RAID-массивов уровней 0, 1 и JBOD.

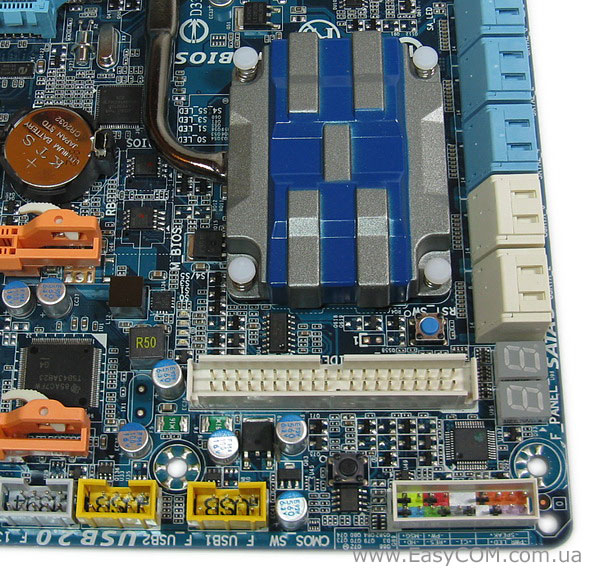

Отметим наличие индикатора кодов ошибок – он пригодится для опытных пользователей и поможет быстро разобраться с возникшими неполадками.

Расположение IDE-разъема назвать удачным нельзя, однако считать это недостатком на сегодняшний день тоже сложно – надо просто отдать должное производителю, что этот интерфейс есть. Вряд ли покупатель, собирая систему на основе передовой материнской платы, будет комплектовать компьютер морально и технически устаревшими IDE-устройствами. А для временного подключения старого жесткого диска вполне подойдет любой IDE-разъем, где бы он ни был расположен. Также, в правом нижнем углу платы расположены две кнопки, отвечающие за перезагрузку компьютера (синего цвета) и сброс настроек BIOS (черного цвета).

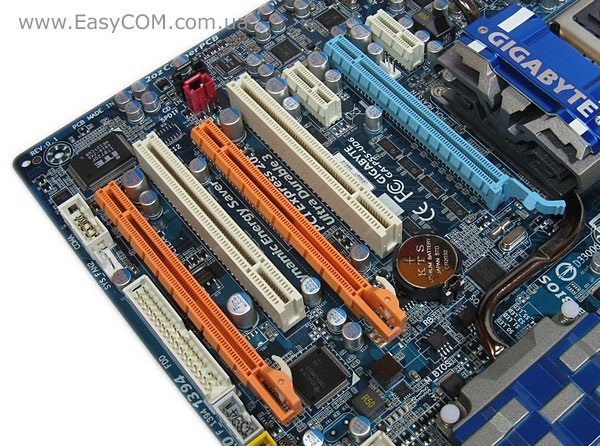

Так как одним из основных нововведений в новом наборе логики Intel P55 Express является одновременная поддержка технологий объединения видеокарт ATI CrossFireX и NVIDIA SLI, то на материнской плате ТОП-уровня просто обязаны быть несколько слотов PCI-e x16. В нашем случае, у GIGABYTE GA-P55-UD6 их целых три. Но не стоит обольщаться. Технологию NVIDIA 3-Way SLI данная материнская плата не поддерживает – для объединения видеокарт от NVIDIA можно использовать только два верхних слота PCI-e x16. С технологией от AMD (ATI) дела обстоят не намного лучше – теоретически использовать все три слота для установки нескольких видеокарт возможно, однако в таком случае первые два слота будут работать в режиме PCI-e 2.0 x8+x8, чего, в принципе, вполне достаточно для нормальной работы (тестирование подобного режима), а вот третий нижний слот будет работать в режиме PCI-e 1.0 x4 – в таком режиме третья видеокарта будет больше мешать, чем помогать первым двум. Правда, особой проблемы в этом мы не видим – на сегодняшний день конфигурации с тремя видеокартами встречаются очень редко, да и оптимизированных под них приложений не так уж и много. Ну а две видеокарты устанавливаются в GIGABYTE GA-P55-UD6 очень легко.

GIGABYTE GA-P55-UD6

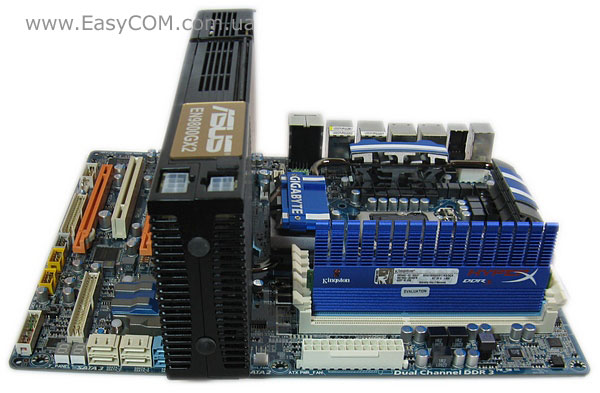

Как видите, при установке габаритных видеокарт не возникает конфликтов ни с системой охлаждения материнской платы, ни с защелками оперативной памяти. Расстояние между видеокартами составит два слота, что позволит организовать нормальный приток свежего воздуха даже при использовании пары двухслотовых ускорителей.

GIGABYTE GA-P55-UD6

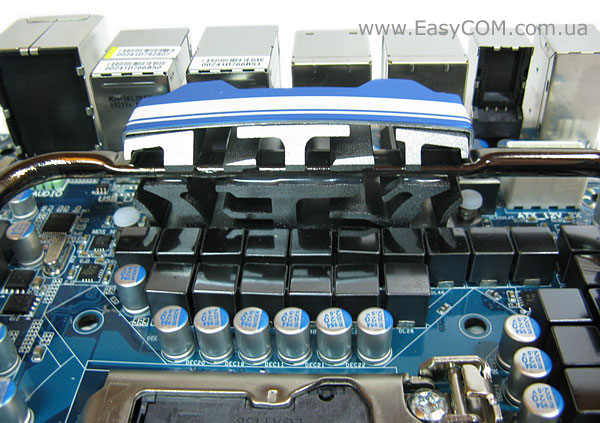

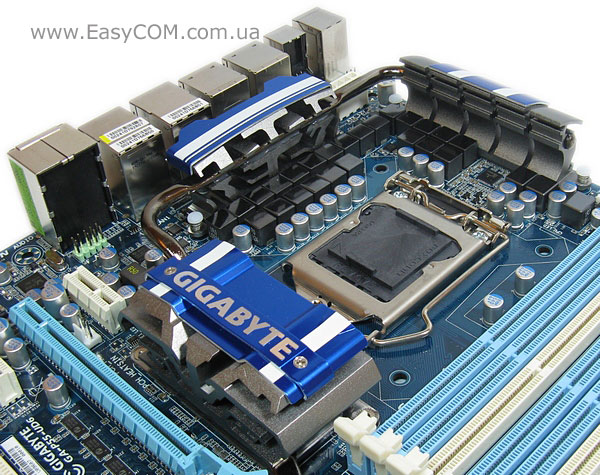

Вот мы и подошли к еще одной особенности материнской платы GIGABYTE GA-P55-UD6 – узлу стабилизации питания процессора. Данная материнская плата поставила своеобразный рекорд – это первая из протестированных нами плат, которая имеет аж 24-фазный стабилизатор питания центрального процессора.

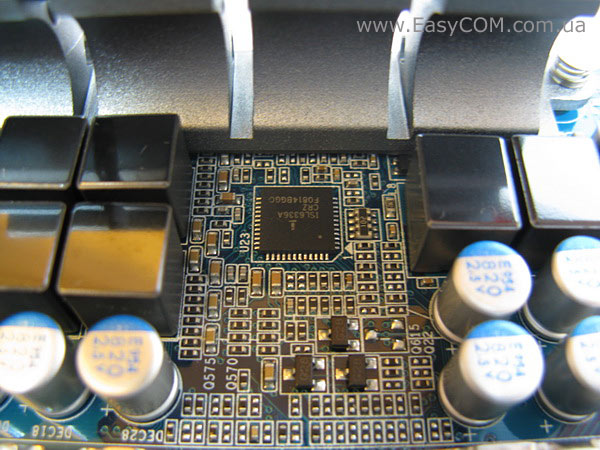

Однако не стоит обольщаться. На материнской плате распаяна микросхема Intersil ISL6336A – это шестифазный ШИМ-контроллер. Следовательно, реальных фаз в узле стабилизации питания процессора всего шесть. Но производитель применяет интересный подход, помогающий распределить нагрузку – 24 виртуальные фазы питания. Как и в случае с двойным слоем меди в текстолите материнской платы (одна из особенностей технологии Ulta Durable 3) фокус оказывается предельно простым: толще проводник – меньше нагрев. В тестируемой плате на каждый канал (фазу) ШИМ-контроллера Intersil ISL6336A предусмотрено 8 транзисторов (вместо 2) и 4 дросселя (вместо 1). Таким образом, каждый из шести тактовых сигналов сглаживается в четырех параллельно соединенных цепях.

Из курса физики мы знаем, что параллельно соединенные проводники уменьшают общее сопротивление цепи. Следовательно, снижается и нагрев.

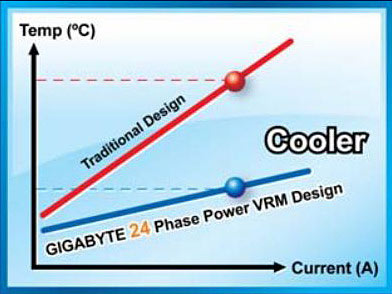

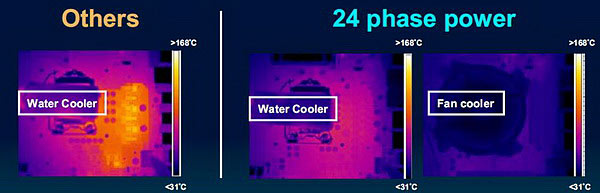

Также, снижению нагрева элементов (а точнее сказать улучшению их охлаждения) способствует и то, что нагревающиеся элементы разнесены на некоторое расстояние друг от друга. То есть выделяемое узлом стабилизации питания процессора тепло рассредоточено по большей площади.

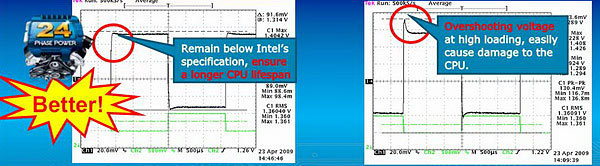

Однако, улучшение температурного режима это еще не все преимущества нового решения. Большее количество дросселей помогает более «гладко» обрабатывать пики сигналов. Как утверждает производитель, это позволяет продлить срок службы процессора, особенно если он сильно разогнан.

Итого, можно сделать вывод, что очередное творение инженеров компании GIGABYTE в виде 24-х виртуальных фаз питания процессора, конечно же, приносит пользу и является технически грамотным, но решающую роль в эффективности работы всей системы не играет.

Как и подобает материнским платам серии Ultra Durable 3, в конструкции стабилизатора применены только высококачественные комплектующие. Греющиеся элементы накрыты радиаторами системы охлаждения, о которой мы поговорим немного позже. Сейчас же стоит лишь отметить, что ее радиаторы не затрудняют доступ к процессорному разъему и позволяют установить даже очень габаритные процессорные кулеры.

Как известно, для повышения эффективности работы связки транзистор-дроссель, применяют конструкцию из двух транзисторов и одного дросселя. Применение транзисторов с разными рабочими характеристиками позволяет добиться эффективной работы дросселя при высокой и низкой нагрузке. При использовании 24-фазного стабилизатора питания процессора, очень тяжело разместить на текстолите все 48 транзисторов, поэтому инженеры компании GIGABYTE приняли решения разместить их на обратной стороне платы. Рабочая температура транзисторов достаточно высокая, поэтому переживать по поводу их перегрева не стоит, а вот быть аккуратным при установке материнской платы в системный блок – не помешает.

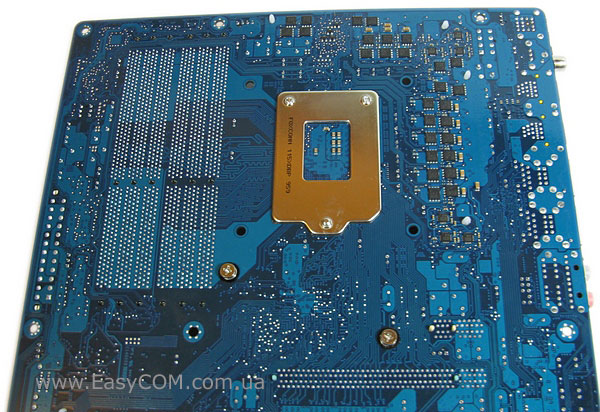

Обратите внимание – на обратной стороне процессорного разъема применена опорная пластина. Она фиксирует только сам процессорный разъем и не участвует в креплении кулера, но может помешать в установке опорной пластины, необходимой для установки некоторых моделей процессорных систем охлаждения. Центральный радиатор, накрывающий главную микросхему материнской платы, зафиксирован с помощью двух винтов – несомненный плюс. Другие радиаторы крепятся стандартным способом – на пластиковых клипсах.

GIGABYTE GA-P55-UD6

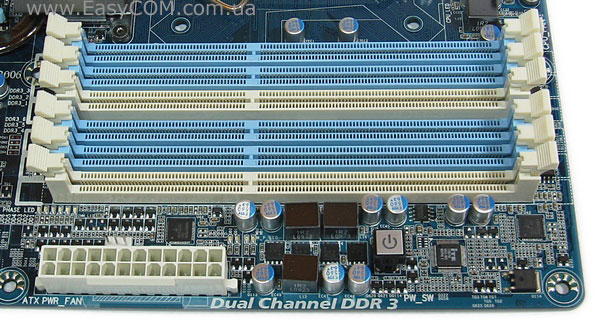

Продолжаем осмотр компоновки платы. GIGABYTE GA-P55-UD6 позволяет установить до 6 модулей памяти стандарта DDR3. Поддерживается режим двухканальной работы – для каждого канала выделено по три слота. Получается немного непривычная конфигурация из модулей памяти, но технически все остается как прежде – их надо вставлять парами. Стоит отметить, что для питания модулей памяти используется виртуальный шестифазный стабилизатор на основе двухфазного ШИМ-контроллера ISL6223G. По правую сторону от разъемов DIMM расположен основной разъем питания – как уже было многократно доказано практикой, это место является наиболее удачным для его расположения. Рядом с ним расположена кнопка включения питания – она очень пригодится оверклокерам и тестерам, которые собирают открытые стенды. Доступ к ней свободен – ничего не мешает. Напомним, что в нижнем правом углу платы также распаяны кнопки перезагрузки системы и сброса настроек BIOS.

GIGABYTE GA-P55-UD6

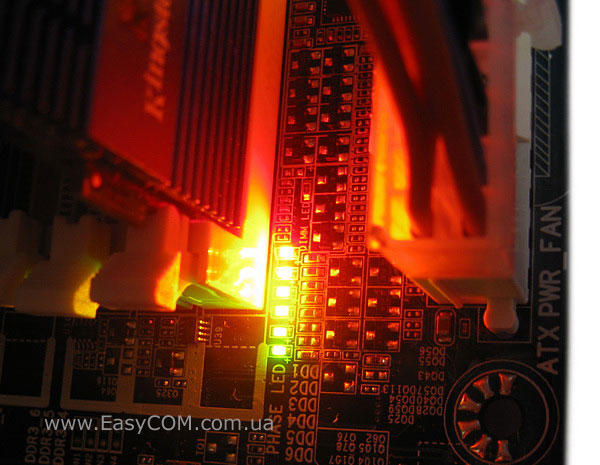

Возле слотов оперативной памяти есть и небольшой светодиодный индикатор, который наглядно отображает загруженность фаз питания.

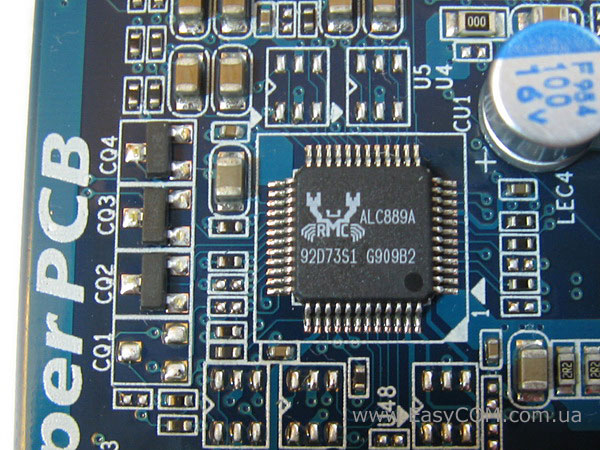

Традиционно, по левую сторону от слотов расширения распаяна микросхема звукового кодека Realtek ALC889A с поддержкой Dolby Home Theater.

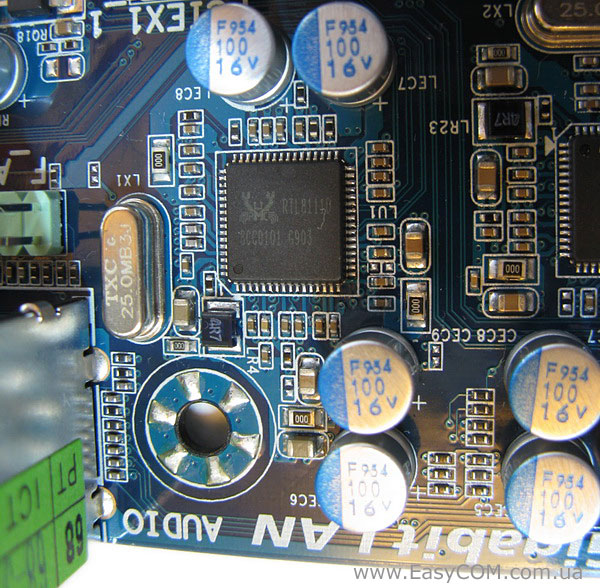

Рядом с ним расположены обе микросхемы Realtek RTL8111D, которые поддерживают технологии Teaming и Smart Dual LAN. Технология GIGABYTE Smart Dual LAN представлена двумя сетевыми адаптерами с возможностью автоматического переключения между ними, что гарантирует высокую скорость соединения и отсутствие простоев. Режим Teaming позволяет объединить два независимых соединения в одно (пропускная способность возрастает в 2 раза). Также поддерживается технология энергосбережения Green Ethernet.

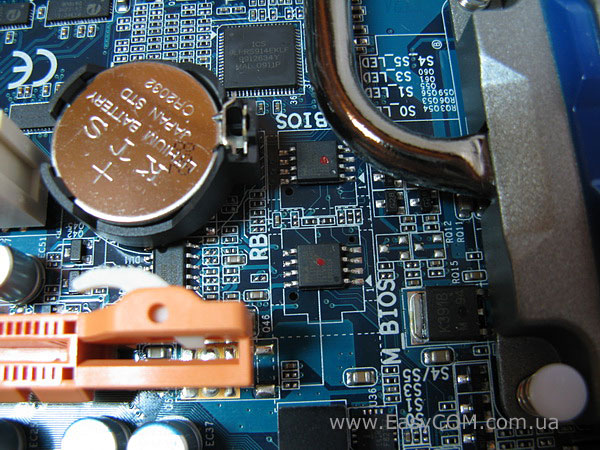

Ну и, конечно же, тестируемая материнская плата поддерживает давно полюбившуюся всем поклонникам продукции компании GIGABYTE технологию Dual BIOS. Она предусматривает распайку одновременно двух микросхем BIOS, что практически полностью исключает все возможные неисправности, связанные с BIOS, и помогает устранять последствия неудачного обновления прошивки.

GIGABYTE GA-P55-UD6

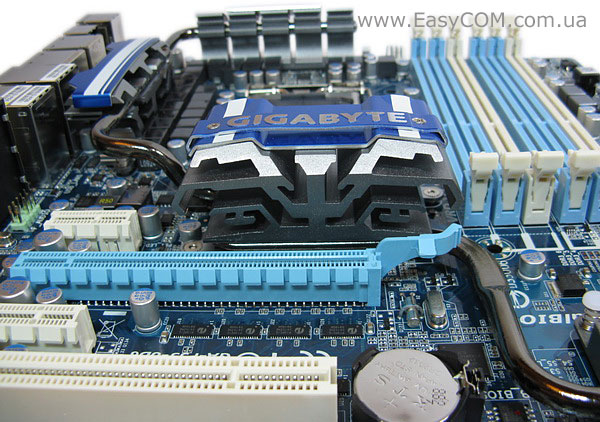

Рассмотрим немного подробней систему охлаждения материнской платы GIGABYTE GA-P55-UD6. Она представлена четырьмя радиаторами, которые соединены одной тепловой трубкой.

GIGABYTE GA-P55-UD6

Центральный радиатор, который накрывает набор системной логики, выполнен в виде литого древовидного моноблока. Материал – алюминий. Мы бы не сказали, что такая конструкция отличается высокой эффективностью и технологичностью, однако выглядит очень красиво. Сверху радиатор прикрыт окрашенной крышкой, к которой еще двумя винтами прикручена планка с логотипом производителя. Как мы уже упоминали, этот центральный радиатор фиксируется винтовым способом.

GIGABYTE GA-P55-UD6

Два радиатора на силовых элементах цепи питания процессора выполнены по аналогичной конструкции, только имеют немного меньше размеры. Тепловая трубка проходит не по основанию радиатора, а по центру – между ребрами. Поэтому, для улучшения теплообмена, производитель применил термоклей.

GIGABYTE GA-P55-UD6

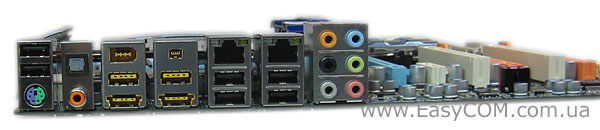

На заднюю панель у GIGABYTE GA-P55-UD6 вынесен достаточно солидный набор интерфейсов:

  • 1 x PS/2 комбинированный порт для клавиатуры или мышки;
  • 1 х оптический S/PDIF выход;
  • 1 х коаксиальный S/PDIF выход;
  • 2 x IEEE1394a порта;
  • 2 x LAN (RJ45) порта;
  • 2 х комбинированные eSATA/USB порта;
  • 8 x USB 2.0/1.1 портов;
  • 6 х аудио разъемы.

BIOS

GIGABYTE GA-P55-UD6

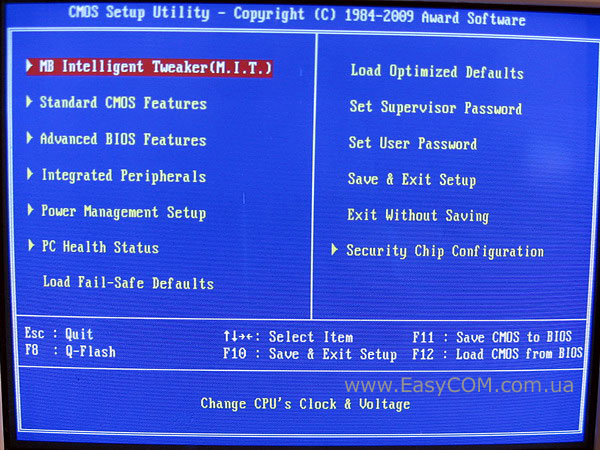

Компания GIGABYTE не изменяет своим традициям и даже в новой серии материнских плат использует привычный и простой код BIOS на основе наработок компании Award. Многие могут посчитать такой подход аскетичным, так как аналогичную BIOS мы видели и в 2000-ные и даже в ранние 90-е. Но, в принципе, политику производителя можно понять – в BIOS нет места для супер-графических интерфейсов и украшательств. Ее назначение – первичная конфигурация параметров системы и настройка работы материнской платы – функции достаточно ответственные. И пока данный вариант остается понятным пользователям, и полностью выполнят возложенные на него функции, зачем его менять на что-то другое?

GIGABYTE GA-P55-UD6

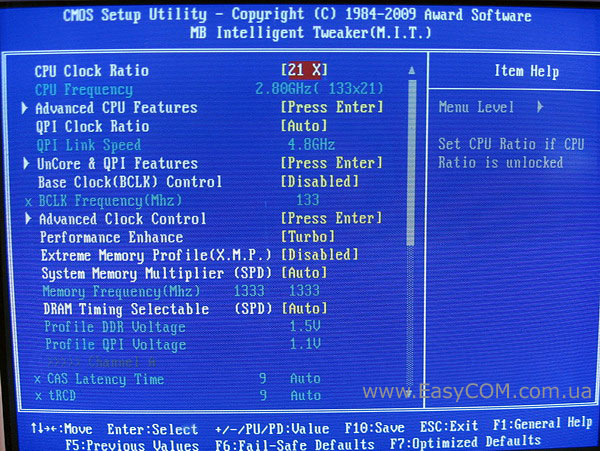

Все наиболее интересные настройки собраны в меню «MB Inteligent Tweaker (M.I.T.)» – это меню для разгона системы. Представляем их в виде таблицы.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Teach, Virtualization





Множитель шины QPI

QPI Clock Ratio

x32, x36



Процессорный множитель

CPU Clock Ratio

9 - max.

1

Количество активных ядер

CPU Cores Enabled

1 - max

1

Частота системной шины, МГц

BCLK Frequency

100 - 1200

1

Делитель для памяти

System Memory Multipllier (SPD)

6, 8, 10, 12



Частота шины PCI Express

PCI Express Frequency

 90 - 150

1

Фирменная технология динамического разгона

C.I.A. 2

Cruise, Sports, Racing, Turbo, Full Thrust



Улучшение производительности системы

Performance Enhance

Standart, Turbo, Extreme



Поддержка XMP

Extreme Memory Profile (X.M.P.)

Disable, Profile 1, Profile 2



Амплитуда сигналов процессора

CPU Clock Drive

700, 800, 900, 1000 мВ



 Амплитуда сигналов шины PCI Express

PCI Express Clock Drive

700, 800, 900, 1000 мВ



Сдвиг сигналов ЦП

CPU Clock Skew

0 – 750 пс



Сдвиг сигналов IO Hub

IOH Clock Skew

0 – 750 пс



Режим установки задержек памяти

DRAM Timing Selectable

Auto, Quick, Expert



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, Round Trip, Different DIMMs, Different Ranks, On The Sanc Rank



Напряжение на процессоре, В

CPU Vcore

0,50000-1,9 В

0,00625 В

Напряжение на шине QPI/Vtt, В

QPI/Vtt Voltage

0,8 – 1,94 В

0,02 – 0,1 В

Напряжение на северном мосте

PCH Core

0,85- 2,0 В

0,2 - 0,1 В

Напряжение питания ФАПЧ

CPU PLL

1,5 – 2,64 В

0,02 - 0,1 В

Напряжение на модулях памяти, В

DRAM Voltage

1,3 – 2,6 В

0,02 – 0,1 В



DRAM Termination

0,49 - 1,95

0,02 – 0,025 В



Ch-A (B) Data VRef.

0,49 – 0,94 В

0,01 В



Ch-A (B) Address VRef.

0,68 – 0,94 В

0,01 В

Калибровка питающей линии

Load-Line Calibration

Standart, Level 1, Level 2



Как и следовало ожидать от продукта ТОП-уровня, материнская плата GIGABYTE GA-P55-UD6 имеет очень обширные настройки для разгона системы. Здесь присутствуют и фирменные технологии авторазгона, и поддержка профилей XMP и даже режим «эксперта» для полностью ручной установки всех задержек памяти. Благодаря фирменному аппаратному чипу контроля напряжения, данная материнская плата позволяет регулировать напряжение практически на всех элементах и в очень широких пределах.

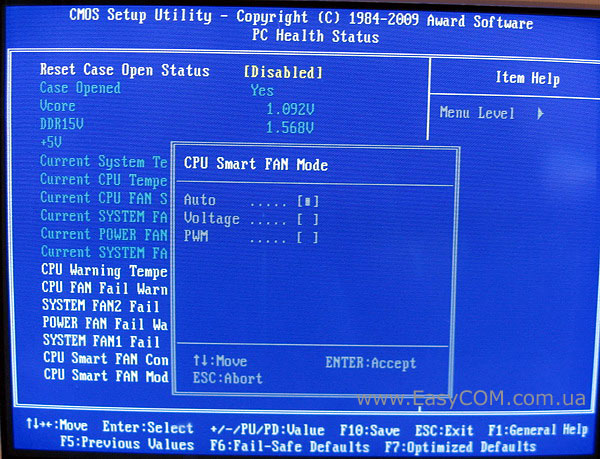

В меню «PC Health Status» есть мониторинг основных параметров работы системы. К сожалению, материнская плата поддерживает управление скоростью вращения только вентилятора на процессорном кулере. Автоматическая регулировка частоты вращения корпусных вентиляторов не предусмотрена.
