Обзор и тестирование материнской платы GIGABYTE GA-Q170M-D3H

Компания GIGABYTE может похвастать достаточно широким модельным рядом материнских плат, благодаря чему вы без проблем сможете подобрать необходимую функциональность, не переплачивая за ненужные лично вам возможности. Не стали исключением и модели на чипсете Intel Q170, который пришел на смену Intel Q87. Он является флагманским аналогом Intel Z170 для платформы Socket LGA1151 в корпоративном секторе. Напомним, что его функциональные возможности практически идентичны Intel Z170, за исключением разгона. С другой стороны, его несомненным достоинством выступает поддержка технологий Intel Small Business Advantage (Intel SBA) и Intel vPro. Более подробно с технологией Intel vPro можно ознакомиться на сайте компании, а о Intel SBA мы подробно поговорили в обзоре GIGABYTE GA-B85M-HD3.

GIGABYTE GA-Q170M-D3H

В данном же обзоре мы рассмотрим компактную модель формата microATX, предназначенную для сборки рабочих систем, − GIGABYTE GA-Q170M-D3H. Помимо поддержки двух упомянутых выше технологий, она может похвастать современным оснащением. Давайте же выясним, способна ли данная модель заинтересовать массовый сегмент рынка или она предназначена исключительно для офисного использования.

Спецификация

Производитель и модель

GIGABYTE GA-Q170M-D3H

Чипсет

Intel Q170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой 64 ГБ памяти c частотой вплоть до DDR4-2133 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (в режиме х16)

1 x PCI Express 3.0 x16 (в режиме х4)

1 x PCI Express 3.0 x1

1 х PCI

Дисковая подсистема

3 x SATA Express (каждый совместим с двумя SATA 6 Гбит/с)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

LAN

1 x Intel WGI219LM (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.0

2 x USB 2.0

5 x аудиопортов

1 х оптический S/PDIF Out

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

2 х COM

1 x LPT

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-Q170M-D3H GIGABYTE GA-Q170M-D3H

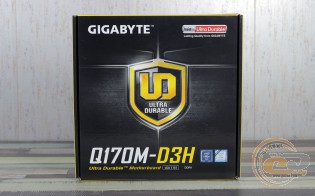

Материнская плата GIGABYTE GA-Q170M-D3H поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратную вынесены ключевые преимущества продукта и краткие технические характеристики.

GIGABYTE GA-Q170M-D3H

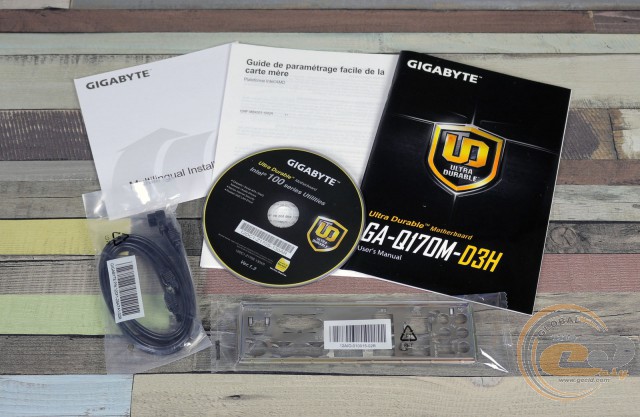

В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, бумажной документации, двух SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-Q170M-D3H

GIGABYTE GA-Q170M-D3H выполнена на печатной плате темно-коричневого цвета с оформлением в серо-черных тонах. Дизайн в целом достаточно строгий, однако чего еще можно ожидать от платы для корпоративного сектора. Что же касается удобства сборки, то все порты и разъемы расположены на оптимальных местах, DIMM-слоты оборудованы защелками только с одной стороны, а порты SATA Express имеют угловые коннекторы, поэтому даже крупная видеокарта не будет перекрывать к ним доступ.

GIGABYTE GA-Q170M-D3H

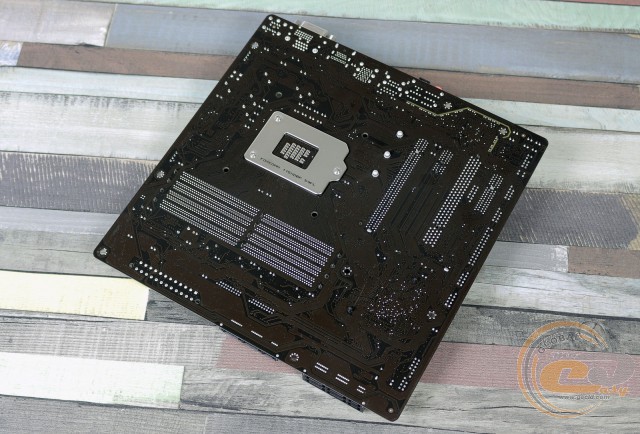

На обратной стороне печатной платы все традиционно: опорная пластина процессорного разъема и пластиковые клипсы крепления радиатора на чипсете Intel Q170.

GIGABYTE GA-Q170M-D3H

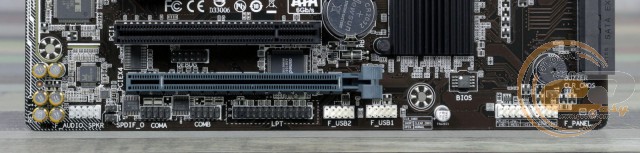

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, два порта COM, один LPT, колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-Q170M-D3H

GIGABYTE GA-Q170M-D3H

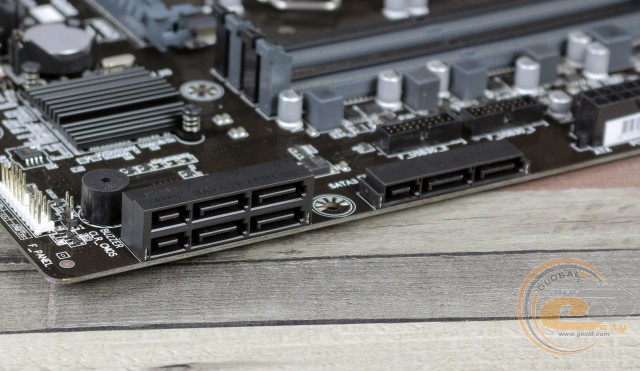

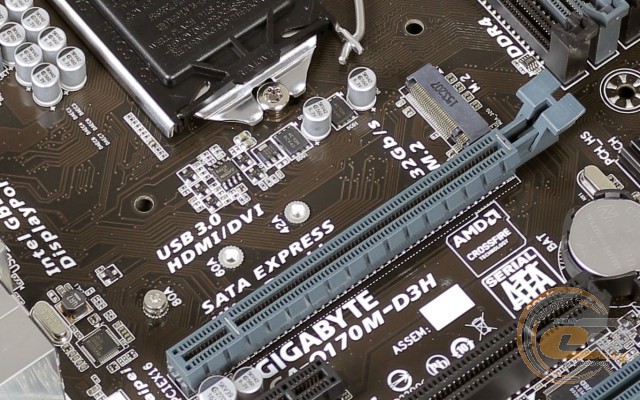

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и тремя SATA Express (пропускная способность до 16 Гбит/с), каждый из которых совместим с двумя SATA 6 Гбит/с.

GIGABYTE GA-Q170M-D3H

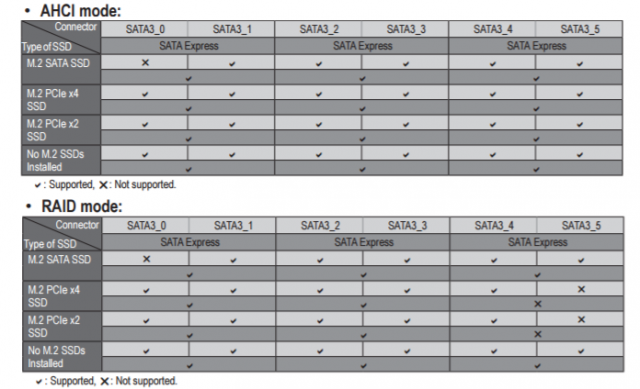

Есть и несколько ограничений. Например, при установке M.2 SATA-накопителя один из портов SATA («SATA3_0») будет отключен. При организации RAID-связок количество ограничений возрастает.

GIGABYTE GA-Q170M-D3H

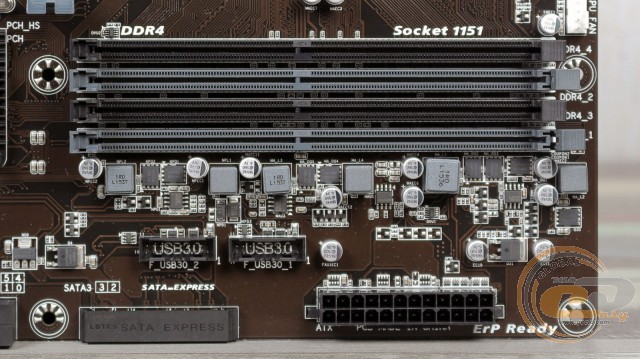

Плата GIGABYTE GA-Q170M-D3H оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частоте 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне находится пара колодок для подключения выносных панелей с портами USB 3.0. Всего модель может похвастать восемью портами USB 3.0: четырьмя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-Q170M-D3H

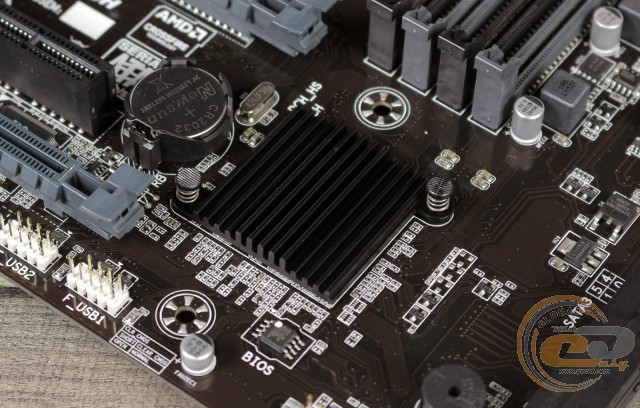

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel Q170. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,7°C;
  • дроссели подсистемы питания процессора – 60,2°C;
  • полевые транзисторы подсистемы питания процессора – 66,4°C.

Поскольку перед нами устройство, не предназначенное для разгонных экспериментов, то подобные температурные показатели можно охарактеризовать как вполне достойные и переживать по поводу перегрева точно не стоит.

GIGABYTE GA-Q170M-D3H

GIGABYTE GA-Q170M-D3H

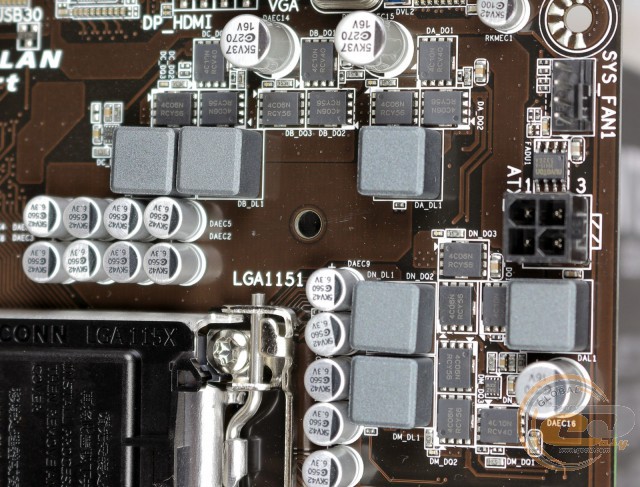

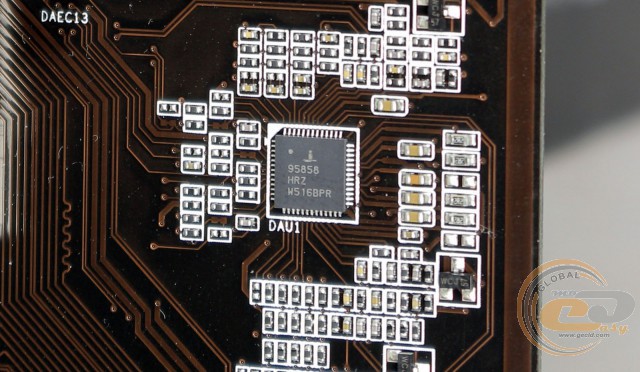

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база материнской платы набрана при помощи надежных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

GIGABYTE GA-Q170M-D3H

Для расширения функциональности GIGABYTE GA-Q170M-D3H у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI;
  4. PCI Express 3.0 x16 (в режиме х4).

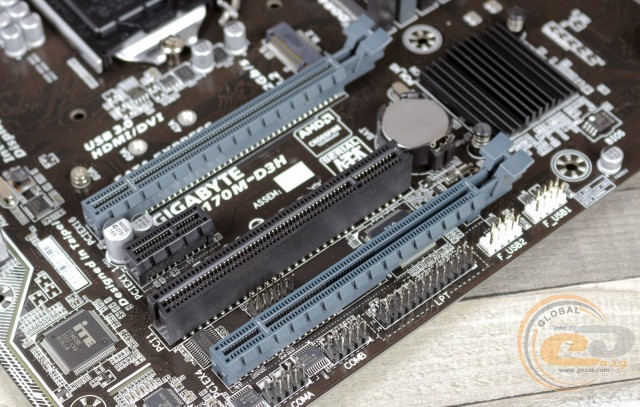

Как видим, для организации графической подсистемы имеются два слота PCI Express x16, один из которых подключен к процессору и всегда использует 16 линий PCI Express 3.0, тогда как второй поддерживает только 4 чипсетные линии. В случае установки двух видеокарт, они будут работать по не самой оптимальной схеме х16+х4, которая к тому же поддерживается только графическими ускорителями AMD.

GIGABYTE GA-Q170M-D3H

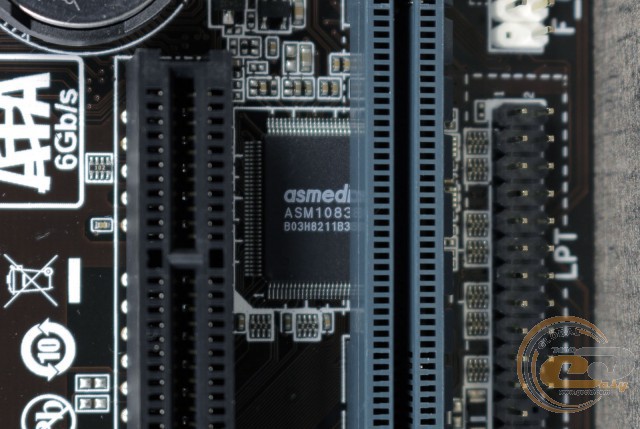

Поскольку чипсет Intel Q170 не поддерживает интерфейс PCI, то функционирование соответствующего слота реализовано при помощи моста ASMedia ASM1083.

GIGABYTE GA-Q170M-D3H

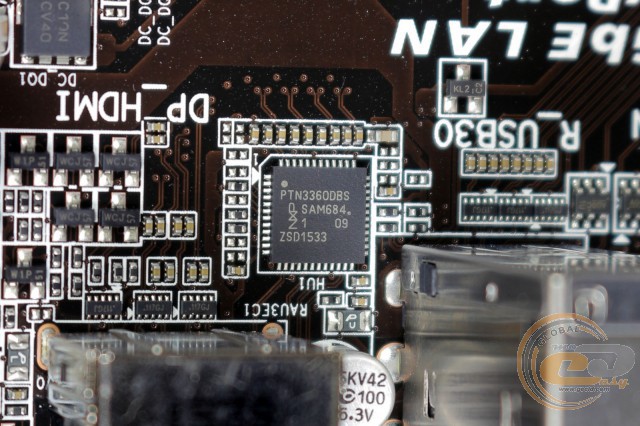

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода (D-Sub, HDMI, DisplayPort и DVI-D), обслуживание которых осуществляется силами микросхемы PTN3360DBS.

GIGABYTE GA-Q170M-D3H

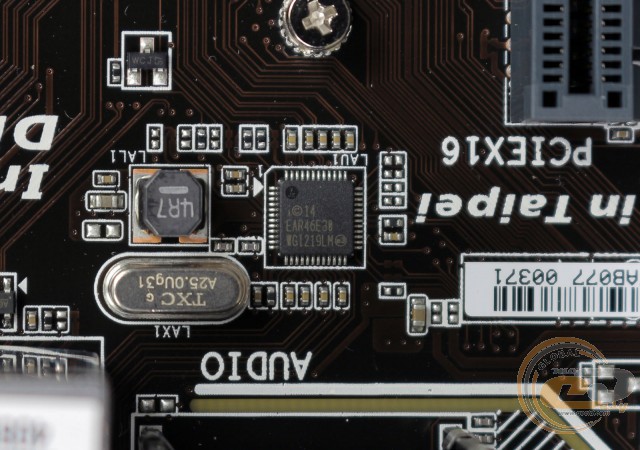

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219LM.
