Обзор и тестирование материнской платы GIGABYTE GA-Z170-HD3P

Материнские платы среднего уровня в формате ATX на флагманском чипсете Intel Z170 представляют, пожалуй, наибольший интерес для пользователей, собирающих домашний ПК с хорошими функциональными возможностями и с небольшим заделом на будущее. На текущий момент возможность разгона процессоров с разблокированным множителем предлагают исключительно модели на Intel Z170, и именно поэтому их выбор для любителей оверклокерских экспериментов является более целесообразным, чем шанс немного сэкономить на покупке версий на младших наборах системной логики.

GIGABYTE GA-Z170-HD3P

Именно такой материнской платой и является GIGABYTE GA-Z170-HD3P, которая получила достаточно современное оснащение, которое выгодно дополнено возможностью разгона и хорошей конфигурацией интерфейсной панели. Любопытно, что в продаже ее можно встретить с аналогичным или более высоким ценником, чем у рассмотренной нами ранее модели GIGABYTE GA-Z170-Gaming K3, поэтому будет интересно сравнить их возможности:



GIGABYTE GA-Z170-HD3P

GIGABYTE GA-Z170-Gaming K3

USB 3.1

внешние/внутренние

2 (USB 3.1 Type-C и USB 3.1 Type-A) /-

2 (USB 3.1 Type-A) /-

USB 3.0

внешние/внутренние

3/4

4/2

USB 2.0

внешние/внутренние

2/4

-/4

Оперативная память

4 x DIMM

до 64 ГБ

4 x DIMM

до 64 ГБ

PCIe 3.0 x16 (в режиме х16)

1

1

PCIe 3.0 x16 (в режиме х4)

1

1

PCIe x1

2

4

PCI

2

Нет

SATA 6 Гбит/с

-

2

SATA Express

3 (совместимы с 6 х SATA 6 Гбит/с)

2 (совместимы с 4 х SATA 6 Гбит/с)

M.2 Socket 3

1

1

Thunderbolt

1

(разъем для подключения платы Thunderbolt)

1

(разъем для подключения платы Thunderbolt)

LAN

1

1

Аудио

Realtek ALC887

Realtek ALC1150

Фазы питания

6

7

Формат

ATX

ATX

Как видим, в пользу GIGABYTE GA-Z170-Gaming K3 говорит более качественная звуковая подсистема, использование сетевого контроллера Qualcomm Atheros Killer E2201, оригинальный дизайн, а также поддержка четырех слотов PCI Express 3.0 x1. В свою очередь GIGABYTE GA-Z170-HD3P может похвастать более компактными габаритами, слотами PCI, портом LPT, большим количеством USB (включая один USB 3.1 Type-C), а также одним дополнительным интерфейсом SATA Express. А теперь давайте перейдем к более глубокому обзору новинки.

Спецификация

Производитель и модель

GIGABYTE GA-Z170-HD3P

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти с частотой до DDR4-3466 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (х16 / x16+x4)

2 x PCI Express 3.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel Z170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

3 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111HS (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (2 x 4-контактные и 1 x 3-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х D-Sub

1 x RJ45

3 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

2 x USB 2.0

6 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 х LPT

1 x TPM

1 х S/PDIF Out

1 х Thunderbolt

BIOS

2 x 64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

305 x 199 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-Z170-HD3P GIGABYTE GA-Z170-HD3P

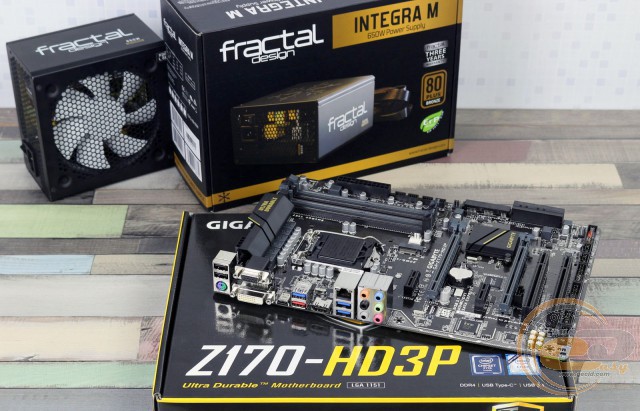

Материнская плата GIGABYTE GA-Z170-HD3P поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ее ключевые особенности и преимущества.

GIGABYTE GA-Z170-HD3P

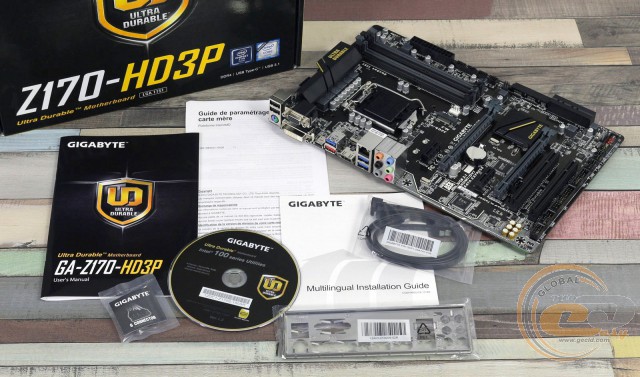

В коробке с рассматриваемой моделью поставляется не только стандартный набор аксессуаров в виде диска с драйверами и утилитами, набора бумажной документации, двух SATA-шлейфов и заглушки интерфейсной панели, но и приятный бонус в виде инструмента GIGABYTE G Connector, который существенно облегчает процесс подключения фронтальной панели корпуса ПК.

Дизайн и особенности платы

GIGABYTE GA-Z170-HD3P

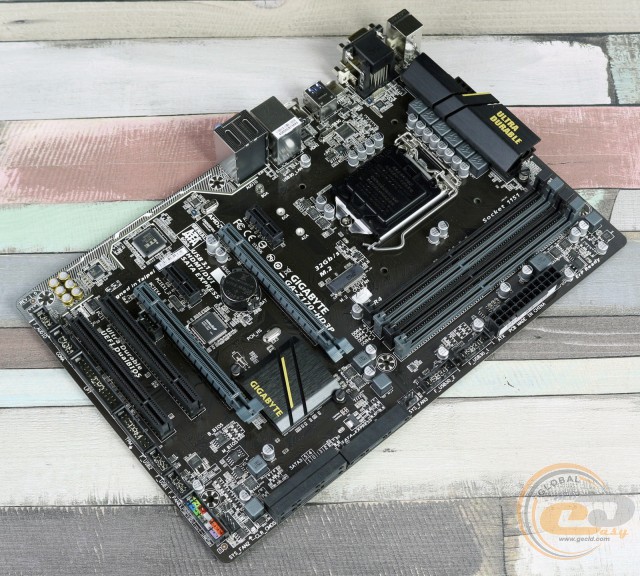

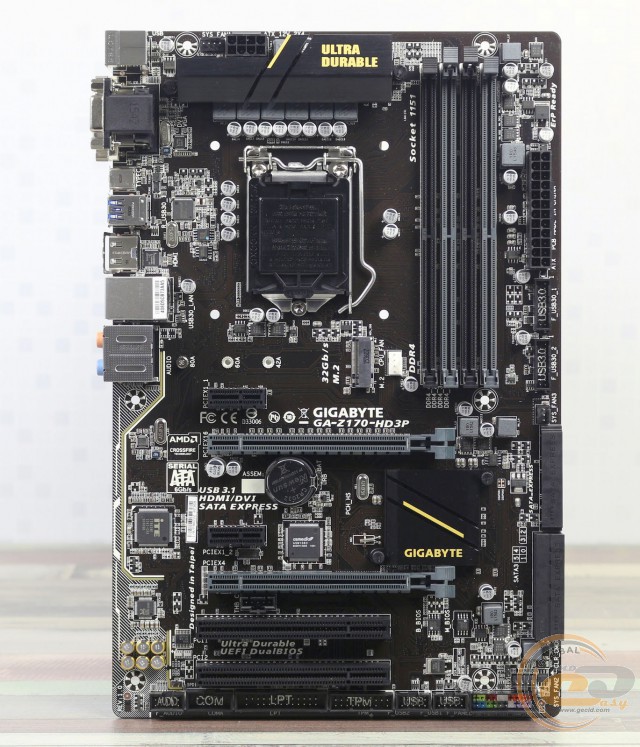

В основе новинки лежит печатная плата формата ATX коричневого цвета с уменьшенной до 199 мм шириной. Ее дизайн весьма строгий и сдержанный, что касается не только цвета печатной платы, но и радиаторов системы охлаждения.

GIGABYTE GA-Z170-HD3P

С компоновкой набортных элементов у нас не возникло никаких проблем, поскольку расположение всех портов и разъемов не затруднит процесс сборки системы. В свою очередь DIMM-слоты оборудованы защелками только с одной стороны, так что для замены модулей оперативной памяти вам не придется предварительно отключать видеокарту.

GIGABYTE GA-Z170-HD3P

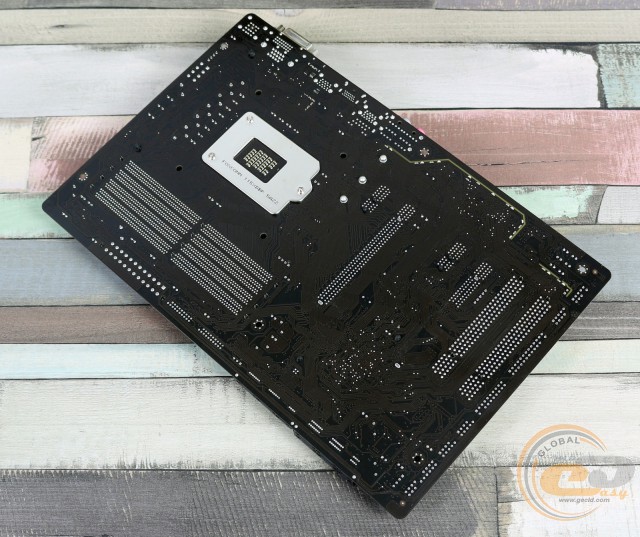

На обратной стороне печатной платы все традиционно: в наличии опорная пластина процессорного разъема и пластиковые клипсы крепления радиаторов.

GIGABYTE GA-Z170-HD3P

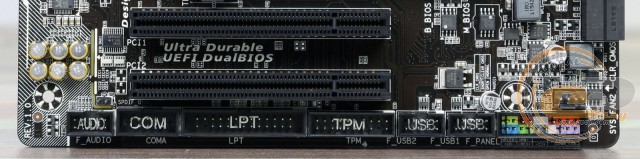

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM, LPT, Thunderbolt и TPM, колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов) и джампер для сброса CMOS. Также отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-Z170-HD3P

GIGABYTE GA-Z170-HD3P

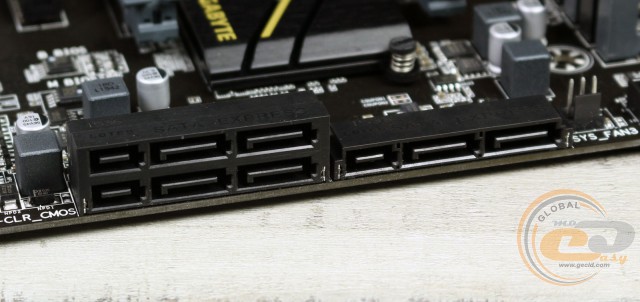

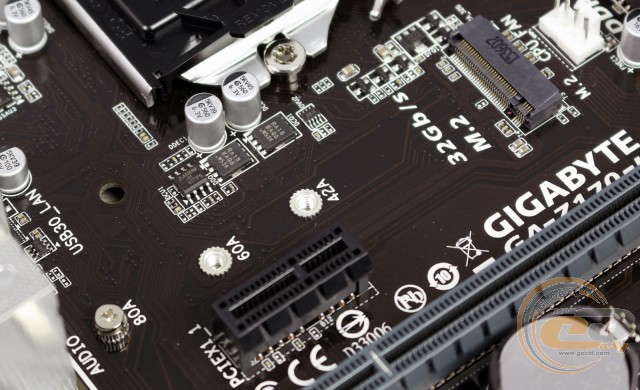

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и тремя портами SATA Express 16 Гбит/с, каждый из которых совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

GIGABYTE GA-Z170-HD3P

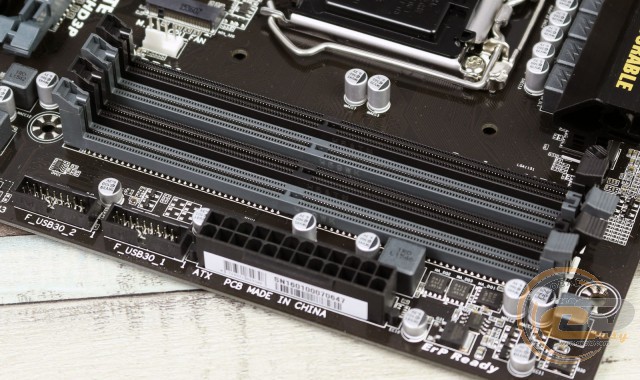

Системная плата GIGABYTE GA-Z170-HD3P оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3466 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ.

Также на правой стороне находятся две колодки для подключения выносных панелей с портами USB 3.0. Всего новинка может похвастать семью портами USB 3.0: четырьмя внутренними и тремя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-Z170-HD3P

GIGABYTE GA-Z170-HD3P

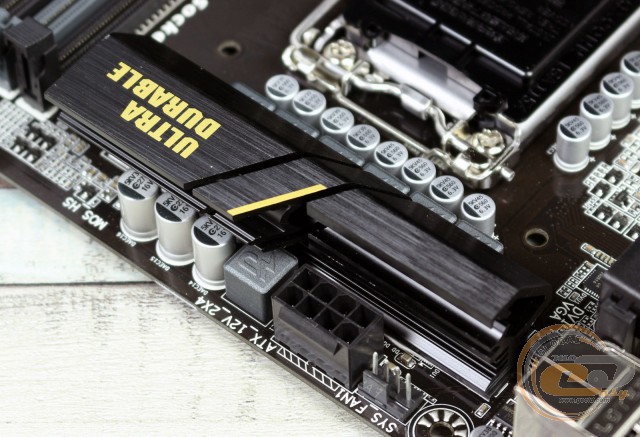

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z170, в то время как другой накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,3°C (при разгоне – 33,3°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 39,7°C (при разгоне – 45,9°C);
  • дроссели – 47,6°C (при разгоне − 56,7°C).

Отметим, что эффективность охлаждения ключевых компонентов на тестируемой материнской плате оказалась немного выше, чем на GIGABYTE GA-Z170-Gaming K3.

GIGABYTE GA-Z170-HD3P

GIGABYTE GA-Z170-HD3P

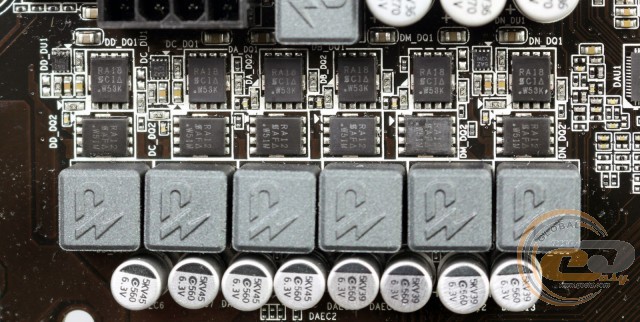

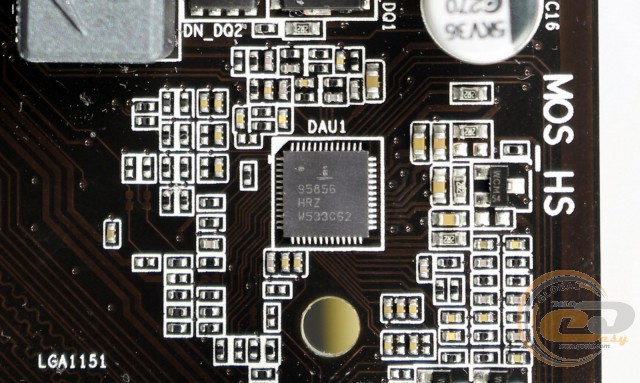

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95856. Элементная база материнской платы набрана при помощи качественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

GIGABYTE GA-Z170-HD3P

Для расширения функциональности GIGABYTE GA-Z170-HD3P у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI;
  6. PCI.

Несмотря на поддержку технологии AMD CrossFireX и наличие двух слотов PCI Express х16, говорить об установке двух графических ускорителей не стоит, поскольку из двух разъемов 16 линий использует только один, тогда как пропускная способность второго ограничена четырьмя линиями. Поэтому если вы установите две видеокарты, то работать они будут по схеме х16+х4, что не позволит раскрыть их потенциал в полной мере.

Также отметим, что слот PCI Express 3.0 x16 (на схеме «PCIEX4») делит чипсетные линии с одним из слотов PCI Express 3.0 x1 (на схеме «PCIEX1_2»). Если оба они заняты, то разъем PCIEX4 может работать лишь в режиме х1. Если же ему необходимо все 4 линии, тогда PCIEX1_2 будет отключен.

GIGABYTE GA-Z170-HD3P

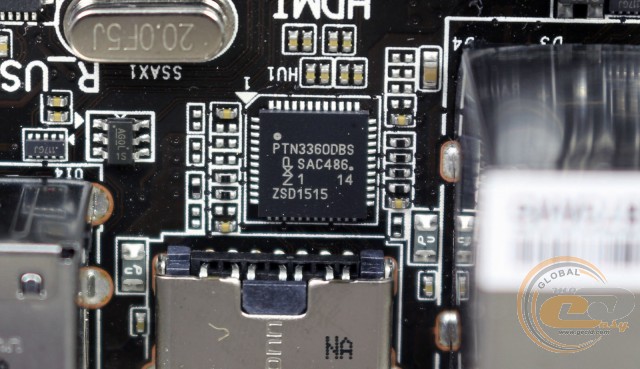

При желании воспользоваться возможностями интегрированного в CPU графического ядра, в вашем распоряжении будут три видеовыхода: HDMI, D-Sub и DVI-D, обслуживание которых осуществляется силами микросхемы PTN3360DBS.

GIGABYTE GA-Z170-HD3P

Поскольку чипсет Intel Z170 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083.
