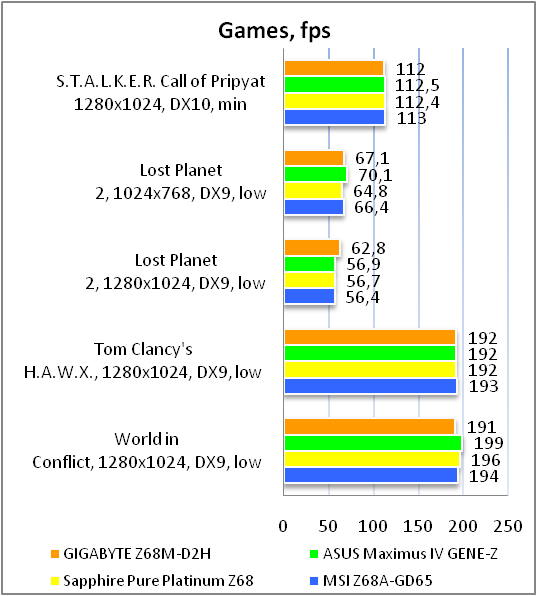

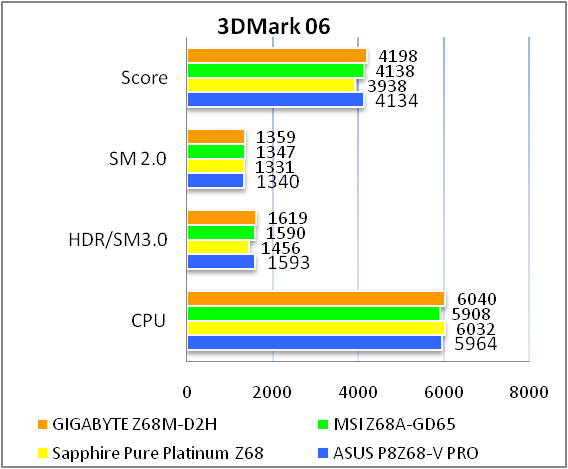

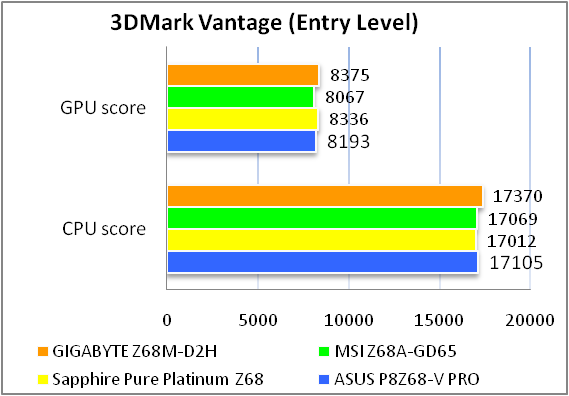

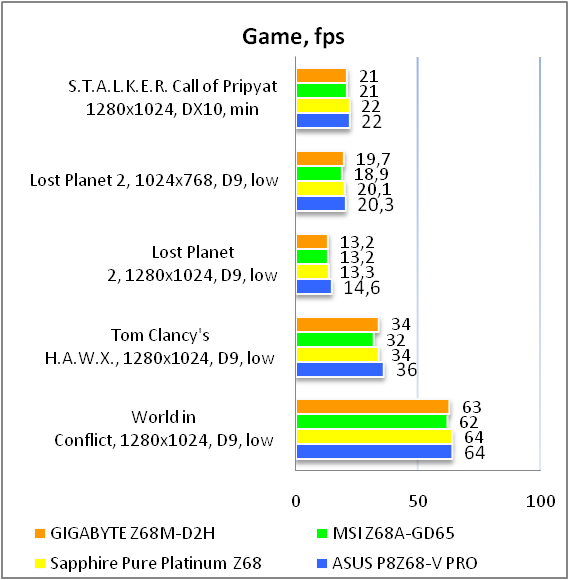

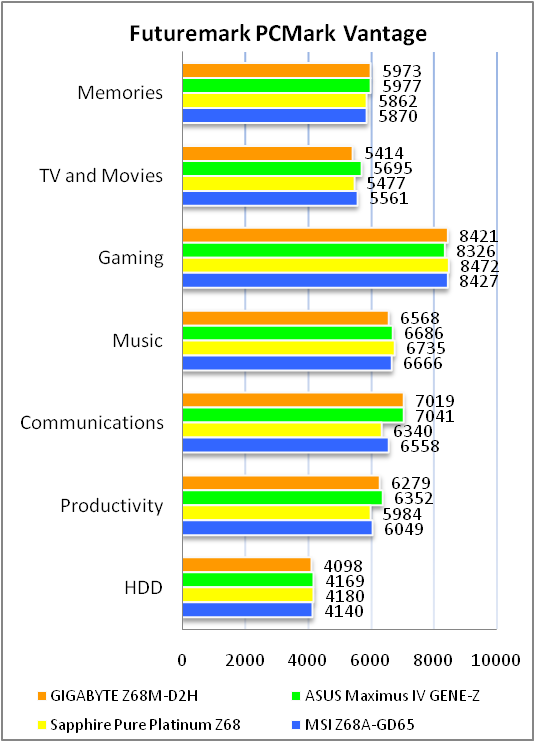

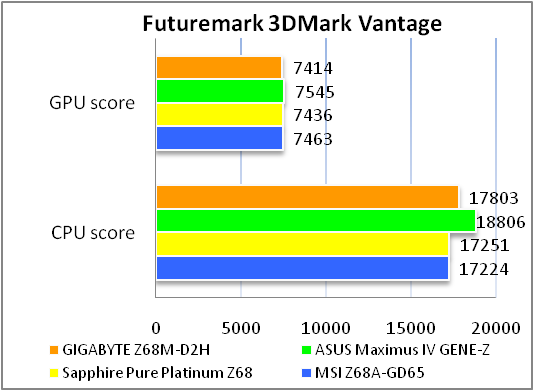

Обзор и тестирование материнской платы GIGABYTE GA-Z68M-D2H

Сегодня мы рассмотрим материнскую плату от компании GIGABYTE, основанную на наборе системной логики Intel Z68 Express. Подробно особенности данного чипсета описаны в этом обзоре, но напомним, что Intel Z68 Express представляет собой некую совокупность наборов системной логики Intel P67 и H67 Express, то есть располагает широкими возможностями разгона системы, и в то же время позволяет работать с интегрированным в современные процессоры Intel графическим ядром. Рассматриваемая сегодня материнская плата имеет форм-фактор MicroATX и предназначена для комплектации компактных и недорогих, но функциональных систем. С другой стороны плата обеспечивает некий разгонный потенциал и несет на борту два разъема PCI-Ex16, а для встроенной графики предусмотрены как цифровой, так и аналоговый вывод изображения. Также на плате разместилась качественная аудиоподсистема, а сама материнская плата GIGABYTE GA-Z68M-D2H относится к серии Ultra Durable 2, что означает использование качественных элементов. Но разберем все это подробней и поищем «ложку дегтя».

GIGABYTE GA-Z68M-D2H

Спецификация материнской платы GIGABYTE GA-Z68M-D2H:

Производитель

GIGABYTE

Модель

GA-Z68M-D2H

Чипсет

Intel Z68 Express

Процессорный разъем

Socket LGA 1155

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron

Используемая память

DDR3 2133/1866/1600/1333/1066 МГц

Поддержка памяти

4 x 1,5 В DIMM двухканальной архитектуры до
32 ГБ, без ECC

Слоты расширения

1 x PCI-Ex16 (x16)
1 x PCI-Ex16 (x4)
2 x PCI-E x1

Дисковая подсистема

2 x SATA 6.0 Гбит/с
4 x SATA 3.0 Гбит/с
с возможностью организации SATA RAID 0, 1, 5, 10

LAN

Realtek RTL8111E (10/100/1000 Мбит/с)

Звуковая подсистема

Realtek ALC889, 8-канальный High-Definition Audio

Охлаждение

Алюминиевый радиатор на микросхеме южного моста

Разъемы для вентиляторов

1 x CPU
1 x корпусный вентилятор

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x HDMI
1 x D-Sub
1 x DVI-D
1 x LAN (RJ45)
6 x USB 2.0
1 x оптический SPDIF
3 x 3.5 мм аудио разъёма (линейныйвход/линейный выход/микрофон)

Внутренние порты I/O

4 x USB 2.0
1 x S/PDIF выход
4 x SATA 3.0 Гб/с
2 x SATA 6.0 Гб/с
1 x TPM
1 x COM
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 32 Мбит ПЗУ
AWARD BIOS, DualBIOS, PnP 1.0a, DMI 2.0, ACPI 1.0b, SM BIOS 2.4

Фирменные технологии

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2

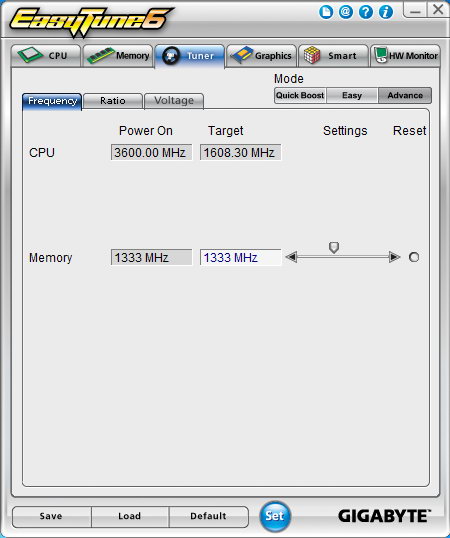

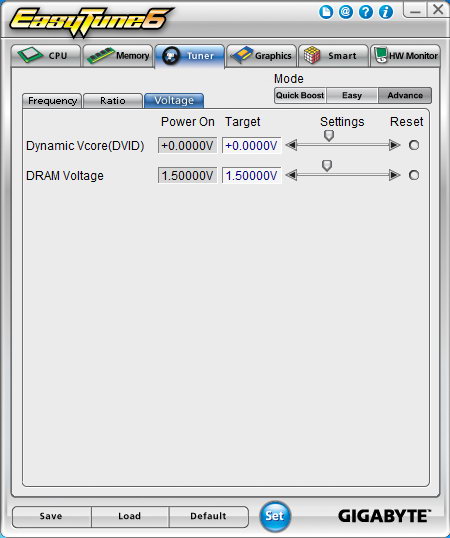

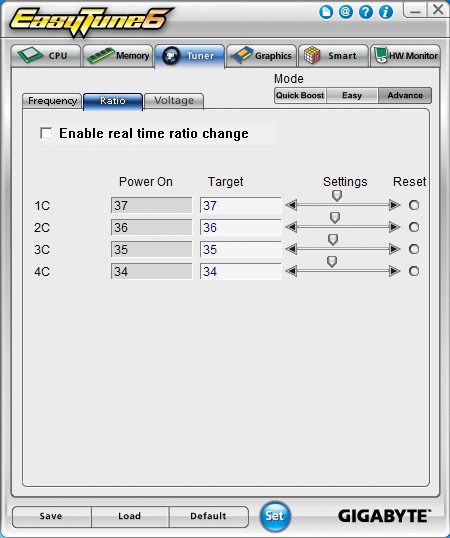

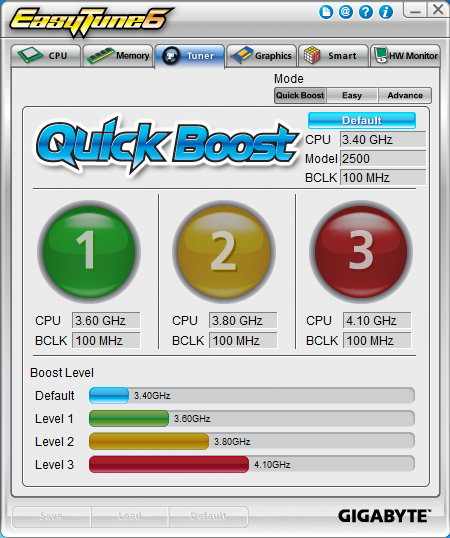

EasyTune
Smart 6™
Auto Green
eXtreme Hard Drive (X.H.D)
ON/OFF Charge
Cloud OC
3TB+ Unlock
TouchBIOS
Q-Share

Форм-фактор, размеры, мм

MicroATX
244 x 244

Сайт производителя

http://www.gigabyte.ua/
Новые версии BIOS и драйверов можно загрузить со страницы загрузки.

GIGABYTE GA-Z68M-D2H

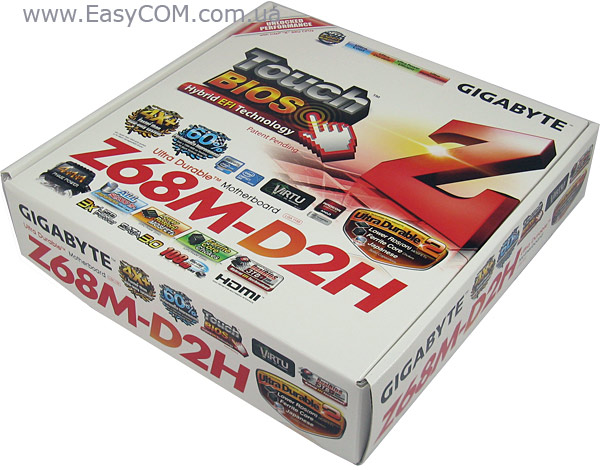

Материнская плата поставляется в компактной картонной коробке с качественной полиграфией. Верхнюю часть лицевой стороны упаковки занимает большая эмблема набора системной логики Intel Z68 и большая пиктограмма TouchBIOS. В нижней части крупными буквами приводится наименование модели материнской платы. Кроме того, здесь можно найти несколько дополнительных пиктограмм, указывающих на те, или иные особенности изделия, среди которых можно отметить поддержку технологий Intel Smart Response, LucidLogix Virtu, а так же наличие поддержки AMD CrossFireX.

На обратной стороне коробки приводится расширенная информация об особенностях фирменных технологий и особенностях платы. Рассмотрим некоторые из них подробней:

  • 108dB - аудиокодек и его обвязка гарантируют соотношение сигнал/шум 108 дБ.
  • DualBIOS 3TB+ - две микросхемы памяти, хранящие микропрограмму BIOS плюс - поддержка накопителей емкостью более 3 ТБ.
  • 3x USB Power - сила тока увеличена втрое для поддержки внешних устройств USB.
  • 50,000 hr. Solid Capacitors – 50 000 часов наработки на отказ для твердотельных конденсаторов.
  • Intel Smart Response Technology - технология, позволяющая увеличить быстродействие дисковой подсистемы благодаря кэшированию данных на производительный SSD- накопитель.

В коробке вместе с материнской платой GIGABYTE GA-Z68M-D2H можно найти следующие аксессуары:

  • руководство пользователя;
  • 2 x SATA 6.0 Гбит/с кабеля;
  • заглушку интерфейсной панели;
  • диск с драйверами и утилитами.

Как видно, комплектация весьма скромная. Но стоимость материнской платы оправдывает такую комплектацию.

GIGABYTE GA-Z68M-D2H

Рассматриваемая сегодня материнская плата GIGABYTEGA-Z68M-D2H принадлежит к форм-фактору MicroATX и имеет достаточно проработанный дизайн печатной платы. Но в компоновке платы просматривается ряд компромиссных решений, таких как: близкое соседство первого разъема PCI-Ex16 и слотов для установки оперативной памяти. Если установить крупногабаритный видеоадаптер, то для добавления ОЗУ необходимо будет извлечь его. Похожая ситуация и со вторым разъемом PCI-Ex16 - близкое соседство с портами SATA. Крупногабаритный видеоадаптер перекроет доступ к ним. При сборке производительного ПК необходимо будет соблюдать определенный порядок действий, поскольку установленный в нижний разъем PCI-Ex16 крупногабаритный видеоадаптер перекроет доступ к колодкам USB и внутреннему аудиоразъему. На плате присутствует одна особенность - отсутствие отверстий для крепления с правой стороны, из-за чего нижний правый угол будет немного «свисать». При установке материнской платы нужно проявить осторожность, что бы ее не повредить.

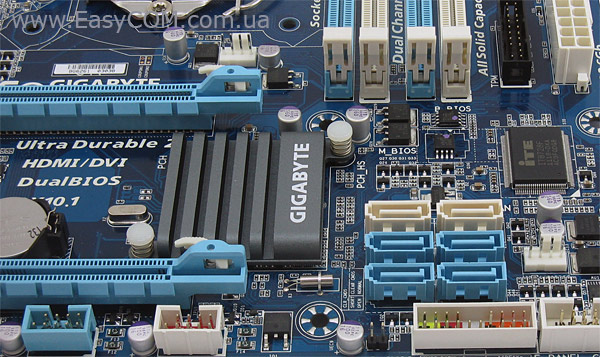

Дисковая подсистема материнской платы GIGABYTE GA-Z68M-D2H основана на чипсете Intel Z68 Express, который поддерживает четыре порта SATA 3 Гбит/c и два порта SATA 6 Гбит/c (белого цвета) с возможностью организации RAID-массивов уровней 0, 1, 5 и 10.

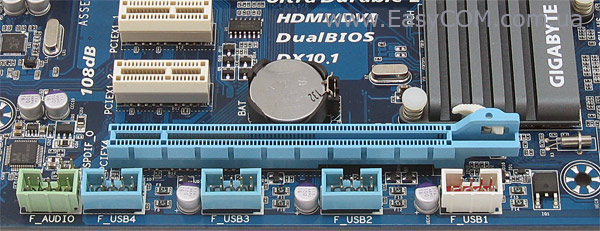

Набор системной логики Intel Z68 Express поддерживает до 14 портов USB 2.0, и на материнской плате GIGABYTE GA-Z68M-D2H все они реализованы. Шесть портов выведены на интерфейсную панель, еще восемь можно подключить при помощи находящихся на плате колодок.

К сожалению, производитель не добавил контроллер USB 3.0, а набор системной логики Intel Z68 Express не поддерживает этот стандарт.

Материнская плата GIGABYTE GA-Z68M-D2H имеет четыре слота расширения: два PCI-Express x16 и два PCI-E x1. Однако полноценные 16 линий «жестко» выделено только на первый слот PCI-E 16x, в случае использования двух слотов для поддержки технологий CrossFireX они будут работать в режиме 16+4 линий. Таким образом, целесообразней второй порт PCI-E 16x использовать под другие платы расширения. Поскольку инженеры компании GIGABYTE не добавили дополнительный контролер шины PCI, то использовать такие устройства не получиться. Сам чипсет Intel Z68 Express не поддерживает шину PCI.

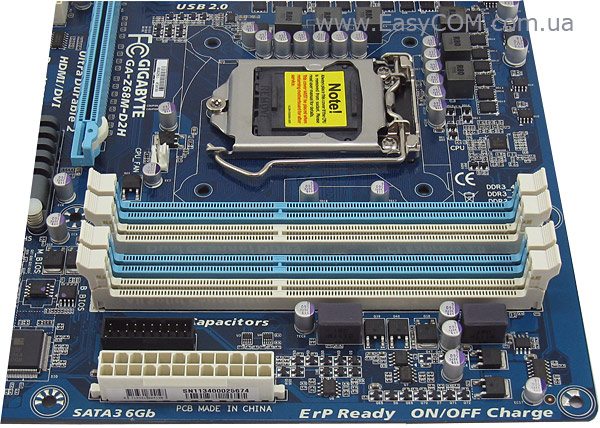

На материнской плате GIGABYTE GA-Z68M-D2H установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимальная частота оперативной памяти составляет 2133 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять разъемы соответствующих цветов.

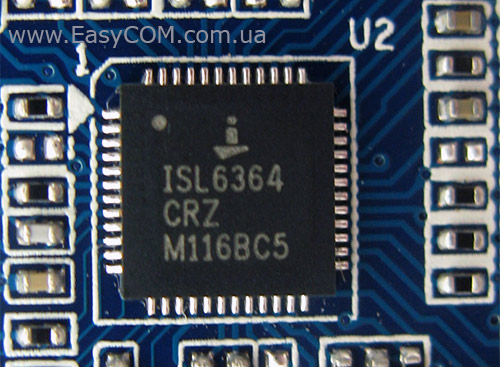

Питание ядра процессора, встроенного в него «системного агента» и видеоядра организованно по 4+1+1-фазной схеме, причем количество элементов в дополнительных фазах для большей надежности удвоено. В качестве ШИМ-контроллера используется микросхема Intersil ISL6364. Поскольку материнская плата относится к серии Ultra Durable 2, узел стабилизатора питания процессора построен с применением качественной элементной базы, в состав которой входят: дроссели с ферритовым сердечником и высококачественные твердотельные конденсаторы. Питание процессора обеспечивает 4-контактный разъем ATX12V.

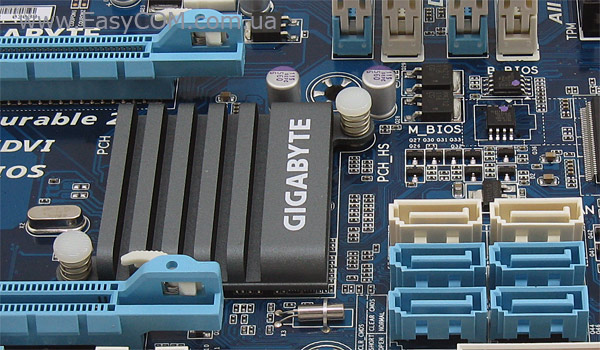

Пассивная система охлаждения материнской платы GIGABYTE GA-Z68M-D2H состоит из широкого низкопрофильного алюминиевого радиатора для чипсета, который отлично справляется со своими обязанностями - во время тестирования платы температура на этом радиаторе не поднималась выше 45°C. Охлаждение силовых элементов стабилизатора питания процессора отсутствует, что делает плату ориентированной на стабильную работу, а не на разгон.

Звуковая система основана на качественном HDA-кодеке 8-канального звука Realtek ALC889, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

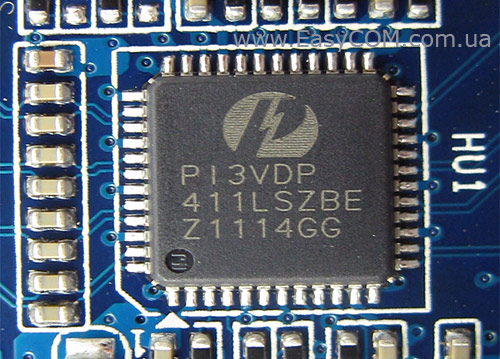

За работу видеовыходов отвечает контроллер Pericom P13VDP, который не в первый раз использует компания GIGABYTE в своих материнских платах.

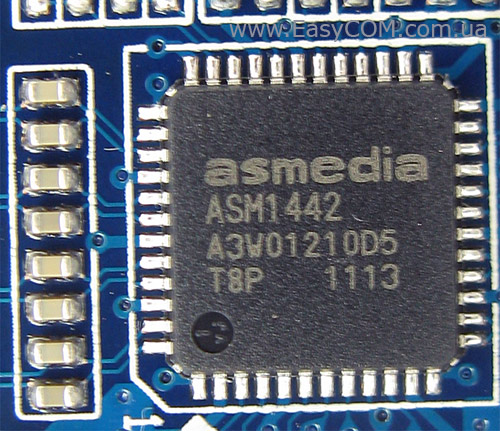

Для переключения между портами HDMI, DVI и VGA используется микросхема ASMedia ASM1442.

GIGABYTE GA-Z68M-D2H

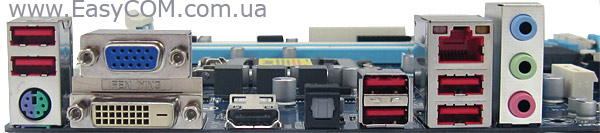

На интерфейсную панель GIGABYTE GA-Z68M-D2H выведены следующие порты:

  • 1 x PS/2 (клавиатура/мышь);
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-SUB;
  • 1 x LAN (RJ45);
  • 6 x USB 2.0;
  • 1 x оптический SPDIF;
  • 8-канальный аудио выход.

В конфигурации интерфейсной панели присутствуют все необходимые порты и разъемы для построения универсальной системы, разве что USB 3.0 не хватает. Примечательно наличие как аналогового, так и цифрового видеовыхода, что позволит использовать мониторы с различными типами подключения. Но с аудиовыходами не все так удобно. Все 8 каналов можно задействовать только при подключении части колонок к фронтальной аудиопанели формата HD-Audio и соответствующей настройке аудиодрайвера.

GIGABYTE GA-Z68M-D2H

Материнская плата GIGABYTE GA-Z68M-D2H имеет всего два разъема для подключения вентиляторов: один 4-контактный для процессорного кулера и еще один 4-контактный для корпусного вентилятора. Это означает, что средствами материнской платы можно запитать только один корпусной вентилятор, например на вдув. Но при необходимости дополнительный вентилятор можно запитать напрямую от блока питания.

BIOS

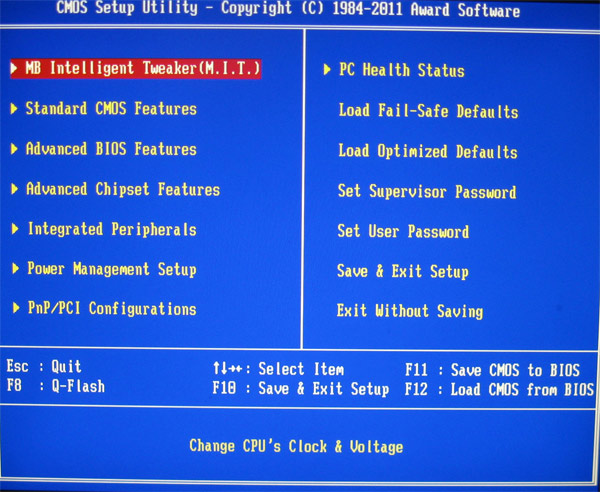

В данной материнской плате используется Award BIOS, интерфейс которой имеет привычное оформление, а навигация производится исключительно с помощью клавиатуры.

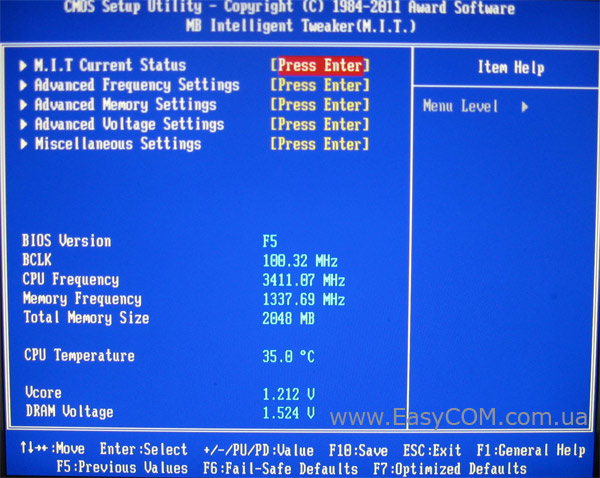

Все предназначенные для разгона настройки сосредоточены в разделе «MB Intelligent Tweaker (M.I.T.)».

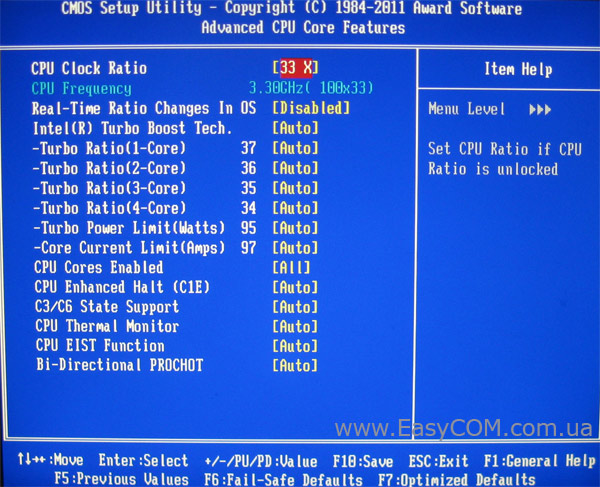

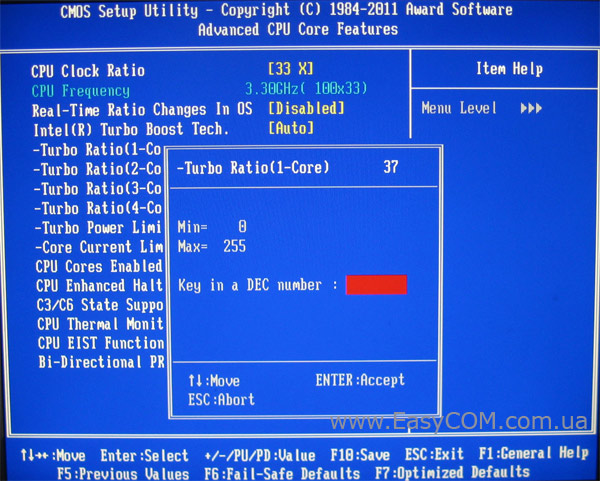

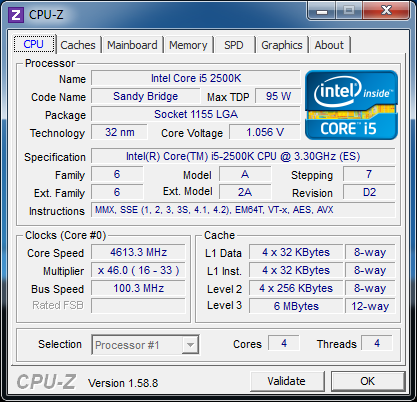

Настройки частот находятся в подразделе «Advanced Frequency Settings». Кроме того, здесь можно регулировать величину процессорного множителя для разгона процессоров, в которых он разблокирован, а также увеличить производительность процессоров с заблокированным множителем путем повышения значения множителя в турбо режиме.

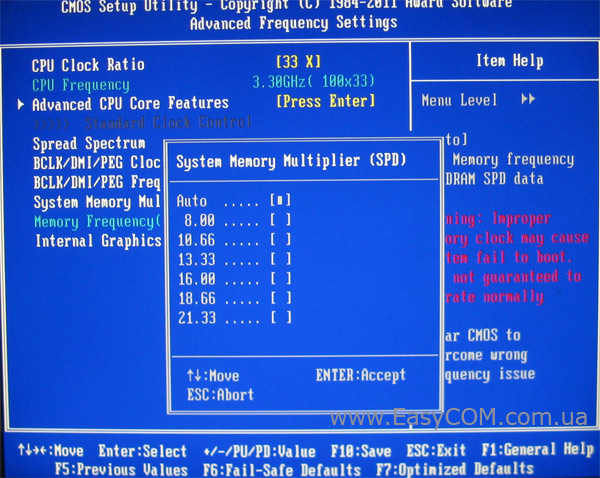

Есть возможность изменять частоту памяти. Максимальное значение, которое можно выставить 2133 МГц.

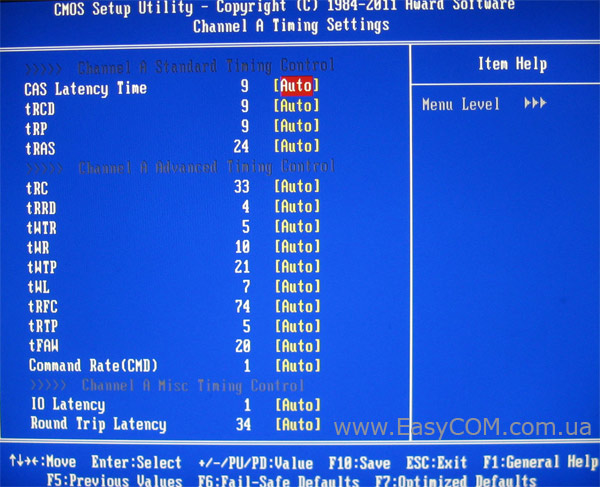

Также присутствует подраздел, в котором сосредоточены настройки таймингов и подтаймингов.

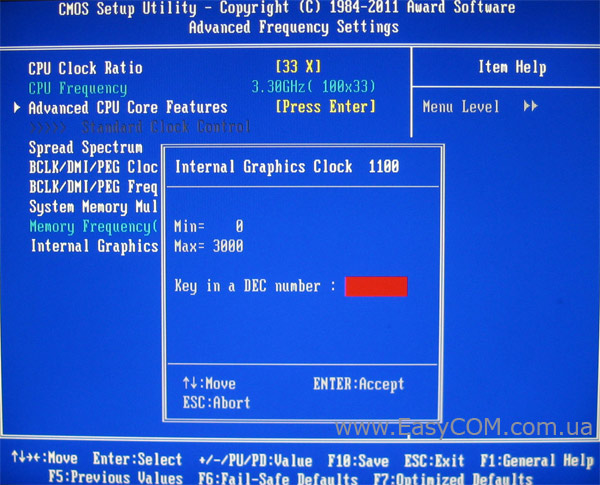

Производительность встроенной в процессор видеоподсистемы можно увеличить в подпункте Internal Graphics Clock

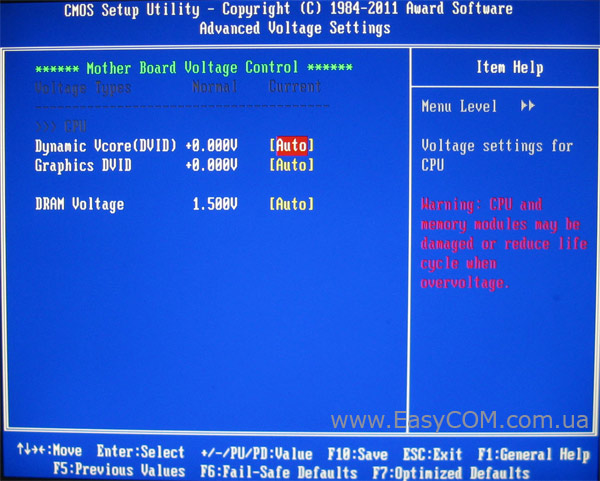

Для регулировки напряжений доступен базовый набор возможностей. Изменять напряжение можно на ядре процессора, видеоядре и модулях оперативной памяти. Напряжение можно регулировать в довольно широких пределах.

Доступные настройки, необходимые для разгона системы, мы свели в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU ClockRatio

16 – 59

1

Множитель частоты TurboBoost

TurboRatio (Core)

0 – 255

1

Ограничение по мощности

TurboPowerLimit

0 – 1000

1

Частота системной шины, МГц

BCLK/DMI/PEG Frequency

80 – 200

0,1

Делитель для памяти

SystemMemoryMultipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRC, tRRD,tWTR, tWR, tWTP, tRFC, tRTP, tFAW, CMD



Напряжение на процессоре, В

DynamicVcore(DVID)

-0,320…+0,640

0,01

Напряжение на модулях памяти, В

DRAM Voltage

1,1 – 2,4

0,02

 Напряжение видеоядра, В

Graphics DVID

-0,320…+0,640

0,01

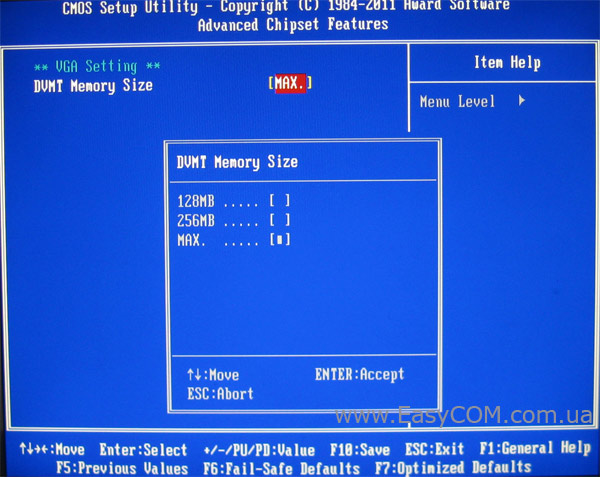

Подпункт Advanced Chipset Features позволяет указать количество памяти, выделяемой встроенному видеоадаптеру.

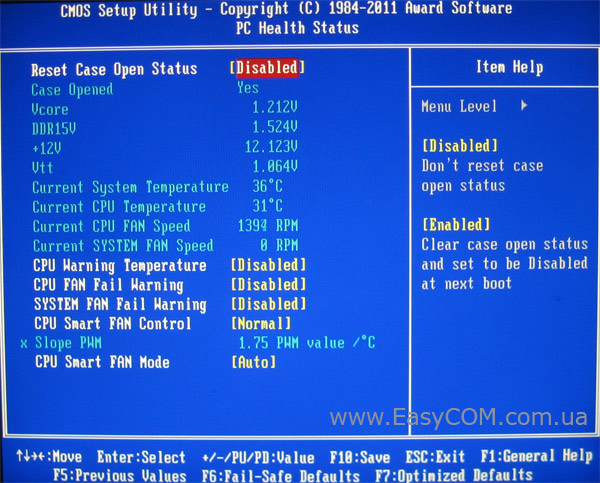

Доступ к мониторингу параметров системы осуществляется в разделе «PC Health Status», попасть в который можно с главного экрана BIOS. Раздел мониторинга позволяет наблюдать за:

  • температурой процессора и материнской платы;
  • скоростью вращения всех вентиляторов, подключенных к материнской плате;
  • напряжениями на процессоре, контроллере памяти, а также на линии питания +12В.

В этом же разделе можно активировать функцию автоматического управления скоростью вращения вентилятора процессорного кулера SmartFan и настроить предупреждения об остановке вентиляторов. Автоматическое управление корпусным вентилятором не реализовано.
