Обзор и тестирование материнской платы MSI B150M MORTAR

Как известно, современная линейка игровых материнских плат компании MSI разделена на три группы: MSI Arsenal GAMING, MSI Performance GAMING и MSI Enthusiast GAMING, каждая из которых включает в себя модели определенного ценового сегмента, а именно начального, среднего и высокого соответственно.

В данном обзоре мы поговорим о компактной модели из первой группы − MSI B150M MORTAR, которая является бюджетным решением для геймеров, желающих собрать компактную игровую систему с одной видеокартой, и при этом не потратить более $100 на покупку материнской платы.

MSI B150M MORTAR

Благодаря использованию доступного чипсета Intel B150 компании MSI удалось не только снизить конечную стоимость материнской платы для потребителя, но и обеспечить хороший уровень ее оснащения. Так, за свои деньги вы получите традиционно высокое для MSI качество устройства, поддержку интерфейса M.2 для установки модуля Wi-Fi, портов USB 3.1 Gen1 и SATA Express. Давайте же рассмотрим, какими еще возможностями она обладает, и есть ли у данной модели какие-либо недостатки.

Спецификация:

Производитель и модель

MSI B150M MORTAR

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти с частотой до DDR4-2133 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (х16 / х16+x4)

2 x PCI Express 3.0 x1

1 x M.2 (для модуля Wi-Fi)

Дисковая подсистема

Чипсет Intel B150 поддерживает:

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC892

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 х D-Sub

1 x RJ45

4 x USB 3.1 Gen1

2 x USB 2.0

5 x аудиопортов

1 x S/PDIF Out

Внутренние порты I/O

1 x USB 3.1 с поддержкой подключения двух USB 3.1 Gen1

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 x TPM

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.8

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

MSI B150M MORTAR

MSI B150M MORTAR

Материнская плата MSI B150M MORTAR поставляется в картонной коробке со стильным оформлением в темно-зеленых тонах и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена поддержка технологии Intel Small Business Advantage (Intel SBA), которая позволяет упростить администрирование компьютера в случае использования его в офисной сфере, что маловероятно для данной модели.

MSI B150M MORTAR

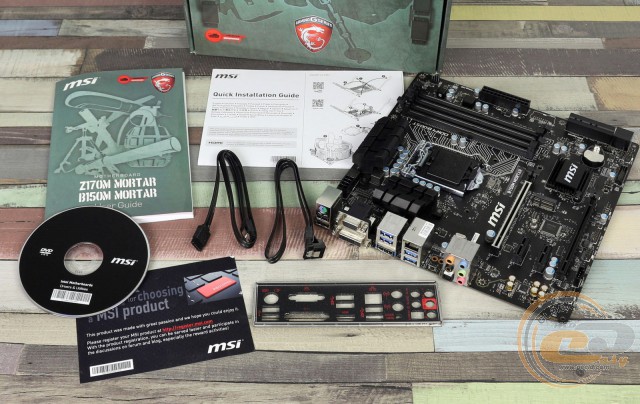

В коробке мы обнаружили вполне стандартный набор аксессуаров для недорогой материнской платы, а именно:

  • диск с драйверами и утилитами;
  • комплект бумажной документации;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

MSI B150M MORTAR

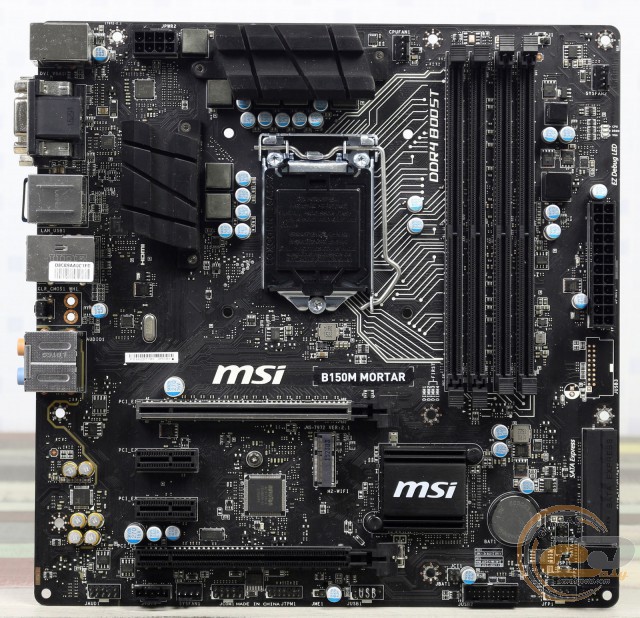

В основе новинки лежит печатная плата формата microATX (244 х 244 мм). Компания MSI выбрала для MSI B150M MORTAR достаточно сдержанное оформление, практически полностью выполненное в черном цвете. С одной стороны, такой вариант выглядит выигрышно для большинства, но с другой – в игровой модели, пусть и недорогой, хотелось бы видеть хотя бы несколько оригинальных цветовых штрихов в дизайне. Что же касается компоновки, то она выполнена на высоком уровне, поэтому особых проблем со сборкой системы у вас не возникнет.

MSI B150M MORTAR

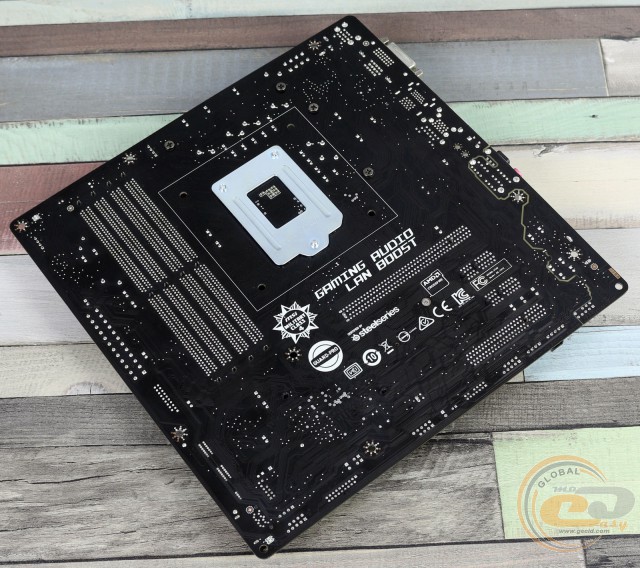

Взглянув на обратную сторону печатной платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что радиаторы на элементах подсистемы питания закреплены при помощи винтов, а на чипсете − пластиковыми клипсами. Как мы уже не раз убеждались, для охлаждения Intel B150 подобного типа крепления вполне достаточно.

MSI B150M MORTAR

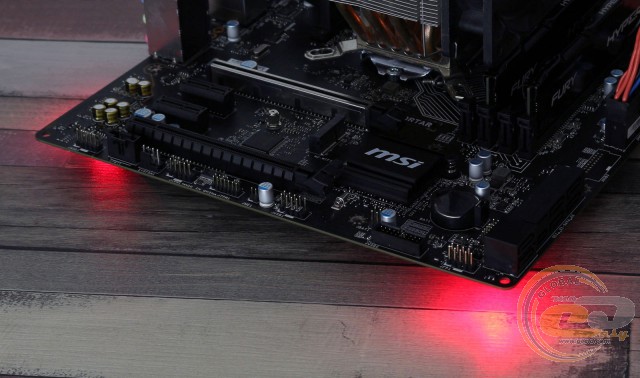

Также на обратной стороне находятся светодиоды, обеспечивающие подсветку красного цвета, которую можно при желании отключить в BIOS.

MSI B150M MORTAR

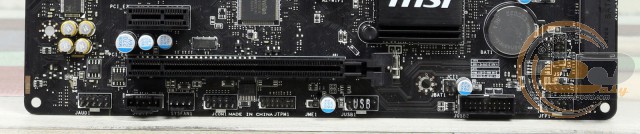

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, две колодки подключения передней панели, разъем для подключения системного вентилятора, а также две колодки для подключения интерфейсов USB: по одной для USB 2.0 и USB 3.1 Gen1.

Всего на MSI B150M MORTAR силами чипсета реализована поддержка четырех портов USB 2.0: двух внутренних и двух на интерфейсной панели. Что же касается USB 3.1 Gen1, то их шесть: два внутренних и четырех на интерфейсной панели.

MSI B150M MORTAR

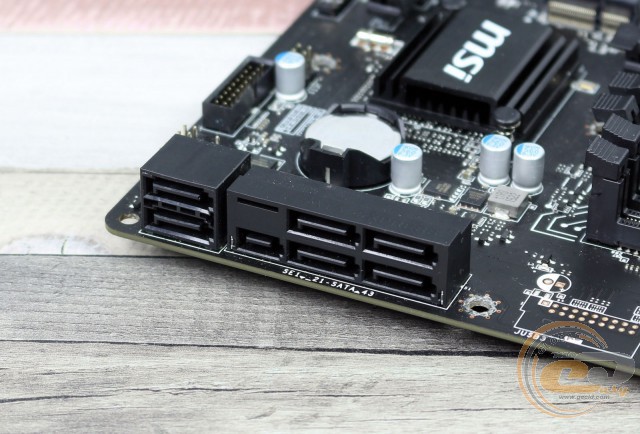

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с и одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Благодаря грамотному расположению доступ к ним остается свободным даже при установке габаритных видеокарт. Также производитель решил отказаться от поддержки интерфейса M.2 для накопителей, отдав предпочтение возможности установки модуля Wi-Fi.

MSI B150M MORTAR

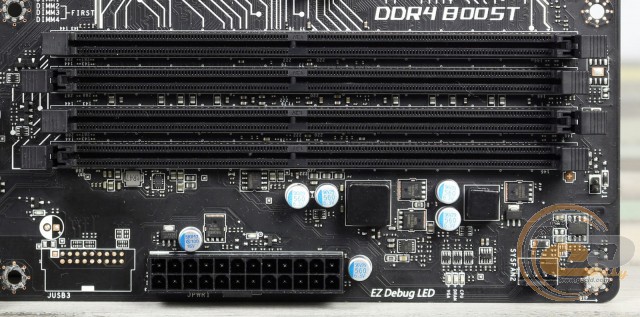

Правая сторона системной платы примечательна четырьмя DIMM-слотами для установки оперативной памяти стандарта DDR4, которая может работать в двухканальном режиме. Для его реализации модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты (или же занять все четыре разъема). Поддерживаются планки, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего должно быть достаточно для любых поставленных задач.

Отдельно отметим реализацию технологии DDR4 BOOST, которая заключается в использовании оптимизированной разводки дорожек от CPU к памяти, и их изоляции, что позволяет повысить стабильность работы и обеспечить чистоту передачи данных, защитив их от наводок других комплектующих. Также на правой стороне находятся индикаторы EZ Debug LED, которые служат для диагностики проблем с процессором, оперативной памятью и видеокартой.

MSI B150M MORTAR

MSI B150M MORTAR

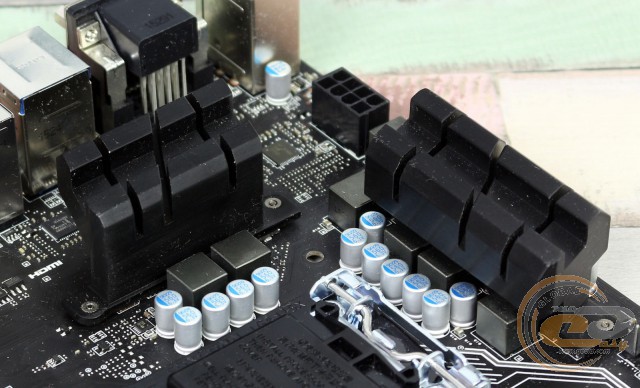

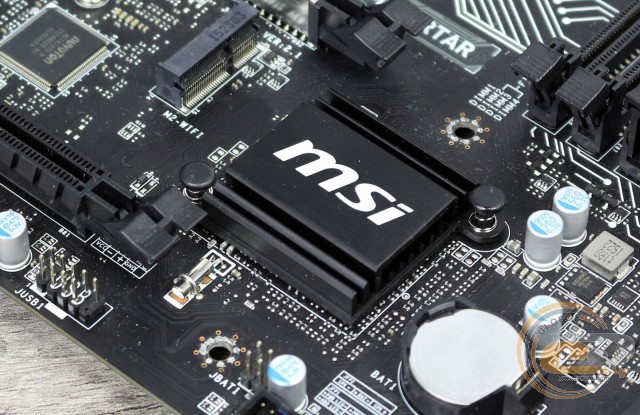

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B150, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,8°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 48,1°C;
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 47,9°C;

Полученные результаты практически полностью идентичны показателям более дорогих и высокопроизводительных плат компании MSI на основе чипсета Intel Z170, к примеру, MSI Z170A SLI PLUS, что подтверждает высокую эффективность охлаждения.

MSI B150M MORTAR

MSI B150M MORTAR

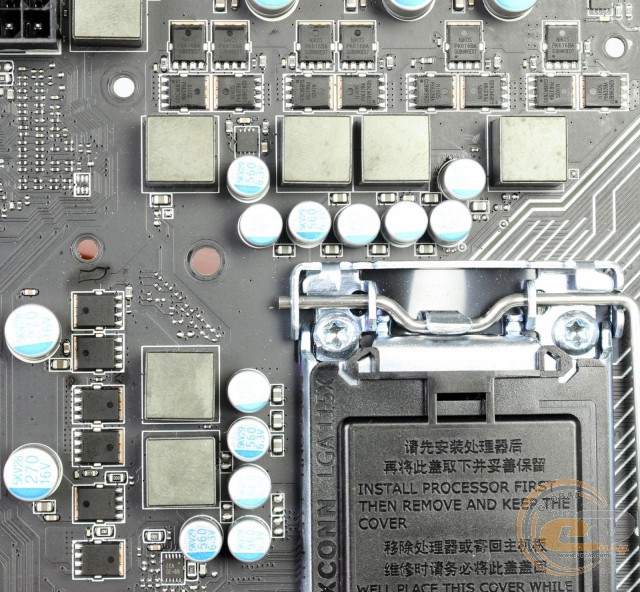

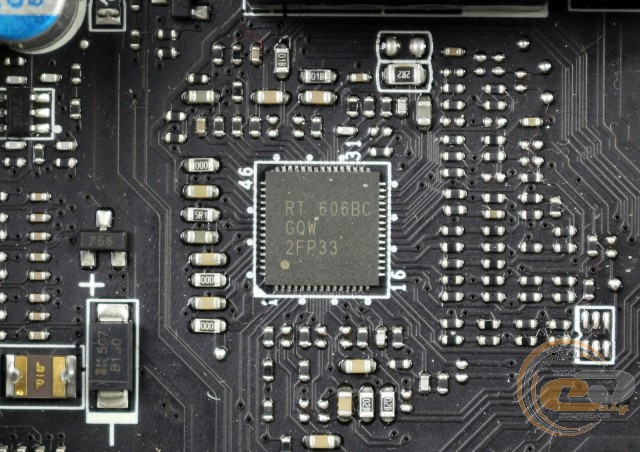

Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере RT 606BC производства Richtek Technology. Элементная база новинки набрана при помощи качественных комплектующих в соответствии с фирменным дизайном Military Class 4. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

MSI B150M MORTAR

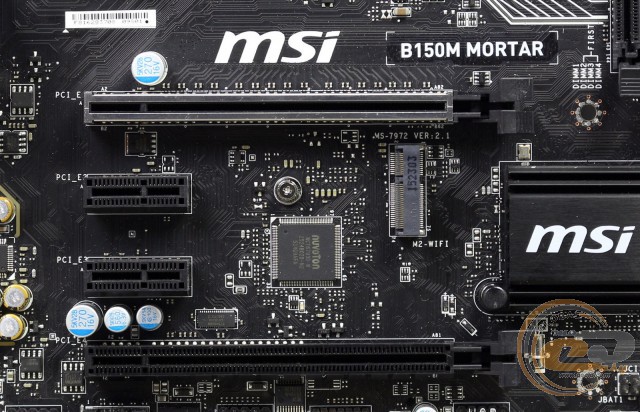

Для расширения функциональности у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4).

Для организации графической подсистемы имеются два слота PCI Express x16, один из которых (с усиленной металлической конструкцией) подключен к процессору и всегда использует 16 линий PCI Express 3.0, тогда как второй использует только 4 чипсетных линии. В случае установки пары видеокарт они будут работать по не самой оптимальной схеме х16+х4, которая к тому же поддерживается только графическими ускорителями на основе GPU компании AMD.

Отдельно отметим, что в случае использования слота PCI Express 3.0 x1 (на схеме «PCI_E3»), пропускная способность PCI Express 3.0 x16 (x4) будет ограничена двумя линиями. Если же вам нужно большее количество разнообразных слотов расширения, тогда можно обратить внимание на ATX-модель MSI B150 GAMING M3.

MSI B150M MORTAR

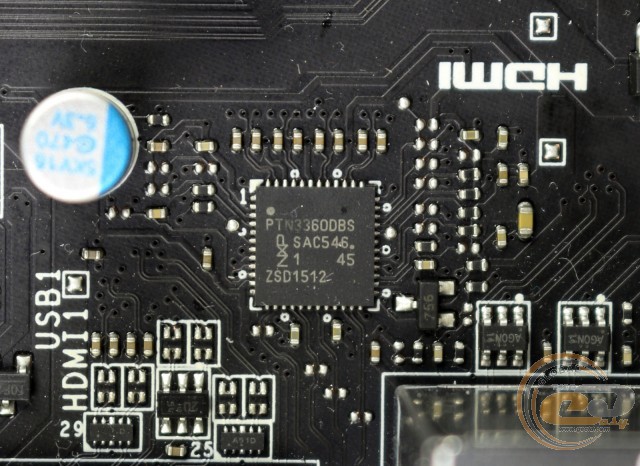

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub), обслуживание которых осуществляется силами микросхемы PTN3360DBS.

MSI B150M MORTAR

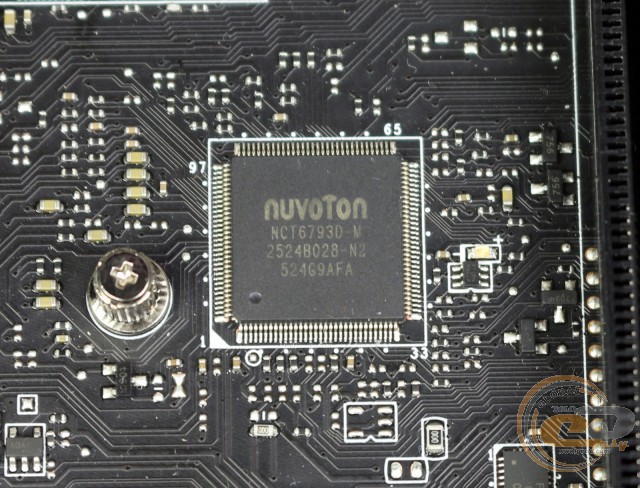

Возможности Multi I/O реализованы с помощью микросхемы NUVOTON NCT6793D-M, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

MSI B150M MORTAR

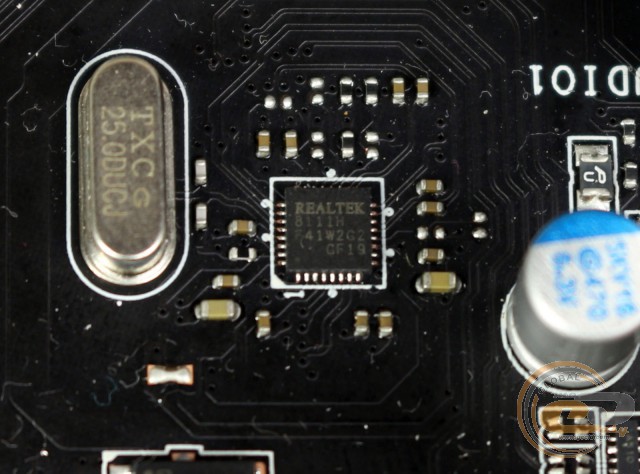

Для реализации сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H. Возможность приоритизации сетевого трафика реализована в фирменном ПО MSI GAMING LAN.
