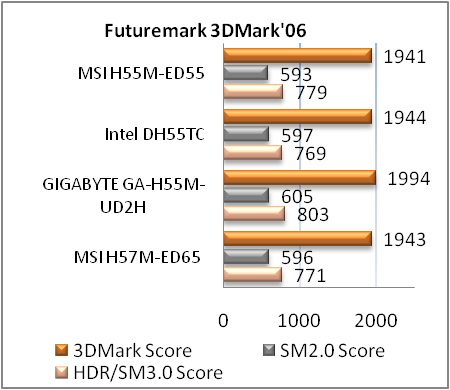

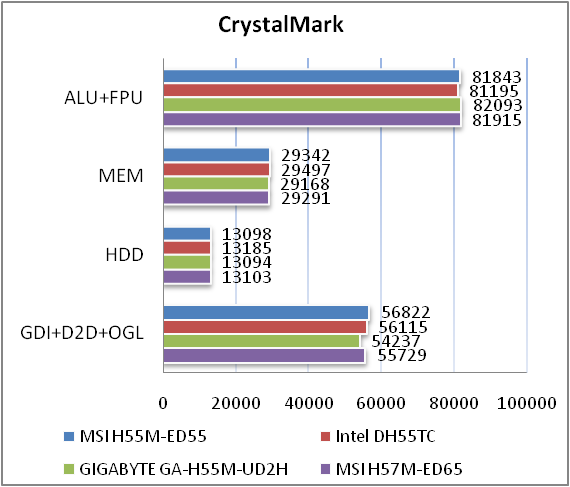

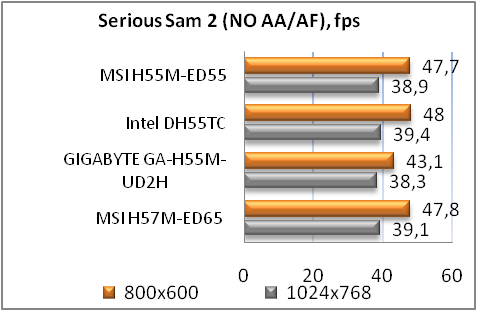

Обзор и тестирование материнской платы MSI H55M-ED55

Время идет, платформа Intel Socket LGA1156 все более уверенно чувствует себя на рынке, завоевывает заслуженную популярность, а мы продолжаем серию наших обзоров о материнских платах от MSI (в продолжение статей MSI H55-GD65 и MSI H55M-E33), созданных под эту платформу, стараясь охватить как можно больше моделей, дабы вам, читатели, было легче сделать свой выбор при покупке основы для своего ПК.

Итак, сегодня мы рассмотрим материнскую плату среднего уровня, основанную на наборе логики Intel H55 Express, MSI H55M-ED55, которая, несмотря на компактные размеры,  представляет собой весьма мощную и многофункциональную основу для ПК с множеством фирменных функций и технологий.

Упаковка, спецификация и комплектация

Перед нами уже привычная картонная коробка с хорошей качественной полиграфией, оформленная в строгом стиле и холодных тонах. На лицевой её стороне видим логотип OC GENIE, оповещающий нас о поддержке платой данной технологии. Здесь же есть и логотип технологии CrossFireX.

На обратной стороне коробки более подробно описывается технология OC GENIE, упоминается принадлежность платы к серии Dr.MOS, а также о системе охлаждения на основе тепловой трубки и пригодности использования платы в корпусах HTPC.

В комплекте с MSI H55M-ED55 поставляется следующий набор аксессуаров:

  • руководство по встроенной ОС Winki;
  • руководство по утилите HDDBackup;
  • диск с ПО и драйверами;
  • переходник питания Molex=>SATA;
  • два SATA-кабеля;
  • заглушка на заднюю панель корпуса;
  • колодки для упрощения подключения платы.

Вполне стандартный набор. Компания MSI как всегда не забывает о переходнике питания Molex=>SATA, которого часто не хватает при сборке ПК. Отметим, что в нашем тестовом экземпляре платы отсутствовала книжечка руководства пользователя, но это мелочи.

Спецификация:

Модель

MSI H55-ED55

Поддерживаемы процессоры

Socket LGA 1156
Intel Core i3/Intel Core i5 (Lynnfeld и Clarkdale)/ Intel Core i7.

Набор системной логики

Intel H55 Express

Тип поддерживаемой памяти

4 x DIMM, до 16 ГБ, DDR3 2133/2000/1600/1333/1066 MГц
Поддержка двухканального режима.
Поддержка X.M.P. (eXtreme Memory Profile).

Слоты расширения

2 х PCI Express 2.0 x16
1 x PCI Express x1
1 x PCI

Технологии объединения видеокарт

AMD (ATI) CrossFireX

Дисковая подсистема

Набор системной логики:
 - 6 x SATA 3Гб/с

Чип JMicron 363:
 - 1 х IDE до 2 PATA-устройств
 - 1 x SATA 3 Гб/с

Поддержка LAN

Гигабитный контроллер Realtek RTL8111DL

Звуковая подсистема

8-канальный аудио-кодек Realtek ALC889

USB

12 х USB2.0/1.1 портов (6 на задней панели и 6 через выносной на заднюю панель модуль)

Внешние порты I/O

1 x PS/2  комбинированный порт для клавиатуры или мышки
1 х оптический S/PDIF выход
1 x LAN (RJ45) порт
1 х порт HDMI 1.3а
1 x порт D-Sub
1 х порт DVI
6 x USB 2.0/1.1 портов
1 х eSATA порт
6 х аудио разъемы

Внутренние порты I/O

1 х 24-контактный разъем питания ATX
1 х 4-контактный разъем питания ATX

3 x разъема USB  для поддержки 6 USB-портов
1 x IDE разъем
6 x SATA портов
1 x разъем кулера CPU
4 x разъемов для кулеров корпуса
1 x кнопка OC GENIE
1 х разъем COM-порта
1 x разъем LPT-порта
1 х S/PDIF выход
1 х перемычка сброса настроек BIOS
1 х кнопка включения
2 х кнопки управления базовой частотой системной шины
Разъем системной панели

BIOS

8 Mб AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Размеры, мм

244 х 244 (MicroATX)

Сайт производителя

www.msi.com

Свежие версии драйверов и BIOS можно скачать со страницы поддержки.

Рассмотрим строение платы более детально.

Малый размер платы придает еще большее ощущение «нафаршированности», так как при форм-факторе MicroATX она обладает двумя портами PCI-e x16, четырьмя слотами для оперативной памяти, шестью портами SATA да еще и достаточно солидной системой охлаждения.

Околопроцессорное пространство не отличается от такового у других представителей данной серии материнских плат. Мы видим конденсаторы с твердым электролитом и дросселя с ферритовым сердечником – неотъемлемые компоненты технологии Dr.MOS. Система охлаждения представляет собой два алюминиевых радиатора с зажатой между ними приплюснутой никелированной тепловой трубкой.

Крепится система охлаждения винтовым способом, что способствует легкой установке и надежному прижиму. Микросхемы Dr.MOS соприкасаются с системой охлаждения через термопрокладку.

Под каждым радиатором системы охлаждения мы видим по две микросхемы Dr.MOS, следовательно питание процессора организовано по четырехфазной схеме.

Дополнительное питание подводится по 4-контактному разъему, расположенному очень близко к тепловой трубке, так что вам придется проявить немного ловкости при подключении блока питания. Благо это действие не приходится делать очень часто.

В целом компоновка у материнской платы MSI H55M-ED55 получилась хорошей. Единственный недостаток заключается в том, что защелки слотов оперативной памяти могут перекрываться длинной видеокартой. В остальном все в порядке – разъемы питания и порты размещены по краю, а порты SATA повернуты в сторону, поэтому они не будут перекрываться видеокартой, но с другой стороны в небольшом корпусе не очень удобно будет подключать к ним шлейф.

Система охлаждения материнской платы надежно зафиксирована винтами, а не простыми пластиковыми защелками, как это часто бывает на моделях других производителей.

Звуковая подсистема материнской платы MSI H55M-ED55 основана на высококачественном кодеке 8-канального звука Realtek ALC889. Из дополнительных контроллеров на материнской плате также можно отметить JMicron JMB363, который поддерживает один внешний разъем еSATA и IDE-порт.

На заднюю панель материнской платы MSI H55M-ED55 выведены следующие порты:

  • два PS/2 для клавиатуры и мыши,
  • оптический S/PDIF,
  • видеовыходы VGA и DVI,
  • интерфейс высокой четкости HDMI,
  • шесть портов USB,
  • порт eSATA,
  • разъем RJ45 для сетевых соединений,
  • шесть разъемов для 8-канального звука.

Для подключения вентиляторов на материнской плате MSI H55M-ED55 имеется четыре разъема – как для решения форм-фактора microATX это даже много. Разъем для процессорного кулера имеет 4-контактное исполнение с поддержкой PWM-режима питания, а три остальные разъема для корпусных вентиляторов обычные 3-контактные.

BIOS

BIOS материнской платы MSI H55M-ED55 основан на коде от AMI. Прямо в основном меню можно увидеть текущую версию BIOS, частоту процессора и объем оперативной памяти.

В подменю «Advanced BIOS Features» есть возможность установить объем оперативной памяти, выделяемой под нужды видеоадаптера. Возможны значения 128 и 256 МБ, а также динамический, способный «поглотить» до 1,7 ГБ при необходимости.

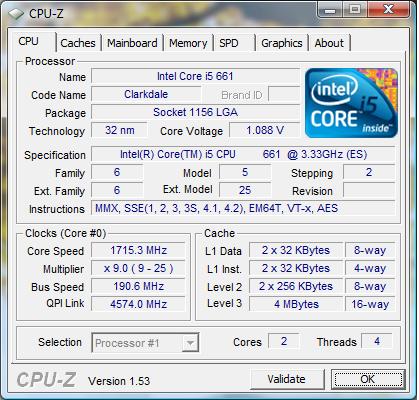

Настройки, касающиеся разгона системы, сведены в подменю «Cell Menu».

Для облегчения восприятия все настройки, касающиеся разгона, мы собрали в таблицу.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

Intel SpeedStep
Intel Virtualization
Intel VT-d
C1E Support
OverSpeed Protection
CPU TM Function
Execute Disable Bit
Intel HT Tech
Intel C-State





Управление активными ядрами процессора

Active Processor Cores

1 - max

1

Опорная частота процессора, МГц

Adjust CPU Base Frequency

100 - 600

1

Множитель процессора

Adjust  CPU Ratio

В зависимости от процессора



Опорная частота встроенного графического ядра, МГц

Adjust iGPU Base Frequency

133 - 1333

33

Технологии авторазгона

OC GENIE





Частота шины PCIE, МГц

Adjust PCIE Frequency

90 - 190

1

Множитель оперативной памяти

Memory Ratio

Auto, 3, 4 , 5



Задержки ОЗУ



CAS, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN

DRAM Timing Mode, Round Trip on CHA, Round Trip on CHB

WRITE to READ DD/DR/SR, READ to WRITE DD/DR/SR, READ to READ DD/DR/SR, WRITE to WRITE DD/DR/SR



Изменение напряжения на процессоре, В

CPU Voltage

0,9-2,1 В

0,006

CPU VTT Voltage

0,47 - 2,038

0,003

Напряжение на чипсете, В

PCH 1.8 (V)

1 - 2,4

0,01

PCH 1.05 (V)

0,451 – 1,953

0,005

Напряжение на встроенном графическом ядре, В

GPU Voltage

1,3 - 1,399

0,012

Напряжение на модулях памяти, В

DRAM Voltage

0,906 - 2,405

0,007

Контроль амплитуды напряжения процессора, мВ

CPU Amplitude Control

700 - 1000

100

Контроль амплитуды напряжения шины PCI-e , мВ

PCIE Amplitude Control

700 - 1000

100

Также в BIOS есть возможность изменить все важные тайминги (задержки) оперативной памяти.

Среди настроек управления напряжением можно найти отвечающие за процессор, контроллер памяти, чипсет, память и встроенное графическое ядро. Диапазон управления напряжениями достаточно большой у всех настроек, а шаг их достаточно мал, что удобно при оверклокинге или даунклокинге. В тоже время, существует небольшие расхождения между значениями, которые устанавливаются в BIOS и реальными, что придется учитывать.

В разделе мониторинга «H/W Monitor» можно следить за:

  • температурой материнской платы и процессора,
  • скоростью вращения процессорного кулера и двух корпусных вентиляторов;
  • напряжением на ядре процессора, VTT, памяти и GPU;
  • напряжение на линии питания +5 В, +3,3 В и +12 В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером и задать для его вентилятора минимальную скорость вращения от 12,5% до 87,5% с шагом 12,5. Для корпусных же вентиляторов можно определить лишь постоянную скорость вращения составляющую 50, 70 или 100% от максимально возможной.

Не лишним при занятиях оверклокингом будет и возможность сохранения настроек BIOS в профиль.
