Обзор MSI MEG X870E ACE MAX: материнская плата, являющаяся одним из флагманов форм-фактора ATX на AM5

В конце 2025 года под лозунгом «готовы к процессорам AMD следующего уровня» компания MSI представила новые материнские платы, относящиеся к линейкам MAX и EVO.

Они получили не только микросхемы BIOS с вдвое большим объемом, но и специальный вспомогательный чип OC Engine, выполняющий роль внешнего тактового генератора и позволяющий платам устанавливать базовую частоту CPU независимо от частоты контроллера SoC, то есть разгонять CPU отдельно от оперативной памяти, шины Infinity Fabric и интерфейса PCI Express.

Да и, в общем-то, компания MSI прямо позиционирует такие платы, как готовые к будущим чипам на базе архитектуры Zen 6.

Если говорить именно за героиню нашего обзора, то она оснащена 21-фазной подсистемой питания VRM, имеет богатый набор интерфейсов, а также по заявлению производителя наделена серьезным потенциалом для разгона различных комплектующих.

Поэтому и стоимость у MSI MEG X870E ACE MAX, как у решения, ориентированного на энтузиастов, соответствующая. На момент написания обзора найти ее на украинском рынке можно по средней цене ₴37500 (~$842).

Спецификация

Упаковка и комплектация

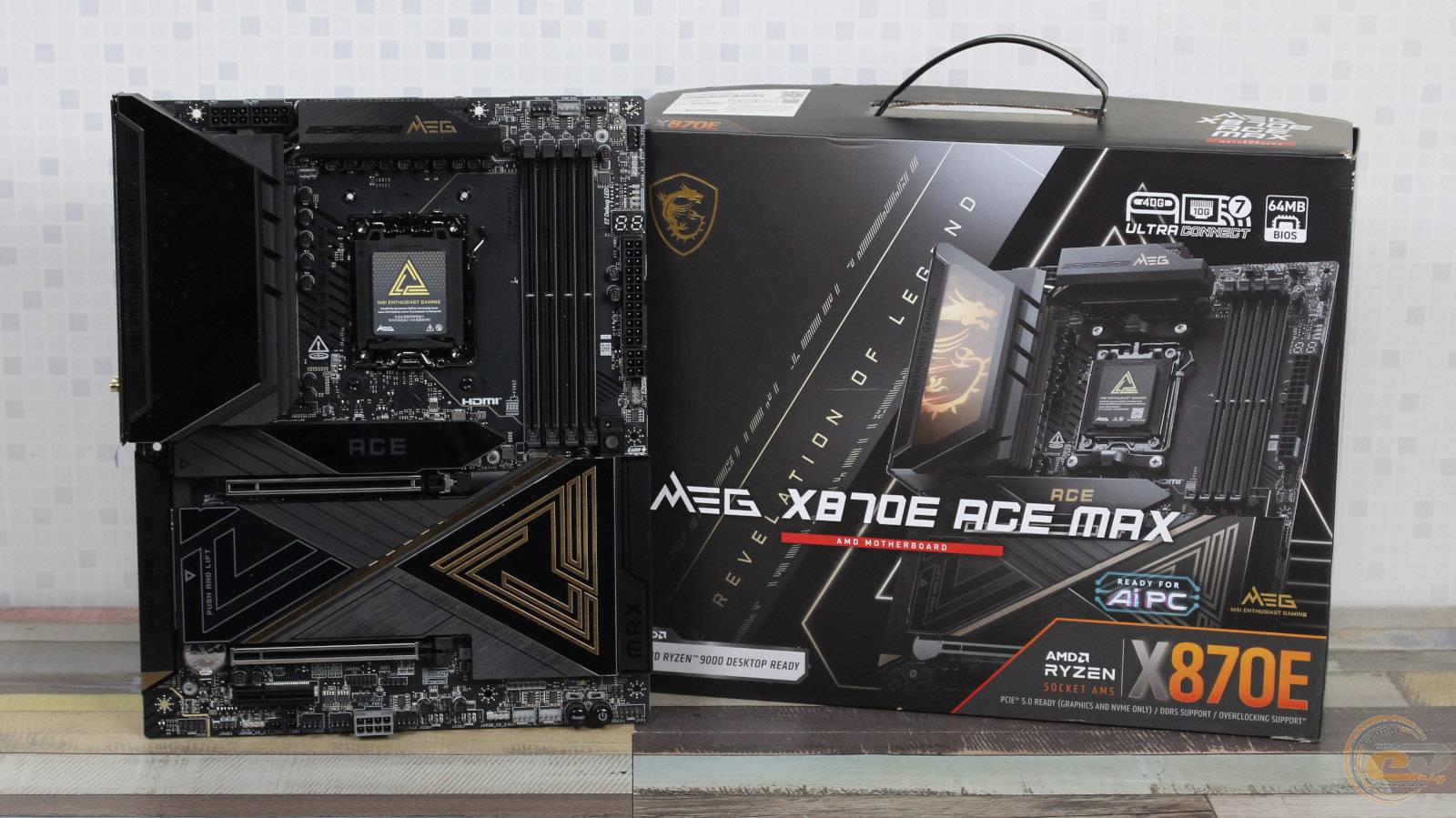

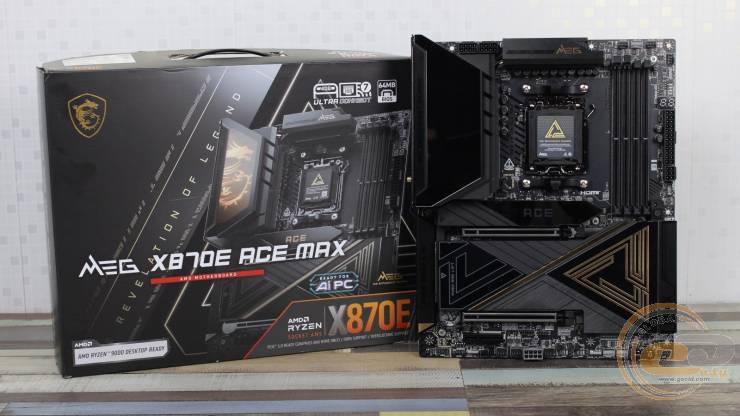

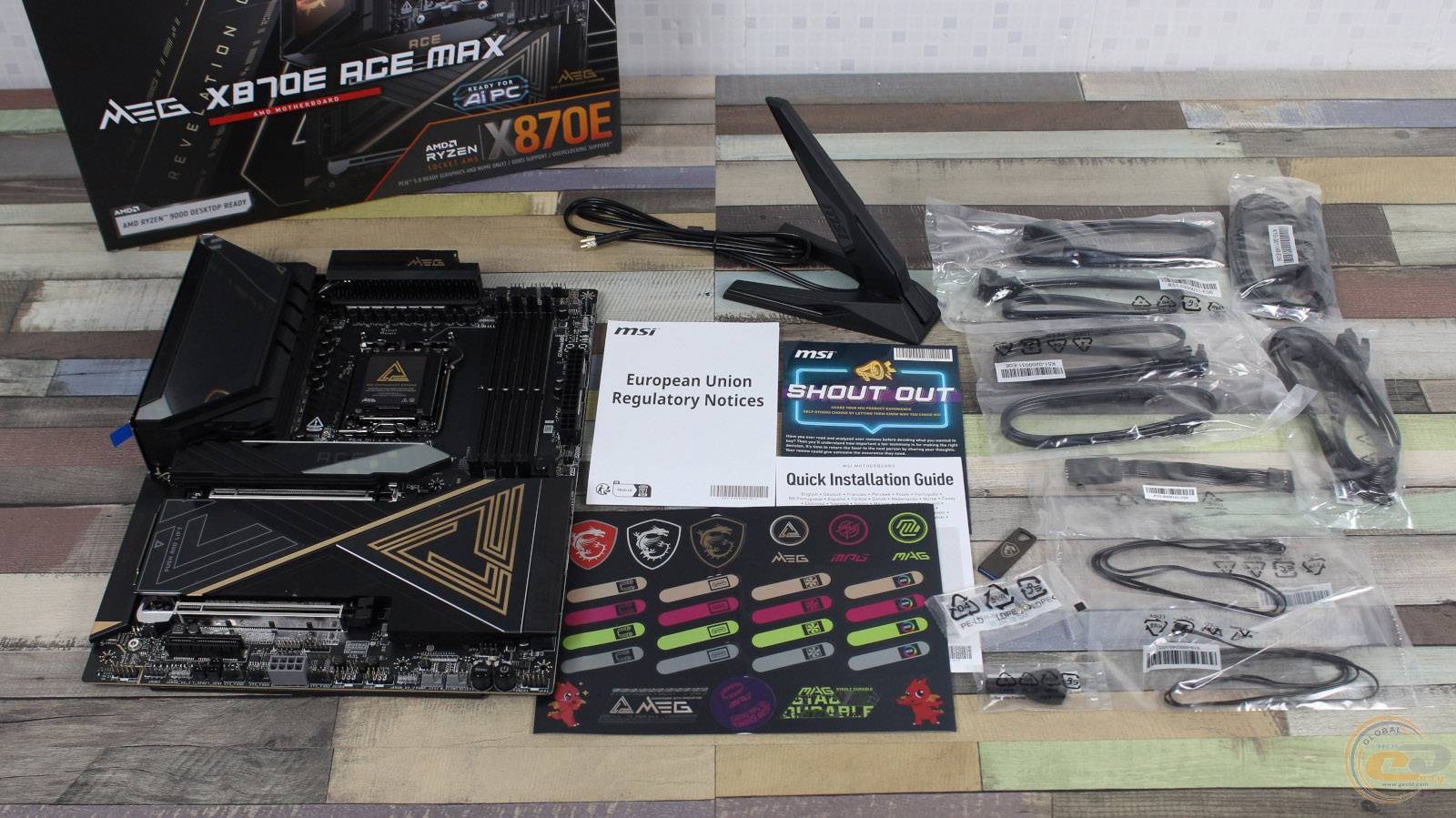

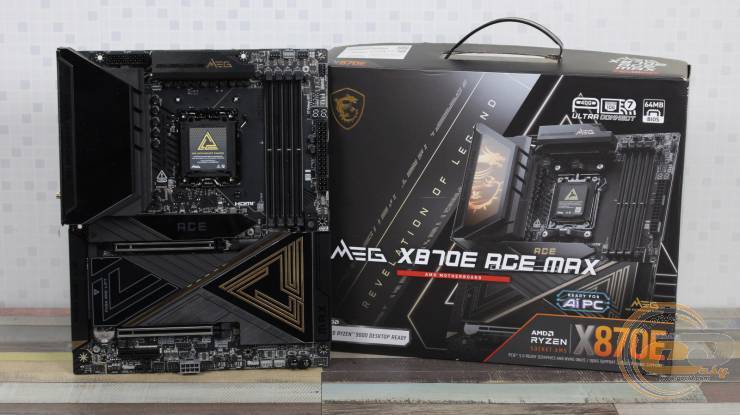

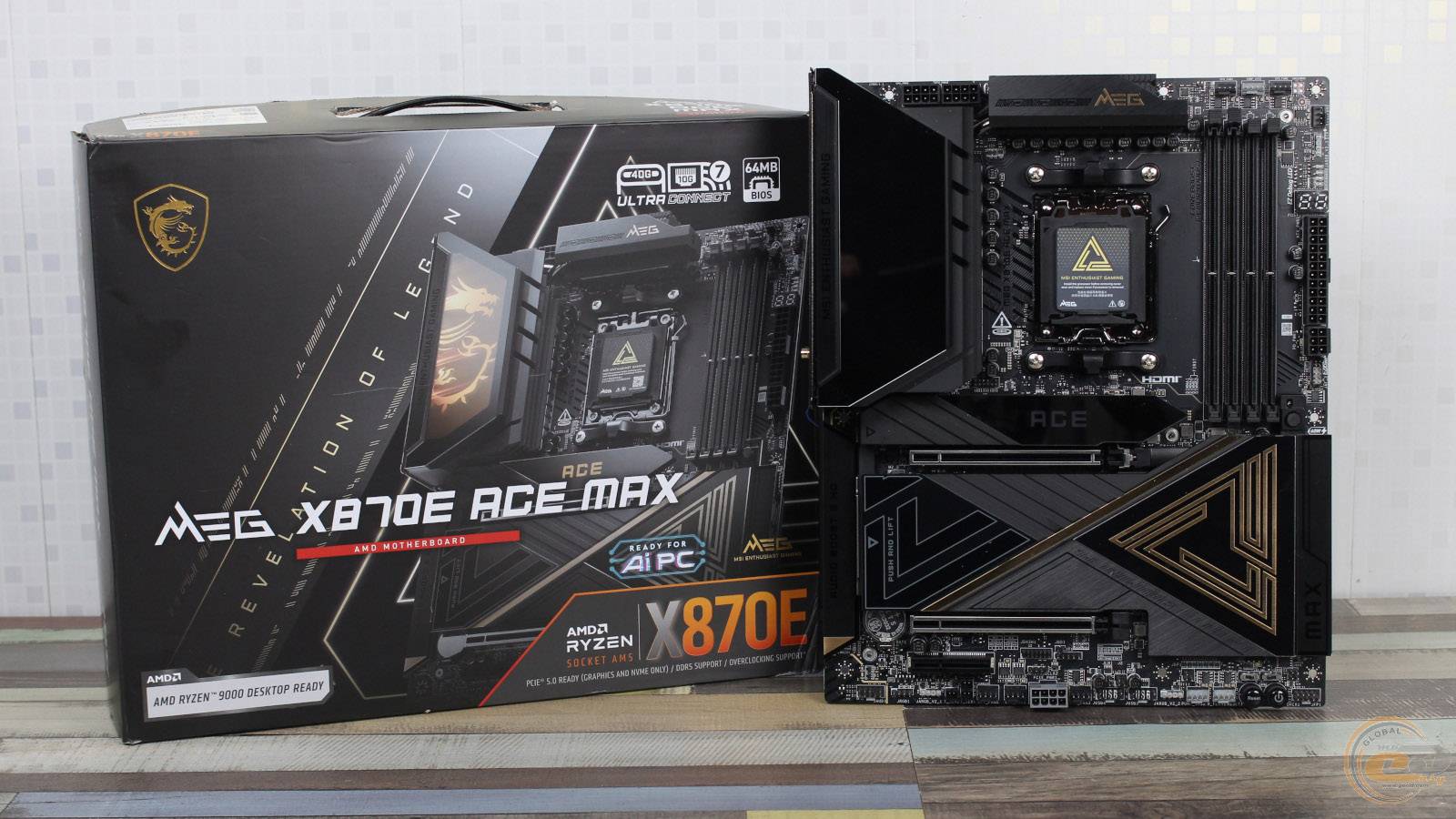

MSI MEG X870E ACE MAX поставляется в премиальной коробке с ручкой для переноски и дизайном, характерным для топовой игровой серии MSI Enthusiast Gaming.

В комплект поставки этой модели попали:

• четыре SATA-кабеля (два из которых являются угловыми);
• два термодатчика;
• три винта для фиксации M.2-накопителей;
• комбинированная антенна для Wi-Fi-модуля с магнитным креплением;
• удлинитель для упрощения подключения передней панели;
• USB-флеш-накопитель с необходимым набором драйверов и утилит;
• кабель-разветвитель ARGB;
• кабель-разветвитель фирменного EZ коннектора, объединяющий возможность одновременного подключения вентилятора, RGB-подсветки и интерфейса USB 2.0;
• шестигранный ключ для взаимодействия с креплениями EZ M.2 CLIP II;
• набор наклеек;
• руководство пользователя и другая документация.

Дизайн и особенности платы

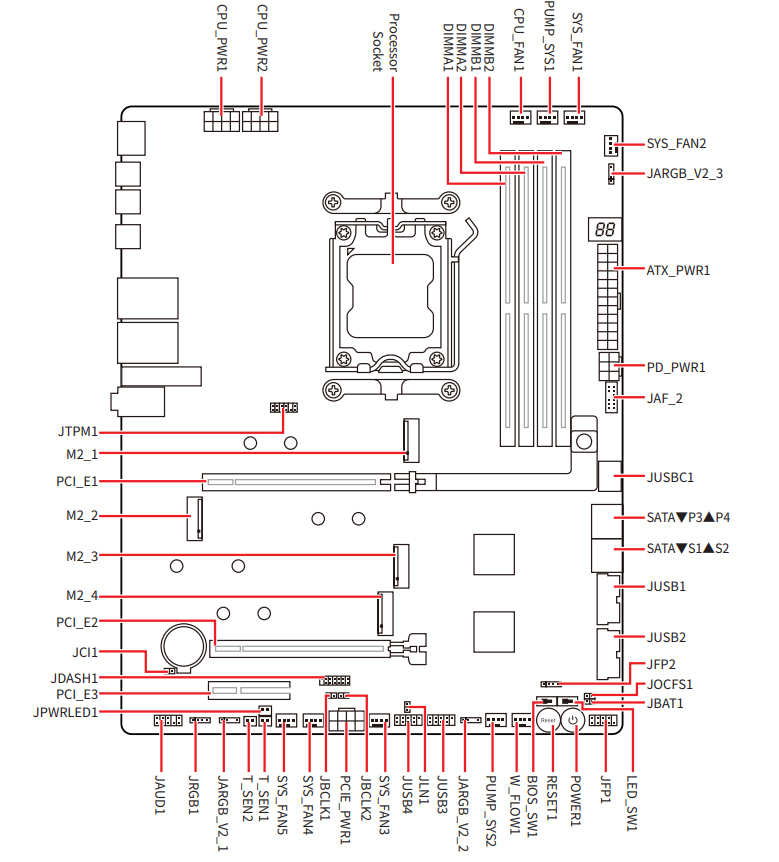

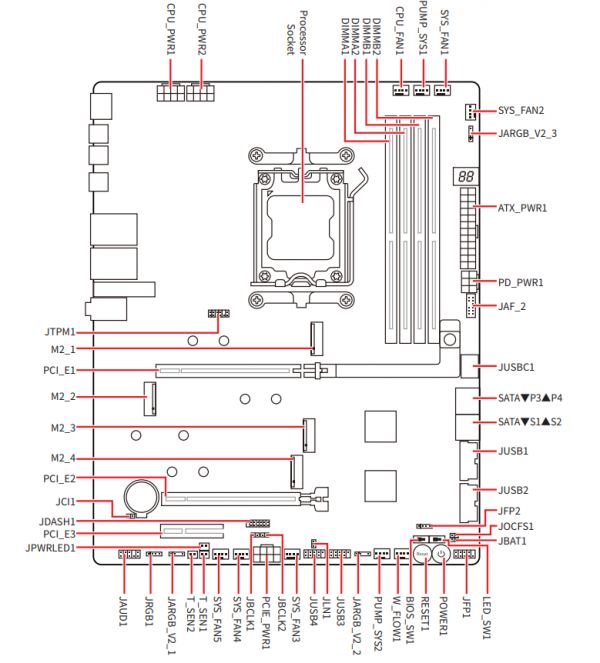

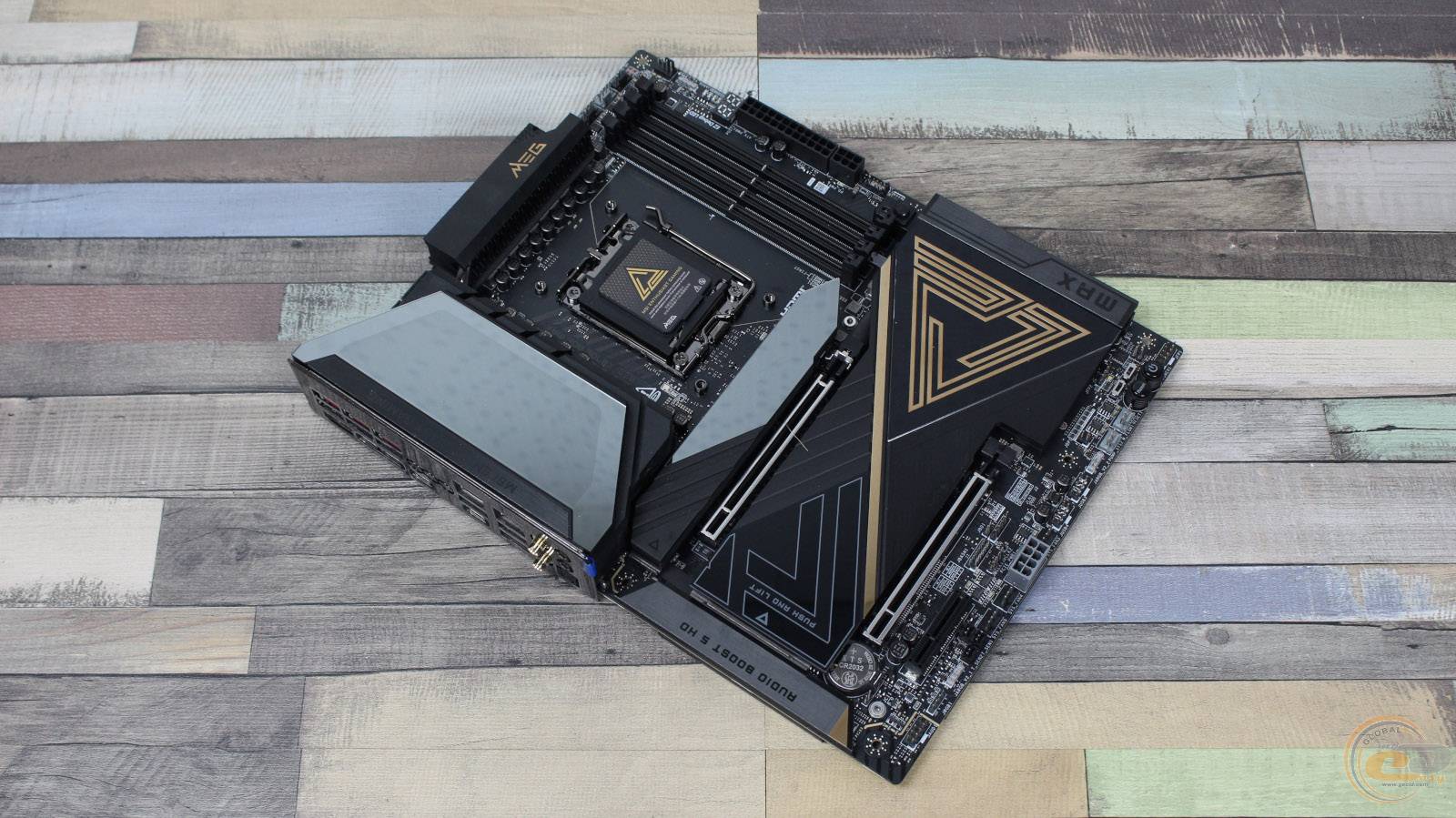

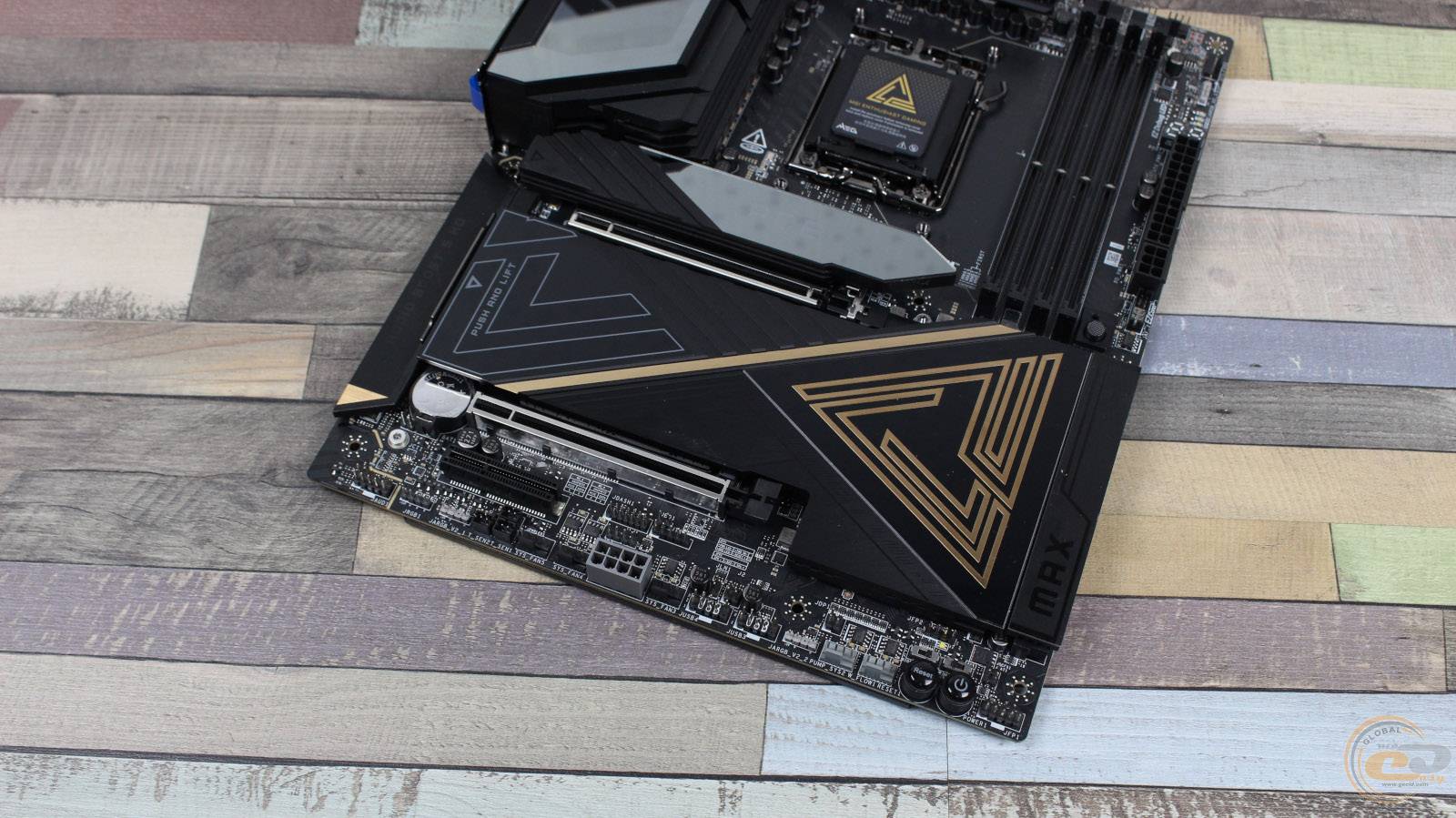

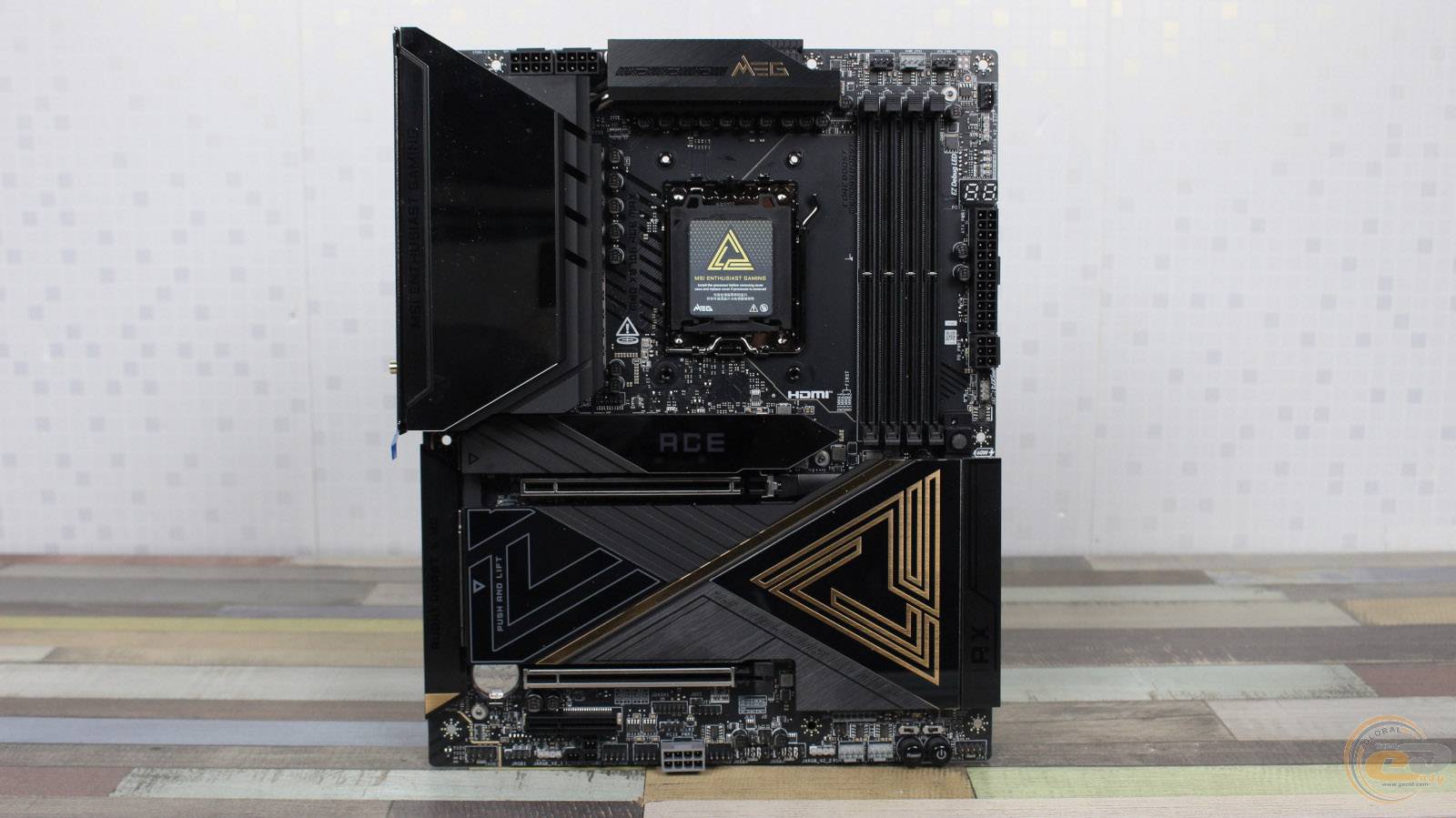

MSI MEG X870E ACE MAX выполнена в форм-факторе ATX. В основе платы лежит 8-слойный текстолит в черном цвете, дополненный небольшим количеством золотистых элементов. Массивные стилизованные алюминиевые радиаторы получили также зеркальные вставки.

Зон подсветки Mystic Light на этой материнской плате две. Одна расположена на кожухе интерфейсной панели и представлена большим драконом, а вторая более скромная и реализована в виде названия линейки продуктов на радиаторе верхнего слота M.2.

Для реализации собственной подсветки можно одновременно использовать пять разъемов: три – для ARGB светодиодных лент, один – для RGB светодиодных лент и один многофункциональный EZ коннектор.

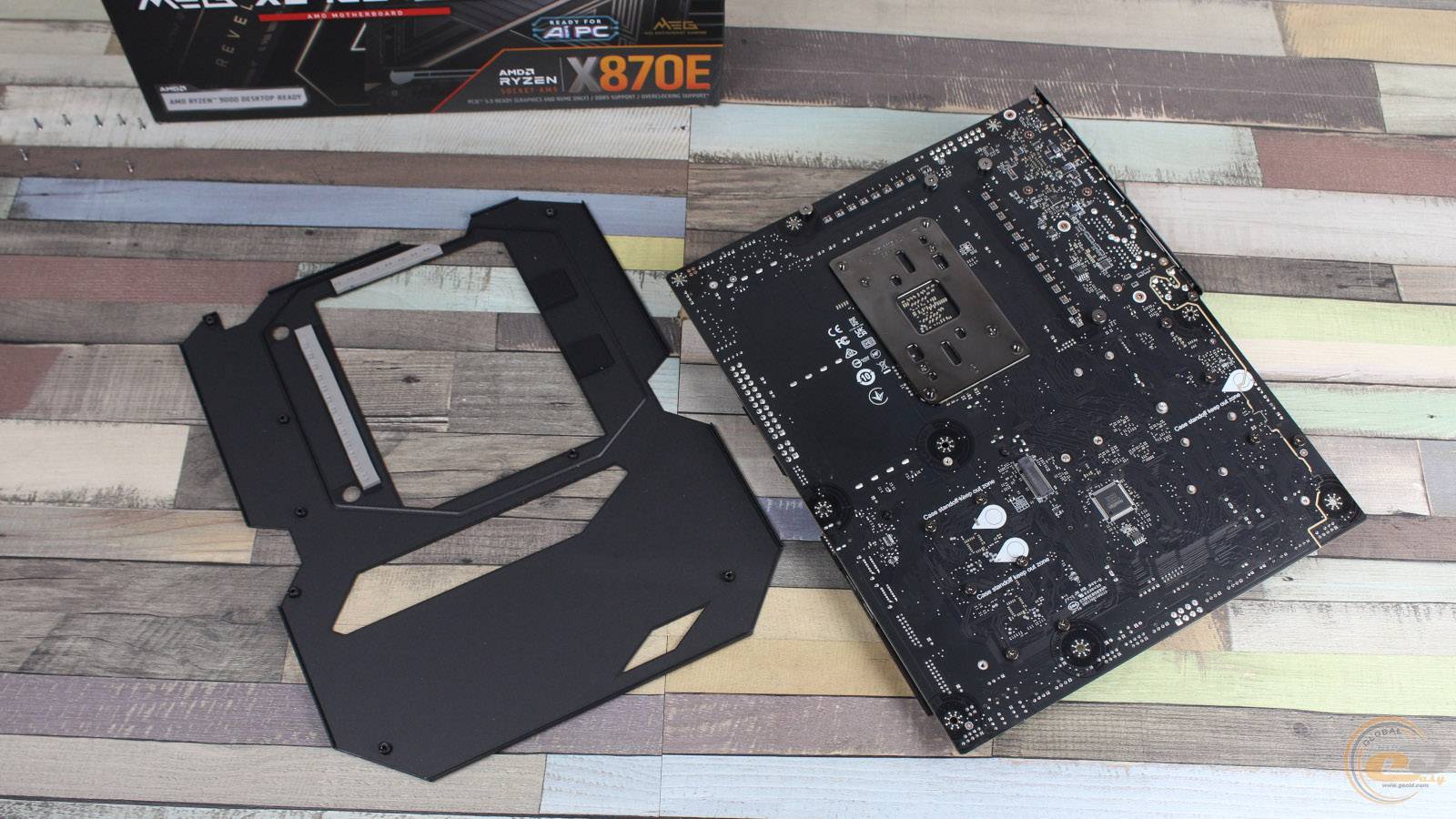

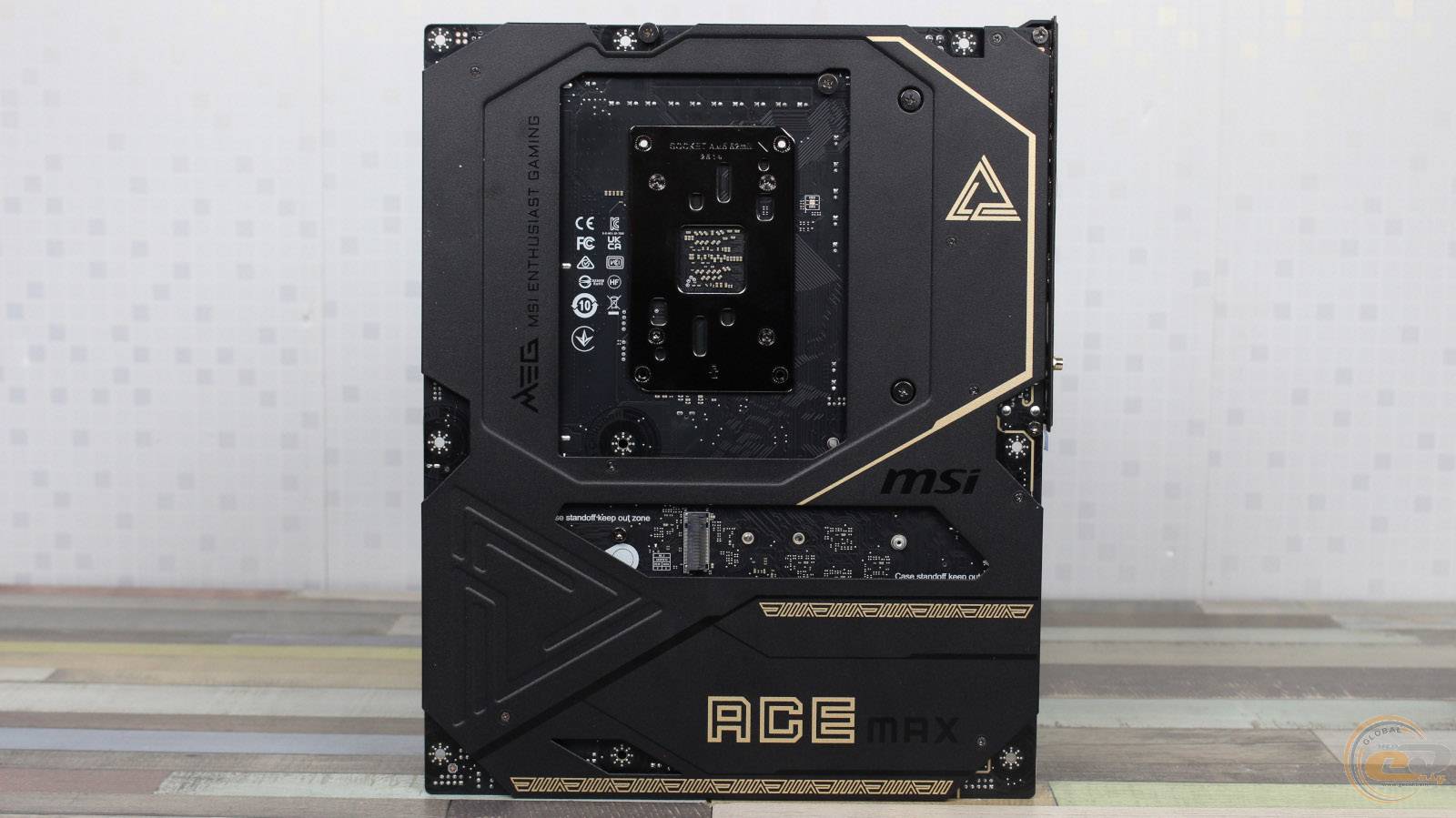

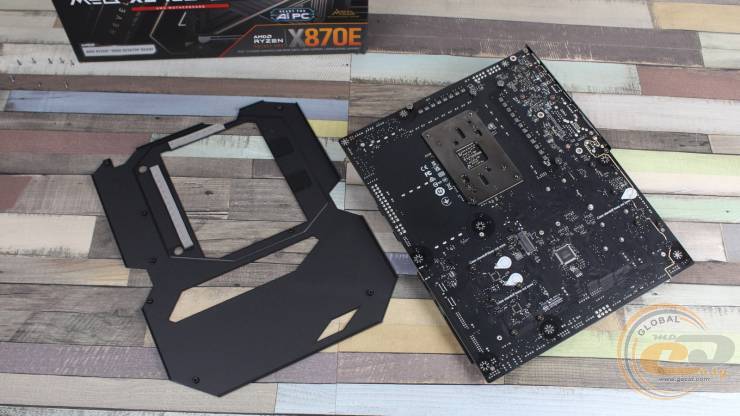

На обратной стороне платы установлена полноразмерная защитная пластина, стилизованная золотистыми узорами и фирменными надписями, а также отводящая тепло от элементов подсистемы питания за счет имеющихся на ней термопрокладок.

Сама плата размещает на себе стандартную опорную пластину процессорного разъема, крепежные винты радиаторов, мультиконтроллер NUVOTON NCT6687D-R и одно посадочное место для M.2-накопителя. Есть здесь еще три маркера белого цвета, которые указывают места на плате, где обязательно нужно убрать втулки на корпусе.

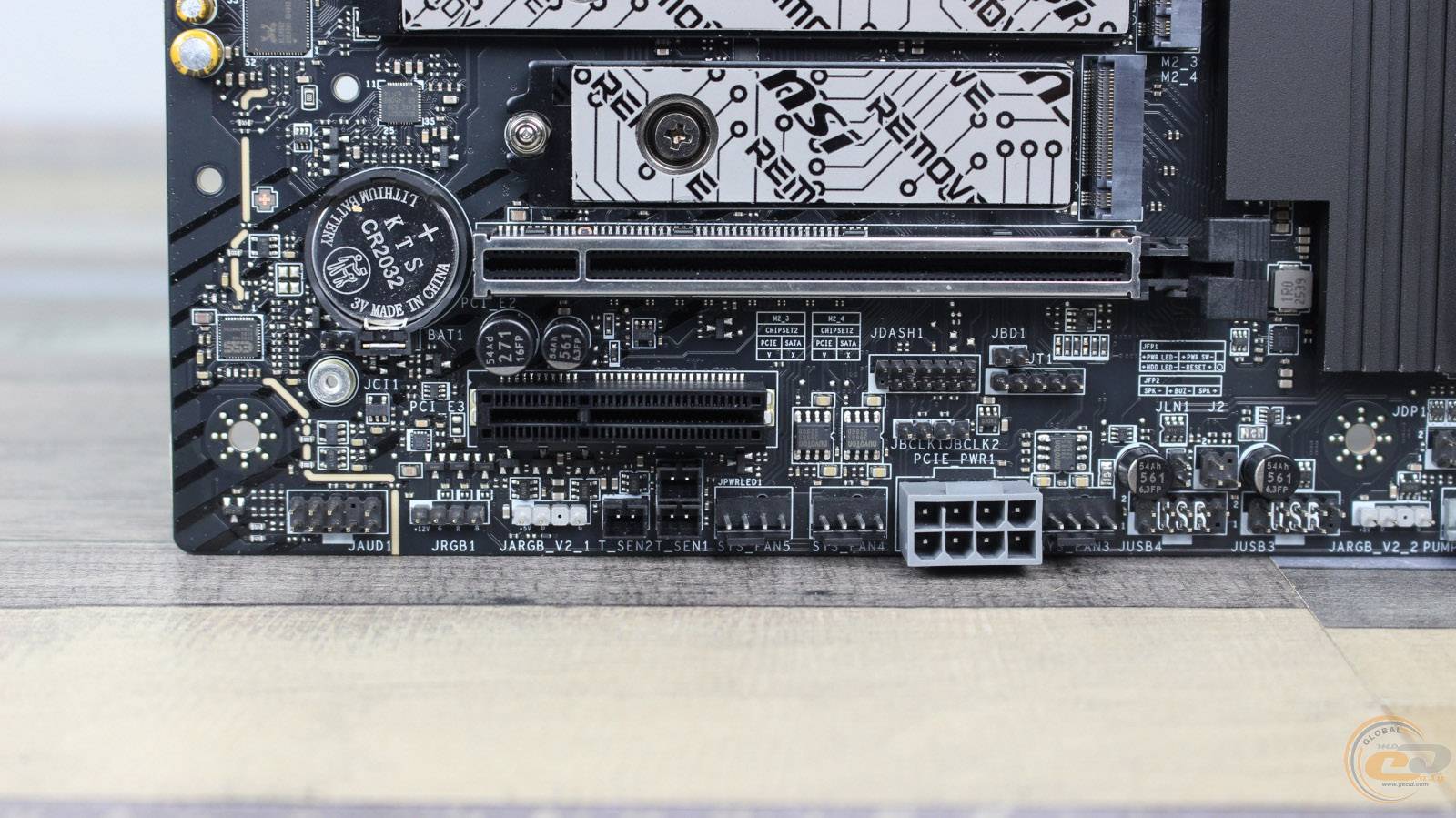

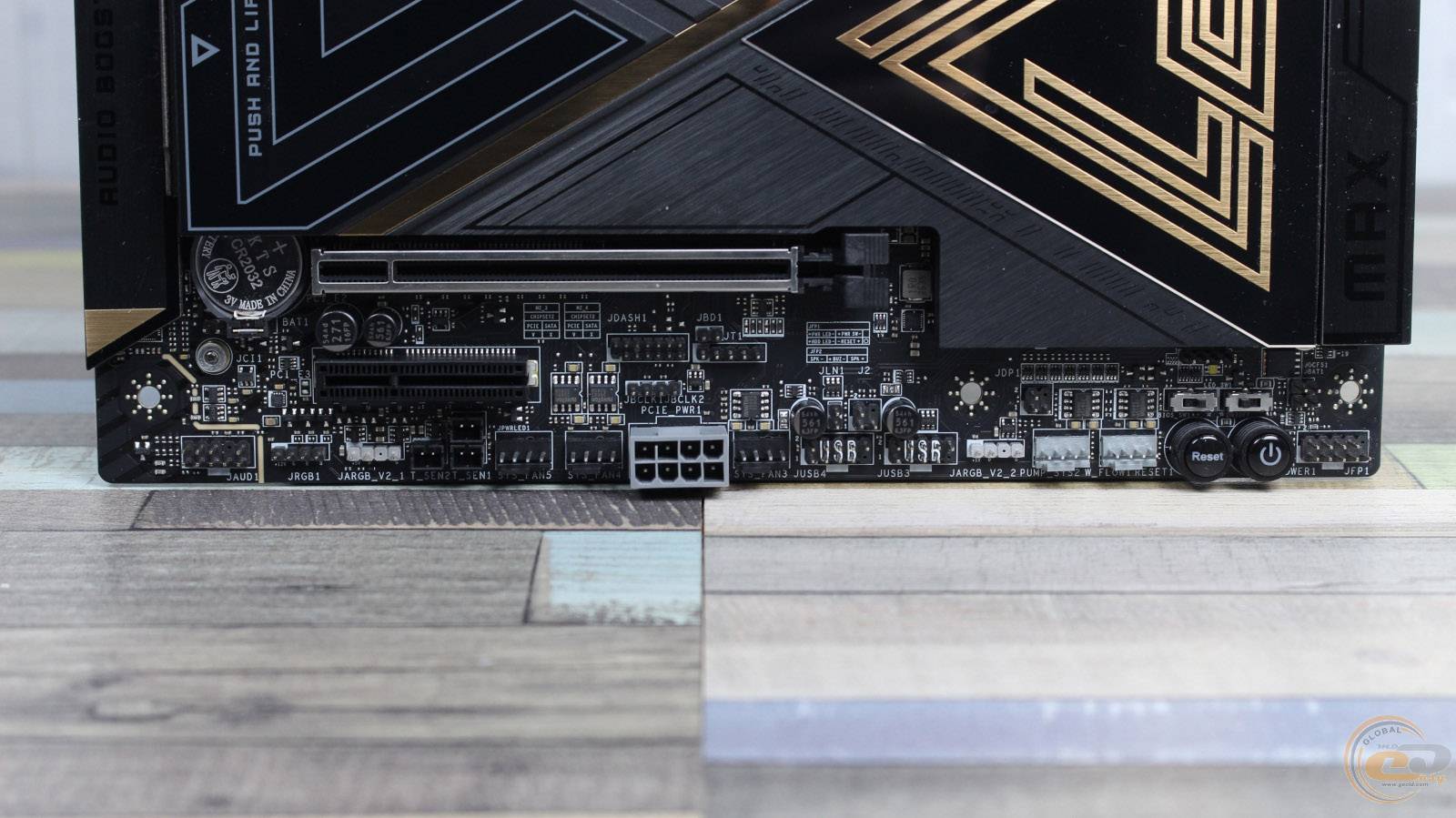

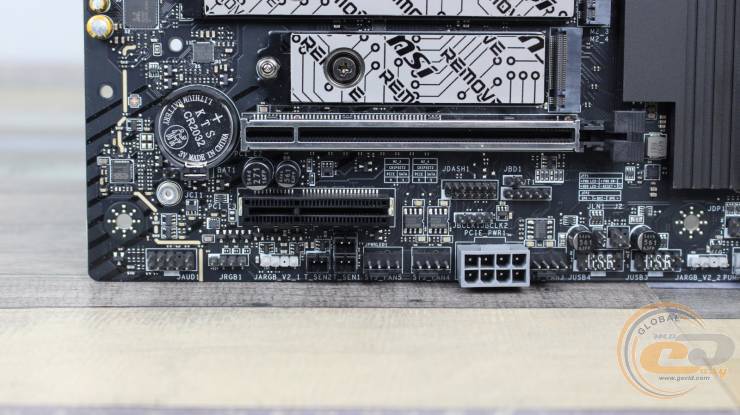

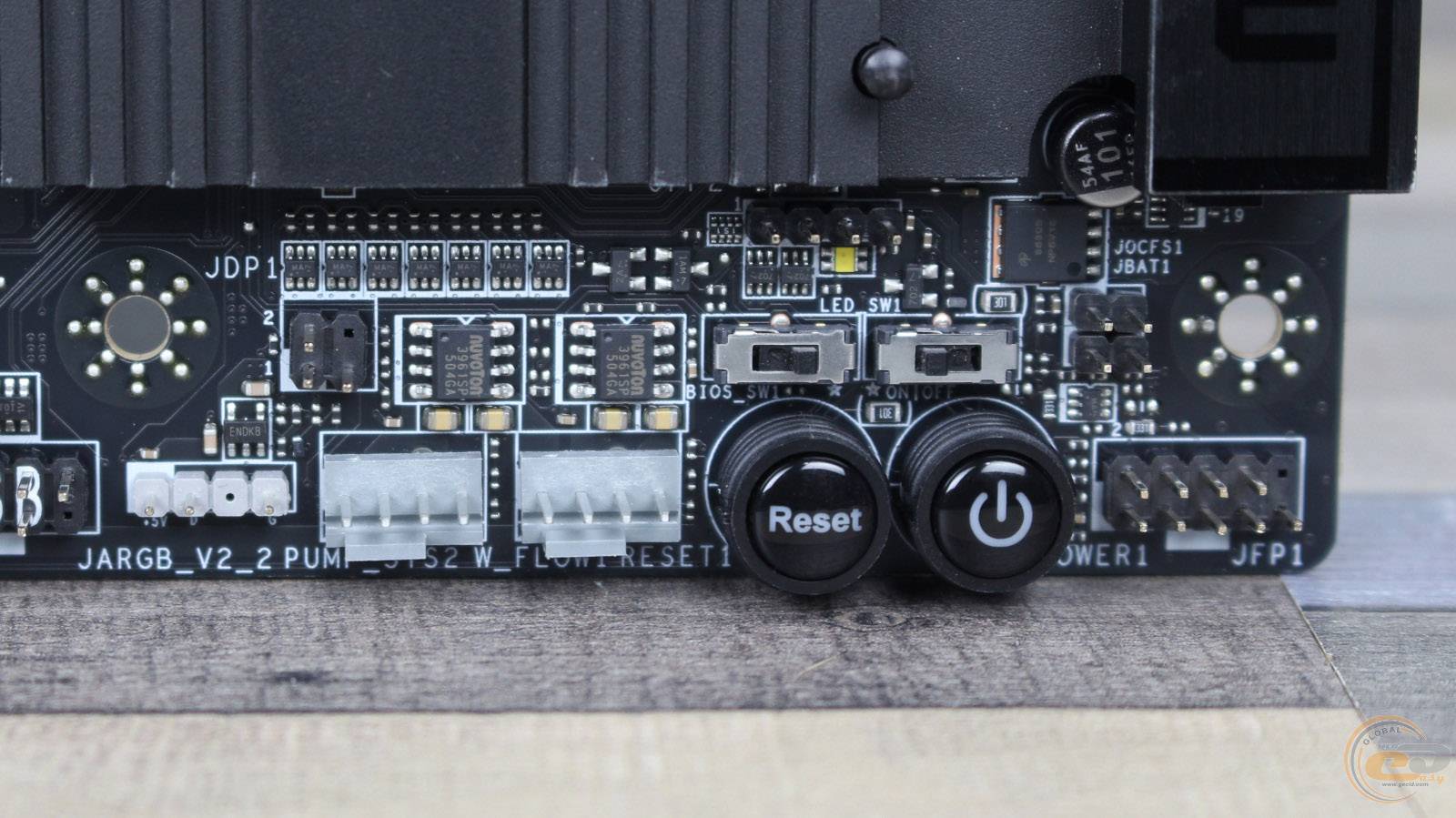

MSI MEG X870E ACE MAX на нижней части фронтальной стороны имеет: колодку подключения аудио разъемов передней панели, разъем датчика открытия корпуса (рядом с батарейкой CMOS), разъем для светодиодной ленты и два ARGB-разъема, два разъема для термодатчиков, разъем перемычка в режим LN2, разъем для подключения спикера, переключатель на резервный BIOS, выключатель всех светодиодов на материнской плате, кнопки перезагрузки и включения системы, контакты SAFE BOOT, контакты сброса настроек BIOS, а также колодку подключения кнопок и индикации фронтальной панели.

Также здесь разместились две колодки для активации портов USB 2.0 и 8-контактный разъем для дополнительного питания PCIe.

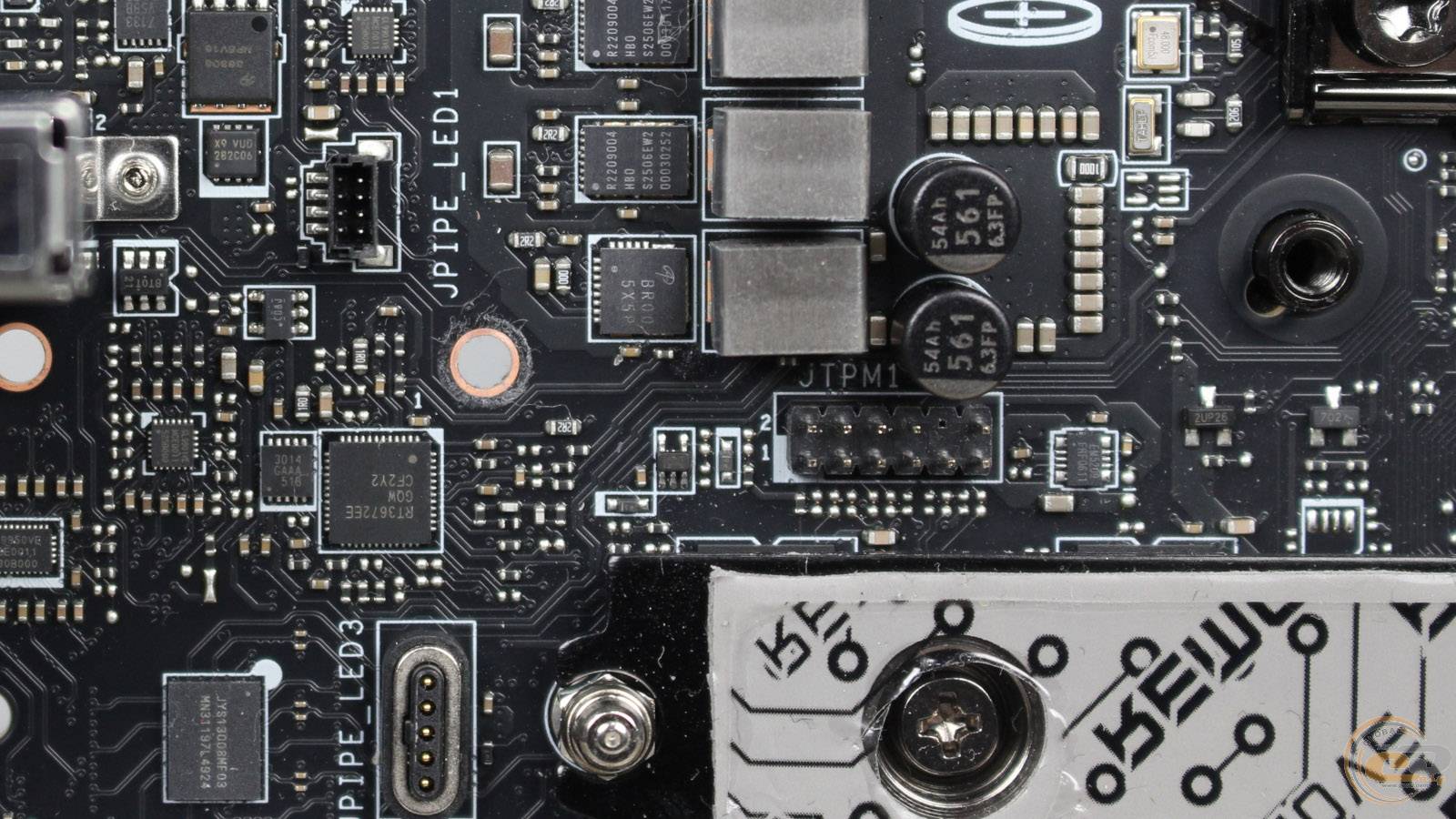

Разъем для подключения модуля ТРМ находится над верхним слотом для M.2-накопителя.

Помимо горизонтальных колодок для подключения порта USB 3.2 Gen 2x2 Type-C и двух USB 3.2 Gen 1 на правом краю материнской платы можно увидеть: цифровой индикатор для отображения POST-кодов (после загрузки системы будет отображать температуру процессора), диагностические светодиодные индикаторы, один разъем для AR коннектора.

Имеющийся разъем для подключения порта USB 3.2 Gen 2x2 Type-C имеет поддержку технологии Power Delivery, что позволяет быстро заряжать устройства с мощностью до 60 Вт. Чтобы это было возможно, к расположенному рядом 6-контактному разъему нужно будет обязательно подключить дополнительный кабель питания PCIe. В противном случае максимальная мощность зарядки будет ограничена до 27 Вт.

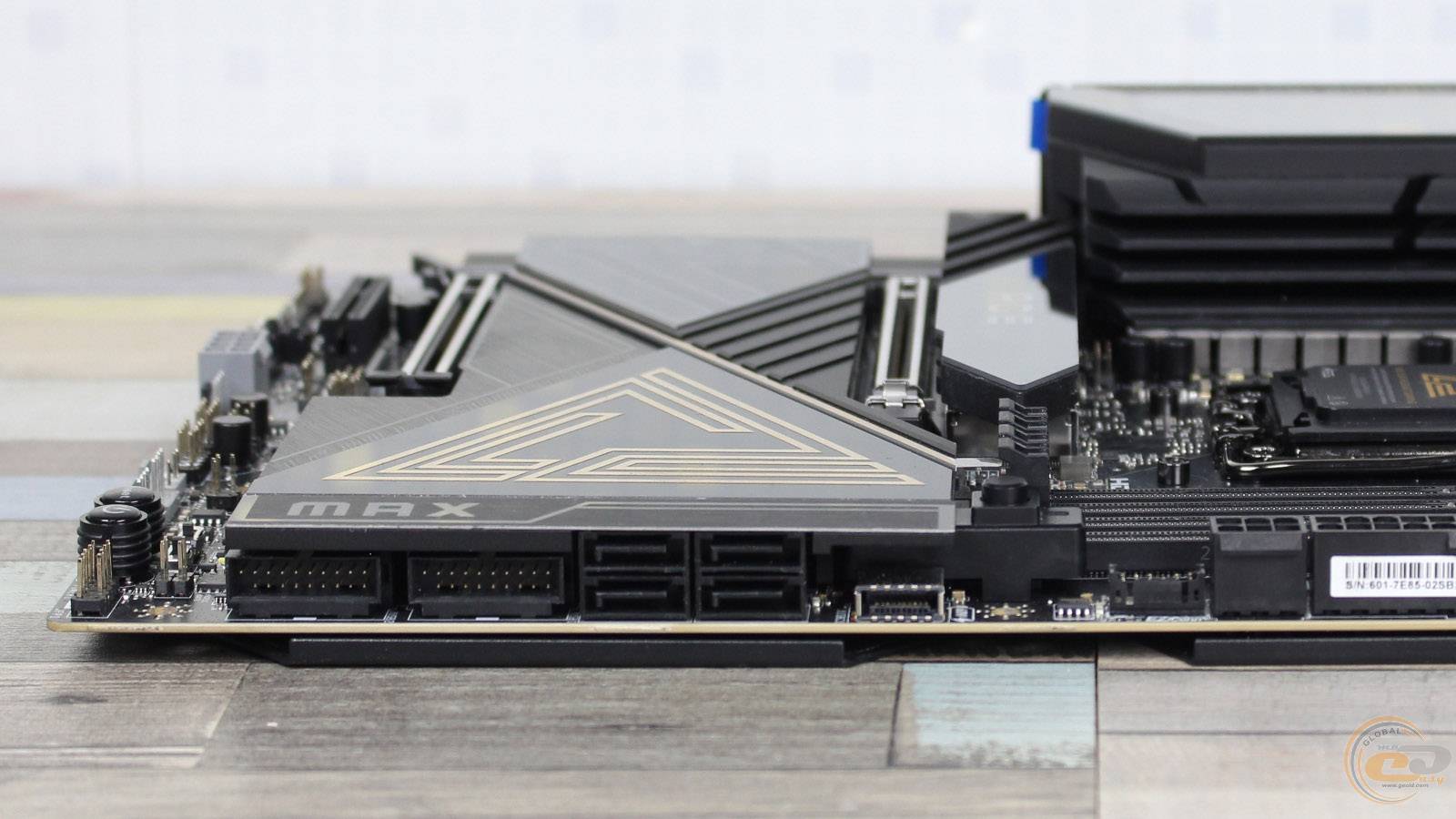

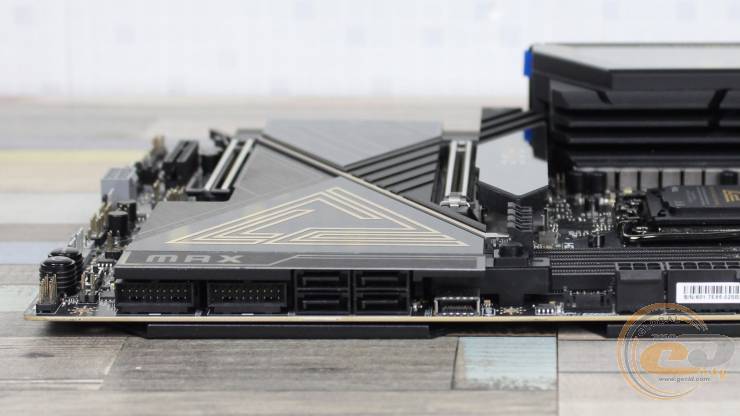

Также не будем забывать о размещенных у радиатора чипсета четырех горизонтальных портах SATA III.

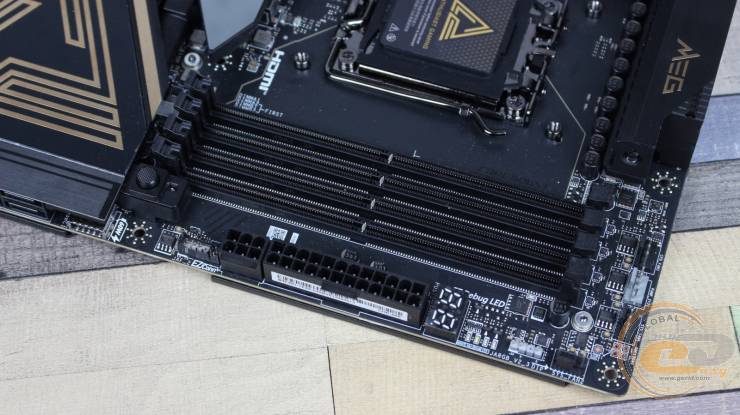

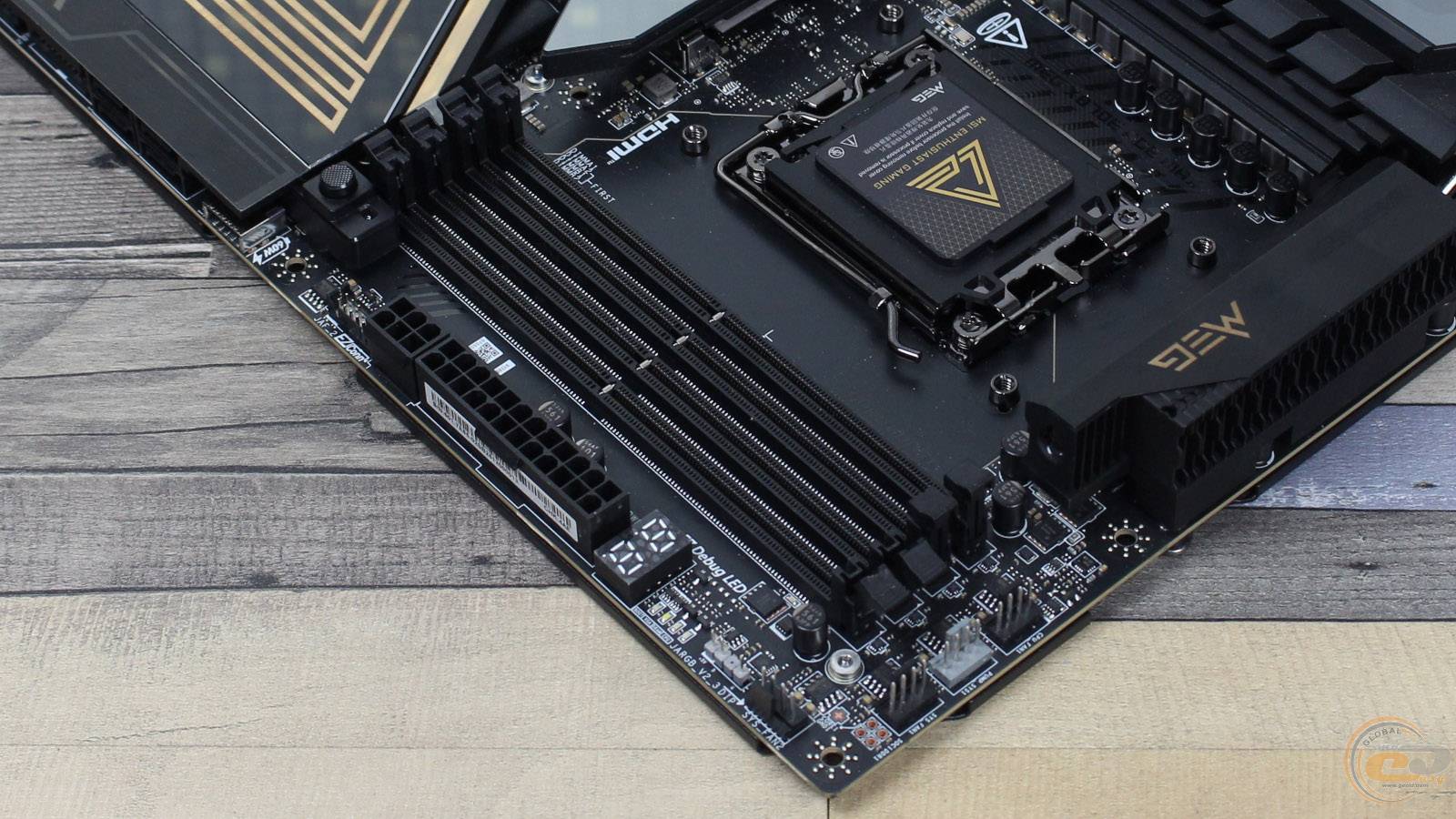

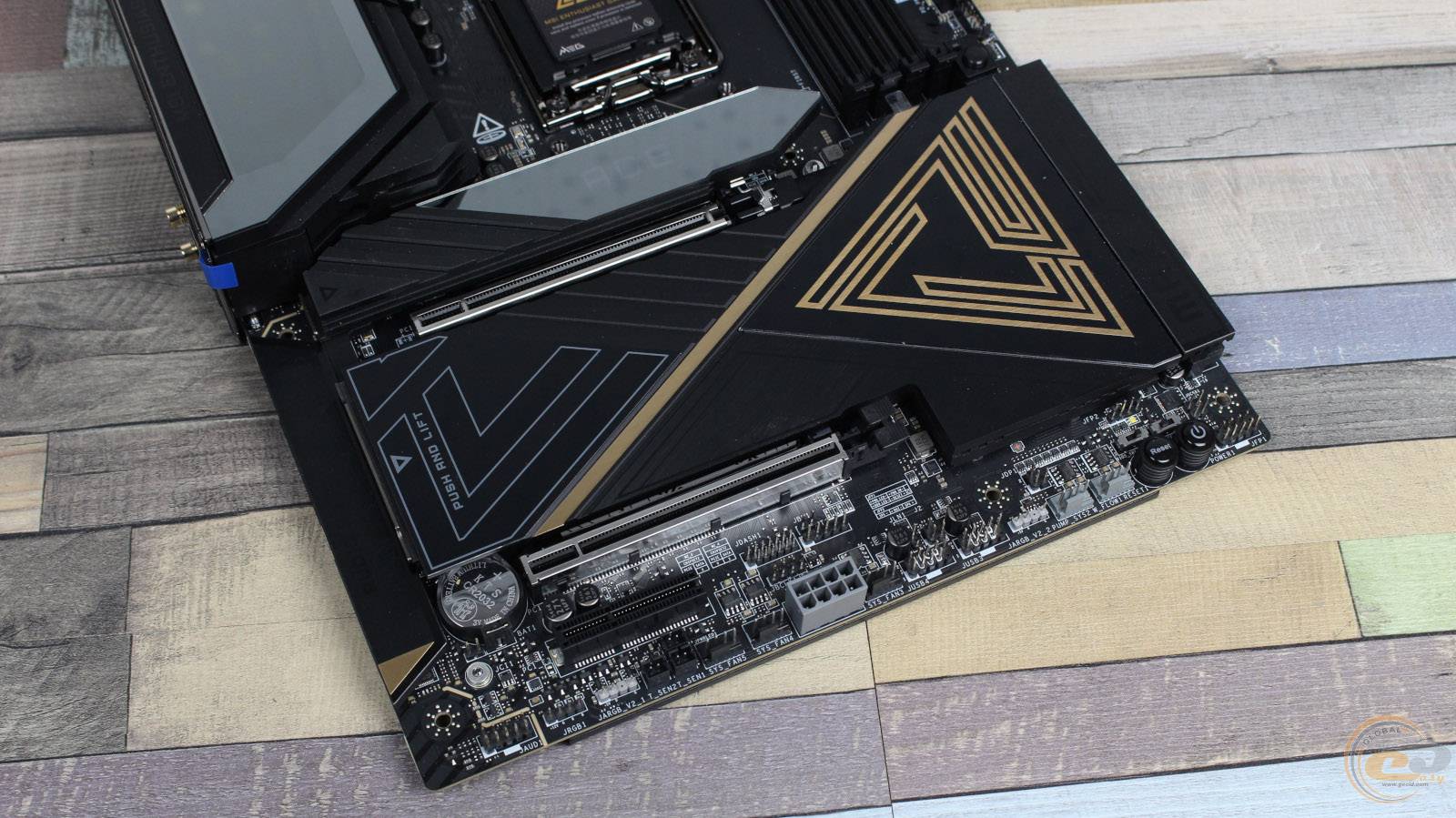

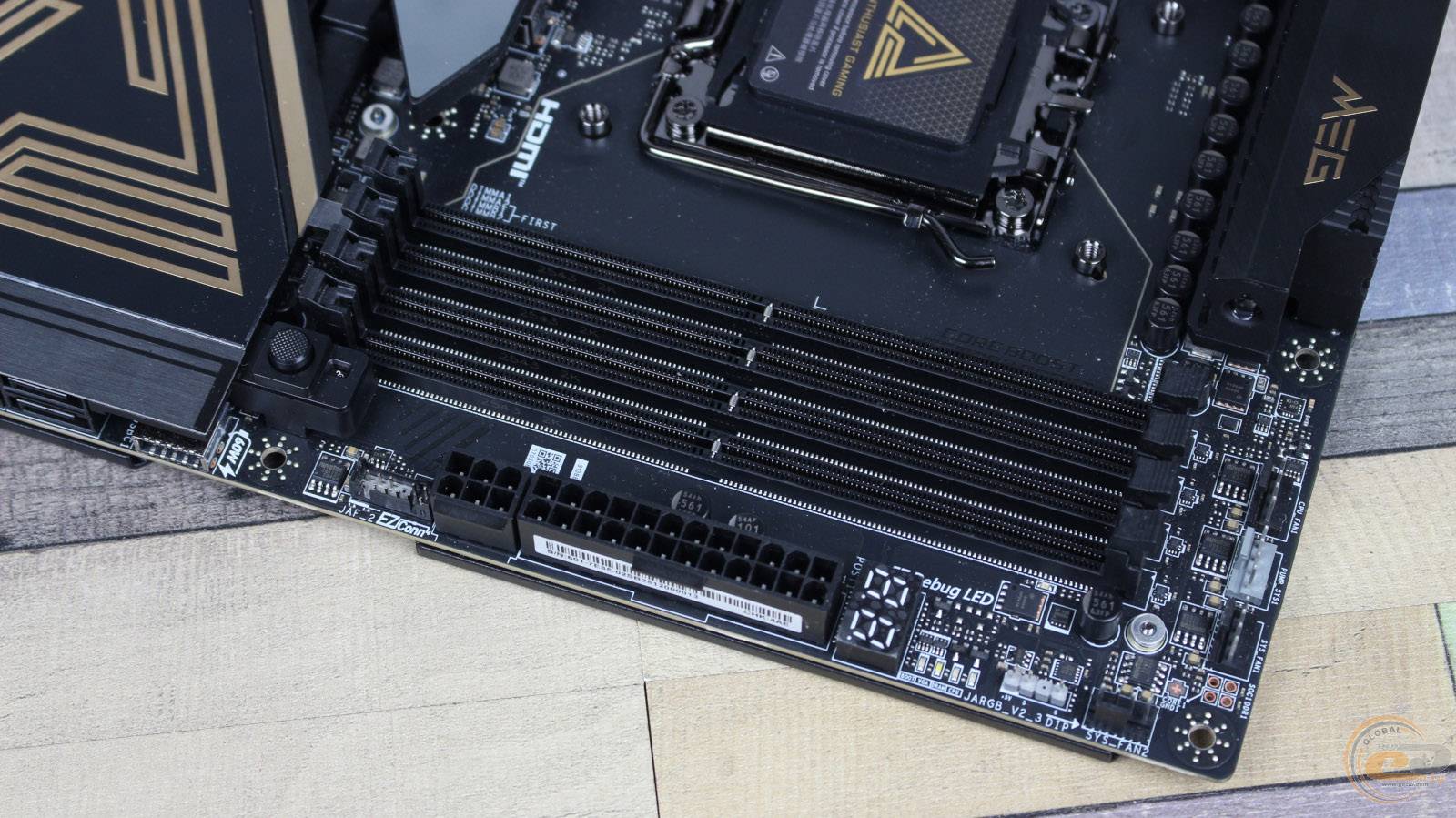

MSI MEG X870E ACE MAX получила четыре DIMM-слота для установки модулей оперативной памяти стандарта DDR5. Для упрощения монтажа фиксаторы плашек ОЗУ имеются только с одной стороны.

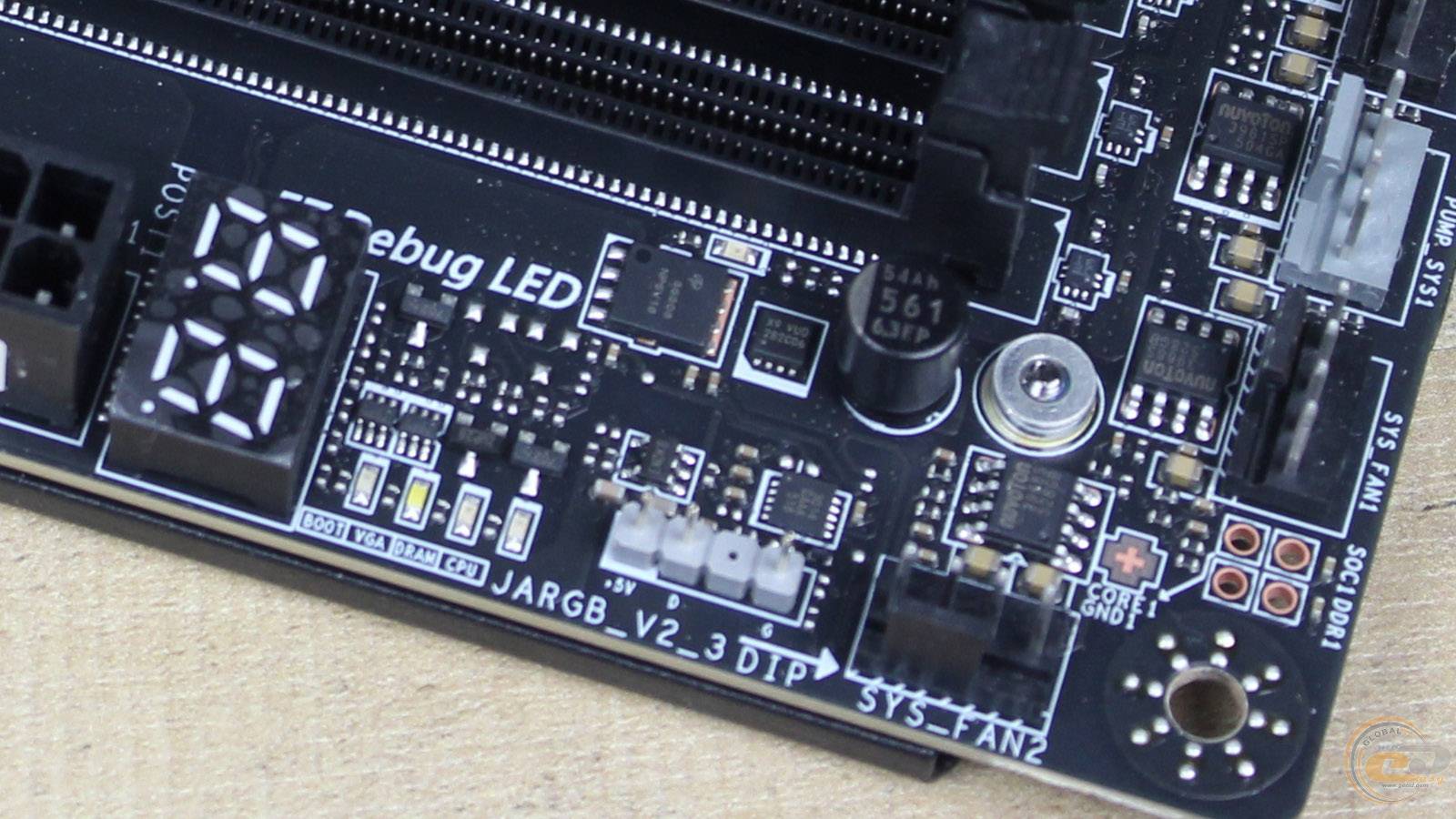

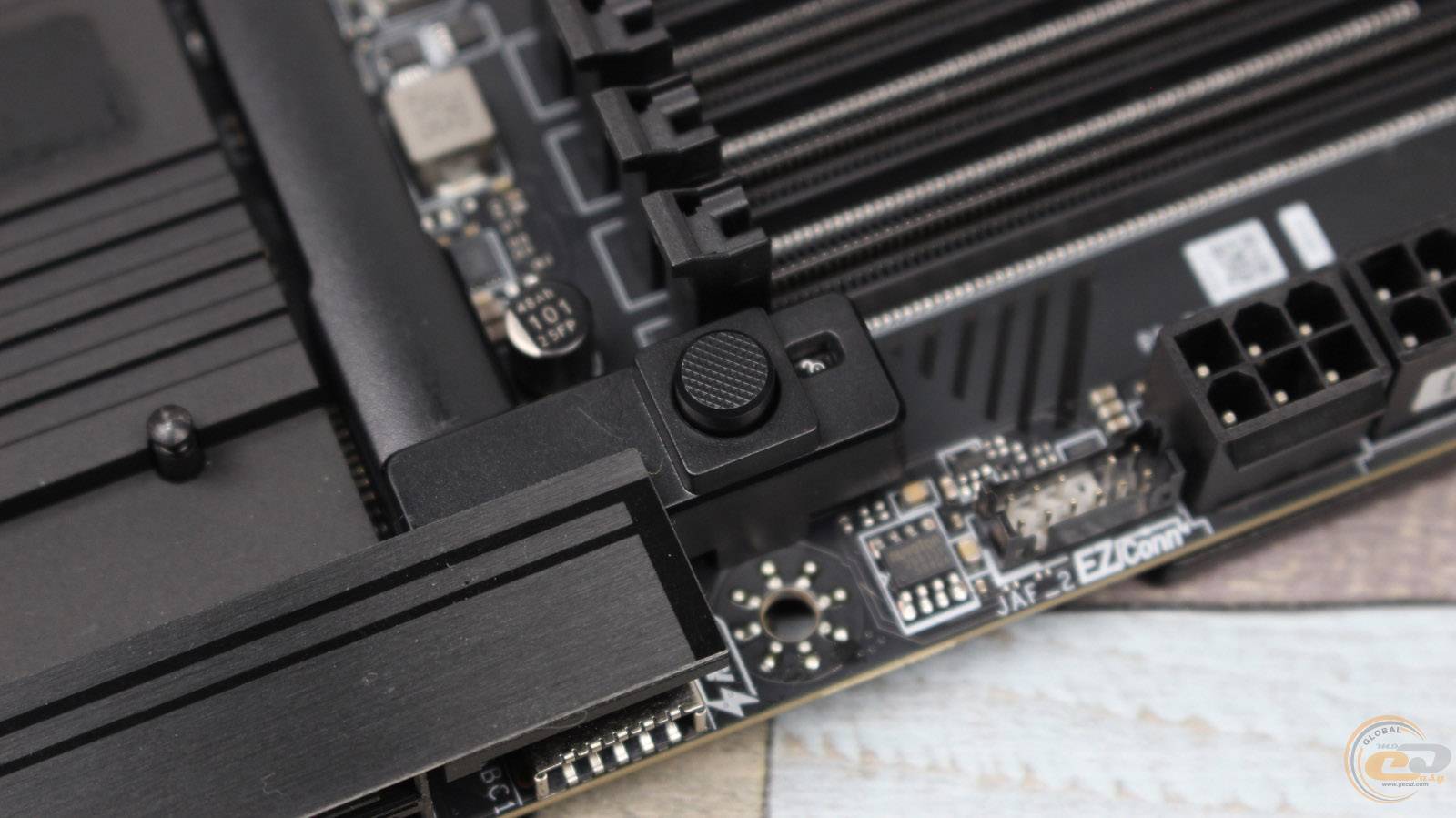

Рядом со слотами расположен отдельный индикатор под названием EZ MEMORY DETECTION LED, сообщающий об обнаружении неисправного модуля памяти. Поддерживаются модули с быстродействием до 9000 МТ/с, а максимальный общий объем составляет 256 ГБ. Также изготовителем заявлена поддержка профилей разгона памяти AMD EXPO.

Достаточно щедрым жестом со стороны производителя является то, что для расширения функциональности MSI MEG X870E ACE MAX предлагает пользователю сразу три слота PCI Express 5.0:

1. PCI Express 5.0 x16;
2. PCI Express 5.0 x16 (x8);
3. PCI Express 5.0 x4.

Усиление Steel Armor II получили сразу два слота, однако полноценные 16 линий стандарта PCIe 5.0 доступны только верхнему. Есть здесь и определенный не совсем очевидный аспект: если задействовать первый слот в режиме PCIe 5.0 x16, то нижний PCI Express 5.0 x16 (x8) будет отключаться. Но производителем предусмотрена возможность одновременной работы обоих в режиме PCIe 5.0x8.

Верхний слот также оснащен механизмом с кнопкой для облегчения извлечения видеокарты под названием EZ PCIe Release. Возле самой кнопки находится небольшое окошко с подсказкой закрыт он сейчас или нет.

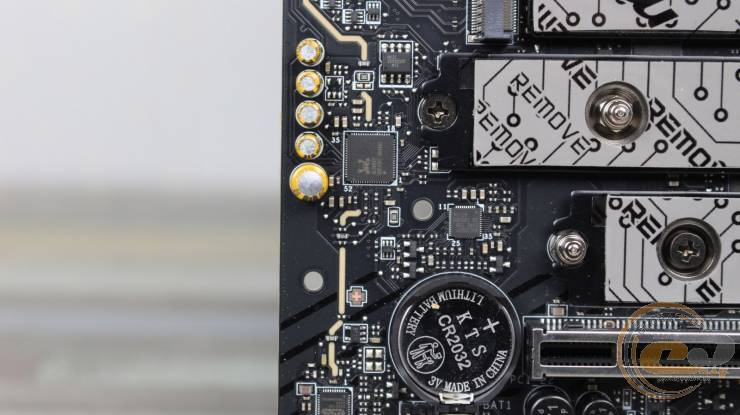

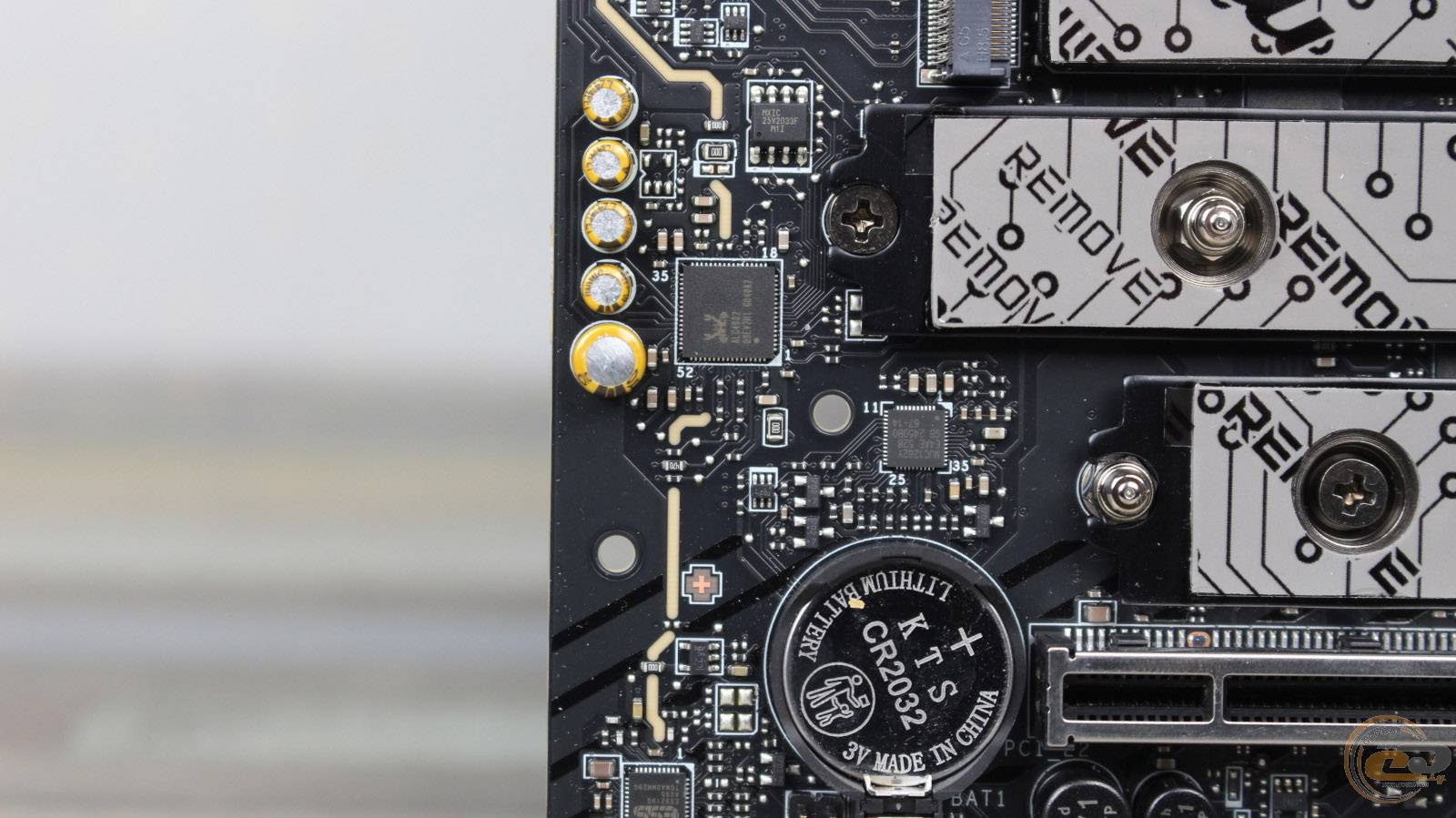

Доступ к батарее CMOS за счет ее размещения перед вторым PCI Express 5.0 x16 при использовании в вашей сборке второго графического адаптера будет заблокирован.

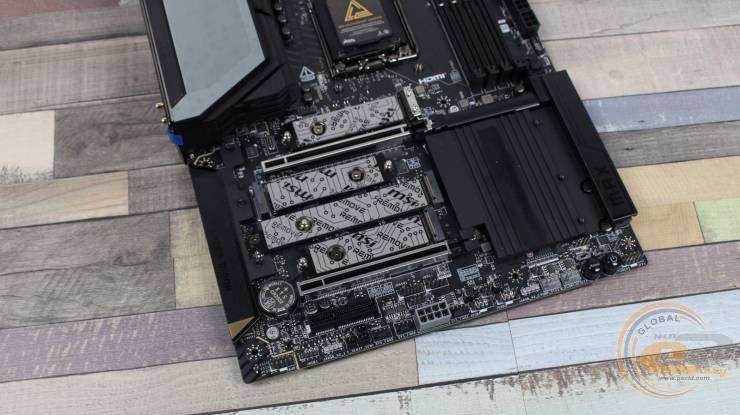

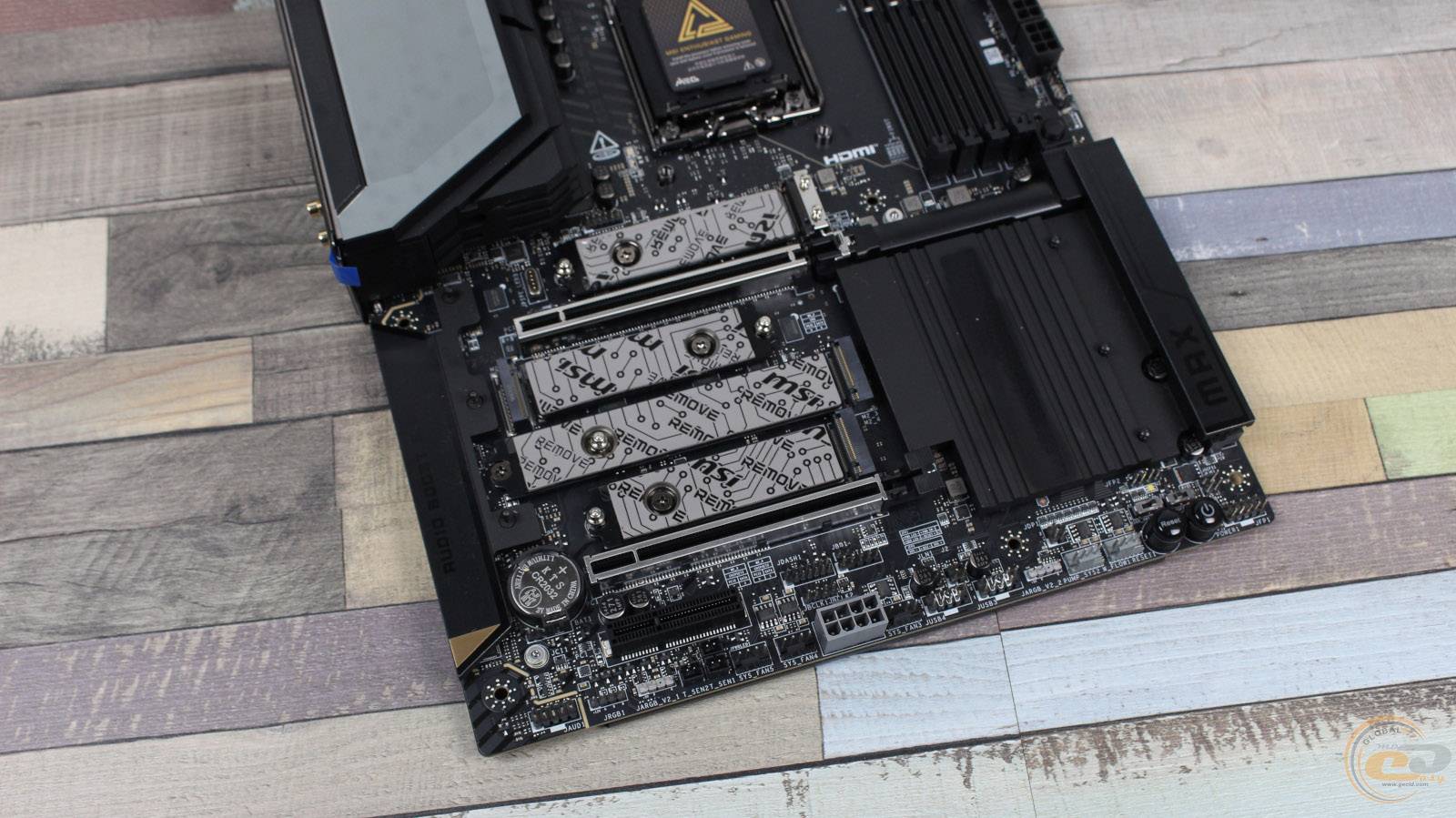

Для размещения M.2-накопителей на MSI MEG X870E ACE MAX предусмотрено пять слотов.

В двух из них имеется поддержка режима PCIe 5.0 x4, а остальные работают в режиме PCIe 4.0 x4.

Обратите внимание, что при одновременном использовании PCI Express 5.0 x4 и первого слота для M.2-накопителей (M2_1) они оба будут работать в режиме PCIe 5.0 x2. По желанию M2_1 можно переключить в BIOS на режим PCIe 5.0 x4, но это приведет к отключению вышеупомянутого слота расширения.

Тот же принцип работы будет касаться слота M2_2 и двух имеющихся на интерфейсной панели USB4 (Type-C).

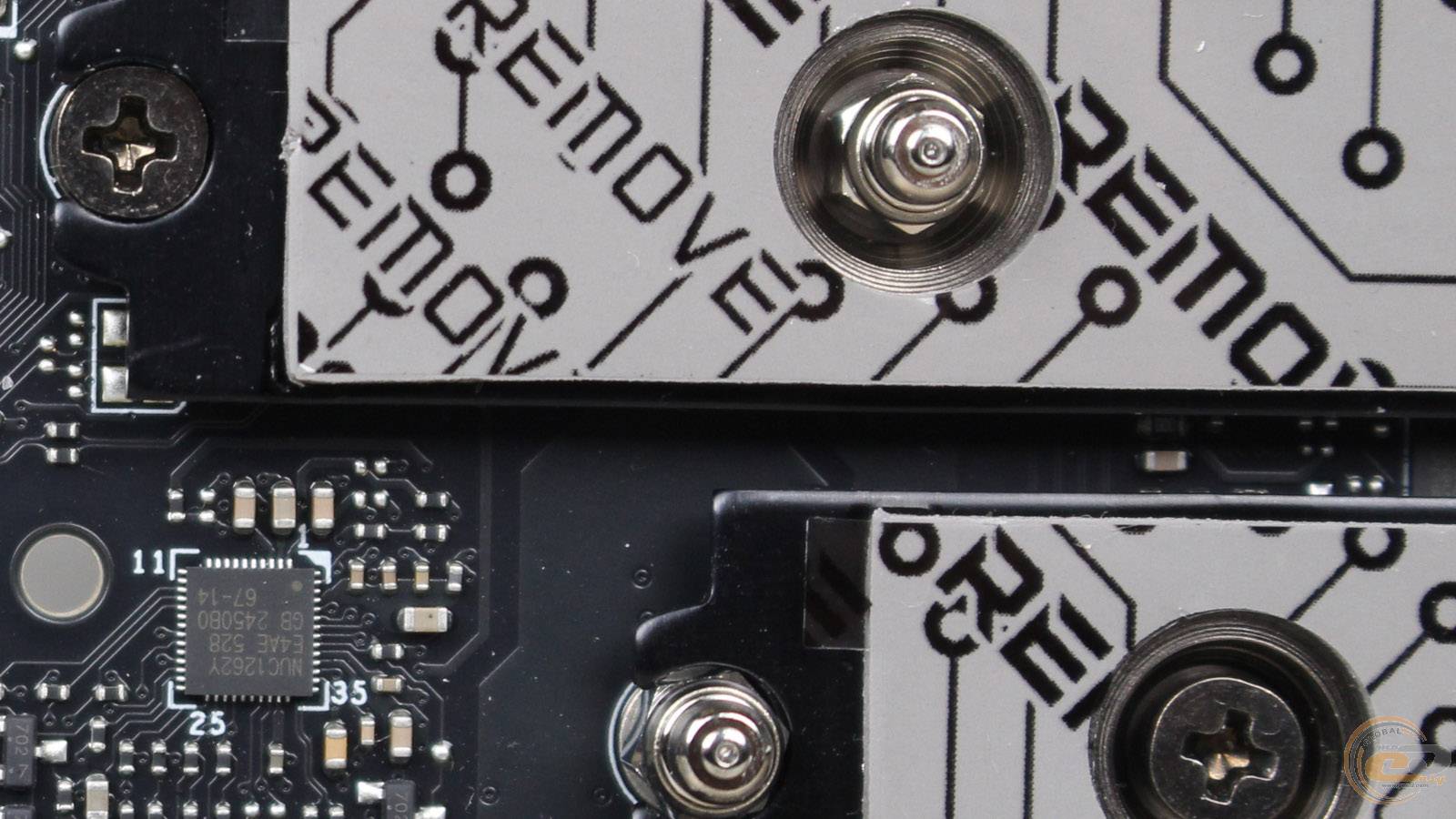

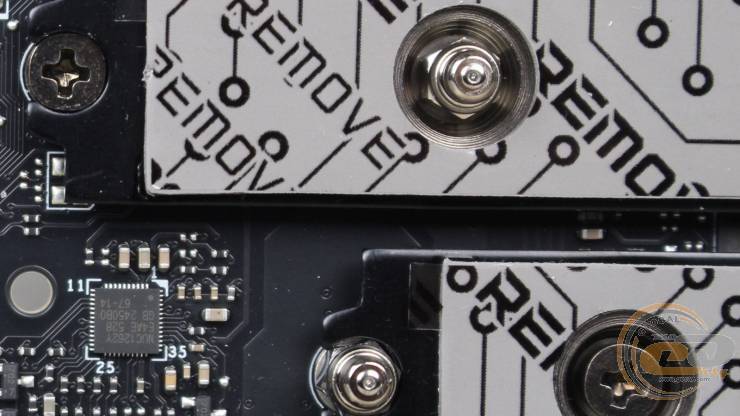

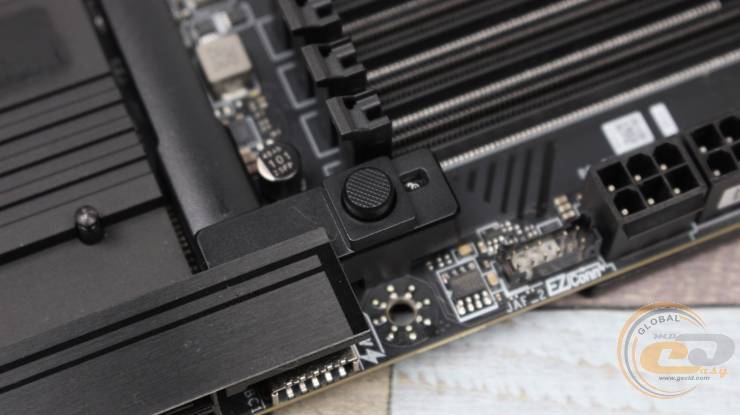

Упростить установку накопителей формата 2280 помогут удобные фиксаторы EZ M.2 CLIP II. При необходимости с помощью шестигранного ключа из комплектации можно переставить местами эти крепления и классические винты.

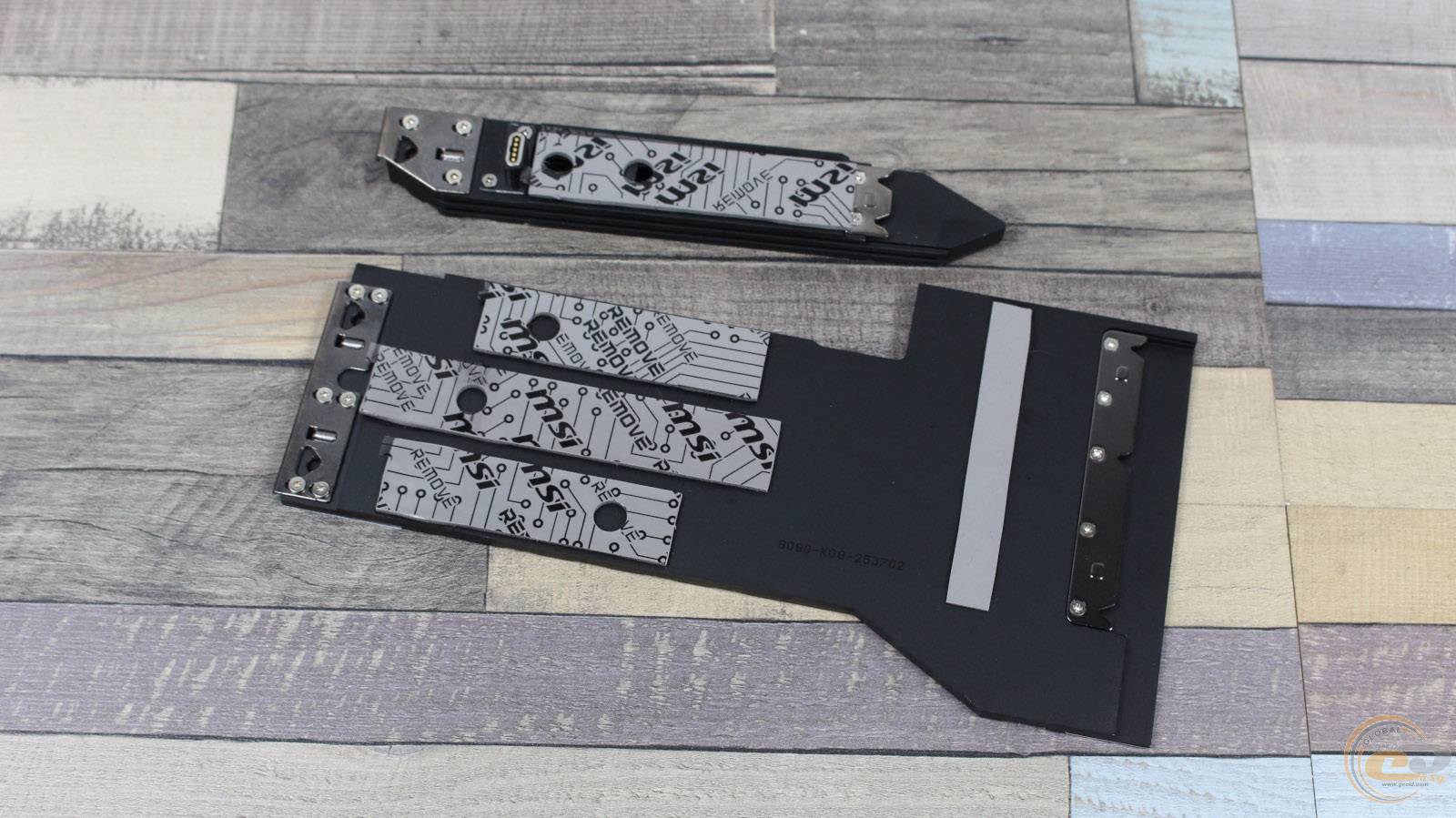

Для охлаждения четырех из пяти высокоскоростных накопителей на плате имеется два отдельных радиатора. Они оба имеют винтовой крепеж EZ M.2 Shield Frozr II и разместили на себе термопрокладки для эффективного отвода тепла.

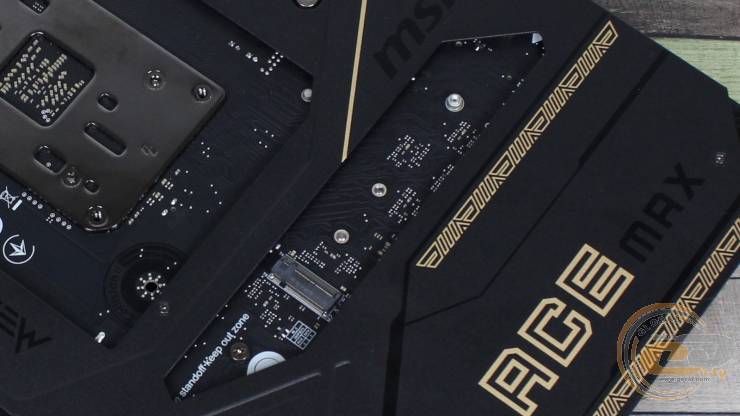

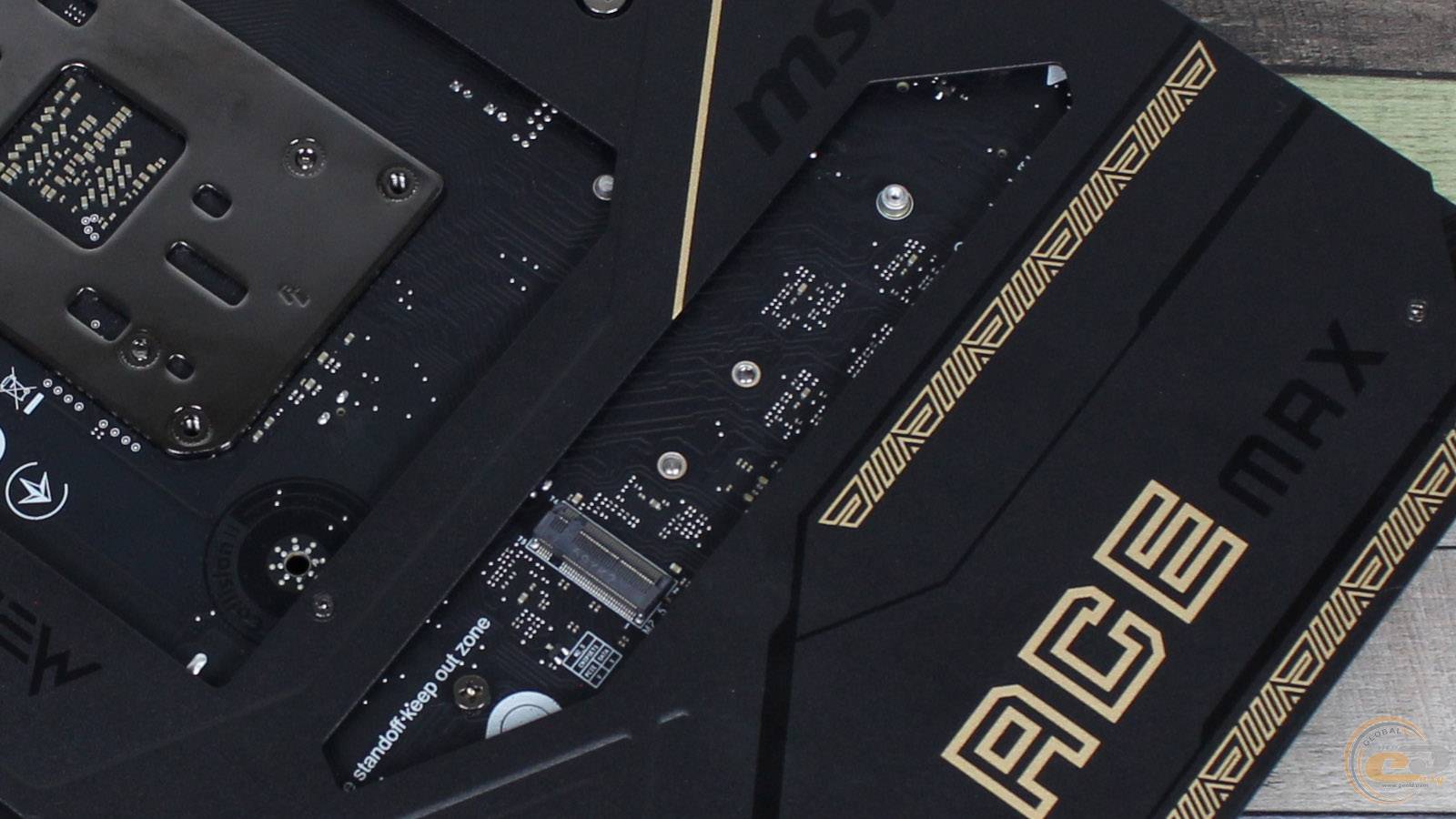

То есть единственным слотом для M.2-накопителей без радиатора остается тот, что находится на обороте материнской платы.

В систему охлаждения MSI MEG X870E ACE MAX вошли: толстый радиатор на чипсете, два массивных радиатора для M.2-накопителей, два алюминиевых радиатора на элементах подсистемы питания, объединенные двумя перекрестными тепловыми трубками и полноразмерная защитная пластина. Производитель отдельно обращает внимание, что на элементах подсистемы питания размещены термопрокладки с теплопроводностью 9 Вт/(м·К).

Длительная нагрузка 120-ваттного 16-поточного AMD Ryzen 7 9850X3D при температуре окружающей среды в 25°С привела к росту температур ключевых элементов платы. Мы намеряли на них следующие температурные показатели:

• радиатор охлаждения чипсета – 50°C;
• верхний радиатор охлаждения элементов подсистемы питания – 51°C;
• боковой радиатор охлаждения элементов подсистемы питания – 53°C;
• дроссели сверху – 55°C;
• дроссели сбоку – 57°C.

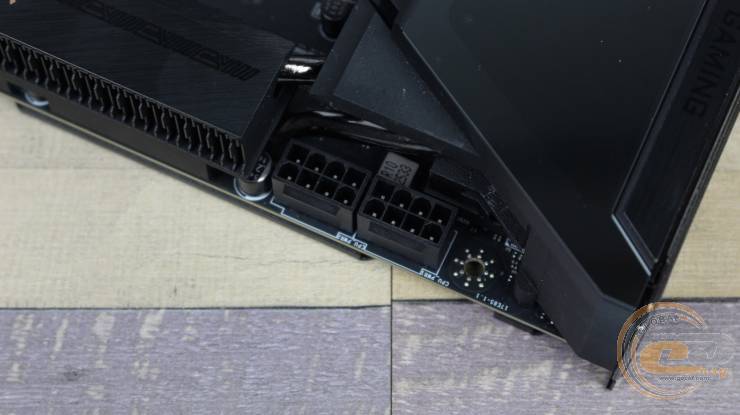

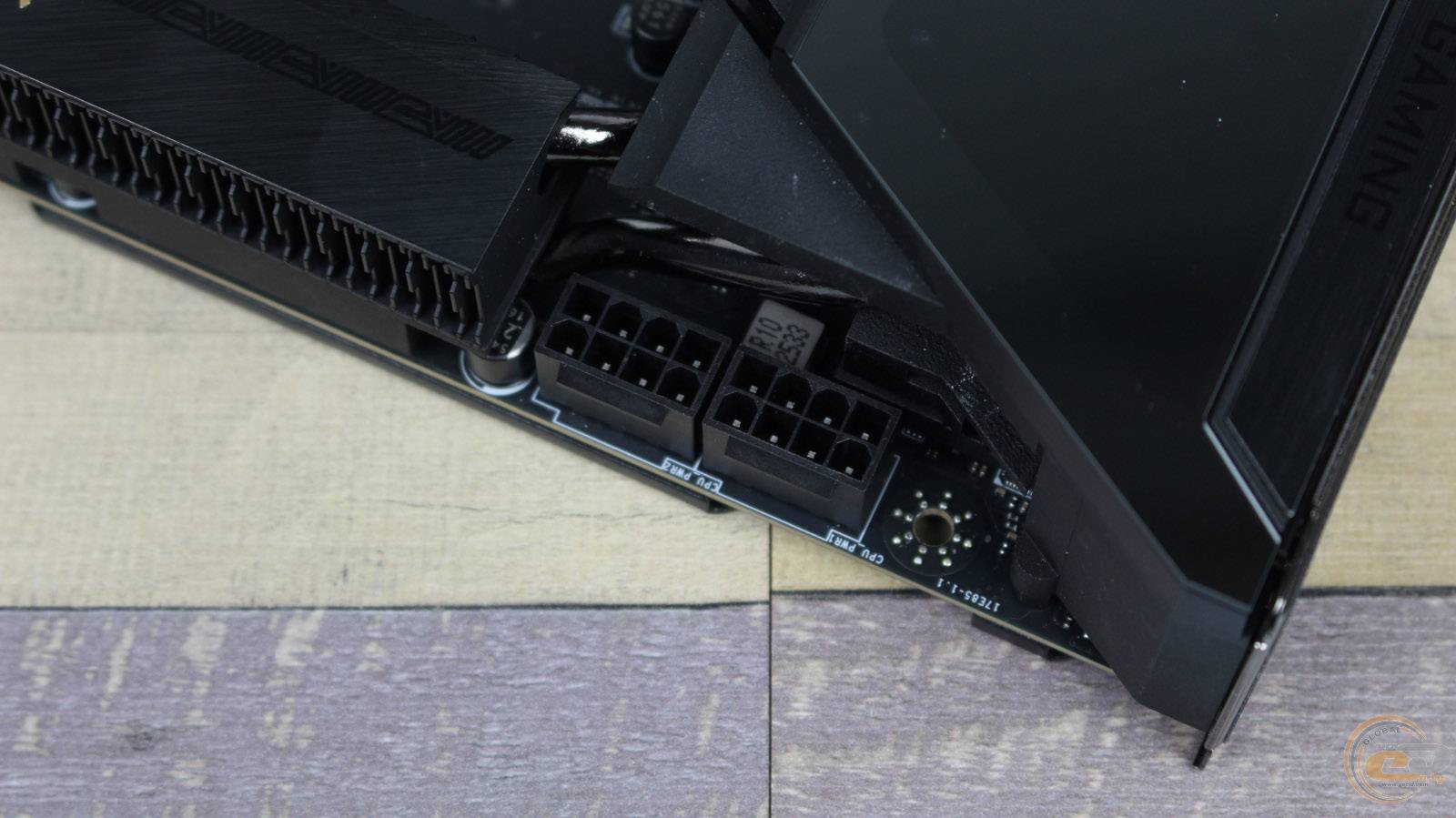

Благодаря двум 8-контактным разъемам ATX12V с этой материнской платой без ограничений в энергопотреблении выйдет задействовать любые топовые решения из линеек AMD Ryzen 7000, AMD Ryzen 8000 и AMD Ryzen 9000.

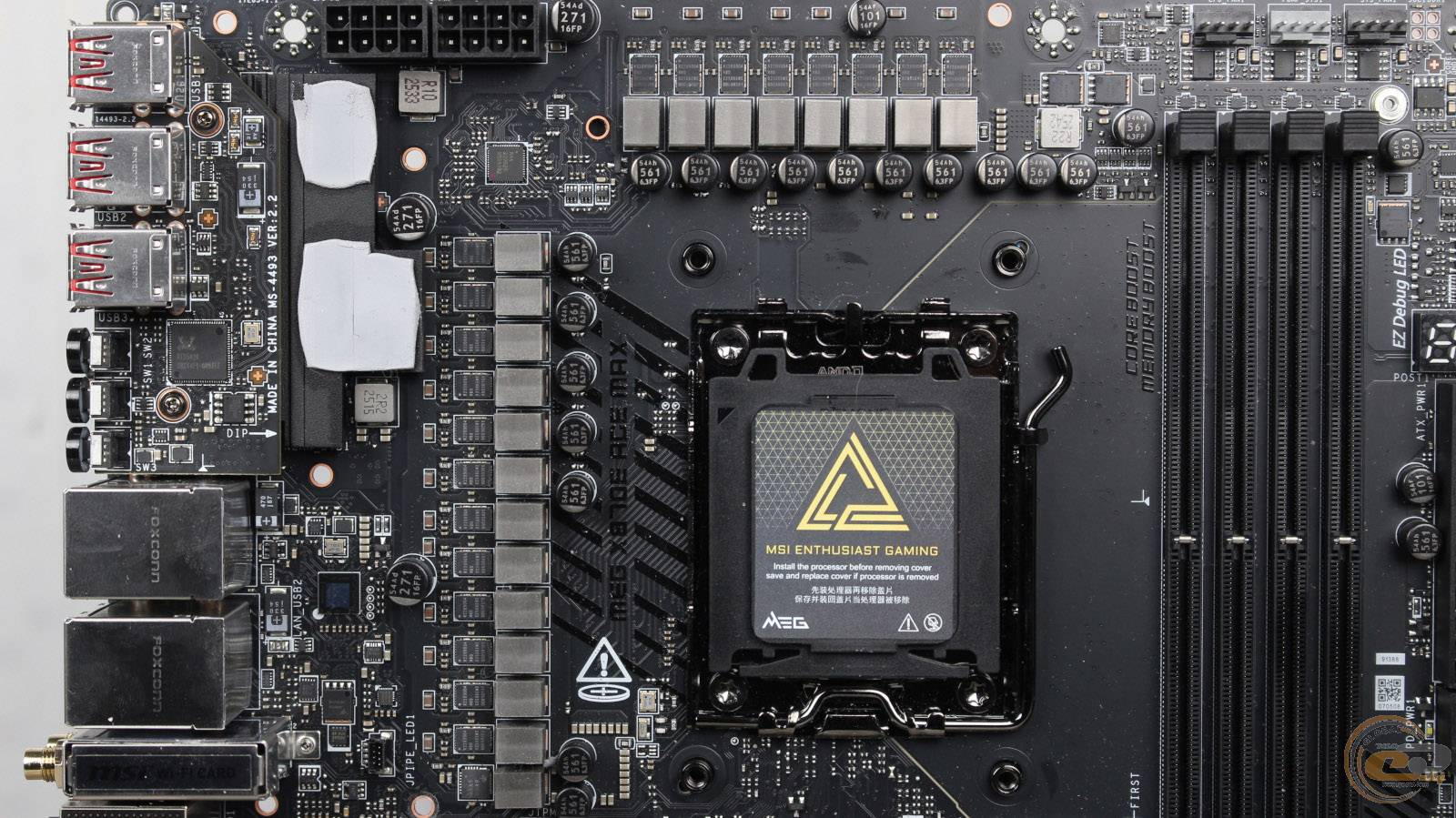

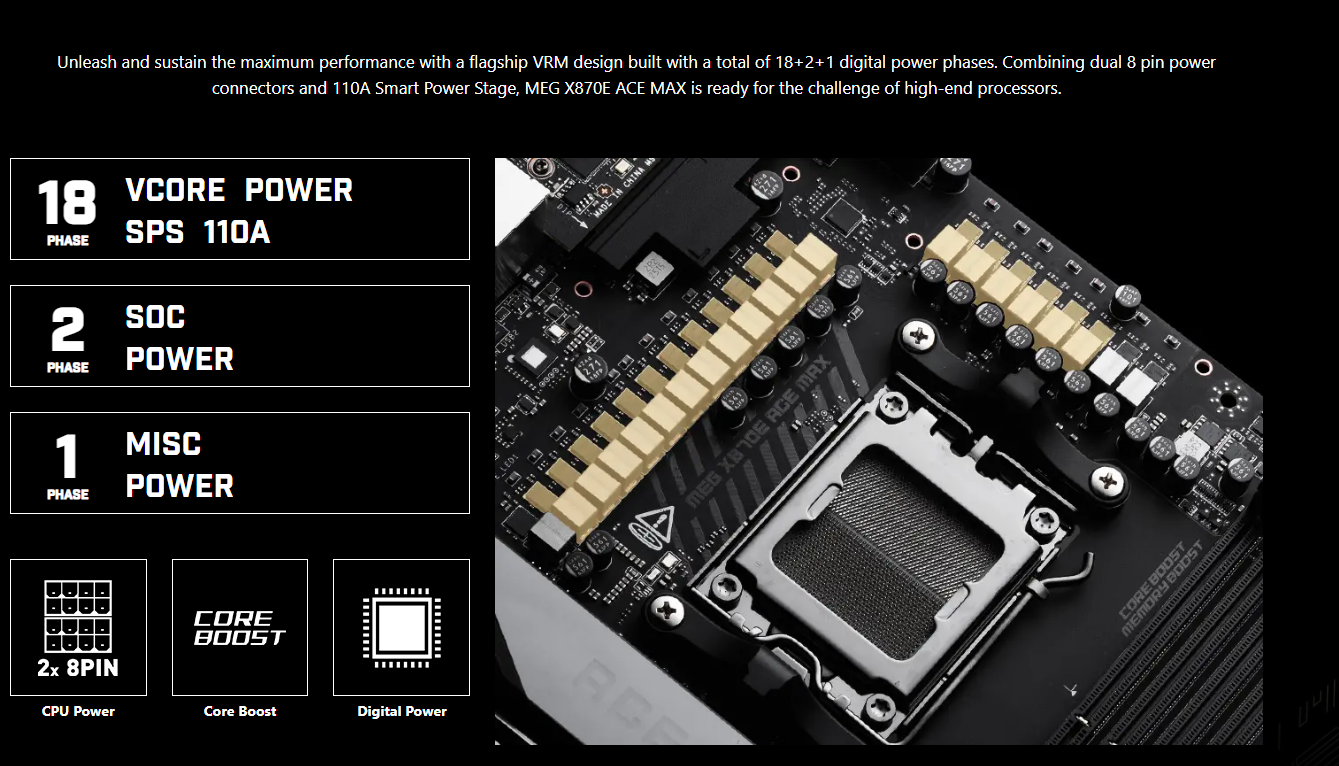

MSI MEG X870E ACE MAX получила 18(110 А) + 2(110 А) + 1(55 А)-фазную схему питания.

Элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей, а также двадцати микросхем Renesas R2209004 (110 А) и одной Alpha and Omega Semiconductor AOZ5516QI (55 А).

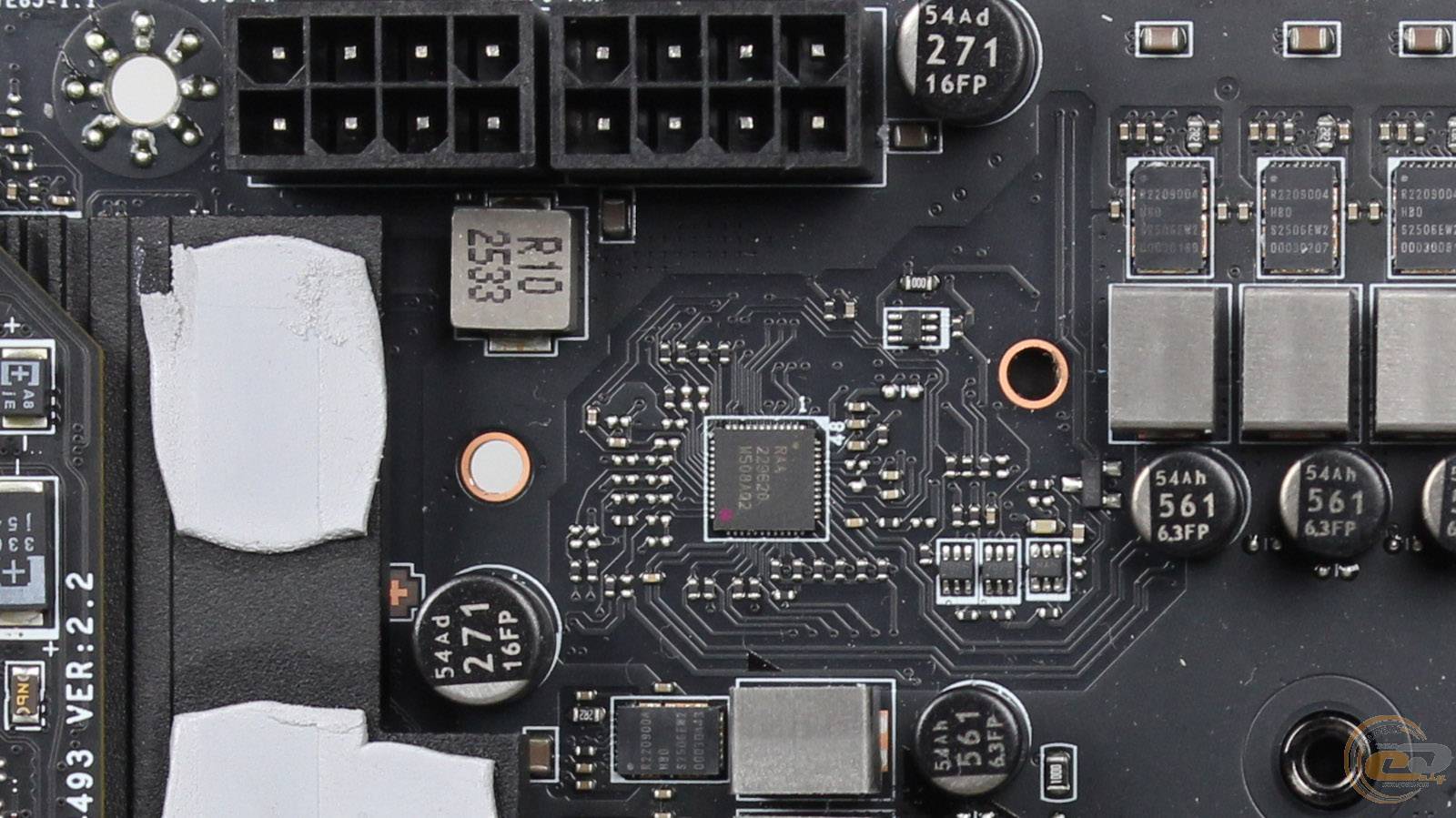

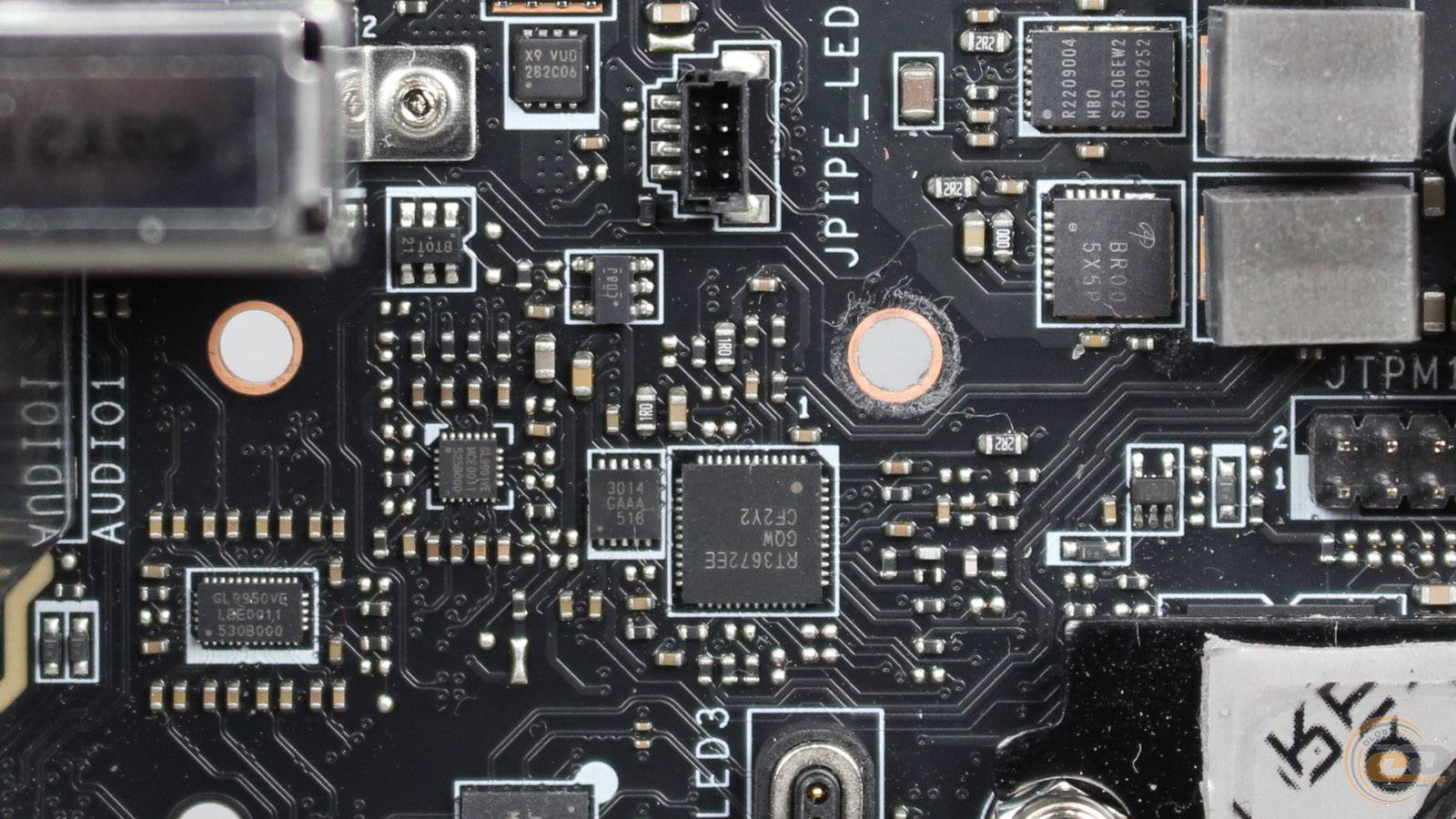

За регулировку напряжения на встроенном в процессор контроллере памяти и подсистеме ввода/вывода чипа отвечает ШИМ-контроллер Richtek Technology RT3672EE.

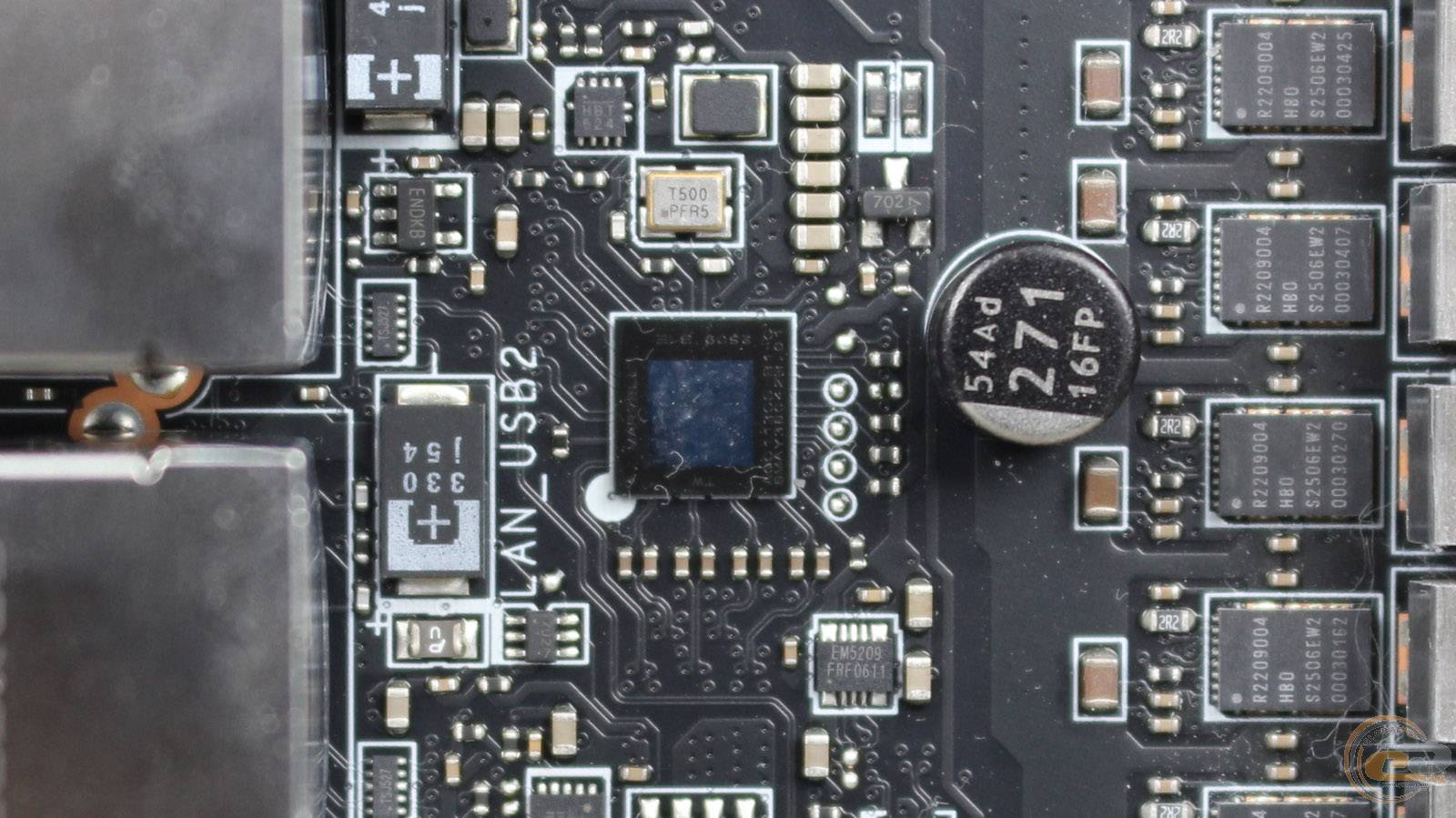

Подсистема питания процессорных ядер управляется ШИМ-контроллером Renesas RAA229620.

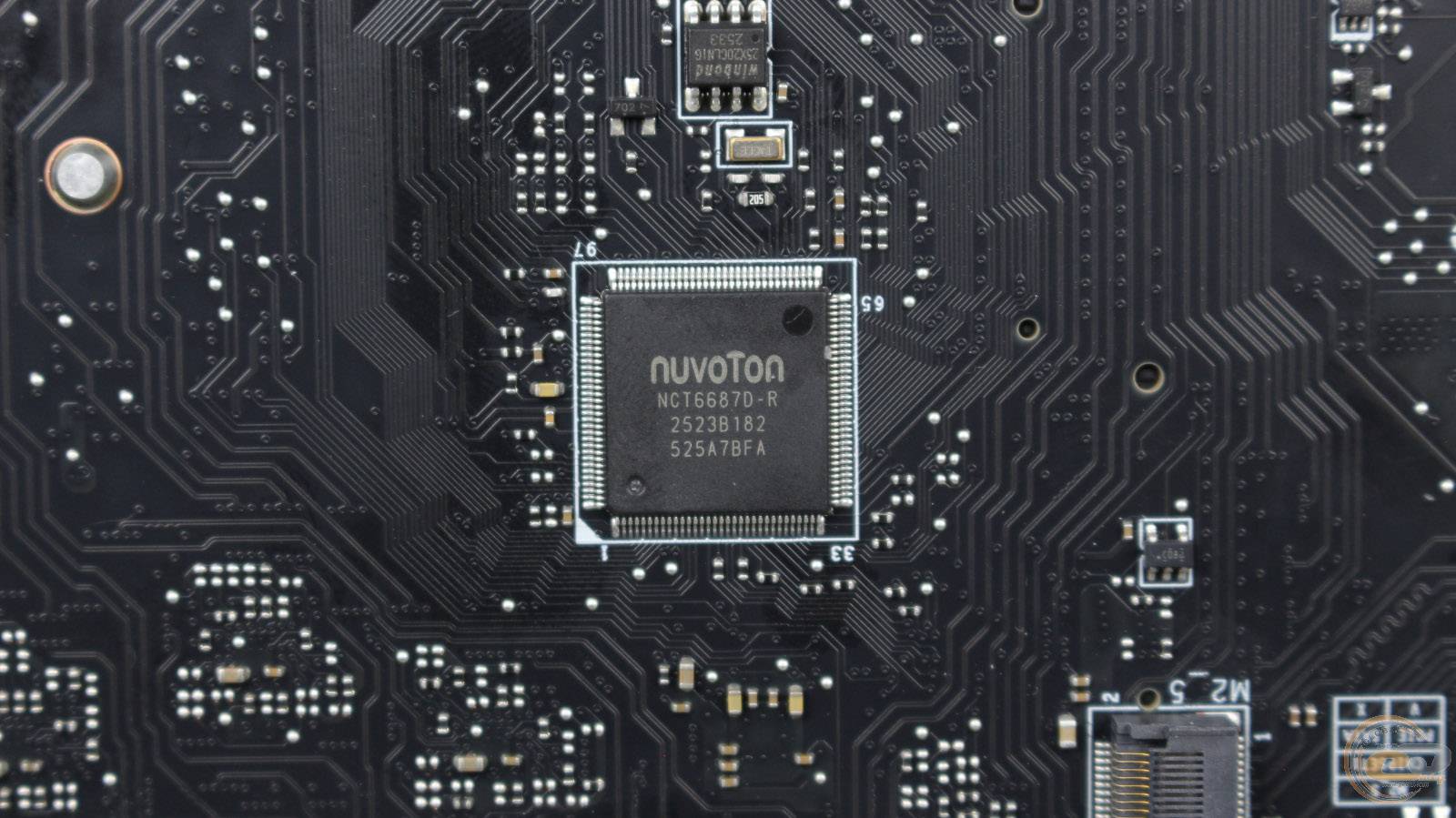

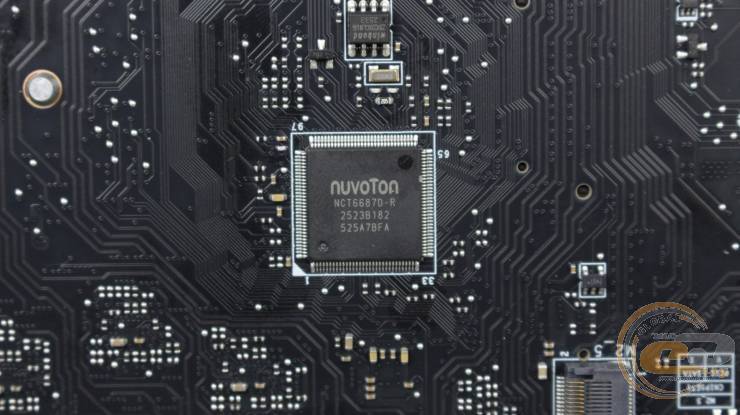

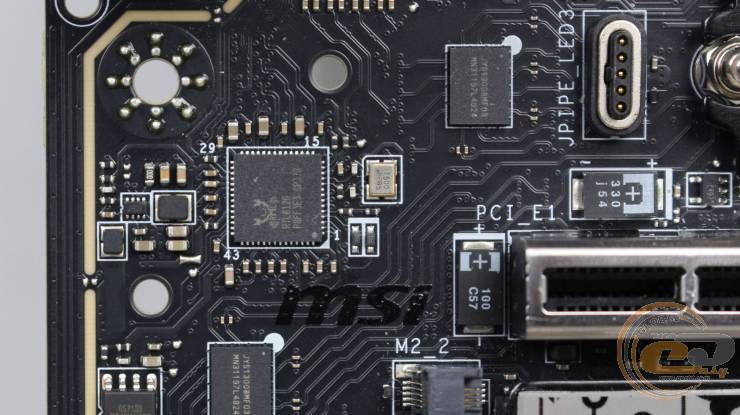

Как уже говорилось, мультиконтроллером на плате является микросхема NUVOTON NCT6687D-R.

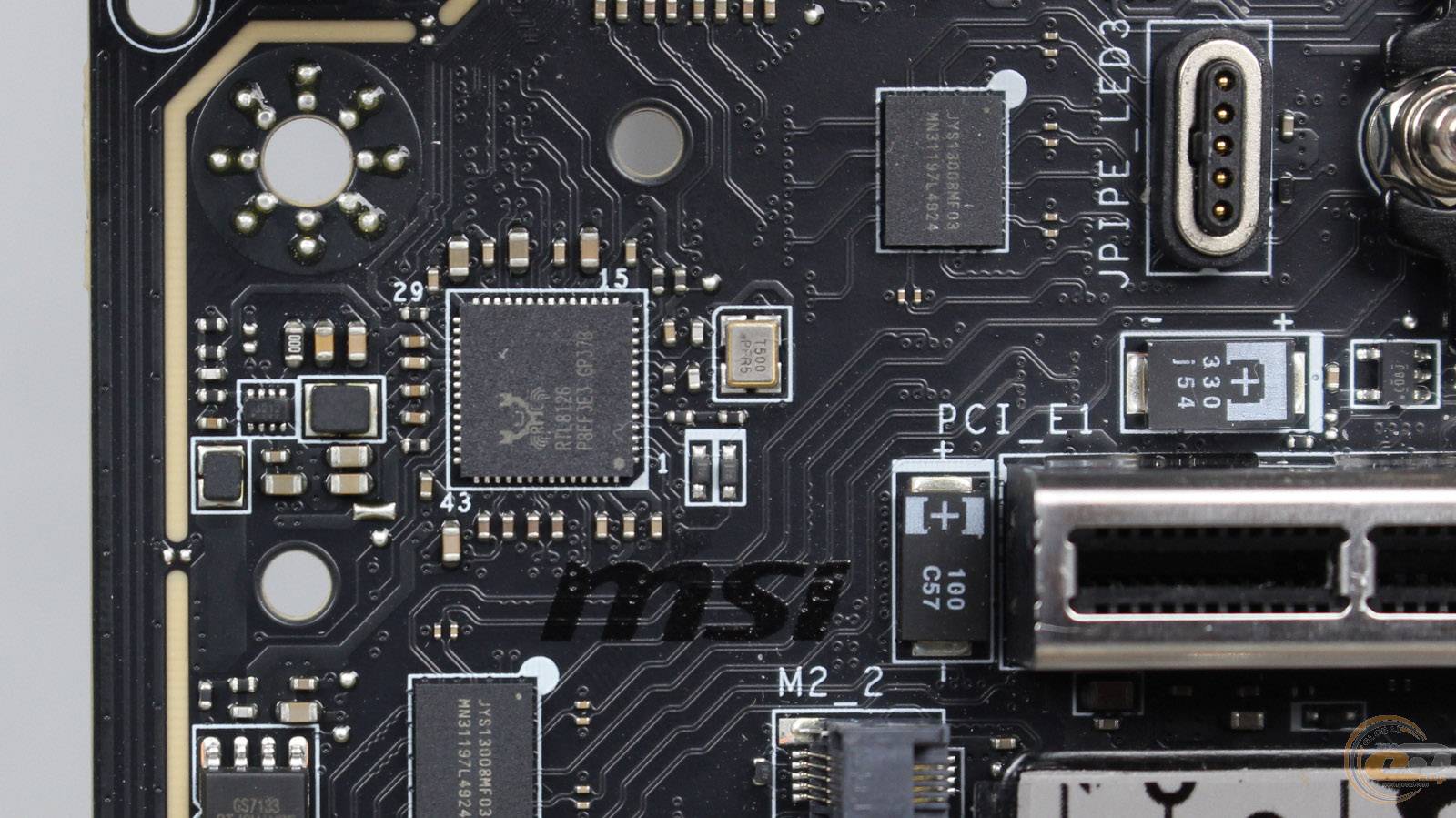

Поддержка сетевых соединений возложена на LAN-контроллер Marvell AQC113CS, который способен передавать информацию со скоростью до 10 Гбит/с и LAN-контроллер Realtek RTL8126 с возможностью передачи данных до 5 Гбит/с.

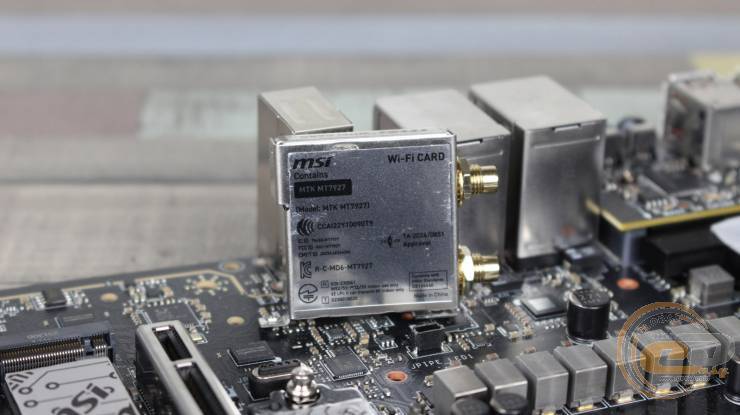

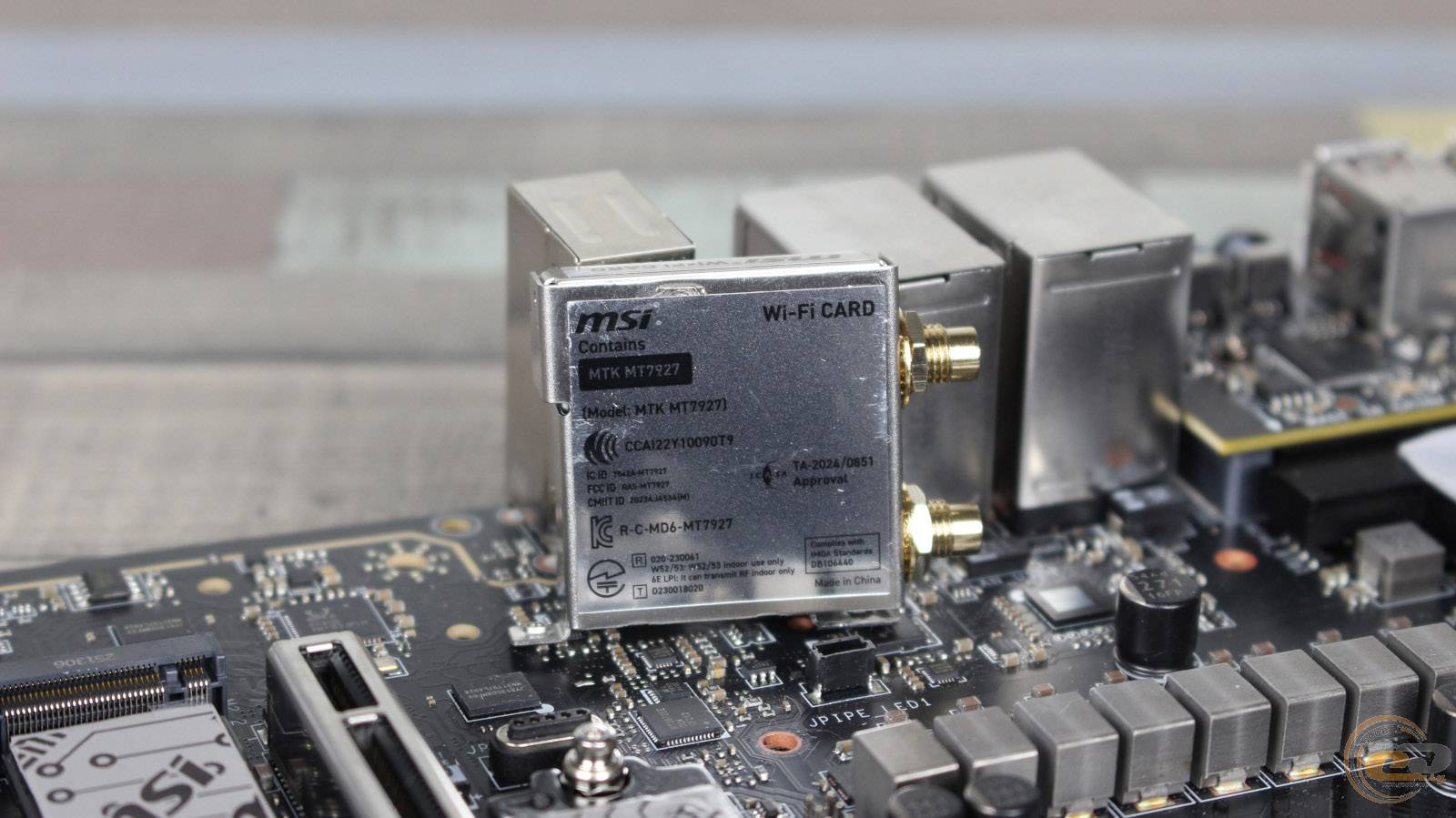

За работу Wi-Fi стандарта 7 и Bluetooth 5.4 отвечает модуль MediaTek Wi-Fi 7 MT7927. Он поддерживает три частотных диапазона – 2.4, 5 и 6 ГГц, может использовать канал шириной 320 МГц, а также способен обеспечить высокую пропускную способность до 6,5 Гбит/с, что значительно превосходит возможности Wi-Fi 6E.

Зона аудио AUDIO BOOST 5 HD изолирована от основной части текстолита и представлена однокристальным 7,1-канальным кодеком Realtek ALC4082, дополненным ЦАП с интегрированным усилителем ESS ES9219Q и высококачественными аудио конденсаторами. Такое соединение позволяет передавать звук до 32 бит/384 кГц. Производитель заявляет высокую точность воспроизведения звука, что соответствует уровню студийных наушников.

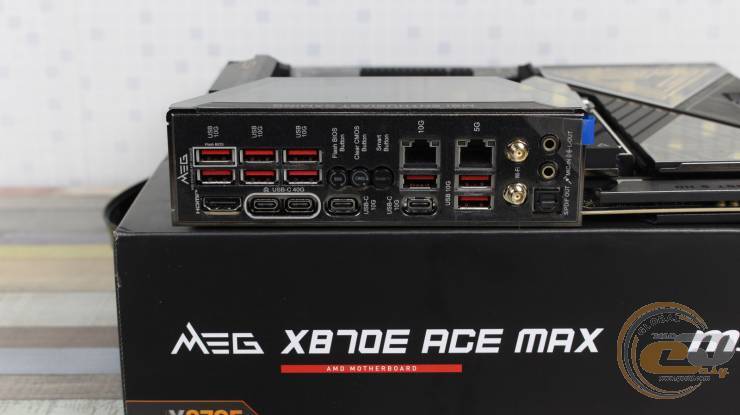

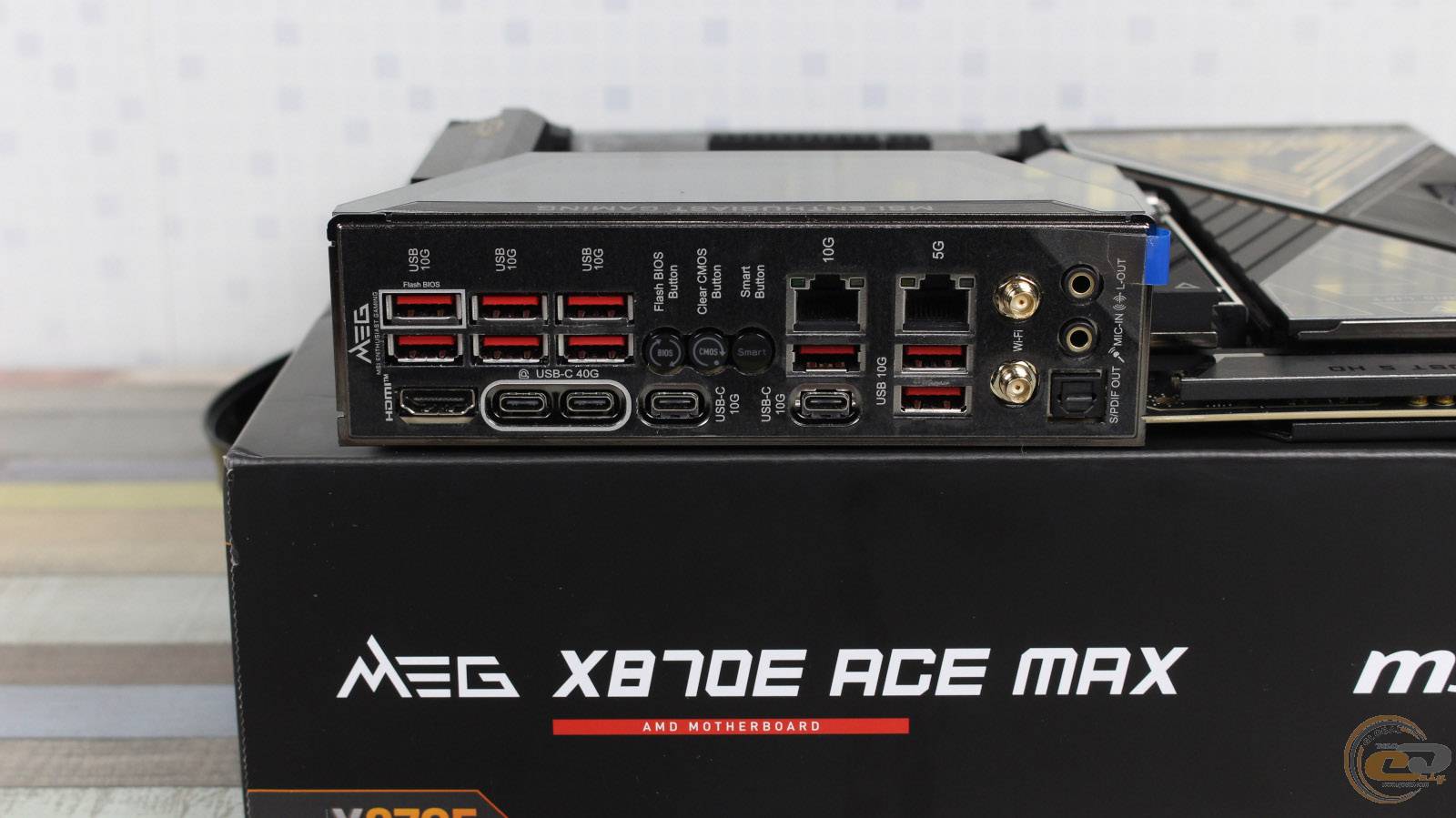

На интерфейсной панели MSI MEG X870E ACE MAX выйдет встретить следующие порты и кнопки:

• 1 x HDMI 2.1;
• 9 x USB 3.2 Gen 2 (Type-A);
• 2 x USB4 (Type-C);
• 2 x USB 3.2 Gen 2 (Type-C);
• 1х кнопка обновления BIOS;
• 1 x кнопка сброса настроек CMOS;
• 1 x многофункциональная Smart-кнопка;
• 1 x RJ45 (10 Гбит/с);
• 1 x RJ45 (5 Гбит/с);
• 2 x коннекторы антенн Wi-Fi;
• 1 x Optical S/PDIF выход;
• 2 x позолоченые аудио порты.

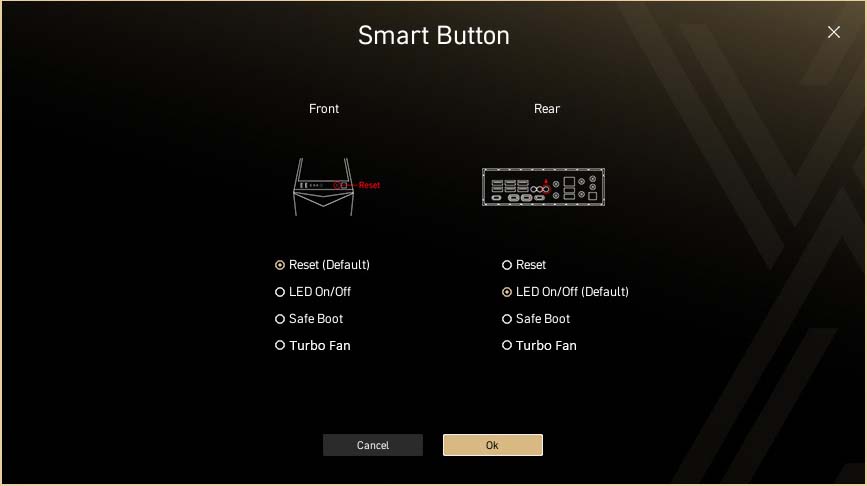

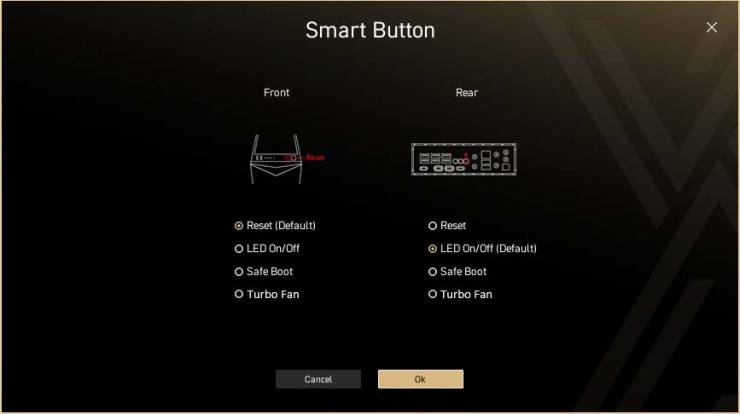

Для многофункциональной кнопки Smart в BIOS можно назначить одно из четырех действий, которую она будет выполнять: перезагрузка компьютера, включение/выключение подсветки, безопасная загрузка системы или режим максимальных оборотов вентиляторов.

Для питания активного охлаждения комплектующих на плате предусмотрено восемь 4-контактных разъемов с поддержкой ШИМ-регулировки скорости. Один из них предназначен для системы охлаждения CPU, еще два – для подключения помпы СЖО, а пять других пригодятся для корпусных вентиляторов.

Для контроля скорости циркуляции охлаждающей жидкости (в литрах/галлонах в минуту) в вашей СЖО на плате имеется отдельный 4-контактный разъем, к которому можно подключить водяной расходомер.

UEFI BIOS

Интерфейс BIOS на основе UEFI, который использует материнская плата MSI MEG X870E ACE MAX, называется MSI Click BIOS X. На этой модели производитель не только увеличил объем микросхемы ROM до 64 МБ (512 Mб), но и предлагает пользователю резервный BIOS.

В функциональном плане пользователю традиционно предлагаются два основных сценария использования:

• «EZ Mode» – упрощенный графический режим для начинающих пользователей, который на одном экране выводит краткую информацию о системе и позволяет быстро выполнить базовые настройки;

• «Advanced Mode» – профессиональный раздел настроек для глубокого контроля за аппаратным обеспечением компьютера. Он предлагает значительно больше вкладок и открывает доступ к тонкой настройке системы, разгону ключевых узлов и управлению питанием, которые обычно скрыты в «EZ Mode».

Фирменное ПО MSI Center, чей интерфейс легко настраивается под пользовательские потребности за счет своей модульности, поможет следить за показателями системы, а также осуществлять определенные настройки (включая изменение и синхронизацию подсветки) и часть ручного разгона непосредственно в ОС.

Частоты процессора и памяти

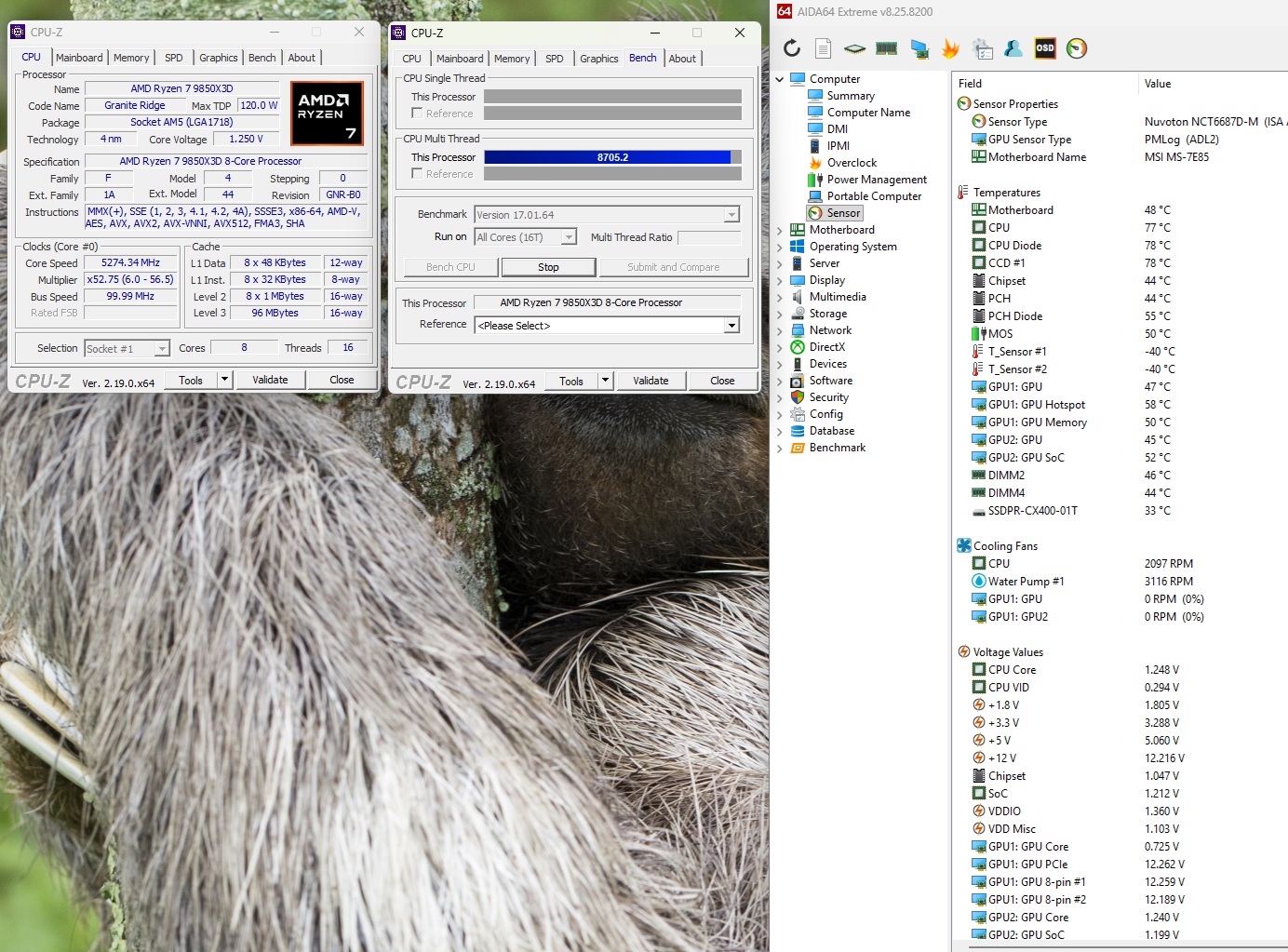

Для начала мы запустили стресс-тест в CPU-Z. При его прохождении частота ядер стабильно держалась на уровне 5,3 ГГц при напряжении 1,25 В.

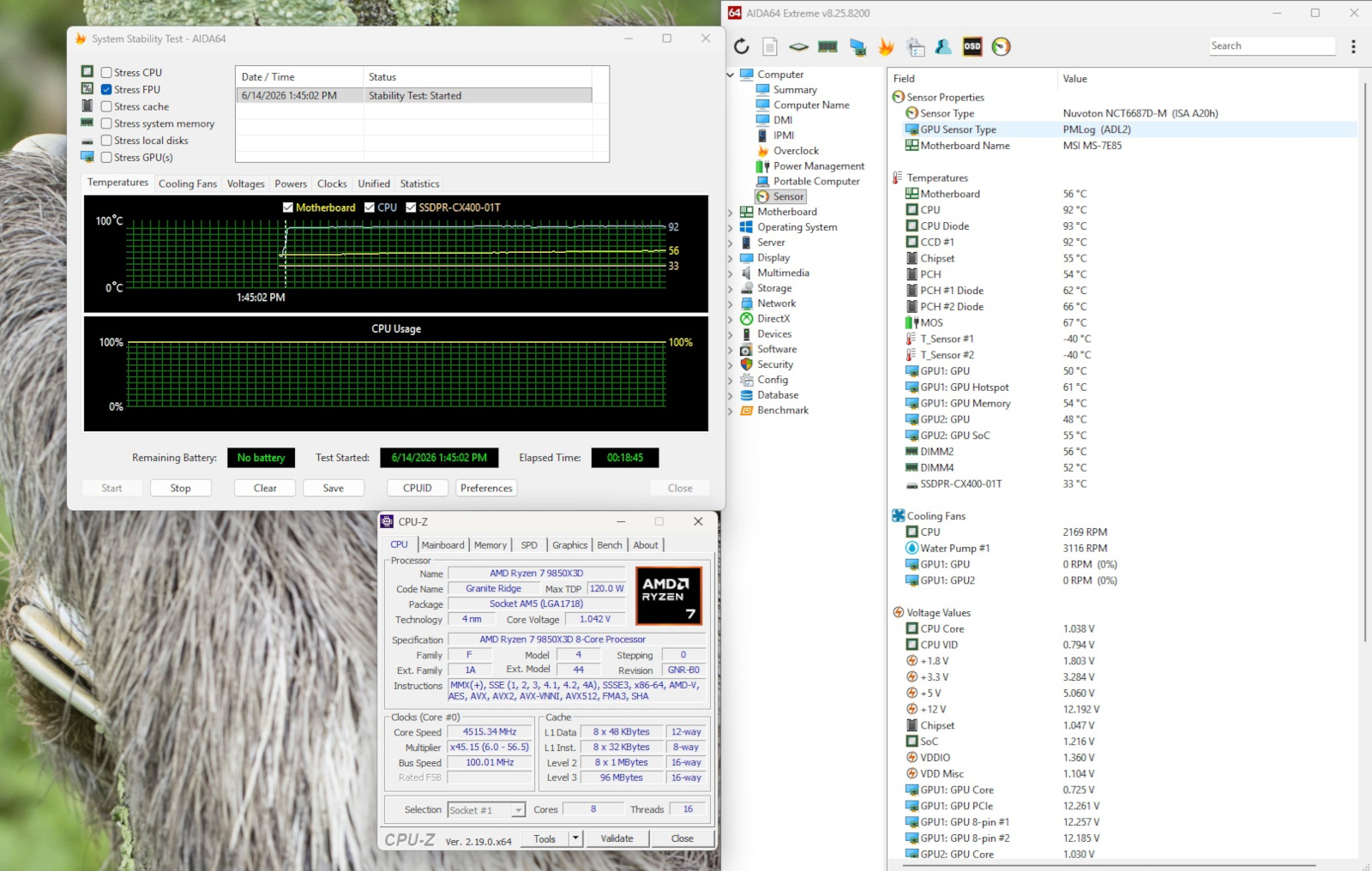

При нагрузке Stress FPU в программном обеспечении AIDA64 частота процессора снизилась до 4,5 ГГц при напряжении 1,042 В.

Ручной разгон AMD Ryzen 7 9850X3D мы реализовали посредством изменения определенных параметров в BIOS материнской платы MSI MEG X870E ACE MAX.

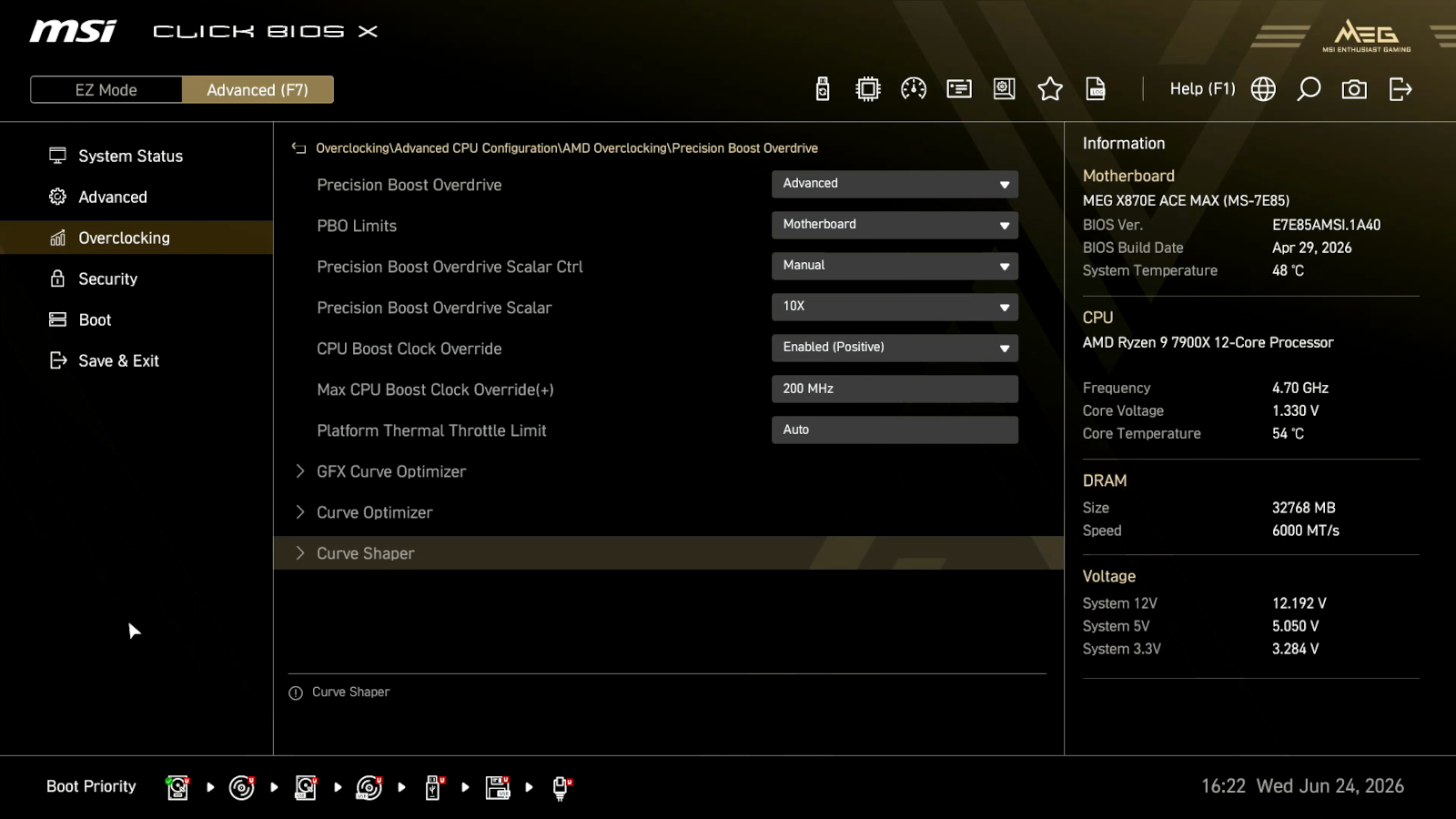

Из раздела Overclocking мы перешли в подраздел Precision Boost Overdrive, где выбрали следующее:

• для "Precision Boost Overdrive" был установлен вариант "Advanced";
• для "PBO Limits" выбрали "Motherboard";
• "Precision Boost Overdrive Scalar Ctrl" сменили на "Manual";
• "Precision Boost Overdrive Scalar" установили на "10X";
• "CPU Boost Clock Override" выбрали "Enabled (Positive)";
• "Max CPU Boost Clock Override(+)" установили "200 MHz".

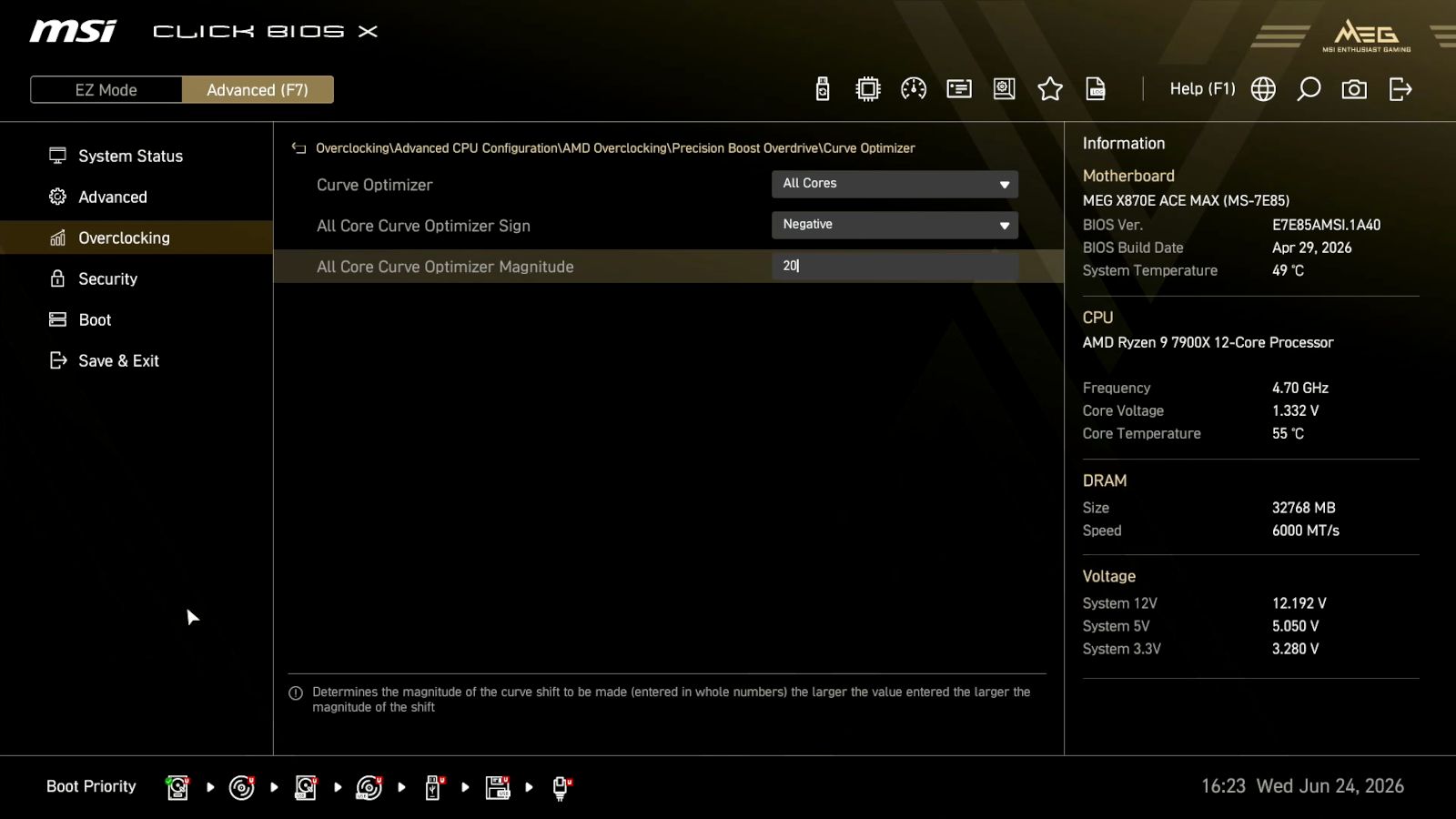

Вместе с этим в подразделе «Curve Optimizer» нами были проведены следующие настройки:

• для Curve Optimizer был выбран вариант "All Cores";
• "All Core Curve Optimizer Sign" был изменен на "Negative";
• для "All Core Curve Optimizer Magnitude" мы вписали "20".

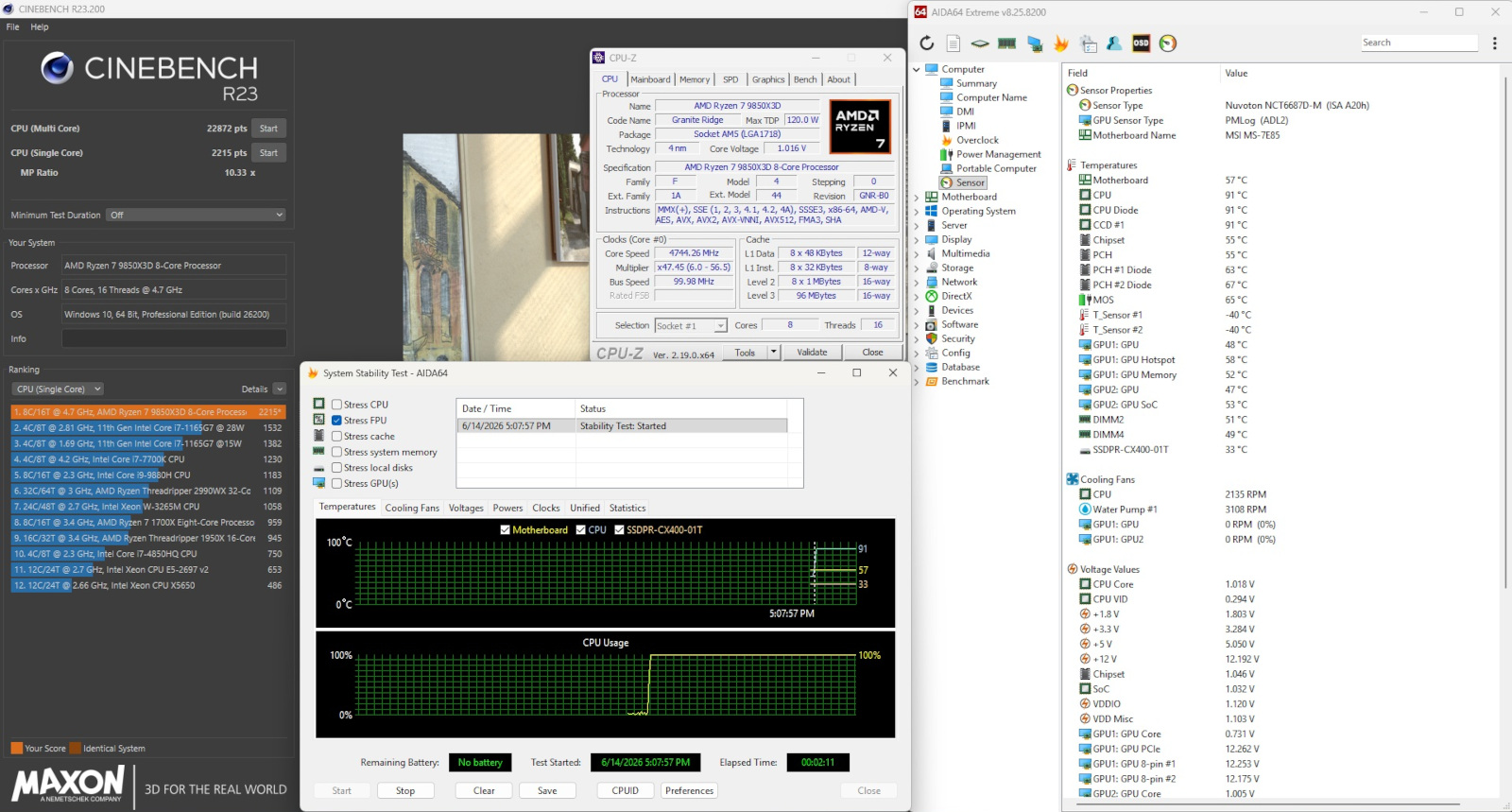

Для проверки стабильности работы разогнанной системы мы снова задействовали Stress FPU в утилите AIDA64. Зависаний или BSOD при нагрузке им мы не зафиксировали, поэтому можем сосредоточиться на оценке прироста производительности.

AMD Ryzen 7 9850X3D с настройками по умолчанию

AMD Ryzen 7 9850X3D в разгоне

Ранее мы уже высказывали мнение о сомнительности разгона AMD Ryzen 7 9850X3D. На этот раз полученные результаты Cinebench R23 подтвердили такое утверждение. Хотя в одноядерном тесте баллы CPU увеличились, обеспечив прирост производительности в 1%, но в многоядерном тесте процессор потерял столько же.

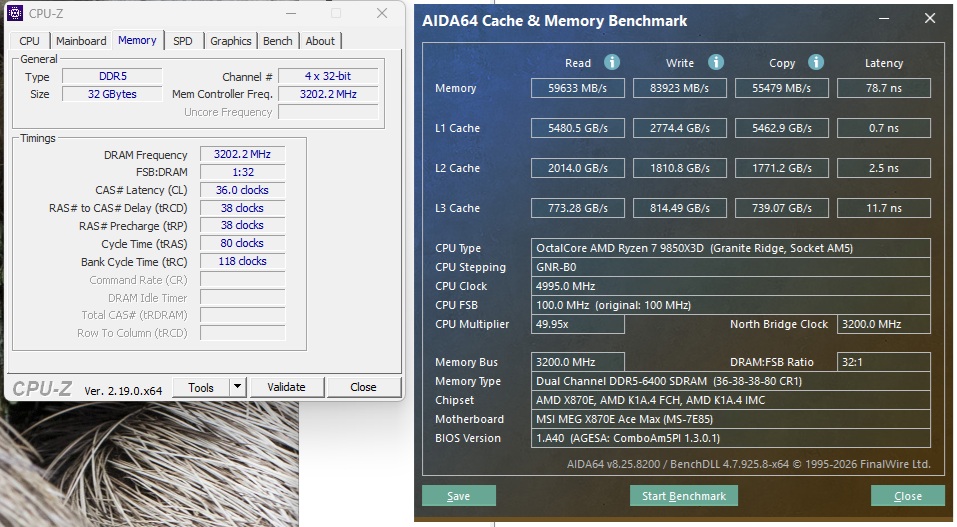

KF560C40BBAK2-32 в режиме EXPO-профиля DDR5-6000 МТ/с

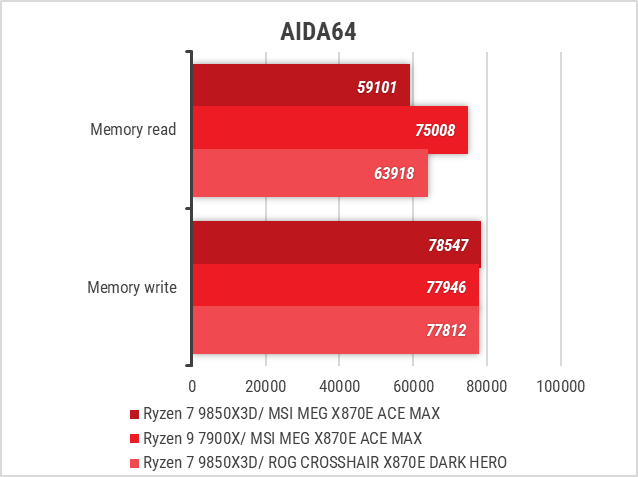

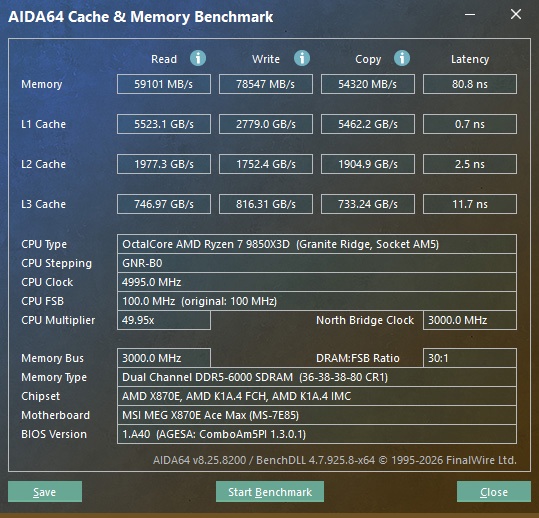

При тестировании комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) удалось запустить на 6400 МТ/с без изменения таймингов, но пришлось увеличивать напряжение до 1,38 В.

Тестирование

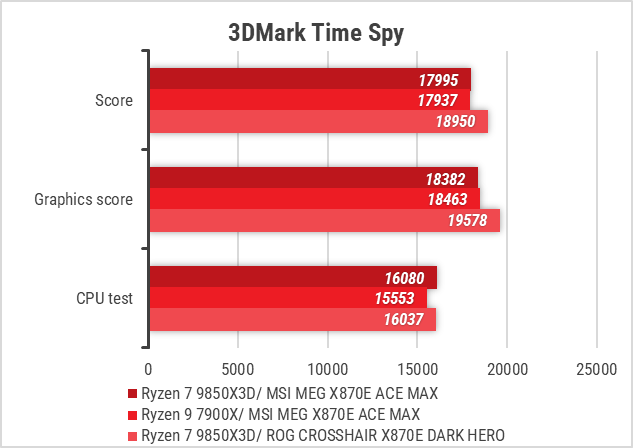

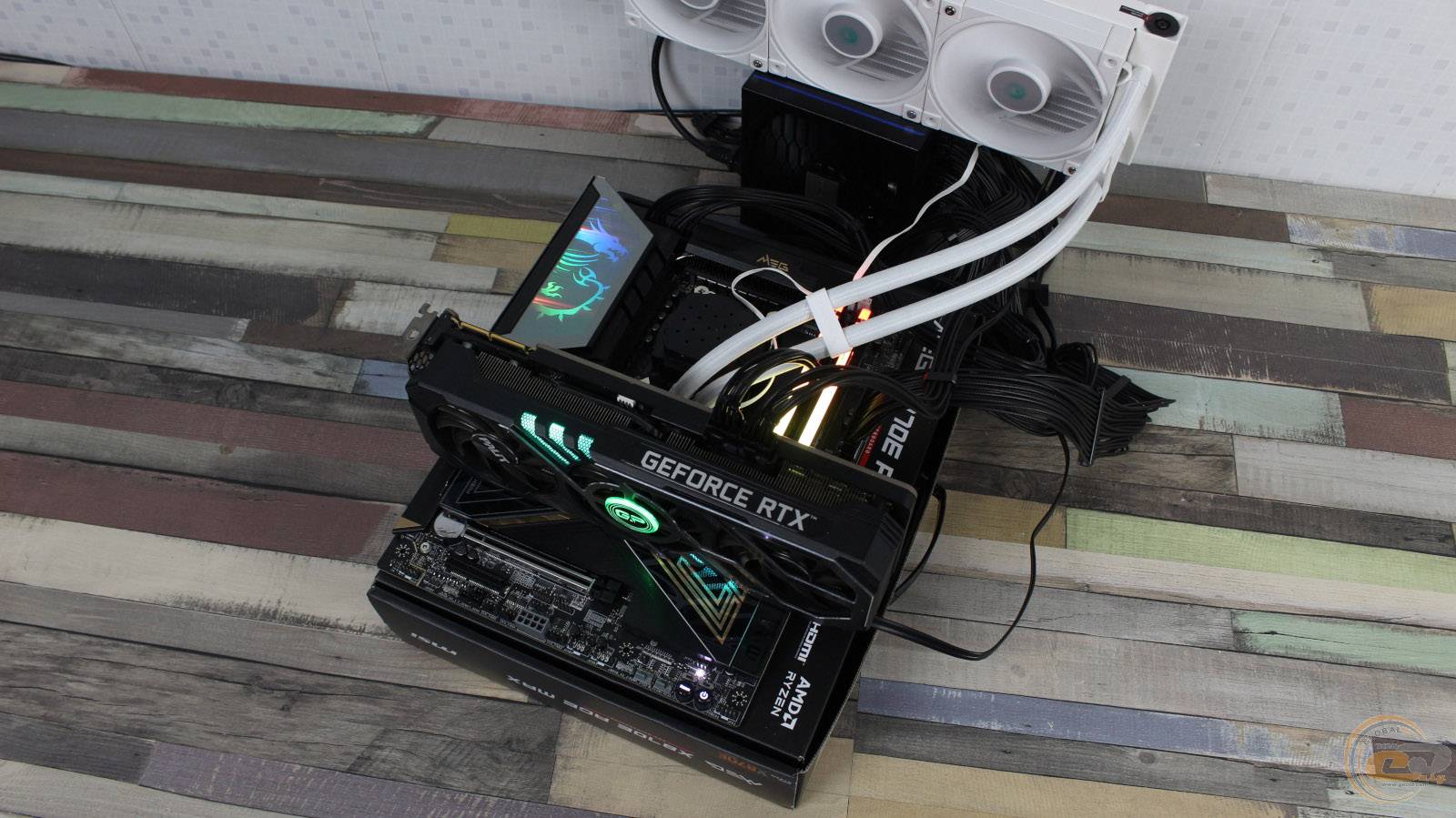

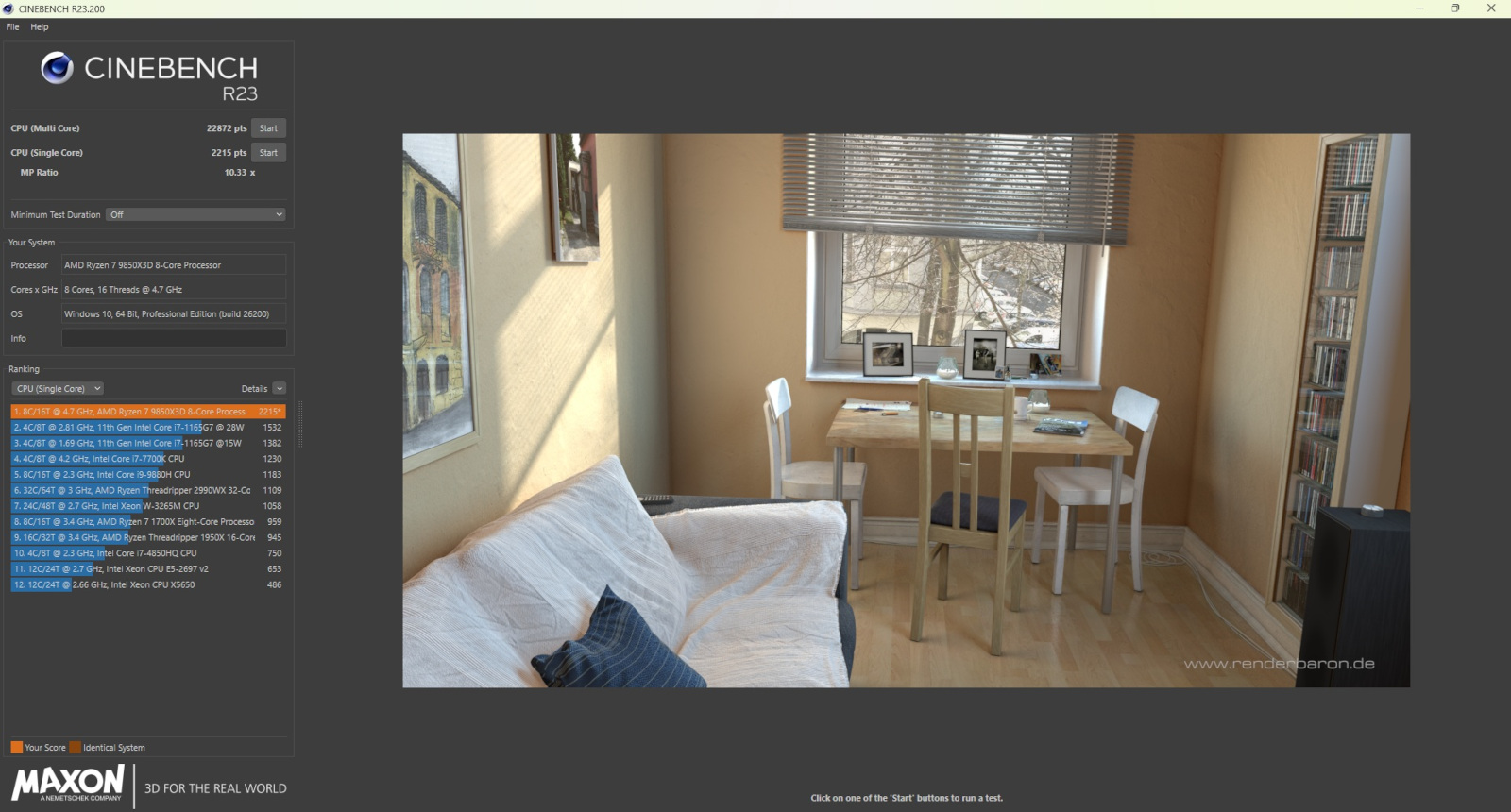

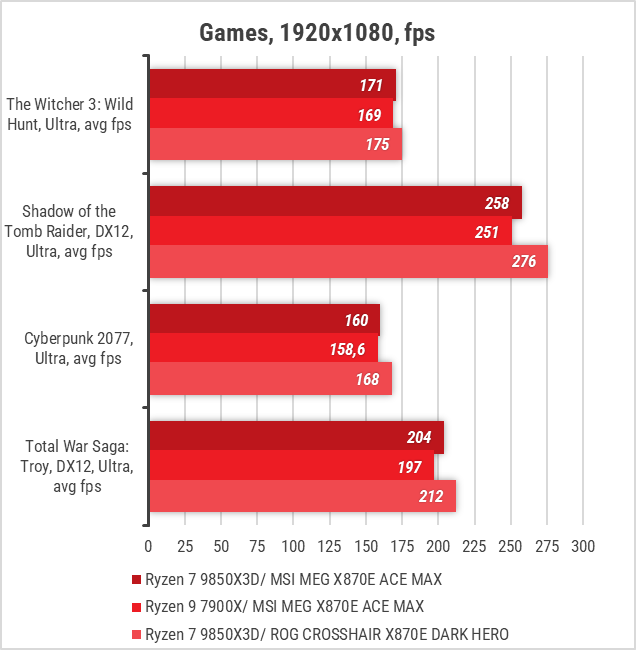

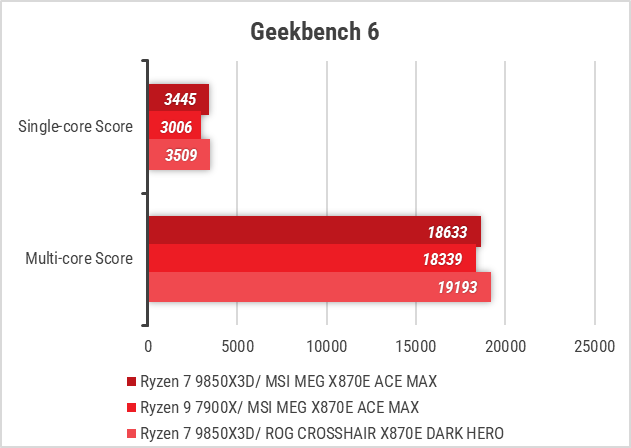

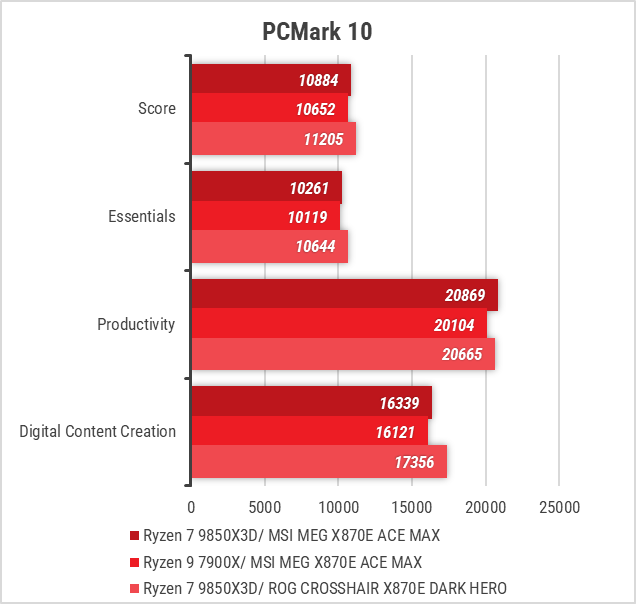

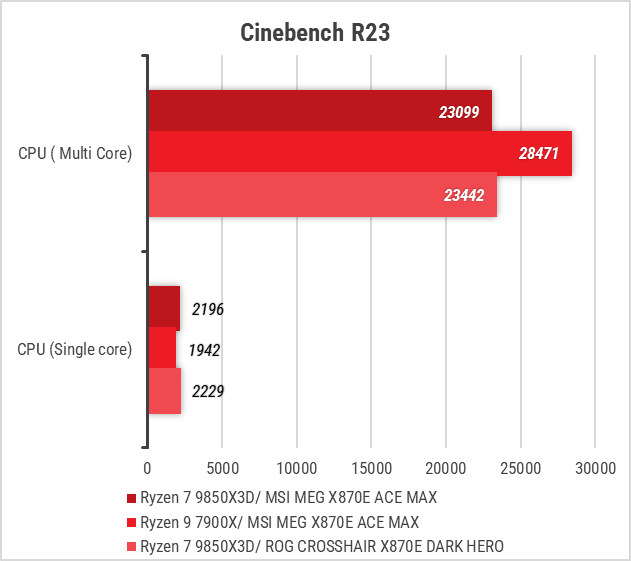

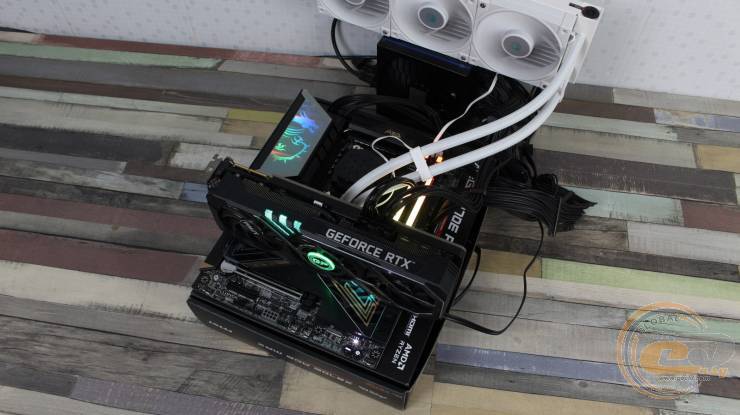

Для тестирования материнской платы MSI MEG X870E ACE MAX дополнительно были задействованы следующие комплектующие:

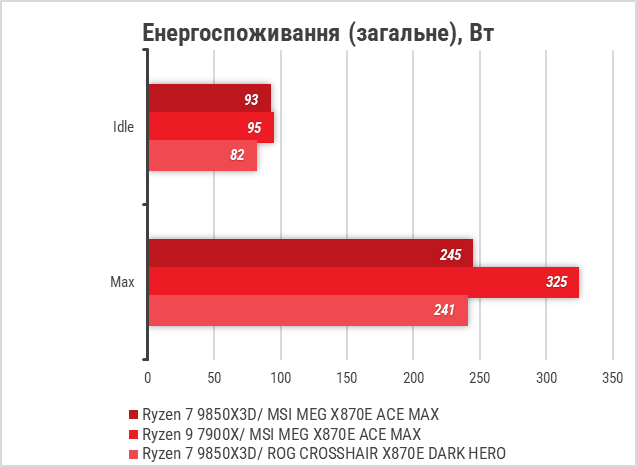

Установленный в MSI MEG X870E ACE MAX процессор AMD Ryzen 7 9850X3D демонстрировал типичные для себя показатели производительности. Система работала стабильно и без вопросов прошла все вышеперечисленные тесты.

Тестирование звукового тракта на основе кодека Realtek ALC4082

Отчет о тестировании аудио анализатора RightMark

Режим работы: 16-бит, 44 кГц

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.04,  -0.45	Хорошо
Уровень шума, дБ(А)	-96.2	Отлично
Динамический диапазон, дБ(А)	96.2	Отлично
Гармонические искажения, %	0.0017	Отлично
Интермодуляционное искажение + шум, %	0.028	Хорошо
Взаимопроникновение каналов, дБ	-95.6	Отлично
Интермодуляция на 10 кГц, %	0.0066	Отлично
Общая оценка		Очень хорошо

Режим работы 24-bit, 96 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.04,  -0.45	Хорошо
Уровень шума, дБ(А)	-100.8	Отлично
Динамический диапазон, дБ(А)	107.6	Отлично
Гармонические искажения, %	0.0016	Отлично
Интермодуляционное искажение + шум, %	0.0030	Отлично
Взаимопроникновение каналов, дБ	-104.2	Отлично
Интермодуляция на 10 кГц, %	0.0028	Отлично
Общая оценка		Отлично

Нас приятно удивила звуковая подсистема на основе кодека Realtek ALC4082 в реальных сценариях использования. Но это неудивительно при таких синтетических показателях.

Выводы

С технической точки зрения MSI MEG X870E ACE MAX действительно "нафарширована" по максимуму. Пользователь получает мощную питание процессора с большим количеством фаз, массивные радиаторы, поддержку PCI Express 5.0 для видеокарт и части накопителей, сетевые контроллеры со скоростью 5 и 10 Гбит/с, а также беспроводной модуль Wi-Fi 7 в сочетании с Bluetooth 5.4. К тому же слоты для высокоскоростных накопителей и их радиаторы оснащены безвинтовыми креплениями.

Эта материнская плата предлагает двадцать два порта USB разных стандартов, включая два USB4. Также приятным бонусом можно назвать поддержку портом USB 3.2 Gen 2x2 Type-C технологии Power Delivery, позволяющей производить зарядку устройств с мощностью до 60 Вт.

Звуковая подсистема AUDIO BOOST 5 HD также не разочарует благодаря сочетанию кодека Realtek ALC4082 и ЦАП со встроенным усилителем ESS ES9219Q.

Отдельного внимания заслуживает продуманный подход производителя к возможностям разгона. MSI MEG X870E ACE MAX не ограничивается исключительно внешним тактовым генератором, но оснащена физическими перемычками частоты BCLK и имеет контакты для активации режима LN2. Для упрощения контроля температуры компонентов в комплекте поставки присутствуют два термодатчика. А в случае неудачных разгонных экспериментов предусмотрен переключатель на резервный BIOS.

С этой, как и с остальными платами, потенциальный покупатель все равно упирается в ограничение платформы. В случае задействования любого из двух PCI Express 5.0 слотов для M.2-накопителей, он столкнется с компромиссами при желании заставить его работать в режиме x4. Придется либо выключать порты USB4, либо жертвовать работой нижнего слота для карт расширения на плате. Кроме того, две видеокарты могут одновременно работать только в режиме PCIe 5.0 x8.

А вот реально удивительным недостатком MSI MEG X870E ACE MAX мы назовем отсутствие радиатора охлаждения у слота для M.2-накопителей, что размещен на обороте платы. При том, что там полноразмерная защитная пластина, на которой что-то подобное реализовать не было бы проблемой.

В итоге MSI MEG X870E ACE MAX подойдет не каждому. И дело не только в высокой цене, которая соответствует премиальному сегменту, но и в том, что часть ее возможностей рядовому пользователю просто не понадобится. Зато энтузиасты и оверклокеры, которые не готовы тратиться на модели с припиской GODLIKE, должны по достоинству оценить возможности этого продукта.

Достоинства:

• радиаторы на элементах подсистемы питания, объединенные двумя перекрестными тепловыми трубками и полноразмерная защитная пластина на обороте платы, обеспечивают достойное охлаждение зоны VRM;
• на элементах подсистемы питания размещены термопрокладки с теплопроводностью 9 Вт/(м·К);
• 18(110 А) + 2(110 А) + 1(55 А)-фазная схема питания;
• одновременное использование светодиодных диагностических индикаторов и цифрового индикатора для отображения кодов POST;
• индикатор для отображения POST-кодов после загрузки системы будет отображать температуру процессора;
• усиленные металлическим кожухом слоты PCI Express x16, один из которых оснащен механизмом с кнопкой EZ PCIe Release;
• высокоскоростные SSD и их радиаторы получили безвинтовое крепление;
• возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки Flash BIOS Button на интерфейсной панели;
• два LAN-контроллера (10 и 5 Гбит/с) и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах) и Bluetooth 5.4;
• наличие пяти слотов M.2, два из которых могут опционально работать в режиме PCIe 5.0 x4;
• два порта USB4 на интерфейсной панели;
• поддержка USB 3.2 Gen 2x2 (Type-C) технологии Power Delivery (зарядка с мощностью до 60 Вт);
• восемь коннекторов для подключения вентиляторов, СЖО и отдельный разъем для водяного расходомера;
• возможность задействовать до 256 ГБ ОЗУ с быстродействием 9000 МТ/с;
• щедрый и при этом максимально полезный комплект поставки;
• на плате есть две зоны подсветки;
• современный набор портов на интерфейсной панели;
• три разъема для подключения ARGB светодиодных лент и один для RGB светодиодных лент.

Особенности:

• внешний тактовый генератор;
• перемычка для активации режима LN2;
• объем микросхемы ROM на плате увеличен до 64 МБ+ есть резервный BIOS;
• в комплекте поставки есть два термодатчика;
• наличие многофункционального разъема EZ коннектора и соответствующий разветвитель в комплекте;
• пять полезных кнопок на материнской плате, значительно упрощающих взаимодействие с системой;
• следует выбирать между работой верхнего слота PCI Express в режиме PCIe 5.0 x16 или одновременное использование обоих слотов в режиме PCIe 5.0 x8.

Недостатки:

• есть нюансы в работе обоих PCI Express 5.0 слотов для M.2-накопителей;
• слот для M.2-накопителя на обороте платы не оснащен радиатором.

Автор: Иван Моргун

Выражаем благодарность компании MSI за предоставленную для тестирования материнскую плату.
