Обзор и тестирование материнской платы MSI Z270 GAMING M7: стильный флагман

В отличие от некоторых других популярных производителей компьютерных комплектующих, компания MSI не стала придумывать новые линейки материнских плат на чипсете Intel Z270, а просто пополнила новинками для работы с процессорами Intel Kaby Lake уже хорошо нам знакомые серии MSI Arsenal GAMING, MSI Performance GAMING и MSI Enthusiast GAMING. Каждая из них предназначена для создания игровых ПК определенного ценового сегмента: начального, среднего и высокого соответственно.

MSI Z270 GAMING M7

В данном обзоре мы поговорим об одной из новинок серии MSI Enthusiast GAMING, а именно о MSI Z270 GAMING M7, которая получила в свое распоряжение все современные функции и технологии, за исключением, пожалуй, только поддержки беспроводных интерфейсов. В остальном же перед нами практически флагманская материнская плата для геймеров, которая явно придется по душе любителям оформить свою систему с использованием LED-подсветки.

Спецификация

Производитель и модель

MSI Z270 GAMING M7

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц (седьмое поколение процессоров Intel) или DDR4-3600 МГц (шестое поколение процессоров Intel)

Слоты расширения

3 x PCI Express 3.0 x16 (x16 / x8+x8 / x8+x4+x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x Turbo M.2 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4 и SATA)

1 x Turbo M.2 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

1 x Turbo M.2 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4 и SATA)

6 x SATA 6 Гбит/с

1 x U.2

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2500 (10/100/1000 Мбит/с)

Звуковая подсистема

2 х 8-канальных Realtek ALC1220

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

3 x USB 2.0

2 x USB 3.1 Gen1

1 х USB 3.1 Gen2 Type-C

1 х USB 3.1 Gen2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen2 Type-C

2 x USB 3.1 Gen1, каждый с поддержкой подключения двух USB 3.1 Gen1

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.8

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

MSI Z270 GAMING M7 MSI Z270 GAMING M7

Материнская плата поставляется в картонной коробке со стильным оформлением в темно-красных тонах, и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

MSI Z270 GAMING M7

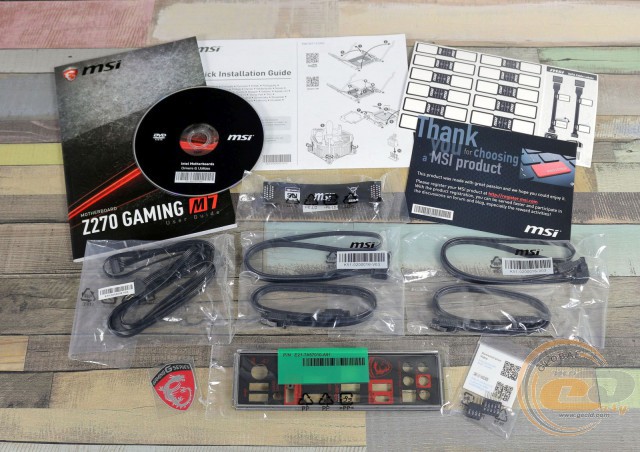

В коробке мы обнаружили очень хороший набор аксессуаров:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • четыре кабеля SATA;
  • мостик 2-Way NVIDIA SLI;
  • набор M-Connector для упрощения подключения фронтальной панели ПК;
  • наклейку с логотипом серии;
  • переходник для подключения светодиодной ленты;
  • заглушку интерфейсной панели;
  • маркировочные наклейки для кабелей SATA.

Дизайн и особенности платы

MSI Z270 GAMING M7

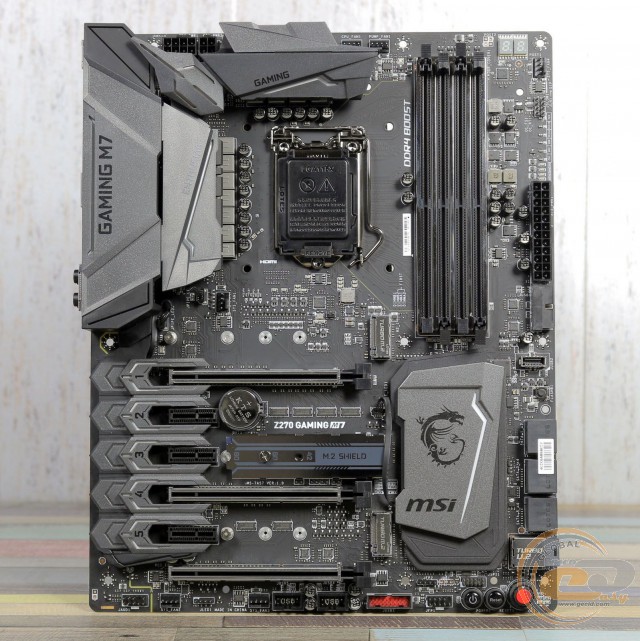

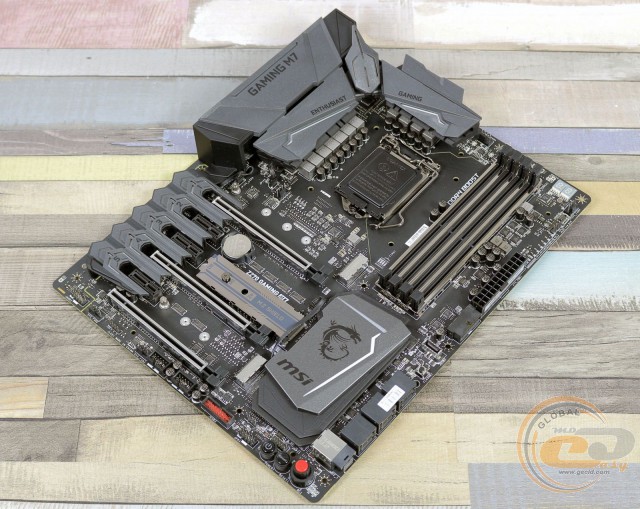

В основе новинки лежит печатная плата формата ATX (305 х 244 мм), которая с легкостью вместила в себя достаточно большое количество набортных элементов, позволив разместить их на оптимальных местах. Оформление выполнено в темных тонах и в глаза бросаются только два ярких элемента красного цвета: кнопка автоматического разгона и колодка подключения выносной панели с портами USB 3.1 Gen1, которые по факту являются привычными USB 3.0.

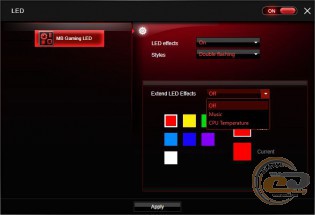

Однако столь сдержанный облик материнская плата соблюдает только до ее подключения к питанию, после чего пользователь сможет насладиться LED-подсветкой MSI Mystic Light. Она обладает несколькими режимами работы, управлять которыми можно при помощи комплектной утилиты.

MSI Z270 GAMING M7 MSI Z270 GAMING M7

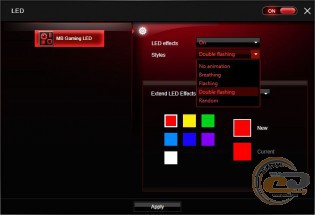

Иллюминация может не только просто гореть определенным цветом, но и пульсировать, переливаться разными красками, а также наглядно отображать при помощи цвета температуру процессора. К сожалению, настроить подсветку для каждой зоны отдельно нельзя, а цвет свечения можно выбрать только из семи представленных в утилите.

MSI Z270 GAMING M7

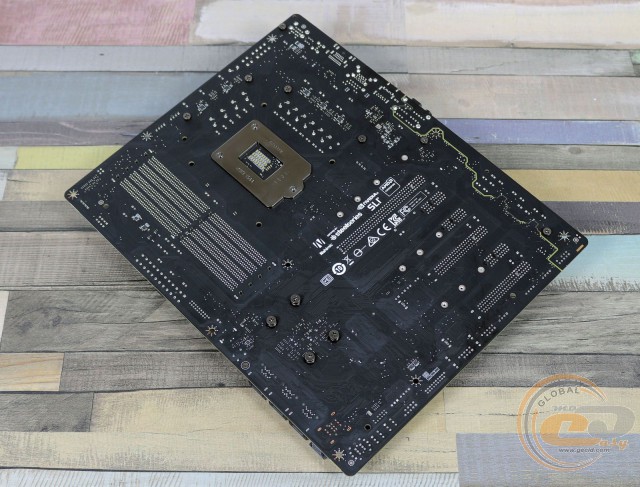

На обратной стороне печатной платы можно отметить опорную пластину процессорного разъема, а также тот факт, что все три радиатора надежно зафиксированы при помощи винтов, которые обеспечивают лучшую прижимную силу, чем пластиковые клипсы.

MSI Z270 GAMING M7

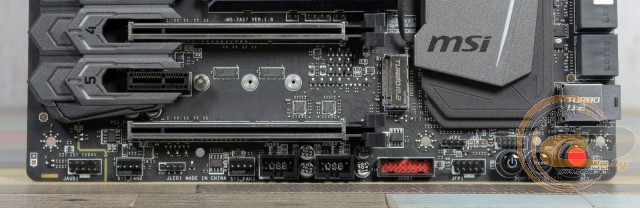

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, две колодки подключения передней панели, кнопки включения, перезагрузки, и автоматического разгона, два разъема подключения системных вентиляторов, а также две колодки для подключения интерфейсов USB 2.0 и одна для USB 3.1 Gen1. Всего на MSI Z270 GAMING M7 силами чипсета реализована поддержка семи портов USB 2.0: четырех внутренних и трех на интерфейсной панели. Что же касается USB 3.1 Gen1, то их всего шесть: четыре внутренних и два внешних.

MSI Z270 GAMING M7

MSI Z270 GAMING M7

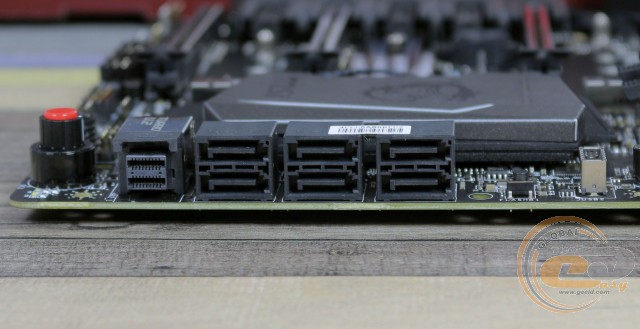

Возможности организации дисковой подсистемы представлены тремя интерфейсами Turbo M.2 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110), шестью портами SATA 6 Гбит/с и одним U.2.

MSI Z270 GAMING M7

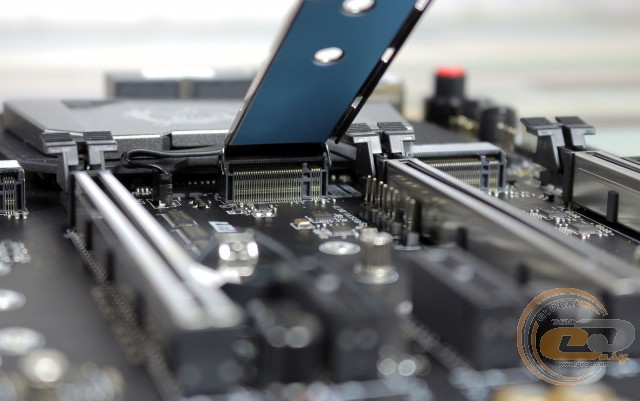

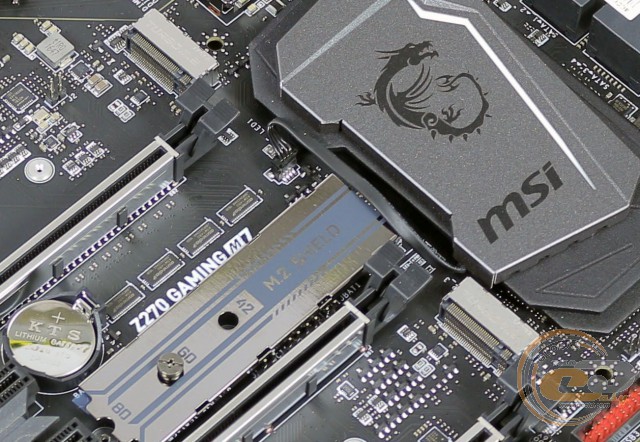

Cредний слот Turbo M.2 может похвастать технологией M.2 Shield, которая заключается в использовании специального металлического радиатора. Он выполняет не только защитную функцию, но и позволяет отводить тепло от установленного накопителя благодаря присутствию на обратной стороне термопрокладки.

В виду достаточно большого количества интерфейсов дисковой подсистемы присутствует ряд ограничений по их одновременному использованию:

  • поддерживается одновременная работа шести портов SATA 6 Гбит/с и двух Turbo M.2;
  • слот Turbo M.2 («M.2_3») делит пропускную способность с портом U.2 и двумя SATA 6 Гбит/с (SATA5-6).

MSI Z270 GAMING M7

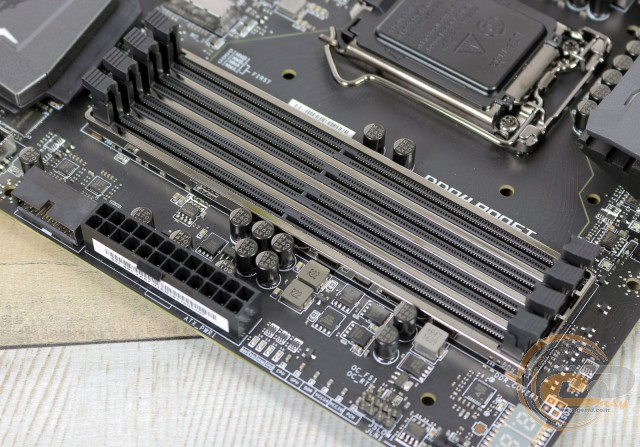

Системная плата MSI Z270 GAMING M7 оснащена четырьмя усиленными DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц в разгоне (седьмое поколение процессоров Intel Core) или до 3600 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.1 Gen 1 и порт USB 3.1 Gen2 Type-C. Всего на плате при помощи контроллера ASMedia ASM2142 реализована поддержка трех портов USB 3.1 Gen2: одного внутреннего и двух на интерфейсной панели.

Также на правой стороне печатной платы из интересных элементов находятся диагностический LED-индикатор и кнопка обновления прошивки BIOS.

MSI Z270 GAMING M7

MSI Z270 GAMING M7

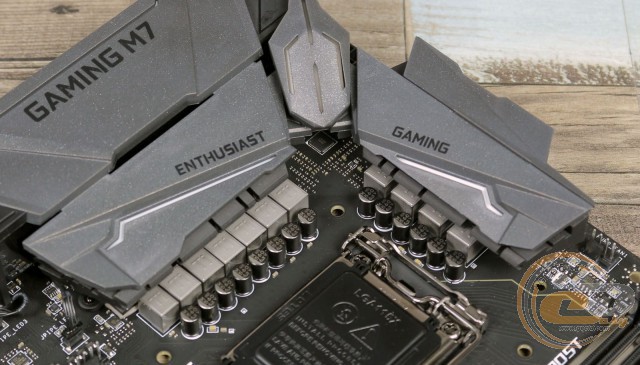

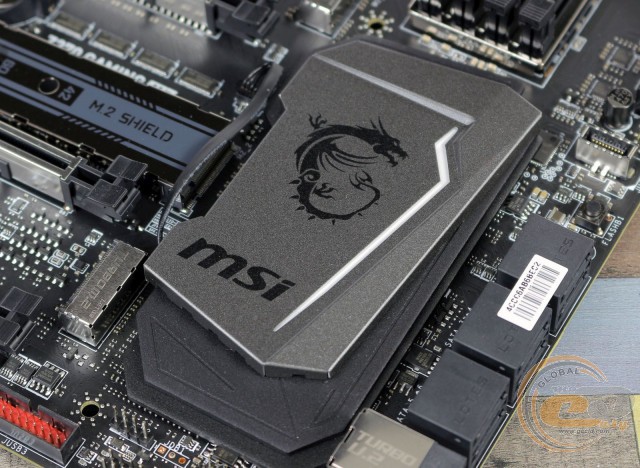

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40°C (при разгоне − 41°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 35,5°C (при разгоне − 41,3°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 42°C (при разгоне − 42,2°C)
  • дроссели подсистемы питания – 47,1°C (при разгоне − 53,4°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

MSI Z270 GAMING M7

MSI Z270 GAMING M7

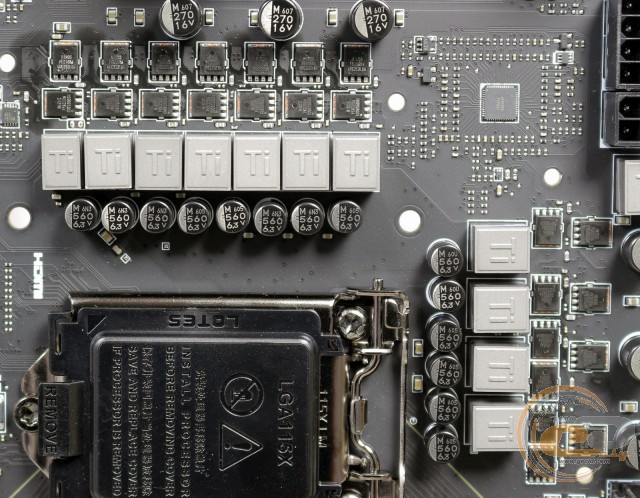

Питание процессора осуществляется по усиленной 11-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере uP9508Q. Элементная база новинки набрана при помощи высококачественных комплектующих в соответствии с фирменным дизайном Military Class 5. В ее состав вошли твердотельные конденсаторы Dark CAP и дроссели Titanium Choke.

MSI Z270 GAMING M7

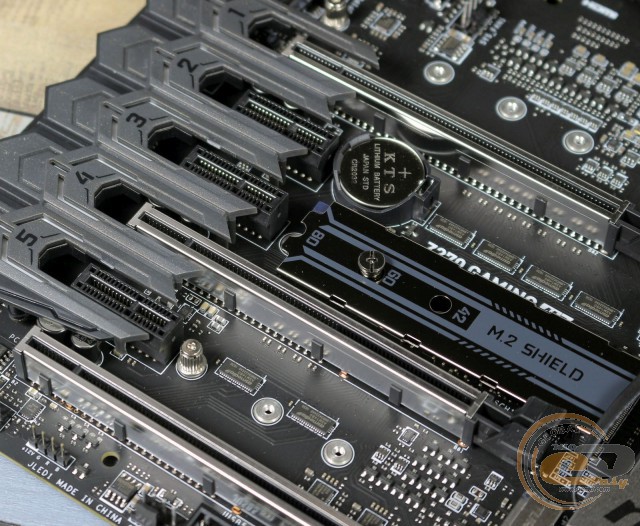

Для расширения функциональности у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16 либо x8);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8 либо x4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме x4).

Для организации графической подсистемы имеются три слота PCI Express x16, которые подключены к процессору и используют все доступные шестнадцать линий стандарта PCI Express 3.0. В зависимости от количества установленных видеокарт, вы получите одну из следующих схем: х16 / х8+х8 / х8+х4+х4. Напомним, что последний вариант можно реализовать только в случае установки графических ускорителей на основе GPU компании AMD, так как NVIDIA не поддерживает схемы с пропускной способностью х4. Отдельно отметим, что слоты PCI Express 3.0 x16 имеют усиленную конструкцию, которая позволит без проблем выдержать вес габаритных трехслотовых видеокарт. К слову, при монтаже двух 3-слотовых графических адаптеров вы лишитесь доступа к другим слотам расширения.

MSI Z270 GAMING M7

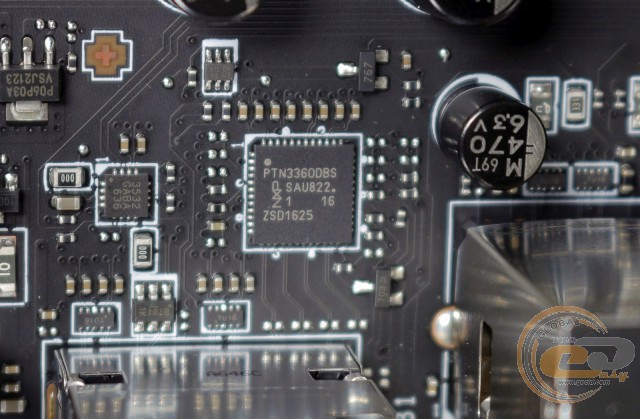

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI и DisplayPort, обслуживание которых осуществляется силами микросхемы PTN3360DBS.

MSI Z270 GAMING M7

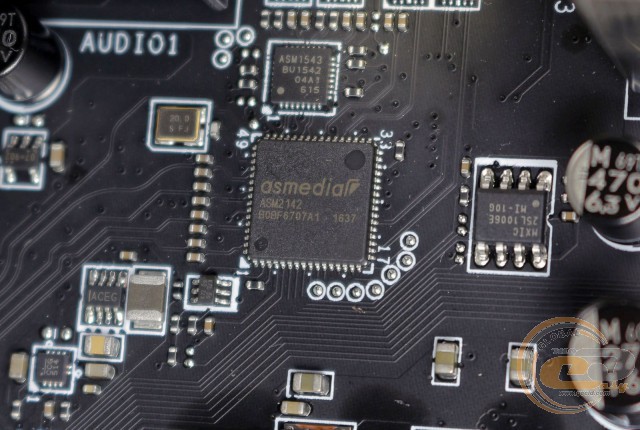

Корректная работа трех портов USB 3.1 Gen2 обеспечена силами микросхемы ASMedia ASM2142.

MSI Z270 GAMING M7

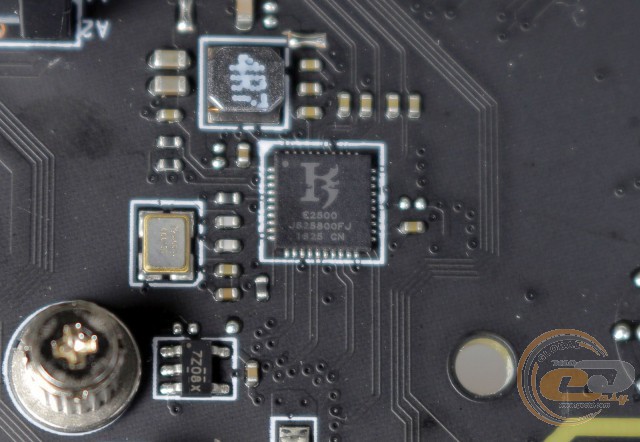

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Qualcomm Atheros Killer E2500, который обладает рядом аппаратных и программных преимуществ для повышения скорости обработки игрового сетевого трафика. Программная составляющая для настройки его работы представлена утилитой MSI GAMING LAN.
