Обзор и тестирование материнской платы MSI Z97S SLI Krait Edition

«Dare to be different» − именно такими словами встречает нас официальная страница новой материнской платы компании MSI - MSI Z97S SLI Krait Edition. Номинально она принадлежит к серии MSI Z97 Classic и является решением среднего уровня. Ключевых достоинств у нее два: поддержка двух разъемов PCI Express 3.0 x16 с распределением линий по схеме х8+х8 для использования связок AMD CrossFireX / NVIDIA SLI и оригинальный дизайн в бело-черных тонах, отлично подходящий любителям моддинга. Также можно отметить отличные возможности по организации дисковой подсистемы, большое количество портов USB 3.0 и качественную звуковую подсистему. Однако обо всем по порядку, а для начала давайте рассмотрим ее подробную техническую спецификацию.

MSI Z97S SLI Krait Edition

Спецификация материнской платы MSI Z97S SLI Krait Edition:

Производитель

MSI

Модель

Z97S SLI Krait Edition (rev 2.0)

Чипсет

Intel Z97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

3200* / 3100* / 3000* / 2800* / 2666* / 2600* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 / 1066 МГц

(*OC)

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

2 x PCI Express 3.0 x16

х16

х8+х8

3 х PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel Z97 поддерживает:

1 x M.2 (M.2 2242, M.2 2260, M.2 2280)

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

4 x SATA 6 Гбит/с (RAID 0, RAID 1, RAID 5, RAID 10)

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC892

7.1-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевые радиаторы на элементах подсистемы питания процессора

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x D-Sub

1 x DVI-D

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудиопортов

1 x PS/2 (для мышки либо клавиатуры)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х разъем TPM

1 х разъем COM

1 х разъем LPT

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

64 Mб Flash ROM UEFI AMI BIOS

ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

MSI Z97S SLI Krait Edition

Упаковка материнской платы MSI Z97S SLI Krait Edition традиционно выполнена из плотного и качественного картона, украшенного полиграфией с изображением стилизованной змеи рода крайт, от которой и получила название данная новинка. Как видим, оформление привлекает минимализмом, так как помимо наименования компании-производителя и модели устройства, на лицевой стороне находятся только логотипы чипсета и процессоров Intel.

MSI Z97S SLI Krait Edition

В свою очередь на обратной стороне коробки находится описание ключевых особенностей и поддерживаемых технологий:

  • Military Class 4 – в конструкции новинки используются только высококачественные компоненты, такие как твердотельные конденсаторы с увеличенным до 10 лет сроком службы, дроссели SFC с ферритовыми сердечниками и дроссели Dark Choke со специальным сердечником, что позволяет им демонстрировать повышенную стабильность и эффективность.
  • Multi-GPU – материнская плата обладает поддержкой технологий AMD CrossFireX и NVIDIA SLI для объединения вычислительных возможностей двух видеокарт с распределением линий PCI Express 3.0 по схеме х8+х8.
  • SATA Express & M.2 – реализованные силами чипсета интерфейсы SATA Express и M.2 поддерживают скорость передачи данных до 10 Гбит/с.
  • Military Class Essentials – помимо высококачественной элементной базы, концепция Military Class 4 предполагает наличие защит от влажности, высоких температур, электромагнитных наводок и электростатических разрядов. Это достигается путем использования многослойной печатной платы, специальных предохранителей и отборных компонентов, что позволит вам не беспокоиться о надежности новинки.
  • OC Genie 4 – функция автоматического разгона, которая активируется нажатием одной кнопки на печатной плате либо в комплектном ПО.
  • 4К UHD – интерфейсная панель материнской платы обладает видеовыходом HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).

MSI Z97S SLI Krait Edition

Комплект поставки MSI Z97S SLI Krait Edition включает в себя стандартную документацию, диск с драйверами и утилитами, два кабеля SATA и заглушку интерфейсной панели, чего вполне достаточно для не самой дорогой материнской платы.

Дизайн и особенности платы

MSI Z97S SLI Krait Edition

Материнская плата MSI Z97S SLI Krait Edition − это в первую очередь устройство для сборки моддинговых систем либо просто для любителей черно-белых или неординарных цветовых решений. Благодаря отличному сочетанию черной печатной платы с белыми вкраплениями в оформлении радиаторов и слотов расширения новинка будет отлично смотреться в белых корпусах с прозрачной боковой панелью.

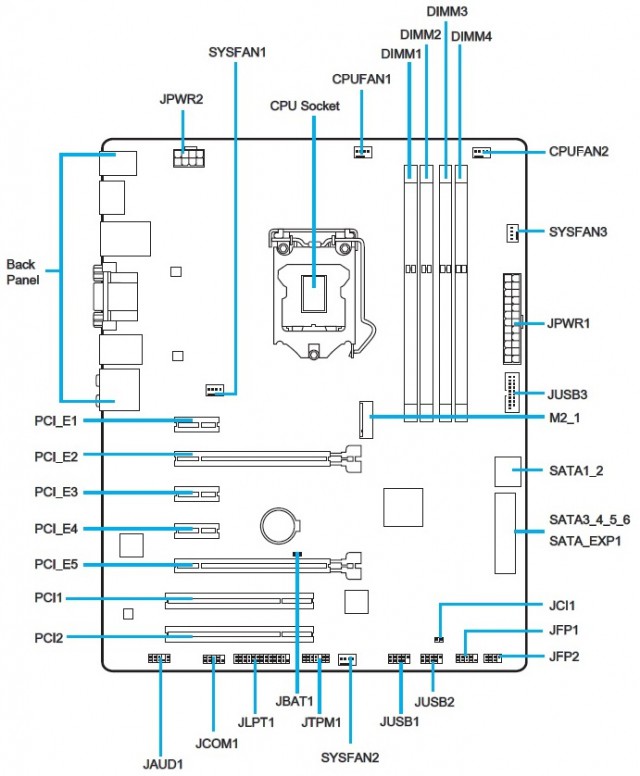

Компоновка набортных элементов и удобство сборки системы не вызывает никаких претензий: все выполнено на высшем уровне, так как производитель позаботился о грамотном расположении наиболее часто используемых портов и разъемов.

MSI Z97S SLI Krait Edition

На обратной стороне печатной платы, помимо традиционной опорной пластины процессорного разъема, можно отметить крепежные винты всех трех радиаторов системы охлаждения.

MSI Z97S SLI Krait Edition

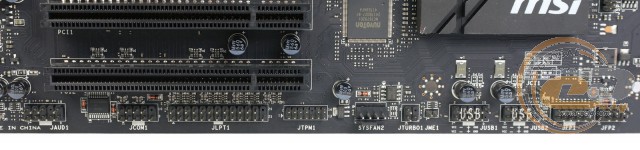

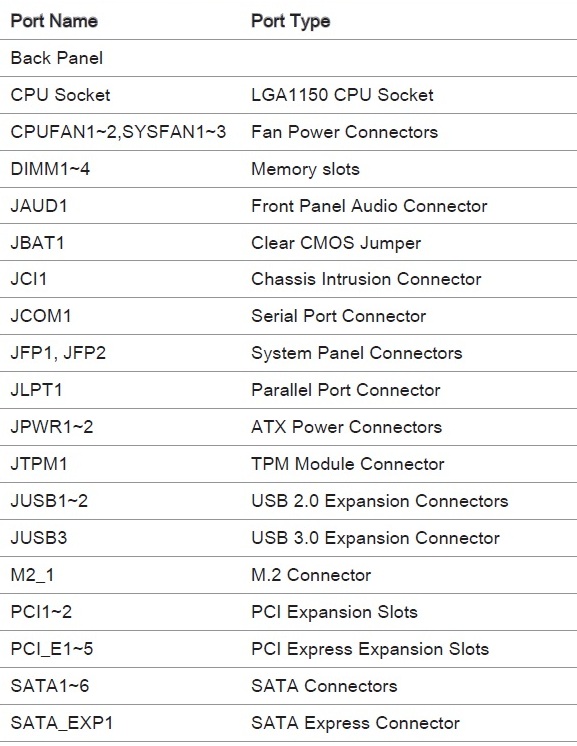

В нижней части платы расположены следующие коннекторы: колодка подключения аудиоразъемов передней панели; интерфейсы COM, LPT и TPM; один из трех разъемов для подключения системных вентиляторов, а также две колодки для подключения интерфейсов USB 2.0. Всего на MSI Z97S SLI Krait Edition силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Ближе к правой стороне находятся две колодки подключения передней панели, а также разъем для подключения датчика открытия корпуса ПК.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

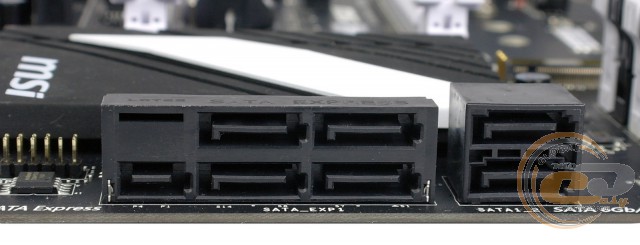

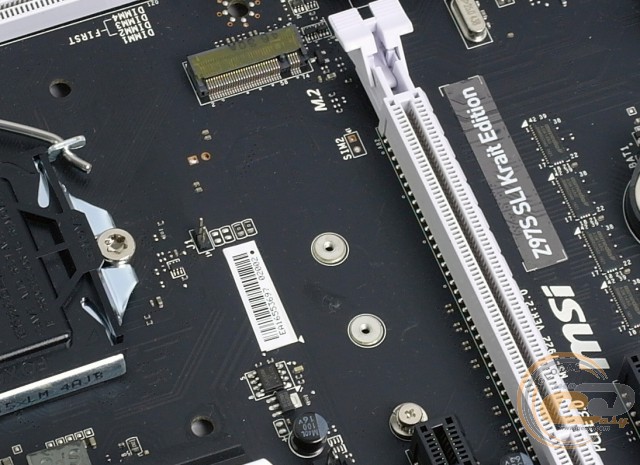

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с, одним SATA Express, который совместим с двумя SATA 6 Гбит/с, а также разъемом M.2, поддерживающим SSD-накопители форматов M.2 2242, M.2 2260 и M.2 2280. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Все интерфейсы функционируют благодаря чипсету Intel Z97. Важно отметить, что в связи с недостатком свободных чипсетных линий, разъем M.2 (NGFF) делит пропускную способность с SATA Express, поэтому одновременная их работа невозможна.

MSI Z97S SLI Krait Edition

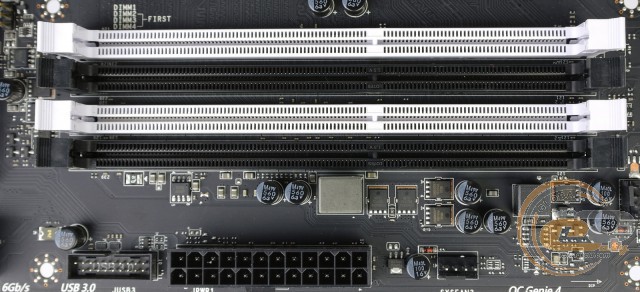

Системная плата MSI Z97S SLI Krait Edition оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме и до 3200 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего новинка может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. За их корректную работу отвечает микросхема чипсета.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

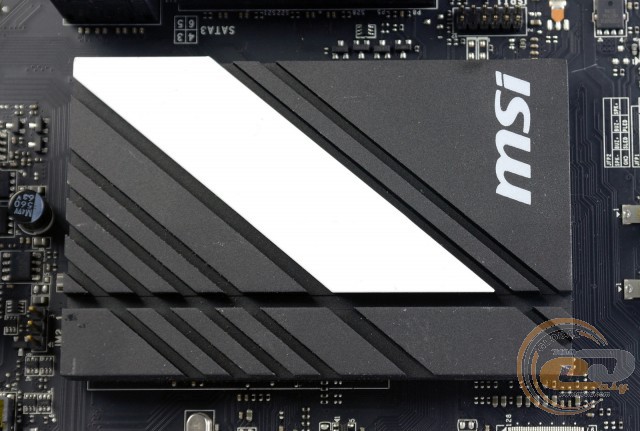

Система охлаждения рассматриваемой новинки состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от набора системной логики Intel Z97, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34,5°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 36,1°C;
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 37,5°C.

Как видим, предустановленная система охлаждения отличается высокой эффективностью, создавая тем самым хороший задел для разгона системы.

MSI Z97S SLI Krait Edition MSI Z97S SLI Krait Edition MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

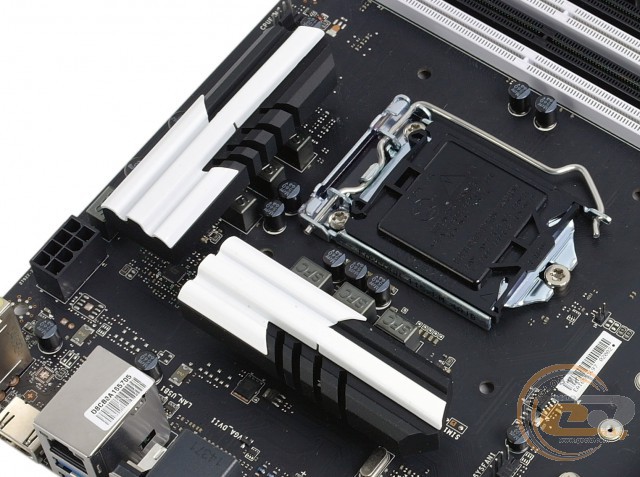

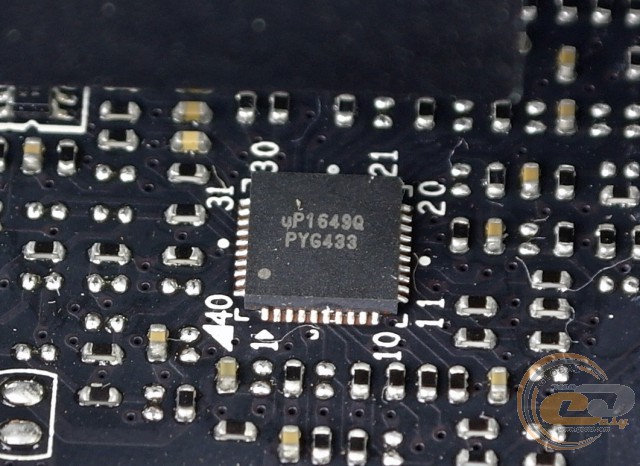

Питание процессора осуществляется по усиленной 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере uP1649Q. Элементная база новинки набрана при помощи высококачественных комплектующих, соответствующих фирменному дизайну Military Class 4 и сертифицированных по военному стандарту MIL-STD-810G. В ее состав вошли твердотельные конденсаторы, дроссели SFC и дроссели Dark Choke. Для подачи необходимого напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

MSI Z97S SLI Krait Edition

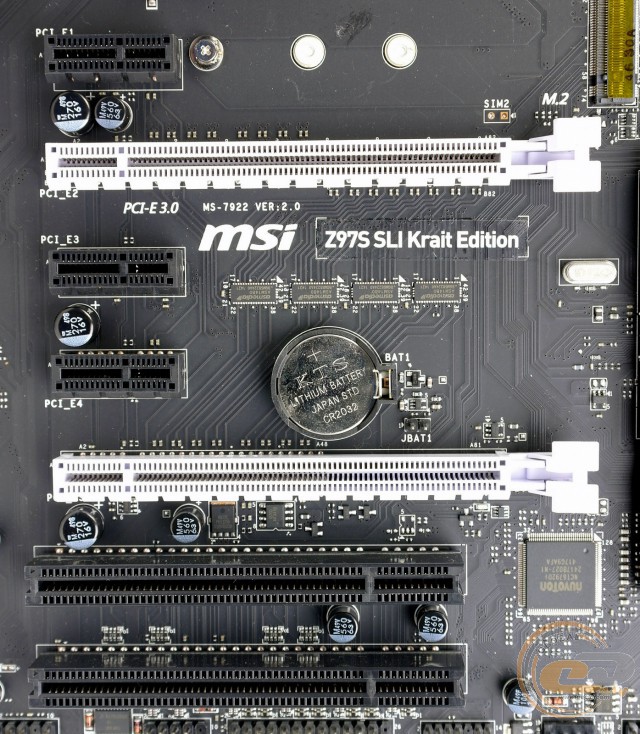

Для расширения функциональности MSI Z97S SLI Krait Edition у пользователя есть в распоряжении семь слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (в режиме х8);
  6. PCI;
  7. PCI.

Поскольку оба разъема для установки графических ускорителей подключены к процессору, то они делят между собой все 16 доступных линий стандарта PCI Express 3.0. Поэтому в случае установки двух видеоускорителей линии распределятся по схеме х8+х8, чего будет вполне достаточно для раскрытия потенциала подобной связки. Также отметим, что вы без проблем сможете установить две габаритные видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется в свободном доступе один слот PCI Express 2.0 x1.

MSI Z97S SLI Krait Edition

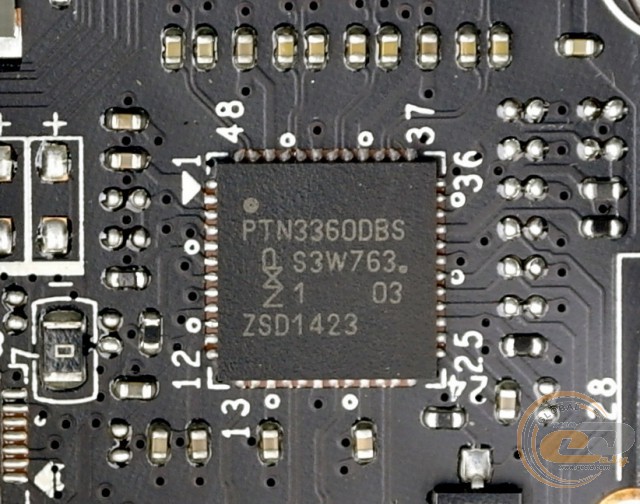

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхемы PTN3360DBS.

MSI Z97S SLI Krait Edition

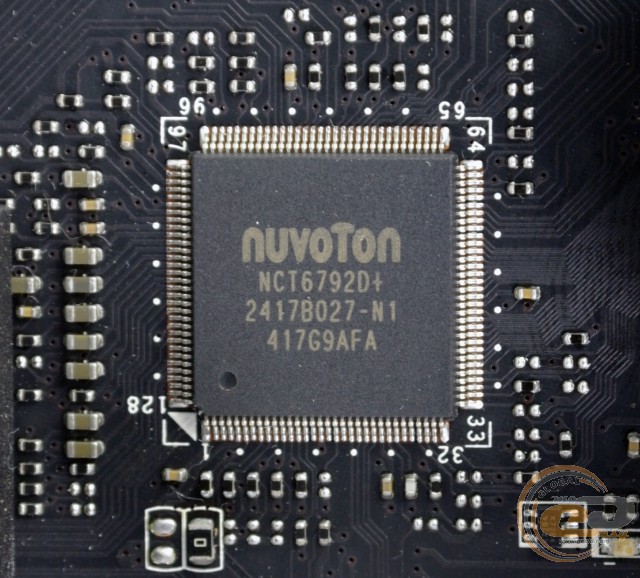

Возможности Multi I/O реализованы с помощью микросхемы NUVOTON NCT6792D, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

MSI Z97S SLI Krait Edition

Поскольку чипсет Intel Z97 не поддерживает слоты PCI, то два соответствующих интерфейса реализованы при помощи моста PCIE-PCI, основанного на контролере ASMedia ASM1083.

MSI Z97S SLI Krait Edition

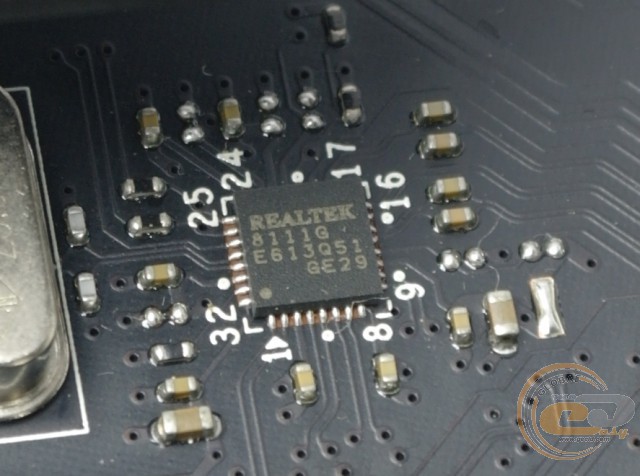

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111G.

MSI Z97S SLI Krait Edition

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

MSI Z97S SLI Krait Edition

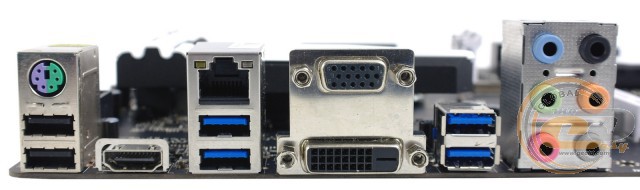

На интерфейсную панель материнской платы MSI Z97S SLI Krait Edition выведены следующие порты:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 6 x аудиопортов;
  • 1 x PS/2 (клавиатура или мышь).

Данную конфигурацию можно смело охарактеризовать как очень удачную, так как она сочетает в себе достаточное количество портов USB и наличие наиболее актуальных видеовыходов, включая HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD). Дополнительно отметим удобное подключение многоканальной акустики, а также возможность вывести на заднюю панель порты COM и LPT при помощи соответствующих колодок на печатной плате.

MSI Z97S SLI Krait Edition

MSI Z97S SLI Krait Edition

Материнская плата MSI Z97S SLI Krait Edition оснащена пятью разъемами для подключения вентиляторов: два служат для питания вертушек системы охлаждения процессора, а три других предназначены для подключения системных пропеллеров. Все разъемы в соответствии с современными требованиями 4-контактные, что позволит управлять частотой вращения подключенных вентиляторов ШИМ-методом.

UEFI BIOS

MSI Z97S SLI Krait Edition

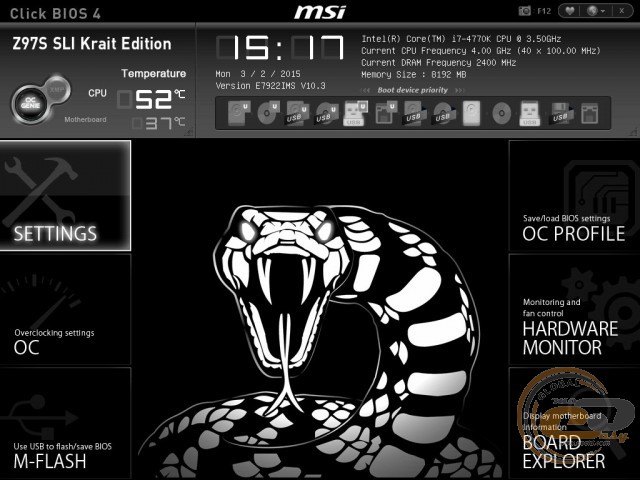

В тестируемой модели используется фирменный предзагрузчик ClickBIOS 4, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом, стилизованным под общий дизайн материнской платы, и удобством процесса внесения изменений в настройки.

MSI Z97S SLI Krait Edition

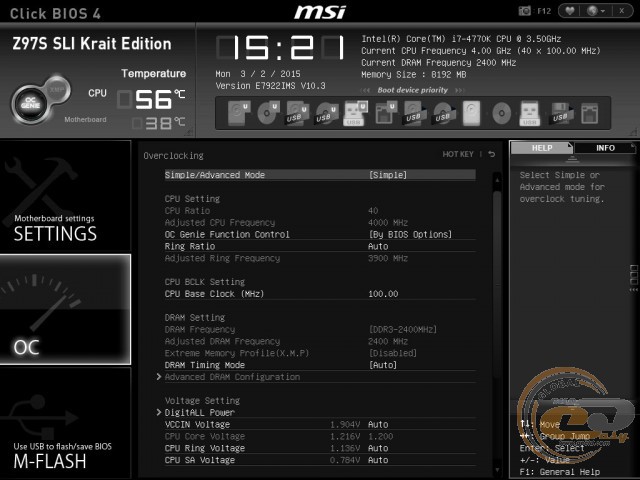

Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC».

MSI Z97S SLI Krait Edition

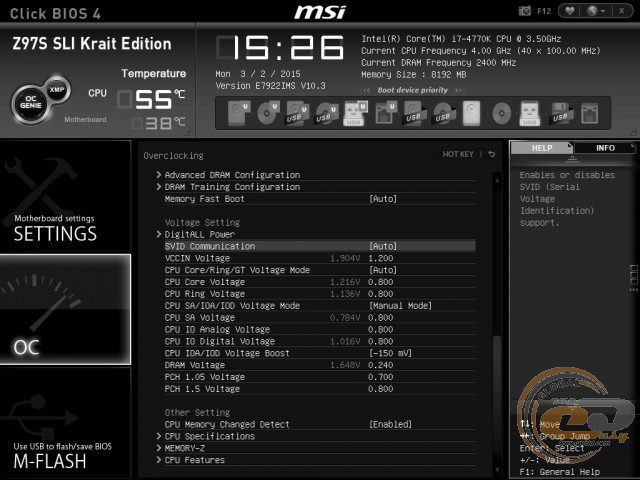

При необходимости в нем можно получить доступ к регулировке напряжений на различных компонентах.

MSI Z97S SLI Krait Edition

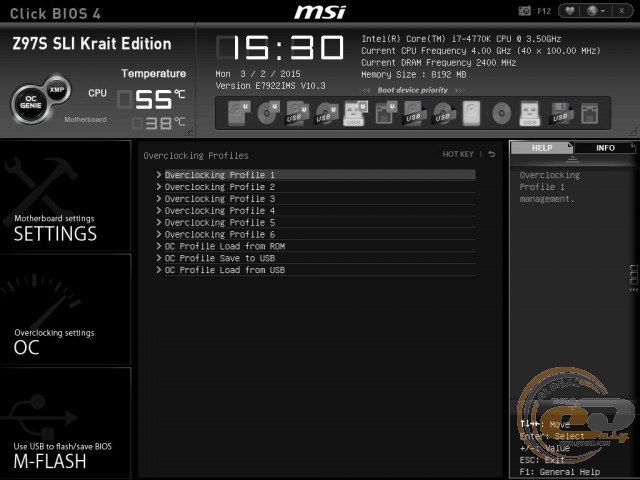

Как видим, поддерживается сохранение пользовательских настроек BIOS в шести различных профилях, а также присутствует возможность загрузки необходимого профиля с USB-накопителя.

MSI Z97S SLI Krait Edition

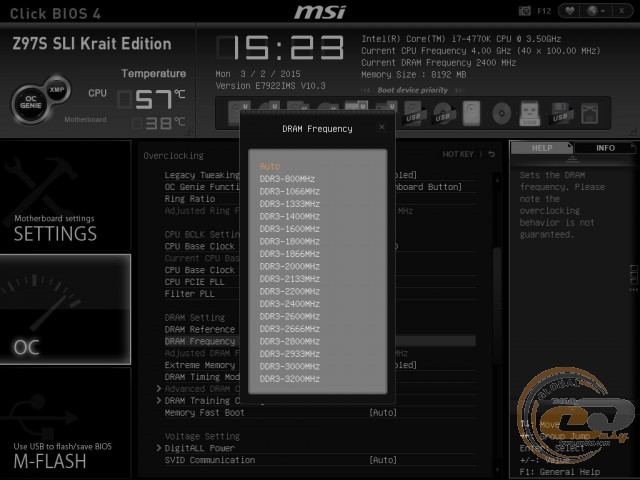

Частота оперативной памяти может быть изменена в пределах от 800 до 3200 МГц.

MSI Z97S SLI Krait Edition

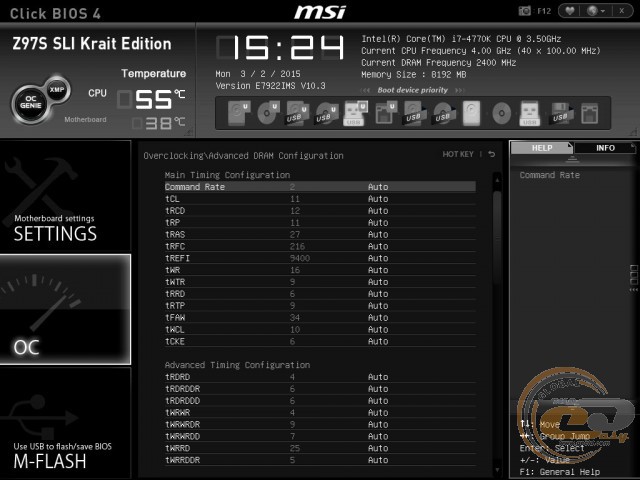

А при необходимости можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

CPU Base Clock

90,0 – 300,0

0,04



CPU Base Clock Strap

1,0 – 2,5

0,25

Процессорный множитель

CPU Ratio

8 – MAX

1



Ring Ratio

8 – MAX

1

Частота оперативной памяти

DRAM Frequency

800 – 3200



Тайминги оперативной памяти

Timing Configuration

tCL, tRCD, tRP, tRAS, tRFC, tREFI, tWR, tWTR, tRRD, tRTP, tFAW, tWCL, tCKE





CPU Vdroop Offset Control

+12,5% - +100%

12,5%



CPU Over Voltage Protection

400 – 700

100



CPU Under Voltage Protection

400 – 700

100

CPU Over Current Protection

110% – 200%

10%



CPU Switching Frequency

260 – 740

70



Digital Compensation

x0,9 – x1,2

0,1



CPU VRM Over Temperature Protection

Enabled / Disabled





CPU VRM Over Temperature Shutdown

Enabled / Disabled





VCCIN Voltage

1,200 – 3,040

0,001

Напряжение на процессоре

CPU Core Voltage

0,800 – 2,100

0,001



CPU Ring Voltage

0,800 – 2,100

0,001

Напряжение на системном агенте

CPU SA Voltage

0,800 – 1,850

0,001



CPU IO Analog Voltage

0,800 – 2,000

0,001



CPU IO Digital Voltage

0,800 – 2,000

0,001

Напряжение на модулях оперативной памяти

DRAM Voltage

0,240 – 2,770

0,075

Напряжение на чипсете по линии 1,05 В

PCH 1.05 Voltage

0,700 – 2,320

0,050

Напряжение на чипсете по линии 1,5 В

PCH 1.5 Voltage

0,800 – 2,770

0,050



Long Duration Power Limit

1 – 4096

1



Long Duration Maintained

1 – 128

1



Short Duration Power Limit

1 – 4096

1



CPU Current Limit

30 - 1024

1

MSI Z97S SLI Krait Edition

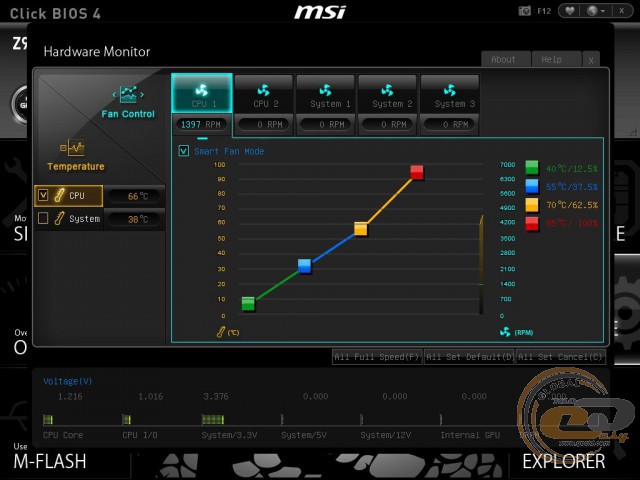

В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек.

Дополнительно можно следить за напряжением на ядре процессора, графическом ядре, модулях памяти и на линиях питания +12В, +5В и +3,3В.

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.
