Платформа NVIDIA ION: материнская плата ZOTAC IONITX-A с процессором Intel Atom N330

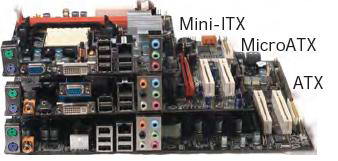

Персональный компьютер из того однообразного привычного вида большой стационарной «коробки», который он имел еще лет пять назад, постепенно начал эволюционировать в более изящные специализированные решения, в зависимости от задач которые перед ним ставились. Совершенствование технологий и техпроцессов позволили создавать более компактные и в тоже время достаточно производительные компьютерные компоненты. Таким образом, появились ноутбуки - мобильные компьютеры, нетбуки – компактные и очень экономичные ноутбуки для интернета и офисных приложений, а также неттопы – очень компактные мультимедийные центры для просмотра видео, фото и выхода в интернет. В сегодняшнем обзоре мы как раз протестируем новую материнскую плату ZOTAC IONITX-A самого компактного форм-фактора Mini-ITX, которая может заинтересовать желающих обзавестись небольшой HTPC-системой, тем более что построена она на самой современной системной логике NVIDIA ION.

Mini-ITX

Новая платформа NVIDIA ION сочетает очень экономичные процессоры серии Atom и системную логику с самым производительным на сегодняшний день интегрированным видеоускорителем NVIDIA GeForce 9400M.

Компания NVIDIA, не имея возможности достойно представлять себя среди последних десктоповых платформ Intel и AMD, обратила внимание на имеющие спрос мобильные платформы. И вот, за счет внедрения более производительного, чем у конкурентов, интегрированного ускорителя, у нее появились все шансы закрепиться в этом сегменте.

NVIDIA ION

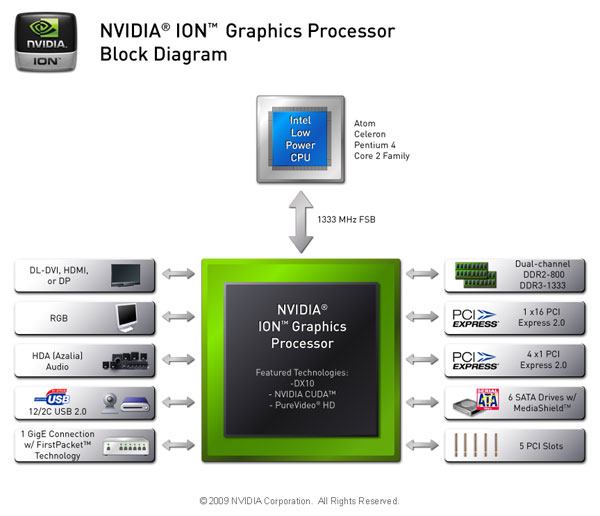

Платформа NVIDIA ION поддерживает системную шину 1333 МГц, которая хотя и не пригодится процессорам Atom, но делает платформу более универсальной. Также очень современно выглядит поддержка памяти DDR2-800 и DDR3-1333.

NVIDIA ION

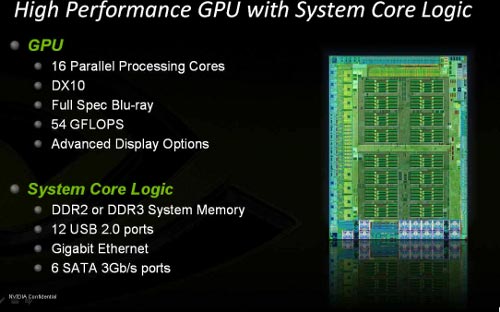

Видеоускоритель GeForce 9400М, который работает на частоте 450 МГц, имеет 16 унифицированных конвейеров функционирующих на частоте 1100 МГц. Такие характеристики соответствуют младшим дискретным ускорителям. При этом, максимальное разрешение аналогового сигнала составляет 2048х1536, а цифрового - 2560х1600. Безусловными плюсами графического процессора GeForce 9400М является поддержка аппаратного декодирования форматов H.264, VC-1 и MPEG-2, что позволит заметно разгрузить центральный процессор при проигрывании HD-видео. Просмотр видеоконтента облегчит наличие всех трех основных компьютерных видеовыходов с возможностью выведения 8-канальный звук через порт HDMI.

Все это и так выглядит здорово, а если еще и сравнить платформу NVIDIA ION с платформой Intel на процессорах Atom для нетбуков, то системная логика Intel 945GC/ ICH7M выглядит откровенно устаревшей.



NVIDIA ION

Intel 945GC + ICH7M

Системная шина

До 1333 МГц

До 533 МГц

Память

DDR2-800/DDR3-1333

DDR2-533

Каналов памяти

два

один

Поддержка DirectX

10.0

9.0c

USB 2.0

12+2

8

SATA 3 Гб/с

6

2

Поддержка RAID массивов

0, 1, 0+1, 5

Нет

Поддержка HD-Audio

Есть Full HD

Нет, только AC'97

Сеть

Включает PHY GigE

Обычно используется 10/100, редко устанавливается GigE

Видеовыхода

Поддержка Dual DVI, VGA, HDMI, DisplayPort

TV-выход, SVDO, VGA

NVIDIA ION

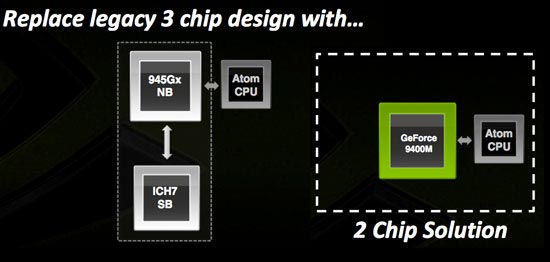

Системная логика NVIDIA ION (GeForce 9400M) выполнена не на двух, как Intel 945GC + ICH7M, а на одном чипе, что позволяет на порядок сократить размер платы, исключив лишнюю разводку дорожек. Также NVIDIA GeForce 9400M имеет преимущество в энергопотребление. Чипсет NVIDIA выполнен по 65 нм техпроцессу и входит в 12 Вт тепловой пакет, в то время как Intel 945GC + ICH7M производится по 90 нм техпроцессу и потребляет приблизительно 25 Вт энергии.

Рассмотрев основные функциональные и технологические преимущества новой платформы NVIDIA ION, остановимся на самой материнской плате ZOTAC IONITX-A, которая изначально оснащена двуядерным процессором Intel Atom N330 с поддержкой технологии HyperThreading, за счет которой операционная система будет видеть четыре ядра вместо двух и более эффективно выполнять многопоточные задачи.

На данный момент в ассортименте компании ZOTAC есть две модели материнской платы ZOTAC IONITX-A и ZOTAC IONITX-B, которые отличаются наличием у первой WiFi модуля с поддержкой самого нового стандарта 802.11n, комплектацией ее собственным источником питания и использованием более производительного процессора Intel Atom 330 вместо Atom N230 у второй.

ZOTAC IONITX-A

Спецификация материнской платы ZOTAC IONITX-A:

Производитель

ZOTAC

Модель

IONITX-A

Чипсет

NVIDIA ION (GeForce 9400)

Процессор

Intel Atom 330 (dual-core) (1,6 ГГц) HyperThreading

Системная шина, МГц

533 (667) МГц,

Используемая память

DDR2  800 / 667 МГц

Поддержка памяти

2 x 240-контактных DIMM двухканальной архитектуры до 4 ГБ

VGA

NVIDIA GeForce 9400M
Поддержка DX 10, OpenGL 2.0, Pixel Shader 4.0

HDTV

720p, 1080i, 1080p

Дисковая подсистема

3 x Serial ATA 3.0 Гб/с
1 х eSATA 3.0 Гб/с
SATA RAID 0, 1, 10

Звуковая подсистема

5.1-канальный High-Definition Audio кодек Realtek ALC662,
7.1-канальный звук HDMI

Поддержка LAN

Гигабитный сетевой контроллер Realtek RTL 8211CL

Беспроводная сеть

AzureWave AW-NE771 802.11b/g/n WIFI

Охлаждение

Алюминиевый радиатор (+ опциональный вентилятор)

Разъемы для вентиляторов

1 x CPU
1 x корпусного вентилятора

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 x VGA
1 x DVI-D
1 x HDMI
1 x eSATA
1 x коаксиальный и оптический S/PDIF
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
3 аудиоразъема
1 x Wi-Fi антенна

Внутренние порты I/O

4 x USB
3 х SATA
1 х COM
1 х Mini PCIE
1x S/PDIF выход
Аудио разъемы передней панели
Разъем системной панели

Комплектация

3 x SATA-кабель
Кабель с двумя разъемами питания SATA
Блок питания мощностью 90 Вт
Вентилятор
Wi-Fi антенна
Инструкция и руководство
CD с драйверами и ПО
Заглушка панели I/O

Форм-фактор Размеры, мм

Mini-ITX 6,7"x 6,7"
170,1 x 170,1

Сайт производителя

http://www.zotac.com/

Свежая версия BIOS и драйвера может быть скачана с сайта поддержки.

ZOTAC IONITX-A

Упаковка материнской платы ZOTAC ION выполнена в черно-оранжевых фирменных цветах компании ZOTAC. На ней отмечено наличие в комплекте двуядерного процессора Intel Atom N330 и блока питания мощностью 90 Вт.

ZOTAC IONITX-A

С боковой стороны упаковки очень удобно отмечены основные особенности материнской платы ZOTAC IONITX-A, которые позволяют частично оценить ее функциональность.

ZOTAC IONITX-A

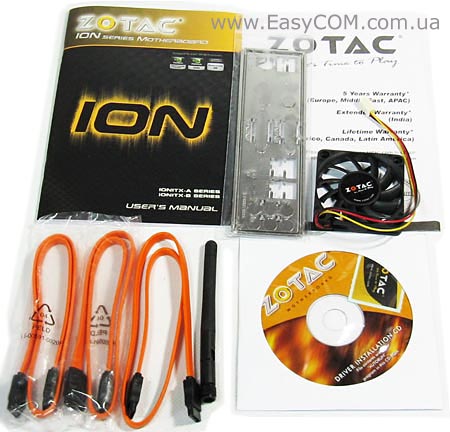

В комплекте с материнской платой ZOTAC IONITX-A прилагается:

  • Инструкция;
  • Три SATA кабеля;
  • CD-диск с драйверами;
  • Вентилятор;
  • WiFi-антенна;
  • Заглушка панели I/O;

  • Кабель с периферийным разъемом и тремя разъемами питания SATA;
  • Блок питания;
  • Сетевой шнур.

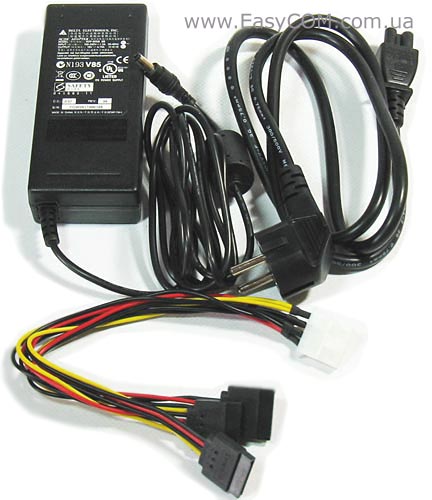

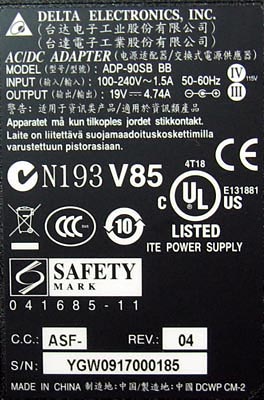

Внешний блок питания известного производителя Delta Electronics мощность 90 Вт должен будет с запасом удовлетворять потребности системы ZOTAC IONITX-A. Также его достоинством является бесшумность, что важно для HTPC-систем.

ZOTAC IONITX-A

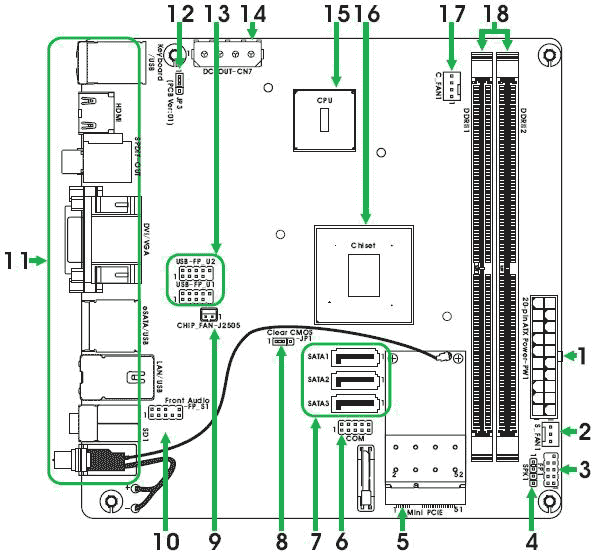

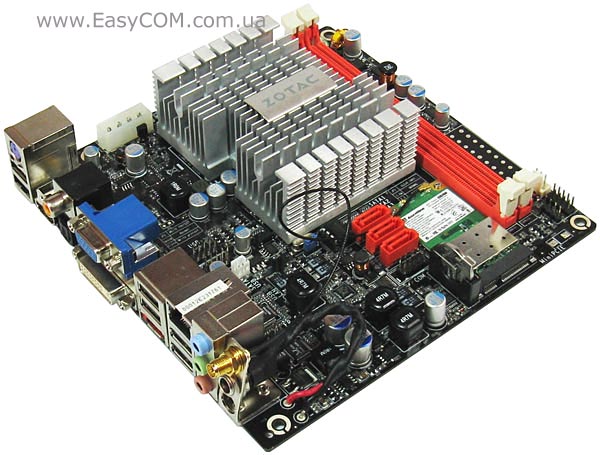

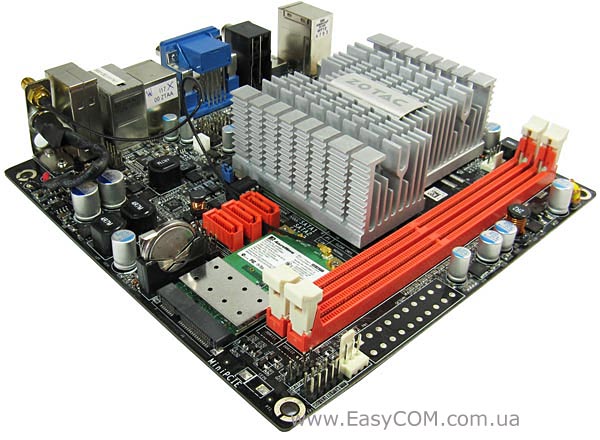

Материнская плата ZOTAC IONITX-A выглядит более чем компактно, панель разъемов ввода/вывода занимает почти всю высоту платы.

Чипсет с процессором Atom охлаждаются одним большим алюминиевым радиатором, на который при желании можно установить вентилятор, прилагающийся в комплекте. Во время тестирования радиатор грелся не сильно, поэтому активный элемент имеет смысл устанавливать только если вентиляция в корпусе будет не достаточно хорошая.

ZOTAC IONITX-A

По свободным местам на PCB материнской платы можно заметить, что на ней не распаян 20-контактный разъем питания, который устанавливается на менее дорогой модификации IONITX-B. В нашем же случае питание к материнской плате ZOTAC IONITX-A будет поступать от уже упомянутого внешнего блока питания мощностью 90 Вт. А накопители системы будут подключаться к периферийному разъему на материнской плате через переходник с двумя разъема питания SATA.  Несмотря на то, что разъемов SATA три, разъемов питания на кабеле всего два. Это хоть и не очень серьезный, но все же просчет. К положительным же качествам материнской платы ZOTAC IONITX-A можно отнести компоновку лишь конденсаторами полимерного типа.

ZOTAC IONITX-A

Слотов для оперативной памяти DDR2 всего два, причем ZOTAC IONITX-A поддерживает двуканальный режим работы памяти.

ZOTAC IONITX-A

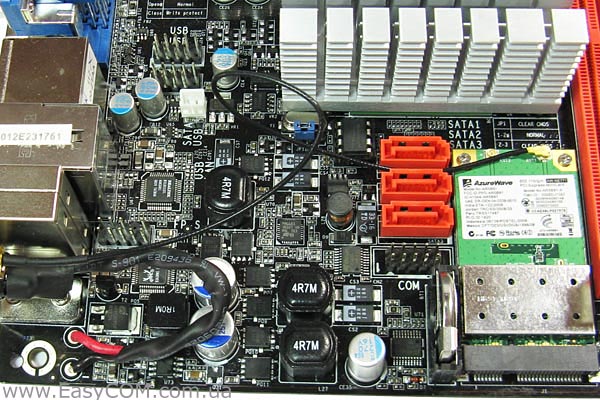

Кроме трех портов SATA и одного внешнего eSATA с поддержкой создания RAID массивов 0, 1 и 10, для подключения периферии имеется еще четыре внутренних порта USB и один COM порт. Если не считать слот Mini PCIE, который обычно встречается только на мобильных системах, то на этом перечисление внутренних портов можно закончить. Причем слот Mini PCIE уже заполнен Wi-Fi-модулем, от которого тянется провод к разъему для антенны.

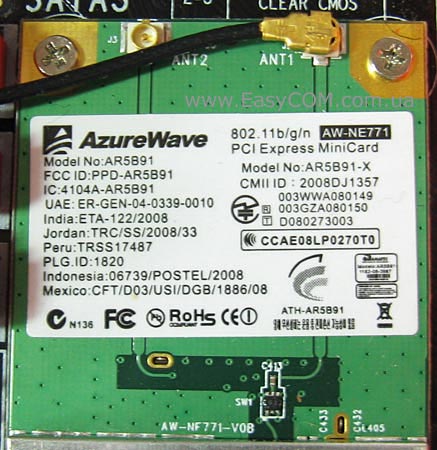

Миниатюрная Wi-Fi-карточка AzureWave AW-NE771 имеет поддержку стандартов 802.11b/g/n, что позволит подключить такую систему к самому быстрому современному беспроводному оборудованию.

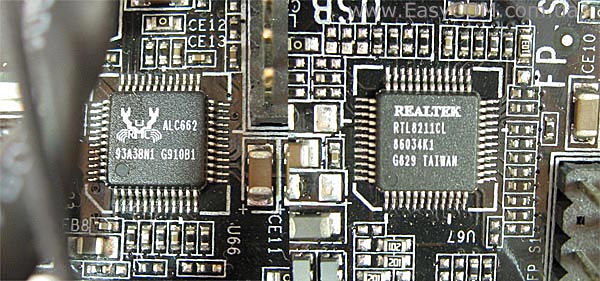

Материнская плата ZOTAC IONITX-A может выводить 8-канальный звук по интерфейсу HDMI или 6-канальный звук преобразуемый HDA-кодеком Realtek ALC662. Причем его аудио-разъем для фронт панели поддерживает только HDA-вывод. Кроме того, на ZOTAC ION установлен сетевой контроллер физического уровня Realtek RTL 8211CL, поддерживающий режимы 10/100/1000 Мбит/с.

Питание процессора осуществляется по 1-фазной схеме, которой, учитывая 8 Вт энергопотребление процессора Atom N330, будет более чем достаточно.

Система охлаждения чипсета и процессора надежно прижимается с помощью подпружиненных винтов.

Площадь кристалла чипа MCP7A-ION-B2 достаточно большая – 1225 мм². Он заметно больше самого центрального процессора.

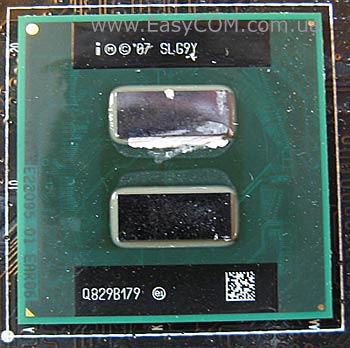

Двухъядерный процессор Atom N330, как водится, впаян в материнскую плату, при этом видно, что фактически он собран из двух Atom N230, расположенных на одной подложке.

Intel Atom 330

Спецификация процессора Intel Atom 330:

Модель

Intel Atom Processor 330

Маркировка

SLG9Y

Процессорный разъем

PBGA437

Тактовая частота, МГц

1600

Множитель

12

Частота шины, МГц

533

Объем кэша L2, Кб

512 х2

Ядро

Diamondville

Количество ядер

2

Поддержка инструкций

MMX, SSE, SSE2, SSE3, SSSE3, EM64T

Напряжение питания, В

0,9-1,1625

Рассеиваемая мощность, Вт

8

Критическая температура, °C

85,2

Техпроцесс

45 нм

Поддержка технологий

Execute Disable Bit
Hyper-Threading Technology

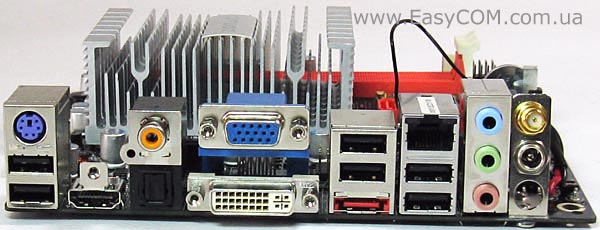

На заднюю панель материнской платы ZOTAC ION выведены следующие порты: один PS/2 для клавиатуры, шесть портов USB, порт eSATA, аналоговый видеовыход VGA, цифровой  видеовыход DVI-D и HDMI, разъем RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF, три разъема для 6-канального звука. Кроме того, на задней панели материнской платы находится разъем для Wi-Fi-антенны и разъем для подключения блока питания.

Разъемов для питания вентиляторов на материнской плате два. Один 4-контактный для системы охлаждения процессора и системной логики и один 3-контактный для создания вентиляции внутри корпуса.

BIOS

В материнской плате ZOTAC IONITX-A используется AMI BIOS с неожиданно широким набором настроек, с помощью которых можно даже разгонять процессор.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

HyperThreading Max CPUID





Системная шина

CPU BSEL Select

533, 667 МГц



Делитель памяти

FSB – Memory Ratio

1:1, 5:4, 3:2, Sync Mode



Частота системной шины

FSB Clock

400-2500

1 МГц

Частота памяти

Memory Clock

400-1400

1 МГц

Тайминги

Memory Timings

tCL(CAS), tRCD, tRP, tRAS, CMD, tRRD, tRC, tWR, tWTR



Напряжение памяти

Memory Voltage

2,0; 2,1 В



Напряжение на чипсете

Chipset Voltage

1,05; 1,1В

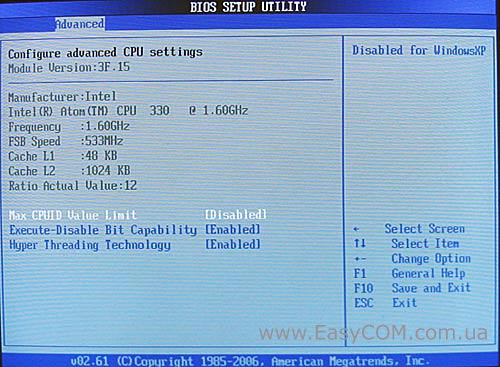

В BIOS имеется возможность отключения технологии HuperThreading на случай если вы встретитесь с приложением, которое неверно работает на виртуально четырехъядерном процессоре.

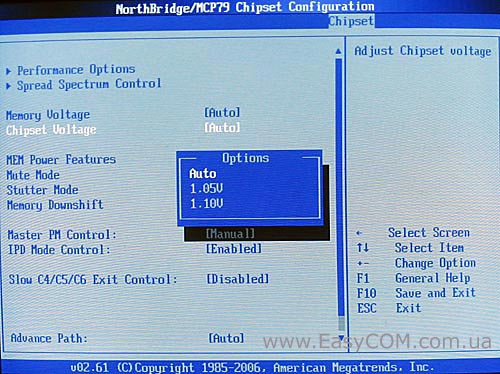

Напряжение питания на чипсете можно поднять на 0,1 В, а на памяти можно установить 2,1 В, которых будет достаточно даже для некоторых оверклокерских модулей.

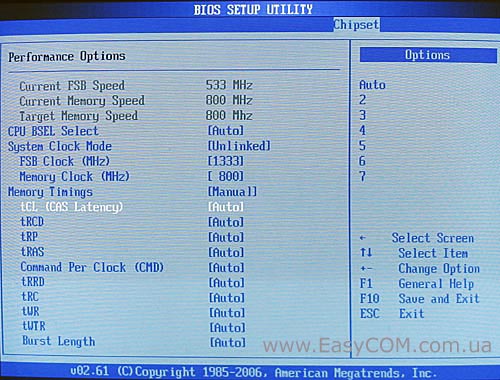

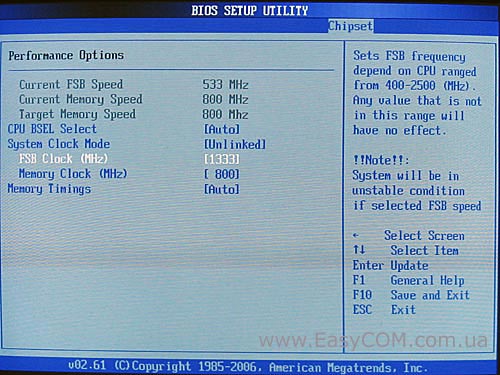

Частоту системной шины и памяти можно задавать в двух режимах «Linked» и «Unlinked». В режиме «Linked» частота памяти задается с помощью определенных делителей, а в режиме «Unlinked» - она является как бы независимой от частоты системной шины, хотя, по сути, просто задается с помощью более широкого набора делителей.

В режиме «Linked» будет активно четыре делителя.

Имеется возможность настроить тайминги и подтайминги оперативной памяти в полном виде, что для материнской платы такого класса можно считать большим плюсом.

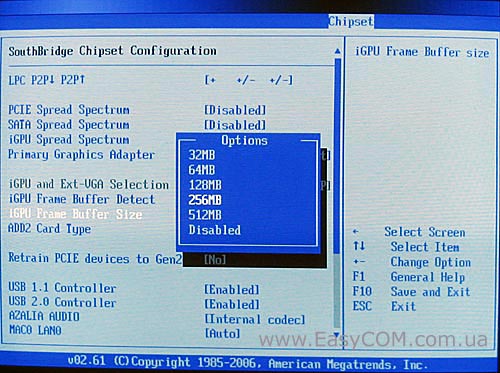

Размер видеобуфера в оперативной памяти очень удобно можно изменять от 32 МБ до 512 МБ.

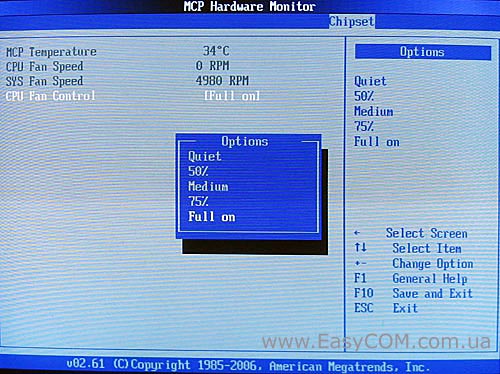

В разделе «MCP Hardware Monitor» можно следить за температурой чипсета, а также скоростью вращения процессорного кулера и корпусного вентилятора. Причем есть возможность ступенчато ограничить скорость вращения вентилятора подключенного к разъему CPU Fan.

Тестирование

Для тестирования мы использовали следующее оборудование:

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

В качестве оппонента платформе NVIDIA ION в лице ZOTAC IONITX-A мы взяли  похожую по назначению материнскую плату форм-фактора Mini-ITX - GIGABYTE GA-GC230D. Она основана на системной логике Intel 945GC + ICH7M, но на ней установлен одноядерный процессор Atom 230 (1,6 ГГц), вместо двуядерного Atom N330 (1,6 ГГц) на ZOTAC IONITX-A. Этот факт, а также память, работающая в одноканальном режиме на частоте 533 МГц вместо 800 МГц, обеспечивает дополнительное превосходство платформы NVIDIA ION. Но в тоже время большая разница в графических тестах вряд ли сильно сократилась бы даже при прочих равных условиях. Если на материнской плате GIGABYTE GA-GC230D игры практически не запускались, то на платформе с ускорителем NVIDIA GeForce 9400M в них можно будет даже поиграть, хоть и на низком разрешении и со средней детализацией, а это уже можно считать достижением для подобных систем.

Возможности разгона

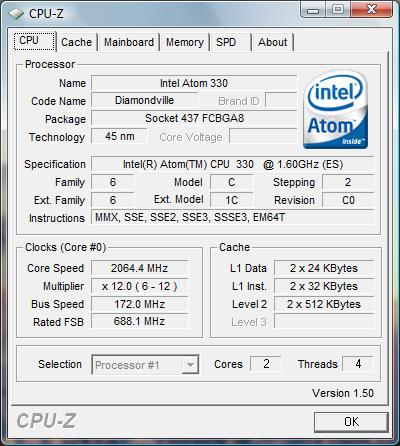

На материнской плате ZOTAC IONITX-A частоту процессора Intel Atom 330 получилось поднять до, в некотором роде впечатляющих, 2064 МГц.

Более просто разогнать процессор можно, если в BIOS настройкой «CPU BSEL Select» изменить частоту системной шины с 533 МГц до 667 МГц, что обеспечит процессору частоту 2000 МГц. Поступив таким образом, мы повторили тестирование.



ZOTAC IONITX-A

ZOTAC IONITX-A

GIGABYTE GA-GC230D

ASUS P5Q-VM



Atom N330

Atom N330 @2,0 ГГц

Atom N230

Core 2 Duo E6300



NVIDIA ION

NVIDIA ION

Intel 945GC

Intel G45



GeForce 9400М

GeForce 9400М

Intel GMA 950

Intel GMA X4500HD

PCMark'05

CPU

1911

2406

1379

4721

Memory

2395

2943

2379

4202

Graphics

2376

2521

614

2433

HDD

6914

6928

7159

Н/д

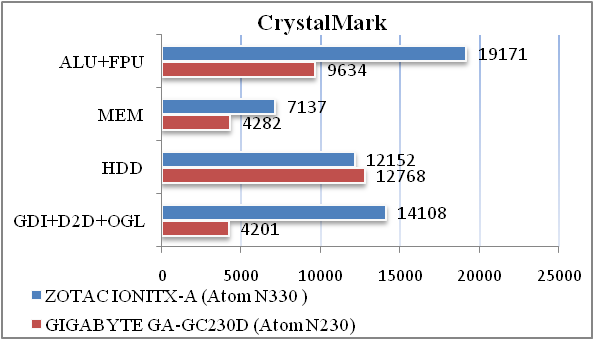

CrystalMark

ALU+FPU

19171

24082

9634

34402

MEM

7137

8693

4282

11706

HDD

12152

13162

12768

Н/д

GDI+D2D+OGL

14108

17131

4201

8920

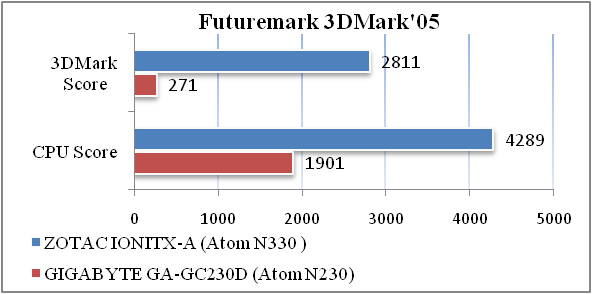

Futuremark 3DMark'05

3DMark Score

2811

2845

271

1162

CPU Score

4289

5437

1901

6458

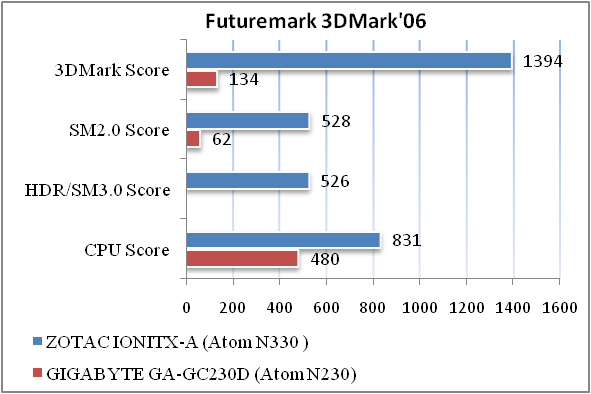

Futuremark 3DMark'06

3DMark Score

1394

1479

134

936

SM2.0 Score

528

537

62

284

HDR/SM3.0 Score

526

563

-

377

CPU Score

831

1036

480

Н/д

SmartFPS.com 1.5 (800x600, NO AA/AF), fps

Battlefield 2, 800x600

39,4

46,6

-

29,9

Battlefield 2, 1024x768

31,6

45

-

Н/д

Serious Sam 2, 800x600

25,7

31,8

3

13,9

Serious Sam 2, 1024x768

25,6

31,2

-

Н/д

Quake 4, 800x600

27,8

29,8

-

Н/д

Quake 4, 1024x768

22

22,9

-

Н/д

Prey, 800x600

23

28,1

-

Н/д

Prey, 1024x768

22,8

26,3

-

Н/д

Разгон процессора в большей степени улучшил вычислительную способность системы, но при этом не очень сильно повлиял на результаты тестирования графической подсистемы.

Вдобавок в таблице мы привели результаты  тестирования материнской платы ASUS P5Q-VM, которая основана на чипсете Intel G45 с ведущим в линейке Intel интегрированном графическом ускорителе GMA X4500HD. При тестировании ASUS P5Q-VM использовался уже более производительный процессор Intel Core 2 Duo E6300. Несмотря на это в играх и тестах 3DMark видно определенное преимущество GeForce 9400М по сравнению к Intel GMA X4500HD.

Тестирование звукового тракта на основе кодека Realtek ALC662

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.28, -0.71

Хорошо

Уровень шума, дБ (А)

-83.2

Хорошо

Динамические диапазон, дБ (А)

83.3

Хорошо

Гармонические искажения, %

0.130

Средне

Гармонические искажения + шум, дБ(A)

-53.0

Плохо

Интермодуляционные искажения + шум, %

0.353

Средне

Взаимопроникновение каналов, дБ

-83.0

Очень хорошо

Интермодуляции на 10 кГц, %

0.284

Средне

Общая оценка



Хорошо

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.31, -0.68

Хорошо

Уровень шума, дБ (А)

-84.0

Хорошо

Динамические диапазон, дБ (А)

83.8

Хорошо

Гармонические искажения, %

0.0041

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.3

Средне

Интермодуляционные искажения + шум, %

0.236

Средне

Взаимопроникновение каналов, дБ

-82.7

Очень хорошо

Интермодуляции на 10 кГц, %

0.020

Очень хорошо

Общая оценка



Хорошо

Встроенный аудио-кодек Realtek ALC662 показывает хорошие результаты тестов, но все же он оказывается немного хуже других современных 8-канальных решений.

Выводы

Материнская плата ZOTAC IONITX-A с двуядерным процессором Intel Atom 330 является отличной реализацией платформы NVIDIA ION, которая предназначена для неттопов и мощных нетбуков. В данном случае для ZOTAC IONITX-A осталось только найти подходящий корпус, жесткий диск, DVD-привод, память, пульт ДУ и очень производительный HTPC готов к использованию. За счет интегрированного графического ускорителя GeForce 9400М и двуядерного процессора Atom 330 очень компактная система сможет легко проигрывать видео в HD-форматах H.264, VC-1 и MPEG-2, а также позволит даже поиграть в некоторые 3D-игры, хотя и на низком разрешении. К положительным качествам ZOTAC IONITX-A можно добавить наличие на материнской плате модуля Wi-Fi с поддержкой 802.11n и гигабитного сетевого контроллера. К качеству изготовления также нет претензий, даже наоборот можно отметить, что производитель решил не экономить на полимерных конденсаторах, укомплектовал ZOTAC IONITX-A внешним бесшумным блоком питания и вдобавок установил очень габаритную и эффективную систему охлаждения. Таким образом, ZOTAC IONITX-A станет отличной основой для построения очень тихого современного домашнего кинотеатра.

 Достоинства:

  • на данный момент самое производительное интегрированное графическое ядро GeForce 9400М;
  • интегрированный двухъядерный процесор Atom 330;
  • поддержка DirectX 10;
  • аппаратное декодирование Blu-ray и HD DVD;
  • наличие видеовыходов VGA, DVI-D и HDMI;
  • встроенный беспроводной сетевой контроллер с поддержкой IEEE 802.11n;
  • внешний порт eSATA;
  • коаксиальный и оптический S/PDIF выходы;
  • гигабитный сетевой контроллер;
  • возможность разгона процессора;
  • использование полимерных конденсаторов;
  • эффективная габаритная система охлаждения;
  • очень низкое энергопотребление;
  • наличие абсолютно бесшумного блока питания.

Недостатки:

  • очень ограниченные возможности расширения;
  • отсутствует контроллер FireWire;
  • возможность подключения только 2х SATA-устройств.



Автор: Дмитрий Масюк
