Обзор и тестирование игровой звуковой карты ASUS STRIX RAID DLX

В рамках Computex 2015 компания ASUS представила общественности три новые звуковые карты, которые ориентированы на геймеров. В большинстве случаев интегрированные в материнских платах решения мало прельщают заядлых любителей компьютерных игр, так как от качества звука, особенно если он выводится на многоканальную акустическую систему, порой может зависеть не только комфорт самого игрового процесса, но и выживание в виртуальном мире.

ASUS STRIX RAID DLX

Анонсированные карты принадлежат к серии ASUS STRIX. С начальной моделью ASUS STRIX SOAR мы уже познакомились. Данный материал посвящен топовой плате ASUS STRIX RAID DLX, которая выделяется среди своих конкурентов по серии улучшенной элементной базой и приятным бонусом в виде внешнего блока управления. При этом ее стоимость достигает отметки в $200.

Спецификация

Модель

ASUS STRIX RAID DLX

Интерфейс

PCI Express x1

Характеристики аудио

Выходное соотношение сигнал/шум (фронтальный выход)

124 дБ

Выходное соотношение сигнал/шум (наушники)

124 дБ

Входное соотношение сигнал/шум

117 дБ

Выходной коэффициент нелинейных искажений + шум (THD+N) на 1 кГц (фронтальный выход)

0,0009%

Выходной коэффициент нелинейных искажений + шум (THD+N) на 1 кГц (наушники)

0,0009%

Входной коэффициент нелинейных искажений + шум (THD+N) на 1 кГц

0,000316%

Диапазон воспроизводимых частот (-3 дБ, 24 бит / 96 кГц вход)

10 – 48 000 Гц

Уровни выходных сигналов (RCA; 3,5)

Действующее значение (RMS)

2 В

Размах (P-P)

5,65

Аудиопроцессор

C-Media 6632AX (максимум 384 кГц / 24 бит)

ЦАП

8-канальный ESS SABRE9016A

Частота дискретизации и разрядность

Аналогового воспроизведения и записи

44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц @ 16 бит / 24 бит

Цифровой выход S/PDIF

44,1 / 48 / 96 / 192 кГц @ 16 бит / 24 бит

Поддержка драйвера ASIO 2.0

4,1 / 48 / 96 / 192 кГц @ 16 бит / 24 бит

Аналоговые выходы

5 х 3,5-мм (наушники, фронтальный, боковые, центр и сабвуфер, тыловой)

Аналоговый вход

1 х 3,5-мм (комбинированный линейный и микрофонный)

Цифровой выход

1 х S/PDIF (комбинированный с боковыми)

1 х для подключения внешнего блока управления

Разъем питания PCIe

1 х 6-контактный

Комплектация

Блок внешнего управления

S/PDIF-адаптер

Диск с драйверами

Руководство пользователя

Кабель для подключения блока управления

Размеры

190 х 130 х 22 мм

Страница компании

ASUS

Страница продукта

ASUS STRIX RAID DLX

Ну что же, при первоначальном сравнении характеристик рассматриваемой аудиокарты с ASUS STRIX SOAR мы видим, что изменения коснулись в первую очередь ЦАП: вместо ESS SABRE9006A используется технически более совершенная модель ESS SABRE9016A. В силу изменения элементной базы улучшилось соотношение сигнал/шум и коэффициент нелинейного искажения, при этом габаритные размеры у карт абсолютно идентичны.

Внешний вид

На тестировании находился инженерный вариант звуковой карты, поэтому оценить качество и информативность розничной упаковки мы не можем. В связи с этим сразу же перейдем к непосредственному знакомству с устройством.

ASUS STRIX RAID DLX

ASUS STRIX RAID DLX

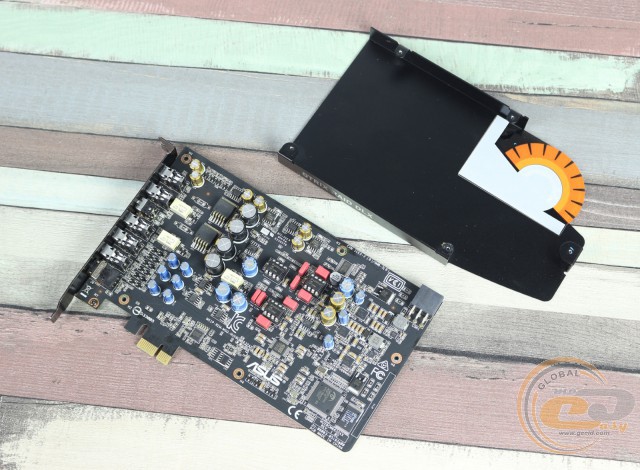

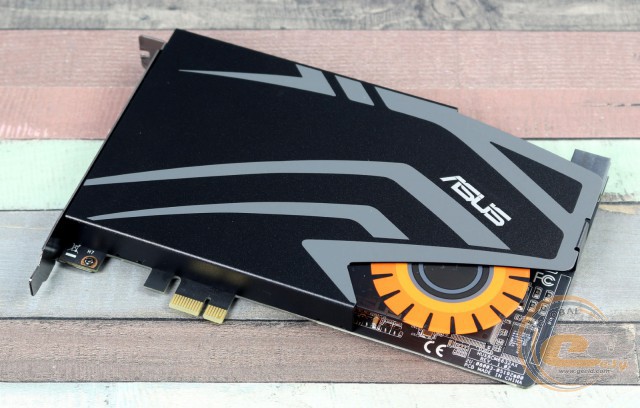

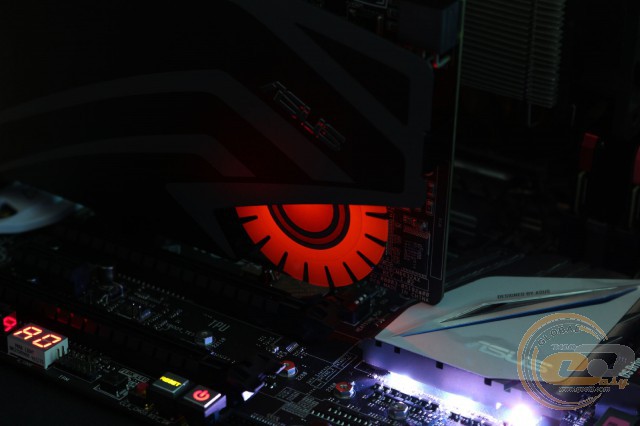

Новинка выполнена на полноформатной печатной плате и занимает один слот расширения. Элементная база ASUS STRIX RAID DLX полностью закрыта металлическим щитком. Помимо защиты от механических повреждений он дополнительно снижает влияние различных наводок внутри корпуса. Дизайн карты стилизован в виде глаза совы, что является изюминкой любого устройства серии ASUS STRIX. Не обошлось и без уже знакомой подсветки, которая придется по душе любителям иллюминации корпуса.

ASUS STRIX RAID DLX

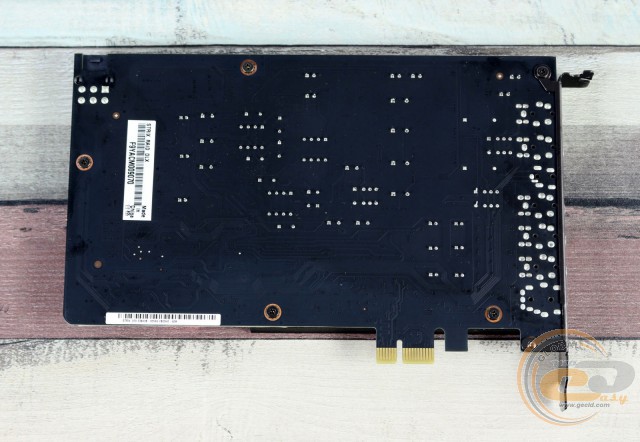

Как и в других аудиокартах премиум-класса, печатная плата новинки производится по технологии HyperGround. Такой подход обеспечивает дополнительную защиту аналогового тракта, чувствительного к воздействию помех и наводок. В конечном счете это дает более высокое качество сигнала.

ASUS STRIX RAID DLX

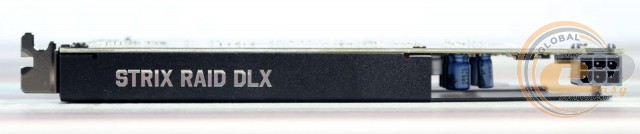

На верхней грани защитного щитка обозначена модель устройства.

ASUS STRIX RAID DLX

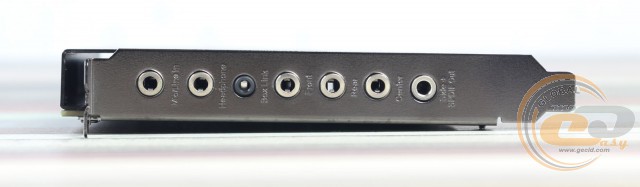

На передней панели размещено семь разъемов, шесть из которых задействованы для подключения наушников и многоканальных звуковых систем, а один отводится для присоединения внешнего блока управления.

ASUS STRIX RAID DLX

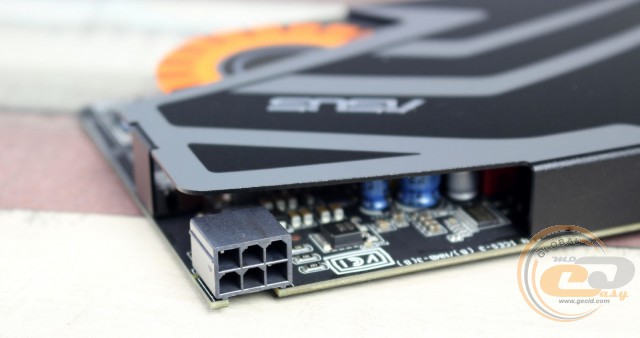

При выборе данной аудиокарты стоит помнить, что для работы ей потребуется питание через 6-контактный разъем PCIe. Так что при его отсутствии необходимо заранее приобрести соответствующий переходник.

ASUS STRIX RAID DLX

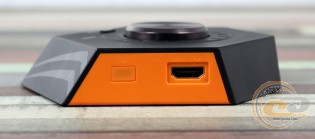

Неоспоримым достоинством ASUS STRIX RAID DLX является внешний блок управления, который реализует несколько функций.

ASUS STRIX RAID DLX ASUS STRIX RAID DLX

Во-первых, он позволит легко подключить гарнитуру, без необходимости искать соответствующие разъемы на корпусе, особенно если они размещены на тыльной стороне. Во-вторых, с его помощью можно выполнять быструю регулировку громкости в зависимости от подключения (наушники или акустическая система). Ну и в-третьих, под регулятором громкости имеется кнопка быстрого перехода в режим «RAID». Фактически это быстрый переключатель между стандартными и игровыми настройками звука. Если вы забыли перейти в игровой режим, то теперь нет необходимости сворачивать/останавливать игру и выполнять манипуляции со звуковыми параметрами. Достаточно нажать одну кнопку, которая находится всегда под рукой.

ASUS STRIX RAID DLX

ASUS STRIX RAID DLX

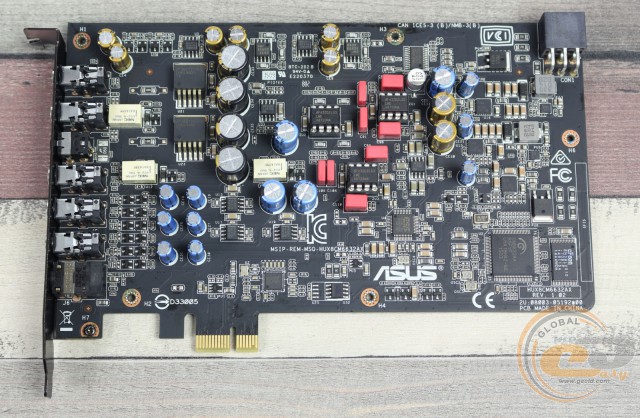

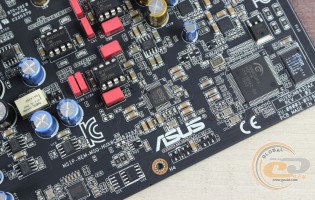

Аналогично младшей модели в качестве аудиопроцессора выбран C-Media 6632AX, однако для АЦП в ASUS STRIX RAID DLX разработчики использовали микросхему CIRRUS LOGIC CS5381 (динамический диапазон 120 дБ). В качестве ЦАП используется 8-канальный чип аудиофильского качества ESS SABRE9016A (динамический диапазон 124 дБ).

ASUS STRIX RAID DLX ASUS STRIX RAID DLX

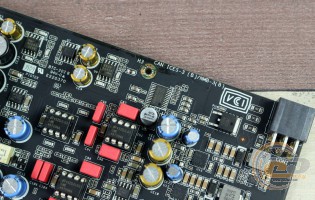

Также здесь установлена пара высококачественных усилителей TI LME49600 в связке с конденсаторами Nichicon Muse, благодаря чему реализована поддержка наушников с импедансом до 600 Ом. Помимо этого, в схеме применяются высококачественные конденсаторы WIMA и внушительный набор операционных усилителей: пять TI R4580I, два TI N5532 с низким уровнем шума, три TI LME49720NA, один TI LME49720MA с высокой точностью воспроизведения и один TI L4562 с ультранизким искажением сигнала.
