Обзор и тестирование мини-компьютера GIGABYTE BRIX GB-BXCEH-3205

Представляем вам обзор нового мини-ПК серии GIGABYTE BRIX на основе ULV-процессора Intel Celeron 3205U. Уровень его TDP составляет всего 15 Вт, что обеспечивает не только экономию электроэнергии, но и позволяет существенно упростить систему охлаждения. Это очень актуально в столь малых корпусах, в которых именно проблемы с перегревом чаще всего являются главным недостатком.

GIGABYTE BRIX GB-BXCEH-3205

Модель GIGABYTE BRIX GB-BXCEH-3205 выполнена в небольшом корпусе, типичном для большинства устройств данной серии. Основным ее предназначением является создание простого рабочего места для обработки документов или веб-серфинга. Также новинка очень хорошо справится с воспроизведением Full HD-видео на большом телевизоре.

Спецификация

Производитель и модель

GIGABYTE BRIX GB-BXCEH-3205

Процессор

Intel Celeron 3205U (2 х 1,5 ГГц; 15 Вт)

Чипсет

Intel Broadwell-U

Поддержка памяти

2 x SO-DIMM-слота DDR3L-1600 / 1333 МГц с поддержкой до 16 ГБ памяти

Графический адаптер

Intel HD Graphics (100 − 800 МГц)
Объем видеопамяти выделяется из оперативной

Дисковая подсистема

1 х mSATA

1 х SATA 6 Гбит/с

Отсеки для накопителей

1 х 2,5" (внутренний, с поддержкой устройств толщиной 7,0 и 9,5 мм)

Слоты расширения

1 х PCIe M.2 (установлен модуль Wi-Fi/Bluetooth)

Интерфейсы

4 x USB 3.0

1 х совмещенный аудиоразъем

1 х HDMI

1 х Mini DisplayPort

1 x RJ45

1 x разъем питания

1 х замок Kensington

Мультимедиа

Динамики

-

Аудиокодек

Realtek ALC283

Коммуникационные возможности

Сетевой адаптер

10/100/1000 Мбит/с (Realtek RTL8111G)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц)

Bluetooth

Bluetooth 4.0

Блок питания

Выходные параметры: 19 В пост. напр., 3,42 А, 65 Вт

Входные параметры: 100~240 В перем. напр. при 50/60 Гц

Прочее

Возможность монтирования на стену или монитор при помощи комплектного крепления VESA 75/100 мм

Размеры материнской платы

100 х 105 мм

Размеры корпуса

114,4 x 107,6 x 46,8 мм

Цвет

Черный

Операционная система

Нет (поддерживается Windows 7/8)

Сайт производителя

Страница продукта

GIGABYTE TECHNOLOGY CO., LTD

GIGABYTE BRIX GB-BXCEH-3205

Упаковка и комплектация

GIGABYTE BRIX GB-BXCEH-3205

Мини-компьютер GIGABYTE BRIX GB-BXCEH-3205 продается в стандартной для этой серии картонной упаковке черного цвета. На ее гранях имеется множество ярких надписей с названием модели и изображением устройства в различных ракурсах.

GIGABYTE BRIX GB-BXCEH-3205

GIGABYTE BRIX GB-BXCEH-3205

Обратная сторона коробки содержит описание комплекта поставки и перечисление всех внутренних и внешних разъемов, которые сопровождаются наглядными иллюстрациями.

GIGABYTE BRIX GB-BXCEH-3205

Внутри неттоп надежно зафиксирован c помощью специальной картонной формы и антистатического пакета. Это позволяет обезопасить его при транспортировке.

GIGABYTE BRIX GB-BXCEH-3205

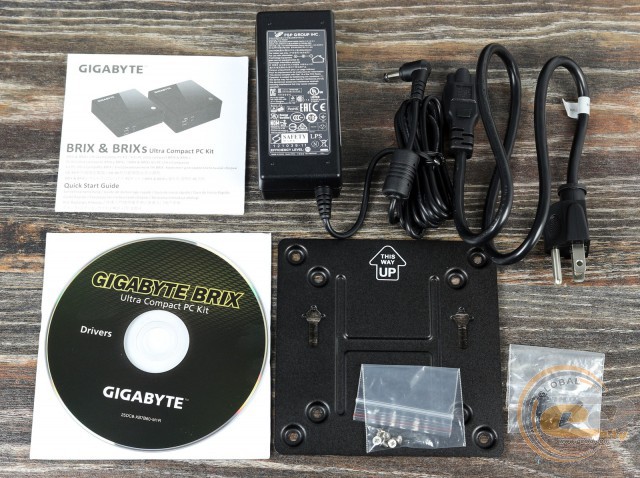

Комплект поставки GIGABYTE BRIX GB-BXCEH-3205 включает в себя:

  • крепление VESA, а также винты и держатели к нему;
  • блок питания и сетевой кабель;
  • диск с драйверами;
  • руководство пользователя.

Наличие в комплекте крепления VESA облегчает размещение мини-ПК на рабочем месте, позволяя зафиксировать его на обратной стороне монитора или на стене.

GIGABYTE BRIX GB-BXCEH-3205

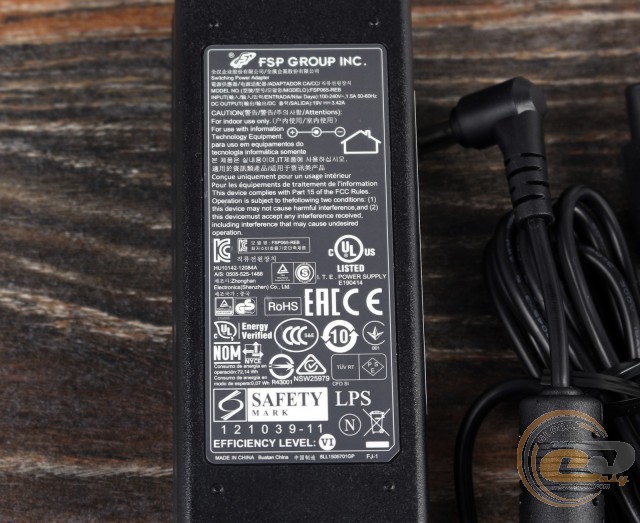

Комплектный блок питания FSP065-REB обладает мощностью 65 Вт при напряжении 19 В и силе тока 3,42 А. Учитывая, что TDP процессора составляет всего 15 Вт, данного источника будет более чем достаточно, независимо от нагрузки.

Внешний вид, расположение элементов

GIGABYTE BRIX GB-BXCEH-3205

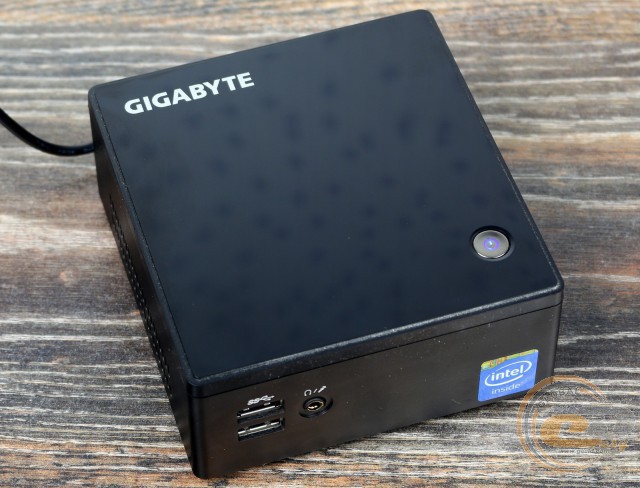

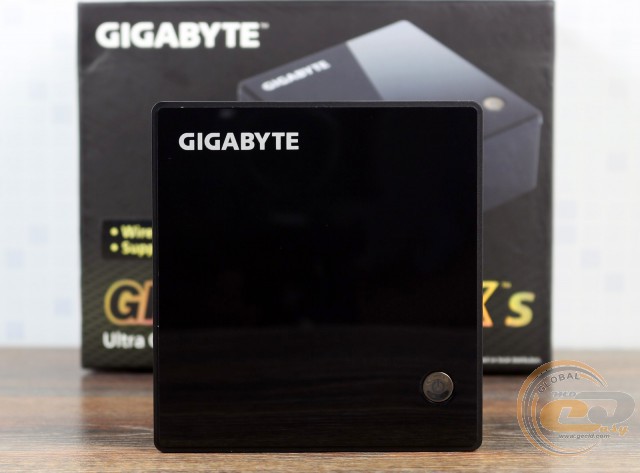

Внешне мини-компьютер компании GIGABYTE практически ничем не отличается от других моделей серии GIGABYTE BRIX. Это все тот же аккуратный прямоугольник черного цвета с глянцевой верхней крышкой и габаритами 114,4 x 107,6 x 46,8 мм.

GIGABYTE BRIX GB-BXCEH-3205

На верхней части корпуса находится только логотип производителя и кнопка включения, в центр которой вписан светодиодный индикатор.

GIGABYTE BRIX GB-BXCEH-3205

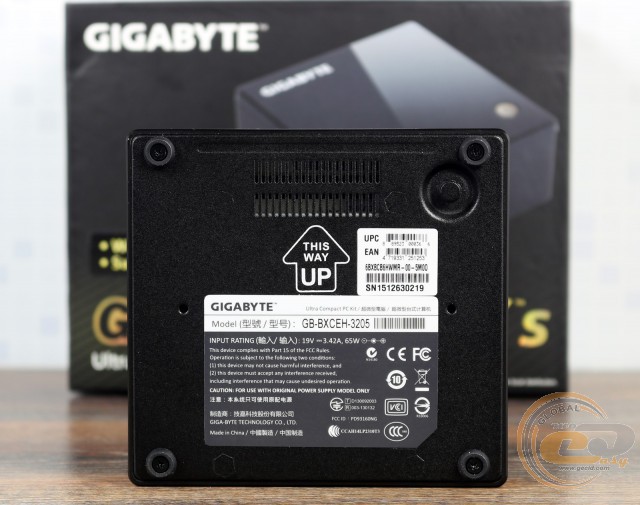

На нижней грани имеется алюминиевая крышка, которая крепится с помощью четырех болтов. Также здесь расположена одна из вентиляционных решеток и наклейка с технической информацией.

GIGABYTE BRIX GB-BXCEH-3205

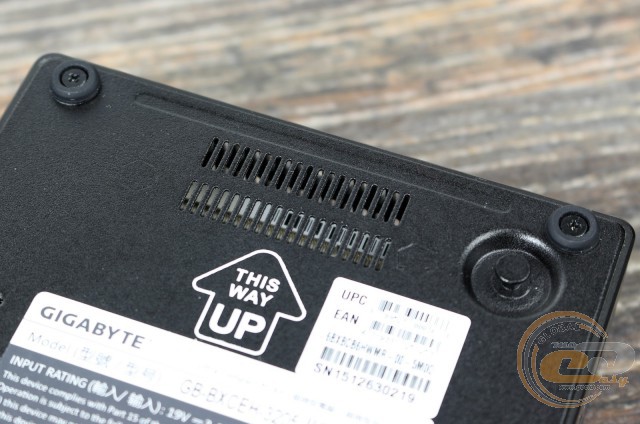

А благодаря четырем резиновым ножкам предотвращается скольжение неттопа по поверхности стола.

GIGABYTE BRIX GB-BXCEH-3205

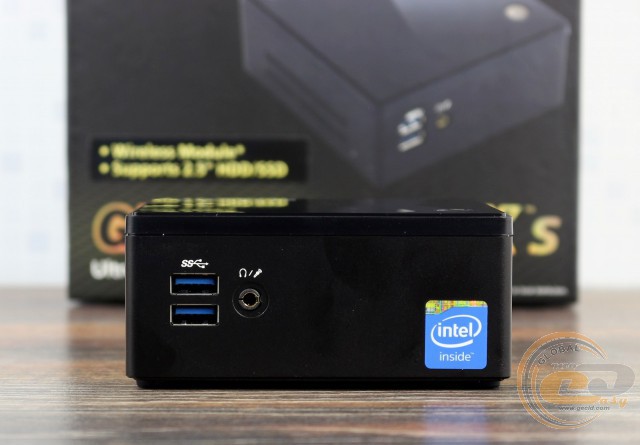

Передняя боковая сторона оборудована двумя портами USB 3.0 и совмещенным аудиоразъемом для подключения наушников или микрофона.

GIGABYTE BRIX GB-BXCEH-3205

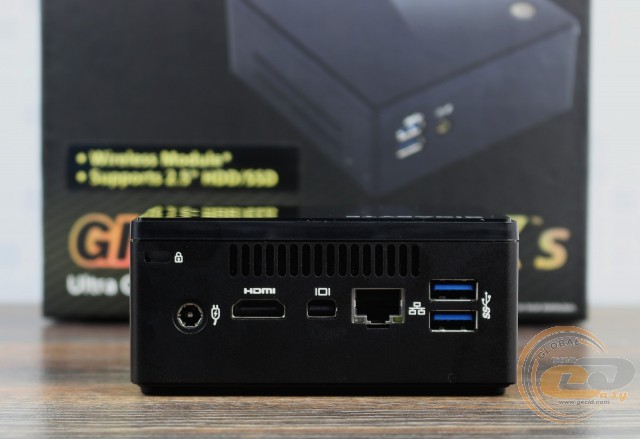

Остальные интерфейсы вынесены на противоположную боковину корпуса. Здесь присутствует разъем питания, замок Kensington, видеовыходы HDMI и Mini DisplayPort, сетевой интерфейс RJ45 и два порта USB 3.0. Над ними расположена еще одна вентиляционная решетка.

GIGABYTE BRIX GB-BXCEH-3205

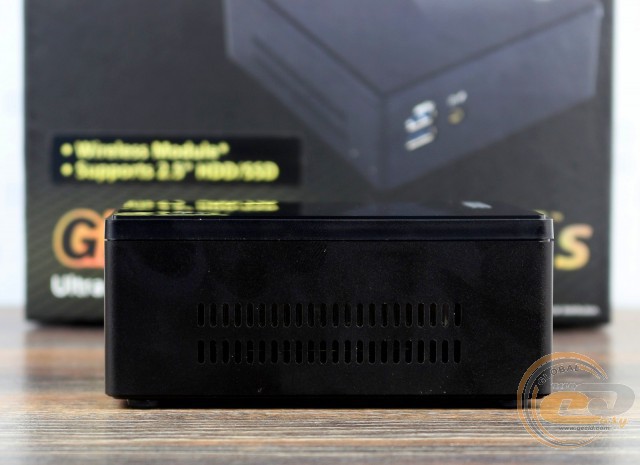

По бокам также имеются решетки вентиляции, что способствует лучшему охлаждению и снижению температуры внутренних компонентов.

Внутренняя компоновка

GIGABYTE BRIX GB-BXCEH-3205

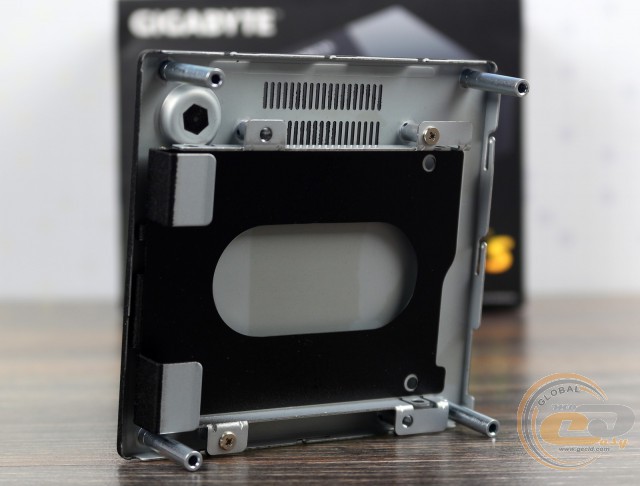

Сняв крышку, мы сразу же обнаружили внутри отсек для установки 2,5-дюймового HDD или SSD-накопителя. Согласно спецификации, поддерживаются устройства толщиной 7,0 и 9,5 мм.

GIGABYTE BRIX GB-BXCEH-3205

На материнской плате присутствуют слоты для двух модулей оперативной памяти DDR3L SO-DIMM. Рядом в разъеме PCIe M.2 расположен комбинированный модуль Wi-Fi/Bluetooth. Над ним установлен слот mSATA для миниатюрного SSD-накопителя. Кабель SATA для подключения 2,5-дюймового накопителя закреплен внутри с помощью клейкой ленты, и в случае необходимости может быть полностью отсоединен.

GIGABYTE BRIX GB-BXCEH-3205

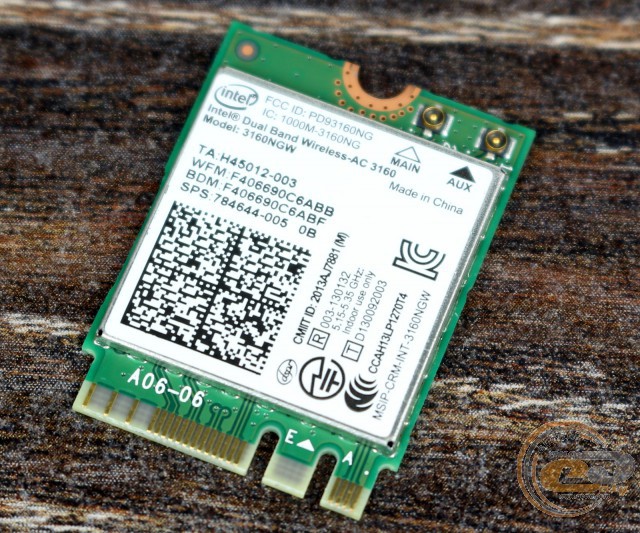

Используемый беспроводной модуль Intel 3160NGW обеспечивает поддержку сетей стандартов 802.11a/b/g/n/ac и Bluetooth 4.0. Он может работать в двух частотных диапазонах (2,4 и 5 ГГц).

GIGABYTE BRIX GB-BXCEH-3205

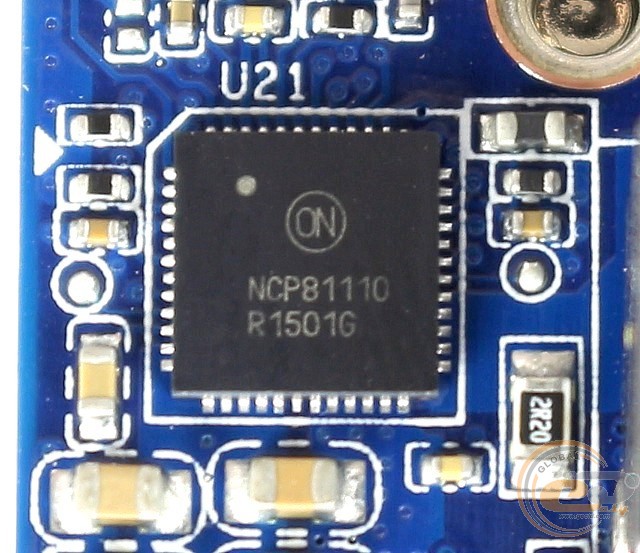

В качестве контроллера питания процессора используется микросхема ON Semiconductor NCP81110.

GIGABYTE BRIX GB-BXCEH-3205

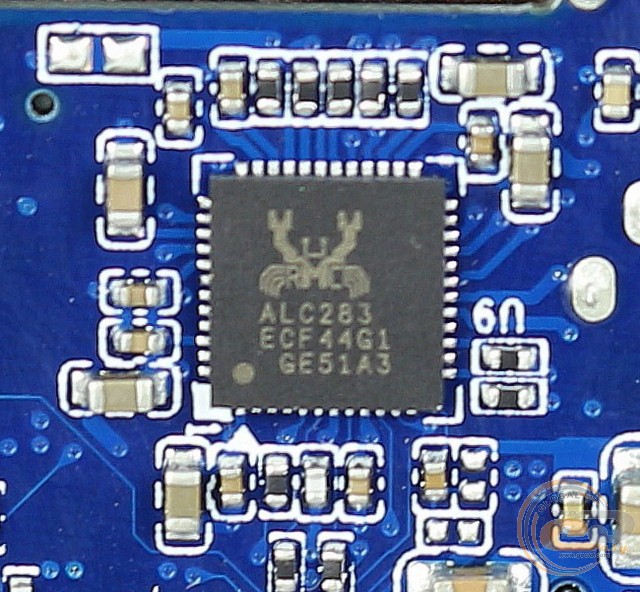

Звуковая подсистема мини-компьютера GIGABYTE BRIX GB-BXCEH-3205 основана на аудиокодеке Realtek ALC283. Он обеспечивает вывод стереозвука или подключение микрофона в совмещенный аудиоразъем.

GIGABYTE BRIX GB-BXCEH-3205

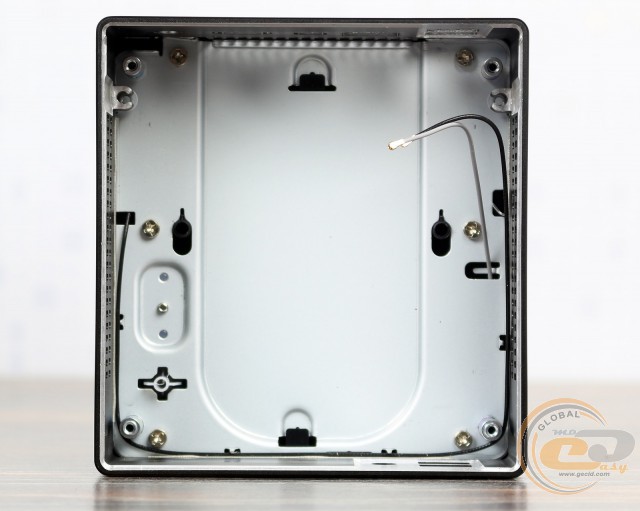

На дне корпуса, под материнской платой, расположена антенна модуля Wi-Fi. Это нужно учитывать при размещении неттопа на рабочем столе, особенно если рядом находится источник радиопомех.

BIOS

Материнская плата оборудована предзагрузчиком BIOS Aptio от компании American Megatrends Inc. Он характеризуется классическим интерфейсом и поддержкой управления с помощью мыши.

GIGABYTE BRIX GB-BXCEH-3205

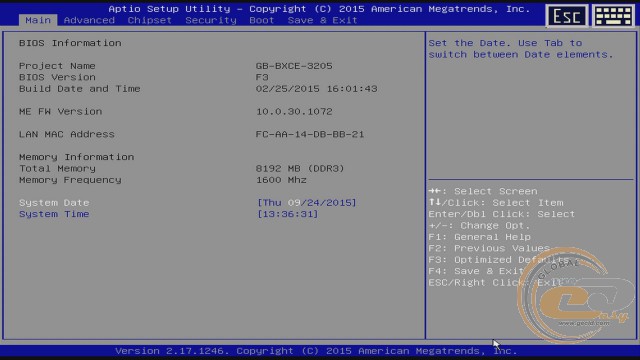

BIOS разделен на вкладки, каждая из которых обладает своим набором функций. Первый раздел «Main» позволяет настроить дату и время, а также узнать общий объем установленной оперативной памяти и частоту ее работы.

GIGABYTE BRIX GB-BXCEH-3205

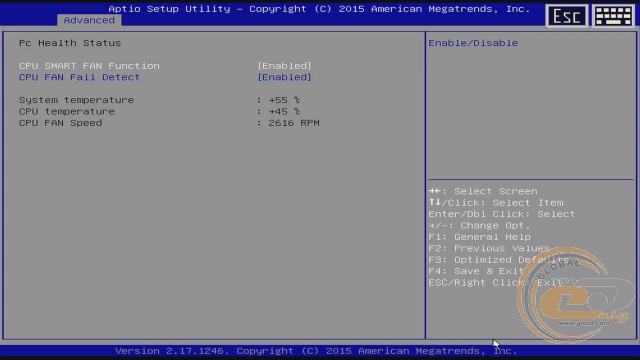

Вкладка «Advanced» позволяет произвести большинство настроек, которые отвечают за работу процессора, оперативной памяти и системы охлаждения. Например, здесь можно активировать режим работы кулера, при котором он будет изменять скорость вращения в зависимости от температуры процессора.

GIGABYTE BRIX GB-BXCEH-3205

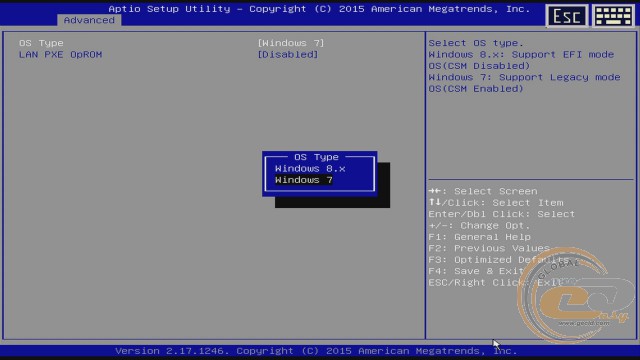

Дополнительно присутствует пункт для активации режима совместимости с операционной системой Microsoft Windows 7, что позволит произвести ее установку.

GIGABYTE BRIX GB-BXCEH-3205

GIGABYTE BRIX GB-BXCEH-3205

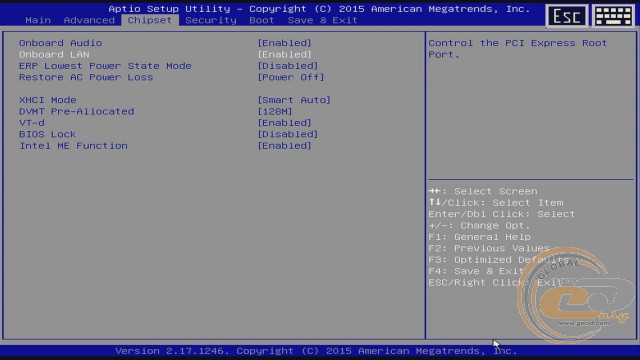

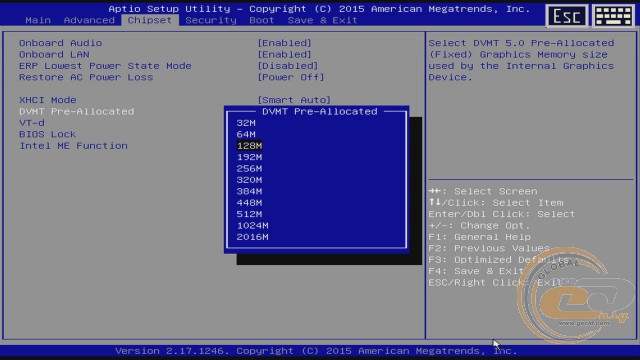

Раздел «Chipset» предоставит возможность деактивировать контроллер сетевой и звуковой подсистемы, а также задать объем видеопамяти.

GIGABYTE BRIX GB-BXCEH-3205

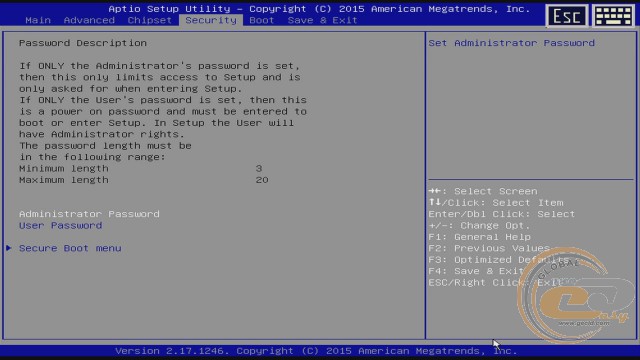

Вкладка «Security» позволит установить пароль, который будет запрашиваться при запуске компьютера или при входе в меню BIOS.

GIGABYTE BRIX GB-BXCEH-3205

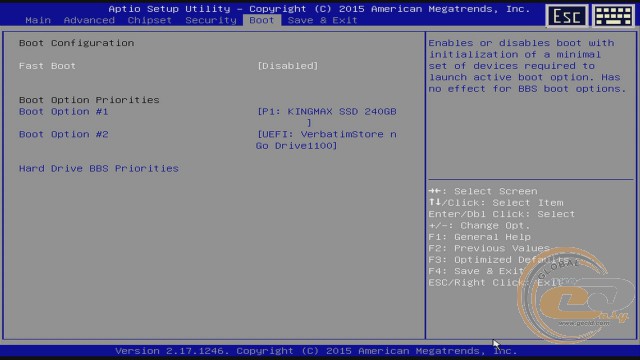

Раздел «Boot» даст возможность установить приоритет загрузки системы и активировать режим быстрой загрузки.
