Стильная Wi-Fi точка доступа Linksys WAP4400N для PoE решений

Wi-Fi технологии все больше покоряют своей простотой реализации и практичностью использования. Удешевление самого оборудования, плюс легкость и не требовательность к дополнительным вложениям при его установке, вот основные двигатели популярности. Именно все вышеперечисленное и ведет к увеличивающемуся спросу на беспроводные решения в домашних сетях. Отметим, что при личном использовании требования к уровню защиты и безопасности не столь критичны, другое дело – работа в рамках корпоративных сетей. В малых офисах и на больших предприятиях Wi-Fi реализации для беспроводных каналов связи не столь популярны. Такое положение вещей, в большей степени, связанно с недоверием к их безопасности и защищенности, утвердившемся за годы эксплуатации. Современные реализации способов шифрования и контроля доступа вполне опровергают эти стереотипы. Не будем углубляться в частности, но подходов и концепций защиты действительно хватает. В нашем сегодняшнем обзоре мы и хотим обратить внимание покупателей на сугубо корпоративное решение, обладающее массой узконаправленных аппаратных и программных средств, повышающих универсальность, удобство и защищенность беспроводной сети, построенной на данном оборудовании. Не только практичностью отличается наш обозреваемый продукт, но качественным, хотя и консервативным, а главное продуманным дизайном. Модель WAP4400N от компании Linksys не может похвастаться компактностью, по сравнению с большинством своих собратьев такого функционала, но в этом и нет сильной необходимости при использовании в нише корпоративных решений. Постараемся максимально подробно донести до читателя все нюансы и возможности такой реализации.

Linksys WAP4400N

Группа дизайнеров качественно постаралась над внешним видом и практичностью данной модели. Конечно, наличие внешних антенн для некоторых может создать отрицательное впечатление о дизайне, но это явно положительно сказывается на работе беспроводной части этой точки доступа. Три всенаправленные внешние антенны – это действительно правильный подход к реализации качественного беспроводного оборудования на основе IEEE 802.11n стандарта.

Технические характеристики

Производитель

Linksys

Модель

WAP4400N

LAN

Количество портов

1

Auto MDI/MDI-X

-

Ручное блокирование интерфейсов

нет

Дополнительные разъемы расширений

USB 2.0

нет

WLAN

Антена

Количество

3

Тип

Omni-Directional 2 dBi

Возможность замены антенны/тип коннектора

нет

Принудительное задание номера рабочей антенны



Поддерживаемые стандарты и скорости

IEEE 802.11b

CCK (11 Мбит/с, 5.5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)

IEEE 802.11g

OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбит/с

IEEE 802.11n draft 1.0

OFDM @ до 300 Мбит/с

IEEE 802.11a

нет

IEEE 802.3

нет

IEEE 802.3u

нет

IEEE 802.3x

нет

Регион/Кол-во каналов

11 North America,
13 Most of Europe
ETSI and Japan

Расширения протокола

да, 802.11n MIMO (Multiple Input, Multiple Output)

Возможность ручного задания скорости

да

Выходная мощность, дБм

(максимальная?)

19

IEEE 802.11b @11Mbit/s

16-19

IEEE 802.11g @54Mbit/s

13-16

IEEE 802.11n @ 270 Мбит/с

13-16

Чувствительность приемника, дБм

(максимальная?)

88

IEEE 802.11b @ 11 Мбит/с

88

IEEE 802.11g @ 54 Мбит/с

73

IEEE 802.11n @ 270 Мбит/с

69

Работа с другой AP

Поддержка WDS (мост)

нет

Поддержка AP

да

Поддержка WDS + AP

нет

Возможность работы в режиме клиента

нет

Wireless repeater (повторитель)

нет

Безопасность

Блокировка широковещательного SSID

да

Привязка к MAC адресам

да

WEP

да, до 128 бит

WPA-Personal

да

WPA2-Personal

да

WPA-Auto-Personal

да

WPA-Enterprise

да

WPA2-Enterprise

да

802.1x (через Radius)

нет

Возможности прошивки

Администрирование

Задание пароля на пользователя admin

да

Возможность изменения Login

да

Управление через WAN по заданному IP&port для SNMP

да

WEB-интерфейс

да

WEB-интерфейс через SSL

да

Собственная утилита

нет

Telnet

нет

SSH

нет

COM-порт

нет

SNMP

да

Возможность сохранения и загрузки конфигурации

да

Встроенный DHCP сервер

нет

Статический DHCP по MAC

нет

Поддержка UPnP

нет

Часы

Синхронизация часов

да (NTP, Time, Daytime)

Задание времени вручную

да

Утилиты

ICMP ping

нет

Traceroute

нет

Resolving

нет

Ведение лога

Логирование исполнения правил файрвола

нет

Логирование Wireless

нет

Логирование DHCP Leases

нет

Логирование Port Forwarding

нет

Логирование System Log

да

Хранение внутри устройства

да

Хранение на внешнем Syslog сервере

нет

Отправка на email

да

Питание

Тип БП

внешний, 12 VDC, 1 A

Поддержка 802.1af (PoE)

да

Дополнительная информация

Подключение внешнего USB HDD, Flash

нет

Подключение WEB камеры (видеонаблюдение)

нет

Подключение USB принтера

нет

Версия прошивки

1.2.8-ETSI

Размеры, мм.

198 x 131 x 198

Вес, г.

38

Сайт производителя

http://www-ru.linksys.com/

После долгого анализа заявленных возможностей на сайте производителя и поиска этих реализаций в WEB интерфейсе данной модели, мы привели полную таблицу спецификаций и возможностей Linksys WAP4400N. Обратим внимание нашего читателя на поддержку здесь стандарта 802.1af (PoE), позволяющего обеспечить питание данной точки доступа по сетевому кабелю пятой категории.

Упаковка

Linksys WAP4400N

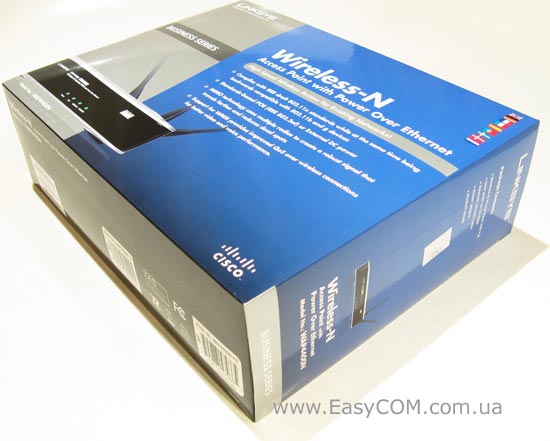

Верхняя упаковка изготовлена из глянцевой картонной бумаги с ярким контрастным рисунком в сине-серых тонах. Внутренняя часть выполнена из плотного гофрированного картона белого цвета, с конструктивно расположенными ячейками под различные элементы поставки.

Linksys WAP4400N

Лицевая сторона на своей синей части в верхнем правом углу имеет перечисление поддерживаемых программным обеспечением языков интерфейса (в виде флагов различных стран). Серая цветовая гамма выделяет для потребителя главные особенности данного продукта: поддержка беспроводного канала связи Wi-Fi стандарта IEEE 802.11n и участие в создании данной модели компании Cisco Systems. Здесь же белыми надписями подчеркнута возможность использования стандарта 802.1af (PoE), технологии MIMO (Multiple Input, Multiple Output) и правил приоритетности трафика QoS для передачи мультимедиа потоков.

Linksys WAP4400N

С обратной стороны производитель поместил схему, описывающую необходимость данного решения. Посредине находится сжатое описание основных особенностей этого продукта на восьми языках. Подчеркнута поддержка N спецификации Wi-Fi и позиционирование данной аппаратуры как Access Point with Power Over Ethernet.

Комплектация

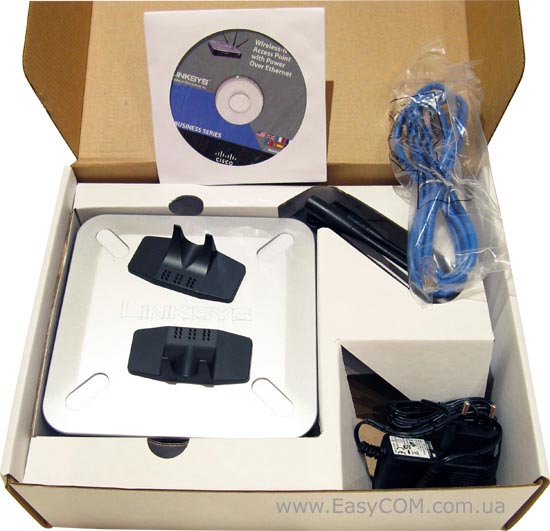

Комплектация модели Linksys WAP4400N вполне достаточна для первого простого старта. Присутствует все, что необходимо для подключения рабочих мест через беспроводную сеть, плюс соединения данной точки доступа с каналом Ethernet локальной сети.

Linksys WAP4400N

В комплекте присутствуют:

  • Точка доступа WAP4400N;
  • Ножки для установки точки доступа в вертикальной плоскости.
  • CD-диск с документацией;
  • Патчкорд для подключения к Fast Ethernet сети потребителя.
  • Блок питания от внешней сети.

Не самый обширный набор, но наблюдается минимальная скромность корпоративных решений. Ведь они предназначены для настройки специалистом.

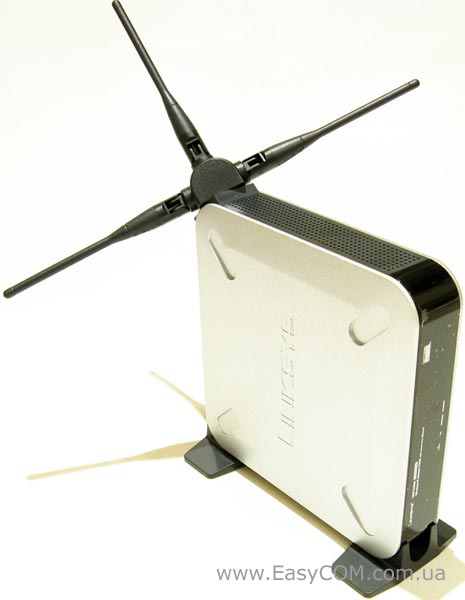

Точка доступа WAP4400N

Linksys WAP4400N

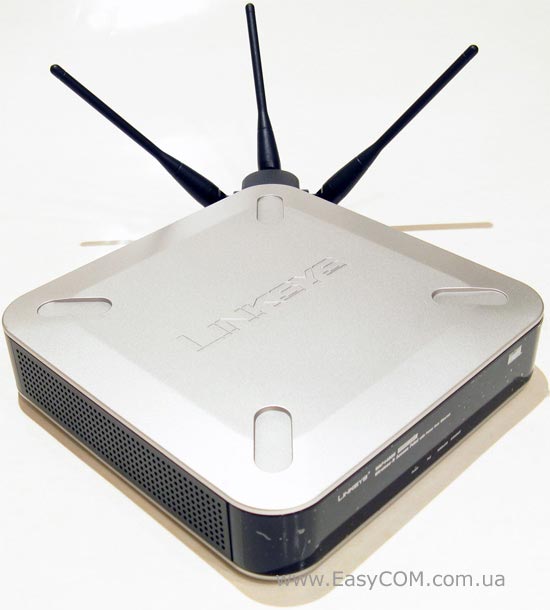

Модель WAP4400N имеет качественный и функциональный дизайн, с определенной долей индивидуальности.

Матово-серебристые верхняя и нижняя поверхности будут очень стойки к царапинам и загрязнениям. Боковые стороны, кроме передней части, тоже выполнены из матово черного пластика. Не самым практичным решением, но вполне оправданным по качеству предоставления информации о работе данной точки доступа, стала передняя панель. Ее глянцевая поверхность выполнена из полупрозрачного черного пластика с нанесением на обратной стороне белых подписей индикации и прозрачными местами для светодиодов активности различных режимов работы. Здесь сразу же заметны любые прикосновения, и даже мельчайшие царапины. Надпись «Linksys», а также на много меньшего размера «Cisco» должны дать покупателю уверенность в качестве приобретаемой им продукции.

Linksys WAP4400N

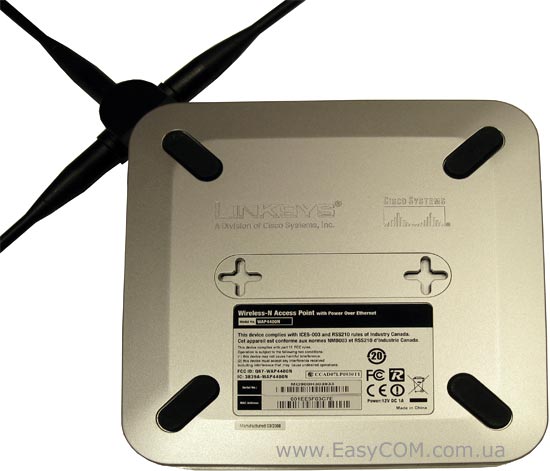

Обратная сторона не получила от разработчиков вентиляционных отверстий, но будем надеяться это не повлияет на качество охлаждения точки доступа. В углах находятся неплохие резиновые ножки, обеспечивающие стойкость данного решения на гладкой поверхности. Есть здесь и два четырехсторонних отверстия крепления на вертикальной плоскости. Вполне закономерно нахождение здесь большой наклейки с основными элементами серии: штрих кодом продукта и логотипами сертификаций поддерживаемых международных стандартов.

Linksys WAP4400N

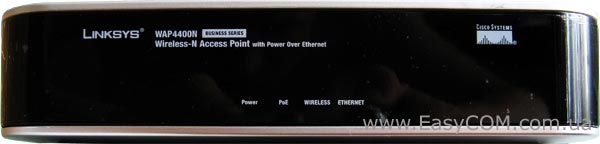

В передней части точки доступа находятся четыре индикатора с соответствующими надписями. Первый сигнализирует о наличии питания, второй о подаче питания по протоколу 802.1af (PoE) через сетевой кабель, третий показывает активность Wi-Fi сегмента сети, а четвертый активность Ethernet порта LAN-сегмента данной точки доступа. Здесь нет уже привычной для решений от компании Linksys кнопки быстрой настройки беспроводной сети, но для профессиональных решений такая функция скорее лишняя, чем нужная. Для максимальной защищенности беспроводного канала настройка в автоматическом режиме просто не приемлема.

Linksys WAP4400N

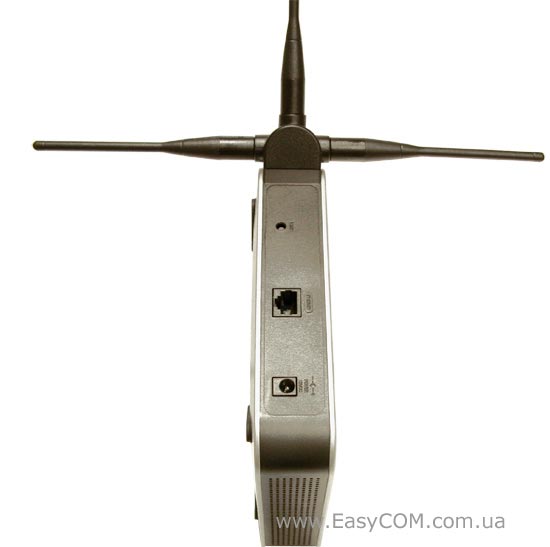

Рассматривая тыльную сторону точки доступа, в первую очередь видим гнездо подключения блока питания, за ним следует разъем подключения к сети Fast Ethernet LAN сегмента внутренней сети и кнопка сброса Reset.

Linksys WAP4400N

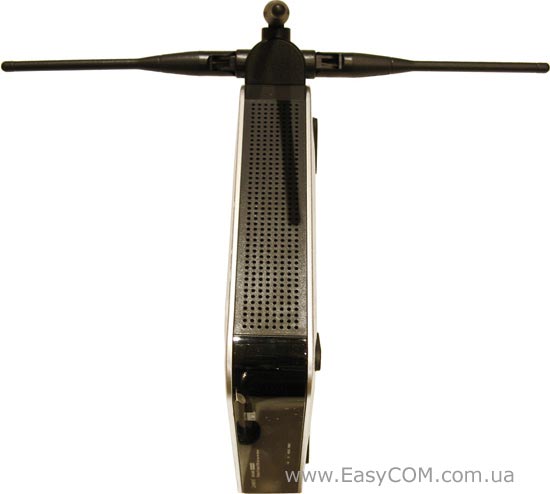

Обе боковые стороны испещрены небольшими отверстиями для вентиляции, а на одном углу точки доступа установлен поворачивающийся на 180 градусов блок из трех антенн.

В общем, стоит отметить функциональность, стиль и качество внешнего исполнения, скрывающего дюжую производительность и легкость использования данного решения.

Web-интерфейс, присутствующий в данном устройстве для его настройки и управления, вполне дружелюбен, его даже можно назвать очень функциональным для заявленных возможностей обычной точки доступа.

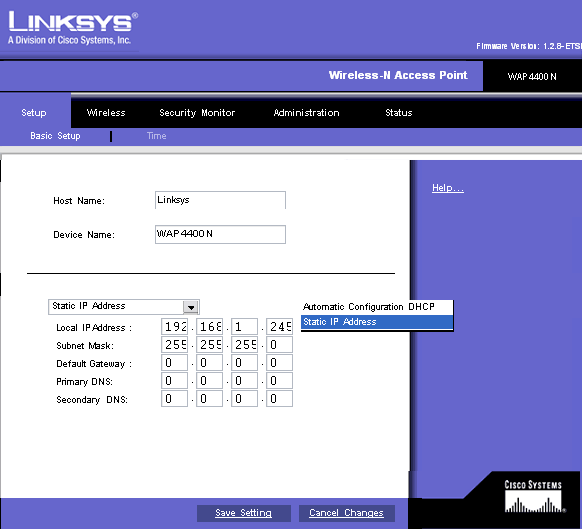

Первая страничка позволяет настроить рабочий режим LAN-интерфейса. Способ получения IP адреса локальной сети: динамически по DHCP серверу или задать в ручном режиме. Можно задать имя устройства и его DNS идентификатор.

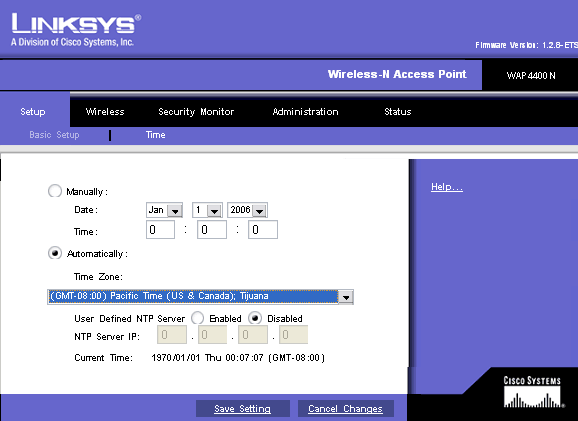

Закладка, позволяющая задать временную зону вашего расположения, настроить время в ручную или через синхронизацию с внешним сервером времени.

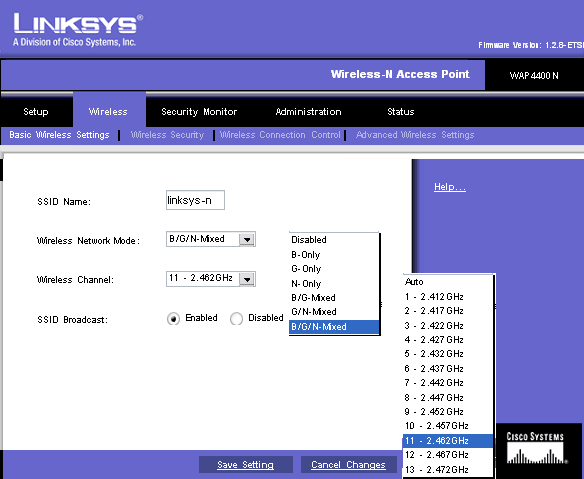

В пункте меню Wireless можно воспользоваться режимом ручной настройки, выбрав стандарт Wi-Fi точки доступа и задать имя беспроводного соединения, которое будет фигурировать при подключении клиентов. Можно выбрать номер канала точки доступа и отключить приглашение входа SSID в данную сеть (сеть и ее настройки не будут видны при поиске Wi-Fi сетей стандартными утилитами).

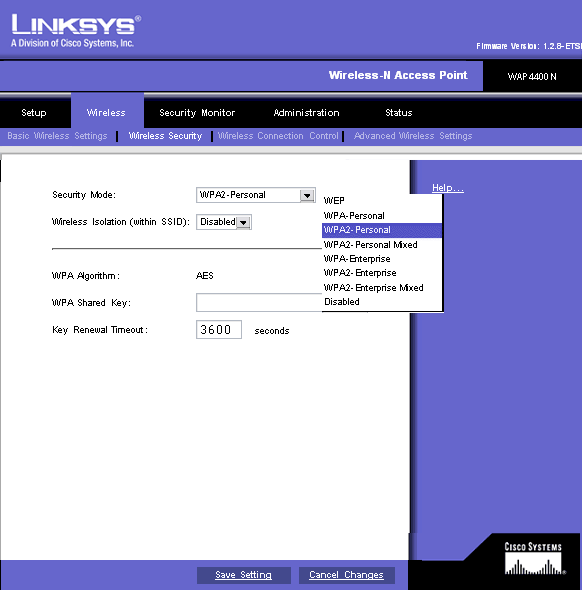

Здесь в ручном режиме можно выбрать метод авторизации при подключении, а так же, исходя из выбранного способа авторизации, можно задать и алгоритм шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в таблице спецификаций, которая приведена выше.

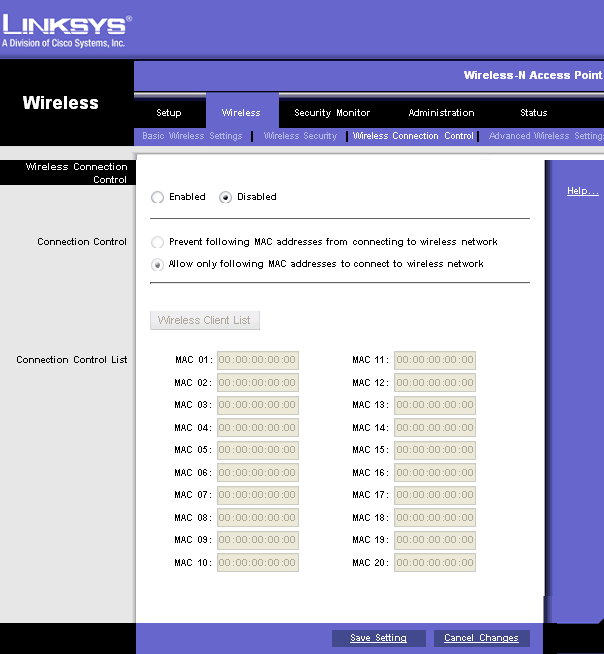

Можно включить и выбрать один из двух режимов фильтрации MAC-адреса подключающихся клиентов к беспроводной сети и отредактировать лист MAC-адресов. Всего 50 позиций.

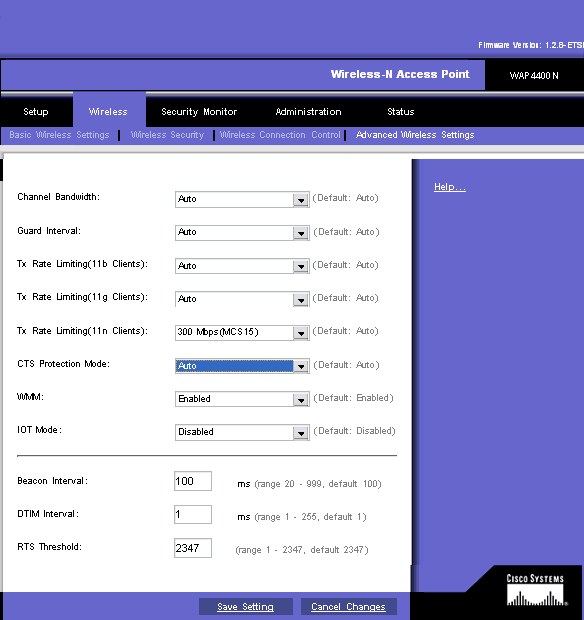

Все дополнительные параметры беспроводной сети разместились на закладке Advanced Wireless Setings. Здесь есть возможность ручного задания скорости работы для всех беспроводных режимов поддерживаемых данной точкой доступа, включения дополнительных расширений спецификации, отключения/включения беспроводного канала и т.д. и т.п.

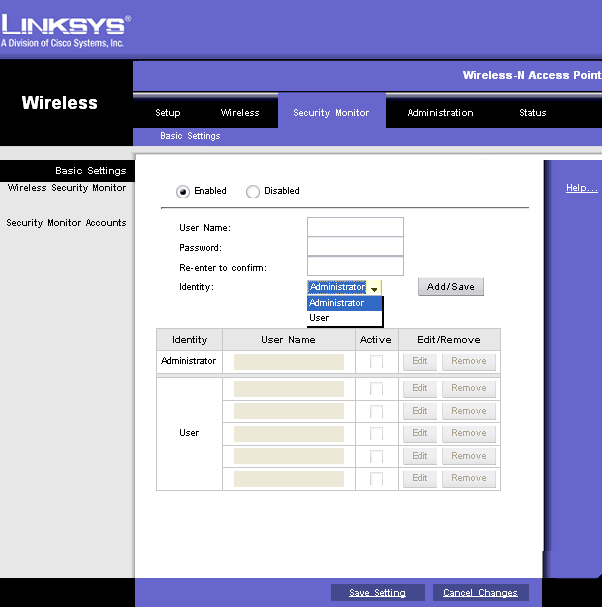

Security Monitor позволит добавить, задать и поменять логин или пароль одного администратора и пяти пользователей с ограниченными правами просмотра статусов и журналов работы.

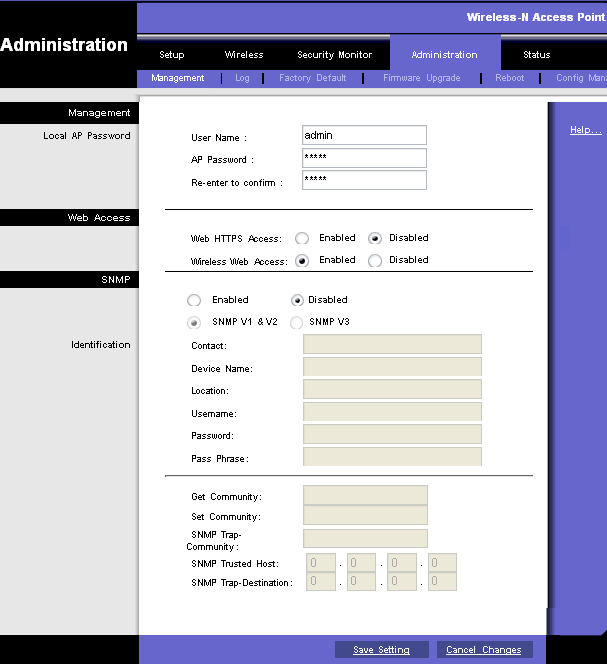

Данная закладка меню позволяет в своей верхней части задать имя и пароль для входа в WEB-интерфейс. А так же здесь можно включить и настроить доступ на управление из внешней сети по протоколам HTTP и HTTPS. Полностью настроить режимы работы SNMP V1, V2, V3 c указанием порта доступа и IP адреса, с которого будет разрешено подключение на управление по данному протоколу.

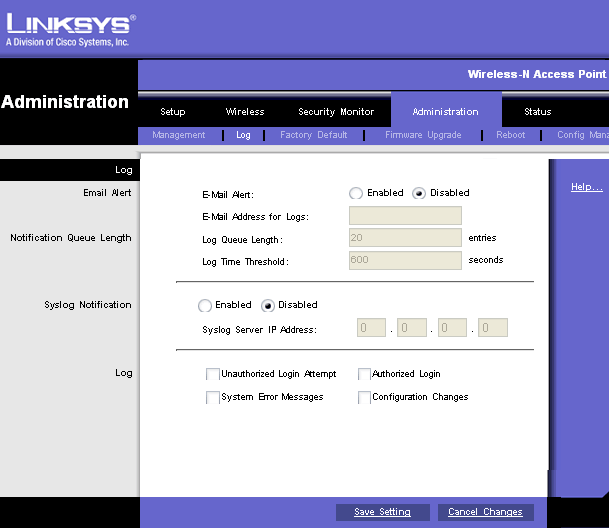

Закладка LOG обеспечивает довольно большое разнообразие настроек ведения журнала с распределением по узким направлениям учета статистики. Можно хранить журналы на сервере или отсылать их на почтовый адрес.

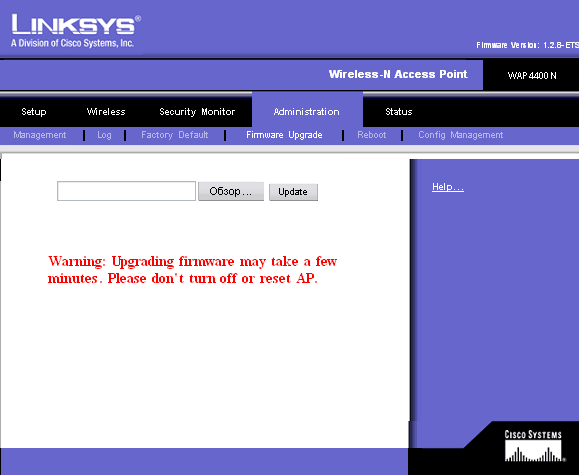

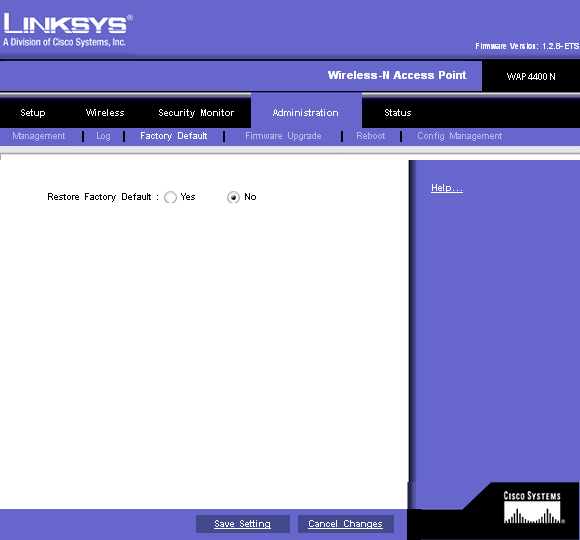

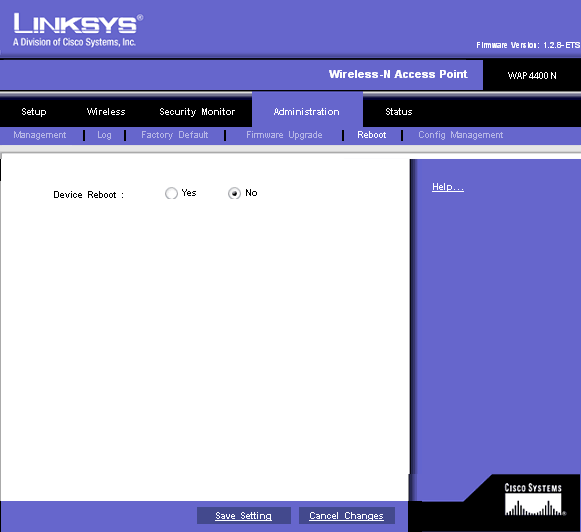

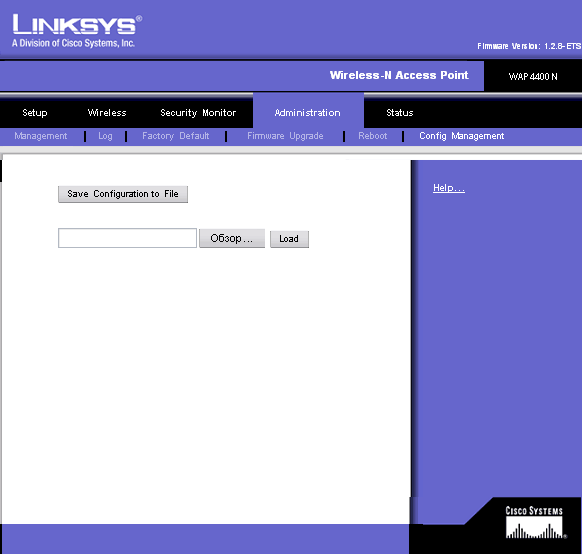

На последующих закладках можно восстановить заводские настройки, обновить прошивку, перезагрузить точку доступа и сохранить или загрузить настройки конфигурации WEB интерфейса.

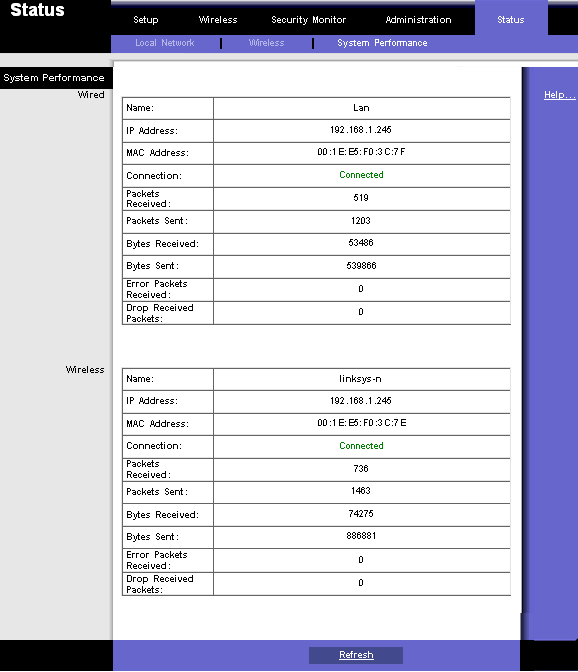

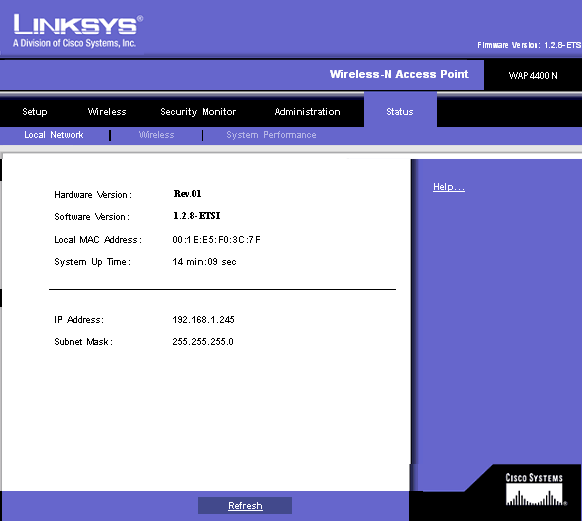

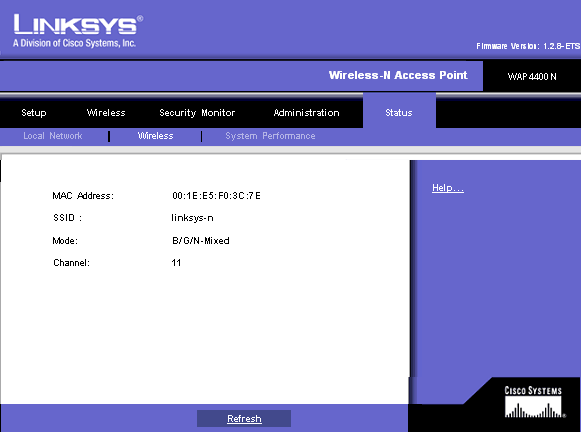

Небольшой сервер статистики, показывающий как сконфигурированы отдельные элементы точки доступа в данный момент, фиксирует настройки LAN-интерфейса и настройки сегмента Wi-Fi.

Подводя итоги возможностям внутреннего WEB-интерфейса, можно отметить наличие гибкой системы доступа и просмотра настроек. Суммируя, можно говорить о достаточном оснащении прошивки как для позиционирования данного устройства в рамках точки доступа с узкой корпоративной направленностью, но достаточно функциональной по своим возможностям.

Тестирование

Тестирование любого беспроводного оборудования индивидуально для каждого конкретного случая среды прохождения радиосигнала, однако мы всё же постарались протестировать работу адаптера в стандартной панельной железобетонной высотке. Но сразу стоит оговориться о неполной адекватности и повторяемости результатов таких тестов между несколькими этажами. Тестируемые каналы связи используют беспроводные стандарты IEEE 802.11, а все радиоканалы очень чувствительны к радиопомехам практически любого бытового или цифрового оборудования. Следовательно, стоит принимать во внимание работу мобильных аппаратов, микроволновых печей и других электроприборов, создающих радиопомехи. Еще на качество связи между этажами могут влиять экраны, такие, как часто используемые утеплители полов на фольговой основе.

Тестированию будет так же подвержено качество передаваемого сигнала в максимально благоприятных условиях для Wi-Fi сегмента. Опыты проводились на удалении не более двух метров между точками. Для большей достоверности результатов в тестах использовались два сетевых адаптера Linksys WUSB300N и D-Link DWA-645.

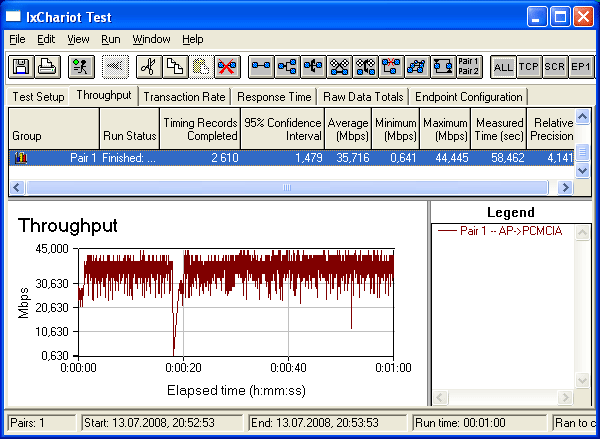

В ниже приведенной таблице мы последовательно протестировали работоспособность на скорости соединения 300 Мбит/с при прямой видимости на расстоянии два метра без шифрования канала, с шифрованием канала WPA2, и работоспособность через два этажа панельной многоэтажки без шифрования канала.

Работа точки доступа в Wi-Fi сегменте c клиентами от разных производителей Linksys WUSB300N и D-Link DWA-645.

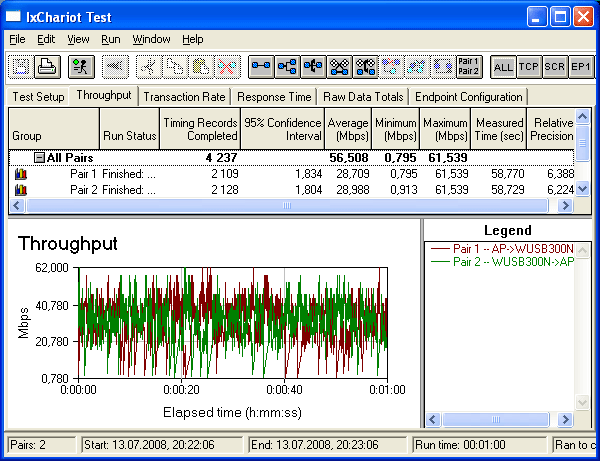

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с с прямой видимостью на расстоянии два метра без шифрования канала.

Linksys WUSB300N

В обоих направлениях.

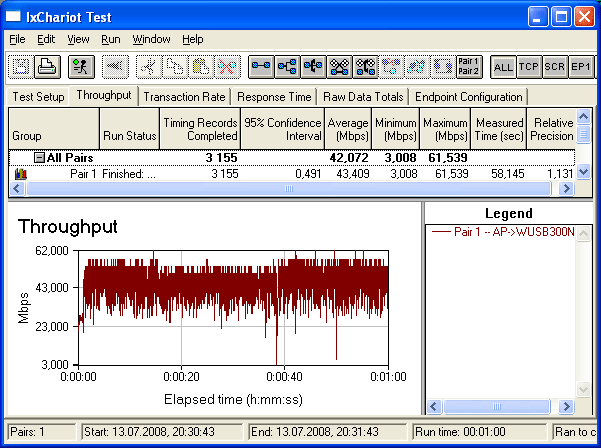

Поток данных от точки доступа к клиенту.

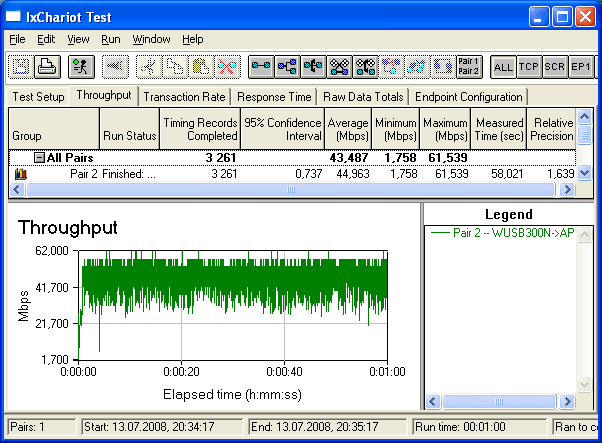

Поток данных от клиента к точке доступа.

D-Link DWA-645

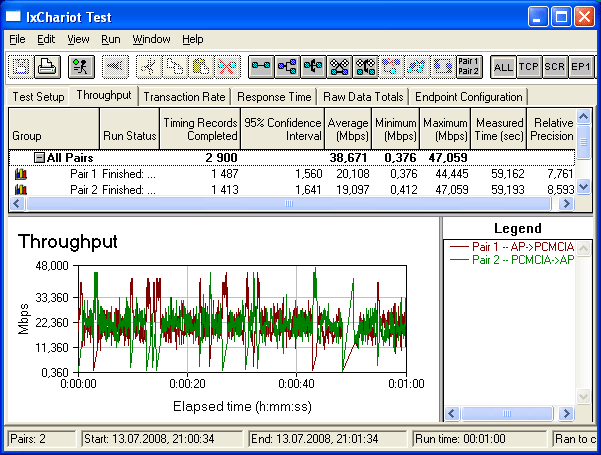

В обоих направлениях.

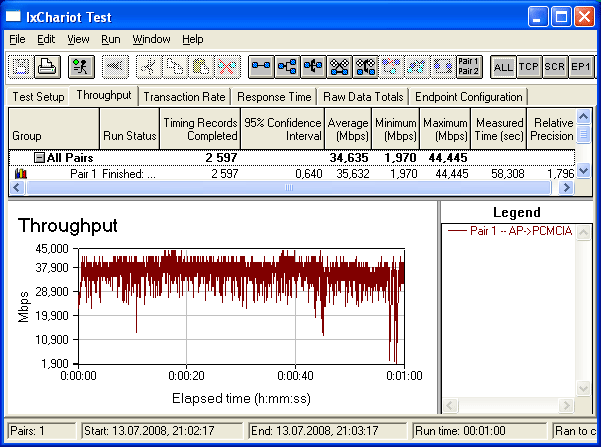

Поток данных от точки доступа к клиенту.

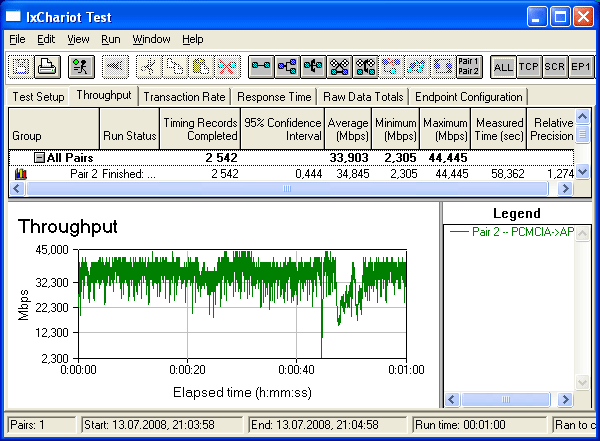

Поток данных от клиента к точке доступа.

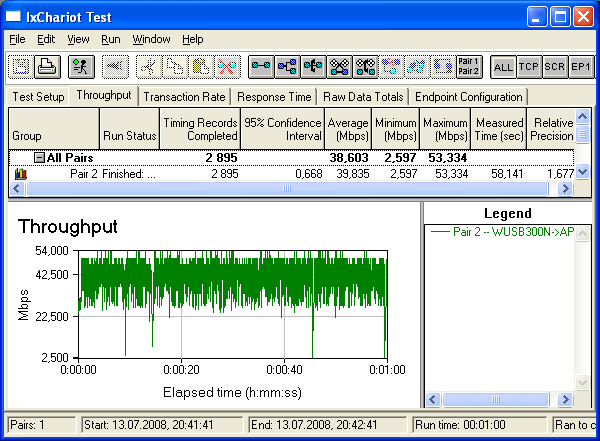

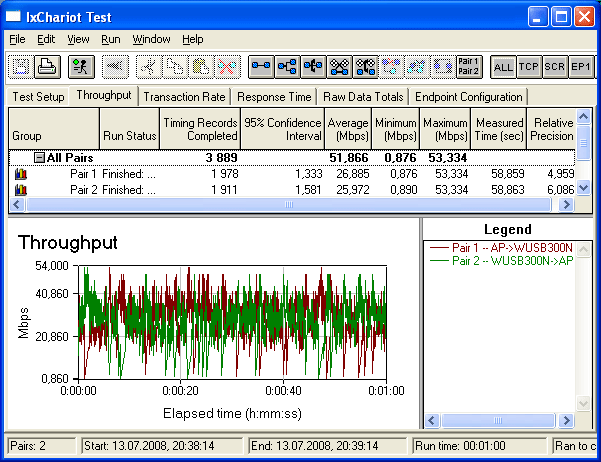

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с при прямой видимости на расстоянии два метра с использованием шифрования WPA2.

Linksys WUSB300N

В обоих направлениях.

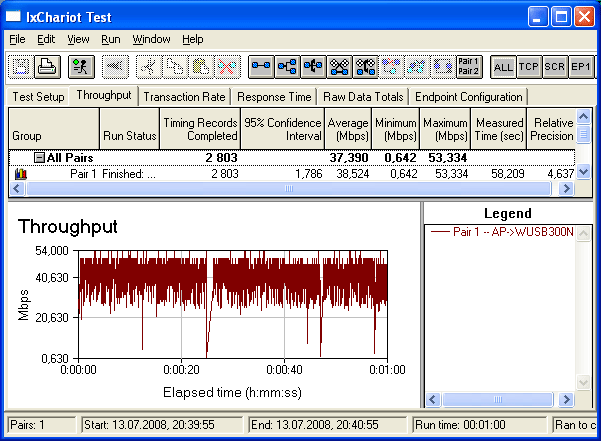

Поток данных от точки доступа к клиенту.

Поток данных от клиента к точке доступа.

D-Link DWA-645

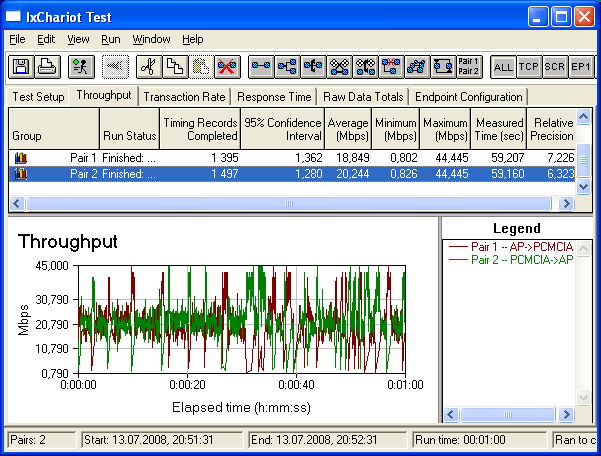

В обоих направлениях.

Поток данных от точки доступа к клиенту.

Поток данных от клиента к точке доступа.

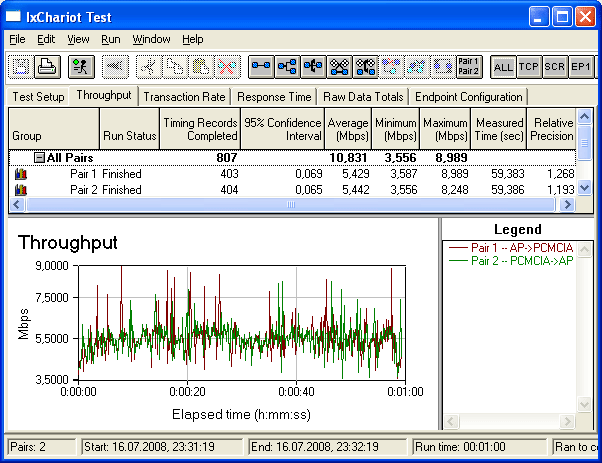

Сравнительное тестирование работоспособности через два этажа панельной многоэтажки без шифрования канала.

Linksys WUSB300N

В обоих направлениях.

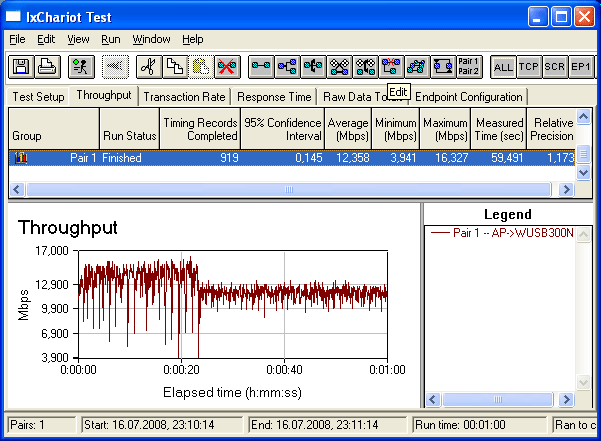

Поток данных от точки доступа к клиенту.

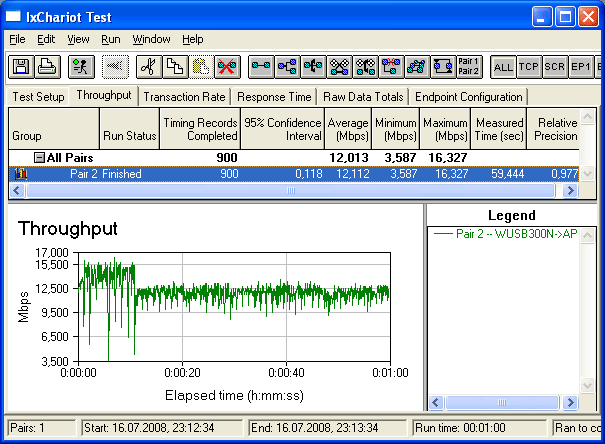

Поток данных от клиента к точке доступа.

D-Link DWA-645

В обоих направлениях.

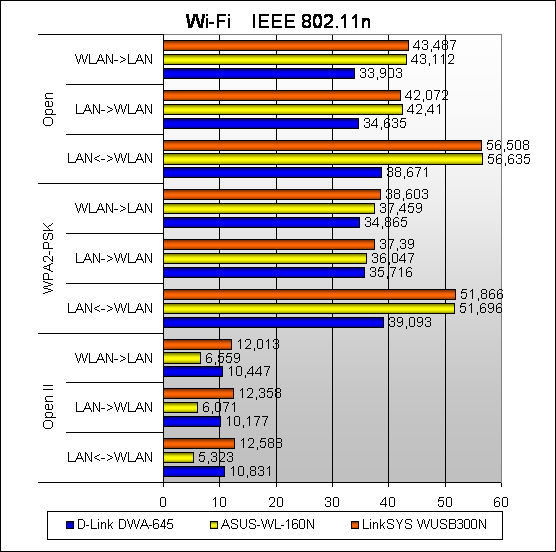

Сравнить реальную среднюю скорость передачи по радиоканалу в различных режимах шифрования и в разных средах прохождения можно по графику.

По результатам тестов можно заключить, что в самых лучших условиях средняя скорость передачи данных по беспроводному каналу составила 56 Мбит/с, при пиковых скачках до 61 Мбит/с. На ряду с максимально возможной скоростью соединения в 300 Мбит/с, это станет не самым лучшим результатом для решения с поддержкой стандарта IEEE 802.11n. Можно отметить довольно серьезное падение скорости при тестировании прохождения сигнала через два этажа железобетонного панельного дома, но даже в таких условия можно вполне комфортно работать с нетребовательными к ширине канала приложениями. Такие результаты вполне адекватные, учитывая направленность данной модели на корпоративный сегмент рынка с возможностью качественного мониторинга работы и распределения прав пользователей. Три внешние антенны сыграли свою достойную роль в обеспечении качественной работы даже в плохих условиях радиопередающей среды. С совместимостью с оборудованием компании D-Link, в частности с PCMCIA адаптером DWA-645, проблем не возникло. Все работало на уровне рекомендованного разработчиком решения Linksy WUSB300N.

Выводы

В первую очередь отметим Linksys WAP4400N за качественный и практичный дизайн корпуса, но не самую большую функциональность, даже как для обычной точки доступа. Хотя здесь есть несколько хороших моментов, но все же они косвенно влияют на общий функционал. Очень хотелось увидеть в WAP4400N режим повторителя радиосигнала и режимы моста, плюс работу в условиях стандартного клиента с возможностью «раздачи» канала связи другим клиентам. Но, увы, или в виду нежелания уменьшать безопасность, добавлением этих режимов, или просто маркетинговый ход, предоставил нам только функции точки доступа с подключением к локальной сети через LAN. Конечно, серьезным аргументом, сильно повлиявшим на цену данной точки доступа и, возможно, обеспечивающим основной критерий выбора при покупке данного устройства, будет возможность получения питания по Ethernet-каналу связи через протокол 802.1af (PoE). Отсутствие автоматической настройки Wi-Fi сегмента не станет ни хорошей, ни плохой чертой данного устройства, ввиду его корпоративной направленности. Профессионал никогда не воспользуется такой функцией, сильно ослабляющей систему защиты, а обычному потребителю незачем покупать оборудование с переплатой за PoE решение. Установка в угоду практичности трех внешних всенаправленных антенн способствует качеству работы данного решения, особенно при неблагоприятных условиях. Отметим, что эта модель обеспечивает достойную, стабильную и продуктивную работу сегмента Wi-Fi. Подытожив наш обзор о точке доступа WAP4400N от компании Linksys, мы можем порекомендовать ее как качественное решение для организации доступа в сети Fast Ethernet посредством подключения по протоколу IEEE 802.11n при использовании в корпоративном сегменте.

Плюсы:

  • Качественный и продуманный дизайн корпуса.
  • Поддержка IEEE 802.11n спецификации и технологии MIMO.
  • Удобный в настройке WEB-интерфейс.
  • Установка трех внешних всенаправленных антенн.
  • Наличие поддержки технологии питания по Ethernet-каналу связи через протокол 802.1af (PoE).

Минусы:

  • Не самая лучшая скорость передачи данных как для IEEE 802.11n.
  • Достаточно ограниченный в настройках WEB-интерфейс.
  • Является не самым дешевым решением в своем классе.
  • Пластик глянцевой лицевой поверхности очень чувствителен к царапинам, которые сразу видны.

Особенности:

  • Каких-либо проблем с нестабильностью работы при тестировании замечено не было.
