Обзор и тестирование системы адаптивной подсветки PaintPack 30 LED

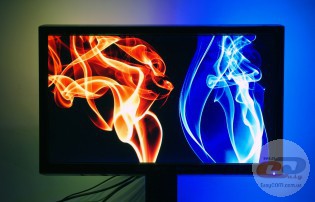

Наверняка многие из вас при выборе нового современного телевизора встречали модели от компании Philips, а именно модификации с технологией Philips Ambilight, которые обладают встроенной LED-подсветкой на тыльной стороне корпуса. Она автоматически подстраивается под изображение на экране ТВ и своим свечением, спроектированным на стену, существенно улучшает восприятие сцен из кинофильмов.

В данном обзоре мы познакомим вас с весьма интересным устройством, которое вполне способно заменить упомянутую выше технологию на вашем компьютерном мониторе, а значит, оно будет сопровождать вас не только при просмотре фильмов и сериалов или во время прослушивания музыки, но и в игровом процессе.

PaintPack 30 LED

Российская компания разработала весьма оригинальный гаджет, под названием PaintPack, который служит для создания адаптивной подсветки и управляется при помощи ПО AmbiBox. Забегая вперед, отметим, что работоспособной новинка будет только после подключения к ПК, а значит, превратить ваш ТВ от другого производителя в аналог Phillips Ambilight без помощи компьютера у вас не получится.

Упаковка и комплектация

PaintPack 30 LED

Устройство поставляется в ярко оформленной картонной коробке, на лицевой стороне которой находится наименование компании-производителя, а также изображение дисплея с установленной фоновой подсветкой.

PaintPack 30 LED

На обратной стороне вы сможете ознакомиться с кратким описанием продукта, а также с режимами его роботы:

  • «Захват экрана» – передает цвета, отображаемые на экране монитора;
  • «Статический фон» – статическая подсветка выбранного пользователем цвета;

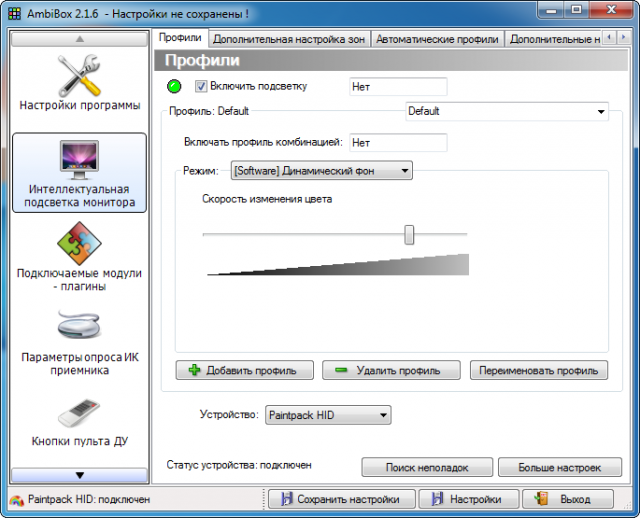

  • «Динамический фон» – динамическая смена цвета фоновой подсветки;

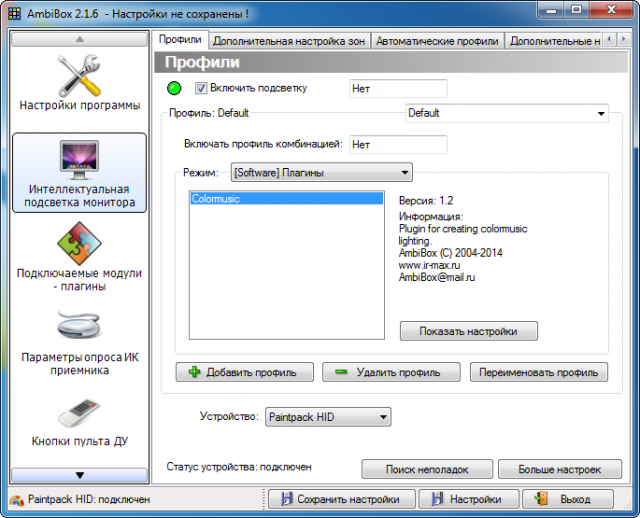

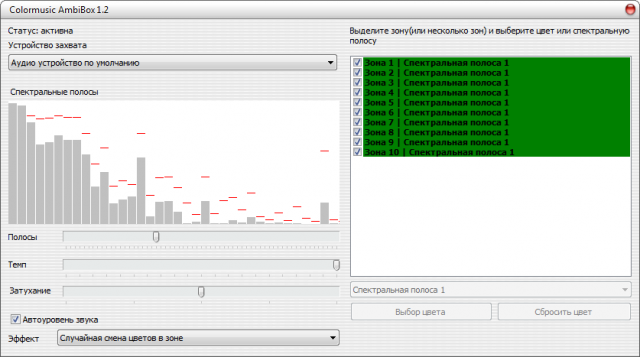

  • «Цветомузыка» – автоматически подстраивает освещение в тон воспроизводимого аудиофайла;
  • «Игровой режим» – подсветка игрового процесса.

Отдельно отметим, что устройство обладает шестимесячной гарантией, а также в данный момент поддерживает исключительно ОС от компании Microsoft. Однако касается это ограничение исключительно официальной прошивки.

PaintPack 30 LED

PaintPack 30 LED

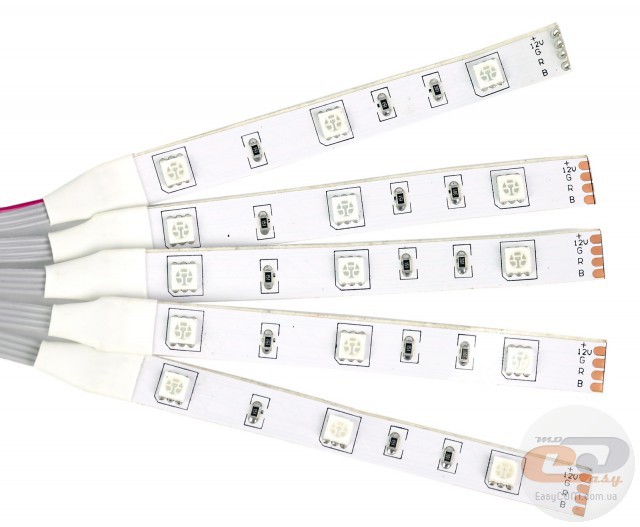

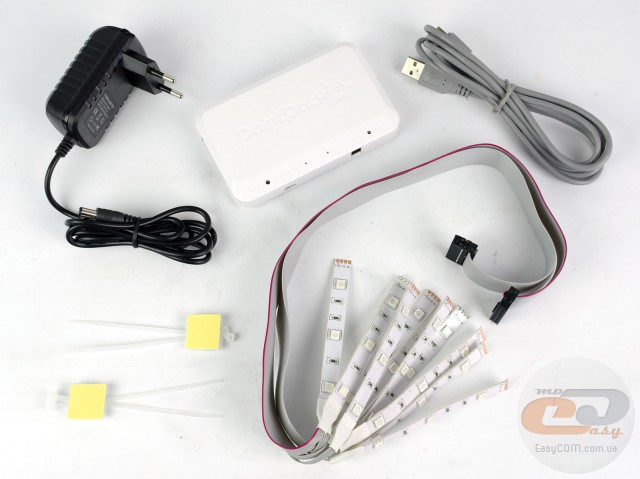

Открыв коробку с устройством, мы обнаружили непосредственно сам блок управления подсветкой, две светодиодные ленты, каждая из которых разделена на пять сегментов, кабель подключения к ПК, блок питания, а также две стяжки для проводов.

Дизайн и особенности

PaintPack 30 LED

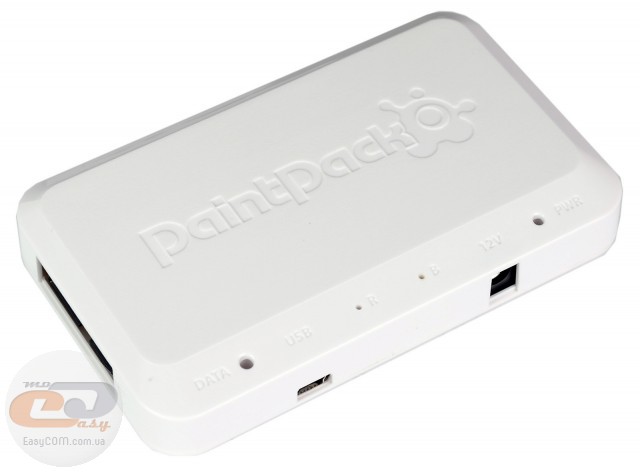

Непосредственно сам контроллер системы адаптивной подсветки PaintPack выполнен в виде небольшой и аккуратной коробки из белого пластика, хотя, по нашему мнению, внешний вид в данном случае не играет особой роли, так как устройство будет установлено на тыльной поверхности монитора, и вы его увидите только в процессе монтажа и первичной настройки.

PaintPack 30 LED

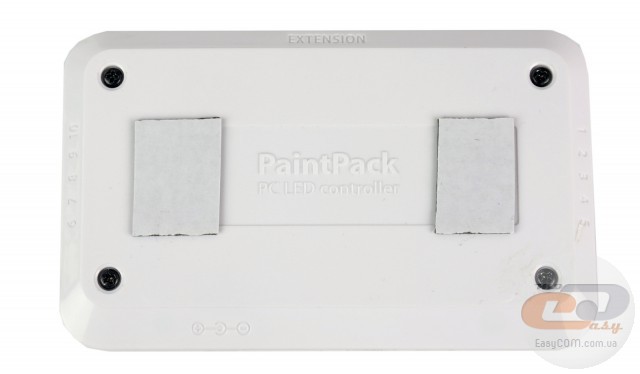

Для его крепления на корпусе монитора или телевизора используется двусторонний скотч, который при наличии плоской поверхности позволит надежно зафиксировать устройство.

PaintPack 30 LED

PaintPack 30 LED

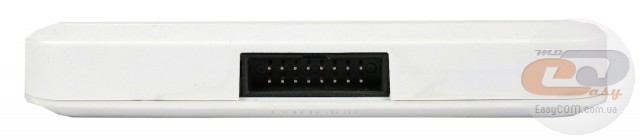

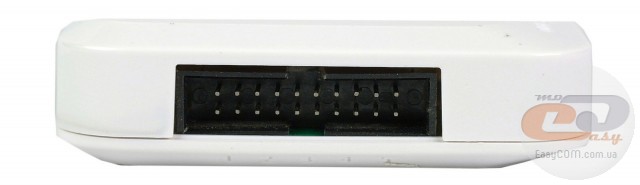

На боковых сторонах контрольного блока находятся два 20-контактных разъема для подключения комплектных светодиодных лент, а также один 16-контактный коннектор для объединения нескольких устройств PaintPack в одну сеть.

PaintPack 30 LED

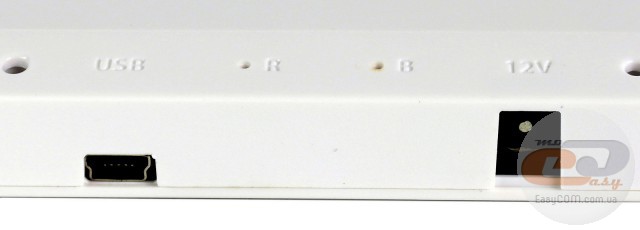

На лицевой стороне находятся разъемы для подключения новинки к ПК при помощи USB-кабеля, а также гнездо для блока питания.

PaintPack 30 LED

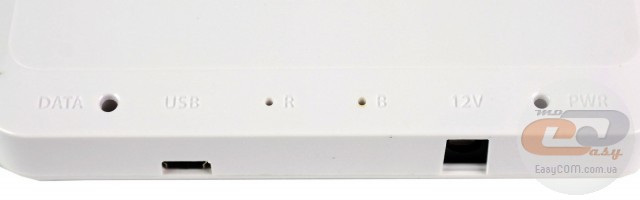

На верхней стороне расположены LED-индикаторы подключения к ПК и подачи питания, а также отверстия для сброса (R) и обновления прошивки (B). Отметим, что при помощи смены прошивки на альтернативную версию вы сможете получить совместимость устройства с Mac OS или Ubuntu (Linux) и ПО Prismatic.

PaintPack 30 LED

Внутри корпуса мы обнаружили небольшую печатную плату с распаянными разъемами для подключения светодиодных лент, кабелей питания и USB, а также с размещенными кнопками для сброса и диагностическими LED-индикаторами.

PaintPack 30 LED

В качестве контроллера выступает микросхема Atmel AT90USB162, которая и управляет работой всей системы подсветки.

Установка и настройка

PaintPack 30 LED

PaintPack 30 LED

В начале производитель настоятельно рекомендует проверить работоспособность новинки, а уже после приступать к окончательному ее монтажу на конечное устройство. На официальном сайте есть страница с пошаговой инструкцией и ссылками на соответствующее ПО. Мы же поделимся собственным опытом.

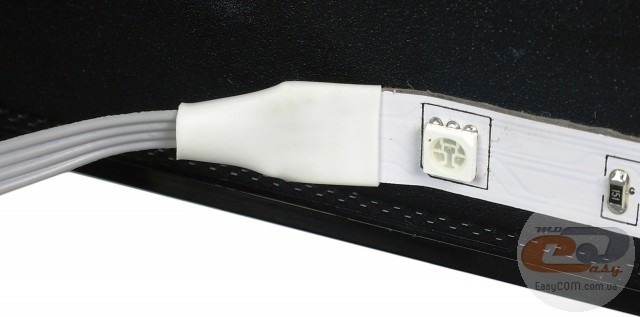

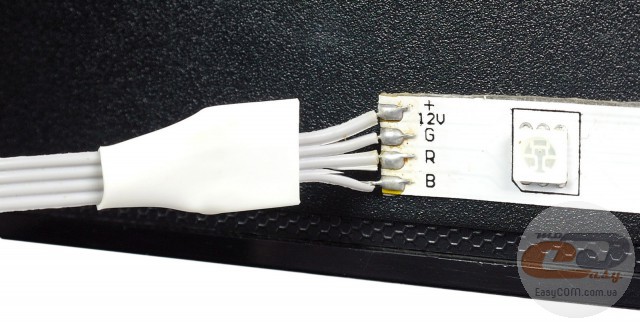

Для установки PaintPack вам необходимо поклеить десять светодиодных лент по краям корпуса монитора. При этом желательно обратить внимание на место пайки проводов к лентам, где они могут легко повредиться, поэтому рекомендуем не забывать надевать резиновые насадки, которые и защитят провода от излома.

PaintPack 30 LED

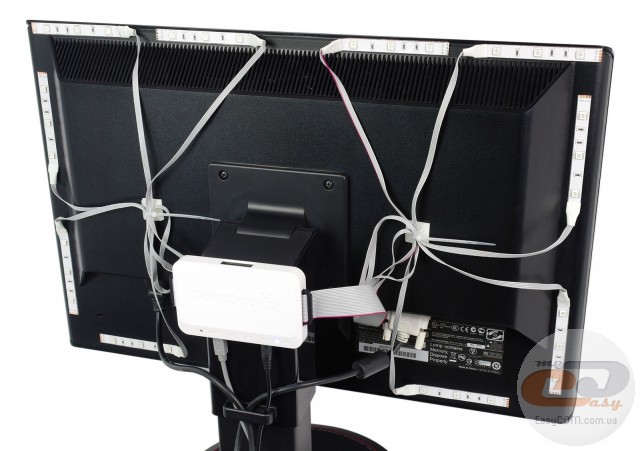

Как видим, при помощи двух комплектных стяжек все кабели можно расположить достаточно аккуратно, и они не вызовут у вас эстетического дискомфорта в процессе повседневной работы за ПК. Отметим, что сам процесс поклейки у нас занял порядка 20 – 30 минут.

PaintPack 30 LED

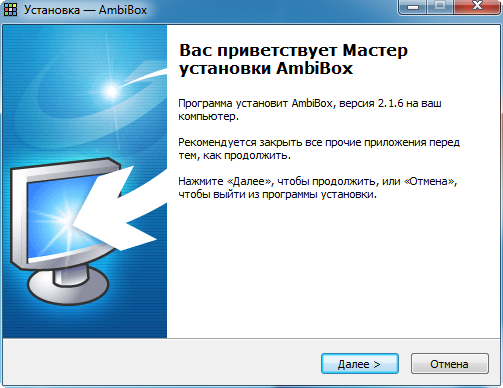

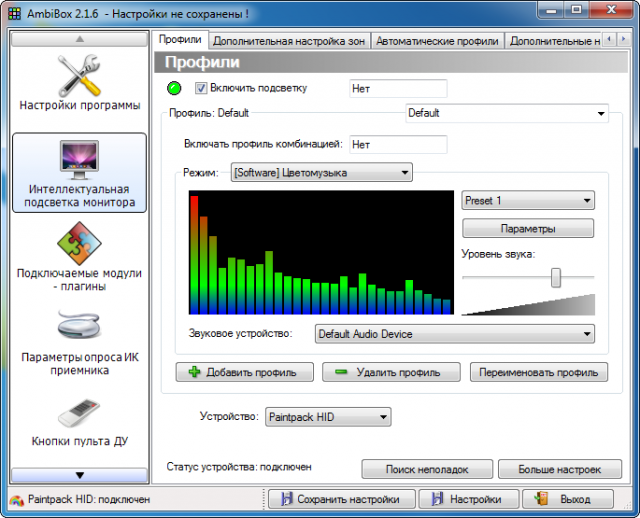

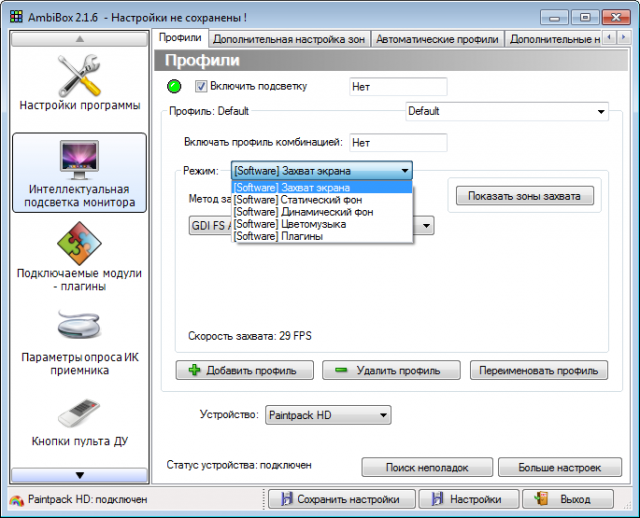

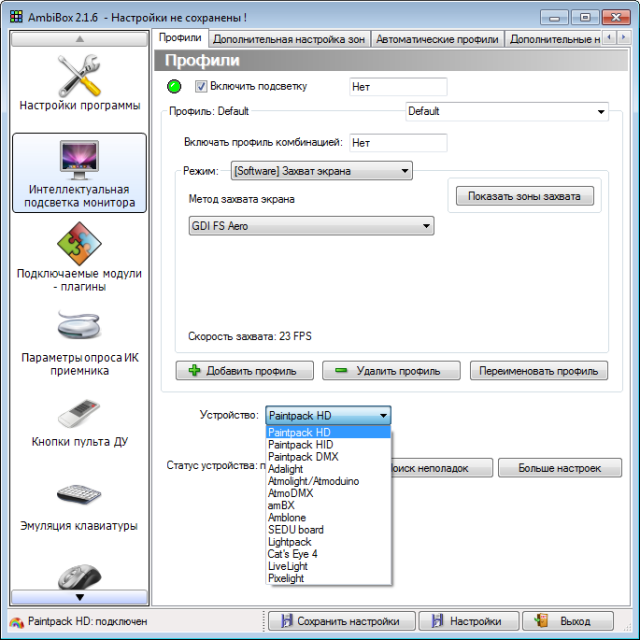

После расположения лент и подключения системы к компьютеру при помощи комплектного USB-кабеля вам необходимо установить мастер настройки AmbiBox, который можно загрузить по следующей ссылке.

PaintPack 30 LED

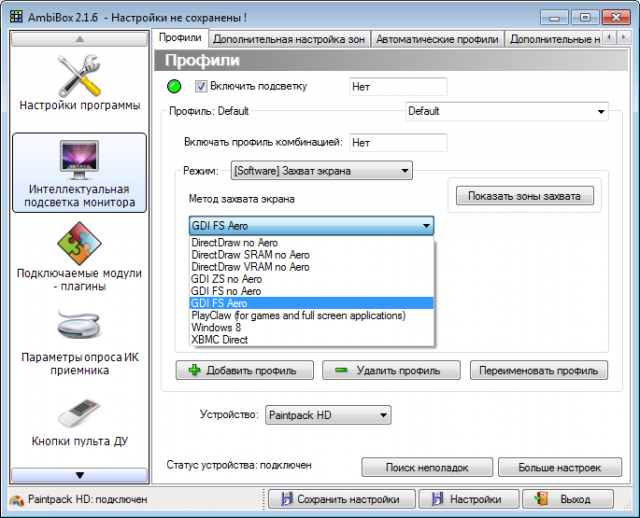

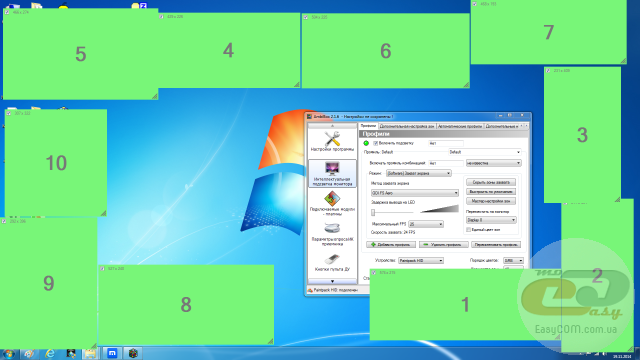

В первую очередь стоит правильно сопоставить зоны захвата цвета с реальным расположением каждой светодиодной ленты. Для этого в ПО есть кнопка «Показать зоны захвата». После ее нажатия появятся зоны, которые можно менять местами, увеличивать, уменьшать и перемещать в любое место на экране. Также можно отключать выборочно каждую из зон для того, чтобы правильно сопоставить их с расположением светодиодных лент.

PaintPack 30 LED

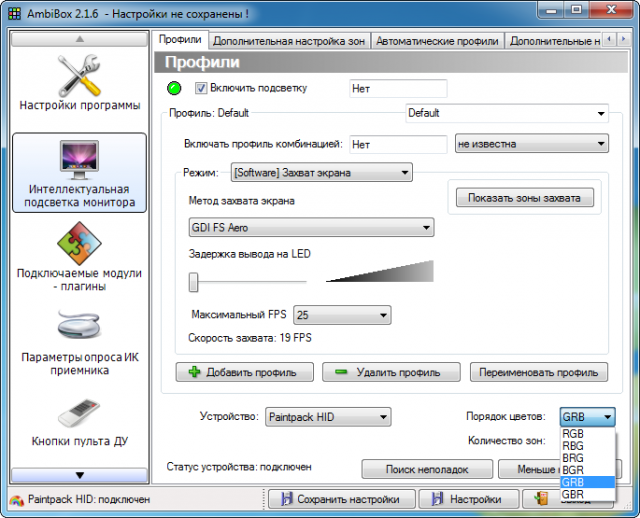

Для правильного отображения цветов нужно еще и изменить порядок цветов методом их перебора и проверки корректности отображения красной, зеленой и синей составляющей. В нашем случае правильным оказался режим GRB. Но стоит отметить, что не все цвета при этом отображались полностью корректно. Например, желтый цвет оказался с оттенком зеленоватого, синий – с оттенком бирюзового, а белый был с голубоватым свечением.

PaintPack 30 LED

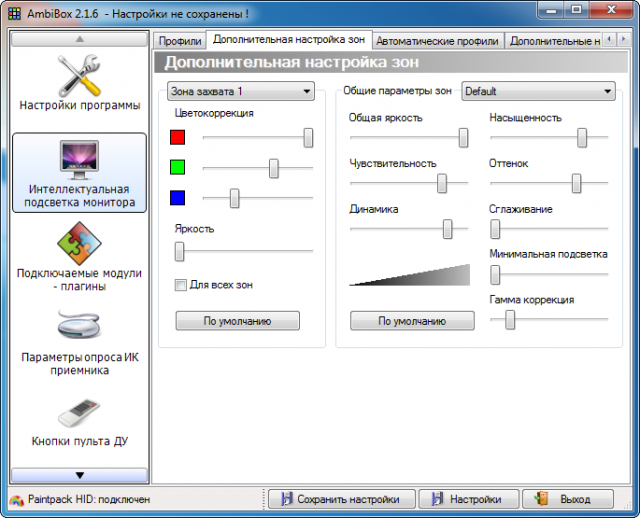

Для точной настройки пришлось воспользоваться вкладкой «Дополнительная настройка зон». В ней можно отрегулировать настройки основных цветов, а также яркость, гамму и прочие параметры. После окончания регулировки почти все цвета отображались корректно, за исключением желтого, который как и прежде был ближе к зеленому.
